Котел на отработанном масле своими руками

Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Я бы с радостью, но вот не нашел гофру жестяную Ф50-60мм



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

БУМа не будет. Максимум, будет струя пара в бассейн, система то открытая.
Толщина стенки трубы что то около 0.3мм. Однако, давление держит до 100кг/см2 (или до 200,точно не помню уже). Не боится разморозки.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

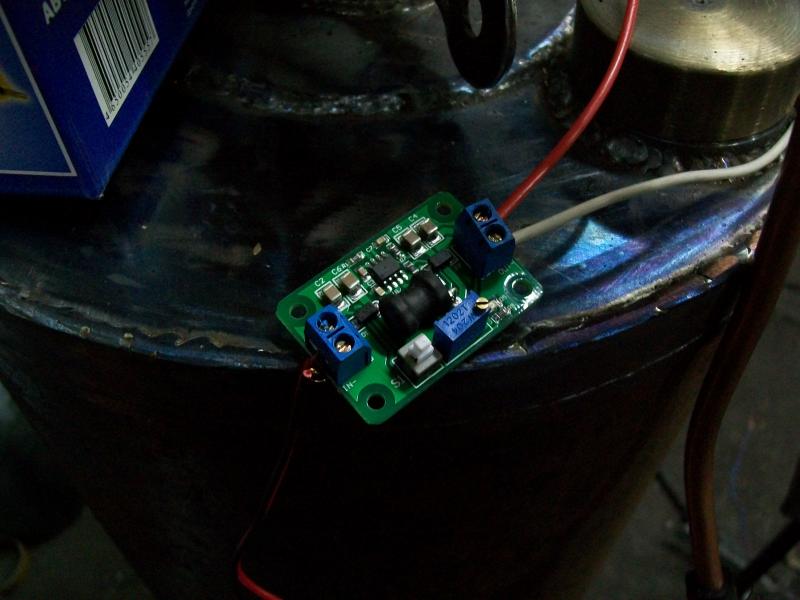

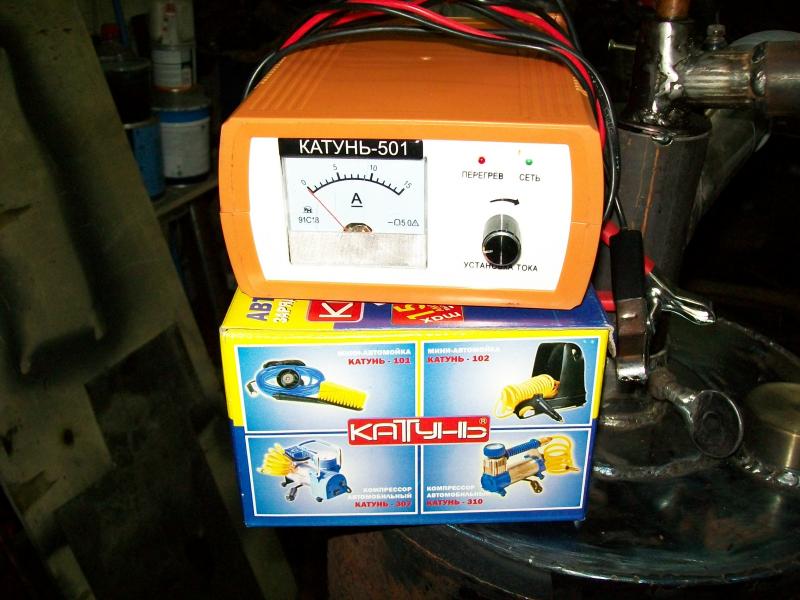

С управлением наддувом и подачей масла сильно не стал заморачиваться. Приобрел автомобильное зарядное с плавной регулировкой зарядного тока (1000р) и регулируемый стабилизатор напряжения (250р). Входное напряжение стабилизатора 4-24В,выходное почти от 0В и до 20В,ток 2.5А,кратковременно 4.5А. Мотор вентилятора подключаю напрямую к зарядному (туда же и вход стабилизатора). Моторчик стеклоочистителя с насосом подключаю к выходу стабилизатора. У этого моторчика есть два плюсовых провода питания,для максимальных оборотов и пониженных. Я подключился к проводу пониженных оборотов и мотор устойчиво работает при 3В питания. Таким образом,вентилятор регулируется поворотом ручки на заряднике, при этом стабилизатор никак не реагирует на изменение входного напряжения,держит заданные 3-3.5В.

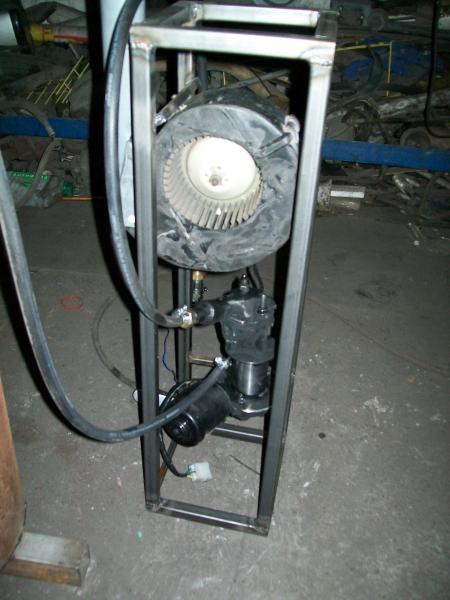

Решил собрать в один блок наддув и подачу масла. Зарядник и стабилизатор разместятся там же. Возможно,на зиму, котел будет перемещаться в гараж, для его отопления...



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Это хорошо, воду пол дня прогревать будет)



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Всех приветствую!
После долгих экспериментов вот что получилось...

Расход минимальный 2л, максимальный литров до 8, на всех режимах выхлоп идеально чистый. Отапливается огромный бокс, с комнатами и теплыми полами.

Сам котел взят из старого газового котла, подача воздуха и масла осуществляется через низ, что очень затруднило изготовление чашки, пришлось изрядно поломать голову.


Пульт и термометры. Температура: улица, помещение, выход, вход котла. Управление топливным насосом осуществляется с помощью цифрового регулятора напряжения, с цифровым индикатором напряжения. Термостат цифровой "мастер кит" очень удобный, нужную температуру выставить и удержать очень легко. При достижении нужной температуры котел переходит в режим остывания, включаются вентиляторы отопления, уменьшается подача воздуха и топлива. Все запитано через стабилизаторы напряжения, стоит защита от выключения света.
Подача воздуха так же регулируется с пульта.


Подача воздуха осуществляется при помощи турбины от пылесоса, вынесена на улицу.


Вентилятор ваз2108 2шт.


Горит непосредственно отработка. Горит ярко белым светом.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Т. е. обошелся без изготовления регуляторов скорости вращения. Осталось продумать применение аварийного АКБ при отключении сети, хотя-бы для нормальной остановки отопителя.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

С АКБ проблем нет, на работе есть несколько "уставших". Потренирую, подтяну немного емкость, да простенькую схемку соберу, что бы, при пропадании питания сети, насос отключался сразу, а вентилятор еще минут 10 производил дожиг-продувку.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

По мере прогревания расход падает до литра, но горит не устойчиво.
60 кв. м + соседский гараж в нагрузку еще 30 кв. м, бокс высокий и не утеплен.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

А стабилизатор мастеркитовский ? И усилие крутящие не падает на моторчике при низком напряжении ?



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Я фотку стабилизатора выкладывал. Покупал в радиомагазине, никаких бумажек с ним не было, похоже, чистокровный китаец, единственное, что сказали, что ШИМ-регулятор... Моторчик крутит уверенно, засасывает со дна 200литровой бочки через шланг 8 мм. На конце засасывающего шланга повесил обратный клапан (водопроводный, на 15) с сеткой. Насос собрал на силиконовом герметике, на вал пришлось мудрить сальник. Ток при запуске у моего моторчика на больших оборотах составляет около 10А, рабочий-8А, на малых оборотах при запуске 3.5А,в работе 2.5 ампера. Это при питании от 12В, при уменьшении напряжения ток тоже падает.
Я вот тут подумал, а если взять моторчик от 24В грузовика, то, питая от 12 вольт, уже получаем пониженные обороты...



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Может и заработает если поновей . Я тут у соседа старый камазовский взял, так он только от 24 В. работает , а от 12 В. пытается сорваться но не крутиться . Может просто дело в его годах .



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Добавлю про насос. В отверстии, где ходит шток редукционного клапана, нарезал резьбу на 8, шток укоротил примерно на сантиметр, пружину клапана выбросил. Вставил подрезанный клапан в отверстие, собрал насос и в отверстие ввернул кусочек резьбовой шпильки, которым придавил клапан,намертво его заблокировав. Сверху на шпильку немного силикона и контргайку. Можно выточить новый клапан, с резьбой на штоке, тогда им можно регулировать производительность насоса, выкручивая шток, приоткрывать перепускное отверстие... Должно работать при питании нормальным напряжением.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Разобрать его (червячную пару), протереть от векового солидола, смазать маслом (без солидола), нулёвочкой почистить коллектор.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

У меня 24-х вольтовый с трех вольт стартует уверенно... С напряжением 11 В и при включении на повышенные обороты с насосом от "Урала" дает порядка 1,6 л/час...



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Diadem . А как устроена тарелка , и наддув . На фото видно только пламя. Можно описать подробнее . Для меня принципиально добиться бездымного сгорания. Вы это получили , да ещё в большом диапазоне подачи масла ,молодец. Как часто чистите тарелку?



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Спасибо, попробую смыть вековую пыль с него .



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Надув осуществляется с помощью турбины от пылесоса, у нее получается огромный запас, я на ней алюминий плавлю. Вмонтирована в канализационную трубу 150 мм см. фото. О дыме даже не идет и речи, марево и приятный запах углеводородами, ну а если не хватает воздуха, то его можно легко добавить. На фото собственно сама горелка, еще раз повторюсь в силу конструктивности котла, пришлось сделать подачу воздуха и масла через низ. В чашке видно две трубочки по бокам, через них подается масло, отверстия для воздуха 1 мм. В дальнейшем думаю еще отверстия убрать...
При литре расхода топлива хватало улитки от печки автомобиля, но при 6-8 литрах уже улитка не справляется, а хочется чтобы бокс прогревался как можно быстрей, поэтому турбина пока устраивает. По опыту могу сказать что отработка бывает разной, на одной и той же настройке горит по разному.

По поводу чистки, хотелось бы по реже заглядывать. Раз в три четыре дня приходится чистить, при работе по 10 часов, т. е. 30 часов без чистки, если не прерывно гонять котел то пару суток, а там и больше... чем больше разогрета чашка тем меньше забивается... Все разбирается быстро и легко, чистка занимает от силы минуту. Фото низа чашки можно посмотреть в альбоме.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

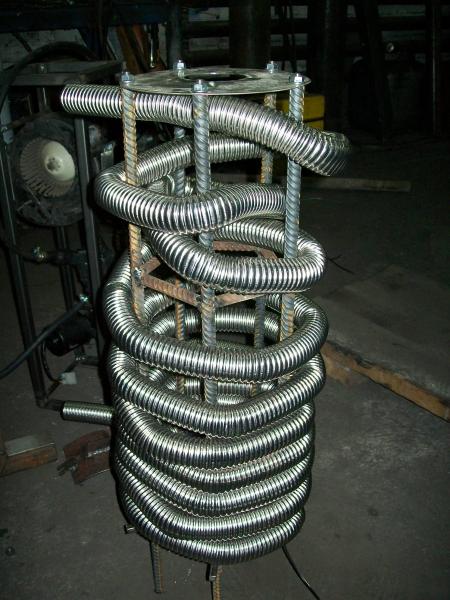

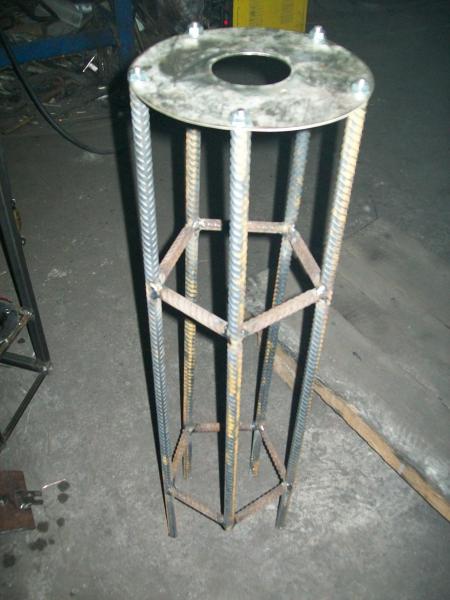

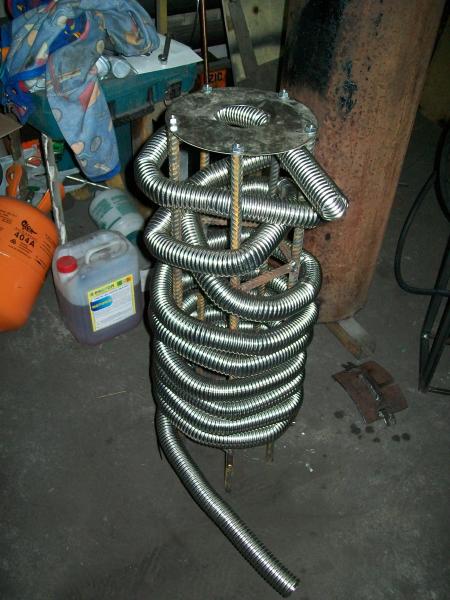

Попытался сделать теплообменник. Понял, что трубу нужно было покупать отожженную, она гораздо лучше сгибается. Красиво намотать в одно лицо не получилось... Еще один вывод- 8 метров 32 (по внутреннему диаметру) трубы- мало для полноценного теплообменника моего котелка, но пока оставлю так, площадь теплосъёма и так почти в два раза больше,чем у стенки котла. Осталось умудриться затолкать эту "конструкцию" внутрь печки.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

витаха19, как во внутрь? Боюсь что её там, на долго не хватит.Уж больно тонкая стенка у этой гофры. Да и вообще нарушится всё горение.На гофре будет очень много отложений в виде сажи,копоти и всякой г.. .ИМХО - Мотайте гофру снаружи.Обмажьте всё это дело глиной,с добавлением каких нибудь связующих.И будет Вам счастье.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

А почему горение должно нарушиться? Чем холодная труба отличается от холодной стенки классической водяной рубашки?
Да и что может случиться с трубой,если по ней циркулирует вода? Нагрев не думаю,что будет больше 50-60 градусов. Вы когда нибудь пробовали нагреть воду в пластиковой бутылке на открытом огне?
Если уж и мотать трубу снаружи, то пихать её нужно не под глину, а в водяную рубашку, т.е., делать двухконтурную систему.
Гофру внутрь все же затолкал, завтра-послезавтра буду пробовать разжигать...
