народ, подскажите, у меня разделительный диск в первичной камере накрывает чашу сделан слегка коническим, собственно суть вопроса по наружному диаметру, он у меня впритык к внутреннему диаметру печи, может стоить его обрезать до диаметра чаши?



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Главное чтобы работало дизайн внутри неособо виден.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Вчера вечером печь работала 2 часа, только сейчас разобрал, вот фото:

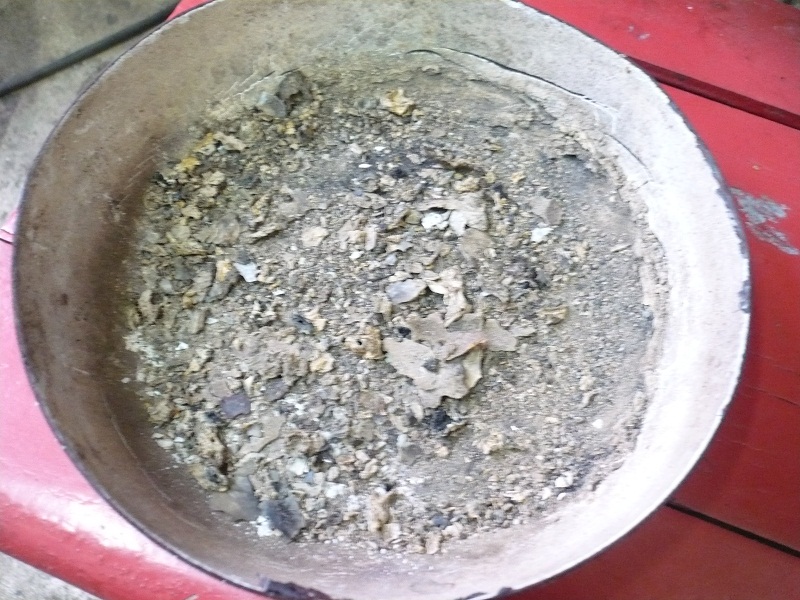

1) Несгоревшие остатки в тарелке:

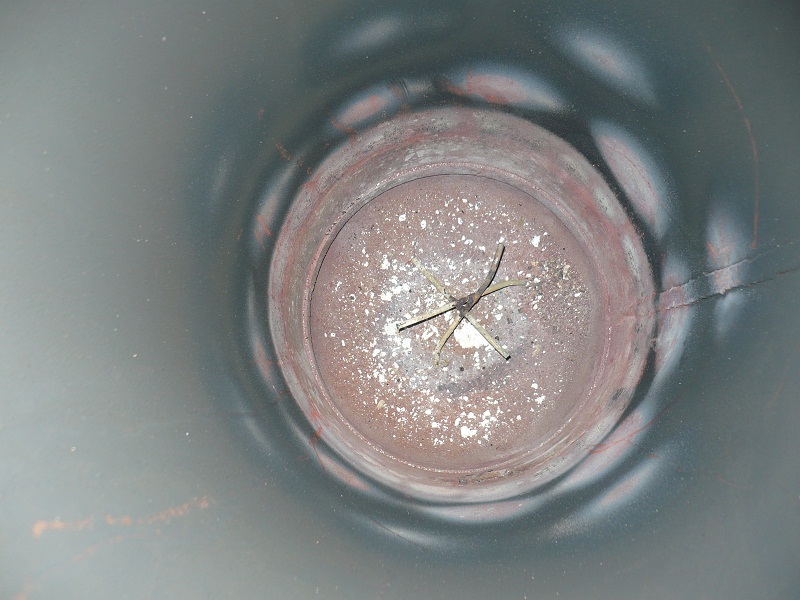

2) Внутренность баллона:

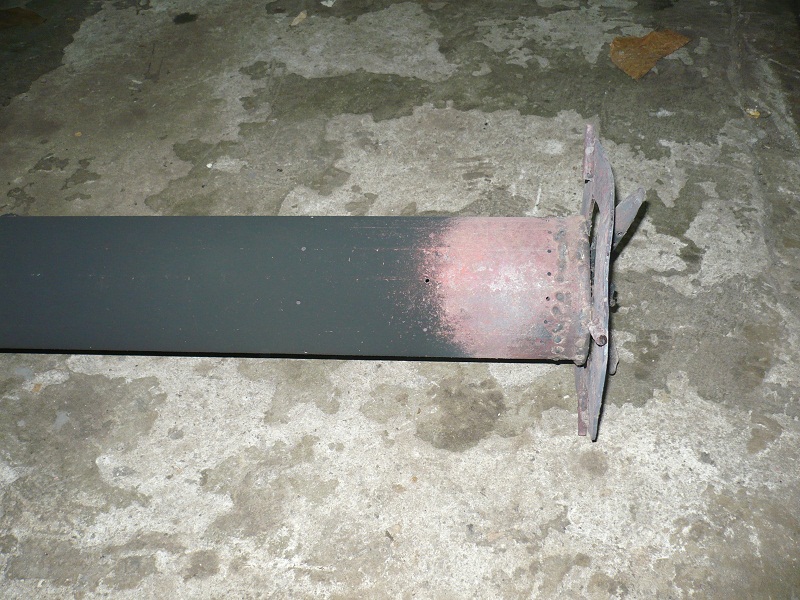

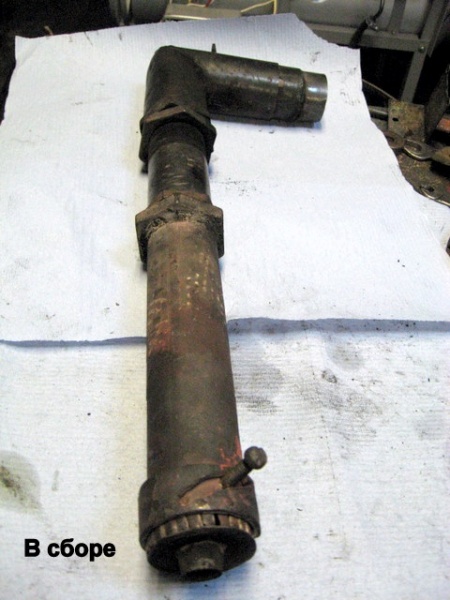

3) Дожигатель:

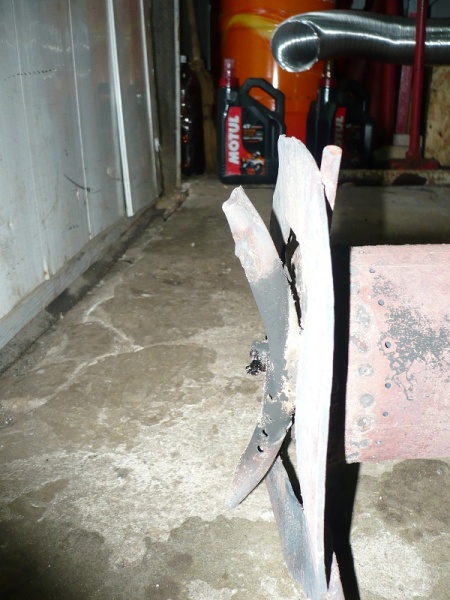

4) Конструкция завихрителя первичного воздуха. Делает красивый огненный водоворот в первичной камере, газы во вторичке за счет этого поднимаются по спирали (видно когда мало воздуха)



Диск решил пока не убирать, сейчас попробую насверлить отверстия на 1,5. Вечером отпишусь что вышло.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Думаю что если бы завихритель каким то образом перекрывался после выхода на режим было бы лучше .Нету у меня в нижней части никаких отверствий с наддувом .Первичка с краном и всё. Но запуск просто отвратительный после усовершествований,сегодня вроди нашел принцып запуска и завтра попробую .Но после выхода на режим очень даже неплохо.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Всем доброго времени суток. Перечитал весь форум. Самая интересная конструкция, на мой взгляд, у Porila сообщение 567 в части №2. Кто нибудь пытался повторить или хотя бы связаться с автором? Мне хотелось бы повторить такую конструкцию.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Хотеть невредно но если действительно читали и есть возможности как у автора мы будем рады за вас.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

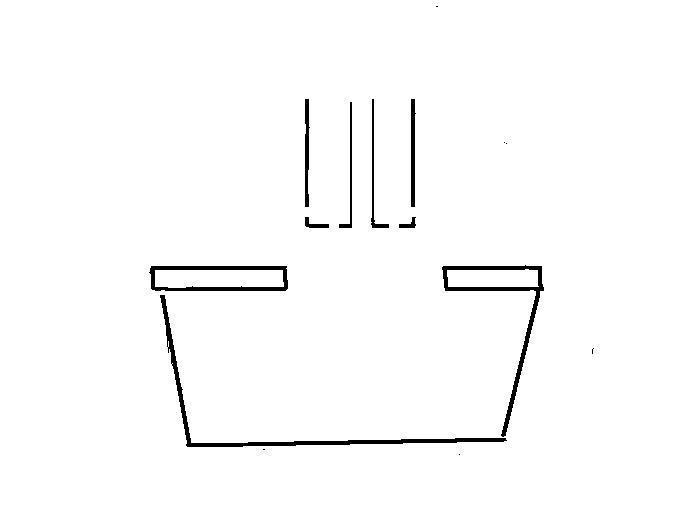

По схеме и по фото трудно понять расположение разделительного диска. Диск следует разместить прим. так:



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

труба дожигателя не должна входить в диск с кольцевым зазором? т.е. между торцем дожигателя и поверхностью диска должно быть какое то расстояние?
на сколько это влияет на работу печи, просто у меня дожигатель входит в диск, первый ряд отверстий выше диска гдето на 15-20 мм. Кирилл подскажите пожалуйста как правильно.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Многое зависит и от внутреннего диаметра диска, но всегда следует обеспечить не затрудненный выход испаренных газов из камеры сгорания. Во всяком случае требуется практический эксперимент с выбором наилучших вариантов. На опытном образце я, например, имею регулируемый по высоте дожигатель и набор дисков.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Кирилл спасибо!



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Испытания моего доработанного варианта немного отложились (насверлил 150 отверстий диаметром 1,5; 4 ряда).

Решил заморочится с водяной рубашкой, и тут работы зашли в тупик.
Баллона бОльшего диаметра для водяной рубашки у меня нет, решил попробовать вварить рубашку из 60-литровой бочки из-под масла.
Но практически - на таком тонком метале сделать герметичный шов так и не удалось :-(, поэтому ищу другие варианты...

Покупать баллон от ГБО с бОльшим диаметром получается очень дорого (около 100 долларов).
Медная трубка - дорого, примерно 11 долларов за метр.. Надо метра 3-4 минимум..
Завтра попробую загнуть в 3 витка профильную стальную трубу 30х15... Тоже хз насколько это реально, но такая труба есть в наличии...

Подскажите, может есть еще варианты из чего сделать рубашку недорого и эффективно?



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

День добрый! а вы не заморачивайтесь над камерой сгорания из газ баллона,хватит и 20 см трубы,а рубашка будет газ баллон,ну там внутри трубу делайте 50,самое то,и работает не плохо,у меня такой котел уже работает-отапливает теплые полы,гараж,дом частный,еще в кране горячая вода от него же,в металлоломе можно купить,труба на килограммы,1 кг-15 рублей примерно,и все дела,



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Ну да самый бюджетный вариант найти что нибудь подходящее для водяной рубашки в пункте приёма металолома .Там можна и небольшой лист метала купить если что и из него сообразить.Водяную рубашку необязательно круглую можна, но круглая красивше.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Хм...
Не удержался и испытал конструкцию с новыми отверстиями в дожигателе.... Кроме того отпилил завихритель в первичной камере.

Вобщем полный провал конструкции, я в тупике... Не могу понять чего не хватает..

1) Долгий розжиг - более менее устойчивой работы добился только через пол часа:-(
2) После розжига нормально тоже не горит.... пламя рваное. За этот запуск было рекордное количество хлопков из-за того что пламя тухло. Конечно и я тут виноват, потому что крутил первичный-вторичный воздух и подачу, и где то на переходных процессах и тухло. Соседи периодически выбегали спрашивали живой ли я.
3) Горит в основном синим пламенем, горение бездымное. То есть обедненное... насколько я понимаю.

Без подачи (небольшой) первичного воздуха тухнет. Но если конструкция хорошо разогрета, пламя поднимается на верхние ряды отверстий, горения на нижнем ряду не видно. Диск остывает, пламя спускается на нижние ряды, там и горит. Цвет пламени - синий.


Чуть приоткрываю дверцу для розжига - появляется горение в первичке, пламя во вторичке краснеет.

Через смотровое отверстие заметил, что отработка не испаряется мгновенно как это было раньше, а кипит на дне чаши.
То есть как мне кажется имеет место переохлаждение первички..

Устойчиво работает только на 4 скорости вентилятора. На 3 скорости пламя вялое, рваное, иногда спускается в первичку.

Вобщем добиться устойчивой работы за 2,5 часа не удалось, потушил нафиг, огорчен.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Разобрал. Результат вполне предсказуем - куча сажи везде всвязи с маленькой температурой в зоне сгорания. Остаток в чаше твердый, черный.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

При розжиге опускаю трубу дожигателя вниз ,процес почти индентичен вашему,постепенно по мере разогрева приподымаю и после выхода на режим (долго)очень впечатляет. Секрета при розжиге нет ,в первичку подаётся воздух под напором через кран .На многих фото здесь показано ,себе неделал лень но придётся розжиг достаёт.Посмотрите в альбомах на стр .№2сине зелёный рисунок там всё понятно .



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Цвет пламени у Вас синий или желтый? А то при синем пламени конечно красиво, но насколько я вижу температура у него поменьше, не догорает сажа...

А первичный воздух у меня примерно так и сделан, через кран...



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Из того что мне видно преобладает синий, меньше отработки и переходит на свечение почти без пламени . А если многовато то синее подымается и в дымоход .Окончательно ещё неопределился потому что после рекострукции наработка неболее 10 часов.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Доработал, запустил.

Итак
1) Добавил еще отверстий как можно ближе к торцу дожигателя, чтобы лучше прогревался диск.
2) Поднял чашку, теперь между диском и чашкой 1 см не больше, чтобы лучше прогревалась чашка.


Печка разгорелась так, как никогда еще не горела!!!

При расходе 1,5 л в час вся поверхность баллона, напротив которой есть отверстия дожигателя краснеет. То есть горит по всей высоте дожигателя где есть отверстия.
При расходе 1 л в час факелы горят в основном в нижнем ряду, теплоотдача при этом все равно классная.
Диск красный постоянно.
Если поставить расход меньше - пламя уходит в первичку, разделительный диск остужается и чернеет, но печь не тухнет и при возобновлении нормальной подачи быстро (в течении 10 сек) выходит в нужный режим.

Играясь с первичным воздухом могу менять цвет пламени. Причем - нету первичного воздуха пламя синее. Чем больше ПВ - тем больше красного в пламени. Но все равно преобладает синий цвет. Хотя температура у этого синего очень горячая, раскаляет докрасна очень быстро, так что меня устраивает.

Но все таки, какой цвет считается лучше?

Эффекта свечения без пламени тоже получался в этот раз, не помню при каких регулировках. Но становилось страшно, думал что потухнет, и потом хлопнет, поэтому быстро возобновлял горение факелами.

Вобщем этим запуском доволен что слон. Хочу насверлить еще дырок, выше по дожигателю, потому что сейчас при попытке поднять расход до 2-3 л синее пламя уходит в трубу. Сейчас у меня 140 шт, диаметр 1,5. и 30 шт диаметр 2.

Фотки будут чуть позже, при следующем запуске.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

У меня 6 рядов по 50отв.между рядами 30-40мм.Моя конструкция врядли переварит больше 2л.без дыма .Но и 2 литра без сажи с очень высоким КПД это почти 20 киловат в час.Да балон надо гильзовать особенно в низу ,он тонкий а метал выгорает быстро.
