Котел на отработанном масле своими руками

Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

про экран не понял...



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Дымогарные трубы(теплообменник) данного котла равен 0.9м2, кол-во воды в теплообменнике будет приблизительно около 13,7 литров (если я правильно посчитал ):-) . Для жидко топливных котлов соотношение S к кВт к сожалению не скажу, а вот у твердотопливных оно приблизительно 1м2 на 10кВт. Хотя, это соотношение многие считает великоватым.

Как думаете, сколько кВт тепловой мощности можно снять с данного котла?



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Я имел ввиду не делать высоким испарительную камеру ... А относительно теплоизоляции : Kiril предложил тоже хороший вариант с минеральной ватой ....



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

есть один вопрос... за сколько часов прогорит испаритель дно из 3-ки стенки толи 6 толи 8 (стандартная труба)



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

А как же этот котел ( http://www.termoportal.ru/single/26688-post101.html ) ? теплообменник 57 литров , на газу выдает 23 кВт мощности . Высота теплообменника 600 мм . Площадь что то не посчитать ...



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Что бы посчитать площадь нужно знать диаметр труб, их высоту, а так-же диаметр водяной рубашки и ее высоту(та что ниже дымогарных труб)



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Получается ( в моем варианте ) площадь теплообменника около 1.6 м2 на 23 кВт мощности . И это у заводского котла ...



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

отталкиваясь от этих данных можно сказать что orionich собирается делать котел с номинальной мощностью равной 13кВт



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

23 квт при температуре горения газа, тут по моему больше температура соответственно и мощность больше...

сколько будет служить котел, до прогорания ??? по чертежу mika (без чашек и т.п.) дно 3-ка, стенка 6 или 8 (тощина стандартной трубы 218) ну и материал обычный наверное сталь 30



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

площадь поверхности классического котла кторый делают на этом форуме (рубашка пояском вокруг камеры сгорания) при использовании трубы 218 и высотой рубашки 500 получается 0.5 м куб. соответственно получаем котел мощностью примерно 6.5 квт. (все позицианируют его как мощность 15-20 квт)



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Температура горения топлива тут не причем, КПД!
:mdaaa:Читаем внимательнее , 13кВт номинальной мощности, а не максимальной!
Можно с него и больше снять, но при этом КПД котла упадет



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

можно длину теплообменника увеличить до 20ки квт почти ничего не будет стоить



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

orionich,а как же конденсат,ведь прямиком в масло.Возможно я ошибаюсь.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Увеличив длину ( читай : площадь ) теплообменника как раз увеличим КПД ! Конденсата там не будет .



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Здравствуйте. Подскажите .

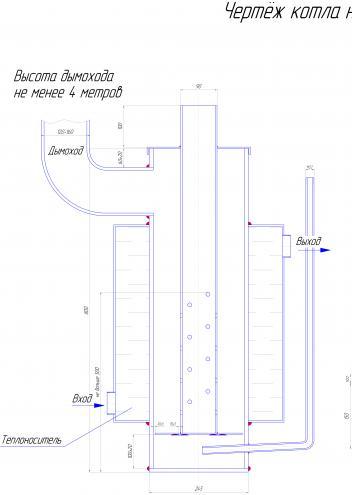

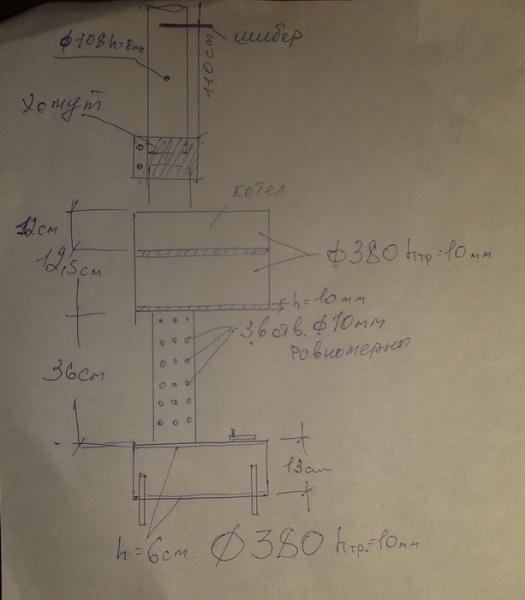

Сделал такую печку, примерно как на рисунке. но пока без водянной рубашки. Только дымоход 110 мм, и сделан под наклоном вдоль стенки гаража. Стенка печки 9 мм, может пол печки разогреться до красна.

Но почему образуеться много сажи, ? Заранее спасибо



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

без наддува?
может пол печки разогреться до красна. --сомневаюсь



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

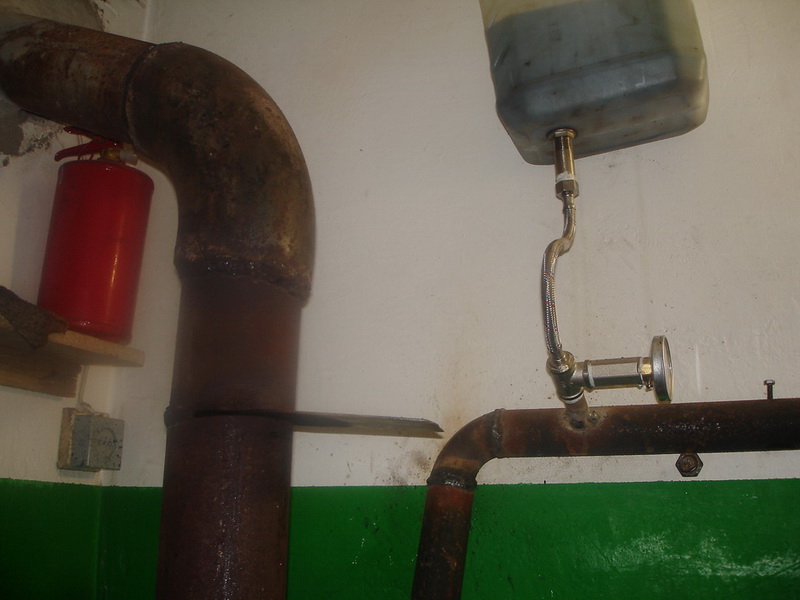

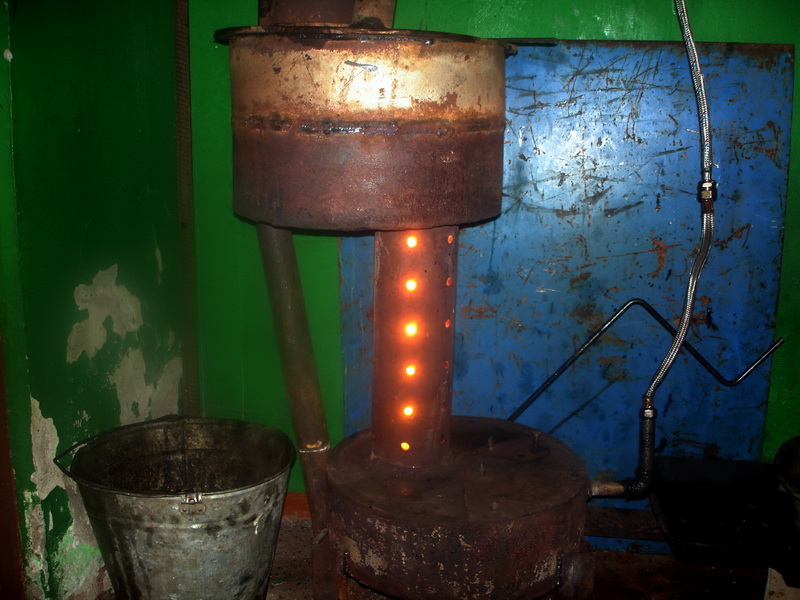

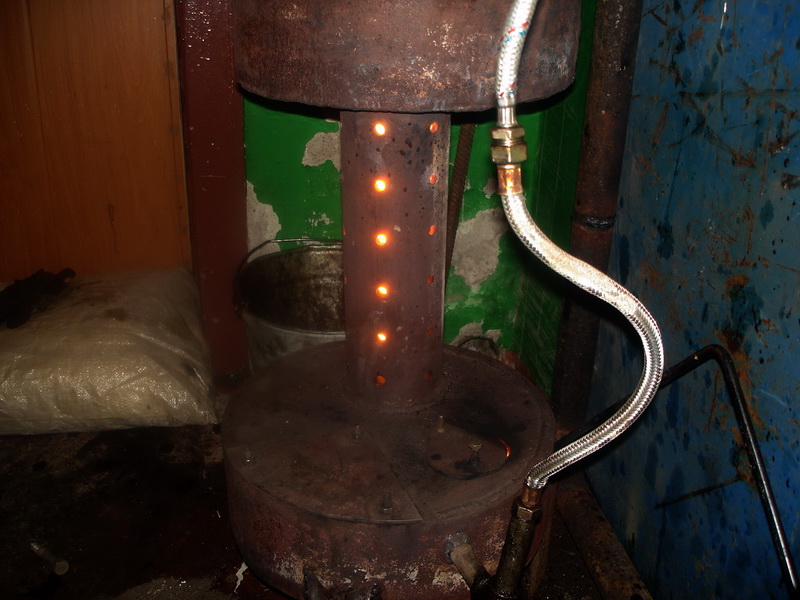

Здравствуйте! Я первый раз пишу сообщение прошу быть нисходительнее! Тут такие Зубры ,а я со своей ЧП даже смешно,но зима настала и переделывать уже поздно,а улучшить , что сделали прошу помощи.Сил хватило только около двух "ТЕМ" прочитать и то уже понятны промахи и недочеты. Изготовил ЧП вот такую с котлом на отпление 50м2 120л тосола +циркуляционный насос Все работает,но долго выходит на рабочий режим около 1.5-2часов Т=ра 60-65градусов Вот фото:
Самый большой косяк это очень толстый нижний бак и большая площадь горения,еще сварные помогли,инжнектор 48 отв. Ф 9мм,а им лень было сверлить сделали 36отв. Ф 10мм.Я пересчитал можно мои 36 рассверлить на Ф12мм и все вроде встанет на свое место.Но гдето на форуме читал что лучше увеичить верхнюю часть инжектора.Как его настраивать.?При форсаже, если не брать во внимание качество отработки,языки пламени лезут в ижектор и их даже видно в разрезе шибера на высоте 1.2м само сабой дымит.При приоткрытой заслонке на 1-1.5см горение нормальное и инжектор становится малиновым в верхней части.Фактически запутить ее на мах. не получается.Вытяжная труба Ф110 5.5м с коленом в 45 гр. 1.5м утеплена уличная часть.
Ну пока я об экономии особо не заморачиваюсь,хочу просто разогнать Чп на МАХ и уменьшить время прогрева теплоносителя .
Нижний бак цельный с лючком для обслуживания,подача самотеком из бака отстойника.
Для уменьшения поверхности горения ,хотел наложить во внутрь ниж.бака огнеупорных кирпичей (временно).Советуют вставить сковороду ,но она не влезает в тех отверстие.Одним словом прощу дельных советов, Вы все наверное прошли через эту конструкцию. Заранье всем Спасибо....



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Пока, Разобрался как тут фото прикреплять приходится выкладывать снова



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Безотлагательно надо заменить шланг подачи отработки он внутри из постой некачественой резины о бензомаслосо стойкости там и речи нет и воспламенится может в любую минуту.Поменять на металическую медную или хотябы алюминиевую.Рассверливать большим сверлом ненадо ,лучше добавить (насверлить )мелких отверствий.Крайне желательно иметь под рукой углекислотный или порошковый огнетушитель исправный и стоящий у входа в помещение.Отработка должна обязательно проверяться на предмет воды ,тосола и других постороних негорючих примесей .Без надзора эту гадость неоставлять .



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Полное испарение и сгорание отработки происходит при температуре значительно более высокой чем можна достичь в вашей конструкции.Вода или другой теплоноситель превратит эту конструкцию в сажевый завод.Утепление нижней части каменой ватой или базальтовой (негорючей )и косвеный теплосъём (водяная рубашка отдельно от реактора зазор 3-5мм)наддув и мелкие 2мм отверствия ,капельная подача отработки .Это всё в общих чертах ,может конечно есть и другие варианты это моё мнение ,но двигаясь в этом направлении добился приемлемого для себя результата.
