Котел на отработанном масле своими руками

Re: Новый проект котла на отработанном масле.

Для первого рисунка- отлично ! Спасибо я понял вашу задумку. Есть встречный вопрос. Да конечно два оборота хорошо, но ведь если струи будут сразу бить в трубки, не будет ли так лучше теплосьем ? Конечно двухоборотная конструкция имеет больший кпд , тут трудно судить, наверное надо мнение тех кто пробовал делать и такую и этакую конструкцию. Аргументы в первом моем рисунке, струи бьют в трубки соответственно идет непосредственный нагрев, ну а в вашем случае двухоборотная конструкция тоже вариант выйгрышный. Но как будет лучше ?.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Доброго времени суток всем котлостроителям.

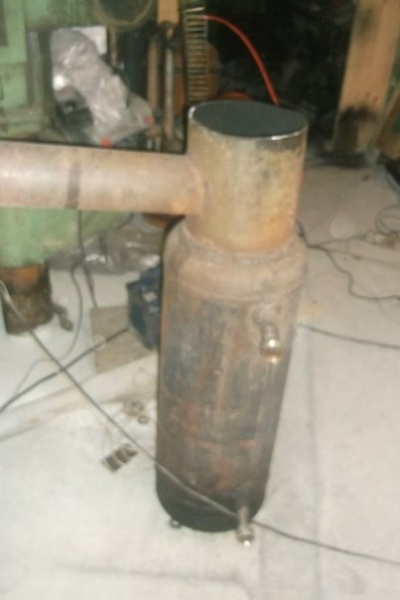

Итак, отчет о работе моего котла. (http://www.termoportal.ru/forum36/thread1274-18.html)
Тут как говорится первый блин комом. Но не все так плохо как могло бы быть.

В качестве водяной рубашки вокруг корпуса котла навил 5 метров квадратной трубы 4х2, получилось 4 витка примерно, зазор между витками 7-8 см. Обьем рубашки около 2,5л. Низ там где первичная камера утеплен.
Для того, чтобы лучше обогревать трубу (со всех сторон) + для повышения инертности системы вся конструкция была поставлена в 200л бочку и засыпана песком. Эти меры дали свой несомненно очень положительный эффект.

Масло подаю по классической схеме уралоский насос + привод дворников. Регулировка - плата от Мастеркит для регулировки мощности 12-вольтовых ламп и электродвигателей.

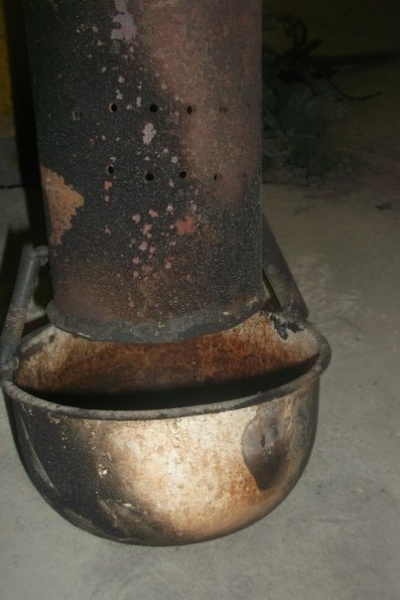

Теперь о эксплуатации. На чистой отработке без воды чищу тарелку раз в 1-2 дня. Если много воды в отработке то максимум день держится.

Горит стабильно, красно-синим пламенем. Горение в первичке не останавливаю, так лучше. Регулирую только количеством топлива.

Обогревает 98 секций чугунных батарей (14 батарей по 7 секций). Площадь отопления около 190м, высота потолка от 2,7 до 4м.
За 2 часа на среднем режиме догоняет температуру батарей до 45-50 градусов.

Помещение утеплено очень плохо.
В ремонтном боксе (ворота не открываются) температура поднимается не больше 12-15. (-15 на улице).
В офисном помещении 18 градусов.

Как только батареи остывают, тепло выдувается наружу со скоростью звука :-(. где то 4 градуса в час.
После того, как сделали песочную подушку вокруг котла, поставили теплоаккумулятор из 200л бочки, тепла хватает на ночь. (ночью не топим). Вобщем можно жить.
Глобально эту проблему можно решить только утеплением помещения, в нашей ситуации сделать это не можем. Будем топить то что есть.

О проблемах:

Потекла рубашка. Скорее всего банальное ржавение. Сначала капала 3-4 капли в минуту, теперь уже капля в секунду, прогрессирует.

Ремонт данной конструкции посчитали нецелесообразным. Для ремонта нужно вынять печку из песка спилить приваренную трубу и делать новую рубашку. Трудоемкость очень и очень. Тем более не решен вопрос из чего сделать новую рубашку.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Нужна Ваша помощь при проектировании новой конструкции.

Техзадание:
1) Конструкция из легкодоступных материалов с запасом прочности.
2) Легкая чистка тарелки, без разбора котла (как показала практика чистить стенки вообще не нужно, чистить дожигатель нужно раз в месяц для галочки, поковырять проволочкой в маслоподаче - раз в 3-4 дня). Поэтому это очень важный для меня пункт.
3) Максимальный теплосъем.
4) Простота конструкции.

В качестве корпуса выбран 40-литровый угликеслотный баллон. Толщина стенки 7мм - прогорит не скоро. Есть в наличии.
В качестве рубашки - 50л пропановый баллон. Толщина стенки 4мм - проржавеет нескоро. Есть в наличии. Легко сварить с углекислотным.
Дополнительно хочу снимать тепло с дымохода, но это уже тюнинг, который пойдет на любую конструкцию.

Остальная конструкция пока в обсуждении.

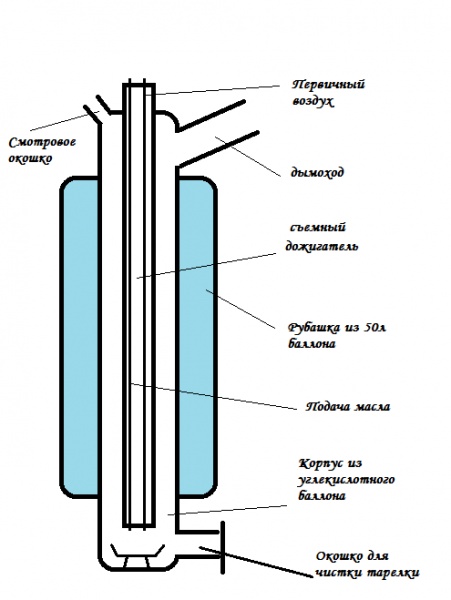

Вот мои наброски:


Основной момент в данном наброске: Как будет влиять дополнительный объем в самом горячем месте котла? как герметизировать ревизионный люк? Короче нижняя часть самая стремная.

Еще был вариант сделать съемное дно на болтах (котел в любом случае будет на ножках, доступ к низу будет)



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Привет , давно не было слышно тебя ! Можно пойти еще дальше : от тарелки отказаться вообще . Масло подается через лючек чистки - розжига на дно котла , там и горит ( испаряется ) . Вариант провереный нашим экспертом F 88888 . Я в прошлом котле так же сделал . Сезон топил - только положительные впечатления . НО ! В таком варианте необходимы завихрители . Вот навскидку хороший вариант http://www.termoportal.ru/album.php?albumid=139 . Правда мощность поменьше , но конструктив похож .



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Привет!

Да вот толком написать было нечего, успехи не больно сильные были, все так сказать в процессе доводки, а хотелось поделится уже более конечным результатом..Так что привратился в читателя и наблюдателя..
А тут вот проект зашел в тупик. Хвастаться особо нечем, но многие свои ошибки понял.

1 - Нельзя недооценивать проблематичность обслуживания. У меня чтобы почистить тарелку нужно 2(!!!) человека. (вес дожигателя около 8кг, приварен к крышке баллона. Потолок низкий - одному можно, но очень неудобно)
2 - Наряду с проблемой "Как качественно спалить отработку" не менее важная проблема "Как максимально снять тепло". Сейчас очень много выпускаю наружу с выхлопом...
3) Качество материалов должно быть с хорошим запасом. Перед сезоном сэкономил, и проблема вылезла в самый разгар сезона. Очень неудобно.

Спасибо за хорошую идею!! Нужно будет подумать, может придется поменять конструктив.

В новой конструкции я хотел сделать неразборной верх. Дожигатель съемный - труба в трубе на стопорящих винтах с возможностью регулировке по высоте (нашел этот пример на форуме). Если делать этот конструктив верха, то не получится завихритель сделать :-(.

Нижняя подача очень упрощает конструкцию...
Но я думал что трубка входя в такую горячую зону будет коксоватся очень быстро...

Насчет дна баллона тоже очень заманчивая идея... Опять же мне казалось, дно баллона, которое есть частью корпуса не сможет прогреться до нужных температур..



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Для водяной рубашки можно применить гофрированную трубу из нержавейки.



Re: Новый проект котла на отработанном масле.

Меня одно отговаривает от прямого нагрева труб - мало- мальскь но метал будет выгорать ( хоть и с охлаждением ) толщина труб ведь не слишком велика .



Re: Новый проект котла на отработанном масле.

Выгорать не должен, котлы из пропанового балона, работают уже несколько сезонов, толщина у него 3мм. Холода, не дают работу начать. В гараже ворота закрыты, варишь - режешь, дышать нечем. Откроешь - дубак. Печь реально выручает. Нужна вытяжка. Сейчас этим вопросом занимаюсь.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

У меня котёл работает уже 3 год на газу из трубы гофрированной нержа, вот хочу переделать горелку на комбинированную у нас часто давление газа падает при холодах. Как вы думаете гофра за коксуется или нет)))?



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Не понятен вопрос. Чем закоксуется?
Используйте теплоноситель для систем отопления.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Для работы на газу и ..... ? Для какого вида топлива?



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

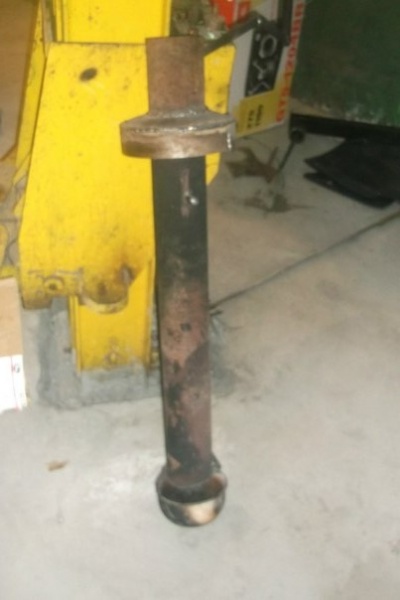

вот сварганил такую штуку плохо горит нету синего пламени
не мог вскипетить воду в системе около 100 литров из них 23л теплые полы
кто что скажит



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Мое мнение от кастрюли надо избавиться!



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Сделайте более подробное описание конструкции тогда спецы скажут что не так!



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Водяная рубашка начинаеться с самого низа? На фото не видно сам низ котла. Если так то о пиролизе не может быть и речи, так как теплоноситель забирает всё тепло. И не гонитесь за синим пламенем, оно холодное!



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

40 балон в сатвлен и уперается в 50 балон надув печка ваз кострюля не достает до низу примерно 15 см



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Процес горения не должен происходить в камере окруженной водяной рубашкой . Как вариант чтоб не переваривать вставить внутрь кастрюлю чтоб зазор между стенками сделать 1см. и утеплить его минватой ( на дне просверлить несколько дырок по кругу для удаления конденсата - думаю через минвату хорошо набитую не будет сильного подсоса воздуха) . Иначе не будет пиролиза , а без него отработка горит как костер раздутый ветром. Но лучше приварить ко дну такой же кусок трубы и сделать нормальную пиролизную камеру с дверкой для чистки и поджига .Удленить куском трубы дожигатель. И ЗАГОРИТ .



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

1-Синее пламя-много воздуха.
2-Не понятно что с торца дожигателя. Отверстия есть,нет.
3-Наличие ПВ и его регулировка.
4-Кострюлька пусть будет, но её нужно обязательно утеплить. Например базальтовая или каменная вата.
5-И как ранее писали, водяная рубашка должна находиться выше отверстий, что в дожигательной трубе.
А вообще - Схемку аль чертеж, мыб затеяли вертеж ... .
Удачи.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Ребят подскажите , что сделать чтоб система не кипела , без ущерба горения , т.е. меня 1 литр в час устраивает , но система в среднем через час кипит.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

ПОСТАВТЕ РАДИАТОР С ВЕНТИЛЯТОРОМ И ДАЧИКОМ (ОТ 2108) ИЛИ
ТЕПЛО АККУМУЛЯТОР
ОБА ВАРИАНТА МОЖНО ЗАВЯЗАТЬ ЧЕРЕЗ ТЕРМОСТАТ ( ВАЗ2121,)
