Котел на отработанном масле своими руками

Re: Котел на отработанном масле. Самостоятельное изготовление.

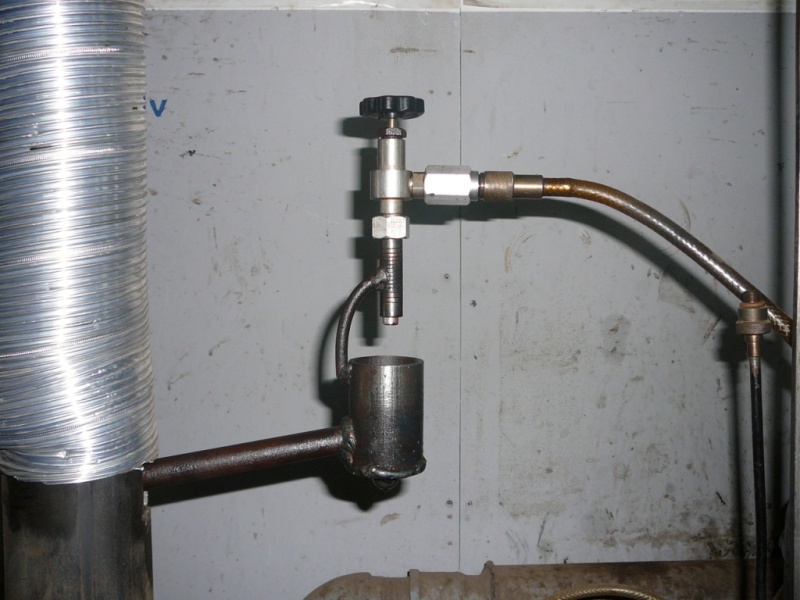

А вот капельница.



Re: Котел на отработанном масле. Самостоятельное изготовление.

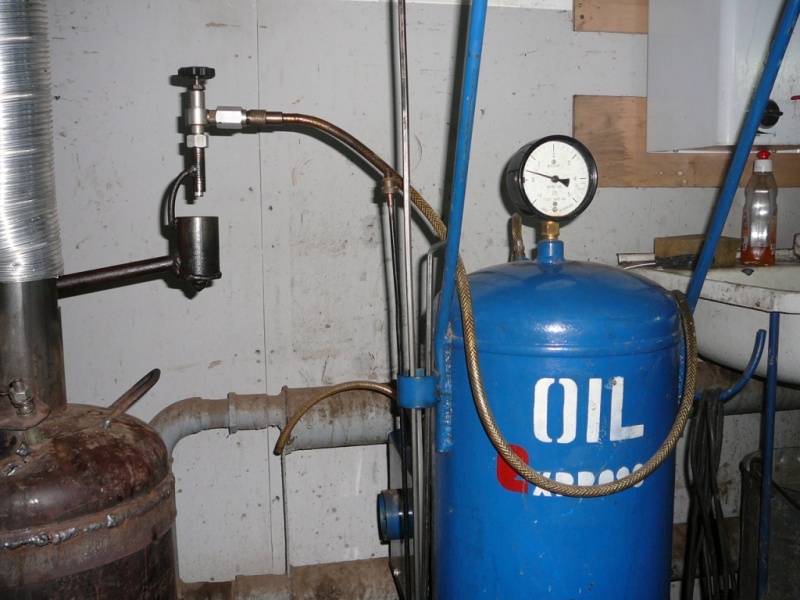

И все устройство питания.



Re: Котел на отработанном масле. Самостоятельное изготовление.

Красавец!



Re: Котел на отработанном масле. Самостоятельное изготовление.

remix59, просто, аккуратно, добротно. Красота! Отличный котел!!!



Re: Котел на отработанном масле. Самостоятельное изготовление.

Благодарю за отзывы.

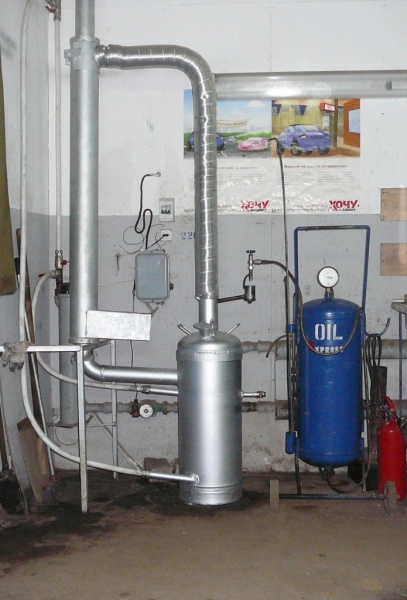

Вот окончательный вариант. Крашу специальной автомобильной краской для глушителей,
труба окрашена в прошлом году, держится, посмотрим как будет на котле.



Re: Котел на отработанном масле. Самостоятельное изготовление.

Здравствуйте.
Как у Вас отключается подача топлива при погасшем котле?



Re: Котел на отработанном масле. Самостоятельное изготовление.

Предлагаю использовать фотоэлемент и электроклапан.



Re: Котел на отработанном масле. Самостоятельное изготовление.

Думаю, гораздо проще оставить на ночь в баке топлива меньше, чем входит в потухший котел, чем следить за чистотой фотоэлемента. Объем котла примерно 30 литров, 20-и литров в баке хватит на любую зимнюю ночь, а топливо из котла просто откачать той же вакуумной бочкой из которой сделан бак.
Есть другая проблема: если пропадет электричество, отключится циркуляционный насос,
а это может привести к большой беде, вот тут нужен клапан, который стравит давление с бака и прекратит подачу топлива.
А вообще лучше не оставлять без присмотра самодельные котлы, даже с самодельной автоматикой.



Re: Котел на отработанном масле. Самостоятельное изготовление.

remix59
Изумительно!!!!!
Простота в изготовлениии, конструкции и т.д.

А теперь хотелось бы обратиться ко всему сообществу с вопросом.

Прошу не судить строго. С такими котлами не сталкивался. Всмысле на отработке.

Автоматизация данного котла возможна???
При достижении определенной макс. температуры теплоносителя "придушить" пламя, а при достижении мин. "возродить" его.
А именно, сам процес горения отработки (ее паров) позволит это сделать?
Заранее прошу не углубляться в электрическую и электронную части (с этим слава богу, разберемся).

Всем кто ответит



Re: Котел на отработанном масле. Самостоятельное изготовление.

Да, и еще один вопрос забыл прописать.

Если до достижения мин. температуры теплоносителя проходит много времени, как в это время поддерживать самое минимальное горение?
Но чтобы оно позволило вывести котел обратно в рабочий режим.



Re: Котел на отработанном масле. Самостоятельное изготовление.

Мой котел устойчиво работает при подаче от 0,5 (одна капля в сек.) до 2,0 л (струйка диаметром 2мм) в час, но смена режима горения происходит не сразу, а в течение некоторого времени (1-10 мин).
В инструкциях по эксплуатации жидкостных котлов какие удалось мне читать, везде предостерегают от резкой смены режима работы.
Думаю, оптимальный вариант регулировки - плавная, а не ступенчатая. К тому же котлы на отработанном масле требуют периодической чистки через 10-24 часа (в отработке много шлака и пр. мусора).
Поэтому надеяться на длительную стабильную работу (несколько суток) не стоит.



Re: Котел на отработанном масле. Самостоятельное изготовление.

Вот, что творится внутри котла:



Re: Котел на отработанном масле. Самостоятельное изготовление.

Всем добрый день. Вопрос remix59. Как производить розжиг котла, чистку проводите каждое утро перед розжигом?



Re: Котел на отработанном масле. Самостоятельное изготовление.

Заливаю через центральную трубку 100 гр. топлива, надеваю на длинную спицу кусочек поролона, пропитанный горючим, поджигаю, просовываю в смотровой лючек, зацепив за лопасть завихрителя, роняю поролон в чашку. Примерно минуты через 3-4 открываю подачу.
Чистить каждое утро ленюсь, делаю это раз в три, четыре дня, если использовать солярку, можно раз в неделю.



Re: Котел на отработанном масле. Самостоятельное изготовление.

Remix59, хорошая и простая конструкция. Уже ставил Вам (+1) - понравилась модель Ваша.
Вы не пробовали просчитать себестоимость или смету расходов на изготовление Вашего красавца? Если не сложно - сообщите.
Ышо интересно, какая мощность у Вас получилась на выходе, пробовали просчитать или измерить?



Re: Котел на отработанном масле. Самостоятельное изготовление.

Старый газовый баллон 300 р.
Полтора метра полосы 4х40 150р.
Ресивер от сломанного китайского компрессора 0р.
Полтора метра трубы диаметром 98мм 350р.
Метр трубы диаметром 27мм. 20р.
Игольчатый кран 100р.
Дымоход с кожухом остался с прошлой зимы.
Вроде около 1000р., варил сам.
Тепловая мощность если сравнивать с электрическим котлом, который у меня стоит последовательно с этим, наверное от 5 до 12-15 кВт.
В турбо режиме (вентилятор от сушки стиральной машины, и струйкой подачи 2,5 мм) думаю около 15-20 кВт, нагревает всю систему с 12 до 70 град. за 1.5 часа (система 400л), может кто подсчитает,
у кого школа не так давно была.



Re: Котел на отработанном масле. Самостоятельное изготовление.

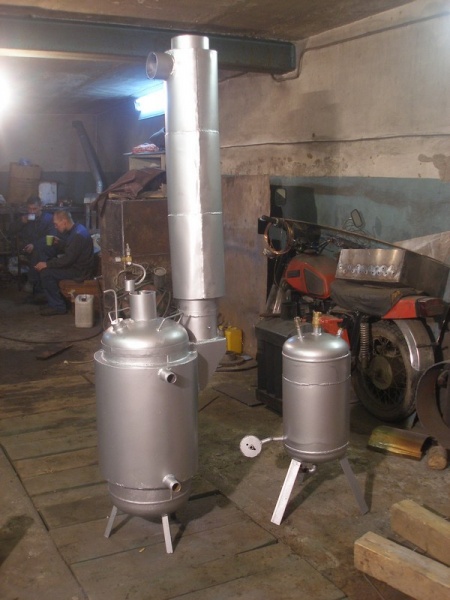

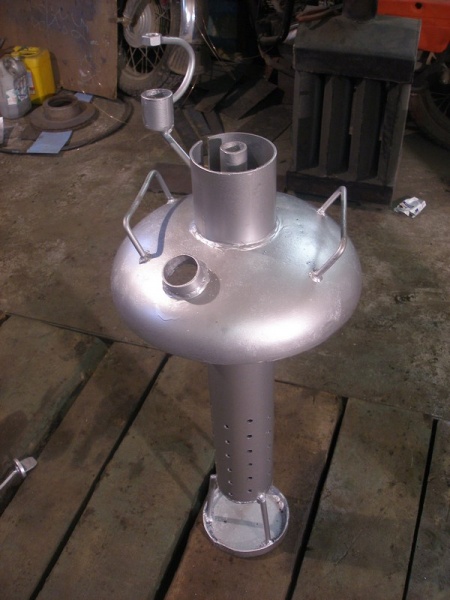

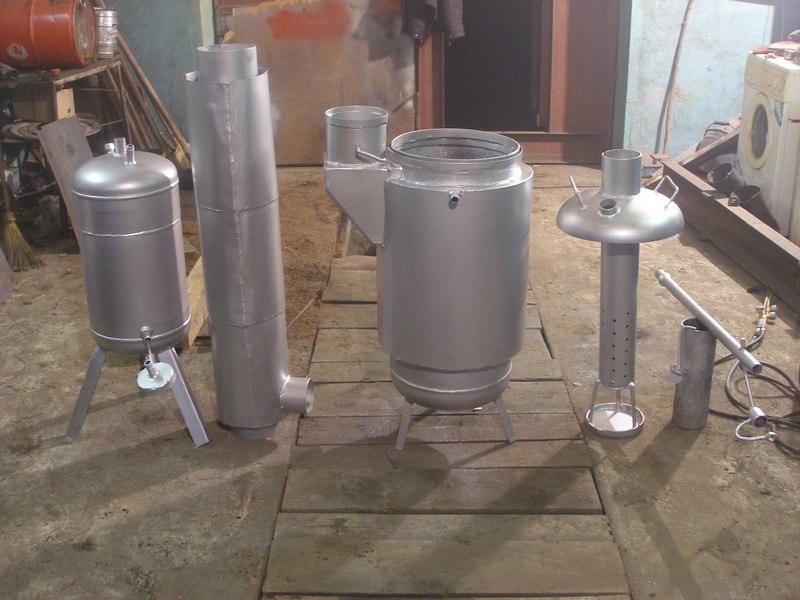

Изготовленна увеличенная копия котла уважаемого Remix59.
Донором послужила моя печь на отработанном масле, которая мною описывалась на форуме.
Внутренний диаметр котла 350 мм,
наружный 440 мм.
Толщина всех стенок 4 мм.
высота на ножках с установленной трубой около 2 м.
Ожидаемая приблизительная мощность 20-30 кВт

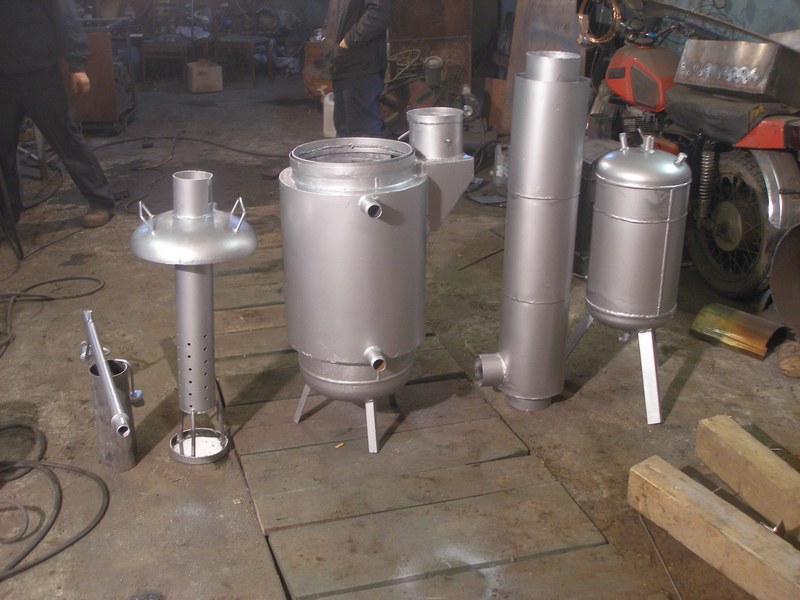

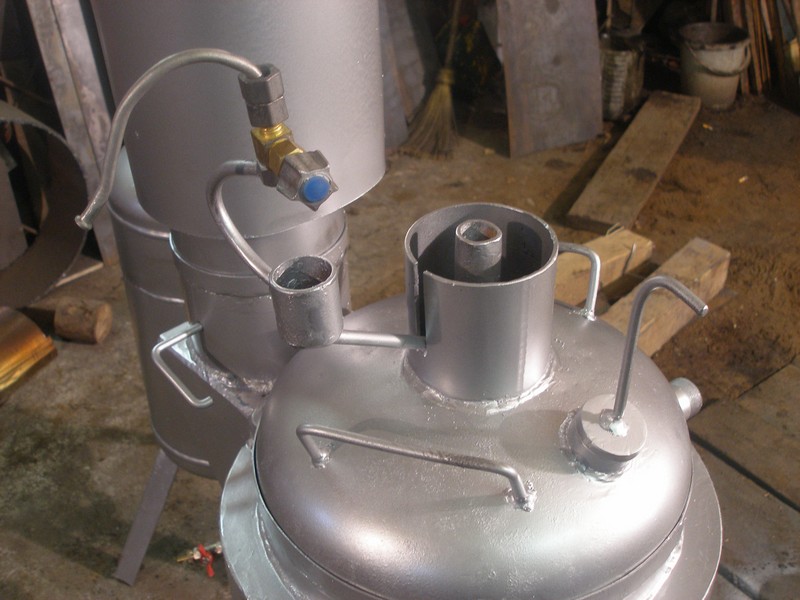

В комплекте с котлом изготовлено

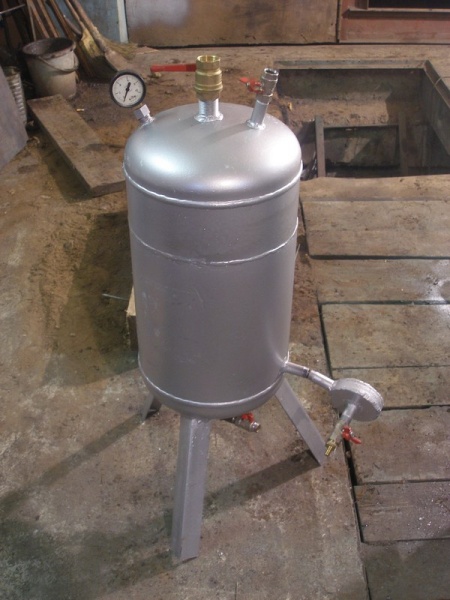

- напорный бак на 30 л. с полезным объёмом около 18 л (+2 литра - объём для отстоя воды). Бак укомплектован манометром, кранами для залива масла, зарядки воздухом, слива воды, отключения масляного фильтра.
- блок для установки стандартного масляного фильтра (от жигулей) для фильтрации масла перед подачей на регулировочный кран.
- выхлопная часть трубы с кожухом для подогрева воздуха, подаваемого на сжигание (на фото нет аллюминивой гофры, соединяющей кожух подогрева с воздушной трубой котла)

Котёл покрашен термостойким лаком с алюминевой пудрой.

К сожалению после изготовления котёл был отправлен в Екатеринбург, сам в работе его так и не попробовал . Жду отзывов от нового хозяина.

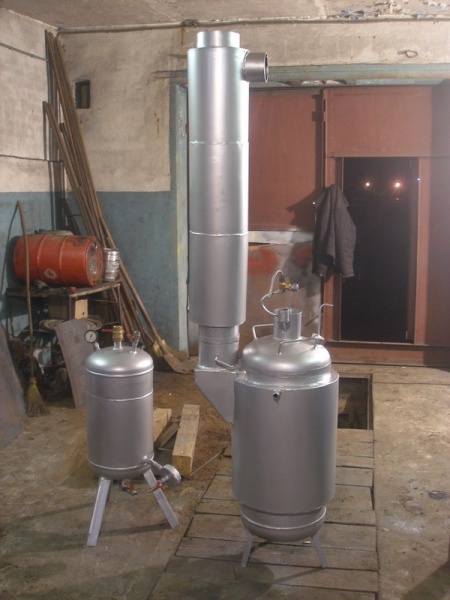

Фото котла привожу ниже.



Re: Котел на отработанном масле. Самостоятельное изготовление.

Сергей, выделил очень полезный элемент Вашей конструкции!



Re: Котел на отработанном масле. Самостоятельное изготовление.

Remix59, по моим прикидкам, чтобы самому сделать печь или котёл на отработке, удельные расходы (по себестоимости) получаются от 100 до 400 руб. на 1 кВт тепловой мощности самодельной установки. Это очень даже не плохой вариант по деньгам!
Для сравнения: если оценивать конструкции промышленного изготовления (по ценам розничных продаж), то выходит от 1000 (неавтоматические печи, "капельницы" и теплопушки) до 8000 (автоматические теплогенераторы и котлы) руб. на 1 кВт тепловой мощности, если покупать за наличку полную комплектацию оборудования.
Спасибо за цифры - они реально мне сейчас пригодились!



Re: Котел на отработанном масле. Самостоятельное изготовление.

Для J.E.M.P.
Всегда рад.....

Для F88888
Думаю все получится.
Вопрос: А в рубашке есть перегородки? А то вода любит кратчайшие расстояния. У меня она течет как мусор в твоем пылесосе.
