Котел на отработанном масле своими руками

Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

ув 1TOM1 у вас котел из тр. ф133 и если не сложно высота.(где-то не дочитал)

ув. orionich . угол и количество подаваемого перв. воздуха,у меня такой эффект при 45град.и 80мм до дна.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

110 котел, рубашка 125 на метр



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Утеплил пиролизную камеру, немного уменьшил угол завехрителей, уменьшил уровень масла в камере, и уменьшил число отверстий в дожигателе замазкой для глушителей. Убрал отверстия в зонах макс. отложения сажи и в верхний ряд через одно.
В свою конструкцию закладывал идею подачи максимально нагретого воздуха к испарительной камере. Поэтому верхняя часть не имеет рубашки. Уменьшением числа отверстий снизил количество воздуха проходящего через дожигатель, тем самым увеличил температуру. Обороты вента теперь можно уменьшить примерно на 5-10%.
Теперь у котла появился супер экономичный режим (правда его очень трудно поймать, "проявляется при определённой фазе луны" ) При определённых оборотах вента происходит резкий рост КПД.
Изложил как мог, можете "пинать"



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

а можно эскизик, что где и какого диаметра... если не трудно



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Постараюсь накидать.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

спс



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

На днях буду разбирать для чистки. С февраля ради эксперимента не чистил . Тогда сделаю замеры и накидаю эскизик.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

ждем



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Вот накидал чертёжик http://www.termoportal.ru/picture.php?albumid=139&pictureid=1822



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

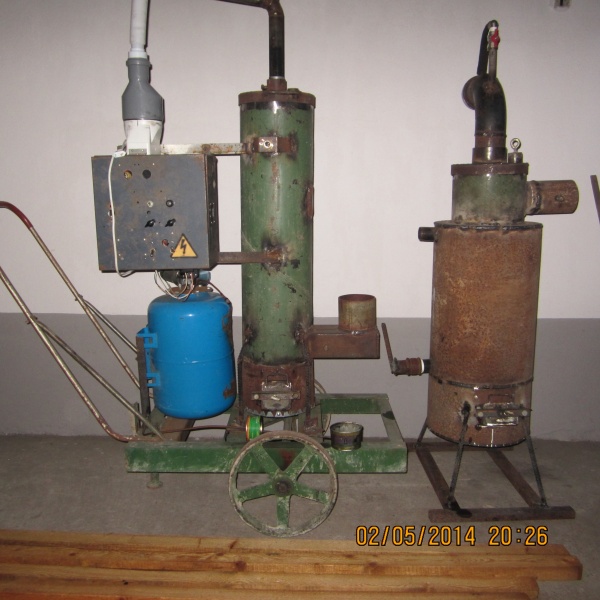

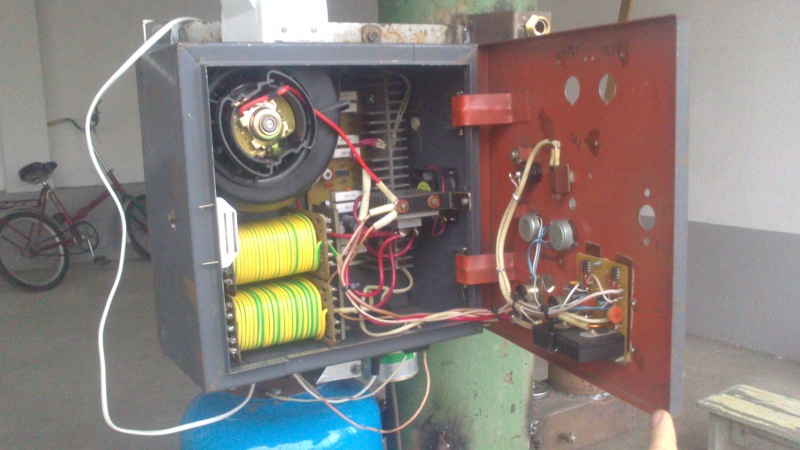

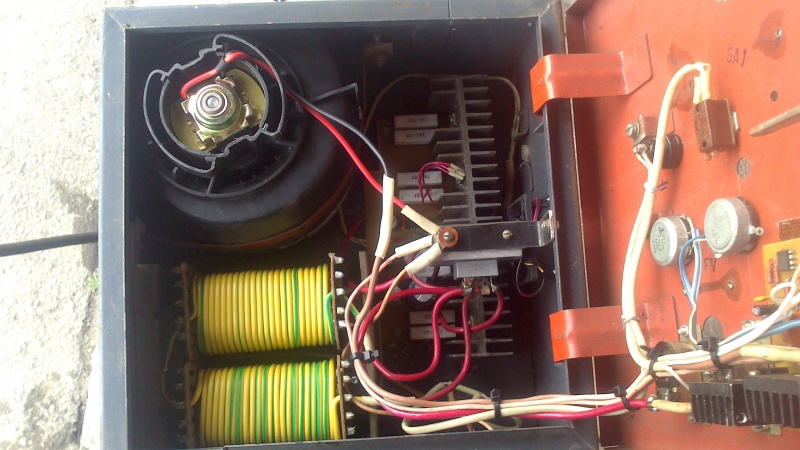

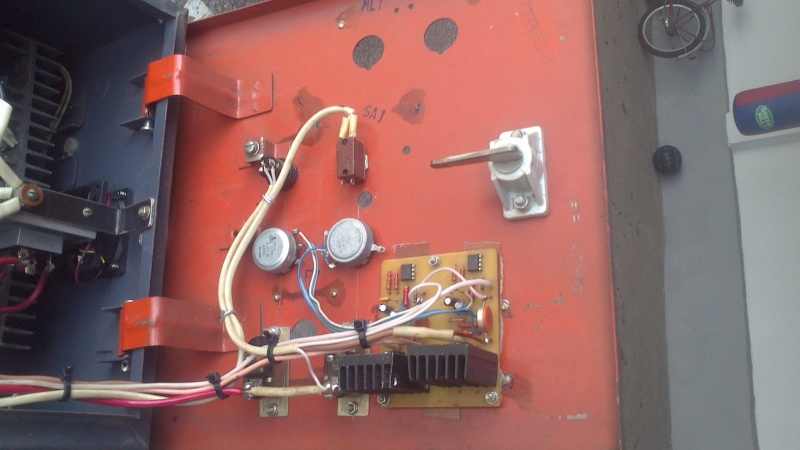

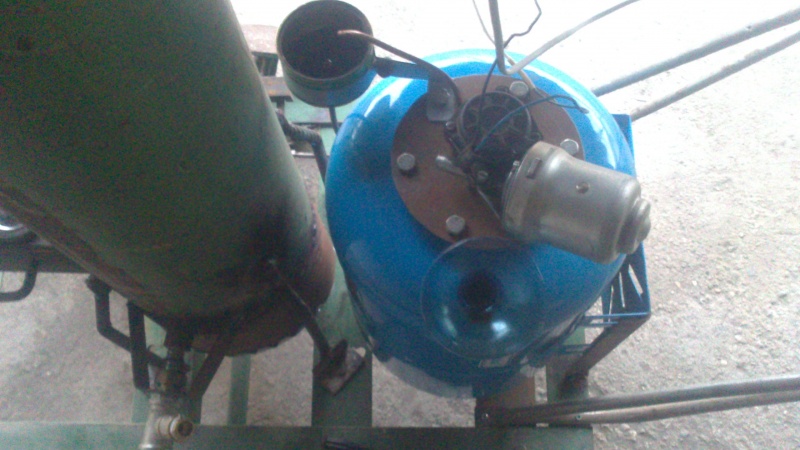

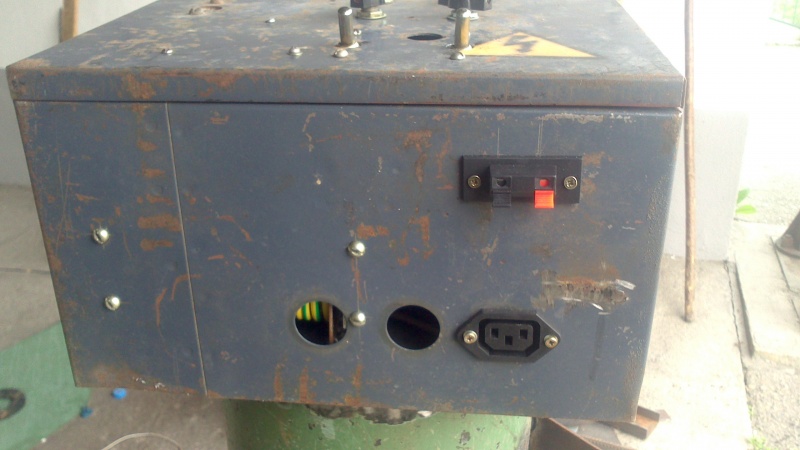

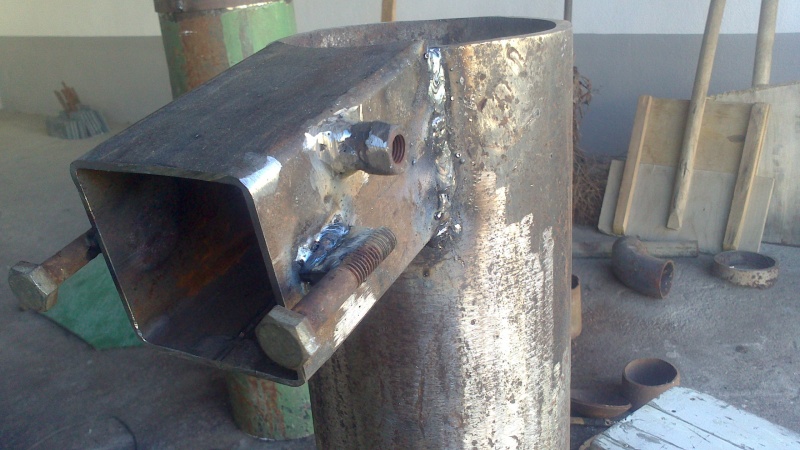

сделал котел на отработке для нагрева бассейна ( предварительные фото по изготовлению в соответствующей теме). Испытания показали, что котел на максимальном режиме (1,2-1,5 л/ч) справляется с нагревом проточной воды с 12 до 25 градусов со средним напором примерно 10 литров в минуту. При дальнейшем повышении подачи масла повышается уровень масла в камере. Сделал котел мобильным на колесах, что бы подкатывать к бассейну, а потом убирать на место хранения. Какие нюансы выплыли при испытании: Во первых медная трубка с наружним Ф6мм не справляется с потоком масла и после капельницы с трудом уходит в котел, а чаще накапливается в емкости куда капает масло. Если сделать на прямую из маслонасоса в котел, то при остановке котла масло все равно поступает через маслонасос в котел, так как уровень масла в маслобаке выше, чем зольник котла, куда поступает масло. При розжиге керосином или салярой теплообменник из нержавейки заростает сажей пока котел не выйдет на режим, так как котел двухоборотный. Дла питания автоматики после прочтения форума и раздумий решил сделать стабилизированный блок питания на 12В и 25 Ампер, что бы исключить зависимость от скачков напряжений. Шим регуляторы от "АМИГО 154" совсем не радуют, отсутствует плавность регулировки и верхний предел всего 10 Вольт, хотя блок питания дает 13 Вольт. Маслонасос от скутера треугольный и при крайних положениях ШИМ регулятора выдает от 0,8 до 2л/ч . Верхний предел маловат,но это я списываю на слишком тонкую медную трубку подачи масла. вроде бы и все, но нет, читая форум я заболел отработкоманией, если можно так выразиться и решил сделать еще один котел для теплицы, хотя до их изготовления даже не держал сварочный держак в руках и понеслось. Его изготовил из 219 трубы, рубашка 320 труба. Дожигатель 89 труба. Почему сделал 89 дожигатель? Чтобы уменьшить камеру сгорания и растянуть пламя повыше, если не прав то поправьте. Отверстия в дожигателе все Ф2мм шесть рядов по восемь отв в ряду через каждые 50 мм. первичный воздух 4 отв на 4,5 мм в торце регулируемый. при испытании пламя поднималось на все ряды и поэтому было принято решение сверлить еще. Второй и третий ряд сделал по 16 отв Ф2мм о первичку заварил и сделал 6 отв косо просверленных Ф 3мм и теперь при подаче 1,5 л наддув на максимум 10 Вольт при полностью открытой первичке пламя голубое без грамма желтизны, как будто горит природный газ,что меня и не устраивает. Говорилось на форуме, что греющее пламя золотисто желтое с голубыми включениями. Как достигнуть такого пламени? Я склоняюсь, что надо добавить сечения отв в первичке. Кстати после построения второго котла, только понял, что дожигатель можно было бы вместе с крышкой позаимствовать от первого котла, ведь диаметры крышек одинаковые и все равно они не будут работать одновременно. Не долго думая я испытал котел с первым дожигателем Ф32 мм. Ну что сказать? Огня в котле конечно больше и показалось воду (20 л объем котла) вскипятил быстрее и возможно его и буду использовать. ну вот и все до третьего котла пока не дошло



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Просили поправить : Скажу одно : ставьте дожигатель 50 трубу . 89 труба - хуже ... Не спрашивайте почему . Раз не прочитали это на форуме , то примите это как истину . Это во первых .... Ну и скоро подтянутся еще грамотнные строители котлов и печей на отработке , и еще что то добавят .



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

это у тебя получается первичка меньше вторички по диаметру ?

где дырочки (самое главное)



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

фоток мало для критики...

по мне для бассейна необходимо делать бак из нержавейки, чтобы воду не портить...



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

По дожигателю не соглашусь. Я менял 89 на 76 работала хуже, вернул обратно.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Рамазан
"Если сделать на прямую из маслонасоса в котел, то при остановке котла масло все равно поступает через маслонасос в котел, так как уровень масла в маслобаке выше, чем зольник котла, куда поступает масло."

Была такая же проблема, решил сделав кольцо масло подающей трубкой между масло баком и котлом.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Или врезать клапан в масло подающую трубку, открытое масло, лишняя грязь.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Вы наверно до конца не разобрались, у меня теплообменник из нержавейки, а основные фото в теме про бассейн.

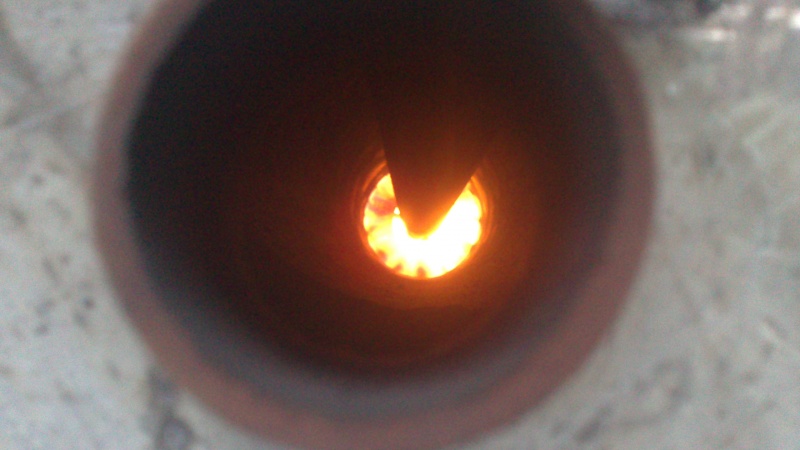

Основной вопрос у меня про желтое пламя, способ достижения. Спасибо за ответы!



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

УВ.Рамазан ! Нашёл фото вашего котла . подскажите какой остаток после работы котла.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

форум не форум



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

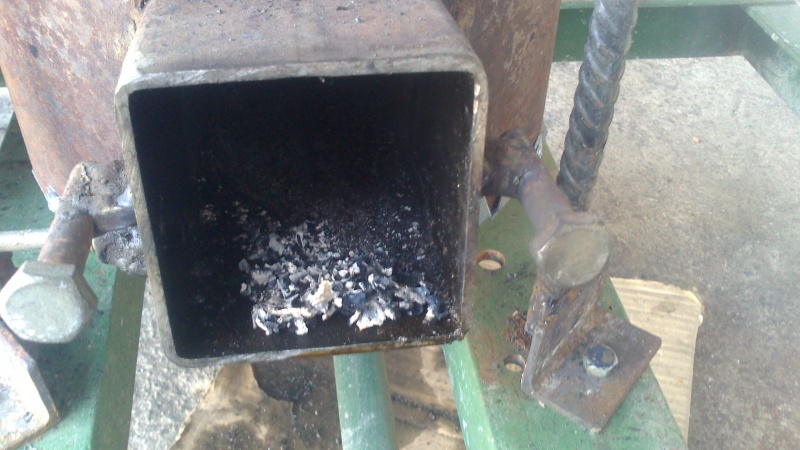

Этот котел для бассейна получился удачный почти с первого раза. пламя могу делать какое захочу регулировками. Остаток получается такой. Это после двух часов испытаний.

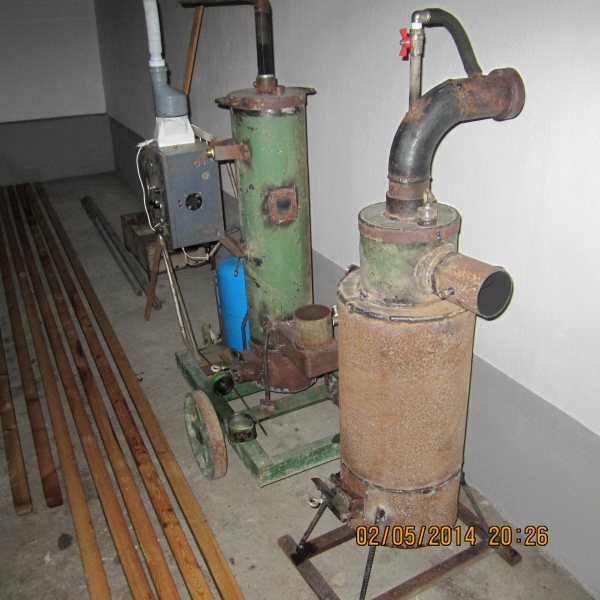

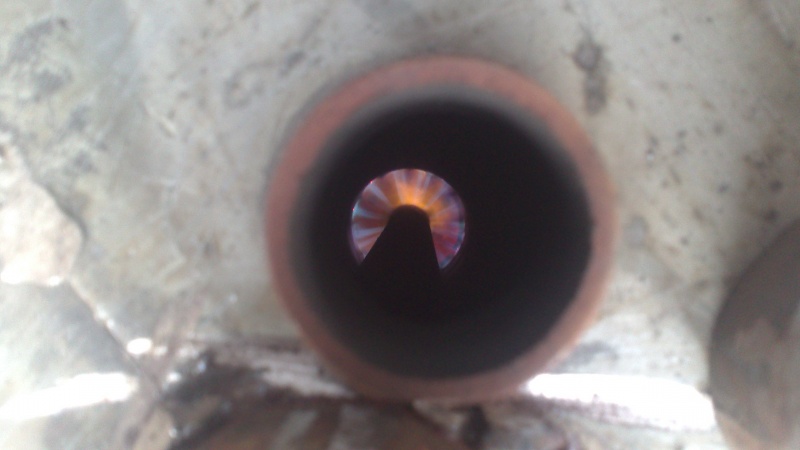

Мне не нравится работа второго котла для теплицы. К сожалению его не фотографировал, только внешний вид, но конструкцию дожигателя описал выше. В нем только голубое пламя без намека на желтизну.
