Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Добрый день всем печкостроителям!
сделал печь из 219 трубы, в зиму мне неплохо помогала.
сейчас хочу сделать котел мощностью кВт 20-25.
вопрос в следующем: нужно ли менять для такой мощности диаметр трубы на больший?
труба 325 есть. или с 219 будет нормально?



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

219 хватит и на 30-50
кВт , многое зависит от дож. ,трубы,высоты печи,площади теплообмена,характеристики дымохода.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

30-50 кВт при стандартной компоновке?
там площадь теплообменника маловата, или я что-то путаю?
как я понял, с 1 кв м чуть больше 10 кВт?

ЗЫ дымоход у меня - 8 м 159 трубы.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

В чаше (чаша высота 40 мм) после сгорания 1.5 литра отработки остаток около 30 мм в виде пепла



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Доброго времени суток, ув. котлостроители

Помогите доработать котел.

За основу взят баллон из-под углекислоты, сверху надет 50л пропановый.

Лючек для чистки тарелки сделан прямо в углекислотном баллоне.

Дожигатель - труба 58мм, возможность регулировки по высоте. Отверстия внизу 3 отверстия по 4мм- первичный воздух. Все остальные отверстия по 2мм. 1 ряд в самом низу, потом 4 ряда через 6 см. Расстояние между отверстиями 1 см. Потом ряды через 6 см, но расстояние между отверстиями 2см.

Чашка - для испытаний взяли то что было, диаметр практически диаметром баллона, высота бортов 2см

Итак, проблемы - горение неровное, нестабильное, не поднимается выше 40 см. Есть небольшой подсос воздуха со стороны дверцы.
В чашке остается практически пепел, а вот дожигатель весь в саже.

Сам котел человек делал "из того что было", послушав только мои рекомендации и общие принципы изготовления, так что многие технические огрехи можно списать на это.
Например дверца в баллоне без выноса из зоны высоких температур. Отверстия сверлились по наитию. И так далее.

Сейчас работаем уже с тем, что есть. Нужно определится, как с минимальными переделками запустить котел в эксплуатацию.

Итак, первое что мне кажется нужно менять - убрать подсос воздуха и переделать отверстия на дожигателе.
В какой конфигурации лучше сверлить отверстия с дожигателем 58мм и углекислотным баллоном?



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Диаметр углекислотного баллона около 200мм. Сюда бы дожигатель ф-100-110мм.
1-какой расход масла ?
2-какой наддув-?
3-Диаметр и высота дымохода ?



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

1) Расход масла около 1,5 л.ч
2) Наддув - вентилятор печки от Мазда 323
3) Диаметр дымохода - 100мм. Сейчас испытываем на улице, с надетой гофрой, вывели из гаража и подняли +1м от высоты котла. Котел будет стоять в подвале, высота дымохода около 5м, диаметр 80. Хотим добиться приемлемых результатов на улице, потом уже спускать и донастраивать под реальный дымоход.


Сейчас постараюсь сделать фотки котла и его работы, чтобы наглядно было видно.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Фотки:

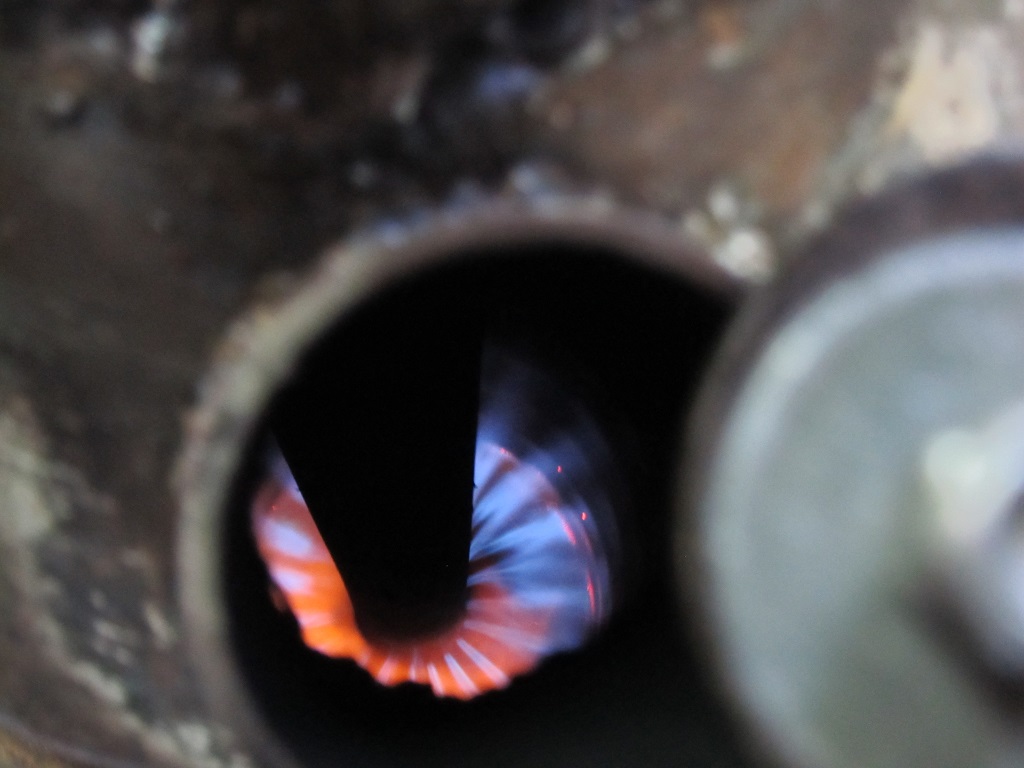

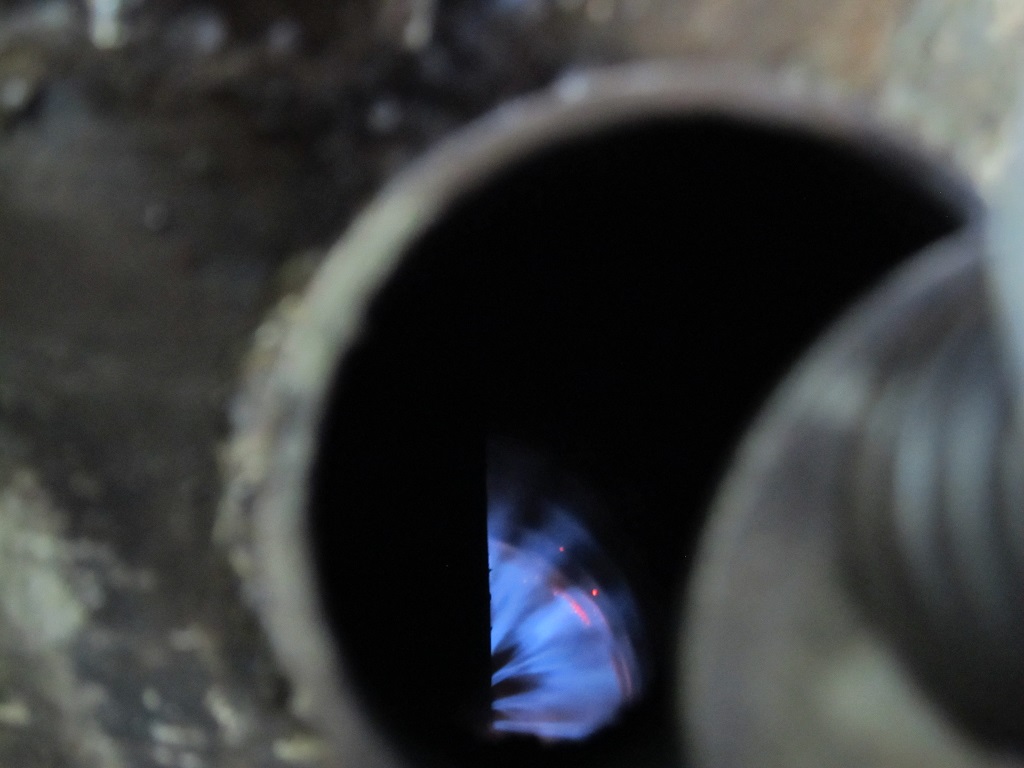

1) Горение

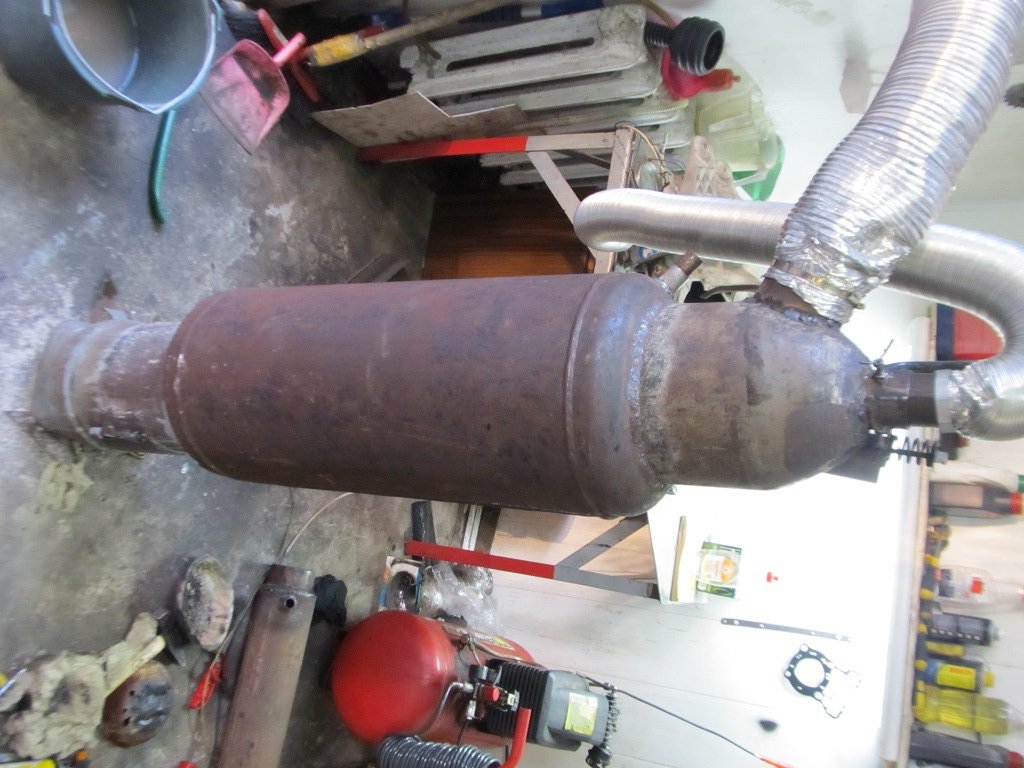

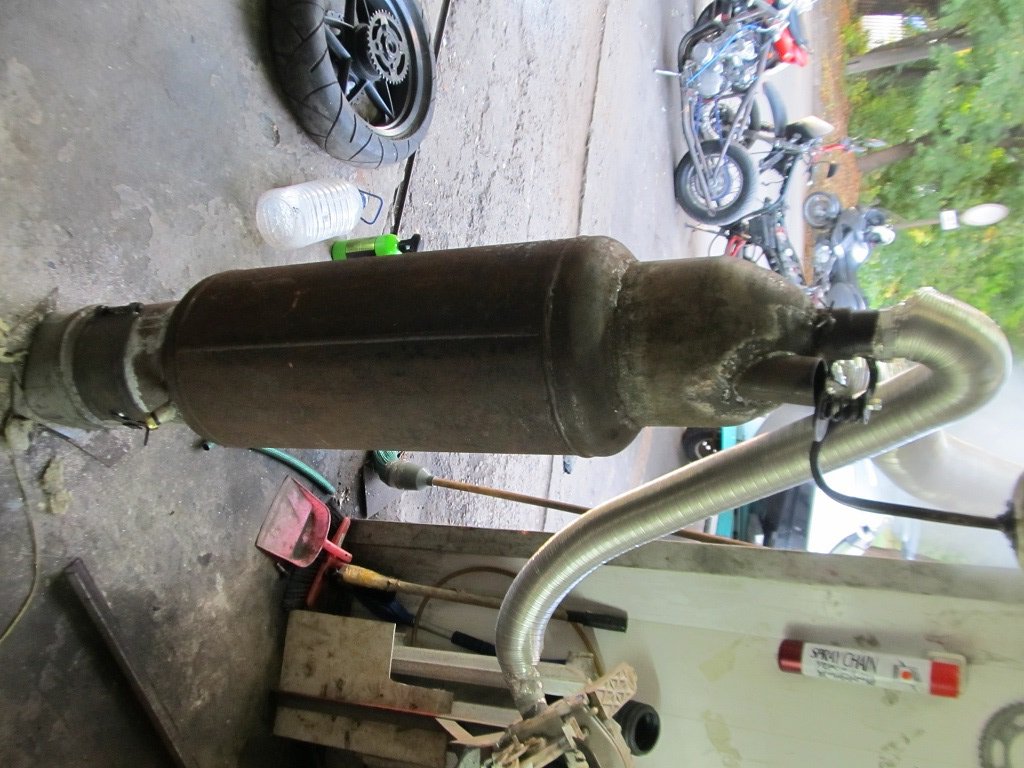

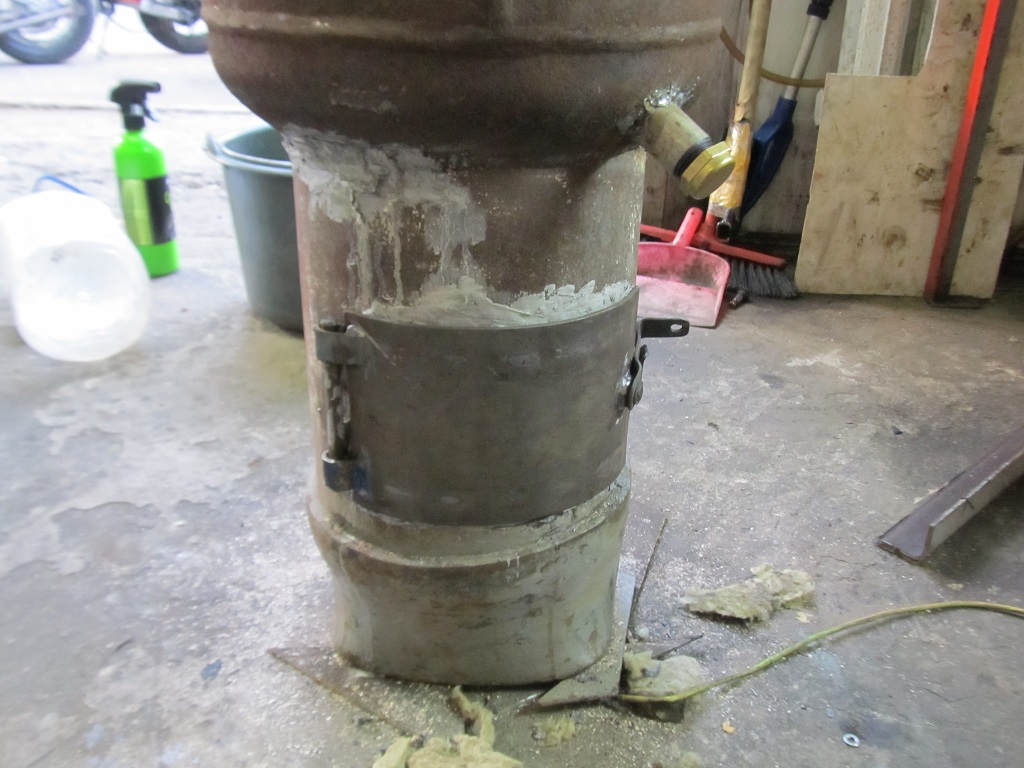

2) Общий вид

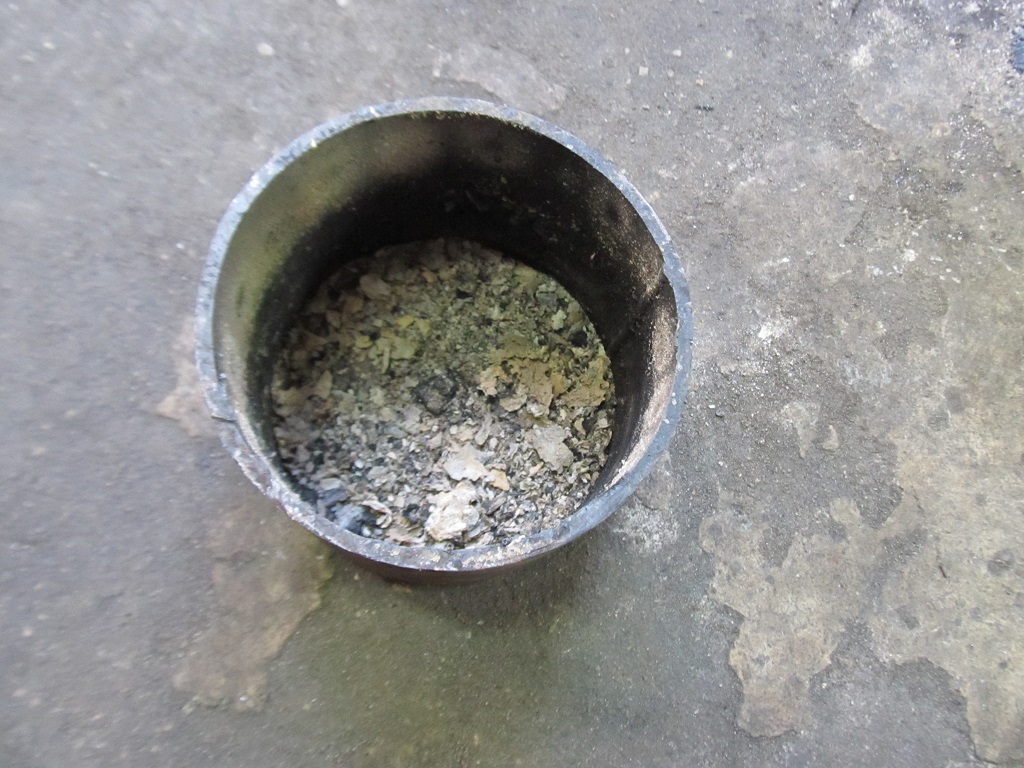

3) Чашка и остатки в ней (песок)

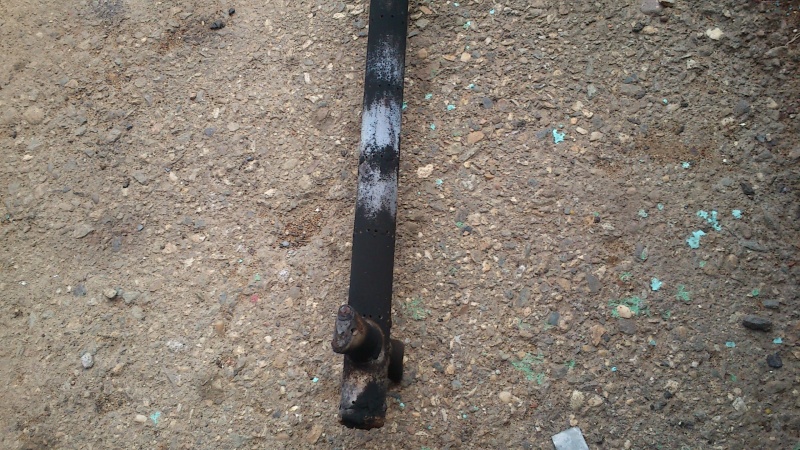

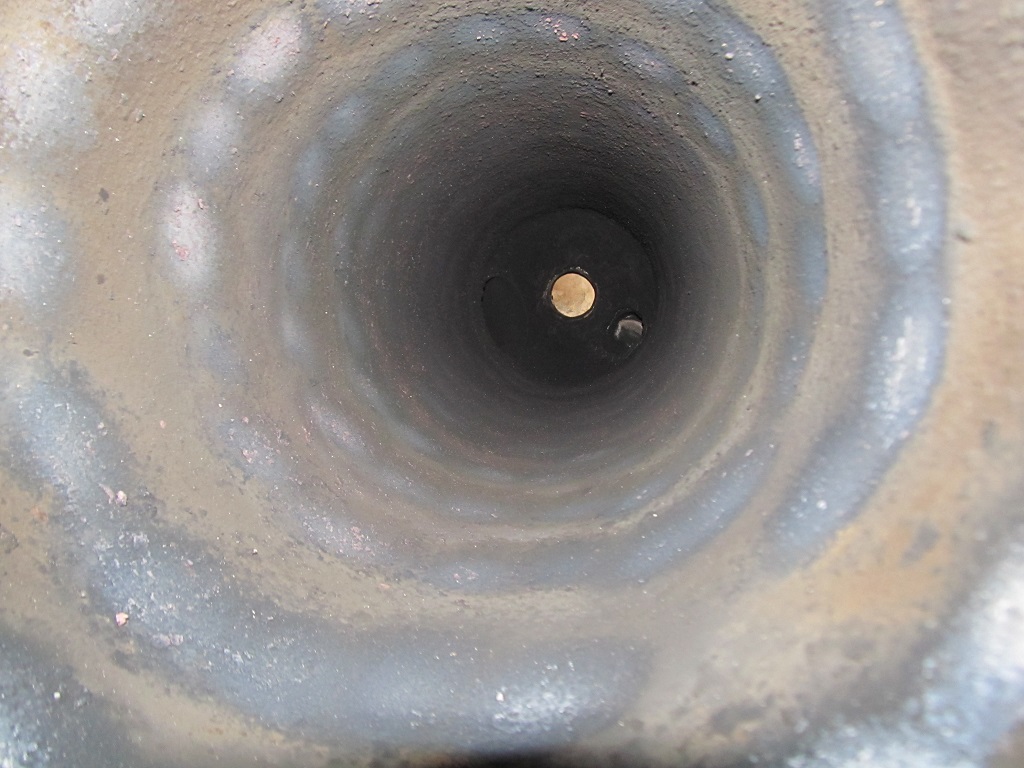

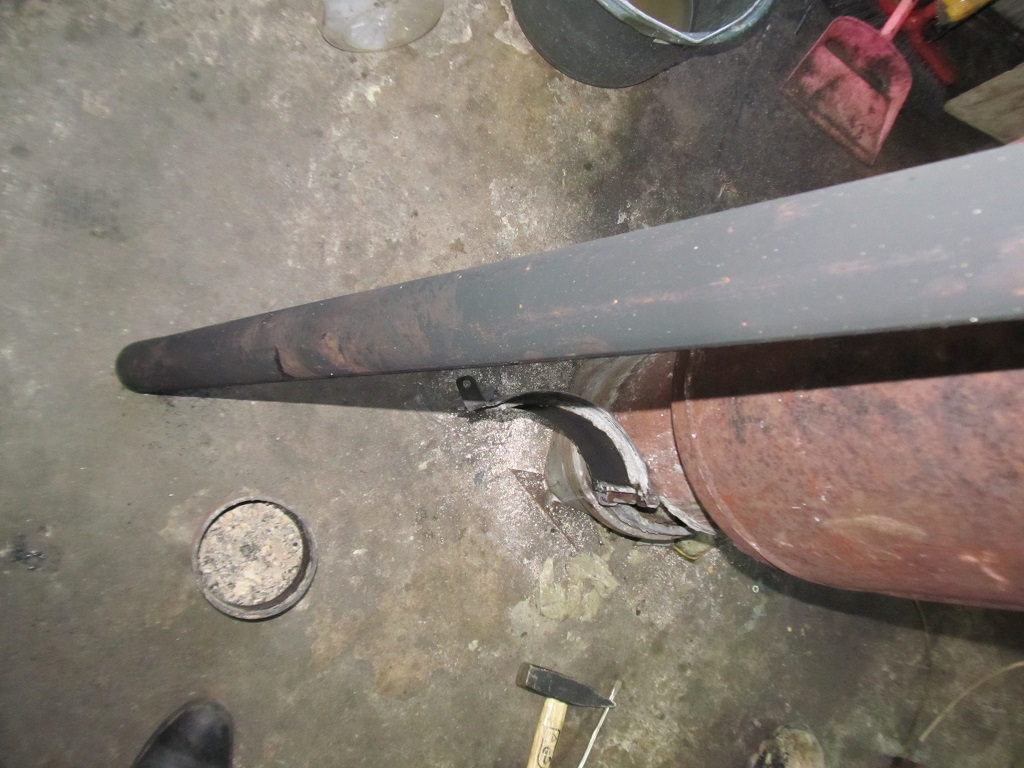

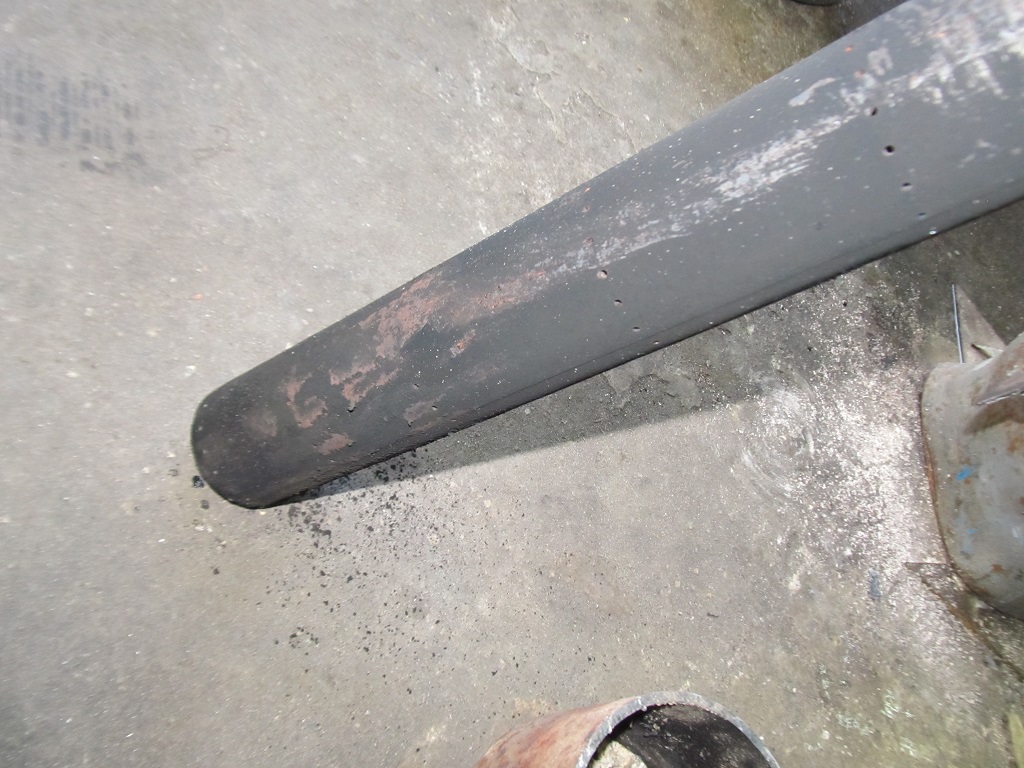

3) Дожигатель

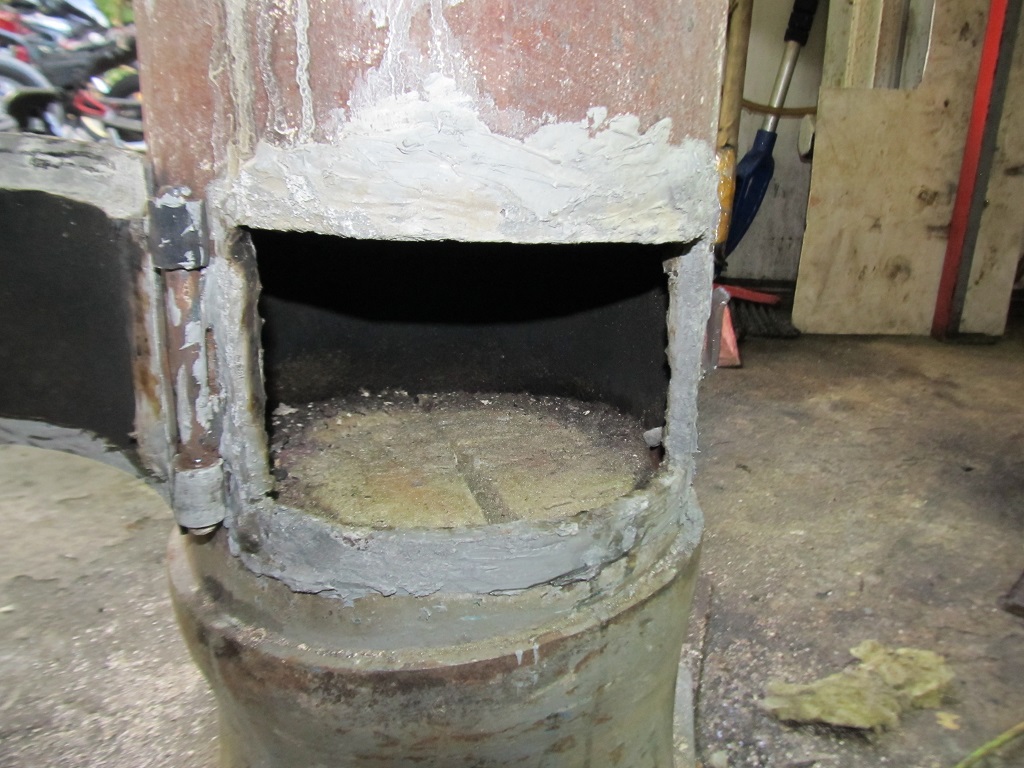

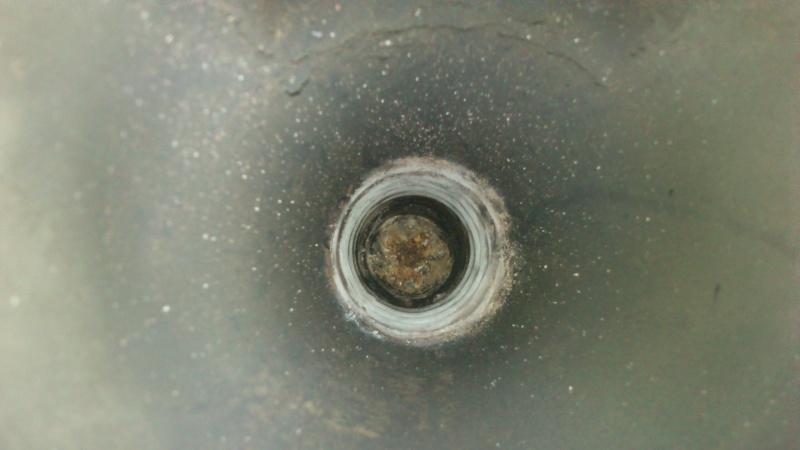

4) Внутри баллона (фотка снизу вверх через дверцу)



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Сделал другую чашку (на фотках видно).

Горение значительно улучшилось, стало стабильным.
Нижний ряд пламени практически бьет в стенки чашки, нагревая ее.

Пламя синее, как на фото (цветопередача получилась нормальная). Расход при таком пламени примерно 1-1,2 в час (ощутимо уменьшился по сравнению с предыдущим запуском на старой чашке).
Запускал с водой, 10 литров кипятит очень быстро, минут за 5-7.

Копоть на дожигателе тоже видна на фотках....
повысить температуру процесса чтобы убрать копоть?



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

В правильном направлении мыслишь, только температурой копоть убить.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Камеру сгорания утеплить. Хотя бы обмотать жаростойкой базальтовой ватой.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

С водой характер горения изменился??
ИМХО расстояние между рядами отверстий в дожигателе великовато. Сверлить лучше по спирали с углом 70-80град в сторону направлениа завихрителей. Или в шахматном порядке. Потом запускать и в местах отложения сажи досверливать или убирать отверстия.
Утепление низа для котла обязательно! Чашу очень желательно из нержи. У неё теплопроводность маленькая и стойкость к выгоранию приличная. Правда её сильно ведёт от нагрева.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

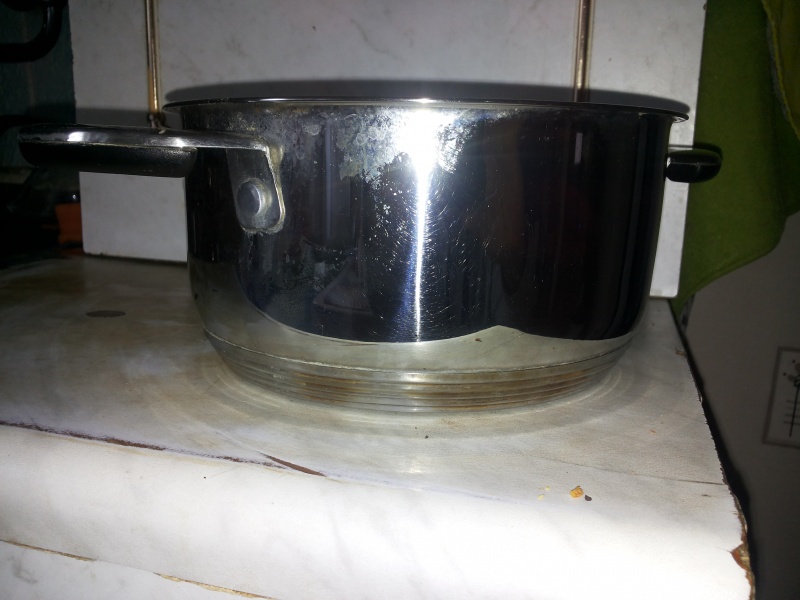

Подобные кастрюльки, даже китайские, вполне живучие.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

что за хрень ? отвечаю на одно сообщение, когда нажимаю ответить то мое сообщение появляется гдето в другом месте где обсуждают совсем не то !



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

На моем котле из 50л баллона китайская нержа прогорает за 3-4 дня.
Поэтому использую обычный чермет и меняю раз в месяц.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Возможно пламя достает до чаши?
В моей печи, расстояние чаша - огонь, где- то около 5 см.
Хотя..., главное не расстояние а результат.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Доброго времени суток!
Принимайте в ряды печкостроителей!

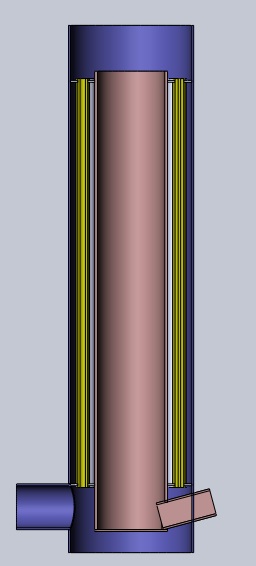

вот накидал на скорую руку
высота камеры сгорания 1м труба 159
273 труба рубашка-корпус(общая длина 1150мм), 880мм заполняем теплоносителем
планируется подача топлива через зольник

т.к. печь первая прошу подсказать
немного ли 880мм водяной рубашки?
выхлоп 100мм, зольник труба 60*60

может еще какой недостаток в конструкции

какой диаметр трубы дожигателя посоветуете, планирую дожигатель с завихрителями
ну и все расположение дожигателя как у 1TOM1

С уважением!



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

немного ли 880мм водяной рубашки?
Продукты горения должны сжигаться до водяного теплообменника (дабы место где теплообменник не зарос сажей,тем самым уменьшив теплопроводность !)Теплообменник должен греться отработанными продуктами (горячими ,отработанными газами) горения .

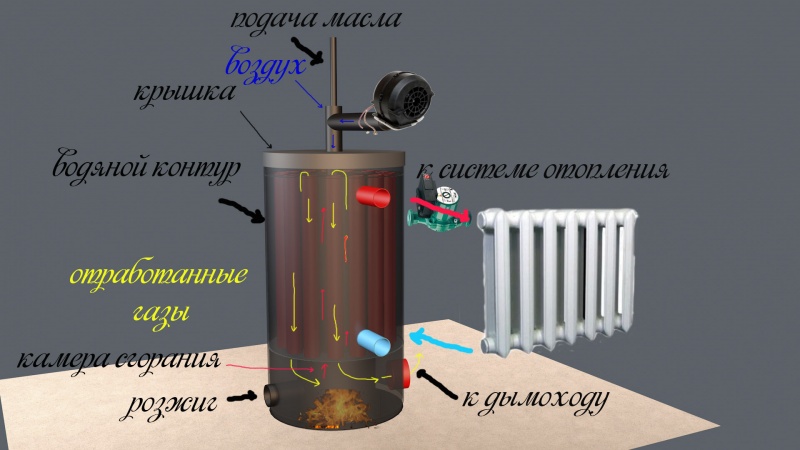

Если вам будет мало КПД,сделайте второй контур!Только без фанатизма что бы сильно не охладить дымовую трубу.Типа такого

Поправьте если ошибаюсь
