Котел на отработанном масле своими руками

Re: Котел на отработанном масле. Самостоятельное изготовление.

Нужен будет вентиллятор или нет выяснится при испытаниях.
При отключении вентиллятора печь начинает не сильно коптить, не бабахает.
Оттопырить отверстия это интересно, тонкая труба это выход, только служить будет меньше, за то воздух в ней будет лучше согреваться.
А вот как зенкануть отверстия с внутренней части трубы с толстой стенкой, это задача!
Когда кончится топливо воздуха в топку можно качать сколько влезет.
И у меня дымоход такой же "временный", уже второй сезон, одно мучение, так же не хотелось трогать кровлю.
Может все таки сделать нормальный на 150-160, тогда вентиллятор точно не понадобится.



Re: Котел на отработанном масле. Самостоятельное изготовление.

Если бы знать, что будет эффект, то, как вариант, вместо зенковки можно попробовать фрезернуть или прорезать болгаркой в трубе пазы. Поверх них накладки из тонкого металла, а уже в этих накладках - отверстия. Можно полуавтоматом прихватить. А когда прогорят, то не трудно болгаркой счистить и сделать новые. Это для экспериментов. А в конечном варианте сделать из тонкостенной нержавейки.
Сегодня варил дымоход. Завтра попробую водрузить. Аппетит приходит во время еды. Завтра, наверное, доварю еще метр трубы. Общая высота будет около почти 5м, а масса вертикальной части более 30кг.:mdaaa:



Re: Котел на отработанном масле. Самостоятельное изготовление.

Remix59, Вы сообщали:
"Мой котел устойчиво работает при подаче от 0,5 (одна капля в сек.) до 2,0 л (струйка диаметром 2мм) в час, но смена режима горения происходит не сразу, а в течение некоторого времени (1-10 мин).
В инструкциях по эксплуатации жидкостных котлов какие удалось мне читать, везде предостерегают от резкой смены режима работы."
Хочу спросить: что происходит с котлом ( точнее с пламенем в котле), если снизить расход, ну скажем до 0,25 л (одна капля две секунды), при этом естественно подобрав расход воздуха.
Какая на Ваш взгляд была мощность при подаче 0,5 л в час?
В дальнейшем, мощность была оценена в 20 кВт, какой был при этом расход?



Re: Котел на отработанном масле. Самостоятельное изготовление.

Ну если один кг отработки выделяет примерно 10-12квт., считайте сами.
Проблема в том, что котлы не очень пластичны, тo есть хорошее сгорание происходит в определенном довольно узком диапазоне мощности, думаю все, кто занимался вопросом, со мной согласятся.
При расходе 0,5 литра, сгорание далеко не полное, и при расходе больше 2,0л то же.
Думаю проблема в "простой" геометрии камеры сгорания большинства котлов и промышленных и самодельных.
Нужно заниматься оптимизацией камер сгорания с разным ее сечением для разной мощности.



Re: Котел на отработанном масле. Самостоятельное изготовление.

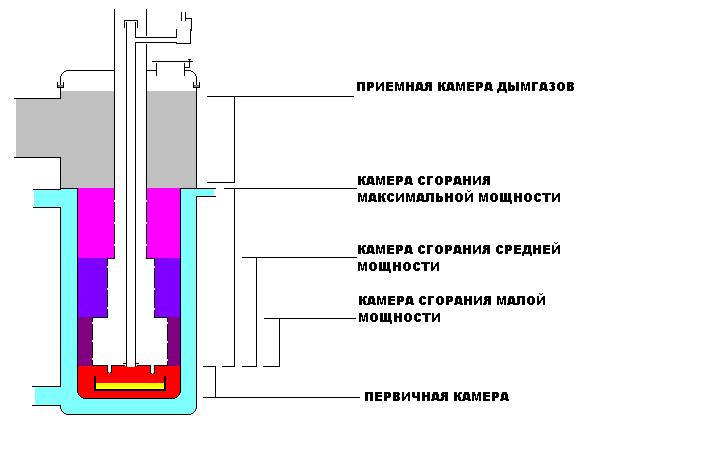

Например можно попробовать такой вариант:



Re: Котел на отработанном масле. Самостоятельное изготовление.

Сразу отвечаю, размеров нет, нужны эксперименты.
А воздушную трубу действительно нужно делать легкосъемной сразу при постройке.



Re: Котел на отработанном масле. Самостоятельное изготовление.

Remix59, какой вентилятор Вы использовали в своем первом котле (на 240) осевой или центробежный,
и какой производительности (или может знаете от чего, например от печки отопления ВАЗ 2108) .



Re: Котел на отработанном масле. Самостоятельное изготовление.

Уважаемый Remix59, извиняюсь, нашел:
"В турбо режиме (вентилятор от сушки стиральной машины, и струйкой подачи 2,5 мм) думаю около 15-20 кВт, нагревает всю систему с 12 до 70 град. за 1.5 часа (система 400л), может кто подсчитает, у кого школа не так давно была. "
Я не видел стиральные машины с вентилятором, напишите что он представляет. Спасибо.



Re: Котел на отработанном масле. Самостоятельное изготовление.

У автоматических стиральных машин, с режимом сушки, внутри стоит алюминиевая улитка, в ней центробежный вентиллятор с диаметром крыльчатки 100мм., после него стоит тэн для подогрева воздуха и датчики температуры, эту часть я отпилил, моторчик стоит маленький асинхронный, как в с одной катушкой и квадратным сердечником, примерно как в старых проигрывателях, думаю 15-25ватт.



Re: Котел на отработанном масле. Самостоятельное изготовление.

Весьма полезный эскиз, Remix59! Всё-таки, конструкции вытягиваются в отношении высот канала к диаметру сечений,!
Грамотно и наглядно изложен принцип конструкций, позволяющих достигать бОльшую эффективность в процессах сжигания топлива. :-)



Re: Ответ: Котел на отработанном масле. Самостоятельное изготовление.

Добрых всем идей! Много читал - теперь отпишусь. Лет десять пользуюсь горелкой низкого давления- грею кузнечную печь (=1000 град.) Примитивная горелка +пылесос (через регулятор, если вовремя делать профилактику работает годами). Заинтересует -попробую нарисовать.



Re: Котел на отработанном масле. Самостоятельное изготовление.

Конечно интересует. Обязательно попробуйте, нам всё интересно, что горит



Re: Котел на отработанном масле. Самостоятельное изготовление.

remix59, расскажите подробнее про конструкцию и результаты испытаний второго котла (160) с трубой на 80.



Re: Котел на отработанном масле. Самостоятельное изготовление.

С дымоходом на 150 мм горит синим пламенем, без наддува, на центральной трубе 8 рядов отверстий по 4 на диаметр, отв. 5мм.
Трубка подачи закрыта сверху колесным болтом, никаких пропеллеров внизу, две трубки диаметром 8 мм, приварены внизу под углом 45 град, в качестве завихрителя.



Re: Котел на отработанном масле. Самостоятельное изготовление.

Внимательно изучил все, что написано по этим темам! Это гуд, что есть люди, которые не только болтовней занимаются, но и практикой. Глубокое уважение и респект remix59 !
Что касается меня, то периодически экспериментирую с отоплением на отработанном масле, так как есть необходимость отапливать гараж 45 кв м . Первый вариант без применения наддува и компрессоров с треском провалился- просто вставлялась чаша в имеющийся котел ,предположительно кстг 16 и сверху капала отработка. Все горит, но очень слабо, призрачно, коптит шкворчит и тлеет. Вся эта лабуда была выкинута и опять застучали топоры по полешкам и лопаты по куче угля ))))
Вкратце: система отопления простая, дымоход от пола до верхней точке 219 труба, к ней аккуратненько врезался котелок.
Разводка 2 дюйма, трубы сталь и три больших чугунных батареи, одна маленькая. Все отлично работает без насоса. На дровишках разогревал до точки кипения, дабы испытать систему на прочность. Все гуд )))
Сжигание отработки видел несколько вариантов, у некоторых в нашей местности. Первый это обычный котел, где сгорает уголь. Как только он раскалиться капает отработка.
Второй это переделанные дизельные горелки - хлопотно и ненадежно.
Третий - самостоятельное изготовление насоса, форсунки, трубы.
Те же недостатки.
После долгих измышлений выделил себе время на изготовление, вот как описал чуть выше товарищ горелку низкого давления. Стоит ждет в боевом режиме, испытания назначены на завтра)))))
Надо это дело все зафотографировать. И если конечно она заработает как предполагаться, то выложу на суд людей.



Re: Котел на отработанном масле. Самостоятельное изготовление.

Конечно, выкладывайте! Всегда рады любому участнику, рассмотрим Ваши фото, модели...



Re: Котел на отработанном масле. Самостоятельное изготовление.

Здравствуйте! Как и обещал, эксперимент прошел в целом удачно; возникли некоторые проблемы при розжиге, но все же удалось разжечь. В ходе испытания обнаружен ряд проблем:

1. прожорливость.
2. выплевывает масло на режимах, близких к максимальным.
3. необходим внутренний определенный запас масла в горелке для стабильной работы. Увы, пока не удалось его определить в зависимости от объема камеры сгорания и нагнетающего воздуха

Остальные недостатки несущественны и, думаю, легко устраняться.

Также думаю, что второй и частично первый недостаток можно решить хирургическим вмешательством и установкой внутри камеры перегородки, так сказать бортика, возможно двух, лишь бы не в ущерб возможности быстро чистить этот аппарат.



Re: Котел на отработанном масле. Самостоятельное изготовление.

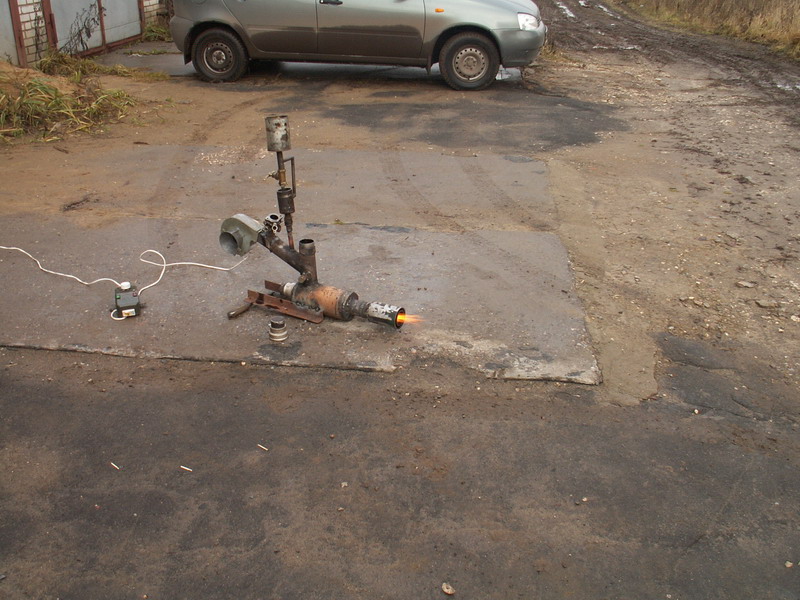

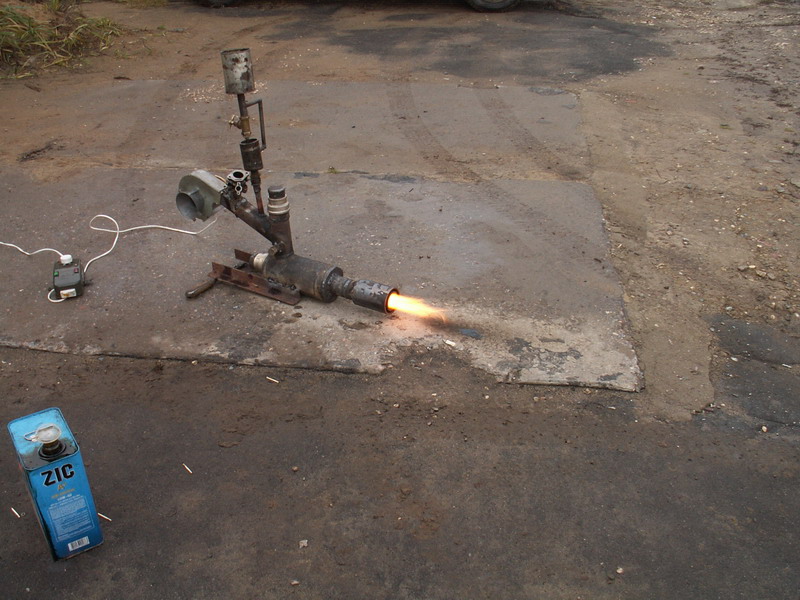

Фотки этого аппарата



Re: Котел на отработанном масле. Самостоятельное изготовление.

Что еще хотелось бы мне сказать и предложить! Конечно же, услышать мнение людей, которые уже давно, так сказать, пытаются заставить гореть и приносить тепло отработанное масло. Мое мнение по поводу отопления - это то, что оно должно быть как можно более оптимизировано и испытано, лично мне в невмоготу постоянно бегать к котлу подкладывать дров, ворошить угли и внимательно следить не закипела ли вода в батареях . Это, знаете, как-то отвлекает.
Предлагаю как-то каталогизировать что ли по порядку и степени опасности все возможные проблемы при эксплуатации уже существующих изделий, в частности очень интересует котел уважаемого мастера из Перми, и очень бы хотелось увидеть фотографии последнего изделия из 160 трубы и его эксплуатационные расходы.
Я, конечно, в отоплении человек новый, но одно правило усвоил за свою жизнь - все должно быть семь раз проверенно! Поэтому, если позволите и не в обиду, опишу ряд проблем, которые могут возникнуть при пользовании данными изделиями

С уважением, Иван



Re: Котел на отработанном масле. Самостоятельное изготовление.

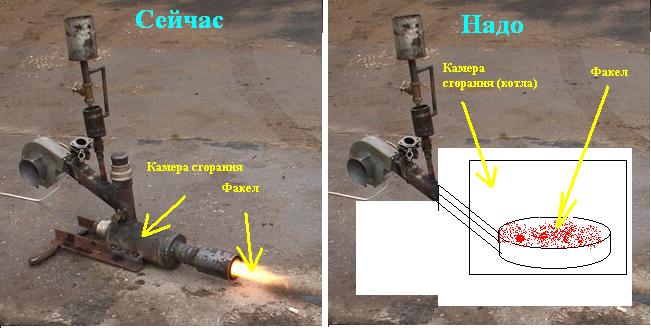

Если не лень эксперементировать - можете попробовать такой вариант.

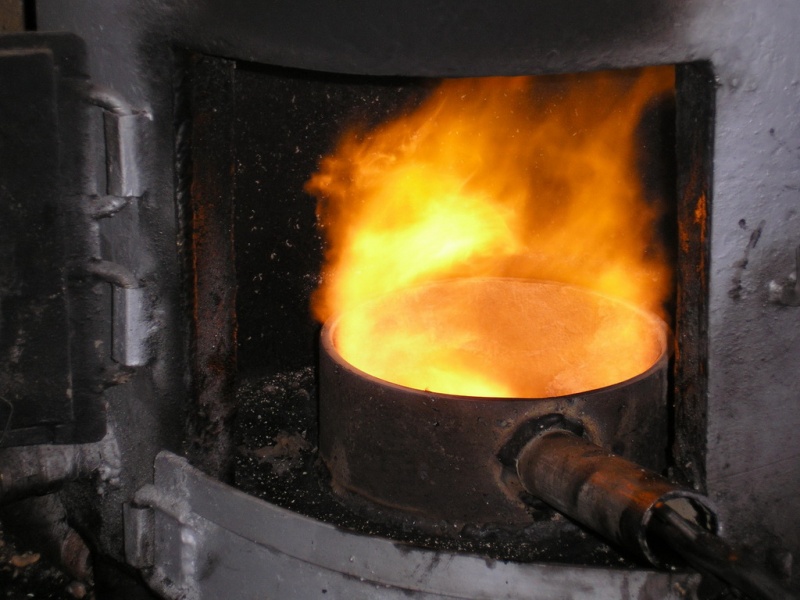

На второй фото тарельчатая горелка, только масло распыляется сжатым воздухом (китайский промывочный пистолет). Фото не моё - нашел на каком-то форуме (сейчас не помню). Достоинство вашего варианта - отсутствие компрессора.
