Котел на отработанном масле своими руками

Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

спасибо.....


не затруднит л посоветовать конструкцию завихрителя..как я понял загибают трубки и вваривают в дожигатель



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

видел такой в магзине на 100 мм
производительность 350 м час
дороговат тока он 2600

думаю сегодня воткнуть от печки а там посмотрим



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

Последняя "версия" была размерена, разрезана, просверлена и приварена с примерно такого ТЭНа(нержавейка) Нагревательный элемент фехраль. Приваривал на дожигатель между первым и вторым рядом отверстий, естественно не забыв перед этим просверлить отверстия в месте приваривания завихрителей к дожигателю:-). На двух зав. по одному отверстию 2.5мм просверлены так чтобы воздух выходя из них закручивал пары масла. Расстояние от чаши до торца трубок завихрителя примерно 15-20мм.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

Ясненько!!!
спасибо

подрубил вент от 2108 раздувает конечно в разу лучше ..но пока все тоже
сейчас заварю все отверстия и снова начну сверлить



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

Отверстия 2,5 - 3 мм. и попробуйте заменить чашку !



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

Как писал в 667 посту ув.@kz установите чашу большим Ф.
В торце дож. сделайте 3отвФ3-4мм(идем от меньшего к большему, а не на оборот)) и не сверлите сразу все ряды, сделайте пару(первый ряд в 10мм от торца и второй в 50мм от первого, первый ряд 10отвФ3мм второй 5отв тем-же Ф.
Запустите котел, после выхода на режим глянте какое горение и выхлоп, погоняйте его на нужной вам мощности, если все-же будет недожег паров сделайте еще один ряд с 5ю отверстиями в50мм от второго ряда с 2-2.5мм отверстиями. Далее запуск и тд, только уже не поднимаете а увеличивате кол-во отверстий во втором ряду и очередной запуск... Желательно записывать все изменения, чтобы знать в какую "сторону шагать", ну или вернутся к тому варианту который вы уже пропустили. Как-то так



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

все внимательно прочел.сейчас ситуация такова
торец 6 отв с разбегом 120 град
диам 3 мм
далее от торца на 1 см 11 шт диам 3(сделал на 50 стало хуже)
далее второй ряд 5 отв 3 мм
горит как горелка пламя синее
но при большом расходе при переводе на каплю горит лиш в чаше огоньком



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

С какой чашей, за какое кол-во времени выходит в режим, какой остаток и тд?
Котел с таким рабочим объемом тяжело заставить работать при подаче менее 1л\ч .
Как вы писали ранее вам нужен расход 1.5-2л\ч, на данный момент вам нужно погонять его при подаче 1.2-1.5 и 2л\ч на каждом режиме пока котел не потухнет самостоятельно и не вмешиваться в его процессы как бы вам этого не хотелось.
Непонял "(сделал на 50 стало хуже)" поясните пожалуйста!
После чего, сделайте более подробный отчет. Спасибо!



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

50 это расстояние от первого ряда отв. до второго

при подаче 1-2 литра час от не горит
надо лить плотной струей иначе потухнет (это 4-5 литров в час примерно)



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

"плотной струей" это как- струйка толщиной с иглу, спичку или ...?
При смене подачи масла, котел моментально в режим не перейдет. Тут опять возникает вопрос какая подача(самотек или маслонасос)? Первая не постоянная ,из за разности температур меняется и подача. По этой причине перешел на второй вариант, работа намного стабильнее
повторюсь: С какой чашей, за какое кол-во времени выходит в режим, какой остаток и тд?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

Во избежание образования конденсата обязательно нужно утеплить .



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

подача самотеком

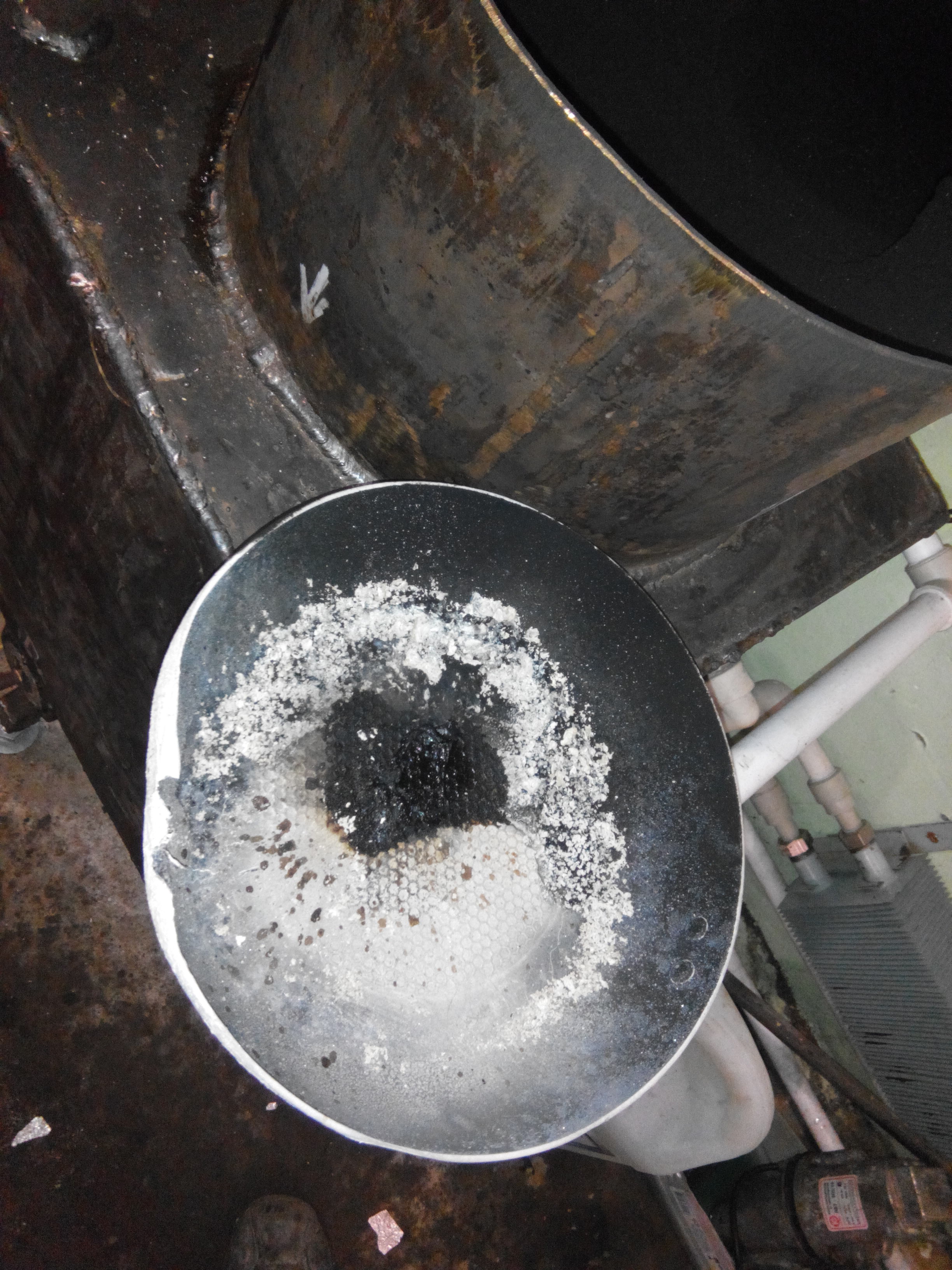

(сейчас попробовал со сковородой (тефаль)расплавило))))
сейчас снова та чаша что на фото пробую регулировать ее высотой
черный налет по котлу

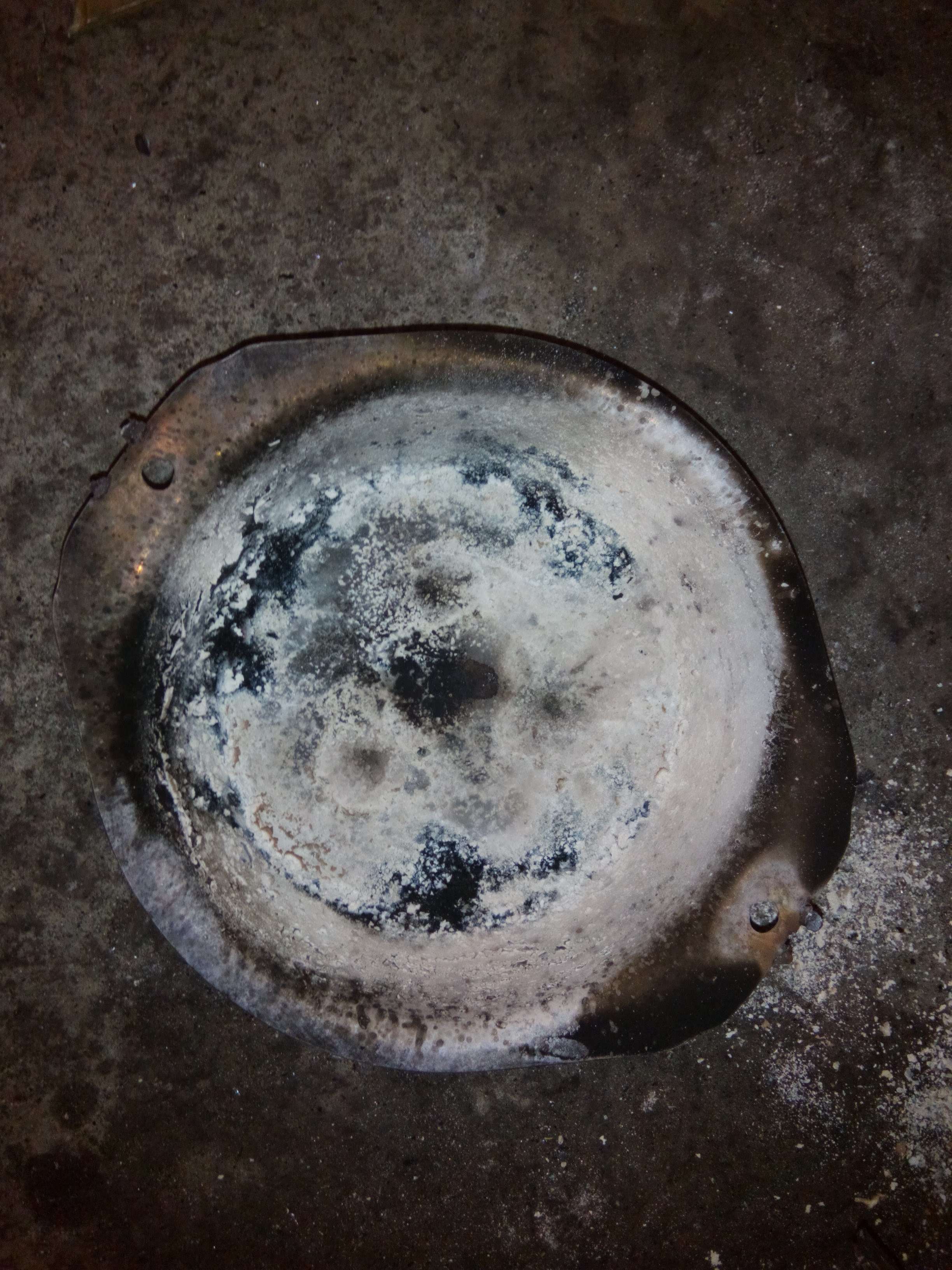

в чаше белый пепел и налет
струя около 2,5мм в диаметре



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 7

учту..спасибо!!!



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

"расплавилась сковорода"как вариант- у вас пряможег, попробуйте уменьшить первичку в половину.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Согласен с ув .step уменьшить первичку и увеличить площадь испарения.
Не делайте выводов после 30 мин поработать должна хотябы пару часов.
Чем дуете и регулируете



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

дую 2108 через регулятор напряжения
2 часа...???))
у меня после 15 мин работы температуру с 0 град поднимется до 80 в 30 литровой рубашке и включеным насосом через 15 радиаторов
проблема то в том что либо режим горения с подачей струеей около 3-3,5 мм либо с тонкой струей с пламенем вокруг чаши итд..

сейчас ниже все распишу что и как с фото и видео



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Радиаторы по сколько секций.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Всем доброго времени сток.!!
Только приехал домой..
За сегодня установил вент от 2108 пока по колхозу на настройку
(давление в разы больше)
сегодня и дожигатель перемещали по высоте и чашу и отверстия все заваривали начиная с нуля в общем

теперь синее пламя изредка проскакивает огонь..

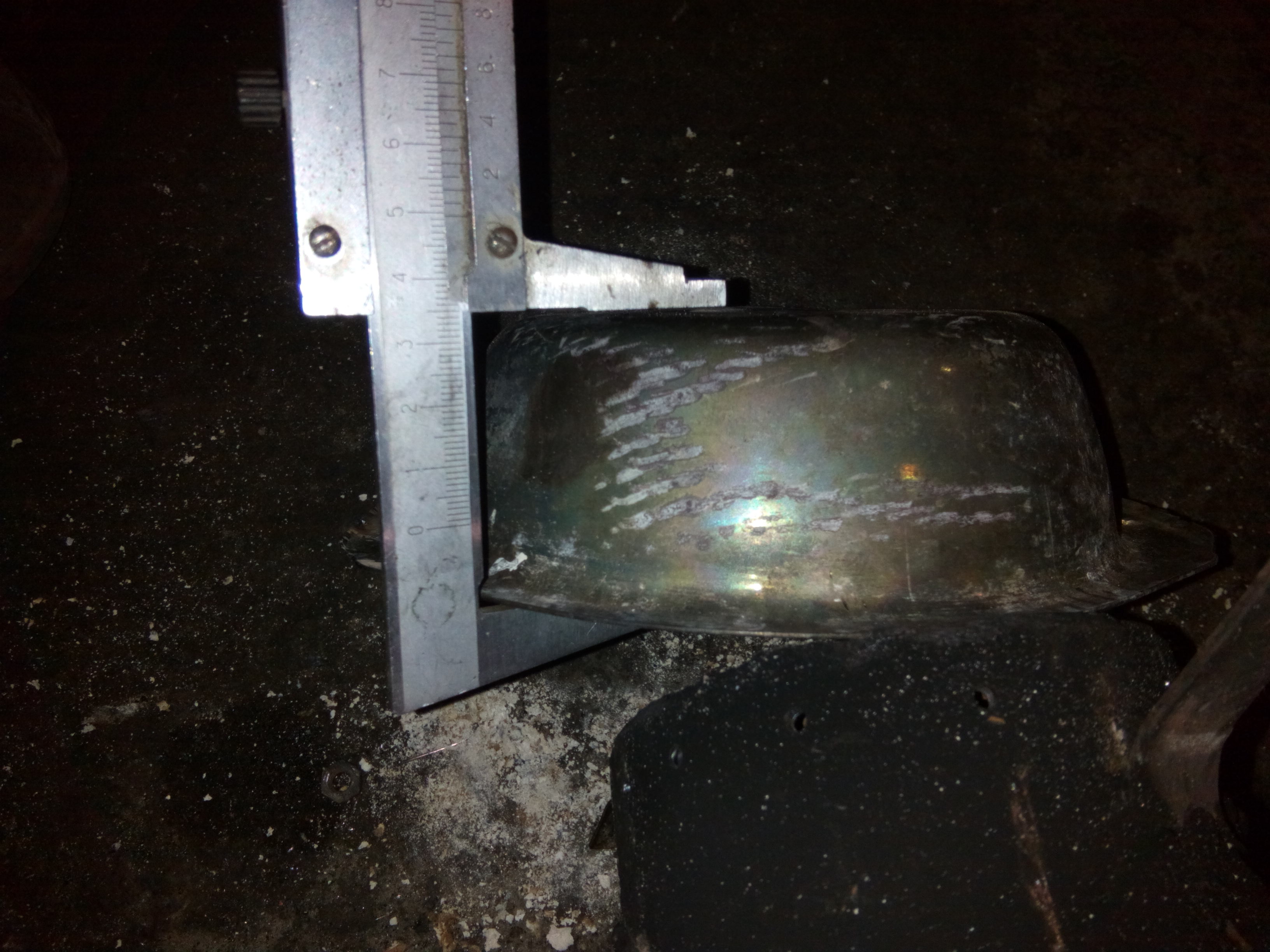

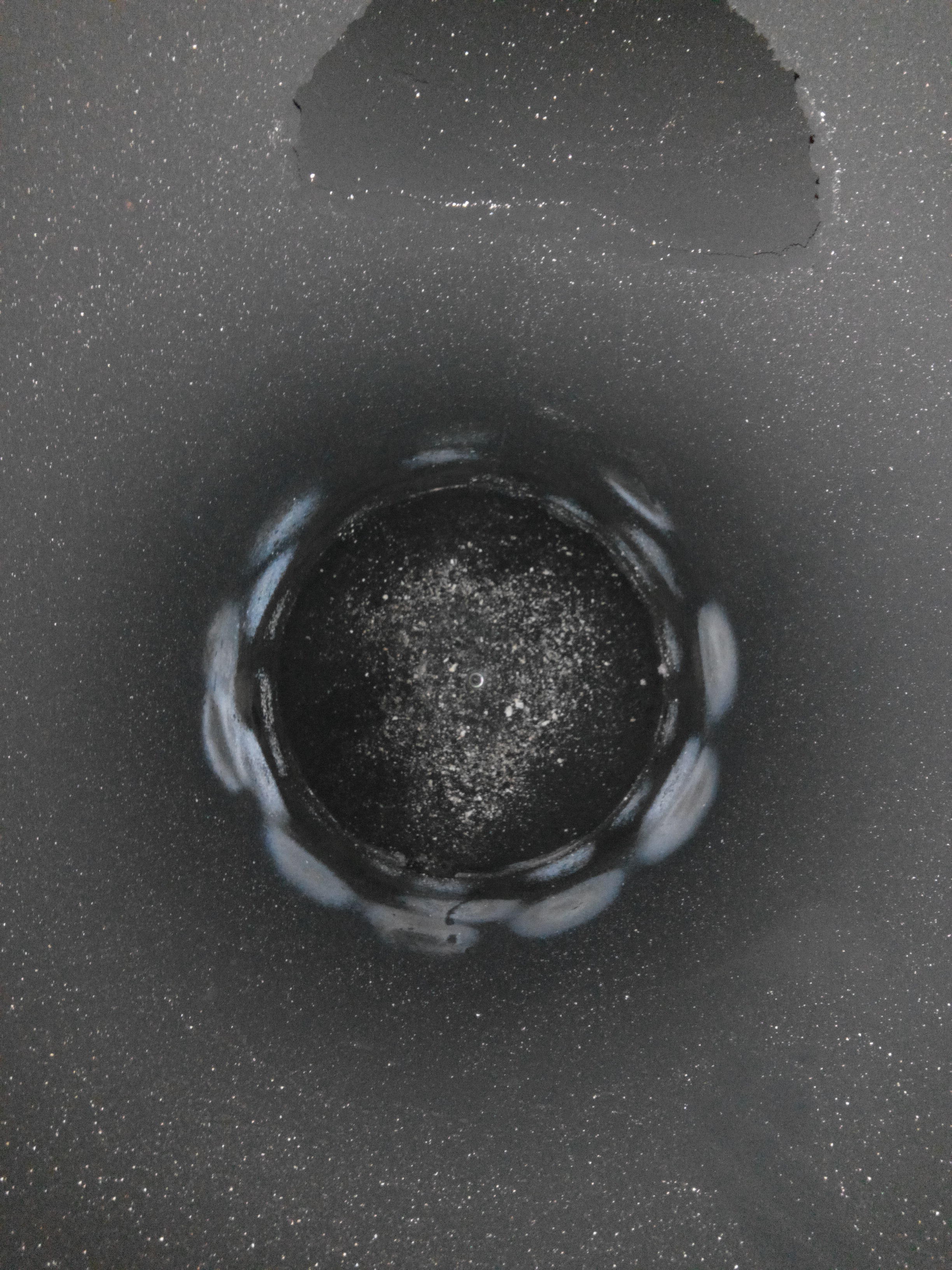

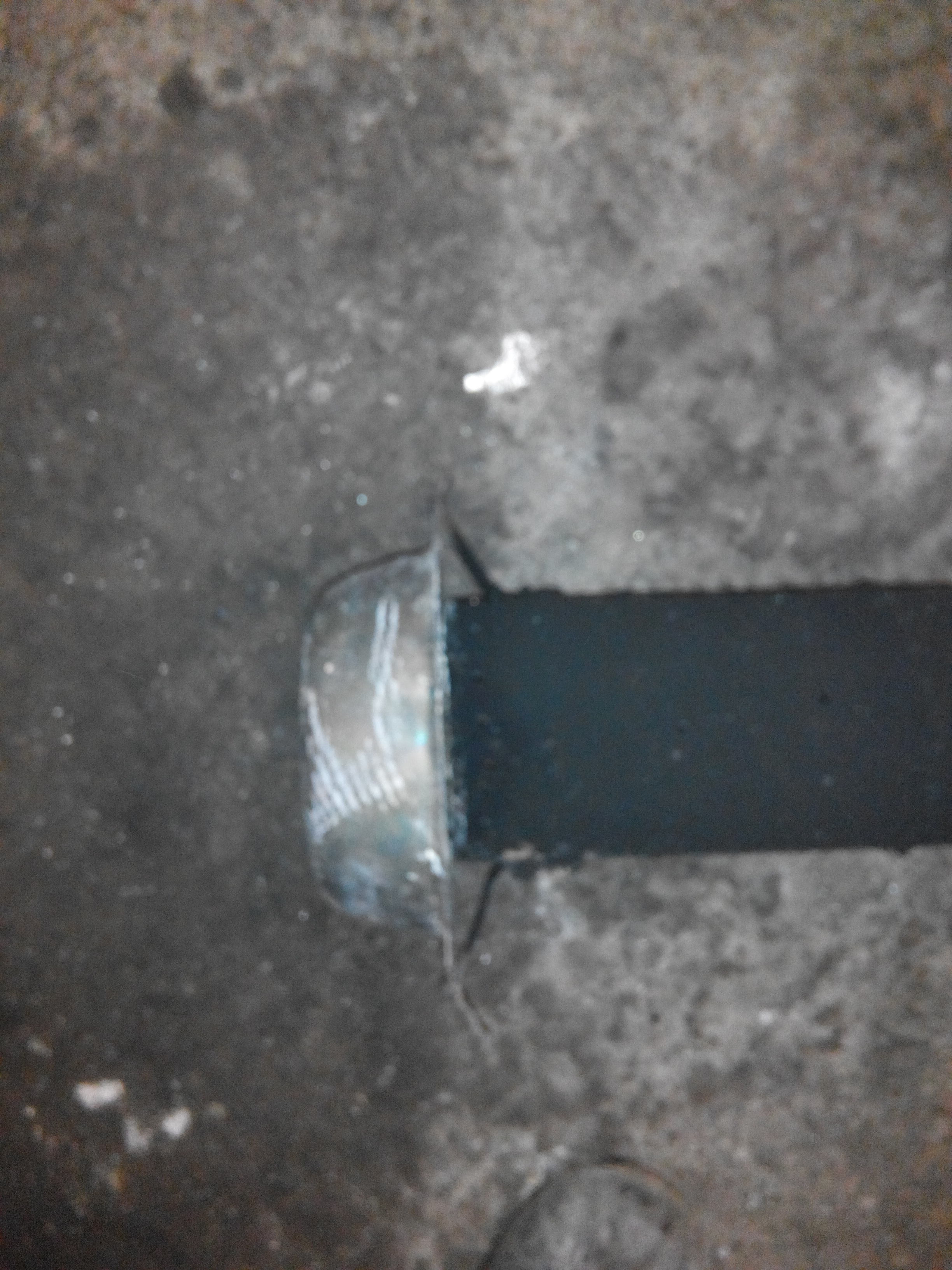

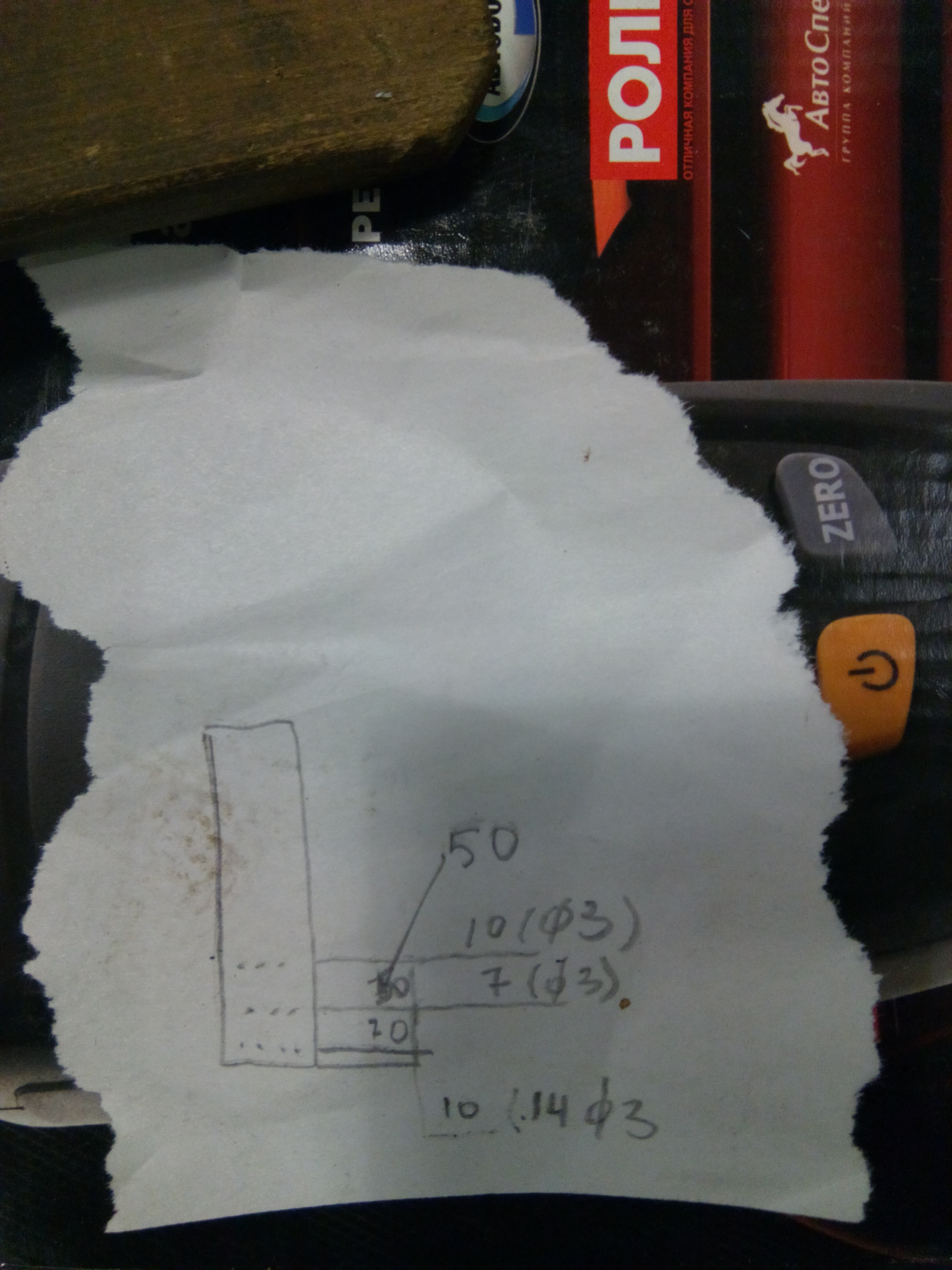

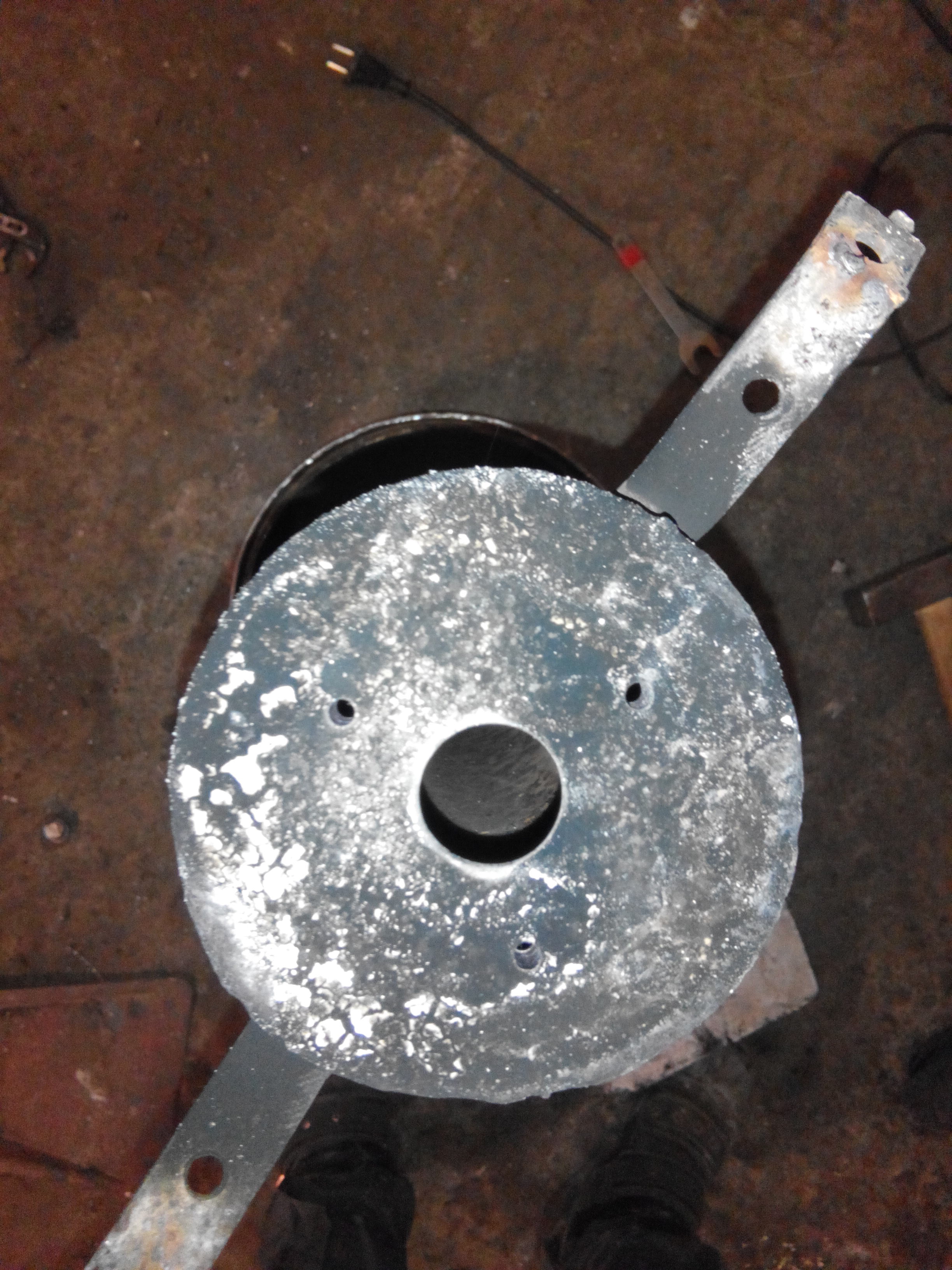

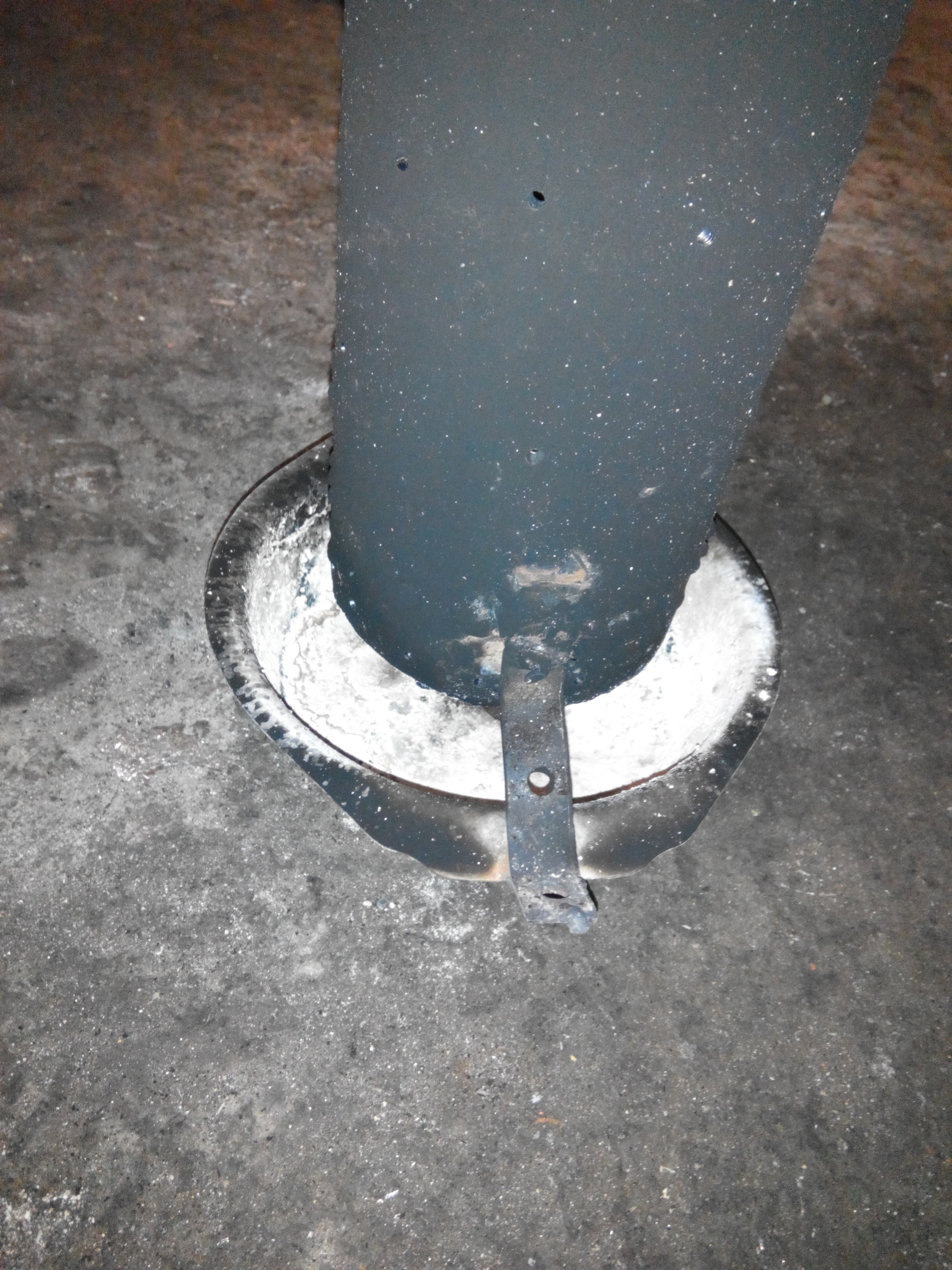

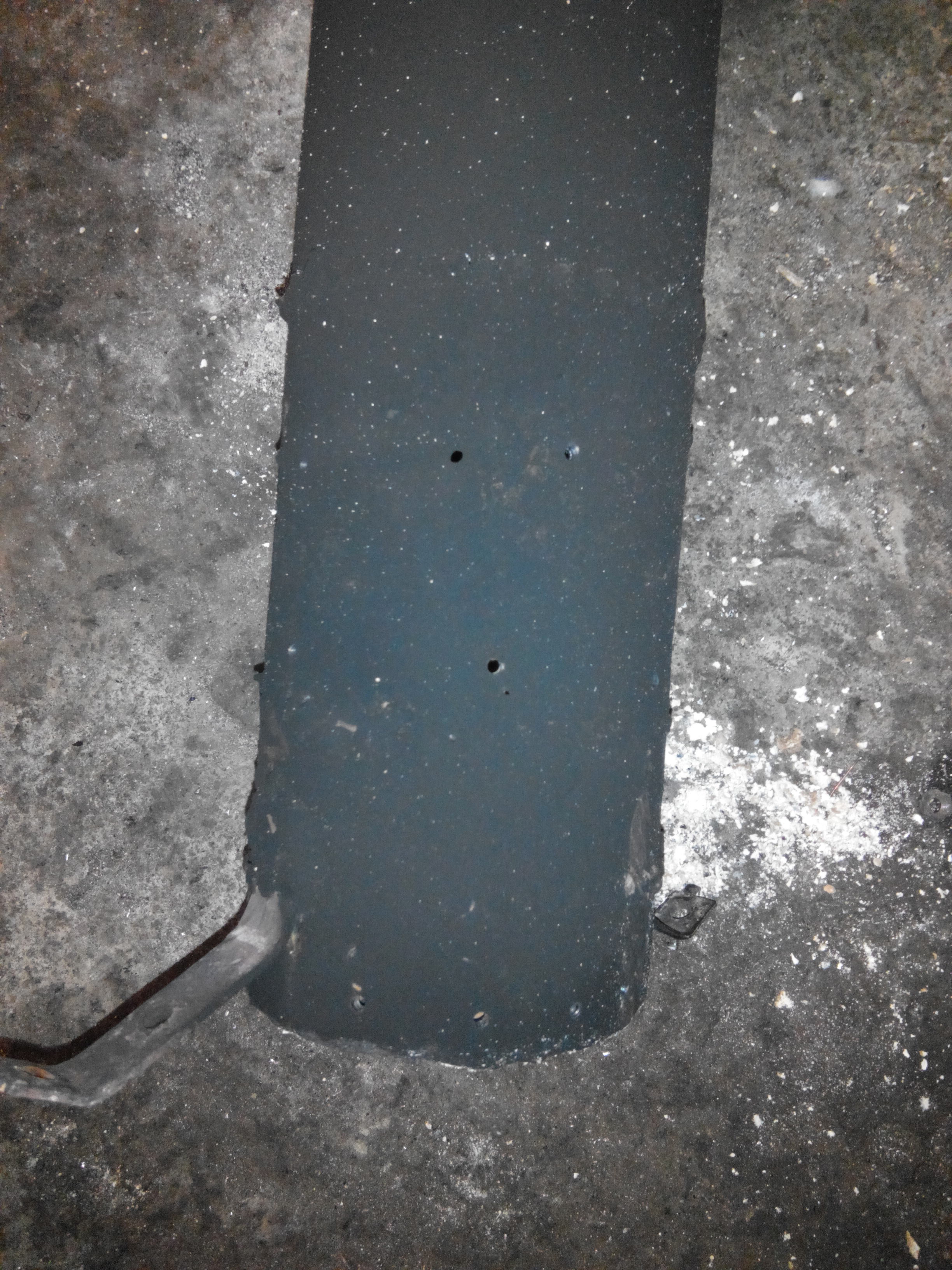

размеры и геометрия на фото видео прилагаю...
расход громадный ((см выше отписался по расходу)
все фото и видео с последнего варианта



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

продолжение



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

6 алюминевых по 5 секций и около 9 железных что из трубу на которую насажены пластины
