Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Доброе утро :-)

Я подозревал, что будут вопросы по поводу охлаждения зоны горения.

Но, как правильно сказал remix59, мы забираем тепло со стенок, и тут же отдаем его обратно с воздухом наддува. Имеем только транспортные потери.
Подогретый воздух подогревает масло, которое идет по трубке внутри дожигателя, и масло подается уже несколько подогретое.
Попадая в зону горения через отверстия дожигателя, горячий воздух повышает температуру пламени и улучшает сгорание.

Температура воздуха на входе дожигателя 130-280 гр. (мерял термопарой тестера). А это плюс 100 гр минимум к температуре пламени.

Лучше иметь более холодные стенки камеры сгорания, но бОльшую температуру пламени. Чем красные (или близкие к этому состоянию) стенки, и охлаждать пламя холодным воздухом наддува, снижая его температуру.
Примерно так я соображал, когда решился таким образом дорабатывать конструкцию.

Насчет подогрева воздуха от дымохода - в моей конструкции это осуществить невозможно, с дымохода и так снимается практически все, что там есть.
Пришлось даже бороться с конденсатом (эту проблему решил автоматикой, повзаимствовав принципы управления у ТТ котлов - у них тоже проблемы с конденсатом из-за огромной площади теплосъема).

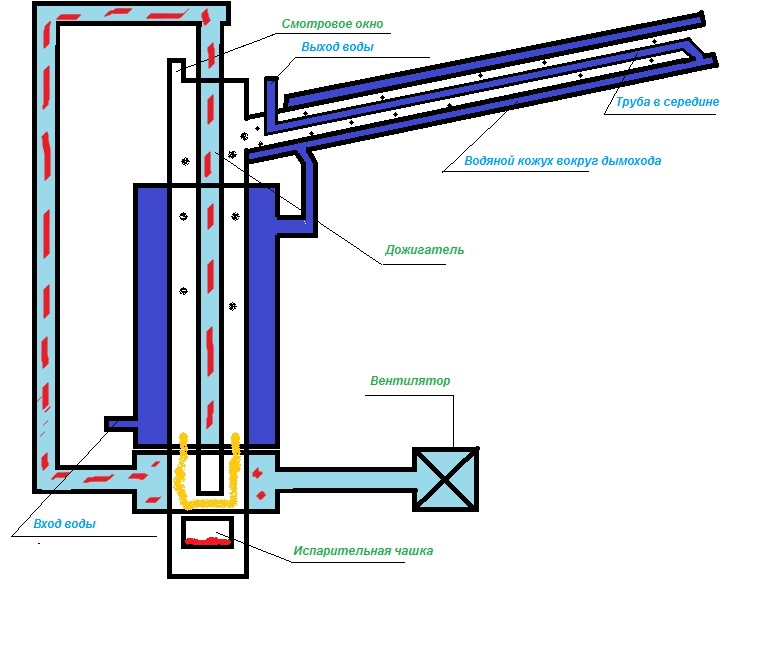

Вот более полный эскиз моей конструкции (длина теплосъема с дымохода чуть больше 2 м):



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Автор же написал что из за подогрева воздуха стенки перестали быть красными!!!
Значит температура упала!!!причем градусов на 200 минимум, а то и все 400!!!

Я тут недавно и тоже хочу собрать котел на отработке, только сразу двухходовой, с зольником, нижней подачей, разделительным диском, предварительным подогревом масла и воздуха, подачей масла с помощью насоса от "Урала",независимого от отключения электроэнергии.

Из опыта изучения работы доменной печи и сталеварства в целом можно сделать вывод, что эта печь не тушиться никогда и каждая калория используется для поддержания температуры в печи!!!
Представьте что подачу воздуха брали бы прямо с улицы где зимой минус 40 градусов!!!
Печь конечно бы затухла!!!
Поэтому на данном предприятии есть так называемые "горячие комнаты"!!!
Поясню!!!
Выхлопные газы от расплавленного металла и конечно же кокса проходят сквозь наваленную сверху руду вперемешку с коксом и конечно же металлоломом для стабильности температуры, от чего данное сырье нагревается!!! (у нас это отработка) Далее менее горячие (под остывшие) газы проходят через длинную, кирпичную комнату с кирпичными перегородками и нагревают ее примерно до 200...300 градусов после чего газы уходят в трубу.
Когда комната прогревается до 300 градусов огромные затворы переключаются и выхлопные газы нагревают уже вторую комнату, а через эту нагретую комнату подают воздух в печь.
Получается что перед подачей топлива и воздуха его нагревают до как можно большей температуры, что бы быстрее шла плавка чугуна, но эту температуру не берут с самого "ядра", а только из отработанных газов!!!

Так что вдувать холодный воздух или подогретый за счет "ядра" это одно и тоже - ничего хорошего не выйдет.
Уверен что у Вас (автора) и температура выхлопа понизилась за счет остывания камеры сгорания, а должна наоборот повыситься и еще сильнее нагреть подающий воздух!!!



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Видео горения в максимальном режиме.


Справа виден небольшой подсос воздуха через дверку чистки. Он и дает легкий красноватый оттенок пламени.
К сожалению не могу полностью справится с этим подсосом, в идеале нужно переварить конструкцию - сделать уплотнительный паз с асбестовым шнуром как в ТТ котлах.
Но делать это во время мороза нету вдохновения



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Хорошо горит!
Что"гуру" скажут по поводу синего пламени???
Какое лучше- синее или желтое???



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

В воздухонагревателях я писал что сделал подачу воздуха с улици,и вот результат,при -13
Стенки камеры такиеже красные,расход топлива не изменился,а вот температура дым-газов увеличилась на 10 градусов
Прогрев помещения немного быстрей
Из изменений-между рядами которые работают образуется чёрный налёт,но сажей его не назавеш.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

К сожалению Ваши теоретические выкладки не соответствуют действительности. Температура выхлопа существенно повысилась (время выпадения конденсата снизилось почти вдвое на запуске (до 11 минут против 20). После ввода в эксплуатацию автоматики конденсат вообще перестал выпадать.

Время прогрева до 40 гр системы радиаторов снизилось с 50 минут до 35-40 (что тоже говорит о существенном повышении температуры отходящих газов).
Минимальный режим котла снизился с 1 лч до 0,8 лч - что так же говорит о повышении эффективности горения и отличном тепловом режиме.

Специально для Вас могу померить температуру отходящих газов с подачей воздуха через камеру подогрева, и напрямую.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Нужно еще понимать, что подогревая воздух, мы снижаем его плотность. А это значит, что при одинаковом наддуве мы подаем в котел Меньше кислорода.

При понижении температуры входящего воздуха, мы повышаем его плотность, и при одинаковом наддуве мы подаем в котел Больше кислорода.

Увеличение температура дымовых газов у Вас скорее всего связанна с бОлшим количеством кислорода в наддувном воздухе за счет его бОльшей плотности. Того же результата (а скорее всего и большего) значит можно было добиться увеличением эффективности наддува.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

И наверное самое главное в вопросе моего исполнения подогрева - у меня просто нету другого варианта подогреть воздух. водяная рубашка на выхлопе снимает почти все тепло производимое котлом.

И красный метал на корпусе котла мне оочень не нравится. Красная чаша для испарения - это отлично.
Её можно в крайнем случае заменить через месяц-два-три как прогорит.
А котел латать через пару сезонов не очень хочется.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Так с этого и надо было начинать!!!!
Тогда нужно делать топку из нержавейки и будет счастье!!!



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Топка из стали более эффективна в виду лучшего излучения-обосную
У меня имеется две топки(реактора) одинаковой высоты и диаметра ,только одна из нерж.толщиной 1мм,другая из стали 4мм
Стальная работает лучше.



Re: Котел на отработке с наддувом и автоматической подачей

4 мм при наддуве-многовато.Тогда нужен хороший вентилятор.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Что Вы имеете в виду под излучением?

В чем выражается улучшение в работе?

Может есть какая то связь с толщиной метала?



Очень интересен этот вопрос, можете рассказать поподробнее?
Просто я сам задумывался насчет того, чтобы использовать нерж в следующих котлах.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Сталь является католизатором горения ( железо) углеводородов. И никель тоже является катализатором!!!!



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Где про это можно почитать?



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Лучше если желтое.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

У чернухи теплопроводность выше, нежели у нержавейки, вот от сюда и "танцуйте".Коэффициенты теплопроводности основных строительных материалов в размерности Вт/(м*К)=Вт/(м*С) и плотность. DPVA.info - Инженерный справочник



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Танцы в соответствии со временем и расширением границ познания меняются. Сам занимался использованием и чернухи и нержавейки, а теперь вот думаю, что всем нам придется обратить внимание на керамику.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Вообще тогда из меди надо делать! Давление небольшое, пайка и вперед! Только вот как с прогаранием не знаю!



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

У меня на синем пламени при одинаковой подаче больше выход тепла... Или есть еще критерии?


Да и в интернете из этой темы много информации именно за Синее пламя, например:



Re: Котел на отработке с наддувом и автоматической подачей

Какой диаметр дожигателя на вашем котле?
Я сделал дожигатель из трубы диаметром 76мм, с торца дожигателя сделал 9 отверстий диаметром 3мм.. Поставил разделительный диск, горит сине-белым пламенем, остаток шлака белый, рассыпчатый не воняет вообще при чистке.
Если надо могу схему нарисовать.
