Котел на отработанном масле своими руками

Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Уважаемые Форумчане, огромное всем спасибо за любую информацию которые вы оставили на форуме!!!
Сегодня установил шибер, пересверлил отверстия в дожигателе, и о ЧУДО- ОНА ЗАРАБОТАЛА. Этот нежный звук, красота цвета пламени. Вообщем адреналин нереальный, эйфория пока не улетучилась. До этого экспериментировал месяц, горела просто раздувая пламя, думал что так и должно быть, хотел ставить вентилятор с наддува детских батутов, думал только тогда изменится цвет горения и пламя поднимится. Теперь самое главное понял, не надо опускать руки, (уже хотел) истина где то рядом.
Про конкретно взятый чертеж сказать не могу, брал везде по немного, Единственно Эд1975 посоветовал пересверлить отверстия на 3 мм.
Немного опишу котел т.к. вопросы еще есть по доработке. диаметр (не баллон) 300 мм, высота 1100 мм, нижняя камера в теплообменнике, вставлена труба 250 мм утепленная по бокам и снизу ватой из газовой плиты и асбестом.С чисткой проблем нет, позже выложу фото, там покажу. Подача топлива нижняя, позже буду делать верхнее, была задача запустить горение. Котел наддувный, вентилятор с трактора дт с приспособленным мотором 220 вольт. С 12 вольт заморачиваться неохота, есть генератор 5 квт с автоматикой. Вообще котел хочу как можно мощнее, с топливом проблем нет. Топлю теплицу 600 кв.м.. Автоматику буду ставить с горелки Китурами, есть хорошие знакомые которые ими занимаются. С комплектующими проблем нет. Топить ими пробовал. 150-200 литров соляры в сутки. Нерентабельно. Электричество 70 квт, нереально, стоит свой трансформатор 160 ква Жалко Работае в нагрузке, т.к. еще есть оборудование. Да и не стоит оно этого.
Дожигатель труба 76 мм , с завихрителями. В завихрителях по 2 отверстия 4 и 3 мм. В торце 3 отв. по 3 мм. Стоит разделяющий диск. Первый ряд 30 мм. над диском 8 отв. по 3 мм., через 50 мм еще 8 отв., и так 6 рядов. Кто-тосоветовал начинать сверлить постепенно ПВ тоже пока не делал, но вроде и так разгорелась.
Горит неровно. Языки пламени сине-сиреневые, при соприкосновении со стенкой теплообменника желтые. В нижней камере горения вообще нет. Пламя прозрачное. Языки есть постоянно, но периодически сквозь них прорывается простое горение (Как бы рождается из них). Выше отверстий дожигателя, синее, красивое пламя улетает в дымоход. Я думаю надо еще сверлить отверстия в дожигателе , но вам, Профи, виднее. Подскажите как растянуть горение повыше, просто так для красоты. Мне вообще мужики на работе не верили что получится, даже вставляли палки в колеса, прятали электроды. Отец говорил что это горит бензин так чисто в котлах, когда я ему показывал видео из ютуба, а я их завтра убью такой красотой. Они тоже о таком чуде как пиролиз услышали впервые. Щас доведу до ума котел (очень на это надеюсь), возьмусь за дровяной.Очень затягивает процесс, рад что нашел этот форум.
Всем счастья в Ноаом году, и быстрого выхода на режим Горения.(шутка)



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Если можете поделитесь размерами. интересуют высота. диаметр котла и камеры сгорания и трубы дожига.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

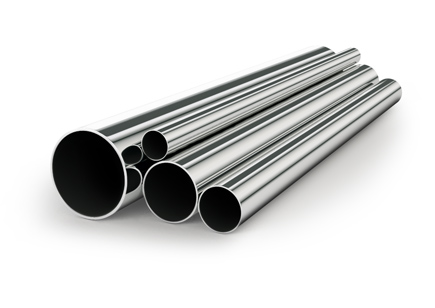

Подскажите на дожигатель в котёл д 150 труба нержавейка 38х1,5 не тонкая стенка будет.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Смотря какая ставил 1 мм 08 х18 н10Т хватало на 3 дня, необходим материал хн45 Ю, остальное горит и очень быстро!



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Пардон, читайте предидущее сообщение



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

думаю тоже о розжиге но пока никак если что-то получится просьба сообщить так же обещаю со своей стороны



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

думаю тоже о розжиге но пока никак если что-то получится просьба сообщить так же обещаю со своей стороны



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Труба 150х1000 рубашка 220х800 из нержавейки 1 ммAISI 430(сделали под заказ цена 2800р+доставка).Снизу будет сьемная топка из нержи с лючком для чистки и розжига.Дожигатель 38х1.5 зеркало 304 в магазине видел .Вот и вопрос выдержит ли на дожигателе эта нержавейка.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

По дожигателю вопрос отпал .Поеду по черметам.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

попробуй, узнаешь !



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

УВ.olejik . Да выдержит Вы будете подавать воздух внутри дожигателя за щёт этого , дожигатель будет служить долго .. Вопрос в том соответствует ли госту метал . Если смотреть то дымоходы у печей разогреваются до красна и нечего стоят а у Вас дожигатель охлаждается воздухом . с уважением .. ТЕРМИЧЕСКИЕ ИСПЫТАНИЯ НЕРЖАВЕЙКИ ..



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

У меня дожигатель плывет, чернушка 32. Придется наверно низ заменить на нержавейку. Проще из листра загнуть и толщину можно любую и диаметр.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

ruslan58, Подача масла сделана сквозь дожигатель?



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Метр камеры сгорания мало для нержи. У нее теплопроводность хреновая. Придётся делать экономайзер. Если используете котёл из нержи, дожигатель желательно тоже из нержи. В виду хреновой теплопроводности в котле температура выше чем в котле из чернухи и дожигатель может долго не жить. 50*1,5мм дожигатель из нержи живёт уже третий сезон (не зеркальная), думаю это не принципиально .



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Согнуть в трубу лист из нержи - геморой ещё тот плюс сварка (её ведёт ппц как).Гнул на 115 высота 100 из двух частей вспотел раз 15,а как начал варить её повело хоть прихватывал сначала и струбцинами стягивал в тисках. Лучьше поищи готовую.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Про экономайзер можно поподробнее.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

я тоже хочу прочесть про него...



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

По простому теплообменник на выхлопной трубе. У нас просто на котельной его так называют.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Да, верхняя подача



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Я жестянщик-сварщик, готовую для меня сложней достать.
