Котел на отработанном масле своими руками

Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

фото нижней головки дожигателя и его вариации



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

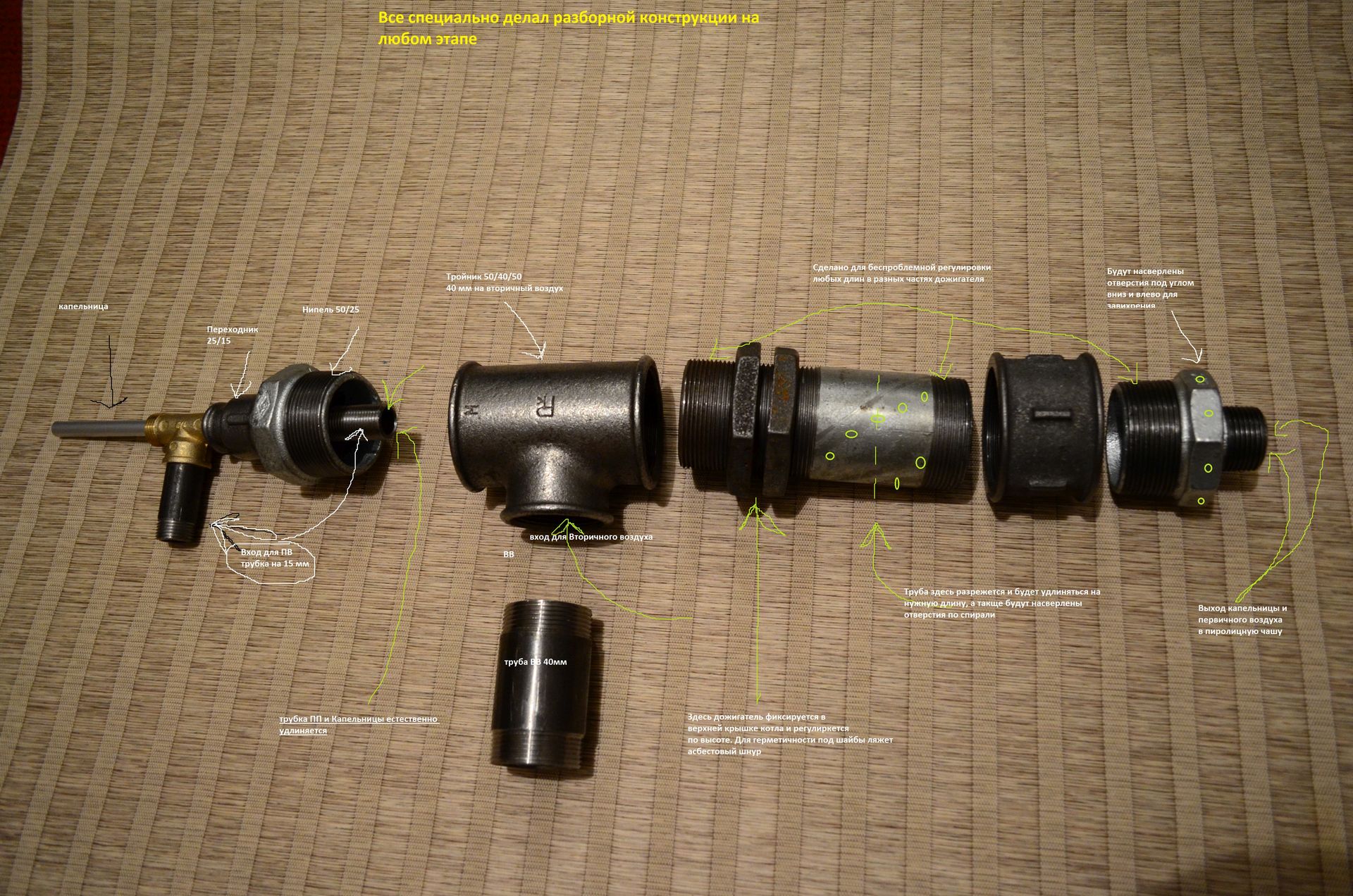

Вот расписал что к чему на дожигателе.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Извините за большой вес фото, пока не научился урезать и правильно вставлять сюда все сразу



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

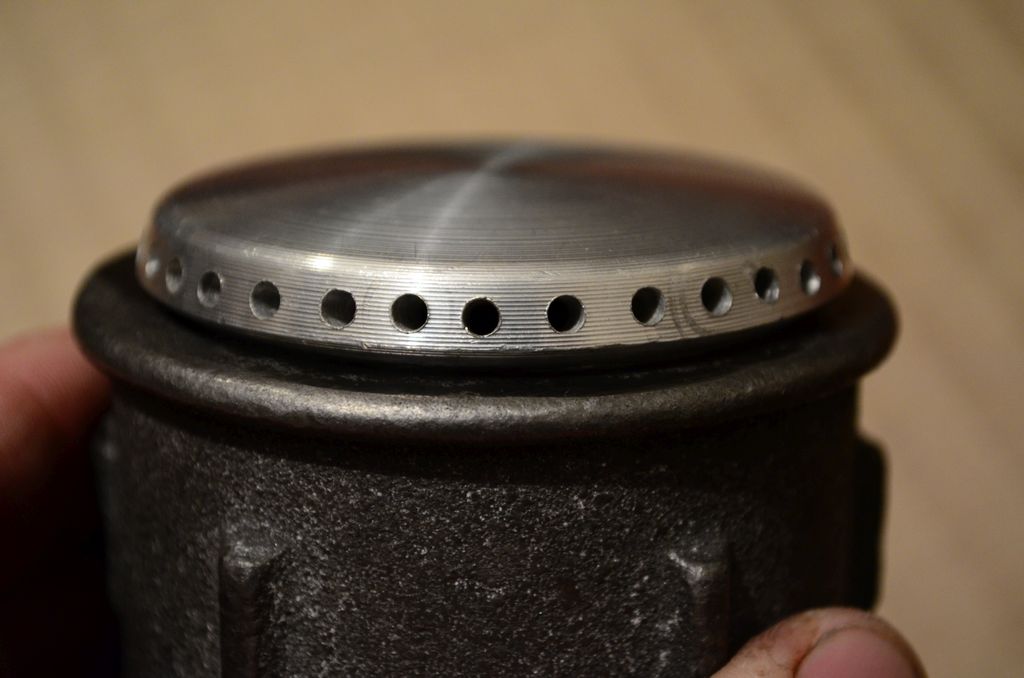

Интерестно будет ли работать комфорка от газ плиты внизу дожигателя или стоит выточить такую же из металла и также под углом насверлить отверстий? естественно в камфорке будет в центре отверстие под ПВ и капельницу.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Все сделал разборным и с возможностью регулировок высот любого узла.
Да... Забыл упомянуть, что котел бдет с водяной рубашкой в виде газового пропанового балона, ну а топочная часть будет труба 219 мм сквозь весь балон. Дожигатель 50мм. Еще все никак не могу понять как сделать самую нижнюю часть котла, семную или нет.... и сделать внутри кострульку из нержи или тарелочку?



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

УВ.brodnitsa. Вы сделайте экскиз котла , который собираетесь сделать с указанием размеров + какой будет дымоход и его схемку ..



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Однозначно алюминия , дюрали и подобных сплавов в этой конструкции быть не должно ( они просто расплавяться ) . По фото не пойму длина дожигателя коротковата ( как по мне ) - это больше годиться на печь с верхней камерой сгорания .



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

эд1975,посмотрите, пожалуйста третье фото сброшенное мною там расписано что к чему, труба будет разрезаться и удлиняться. По остальному понял... комфорку ставить не буду, попробую выточить такую же для опыта в металле, а так поставлю нипель и насверлю отверстий, все по тому же фото.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Сейчас сделаю, пришлось отъехать не на долго, нарисую в паинте по другому не умею)))



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

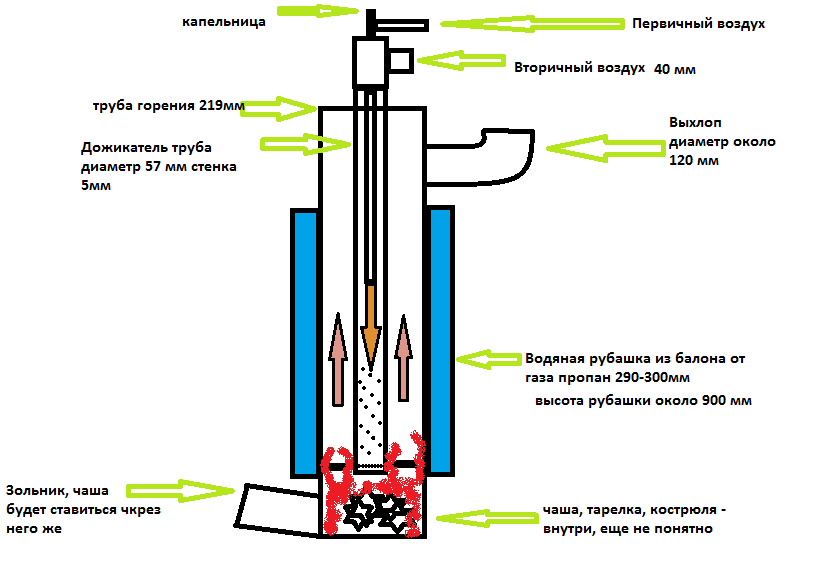

Вот, изобразил как мог)))
соотношение размеров не знаю точно, прошу вашей помощи, котел однооборотный.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Не забудь утеплить низ котла.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Я планирую нижнюю часть котла обложить по кругу обпиленым шамотным кирпичем толщиной 2 см примерно, ну и на дно положу тоже, а снизу снаружи думаю приварить блин на дно толщиной 10мм. Или это уже масло масляное? И хорошо ли шамотный кирпич в топке? или просто мертелем обмазать?



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Про шамот в камере сообщений не встречал . Будет интересен эксперемент . ( тоже блуждала такая мысль но как крепить )



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

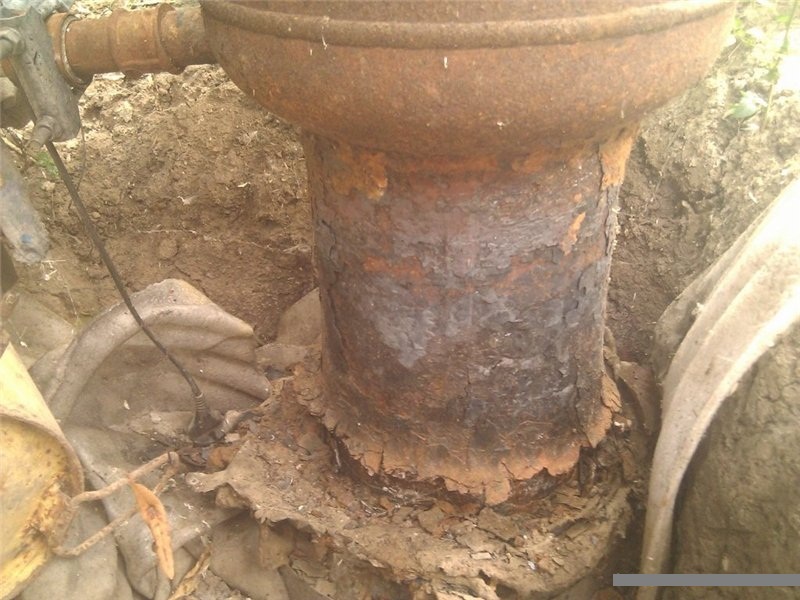

Котёл после снятия утеплителя .. Вот что ожидает - проработал сезон ..



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Дно лучше сьемное--20см
Намертво блин не приваривать ,вдруг захотите срезать
Делайте фотоотчет--где не верно подскажут ув.форумычане



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Думал крепить полукольцами из металла, болтиком к стенке котла сквозь кирпичь.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Думал крепить полукольцами из металла, болтиком к стенке котла сквозь кирпичь.
Скажите, пожалуйста а какой минимальный диаметр топки допускается? ( у меня труба 219, если облажу располовиненым по толщине шамотом то это заберет от камеры примерно 6 см, тоесть камера составит 159 мм. В высоту тоже можно облажить на 125 мм а можно на 250 мм - на какую высоту обкладывать? У ША 8 окнеупорность 1690 градусов по Цельсию
[
Тоесть обрабатывается легко и обложить саму камеру сгорания не составит труда. Но помогите по вопросам выше о топке, для дальнейшего продвижения.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Вот вот , если делать один раз и надолго то камеру сгорания надо как то обкладовать . ( Кирил бьетьса над этим вопросом еже не первый день ) brodnitsa Высоты кирпича будет достаточно ( выше не надо ) С такой камерой печи работают но и расход соотв. бедет меньше .



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Высоты на ребро 125 или на стояка 250?



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

на стояка 250 .
