Котел на отработанном масле своими руками

Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Доброго дня форумчане.
Наконец-то решился на изготовление нового котла, пока у всех еще идет отопление и практики могут подсказать или подкинуть идеи.

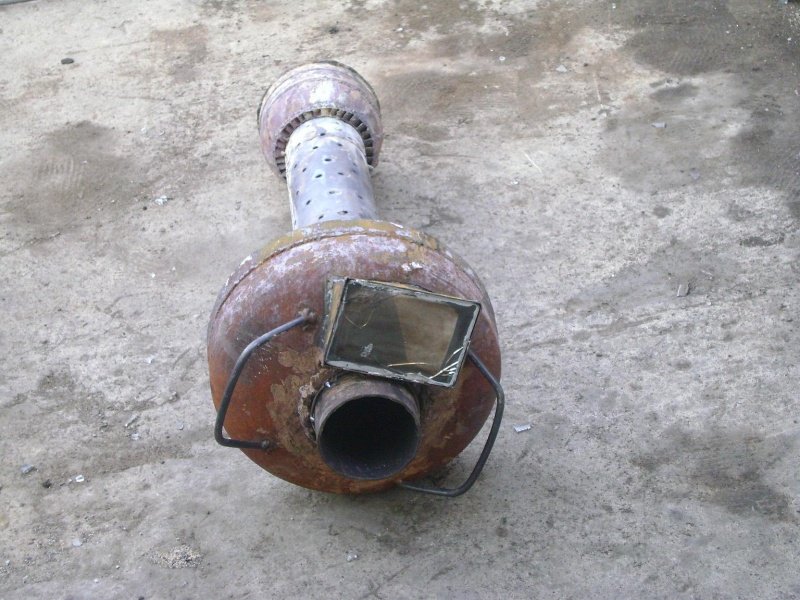

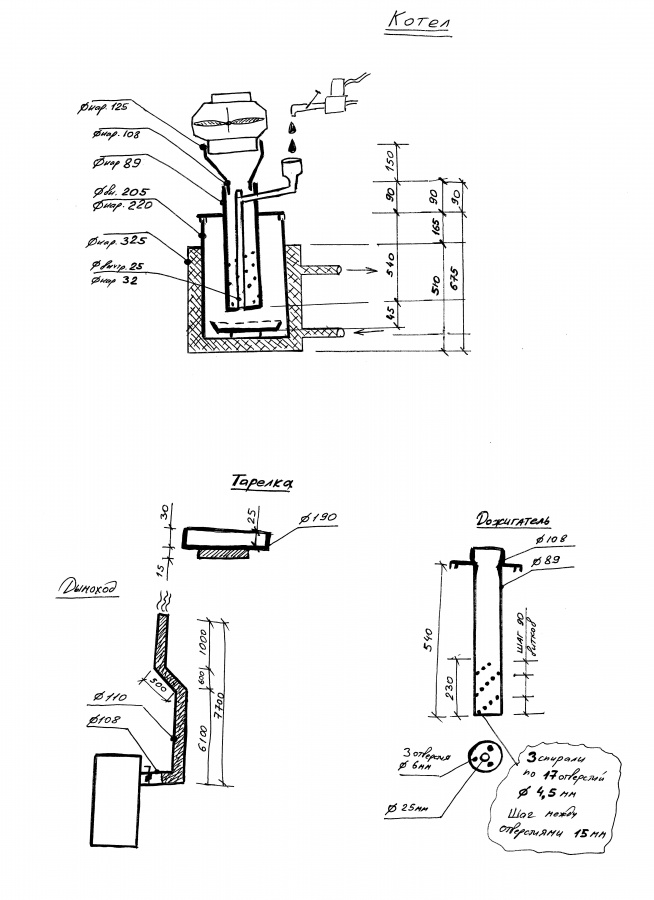

Имелся котел, где была неудачно расположена рубашка и который не удается вывести из пряможега (при вставлении утепленной пиролизной камеры от водяной рубашки остается примерно 30 см на водяную рубашку)

Технические данные:
Двухэтажный дом, Г.Волгоград, 150 алюминиевых секций, пластиковая разводка 32 и 25 трубой. Объем теплоносителя где-то 150 литров. Температуру теплоносителя ограничивал 75 градусами.
Дымоход 110 мм, 7,7 метров высотой.
Отдельностоящая котельная имеет размеры 1.8*1.8 м*3.5 метра(высота).

Хочу сразу учесть следующие условия:

1. Разборный низ для того чтобы не вытаскивать всю конструкцию при промежуточных чистках и при прогорании заменять лишь нижнюю часть, а не переваривать весь котел с рубашкой. Думаю использовать в ней так же нержавеющую вставку для продления жизни котла.

2. Использовать зольники для промежуточной чистки отходов пылесосом
3. Использовать верхнюю подачу масла. Смущает как масло будет пролетать сквозь разделительный диск. Предположительно нужно отверстие делать для свободного пролета капли масла
4. Самое непонятное для меня какой котел делать: однопроходной или двухоборотный.
Котел будет стоять в пристроечной котельной в кирпич весте с 400 литрами запаса отработки, отапливать который особо нет необходимости. В двухоборотном смущает необходимость использовать дымовые трубы сквозь водяную рубашку, т.е как я понимаю искать лазерную резку. В крайнем случае и ее можно найти, но нужно точно знать, пойдет ли это на пользу или сразу лучше теплообменник делать на дымоход.


Вопросы:


1. Какие достоинства и недостатки однопроходного и двухпроходного котлов.
2. Планирую делать внутреннюю камеру из кислородного баллона. или это слишком большой диаметр?
3.Необходимо ли увеличивать нижний размер дабы утеплить пиролизную камеру? Насколько я изучил форум, необходимо использовать соотношение 1:1 размеров пиролизной камеры
4.Как осуществить пролетание капли масло сквозь разделительный диск
5. Каков на Ваш взгляд оптимальный зольник?
6.Наверняка не обратил внимания по незнанию на другие вещи из-за малой практики. Прошу совета.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Плохо читали форум! Разделительный диск имеет отверстие по центру и это отверстие больше диаметра дожигателя!



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

http://www.termoportal.ru/album.php?albumid=469



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

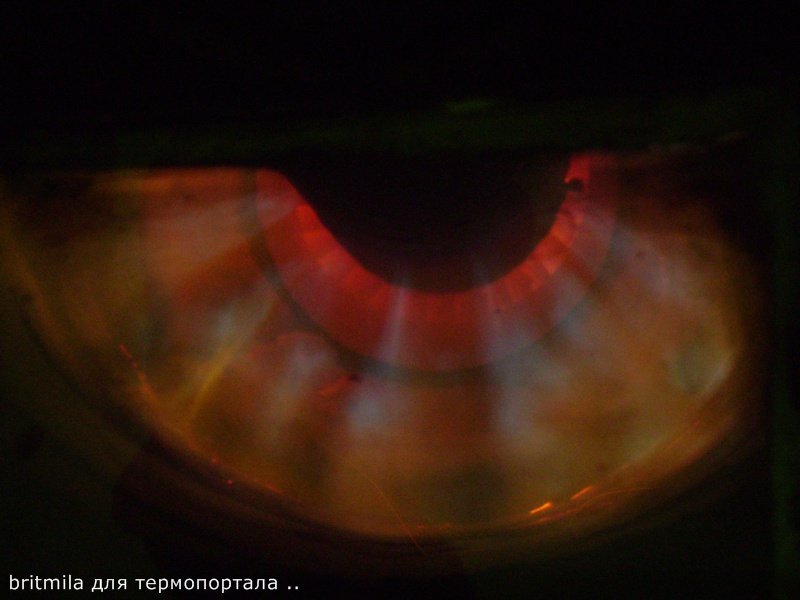

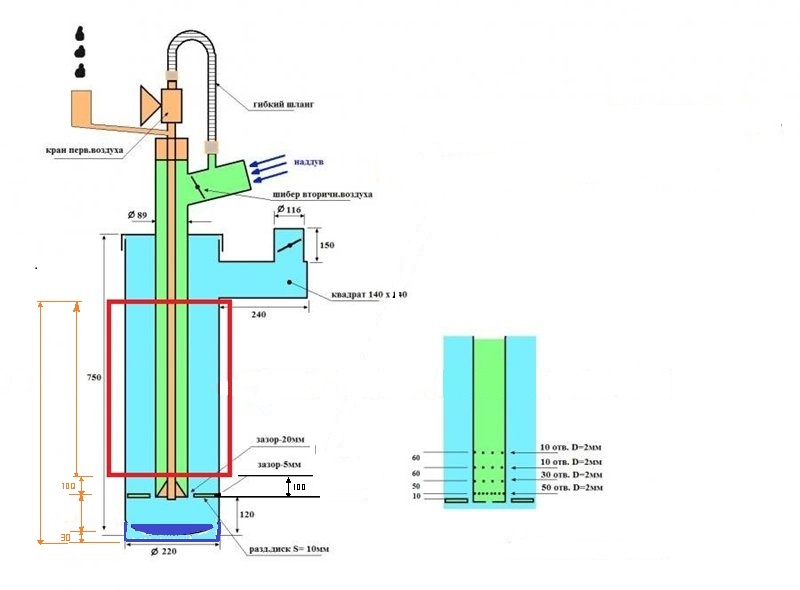

Последнее на чем остановилось обсуждение -что отверстие должно пропускать свободно пары масла и отверстие в нем должно соответствовать площади проходящего через него дожигателя.
В прошлом котле делал 120 мм при 89 дожигателе. Показалось, что если капля свободно будет капать с самого верха через пары (не через трубку подачи), расстояние очень мало. хотел чтобы масло нагревалось при падении со всей высоты котла. В связи с этим и возник вопрос.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

в таком варианте подачи масла вообще будет сложно использовать разделительный диск так как струя пламени в котле идет не однородно и будет сносить капли или струю масла в сторону .
Почему не хотите через центральную трубу? По мне так самый идеальный вариант.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Спасибо за ссылку. Заинтересовал вариант регулирования по высоте диска. Обычно регулируют подъемом дожигателя, а тут регулирование самим диском. Сбоку спокойно должно пролетать масло :)



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Рассматриваю возможность использования центрального канала для:
1. Продувки первичным воздухом
2. Использовать для оттеснения по бокам отходов в полуавтоматическом режиме.
В принципе этим можно принебречь или просто пустить тонкую медную дополнительную прубку.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

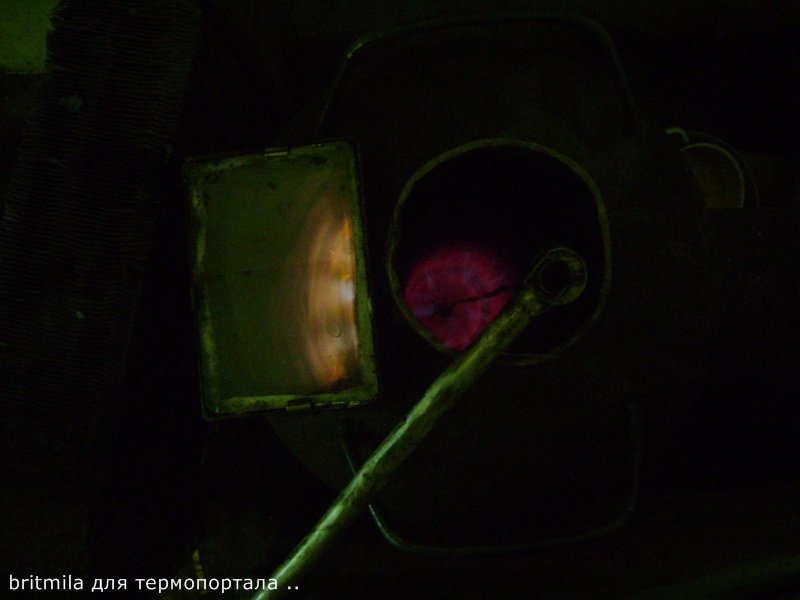

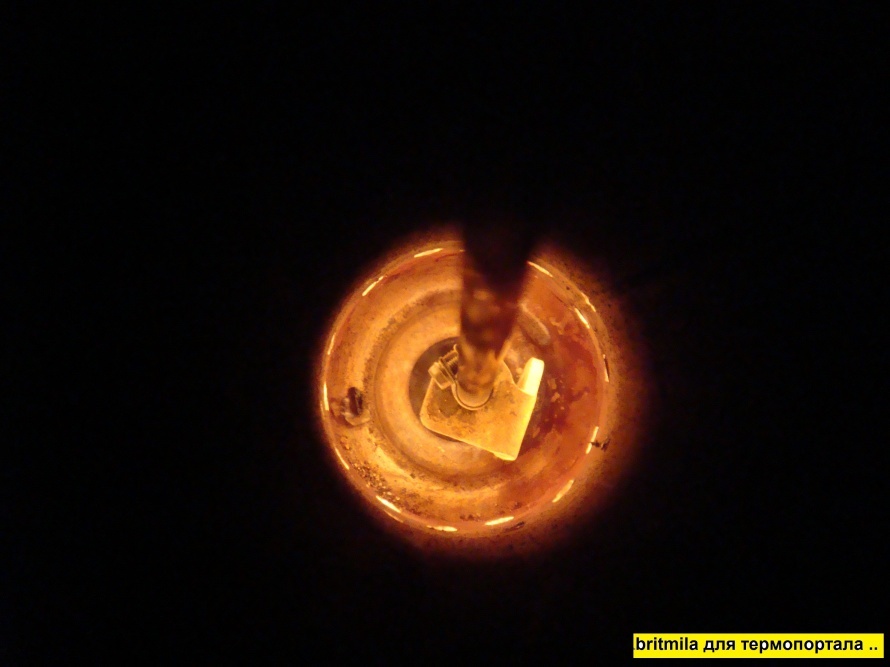

Печь на самотяге и мы видим подачу масла внутри дожигателя - пролетая оно дополнительно нагревается внутри дожигателя .. фото взято с форума ..



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Ув.britmila
Подскажите пожалуйста по поводу однооборотного и двухоборотного котлов. Какой дает больше тепла. Очень не нравится топить воздух.
С одной стороны однооборотный котел гораздо проще в изготовлении. Для двухоборотного нужна спецрезка, как я пологаю.
У вас была практика по использованию двухоборотных котлов?



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

УВ.atlantida-2006. 1 . какой больше даёт тепла не коректный вопрос - возможно с какого агрегата можно больше снять тепла = конечно с двухоборотного .. Необходимо знать температуру в дымоходе , особенно возле дефлектора - должна быть не менее 110 градусов = если будет меньше возможность получить конденсат и мелкую струйку воды внутри дымохода . Если у Вас расход более двух литров в час тогда есть смысл сделать двухоборотный котёл . хотя можно и в однооборотном котле рубашку сделать по длиннее и уменьшить теплопотери уходящие в дымоход .. Тут нужно задумыватся сколько улитка забирает из помещения воздуха для работы агрегата . тогда возмите и снимите тепло с дымохода - но в умеренном колличестве да бы сильно не астудить стенки дымохода .. http://www.termoportal.ru/album.php?albumid=232



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

вопрос, сколько живет разделительный диск в котле ? ну скажем из нержавейки 3 мм (или поведет ?)



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Даже если и не поведет такой диск и работать будет долго, будет служить хорошим отделителем пламя , но свои функции по передаче тепла от пламени в камеру сгорания толстая чугунина выполнит полнее.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Отверстия под второй оборот можешь и сваркой вырезать.(судя по фото в альбоме)



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Котел планируется менее 2 литров в час. В соответствии с Вашей рекомендацией буду делать однооборотный. По толщине металла мне более нравится кислородный баллон. Он имеется в наличии, правда ума не приложу как его деактивировать, разобрать и распилить...Дайте пожалуйста подсказку в каком направлении двигаться.

В котельной имеется притяжная (в низу двери 200*200 мм) и вытяжная 7.7м вентиляция диаметром 150 мм в 3.5 метрах над котлом. Воздух беру из помещения котельной. Минимальная температура при растопке была примерно -18 градусов. Приходилось маслопровод прогревать паяльной лампой, масло становилось гелеобразным и уже не текло самотеком через солиноидный клапан. Буду переходить на шестеренчатый насос. Уже изготовлен, прошел проверку и имеет Шим. Тоже задумывался про нагрев воздуха, вот только беспокоюсь что поведет пластмассовую улитку 2108, да и заскрепит довольно быстро из-за высохшей смазки.

имеет ли смысл заморачиваться с лючком? с одной стороны нужно герметизировать каждый раз, с другой стороны удобно подлесть не демонтируя практически весь котел...
Если возможно, киньте на Ваш взляд удачную модель



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

http://www.termoportal.ru/album.php?albumid=120 посмотрите этот вариант .. Если у Вас дымоход диаметром 150 мм без заужения будет присмотритесь к атмосферному котлу Ув. Ремикса59 . http://www.termoportal.ru/forum35/thread742.html а лучше обратитесь к нашему много уважаемому товарищу SAN он вам на деле подскажет таки Вы земляки и уже знакомы , думаю на месте он лучше будет знать что Вам порекомендовать .с уважением .



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Если Вы планируете греть 150 секций по 0.2кВт это 30кВт,сжигать хотите менее 2х литров (это менее 20 кВт в идеале) минус теплопотери т.к. котёл стоит отдельно.В морозы слабоват будет.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

При потреблении 1.5 литра в час на старом котле температура теплоносителя достигала в системе 75 градусов за 1 час. Далее автоматика отключала подачу топлива и котел остывал. Минус был в том, что общая температура в доме не поднималась выше 17 градусов. Топили урывками по 3 часа в сутки.На новом котле думаю или ставить теплоаккумулятор на мощный котел или собирать котел малой мощности но серьезной надежности.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

УВ.atlantida-2006. Зачем ставить тепло- акамулятор = он ставится от закипания воды . А у вас другая проблема недостаточная температура в помещении - значит плохой тепло съём с регистров .. Если обратка входит 75 градусов и выход с котла 75 градусов в этих пределах . значит вы ошиблись конструктивно в постановке регистров или они ( китайские ) плохого качества и плохо отдают тепло в помещении .



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

У меня такие характеристики были когда я грел просто бочку воды ,только масла 1,8 лил.
Нужно автоматику сделать без аккамулятора ,чтоб на минималку уходил при достижении заданной температуры.Цена около 1.5 т.р.заказывал из китая



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 3.

Выходит из котла 75 градусов, входит порядка 55. Батареи стоят ленинградкой ( снизу подводка).
Проблема в том, что после работы пока доберешься, почистить, затопишь - остается всего 3 часа на топку. Ну отдаст отопление порядка 40 квт за это время в помещения общим объемом 400 м3. Естественно это мало, а засыпать с нестабильно работающим котлом - вообще не вариант. Поэтому на ночь приходится включать 6КВт электрокотел. Вот на этот момент и может пригодится теплоаккумулятор, который может еще пару часов погонять горячий теплоноситель.

Основная моя теплопотеря - бетонные полы толщиной 5 см по голой земле. Дом очень серьезно утеплен по периметру, а вот про полы как-то забыли. Первоначально планировалось использовать дом только весна-лето-осень, но как обычно после полного евроремонта решено было там и зимовать. Переделывать пол будем через год, откопав лишний объем грунта и утеплив полы.

Батареи очень горячие, руки не терпят, но поднимать температуру из-за пластиковой разводки опасаюсь.

Отработку собираю из нескольких автосервисов. Средний сбор - 200 литров в месяц.


Автоматику собирал сам. Есть возможность подцепить для обратной связи Ардуино. Но пока нужен работоспособный котел, который позволил бы эксплуатацию порядка 12 часов без участия человека.

Подскажите пожалуйста, что следовало бы автоматизировать чтобы добиться такого срока работы. Т.е я планирую появится с работы, почистить котел, запустить котел, затем утром встать и выключить. При аварийных показателях ( датчик огня, пару датчиков температуры, таймер работы уже имеются) котел просто выключит подачу, оставив теплоноситель готять 20 минут, пока остывает котел. Интенсивность огня планирую использовать через Ардуино чтобы определить, не пошел ли котел в разнос и не потух ли он , дабы отключить подачу отработки.
