Котел на отработанном масле своими руками

Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

Я имел ввиду какое нибудь соотношение между диаметром дымохода, диаметром камеры...
Рассчитать площадь трубы -это просто. Только логика мне подсказывает что не все так просто, т.е не соотношение площадь дымохода равна/меньше суммарной площади дымовых труб в водяной рубашке... Хотелось бы узнать, насколько...

В излишке автоматики согласен:)
упрощаю...помаленьку



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

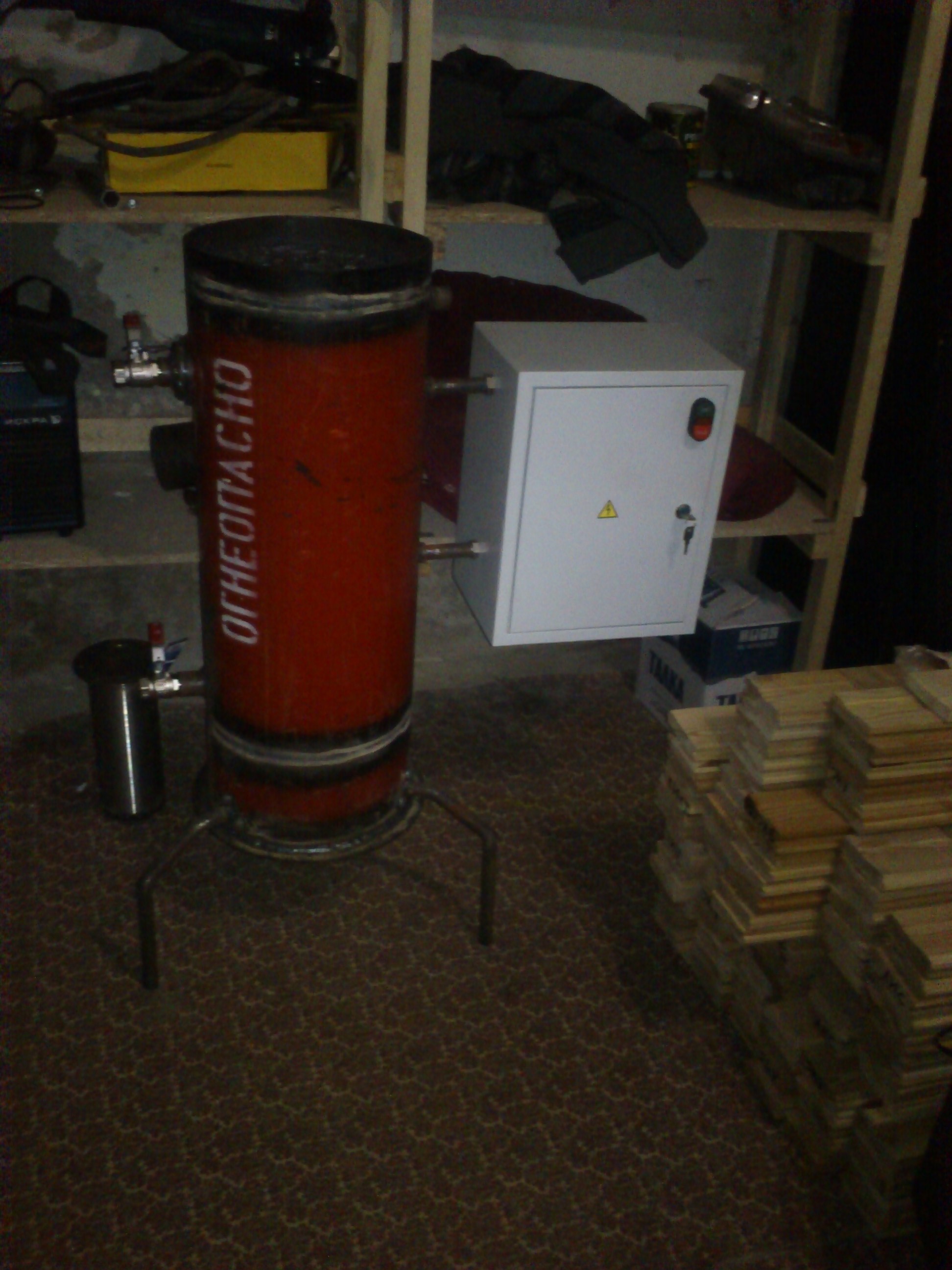

Примерка эл.щита.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

довольно неплохо, только дымогарных труб многовато (но много не мало) хватит и 6шт. 40-х (если топка 159)



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

Здравствуйте уважаемые форумчане!
Сегодня пробовал запустить котел (низ печи хорошо утеплен )
Котел никак не хочет выходить на режим,горит обогащенной смесью (красным)с большой копотью,на минимальном режиме еще как то терпимо,но при подаче немного больше топлива начинает коптить при этом низ печи раскаляется не побоюсь этого слова до ярко красного цвета
и дожигатель тоже

Пробовал заглушить полностью отверстия в завихрителях (отверстия в дожигателе 1 ряд Ф 1.7 мм 20 шт 2 ряд через 35 мм Ф 2 мм 12 шт 3 ряд через 40 мм Ф 2 мм 12 и так далее до 6 ряда
Дожигатель тоже нагревается да 5-го ряда до красна.
Подсоса нигде не обнаружил,пробовал играться первичным воздухом,расстоянием от дна ,но ничего не помогло

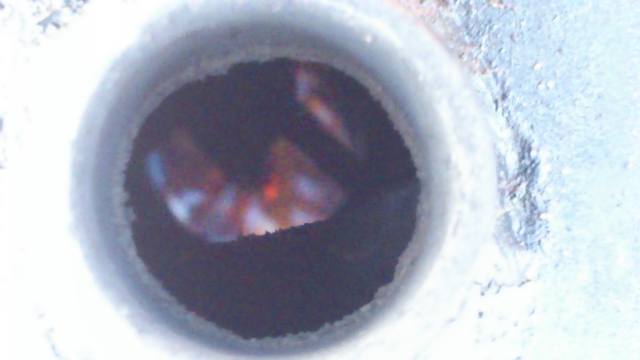

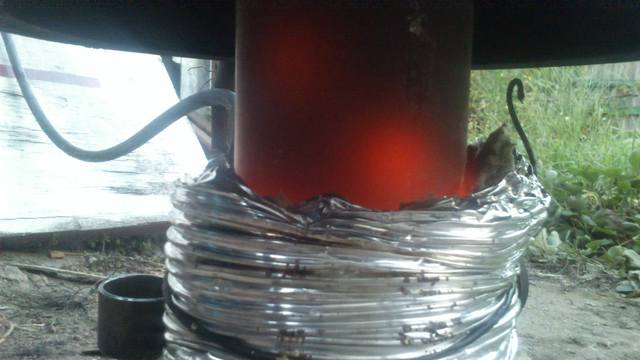

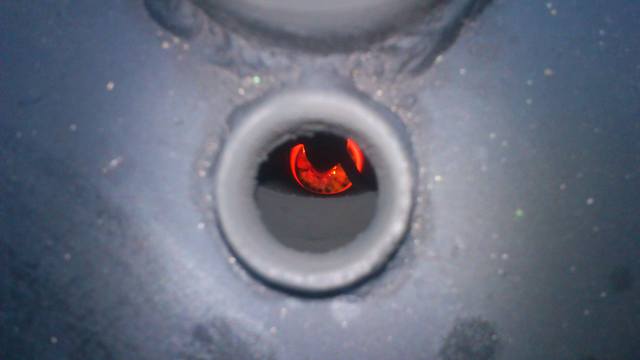

Вот так раскаляется низ печи (из нержи ф 110х270х5 мм)
От низа до теплообменника 350 мм

Снимал низ котла думал идет подсос воздуха на вланцан но оказалось все герметично
От низа печи до первого ряда отверстий 60 мм !

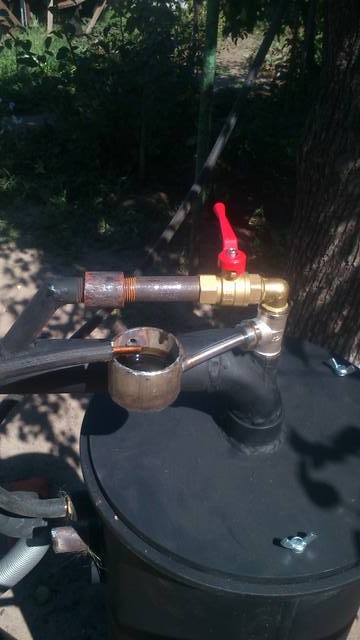

В чем может быть причина ведь без первички горения не должно по идее происходить а у меня горит обогащенной смесью,масло подается от 1 до 4 капель в секунду.

Улитка подключена правильно,дует как положено
За ранее благодарен!



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

Остаток пыль

Из за чего может гореть обогащенной смесью (ну очень сильная копоть и темно красным цветом ) не пойму
Хоть убейте

Забыл сказать,котел пока сильно не прогрелся на минимальном режиме горит сине белым пламенем,как сильней нагреется так красным и коптит!



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

Возможно затруднен отвод отработанных газов или нарушен режим наддува, вот и происходит пере обогащение. Причем с нагревом идет более интенсивное испарение топлива.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

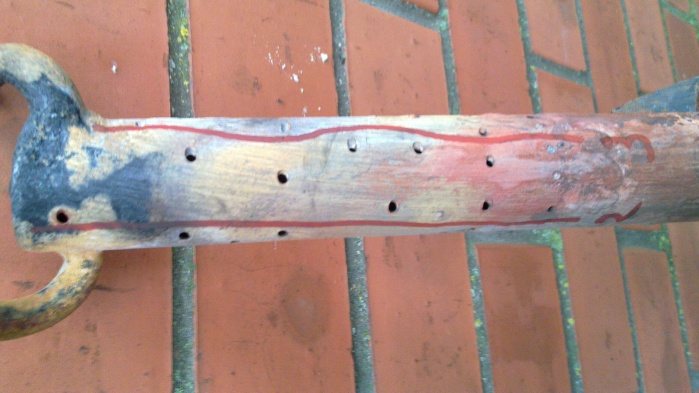

Может много отверстий в нижних рядах. Попробуй так http://www.termoportal.ru/picture.php?albumid=139&pictureid=2394
ИМХО надо с количеством тож поэкспериментировать.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

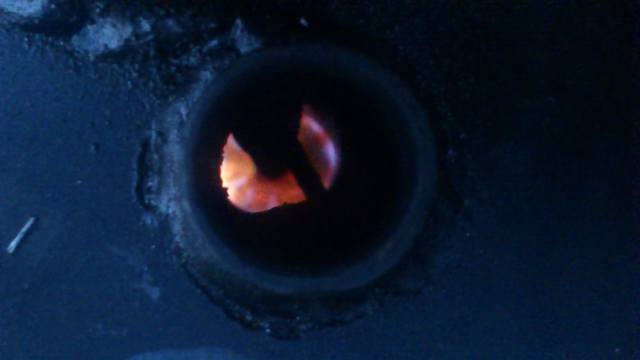

Ура...ура... наконец то котел заработал как и положено,пламя светлое,видно дно и раскаленный с низу дожигатель.Звук работы котла аж радует душу

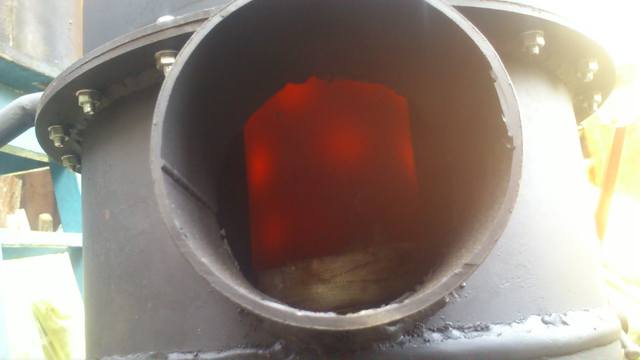

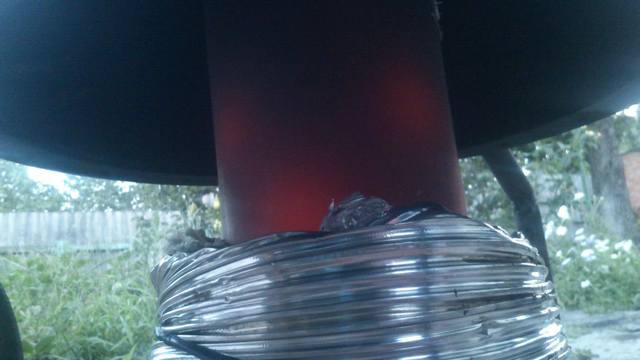

Вот так раскаляется 5 мм нержавейка (нержа еще советских времен)


Дожигатель идентичен как у bazele !
Хочу выразить благодарность этому форуму (сайту) И конечно же за неотъемлемую помощь в нелегкой настройке котла bazele и britmila

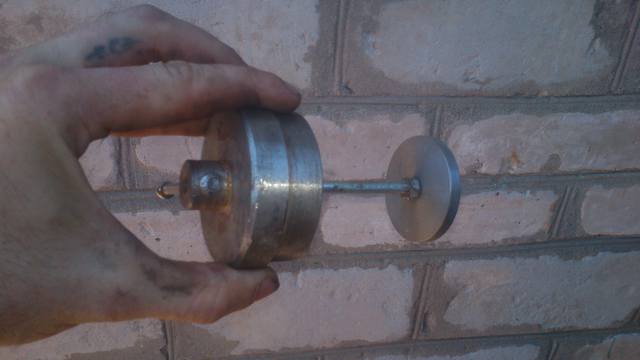

Осталось смастерить нижнюю крышку и утеплить низ стеклотканью .



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

поздравляю! в чем же был подвох?



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

В отверстиях! Сейчас в 2,3,4,5,6 по 3 отвер.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

Сегодня опять продолжил эксперименты над котлом.Решил попробовать сделать работу котла с небольшим уровнем масла как у Тома 1.Итак,за основу эксперементального дожигателя была взята труба 1/2"
1 ряд 6 отверстий Ф 3 мм
2 ряд через 40 мм 6 отверстий Ф 2.5 мм
3 ряд через 40 мм 4 отверстия Ф 2.5 мм
4 и 5 ряды идентичны
6,7 ряды по 3 отверстия Ф 2 мм
Торец от дна 40 мм,первый ряд 65 мм от дна,без завехрителей
Отверстия в торце по центру 1 отв Ф 3 мм и по бокам 2 от.по Ф 2 мм.
Котел на режим вышел быстро,заметил ,что сама нержа уже так не нагревалась как прежде(с другим дожигателем),расход с быстрым каплеподением,горение пламени чистое с небольшим отрывом от дожигателя!

Работой котла очень доволен,теперь думаю стоит ли делать такой же дожигатель только из нержи и с завехрителями
PS:Низ утеплен !:v_cool:
Работает пятый час,как заглушу покажу остаток .
Прошу прощение за качество видео

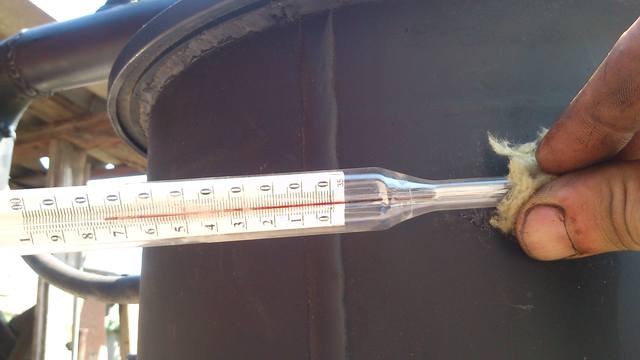

Не поленился подержать термометр (теплообменник)



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

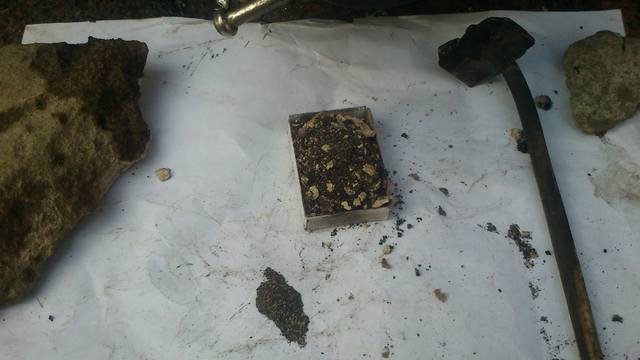

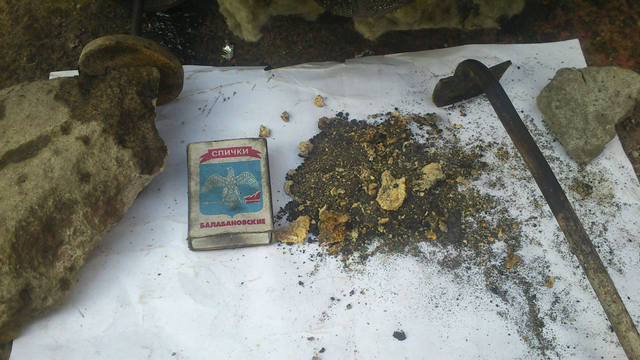

Не выдержал и остановил котел,отработал ровно 5 часов с расходом как на видео(По расходу точно не скажу)
Много это или мало решать вам.Для меня намного лучше,чем выгребать пол ведра золы и жужелицы с дровяного котла
Никакого асфальта,все легко и быстро вычистил маленьким скребком !Доволен как слон.

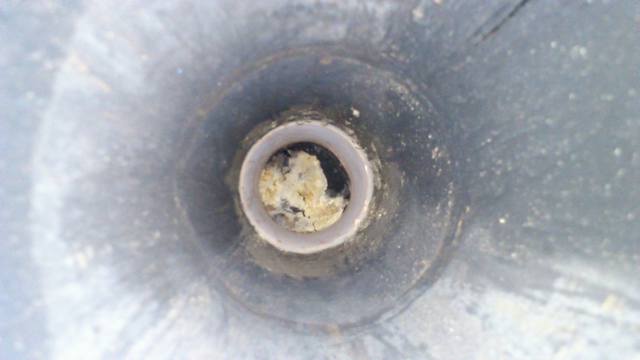

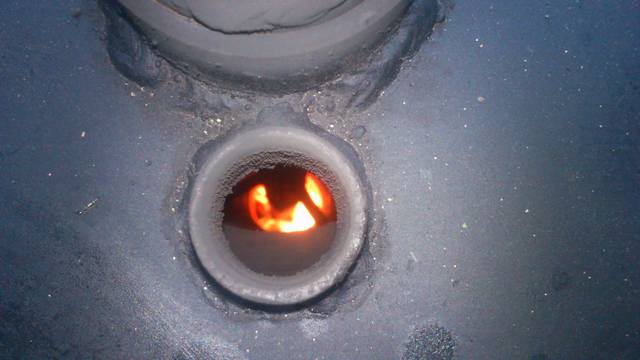

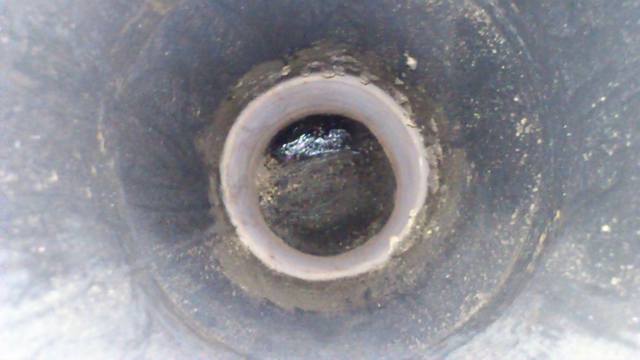

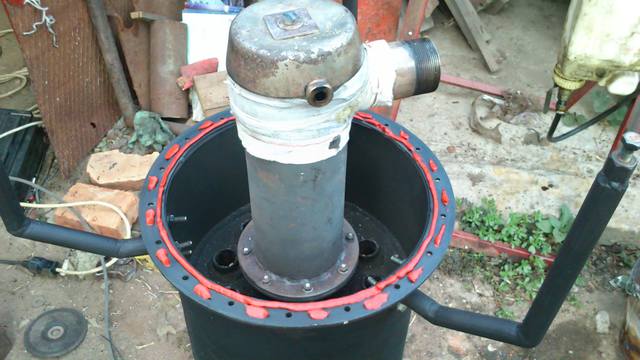

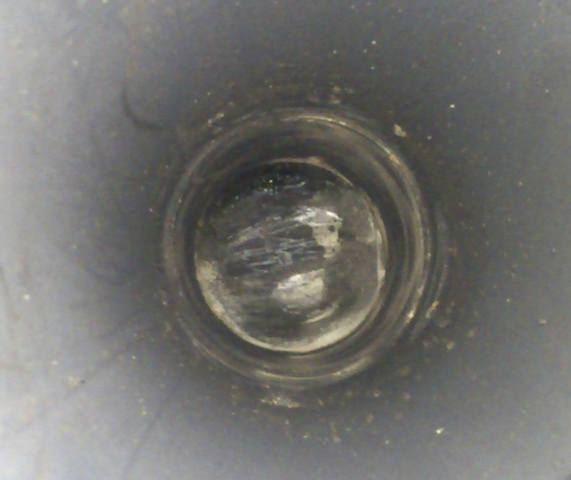

Внутри все чистенько (вид сверху)



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

Да уж здорово у тебя на на фотках ! А про нержавейку пишут , что с ней работает лучще но прогревается хуже . Как то непонятно , это хорошо или плохо ? Мне тоже интересно .



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

У меня из нержи только камера сгорания!



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

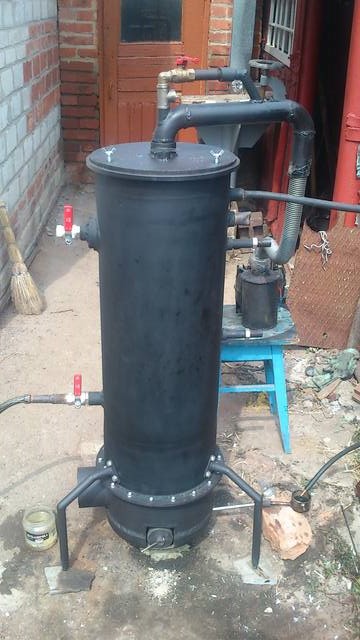

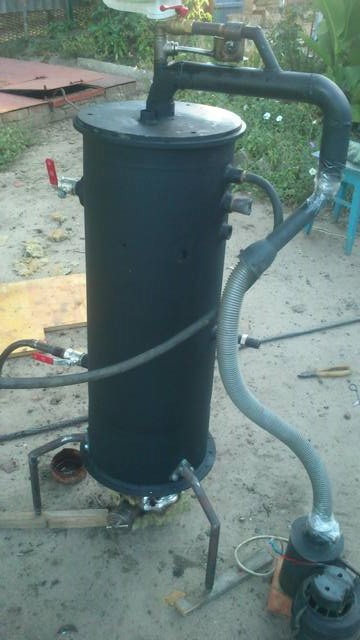

Конечный результат!

Утеплен стеклотканью



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

Sag!
Вышло замечательно.
К величайшему моему сожалению чертежа внутрянки так и не получилось составить.
Если есть эскиз, поделитесь пожалуйста в личку размерами и схемой.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

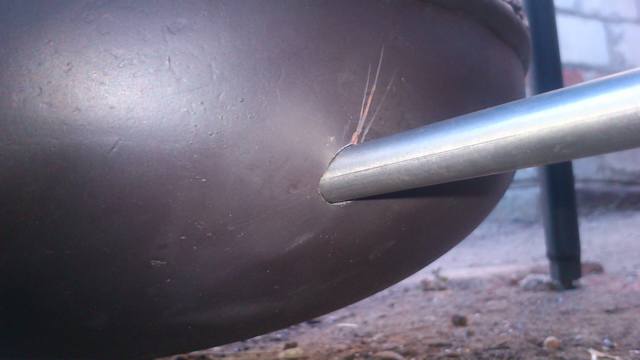

Температура отр.газов на выходе

Не страшен конденсат!



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

Через пару дней выложу в альбом!



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

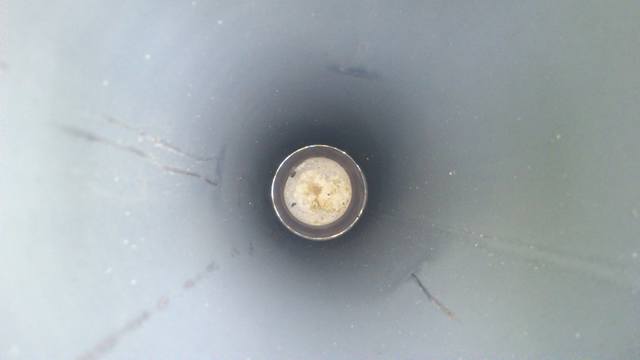

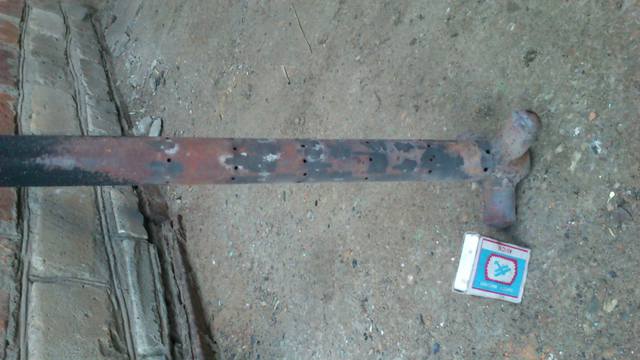

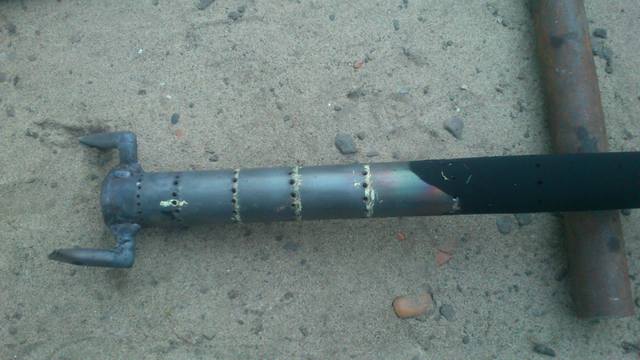

Дожигатель




Нет никакого асфальта.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

доброго времени суток всем! Люди добрые нужен совет собирается двух оборотный котел большого диаметра общий диаметр 525см высота 120см внутренняя труба 219 примерно. Встал вопрос по диаметру дожигателя 50 трубы достаточно или нужно больше?
как собираем здесь выложил немного отчета http://www.termoportal.ru/forum36/thread1679-7.html
С уважением!
