Котел на отработанном масле своими руками

Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

http://www.termoportal.ru/member29482/sag-albums-pech-iz-110-truby-picture2115-pech-cherch.htm http://www.termoportal.ru/all_albums.php посмотрите альбомы там и размеры есть может что подберёте и Вам подскажут как лучше сделать .. По вашей ссылке видео работы агрегата хоть есть .. а турбулизатор это вещь хорошая в жуковских котлах стоят лучше температура отбирается от газов к теплообменнику .



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

По ссылке только сборка. Видео сниму сегодня -- если запущу после очередных изменений :) -- выложу сюда завтра послезавтра. Если интерес есть.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

Здравствуйте ..А кто выложил чертёж видео не выкладывал работы котла в действии . возможно после того как сделали фото постройки котла Он ушёл в утиль как не рабочий .



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

Работа при 200 мл
www.youtube.com/watch?v=e1YTebCRcyY

а это на 400

www.youtube.com/watch?v=Iq5yfSZEeOk

увы по другому снять не получиться. Пепла особо после работы нет, но сажеобразование удручает, и как не игрался с подачей топлива и воздуха голубого пламени так и не увидел.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

Здравствуйте.Попробуйте подогревать камеру сгорания до красна тогда будет испарение масла ,а у Вас оно просто горит поэтому и сажа .Когда я испытывал свой котёл у меня более менее начинал стабильно гореть при расходе 400-500 гр а при меньшей подаче камера остывала и масло просто горело.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

Я как то считал по объему если одна капля в секунду получается 180 грамм в час.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

Посмотрев все видео от китайца заметил, что у него на дне масло и масла много. То есть его чудо работает не по принципу что упало то сгорело. Решил попробовать поднять не внизу температуру, а возле дожигателя. Заглушил все отверстия снизу и надел губку для мытья сковороде в середину. Увидел синее пламя. Так может не внизу надо все утеплять а ввести элементы выше, что бы возле дожигателя было что то расколенное, штырьки из арматуры что ли.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

При нормальной работе дожигатель раскаляется до красна.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

Здравствуйте, уважаемые!
Меня зовут Владимир, проживаю и работаю в славном городе герое - Омске!

Занимаюсь ремонтом запорной арматуры и прочих железных штучек:-)

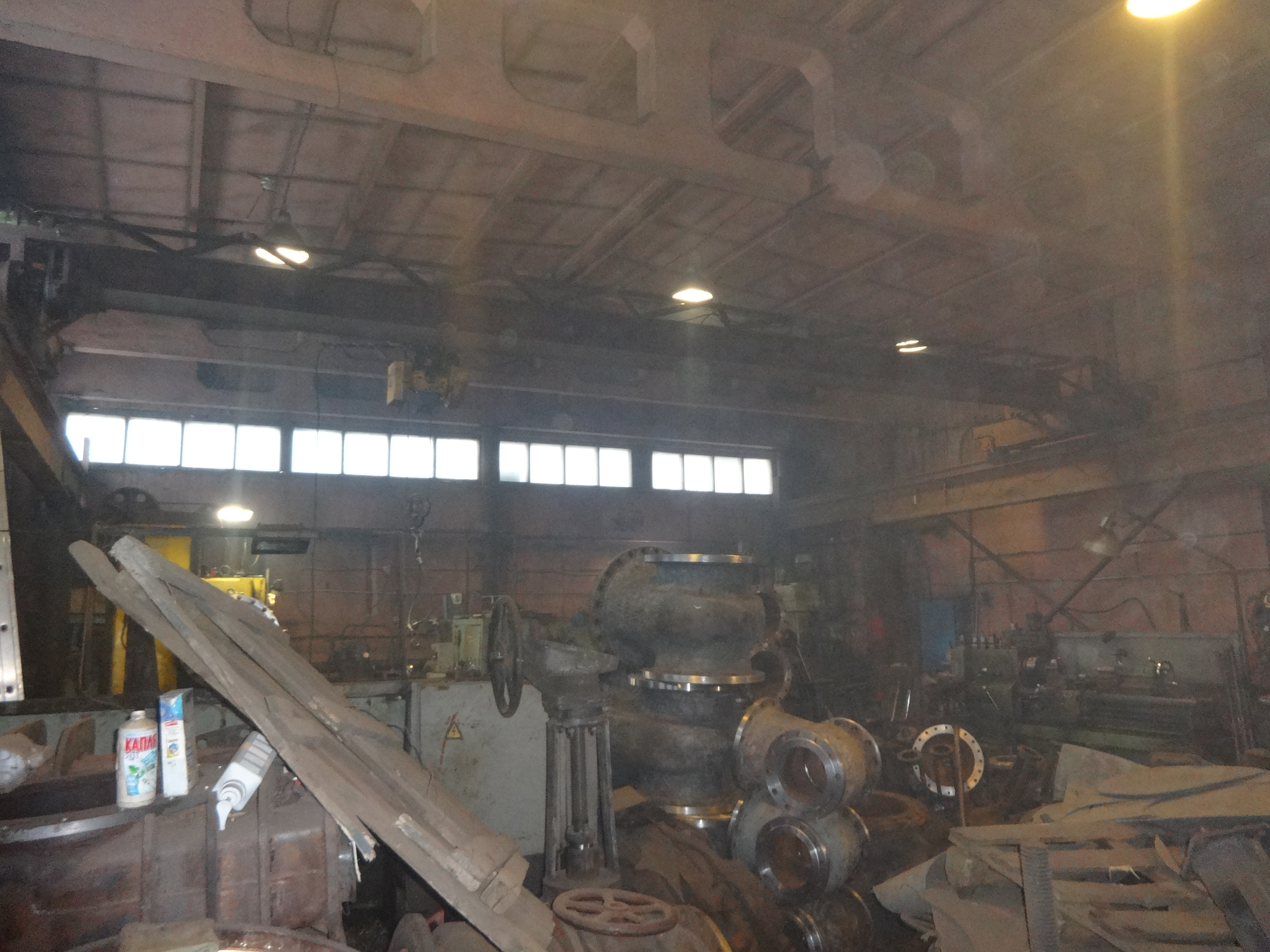

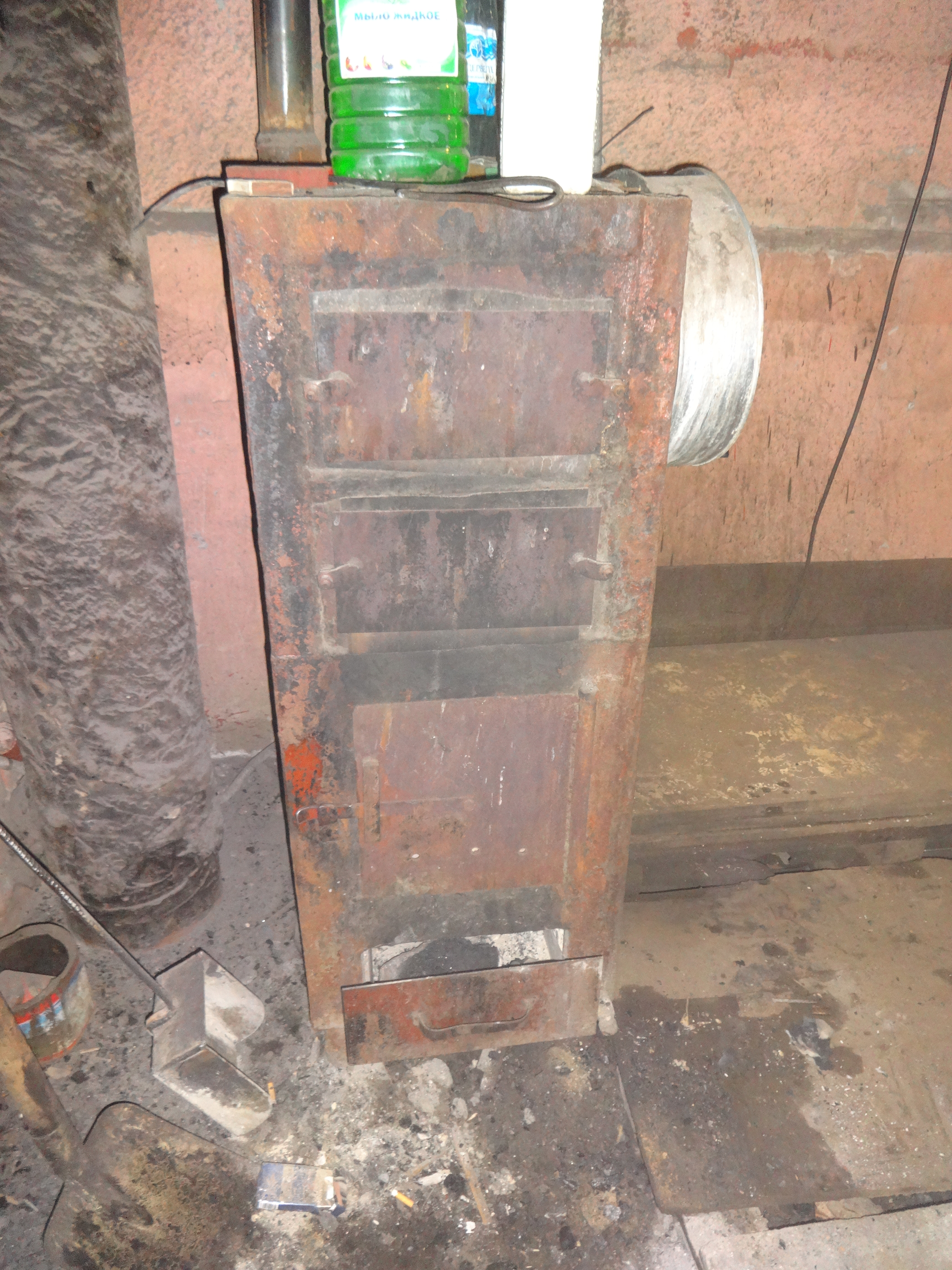

В цехе стоит вот такой котел уже более 10 лет и неплохо справляется со своей задачей по поеданию угля.

Но как и всем нам, хочется какой то экономии.

Подскажите, не сильно точную конструкцию, которую можно будет ставить в котел и получать тепло от отработки. Она нужна на период не сильных морозов, т.к. хорошо прогреть думаю врятли сможет.
Нужна конструкция, которую можно будет резко отключить, без насосов как в горелках и электроники (это слишком сложно для меня)
В идеале, видится система похожая на эту -

Но мне не позволяют размеры и конструкция моего котла. Использовать можно только топку, выше все в трубах водяной рубашки.

Предложили интересный вариант -

Можно ли придумать что то подобное, только чтобы отработку подавать капельно?

Надеюсь на вашу помощь!

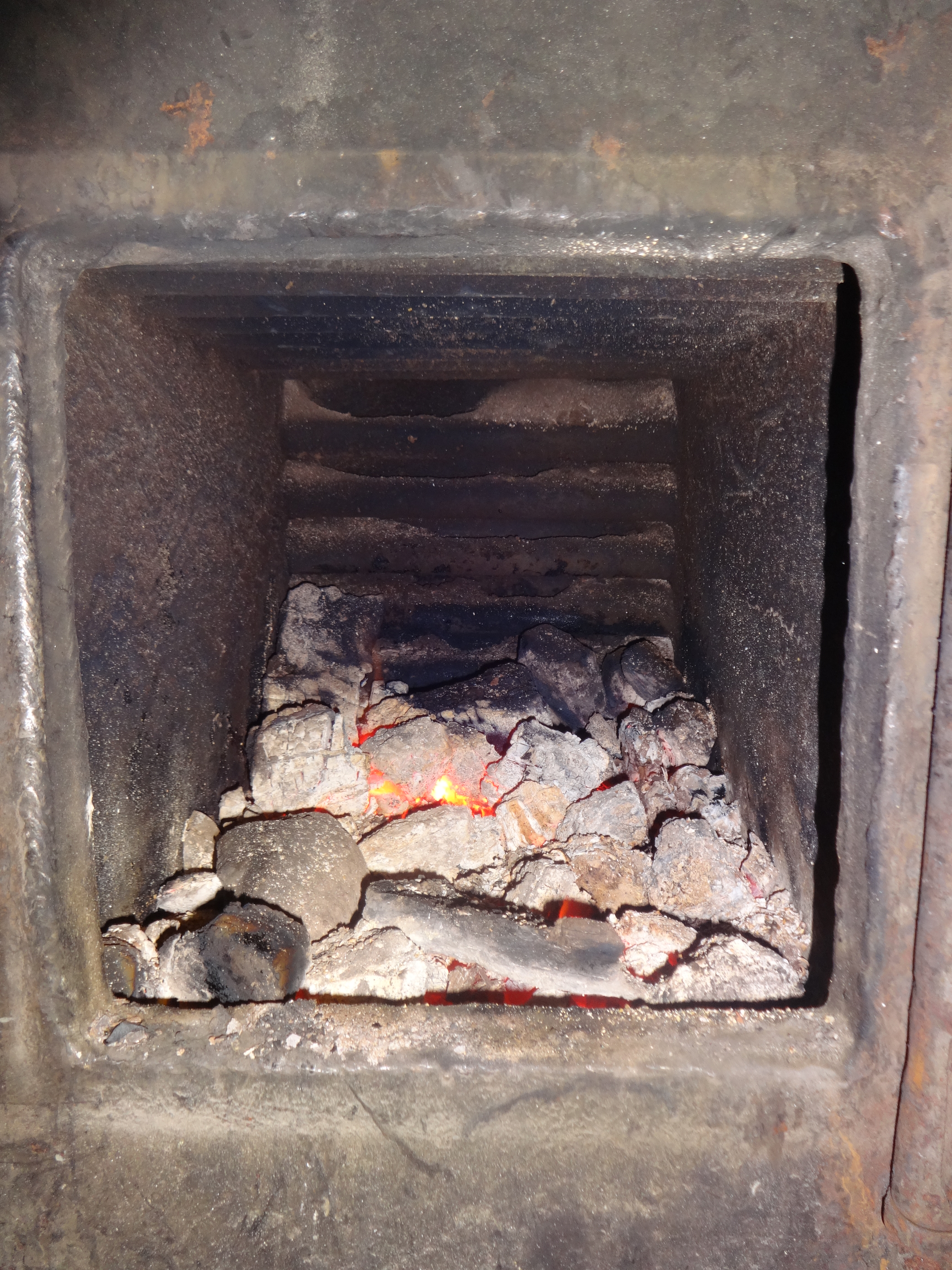

Размер топки 25*25

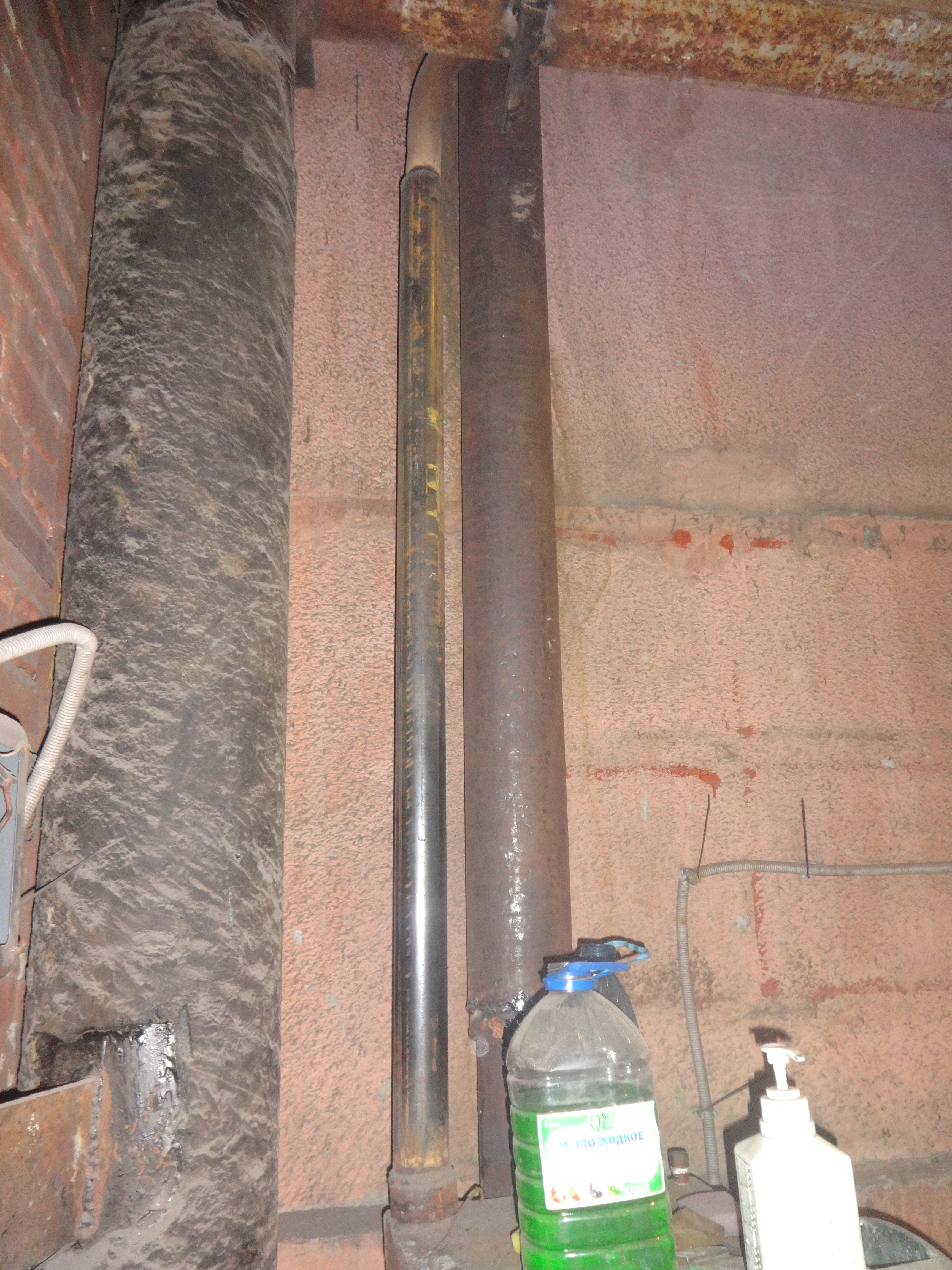

Выхлоп 180, высота 6-7метров, потом 150 высотой 2 метра.

На вооружении есть токарный, фрезерный, сверлильный, расточной станки. Сварка, болгарка, резак и не совсем кривые руки способные со всем этим работать.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

А рядом с вашим котлом дополнительно, на отработке не лучше поставить типа дополнительно.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

С таким дымаходом можно попробовать вот такую, ни какой электроники.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

довольно сложно сделать хороший котел с водяной рубашкой, это наверное самый крайний вариант.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

первым делом думал про такое, но не совсем безопасно, плюс сложно тушить... а рабочие у нас расп... редиски короче, не дай бог еще натворят чего... поэтому надо что все это было в котле, закрыто.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

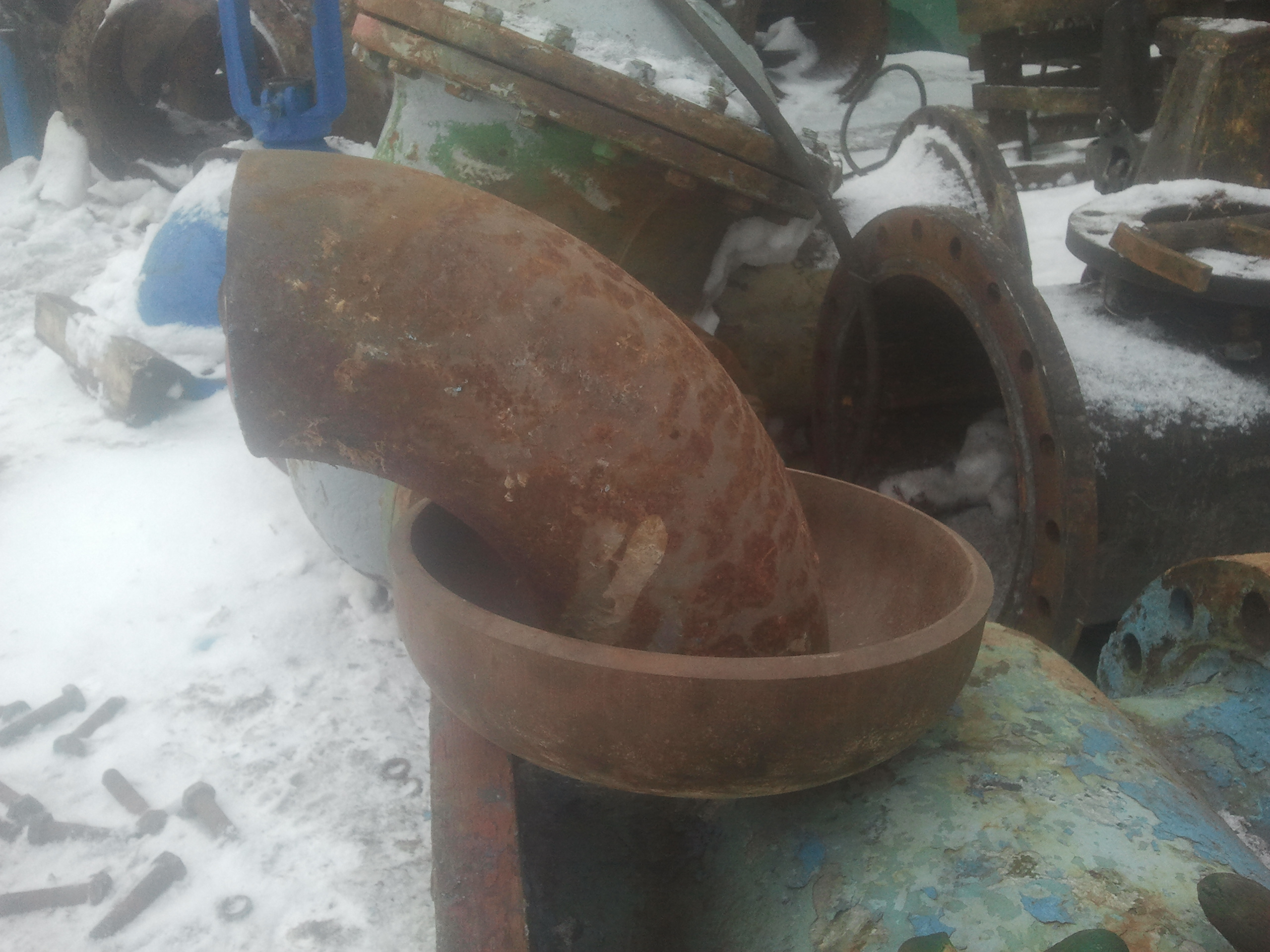

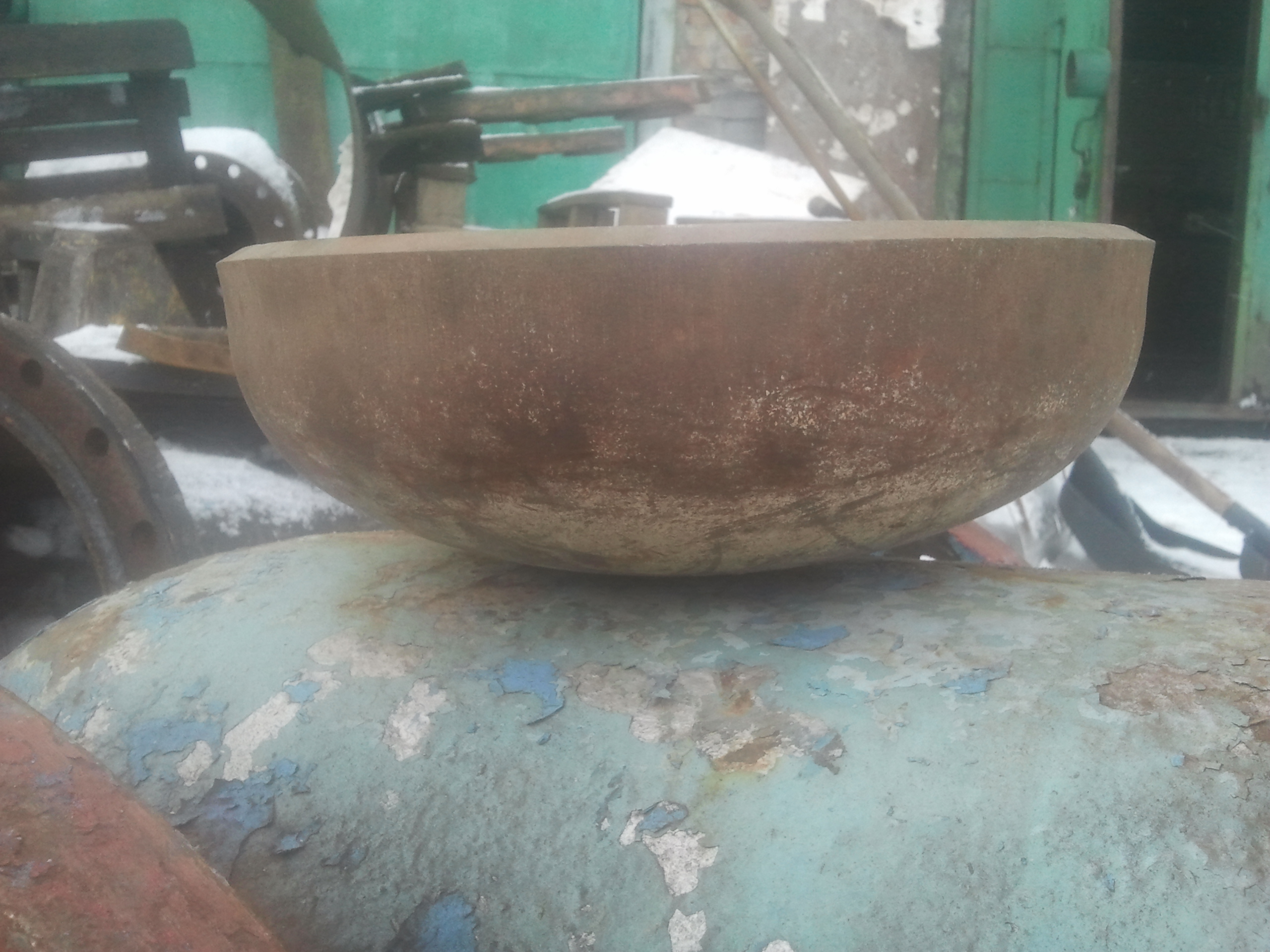

Вот поискал на работе, нашел элиптическую заглушку и отвод.
попробовал, примерил, все влазит в топку.

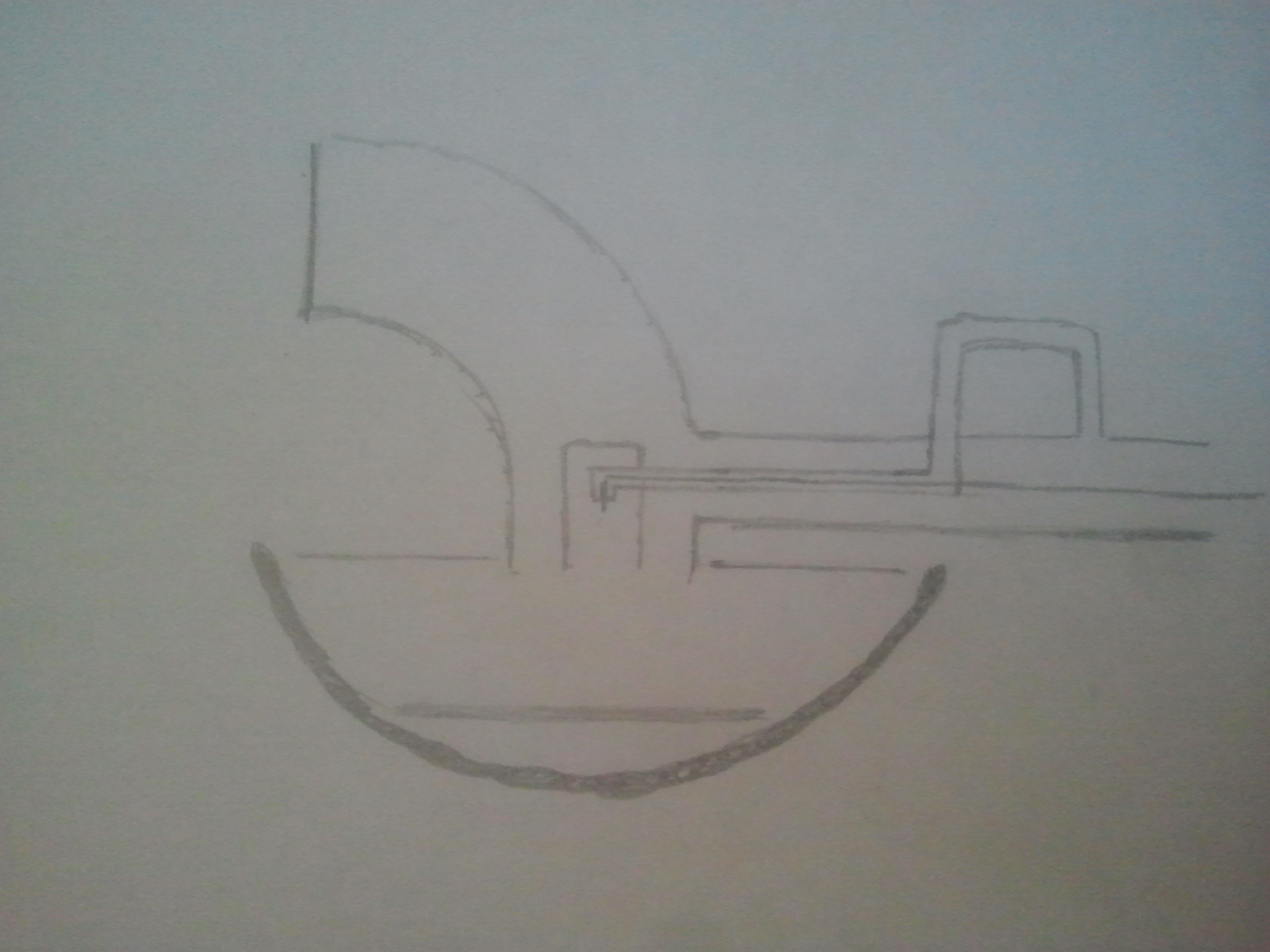

попробовал нарисовать что вижу. Будет ли работать?



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

Тоесть дожигатель не прямой, а в виде отвода 90*
Низ у дожигателя должен быть закрыт, только стакан открытый... неправильно нарисовал.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

Тоесть дожигатель не прямой, а в виде отвода 90*
Низ у дожигателя должен быть закрыт, только стакан открытый... неправильно нарисовал.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

В таком виде как на рисунке - работать точно не будет , к попу не ходи . Думаю увидишь свою ошибку - лишние детали в трубе . Сама заглушка и отвод . Это все что нужно а , остальное - это лишнее .



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

Я уже понял, немного по изучал форум, очень много полезной информации.
Решил делать котел с рубашкой.
Спасибо за ответ!



Водяной теплообменник для Чудо печи из газового балона 50л

Добрый день! Судя по темам- мой вопрос не дубляж.
Сварил ЧП ИЗ 50л балона открытого типа(пока что так) вмастырил туда водяной теплообменник. Он оказался очень не производительным. 50 литров системы прогревается максимум до 47 градусов.
У кого есть опыт с водяным Подскажите пожалуйста как лучше сделать.
Вот чертёж моей ЧП.



Re: Водяной теплообменник для Чудо печи из газового балона 50л

ЧП это временное устройство. Как эксперимент, понять процессы испарения и горения.

Здесь например решается так


Покажите, как Вы расположили теплообменник.
P.S. Трудозатраты и расход материала в Вашей схеме столь велики, что лучше сразу делать котел на базе печи закрытого типа.
