Котел на отработанном масле своими руками

Re: Водяной теплообменник для Чудо печи из газового балона 50л

Вот фото буянки моей (эт мы с женой так назвали) буянка потому что когда гудит рядом ничего не слышно. Не знаю как другие снимают видео и при этом в камеру говорят и слышно хорошо. У меня если гудеть начинает то гул в доме стоит возле той стены где она стоит. Потому планирую обустроить её летом стенкой и крышей.
А вот градусы что она выдаёт в дом. Замечу что было 16гр когда выходил зажигать. (15 минут) .
Ещё планирую с подачей заморочится, не вижу её будущего без надува и подачи масла под давлением. А регулировку в доме , чтоб не бегать на регулировки на улицу. А так, почитав форум - понял что характеристики не плохие у меня. Так что переделывать уже не хочу. С чисткой тоже разобрался, снимать не захотел ато не дай Бог кто надумает повторить скажу одно- занимает 3 минуты.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

Никто не подскажет насчет теплообменника? Вопрос в чем - есть теплообменник стандартного вида куча трубок с дымом проходят через ёмкость с жидкостью (S 0.2). Вокруг этой конструкции будет навариваться ещё труба для увеличения площади обмена (S + 0.2). Получается будет ещё один ход для дыма вокруг внешней стенки емкости с жидкостью. Возможно 2 варианта - "новое пространство" будет просто ещё одним ходом для дымохода (менее трудоемко), или загерметизировать торцы и направить дым выходчщий с центральной части обратно вниз по левому краю наружной полутрубы а потом вернуть в верхнюю часть по правому краю (как трехоборотный теплообменник). Что лучше и на сколько? Сейчас при работе на выходе теплообменника где-то 150 гр дым.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

парни привет всем .поделитесь у кого какая подача масла в котёл .я плпнировал сделать подачу от воздуха точнее его вымещением масла из бочки



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

Привет. На моём котле верхняя подача, весит бочок литров на 25-28, подогревается от подачи. Регулируется переделанным дозатором от салярочной печки.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

Использую маслостанцию с циклической подачей сделанную из пропановского баллона и масло насоса от жигулей с приводом от мото редуктора стеклоочистителей.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

а можно поподробней как у вас это сделано фото и схему подключения если не затруднит



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

//внешний вид есть в альбоме,а схема будет ,после праздников,сейчас в лесу пока нахожусь.



Котёл на отработке с горелкой Бабингтона или капельницей - помогите советом

Здравствуйте спецы и практики!

Замучился топить дачный домик дровами, а тут ещё решил строить домик для гостей на другом участке - как первый этап строительства дома.
Площадь домика 32 кв. м. 2 этажа, второй этаж плохо утеплён, если мощности будет мало, то можно будет отапливать только первый этаж или улучшить утепление.

Рассмотрел массу вариантов печей и котлов, загорелся идеей котла на отработке.

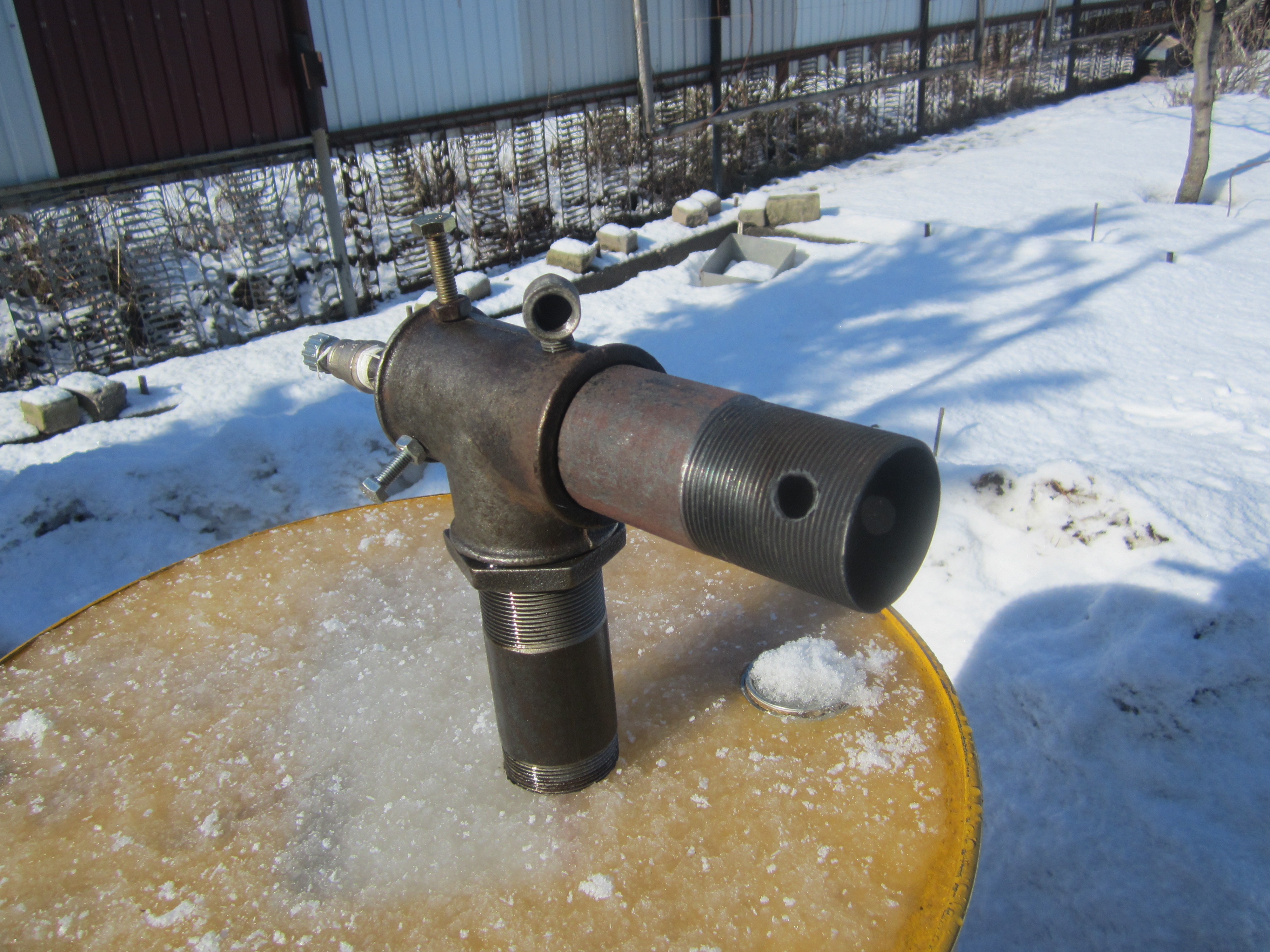

Больше всего понравились 2 варианта, но остановился на горелке Бабингтона, хотя капельница тоже интересна.

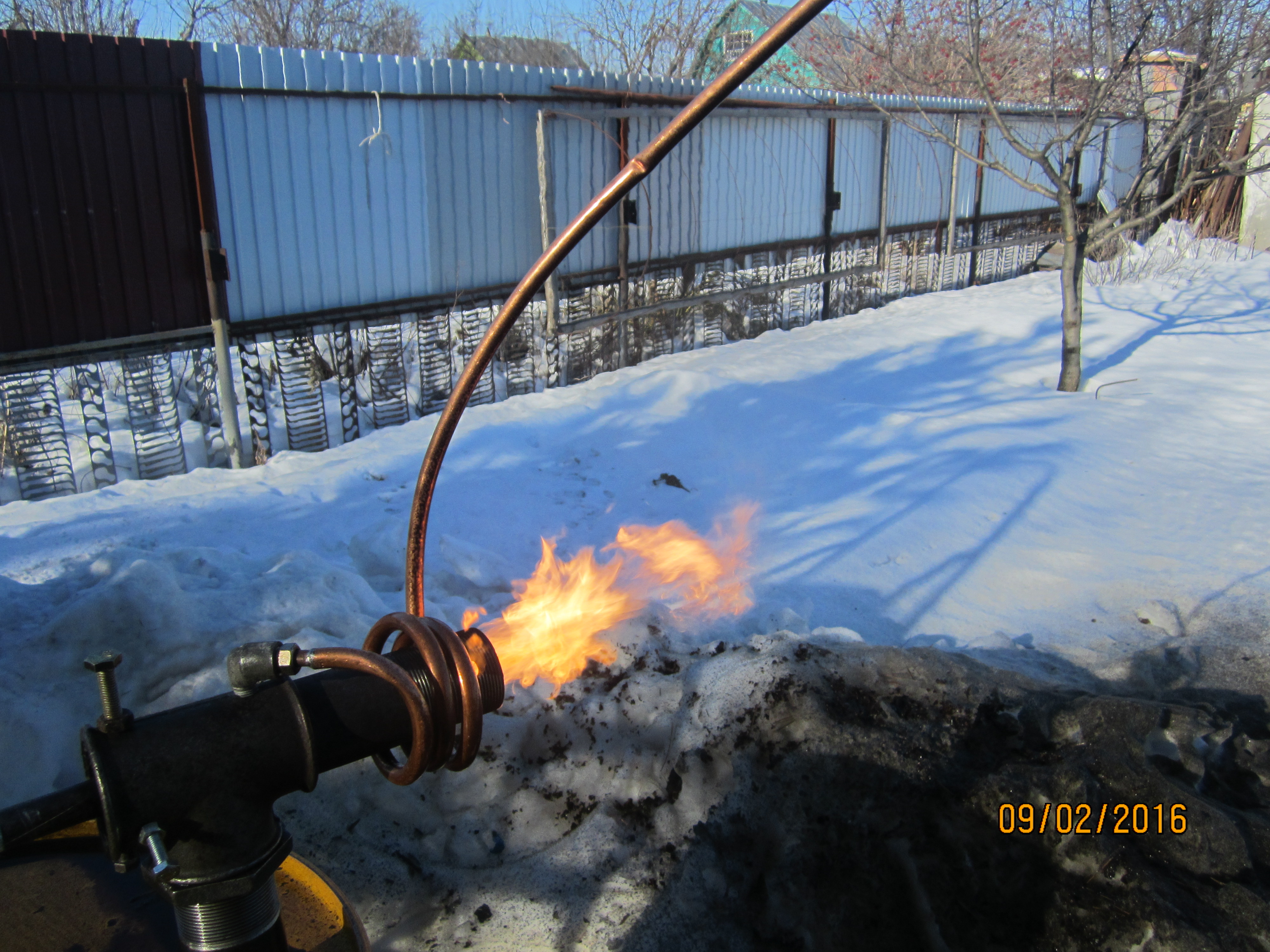

Пробный пуск успешен.

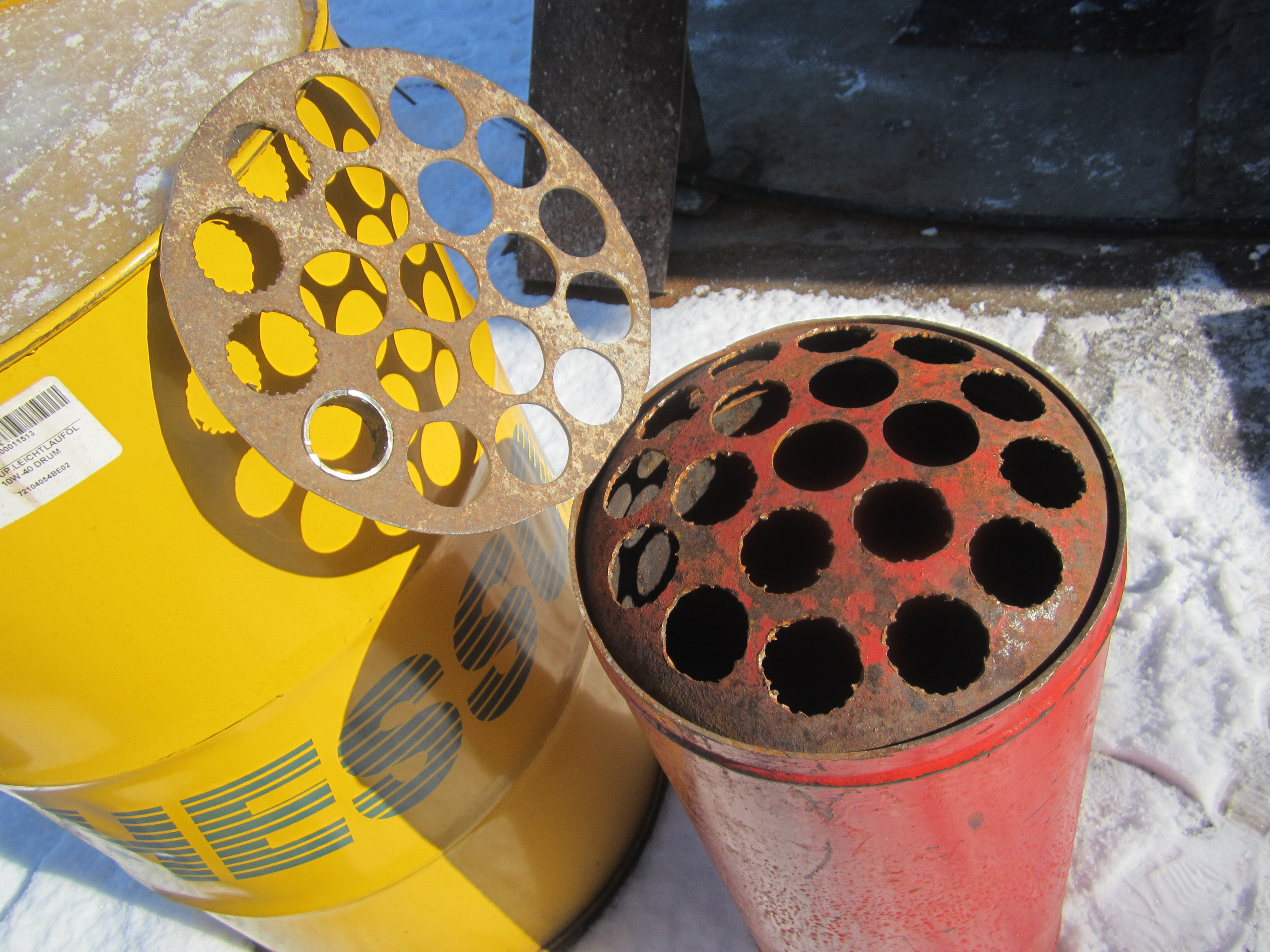

Теплообменник решил сделать из газового баллона с 19 жаровыми трубами внутренний диаметр 40мм :



Случайно наткнулся на этот портал и сразу появились вопросы по топке.

Первоначально собирался положить топку и теплообменник под углом 5-15 градусов от горизонтали - соосно. Топку хотел делать из второго газового баллона, перед теплообменником хотел поставить сетку дожигатель из нержавейки.

Теперь начал сомневаться в правильности этой идеи.

Видимо следует поставить теплообменник вертикально, а топку горизонтально, соединив их буквой "L".

Тогда в топку можно будет вставить керамический дожигатель, а в торец топки огнеупорный кирпич как зеркало - отражатель, который защитит металл от прожога.

Корпус топки хочу закрыть кожухом, чтобы греть воздух, забирая его из подпольного пространства и возвращать в помещение. Тогда полы будут тёплыми.
Естественно в дальних концах от печи в полу будут сделаны продухи для поступления тёплого воздуха из помещения.

Итак вопросы:

1. Продолжать изготовление топки с использованием горелки Бабингтона или капельница будет лучше?
2. Какая конструкция топки будет лучше? Теплообменник уже почти готов и не хотелось бы от него отказываться.

Под котёл предусмотрено отдельное помещение.

В качестве трубы дожигателя хочу использовать трубчатый огнеупорный "кирпич" используемый для футеровки печей. На первых порах.



Re: Котёл на отработке с горелкой Бабингтона или капельницей - помогите советом

Все хорошо! Топку не менее 700 мм длиной. правильно 1000 мм в тупике дожигатель из тонкого огнеупора - мишень для дожига, 2 ход с реверсом на 180 град и в трубу! Диаметр топки не менее 350 мм. И будет счастье! Удачи в изготовлении! Будут вопросы, в личку!



Re: Котёл на отработке с горелкой Бабингтона или капельницей - помогите советом

Нержавейка???? Их великое множество....................................... горит все, термически стойкая только 40 хню!!!!!!!!!!!!!!!!!!!!!!!!!



Re: Котёл на отработке с горелкой Бабингтона или капельницей - помогите советом

Мишени и канала дожига хватит!



Re: Котёл на отработке с горелкой Бабингтона или капельницей - помогите советом

Мысль в правильном направлении! Понимаете процесс правильно!



Re: Котёл на отработке с горелкой Бабингтона или капельницей - помогите советом

Внутренний диаметр баллона 290 мм длина трубы из него ~ 700 мм, обязательно ли огнеупор - дожигатель- отражатель класть под углом 45 градусов, или можно просто перпендикулярно факелу?
И канал дожигатель обязателен? Без него сгорит стенка топки? Или что ещё?



Re: Котёл на отработке с горелкой Бабингтона или капельницей - помогите советом

вСЕ ПРАВИЛЬНО! Только под 45 зачем? Ставь в конце стенки перпендикулярно факелу!! 700 может быть мало, ставиться 200 - 300 мм после окончания факела. Вообще чем длинее тем лучше, термохимическая реакция на тяжелых углеводородах очень медленная!



Re: Котёл на отработке с горелкой Бабингтона или капельницей - помогите советом

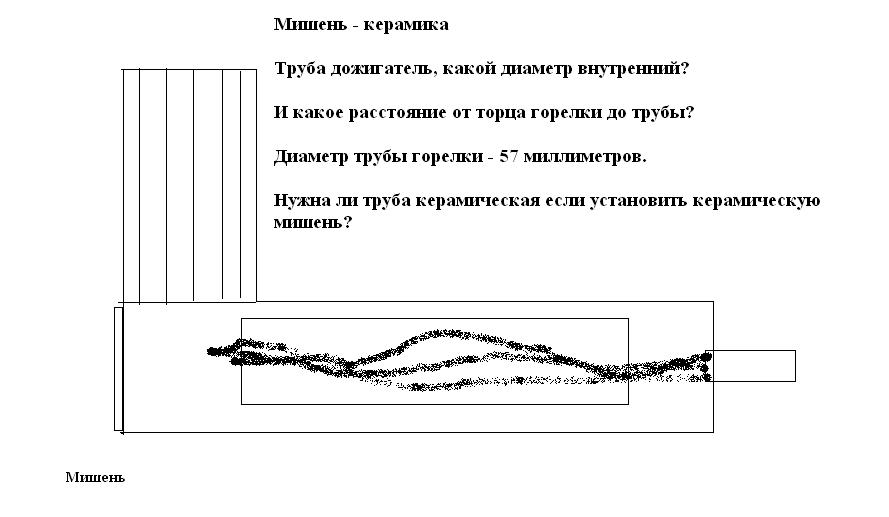

Примерно так.



Re: Котёл на отработке с горелкой Бабингтона или капельницей - помогите советом

При данной конструкции , топка на расстоянии 400 мм будет раскаляться до 800 градусов и более выдержит только 40 хню, другой материал быстро сгорит, поэтому топка и дожигатели должны быть выложены огнеупором!, то, что нарисовано вертикально сделать с радиаторами. (я правильно понял, что воздушное отопление?) Либо топку делать из стали 3 - 4мм , лучше . на 3 года хватит с головой, можно огнеупоры не ставить! Далее, рекомендую (если воздушный обогрев) то что нарисовано вертикаольно,) расположить горизонтально , паралельно топки, выход газов организовать в нижней части.
http://www.termoportal.ru/member28615/mamaj-albums-keramicheskie-dozhigateli-picture2999-1.jpg



Re: Котёл на отработке с горелкой Бабингтона или капельницей - помогите советом

Вертикально водяной жаротрубный котёл для водяного отопления.

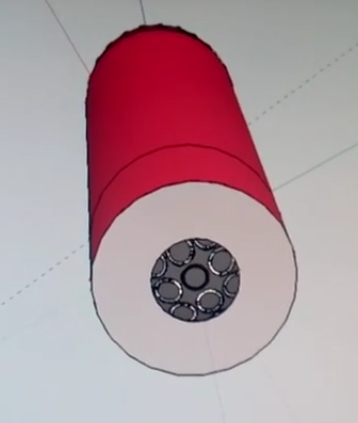

Примерно так:

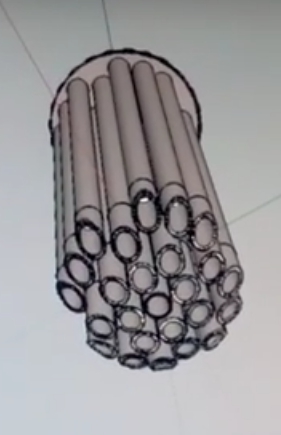

а это "начинка":



только труб 19 штук.



Re: Котёл на отработке с горелкой Бабингтона или капельницей - помогите советом

Так я никак не пойму, ставить или не ставить...

топка будет из газового баллона, так как у нас трубу кусками не продают.

Толщина стенки 3 мм.

Что можно использовать для защиты стенок топки? Можно ли распилить обычный огнеупорный кирпич и обложить им?

В качестве трубы дожигателя (если он нужен) я хочу использовать трубку центровую №9.

Её длина 300 мм, внутренний диаметр 100 мм, внешний 160. Достаточно ли одной трубки или нет. И достаточен ли внутренний диаметр, не мал?

Какой диаметр топочного канала при этом должен быть - 200 мм достаточно или мало? Или какова толщина футеровки?

Спасибо за ответы.

Хочется сделать с минимальным количеством ошибок...



Re: Котёл на отработке с горелкой Бабингтона или капельницей - помогите советом

Понятно! Возникает вопрос? Если не сгоревший углерод попадет на холодную поверхность, и копоть осядет в трубах.....................проблема. Возможность шуровать дымогарные трубы есть? Тут очень тонкая грань, в жаротрубную систему должен попадать уже сгоревший продукт.



Re: Котёл на отработке с горелкой Бабингтона или капельницей - помогите советом

На моей первой печи стоял точно такой баллон, правда был второй ход! Рассматривая малую мощность даже облаживать топку нет смысла! Утяжелить конструкцию не имеет смысла не прогреешь, не выйдет на режим! Оставь баллон как есть хода должно хватить, дожигатель не пойму зачем такая толщина стенки? наоборот надо тонкую стенку, но не менее 2 мм. Дымоход и суммарная площадь сечения в дымогарной камере не менее эквивалента диаметра 100 мм. Но я бы поставил дымогарный теплообменник не сразу сверху а с торца топки и с ревизионным люком
