Котел на отработанном масле своими руками

Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

Замечу, у меня в помещении не комнатная температура. С утра 9-11 градусов. Благоприятная темература для работы в автосервисе 13-15. (Под спецовкой легкий свитер. Приходится ловить сквозняк, "обнимать" холодную машину, выбегать на улицу). К вечеру 16-17.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

толщина чаши 2,5мм
в торце дожигателя 4 отверстия на 4мм а не на 3



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4


шею не сломайте



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

утеплил камеру асбестовым канатом снаружи. И под чашу скрутил
Дымоход: в помещении 2,5м, далее под углом 90(даже больше, чтобы конденсат не стекал в котел) на улицу 1 м(стена+карниз), далее алюминиевая труба(не помню 100-110мм) 4,5 м, отстойник там же 20 см вниз с крышкой на петле
на макушке колпачек
все что снаружи утеплил минватой, сверху изолон (шоб не сдуло ветром)
даже внутри утеплял(на днях сорвал - пропала тяга и хотел горизонтальную часть дымохода проверить, выяснилось в котельне было разряжение - с двери тянул, приоткыл окно и и затянул дымоход выхлопными)



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

Собрал шкаф автоматики:
1. Термостат китайский электронный(хорошая штука, точная, можно калибровать +-10гр, произвольный гистерезис)
2. Два ШИМ регулятора для маслонасоса(отличные, мотор не свистит, транзюки с приличными радиаторами, недорого)(Бог сотворил много-много китайцев, чтобы русские и не только радовали себя всякими мелкими штучками из AliExpress. Спасибо Боже!)
3. Три (или два не помню) реле (будет время набросаю схемку, может эскиз найду)
4. Четыре выключателя(сеть, масло, наддув, аварийная автоматика)
5. Блок питания (разобрал импульсное зарядное устройство(мини инвертор), есть куулер, возможность регулировки напряжения, аварийное отключение при пропадании 220в(не включается под нагрузкой))



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

Маслонасос: Мотор стеклоочистителя Камаз + маслонасос Урал мотто
Наддув: Кулер китайский, ссылка в теме



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

6. Датчик температуры(сначала был помещения,позже обратки, на видео нет - накрылся, жду с Али)
7. Вольтметр для регулировки маслонасоса



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

В общем котлом доволен: расход в норме, много места не занимает, сильно не шумит(раньше улитка 08 была, кошмар, еще стоял через ШИМ Мастер кит BM4511 доработанный + с огромным радиатором на транзистор, + диод Шоттки вешал, все равно свистел ), не надо часто возиться с маслом - бочку поменял и забыл на 2-3 недели, нет открытого источника огня.
Прям горжусь, когда какой нибудь клиент удивляясь наблюдает за работой котла, КОНЕЧНО НЕ БЕЗ ВАШЕЙ ПОМОЩИ.
Соседи по объекту думали,что у меня газовое отопление, хотя рядом нет газовой трассы - БЕЛЫЙ ПАР ИЗ ДЫМОХОДА



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

Но есть недостатки(просчеты):
1. Перебрал с высотой водяной рубашки – слишком низкая температура дымохода, конденсат не успевает испариться (правда после утепления наблюдается только при выключении на ночь).
2. Надо было камеру сгорания сделать глубже. У меня 15см минус шнур асбестовый под чашей 2-3см.
3. Не могу поднять температуру пиролизной камеры выше 550 градусов при лучшем КПД 0,9л/ч. Нижняя часть котла неразборная, есть люк для чистки 15-10см. Асбест намотан через люк – неплотно. Если как-нибудь намотаю плотнее – поднимется температура в камере, но понизится в дымоходе. Что делать?
4. Шкаф автоматики собрал, но двухрежимная работа, как мне кажется, неэффективна. Поясню: В минимальном режиме надо подавать воздух только в нижние ряды, т.е. нагнетаемый воздух должен весь сгореть. Не должно быть лишнего воздуха в верхних рядах, который смешавшись с горячим газом охладит выхлоп.
5. После 12 часовой работы необходима чистка котла, чтобы не понижать КПД. У меня остается шлак размером в мой кулак. Шлак прямо под дожигателем. Расстояние с торца дож. До дна 6см. Шлак сверху 05-1см песочный, под слоем песка черный и твердый(30%). Пробовал его под газосварку(резак) – раскаляется но не дымит, не горит. Что это? Продукты синтеза? Металл?(может был частный случай, не знаю) Кто-нибудь, как-нибудь подготавливает масло? Повышение температуры решит эту проблему?
6. Делал котел без зольника, опять же из соображения в пользу КПД(не утверждаю, думал), а с зольником чистить можно во время горения. Как быть? Переделывать? Оставить?



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

Планирую:
В голову лезет мысля, что если разделить наддув – один вентилятор в нижние ряды для MIN режима, второй - в верхние для добавления воздуха в режиме MAX(дожигатель – в трубе труба в которой труба). ЧТО ДУМАЕТЕ?
Так как у меня автосервис, и я занимаюсь в основном диагностикой систем впрыска, хочу свой котел перевести в ЕВРО-2, т.е. поставить на выхлоп датчик концентрации кислорода.
Поясню кто не знает зачем он вообще нужен: Датчик кислорода измеряет содержание свободных молекул кислорода. По показаниям датчика мы сможем сжечь весь кислород и даже не выкинуть в трубу топливо.(конечно, опытный карбюраторщик отрегулирует по пламени, но все же я как-нибудь попробую)



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

придать нормальный внешний вид



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

может сделать просто заслонку на верхние ряды ? с электро приводом ,что бы открывала при max и закрывала при min по тому же принципу труба в трубе .



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

Думаю не вариант. Как только откроем верхние ряды, в нижних уменьшится напор. Я не могу представить какой должен быть сервопривод, чтобы водить трубу настолько плотно в другой трубе, чтобы эта труба закрывала плотно отверстия в 2-3мм.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

http://www.termoportal.ru/member33868/minbabay-albums-dvuhoborotnyj-kotel.html
Альбом



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

дожигатель в нём тонкая полоска кольцо металла(нерж) ,только лишь закрывающая отверстия
1 -подъём её верх всего лишь для открытия на 3мм или 2-вариант просверлить в ней отверстия совместные с дожигателем и просто поворот её по оси на 3мм
если ряды не горят то они охлаждают ,сам думаю над этим но пока у меня не котёл а калорифер



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

Здесь было вот это боком



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

Я бы Вам посоветовал посмотреть сию тему о применении датчика на других родственных форумах.Там тьма тьмучая применения описана в последние3-4 года.На этом форуме тоже есть ребята кто ставил опыты с сим датчиком.Но закончится всё это постройкой нового котла.



котёл на отработанном масле

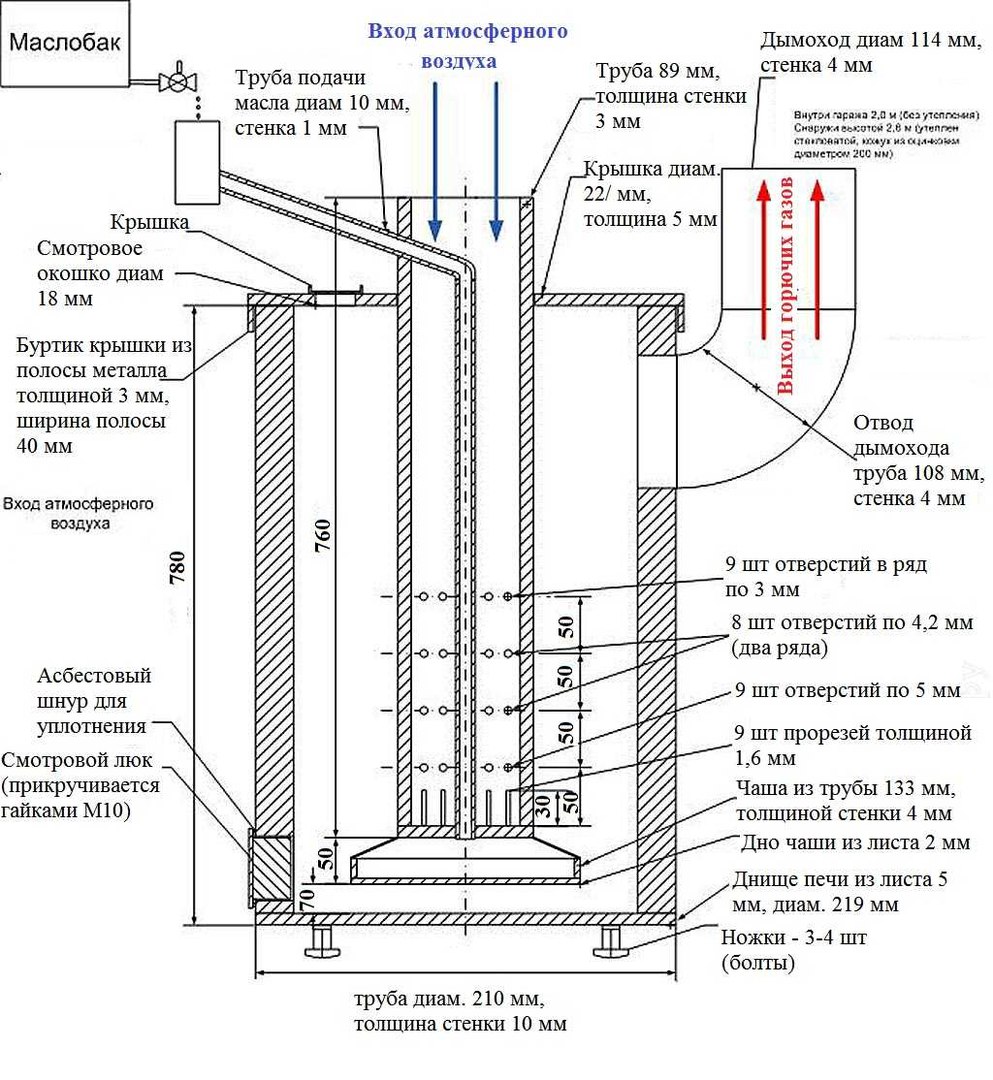

Всем привет форумчане, хочу сделать себе котёл на отработке по данному чертежу найденному в интернете, волнует вопрос работоспособен ли вообще этот котёл? За основу хочу взять кислородный баллон и приделать водяную рубашку из газового 50л баллона



Re: котёл на отработанном масле

Так это печь, а не котел. Атмосферка.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 4

жесть, как же люди работают?
