Котел на отработанном масле своими руками

Третий прогон, видео длинное получилось, лучше смотреть с середины где открыл первичку и закрыл. После этого зажглись кратковременно верхние ряды.
https://rutube.ru/video/private/bcfe1ed69a78dd9bd6a86d6b38b145f7/?r=a&p=dIjc0wfbP38_ZC3x42UVdA

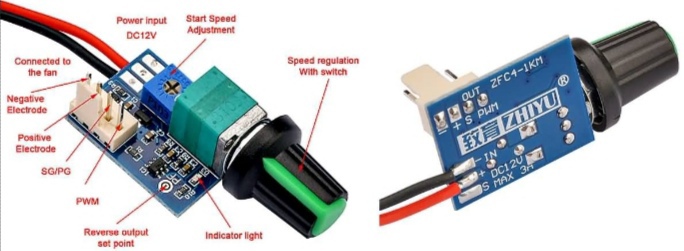

Появился у меня еще вот такой вентилятор, заказал на алике шим. Если что то его можно будет попробовать. Временно включал на прямую от12в без шим, это какой то вой сирены...децибелы давит :))



Захарыч, у меня знания пока чисто теоретические, поэтому выскажу предположения, а уважаемый sova придет и подправит. Судя по тому что после окончания котел продолжал еще долго гореть и по струе подачи, подача у вас такая, какую не может переварить котел. Т.е. к примеру, котел может сжечь не более 1.0 - 1.5 литра ОМ в час, а подается 2.0 - 2.5 л/ч. Тем самым происходит накапливание в чаше и к тому же ОМ не успевает разогреться, соответственно происходит неполное испарение.
1. Однозначно в начале тестов нужно уменьшить подачу до минимума, а потом по мере разогрева опытным путем находить максимум подачи.
2. Разделительный диск должен улучшить положение дел. Он разделит физически ИК (испарительную камеру) и камеру сгорания, создаст в ИК подпор / пережим. Разогревшись сам, он будет лучше прогревать саму чашу и ОМ в ней, тем самым обеспечит лучшее испарение ОМ и стабилизирует температуру в ИК и сам процесс испарения.
Судя по видео даже ваша небольшая улитка хорошо продавливает отверстия 1.5 мм в дожигателе и пламя через них уверенно достигает стенок котла. Но синее горение имеет низкую температуру и говорит об избыточности воздуха. Имхо нужно уменьшить подачу ВВ (вторичного воздуха).
Еще раз: это не руководство к действию, а мнение пока теоретика. Интересно, насколько и в чем ошибаюсь.



Zaharych, по видео явно видно, что идет очень много испарения ОМ и соответственно дожигатель не справляется при той мощности котла. Маленькие сопла хорошо, а также их плотная сверловка, т.к. лучше перемешивается газовоздушная смесь и полней идет сгорание, но ваш вентилятор не рассчитан для такого наддува. Лучше, конечно, досверливать, большее количество сопел в 1,2-1,5 раза или на новых рядах, или в тех же самых. Но можно и немного большим диаметром, только не трогая самый низ.
Большой наддув, тоже может провоцировать, переохлаждение, выдавливание и не стабильное горение. Все должно быть в меру.
Что еще делать:
- В том режиме подачи ОМ и работы котла, который на видео, надо немного уменьшить подачу ОМ и подождать 10-15мин, затем еще уменьшить и ждем стабилизации. И так делаем до тех пор, пока не будут стабильно гореть только нижние 2-3 ряда. А потом потихоньку увеличиваем, подачу ОМ, до стабильного горения верхних рядов. Бесспорно, регулируя и наддув.
- Да, разделительный диск может помочь в чрезмерном выбросе паров ОМ и стабилизации горения. Его надо установить ниже первых рядов микросопел. Естественно, надо подбирать как пространственное размещение, так и площадь диска.
Я уже писал, что диск может работать как эжектор, и чрезмерный эффект эжекции может постоянно тушить процесс горения в испарительной зоне, поэтому, надо подбирать его положение, чтобы в меру было вытягивание паров ОМ, так и их рециркуляция, т.е. обратное возвращение, а может вообще даже будет лучше работать без эффекта эжекции.

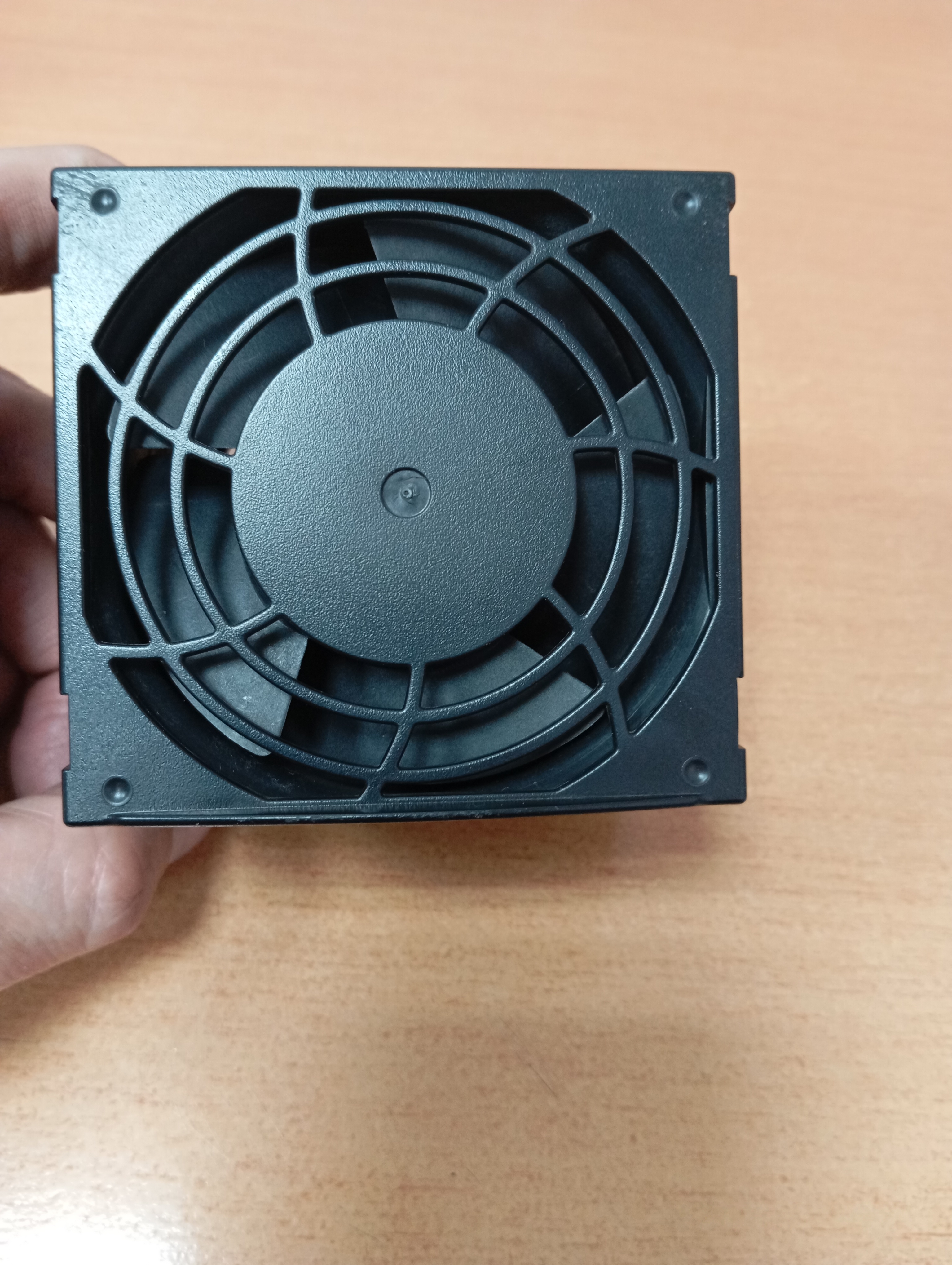

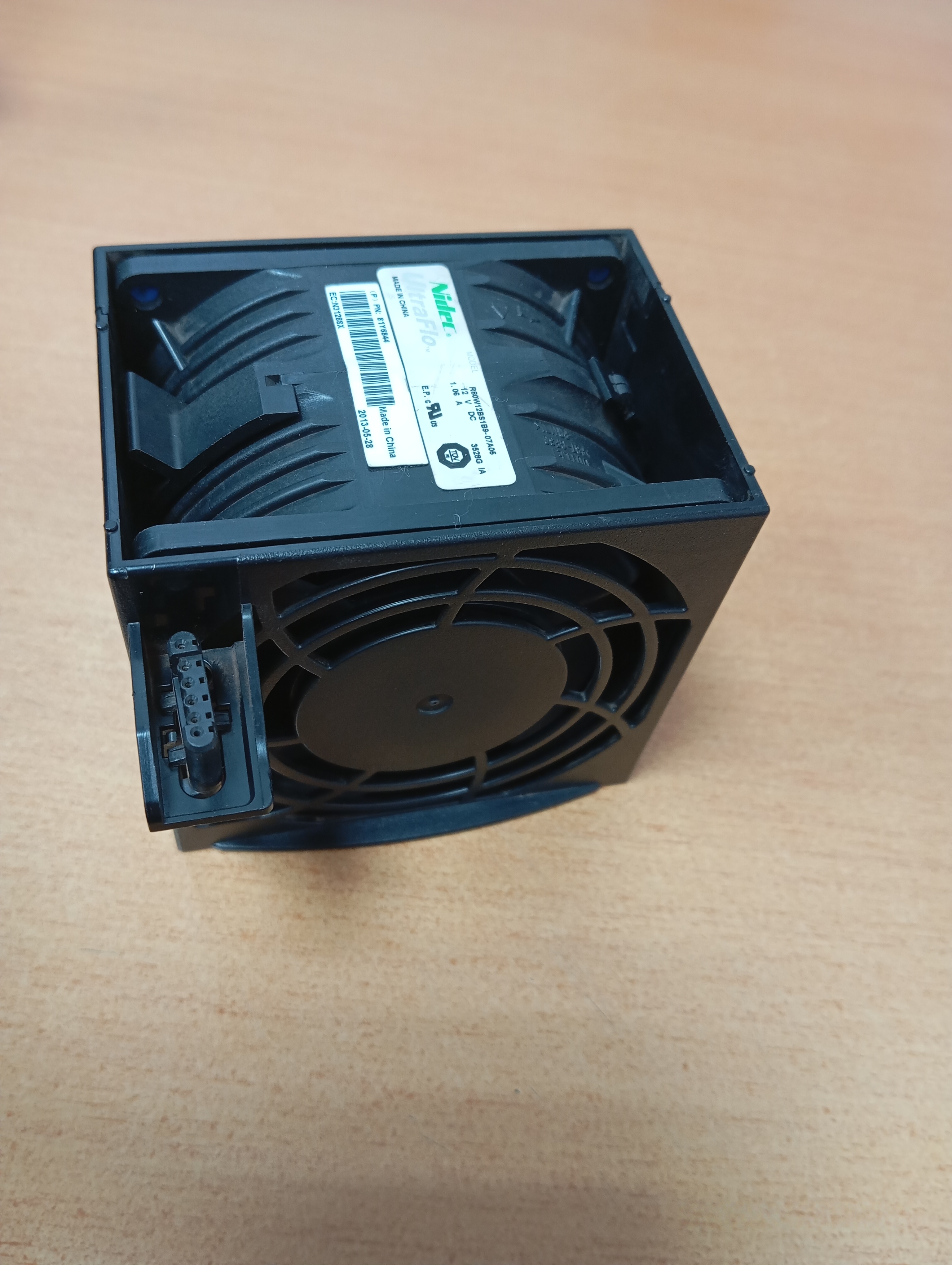

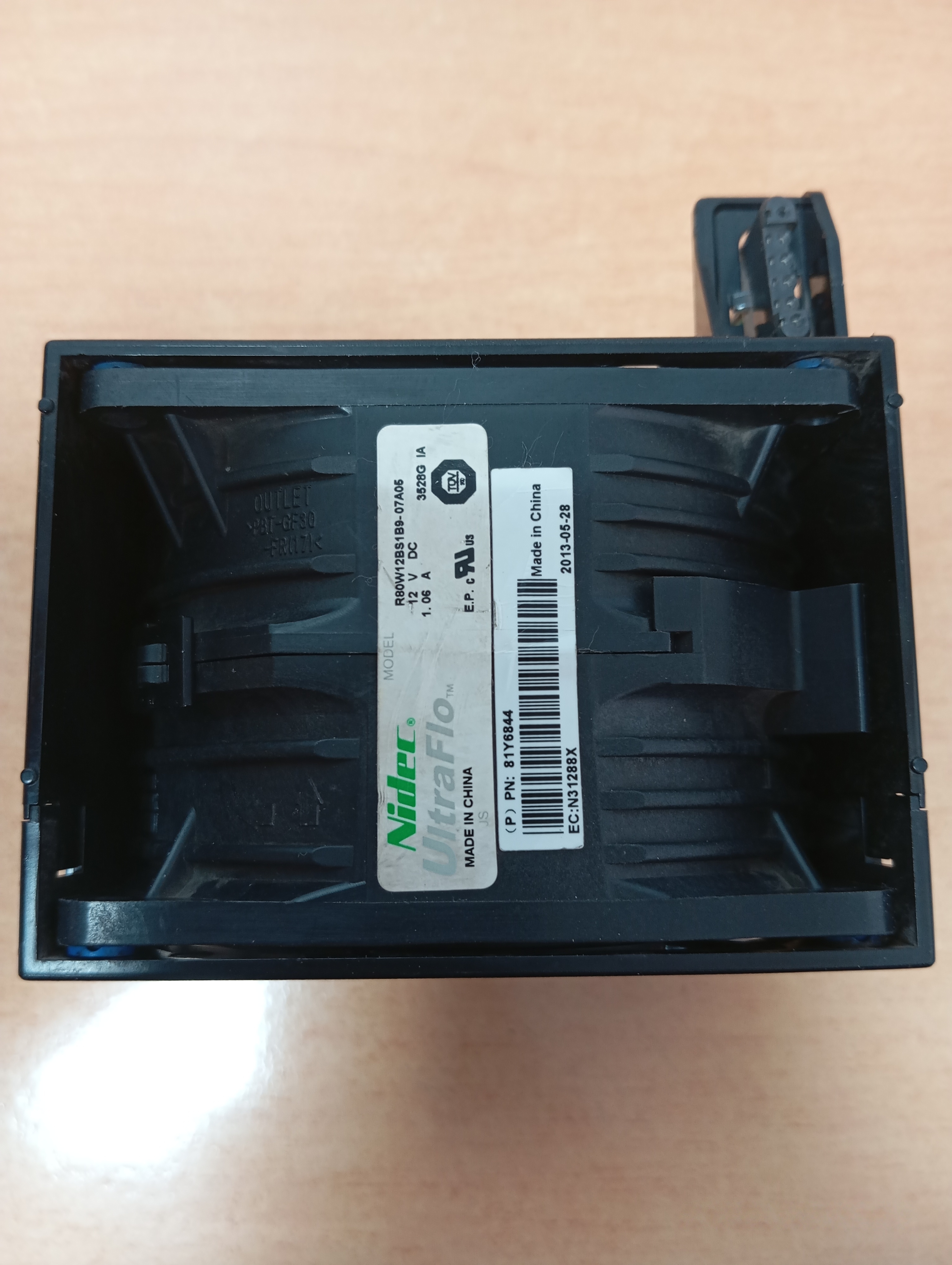

Это для IBM серверов. Обычно серверные вентиляторы достаточно мощные и неплохо подходят для генерации ВВ. Сдвоенные последовательно обеспечивают более высокое давление. Да, у них обороты чумовые от 10 000 об/мин и до .... почти бесконечности. Грубо оценить можно так: чем выше потребление тока, тем выше характеристики. Бывают до 7А, больше не видел. Ваш на 1.04А, но вполне возможно что будет достаточно. Он б/у 2013 г.в., но скорее всего оригинал, поэтому ресурс должен быть большой. Вот в этой ветке уважаемый @sova проделал большую работу и поделился результатами по тестированию подобных вентиляторов. Кстати имхо на авито подобных вентиляторов больше, цены на них пониже и доставка быстрее.



Спасибо!!! Принял понял, ориентир действий теперь более чем понятен.



Яж не силен в теплотехнике, это первый мой котел. Огромное желание есть построить и довести до ума. Спасибо за советы!



Захарыч, очень понравился ваш иллюминатор:

Это готовая деталь откуда-то или самодельная? Стекло обычное или каленое? Прокладки (белая, синяя) из какого материала? Не прогорят они когда температура в котле вырастет?



Готовая деталь, смотровое окно (диоптрий) для самогонщиков))). Взял на попробовать, ну что сказать, за все время эксперимента ничего не произошло. Да, стекло толщиной 10мм в диаметре примерно 50мм, корпус приварной из нержавейки, разборное.
https://www.ozon.ru/product/smotrovoe-okno-privarnoe-51-mm-688786686/



Смотровое окно, он же визор или гаечный диоптр, есть и под фланец.
Выпускают как под сварку, так и под кламп-соединение.
Рабочая температура -40 до +200 градусов, из-за силиконовой прокладки.
Характеристики смотрите у продавца 1 или 2 или на других торговых площадках.



Отличное решение, выглядит стильно, большой диаметр, не надо открывать / закрывать горячую деталь. Прокладку в крайнем случае можно заменить на паронитовую если силикон температуру не выдержит. Продавцы не указывают какое стекло, но по идее должно быть каленое. Задал им вопрос в чате.



Обычно, в таких диоптрах применяют наиболее распространенное медицинское боросиликатное стекло, которое выдерживает высокие температуры почти до 500 градусом. Если что, то стеклышки продаются отдельно.
Но вы правильно сделали, что задали вопрос у продавца.
В вот прокладки используют, из силикона и фторопласта, у последнего верхняя температура немного выше.

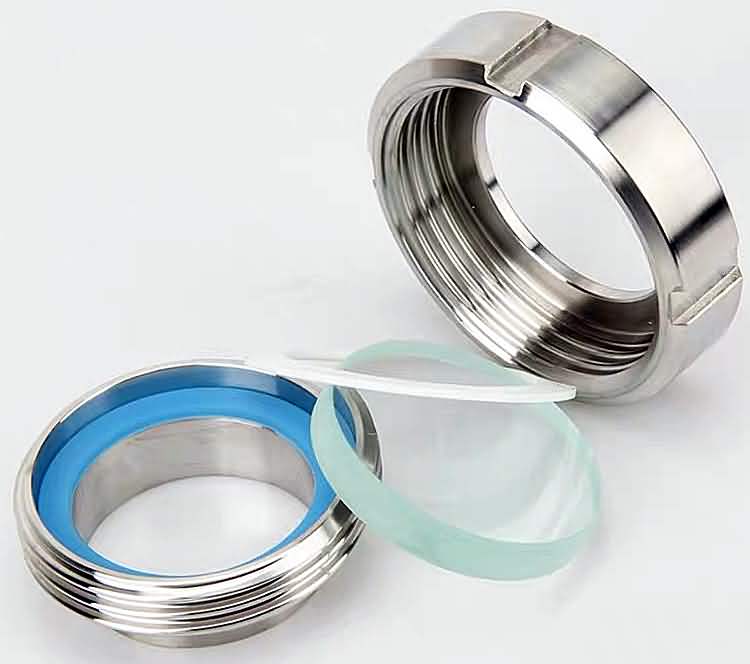

Смотрите на фото, где белая прокладка – фторопласт, синяя – силикон.



Спасибо, очень ценное уточнение. Один продавец ответил, что это кварцевое стекло. ))) Ну как минимум, радует что не органическое.
Второй сказал что это "высокий боросиликат, вид твердого стекла". То что не жидкое, тоже неплохо. ))) Третий пока не ответил. Закажу себе обязательно. Котел должен не только греть, но радовать внешним видом!



Картинка прям один в один с моим диоптром и прокладки теже. Когда выбирал видел эти параметры единственное смущал силико. Ну ее всегда можно заменить на более температуростойкую.



Zaharych, в начале, надо было проводить прогон без вставки, но мы пропустили еще один не маловажный фактор по настройке, и почему об этом никто не говорит, хотя понятно, что это само собой разумеющийся факт, при начальной настройке горелки, и это, регулировка высоты дожигателя, относительно чаши испарения, при таком конструктиве печи.
- Спрашиваю, вы пробовали менять положение дожигателя, например, приподнимая его?
- Второй вопрос, вы проверяли систему воздухоподачи, на реальное соответствие правильного и нужного объема подаваемого воздуха в котел, при различных мощностях? Какой объем воздуха нужен для сжигания, например 1 литра ОМ?
- Как вы проверяете степень сжигания ОМ на выхлопе.
Еще раз повторяю, без понимания процесса горения, естественно и чуйки должна быть, вы будете топтаться на месте. "Вам шашечки или ехать", и не обязательно, чтобы было прямо чистое голубое и ровное горение, главное чтобы топливо полностью сгорало, а дальше, предусмотрен эффективный теплосъём произведенного тепла.
На разных уровнях, цвет пламени может разниться, а верхние вообще могут гореть почти бесцветным, которые вы не видите по отношению к нижним.
Можно взять простейший “слабенький” осевой вентилятор, выполнить правильно калиброванные отверстия 5-7мм, в соответствующем порядке и направлении, и получите не плохой результат.



Доброго дня!
После переделки дожигателя, ИК излучатель ставил сверху на центрирующие болты (это 5-8 ряды), низ дожигателя был свободен. Выхода на режим небыло соовсем, остановил котел и ИК вставку вернул на место, тоесть перенес в низ как и было, ранее до переделки дожига (второй прогон) мне понравилась как ИК вставка работала, накалилась вся до красна. Но тут этого уже небыло но стало лучше чем без нее, поэтому и написал «ИК вставку оставил как есть». Высоту дожига от чаши уже не переделать, когда об этом подумал было уже поздно (сделать регулируемой на период настройки). Высоту установил 60мм не меньше, может 65мм. Эту высоту мониторил тут на форумах, кто как делает, для себя определил 60-65мм., но зря и уже не исправить без координатной переделки. Поэтому пытаюсь настроиться с этой высотой. Процесс сгорания ОМ объяснить не смогу но чуйкой чую как должно гореть, чуйка говорить что еще не то. Во первых выхлоп не должен быть плотным белым (уж не говорю про копоть из трабы) и резкого запаха не должно быть. Так слегка прозрачный, не напрягающий. Ну и по остаткам в чаше вижу что горение не полное. Вообщем сперва поставлю диск, дальше буду отталкиваться от результата.



То что дожигатель не регулируется это плохо, это одна из самых важных настроек печи или котла. В моей первой печьке тоже не регулировался дожигатель по высоте, так же плясал с бубном вокруг неё



По итогу какое расстояние у Вас получилось?



На данный момент 95мм от края дожигателя до дна и 115мм от первого ряда до дна.



Принял, спасибо!
