Котел на отработанном масле своими руками

В данной ситуации, физический пережим – разделительный диск, должен помочь, но насколько, эксперимент покажет.

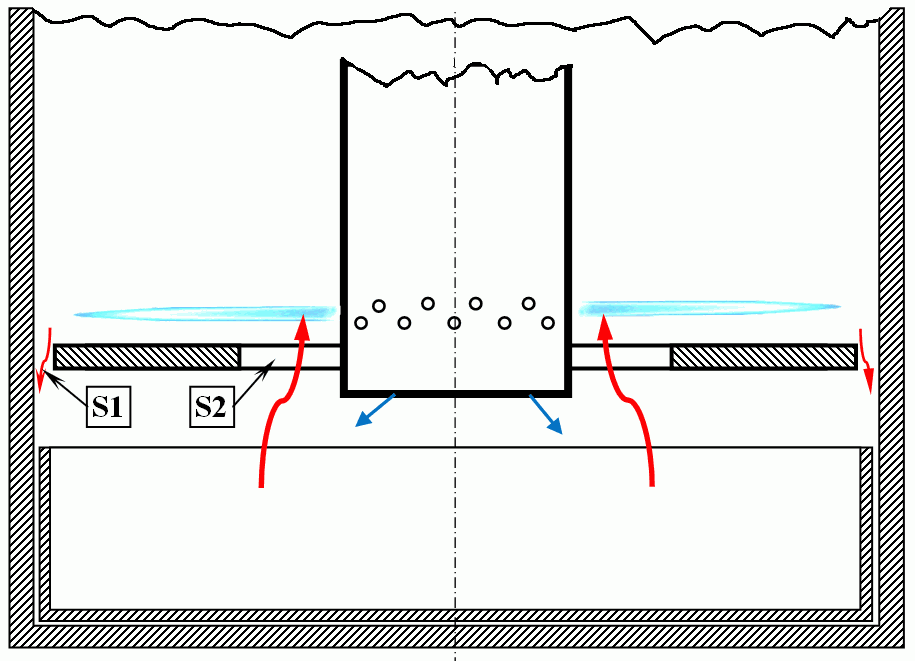

Если вы его будете устанавливать, чтобы был эффект эжекции, то надо придерживаться следующих правил:
- Меняя расстояние от сопел до диска, можно управлять степенью эжекции, чем больше расстояние между ними, тем меньше эффект. Раннее писал, что чрезмерная эжекция может только вредить, а именно тушить автотермический процесс горения ОМ, и я несколько раз на это попадался, прекрасно зная об этом.

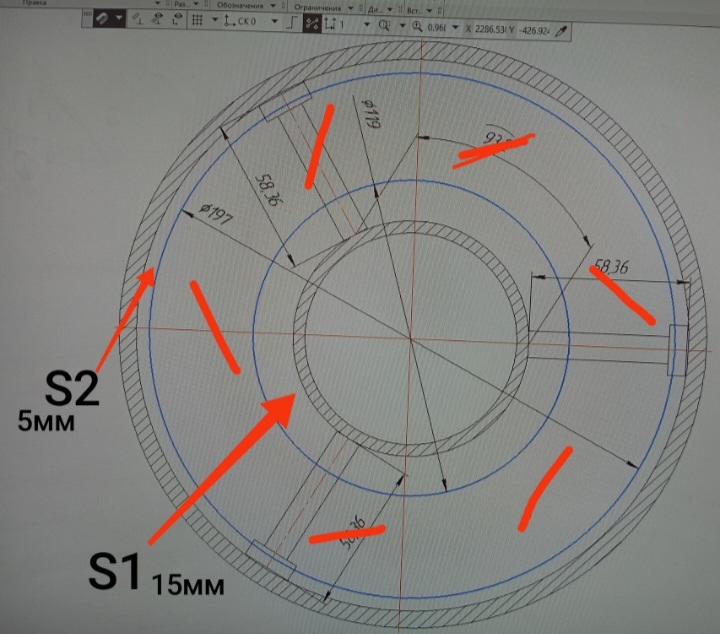

- Площадь отверстия S1 выхода паров ОМ, должно быть в несколько раз больше S2, отверстия рециркуляции.
Как вы поняли, что без пространственной регулировки диска не обойтись, начните с самого крайнего расположения, а потом можете экспериментировать, и даже установить перфорированный диск.



Доброго дня!

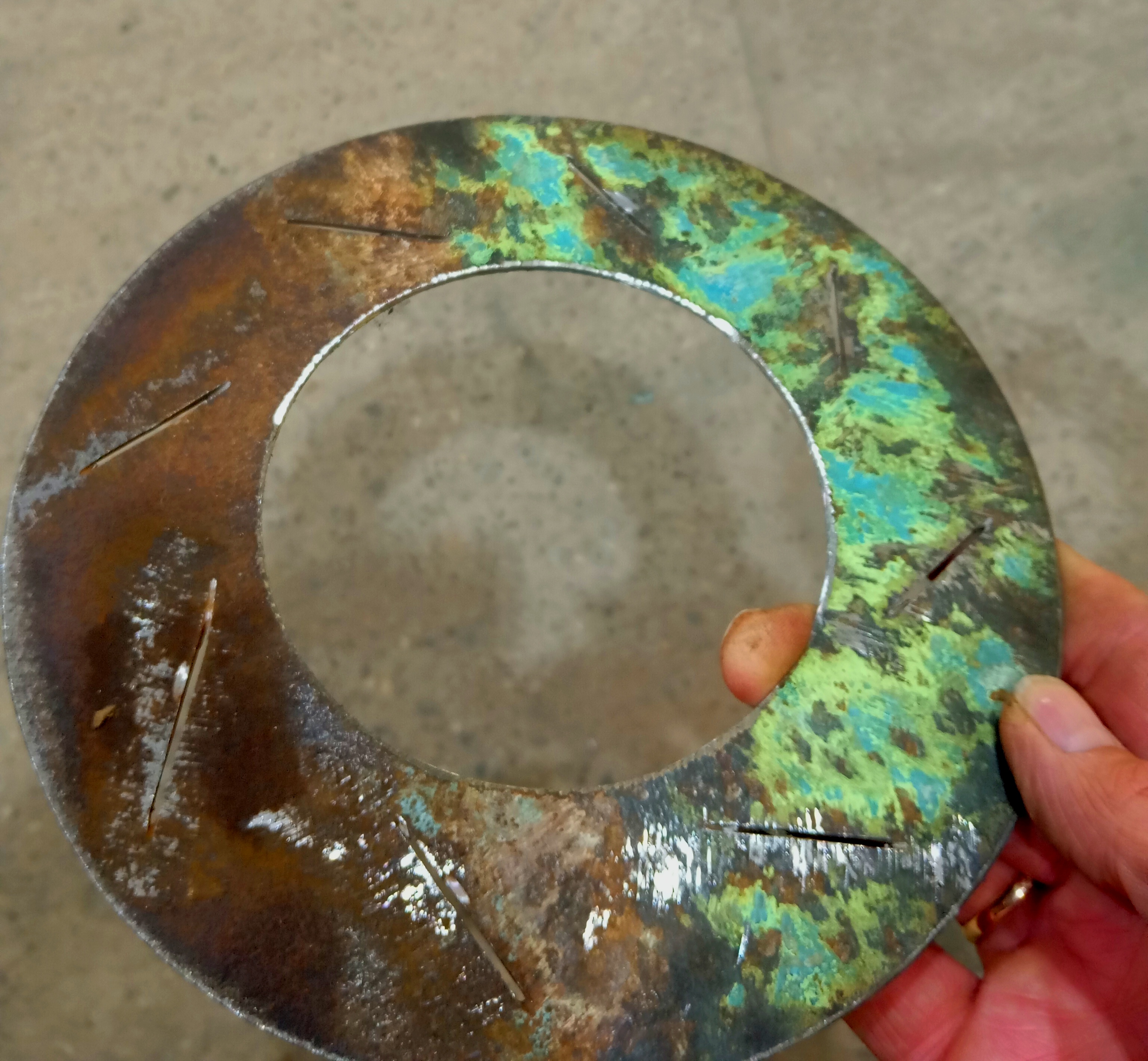

Вчера подготовил диск, для настройки сдела из черняги толщиной 2мм, для тренировки думаю сойдет и такой металл, а так лежит лист из нержавейки тоже 2мм толщиной. Для выхода паров из камеры от дожигателя ширина пространства 15мм, для рециркуляции от стенки топки до диска 5 мм. Дополнительно на самом диске сделал прорези отрезным диском 1,4мм (если что то замажу герметиком). Расстояние от сопел первого ряда до диска начну с 8мм.



Zaharych, ещё раз повторяю, вы к испытаниям подходите, абсолютно не подготовленным.
Видно, что вы умеете варить и работать с металлом, но этого мало. Перед тем как начинать прогоны, надо полностью все продумать, составить план, сделать предварительные замеры, расхода ОМ и воздухоподачи и т.д.
- Как вы делаете нужную подачу ОМ, например, зная, что при таком положении краника будет 2 л в час, вы делали тестовые замеры своих баков по разной производительности подачи ОМ?
- Сколько кубов воздуха поступает в котел при различных прикрытиях заслонки вентилятора?

Например, я делал тестовые замеры производительности системы по воздуху, и, не имея приборов, кроме секундомера, мешочным способом.

I – первый этап

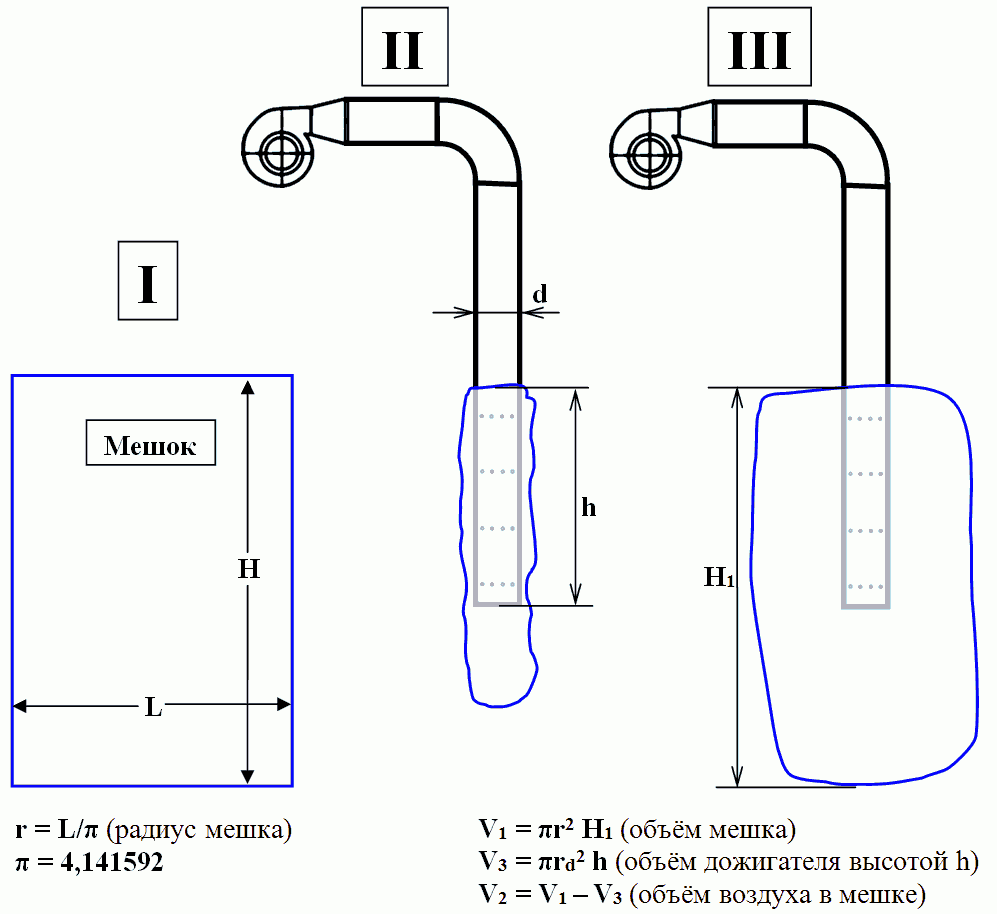

Находим, приобретаем или изготавливаем полиэтиленовый мешок. Для этих целей, замечательно подойдут мешки для мусора 100-200 литров. Пластик мешка должен быть относительно мягким и прочным, но не твердым. Я приобретал черного цвета и из них, потом делал тепло-солнечные аэростаты. Но мы немного отвлеклись, далее разворачиваем мешок, чтобы он был как бы сложен пополам, т.е. не раскрыт и делаем измерения L и H, далее определяем радиус мешка r.
Т.е. данный мешок в надутом состоянии, представляет из себя, цилиндр, соответственно и расчеты будут для него.

I I – первый этап
Вынимаем дожигатель и кладем его на стол или подвешиваем, так чтобы сопла не касались стола, а были над полом.
Мешок одеваем на дожигатель и крепим резинкой чуть выше верхних рядов сопел. Теперь от H вычитаем, например 3см, которые ушли на обвязку к трубе и получаем высоту H1.
Вычисляем объем мешка V1.
Вычисляем объем участка дожигателя V3.
Производим вычисления объёма воздуха в мешке без дожигателя V2, и запоминаем его, т.к. он будет у нас постоянной величиной.
Для удобства, все размеры подставляем в метрах, чтобы получит кубические метры.
Сжимая мешок, удаляем из него лишний воздух, все, мы готовы к измерениям, и настраиваем секундомер.

I I I – первый этап
Если у вас вентилятор почти сразу разгоняется при включении, то одновременно с ним включаем секундомер.
Как только мешок полностью надулся, отключаем секундомер и вентилятор.
Теперь, можно вычислить производительность, зная время и объем, последний параметр у нас будет постоянным.
Данную процедуру, надо выполнить несколько раз, предварительно сдув мешок, чтобы показания были примерно одинаковые.
Дальнейшие испытания производительности вентилятора в связке с дожигателем, проводим на других скоростях или закрытиях заслонки.
В итоге, можете построить график зависимости.

Теперь, при прогонах горелки, мы уже можем ориентироваться на известную подачи ОМ в данный момент и соответствующую для него требуемый объем воздуха.

Конечно же, это только для ориентира, и все равно надо будет параметры подстраивать по ходу прогона, чтобы в дальнейшем полученные результаты использовать при работе котла.

Zaharych, вы мне так и не ответили, сколько нужно воздуха, с небольшим избытком, для сжигания ОМ?

P/S
Имея анемометр с крыльчаткой, можно произвести (на холодную) замеры производительности по воздуху, через выходную трубу котла дымоотвода, зная его поперечное сечение S.
Тогда, мы измеряем скорость воздуха v анемометром на выходе дым трубы и вычисляем объемный расход воздуха Q=v*S.



Многовато , да и слишком большие дырочки



Жёстко ..



Первый ряд думаю от 15 до 18 отв по 1,5_1,6 мм ...
Далееот ступить 25_30мм и второй ряд , не более 12 отв того же диаметра ... Последующие по 35 мм между рядами и так же по 12 отверстий ..
Думаю расход у вас сейчас минимум от 1,1_1,2 л / ч
...
Какой диаметр самой трубы под котел ?



На счет более " холодного" синего чуть не верно Синева она разная ...



Многовато выходит ....



Если честно то не знаю, вернее видел и читал про это соотношение тут на портале, но вспомнить не могу. Пришлось загуглить и получается 14-15/1 (воздух/масло)



Провел измерения, результаты следующие.
- Производительность дожигателя по подаче воздуха:
1) полностью открыт 16,74м.куб/ч
2) 16,3
3) 15,66
4) 14,58
5) 11,34
6) полностью закрыт 7, 02 м.куб/ч
Первичка была перекрыта на всех этапах.

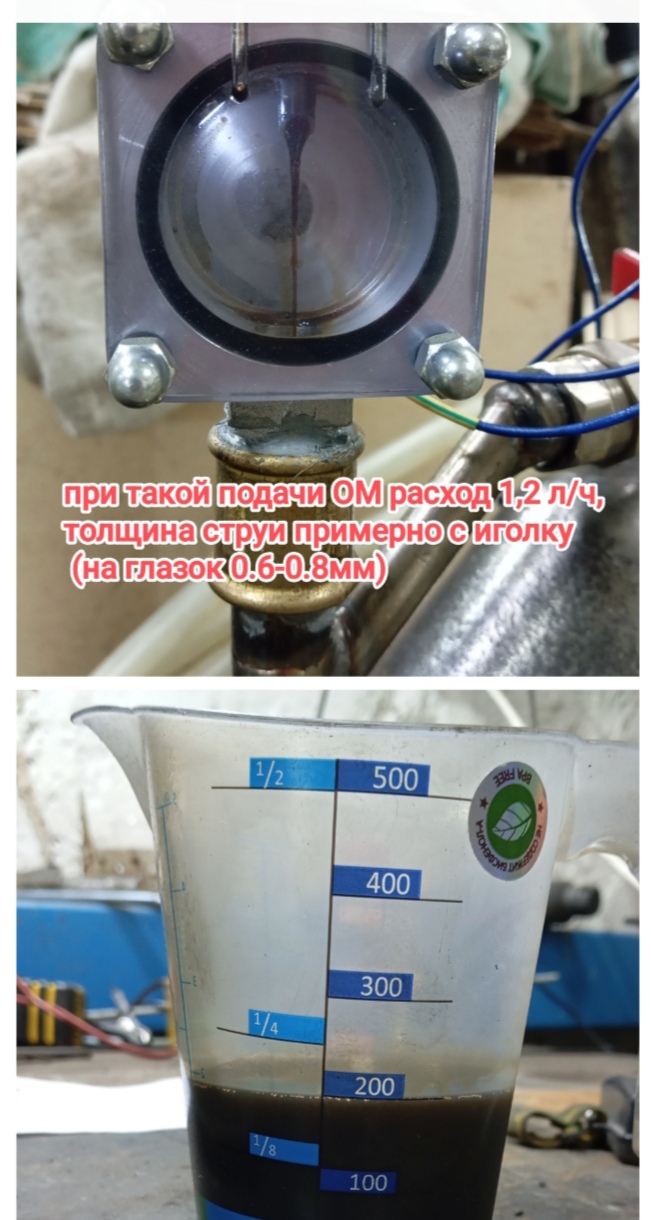

По маслу, успел сделать только один замер. Интуитивно выставил струю толщиной с иголку, примерно 0.6 -0,8 мм, подача ОМ получилась
1,2л/ч. На прогонах в среднем такуюже подачу выставлял.
Да, и ещё успел диск установить, на сегодня все.



Согласен, это первый опыт в котлостроении, но уже переделан низ дожигателя, все отверстия вышли по 1.5мм., количество такоеже оставил. Ранее, где-то фото выкладывал.



По расходу в точку попали

Диаметр под топку 207-я труба, дожигатель 89-я
По расходу в точку попали, вчера провел замер, вышло 1,2л/ч. Значит в период испытаний подача ОМ получается от 1,2 до 1,5 (регулирую крутилкой туды-сюды)



Интересно, почему-то фото не стали загружаются, выдаёт ошибку файла, хотя обьем не большой и формат джипег (как обычно). Не пойму, это у меня проблема такая или нет?

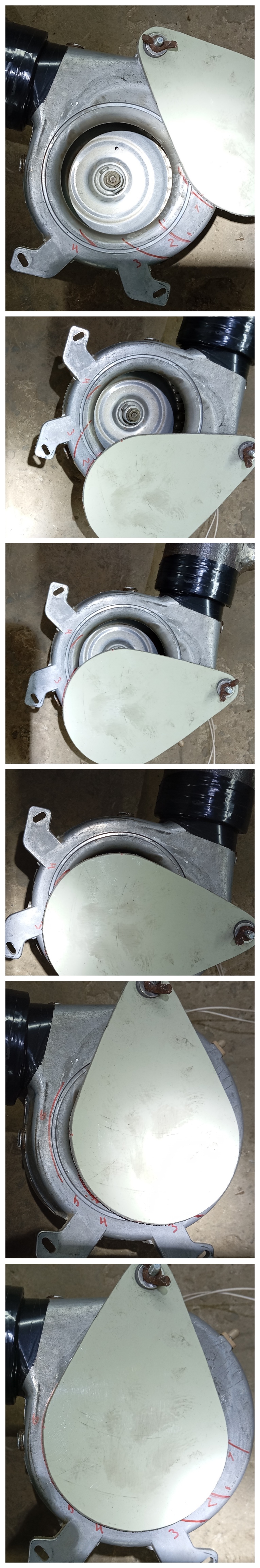

Хотел закинуть фото замеров дожигателя при разных положениях шибера на вентиляторе и замер подачи ОМ.



Замер подачи ОМ и уровни положения заслонки вентилятора при шести замерах

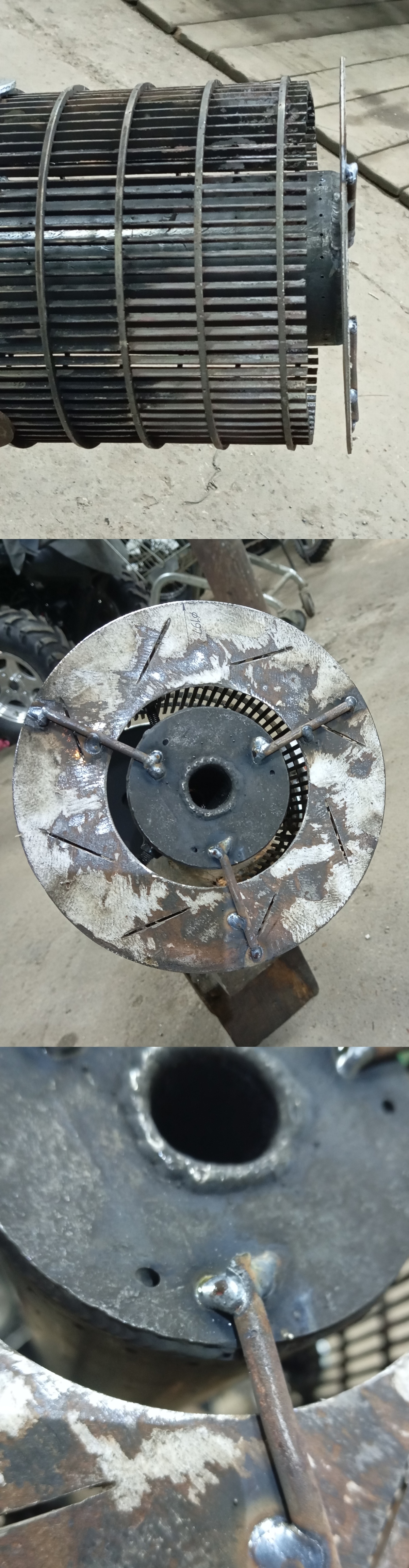

Установил пережим на дожигатель



Под такой размер первый ряд от 18 отв
И по 3 добавляем в остальные ... На втором ряду делаем половину ...



Не очень удачное решение ... Нет возможности для быстрой корректировки положения +/-...



Так ведь чтобы изменить положение диска надо останавливать котел и достать дожигатель. Это лишь временное решение, проволока поддается изгибарию под небольшим усилием +/- 5-7мм. После определения оптимального положения сделаю диск из нержавейки на постоянку.



Это понятно. Просто надо делать эти вещи проще



Согласен, подскажите как, у меня в этих делах нет опыта.
