Доброго всем!
Вообщем битва с дожигателем продолжается. Вчера досверлил отверстия, часть заглушил и провел замеры прокачки кубатуры через сопла.
Да, к стати у меня сменилось место дислокации по настройке котла, было в теплой мастерской сейчас переехал в холодный гараж :), замеры делал уже в гараже. Скажу, что разница в кубатуре сильно зависит от окружающей температуры, я это момент не учел. Ну ничего, прокачку кубатуры настроим под реалии окружающей среды где будет работать котел.
Что сделал.
.- замерил улитку без дожигателя, положения теже, температура в гараже +9:
1 - 73,22 кубометр /час (открыто полностью)
2 - 71,01
3 - 69,12
4 - 35,36
5 - 17,39
6 - 7,7 (полностью закрыто)
- досверлил часть и часть заглушил, согласно рекомендаций

Сверловка вся на 1,5мм.
Замеры кубов в час с дожигателем:
1 - 13,16 кубометров час (полностью открыт)
2 - 12,86
3 - 12,54
4 - 11,74
5 - 8,83
6 - 4,8 (полностью закрыт вентилятор)
Как-то печально ну это и понятно холодный воздух и плотней и тяжелей, улитка себя по-другому ведет.
Добавил еще сверловку 9шт между 4 и 5 рядами. Сделал замер, вышло:
1 - 14,7
2- 14.76
3 - 14,06
4 - 12,35
5 - 9, 47
6 - не стал проверять
Получается, что 9 мокросопер добавили в среднем 1 куб к производительности. Думаю надо догнать до 20 кубов на полностью открытом вентиляторе. Надо сверлить но куда, там и так уже между рядами по 2,5 см выходит. На верхних рядах думаю нет смысла досверливать?
sova, как думаете?
Повторю что сейчас по сверловке стало:
1 ряд - было 28 оставил три остальные замазал
2 ряд - 17 без изменений
Между 2 и 3 - 18 вновь
3 ряд - 14 без изменений
Между 3 и 4 - 12 вновь
4 ряд - 13 без изменений
Между 4 и 5 - 9 вновь
5, 6, 7 ряд - без изменений
8 ряд 12 (из них 6 на 1,5 и 6 на 2) через один расширил до 2мм.
Первый ряд уйдет под перфорированный рассекатель и станет дуть ПВ, рассекатель поднимаю к второму ряду.



Zaharych, я скоро уже начну материться.
Для нашей сети, воздушной системы, используемый вентилятор не рассчитан.

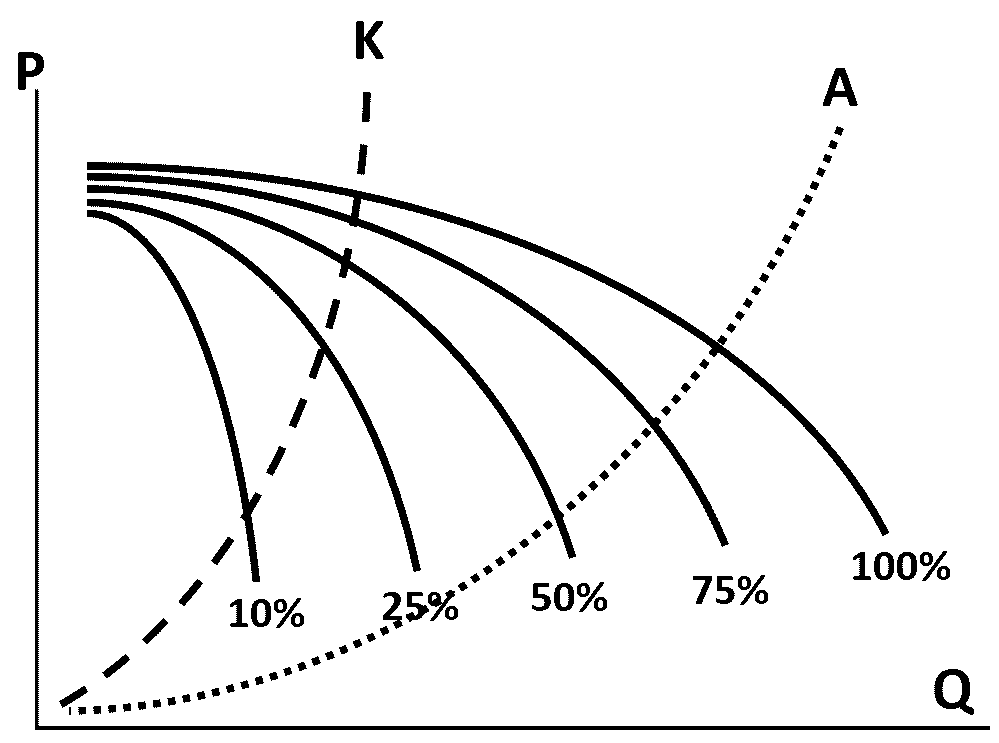

Набросал примерный аэродинамический график вентилятора, для понимания.

Р – давление, Q – производительность(расход воздуха), а проценты, это величина дросселирования, где 100% - полностью открыто.
Характеристика нашей сети – кривая К, а сеть А, это та, в которой вентилятор работал.
Т.е. у нас очень высокое сопротивление сети и кривая будет более крутая, а чем меньше сопротивление в воздуховоде, тем кривая более пологая.
Тот пример, ваших измерений без дожигателя, это будет кривая А.
Еще раз повторяю, проведите подобные замеры, со старым вентилятором на 12В и с силовым ШИМ для управления им, а далее сравним оба вентилятора.
Пока рассверливать дожигатель не надо, вы сперва на полученной мощности добейтесь приемлемого горения, и определите, какая будет минимально допустимая мощность работы котла.



Так я по замерам уже понял, что не тянет улитка. Хочу сегодня попробовать сдвоенный канальный серверный, под него шим регулятор подошёл. Если Вы имели ввиду про улитку черную с выходом на 110мм то она не автомобильная, а на 220 трех скоростная от вытяжки.



Да ненадо матерится, я еще тогда понял. Озвучил замеры. Мне для себя нужны замеры, чтобы вообще понять как вентиляторы работают с моим дожигом. Раньше же только догадки были :).



Zaharych, конечно же можно снизить сопротивление нашей воздушной системы, рассверлив большим диаметром все ваши микросопла, и в итоге, придем к первому варианту, получив горение средне между пряможегом и голубым. Но так работают многие котлы и нормально, даже без различных вставок улучшающих интенсификацию горения.

Ох, опять на грабли наступаете, да, один такой вентилятор без проблем продавит ваши микросопла, но, его производительность хватит немного больше чем на 5 кВт. Если вы не в курсе, то в серверах он стоит не один, а несколько, в параллельном соединении, т.е. давление остается одно, а производительность увеличивается на количество используемых аналогичных вентиляторов.

Это очень хорошо, что вы начинаете проводить замеры системы воздухоподачи на соответствие требуемых параметров. Конечно же, имея анемометр, и более навороченный, замеры проводятся просто в лет, т.к. прибор уже сам вычисляет производительность, предварительно вбив в него площадь воздуховода с которого проводят замеры. Как вы помните, я говорил, что поток можно померить на выходе котла дымовой трубы, но можно и на смотровом верхнем окне, главное, не забыть заглушить трубу дымоотвода, а диаметр окна должен быть равен или больше крыльчатки анемометра.

Но и это еще не все, замеры можно проводить и с помощью электронных весов, с точностью 0,01гр, карманные ювелирные подойдут.

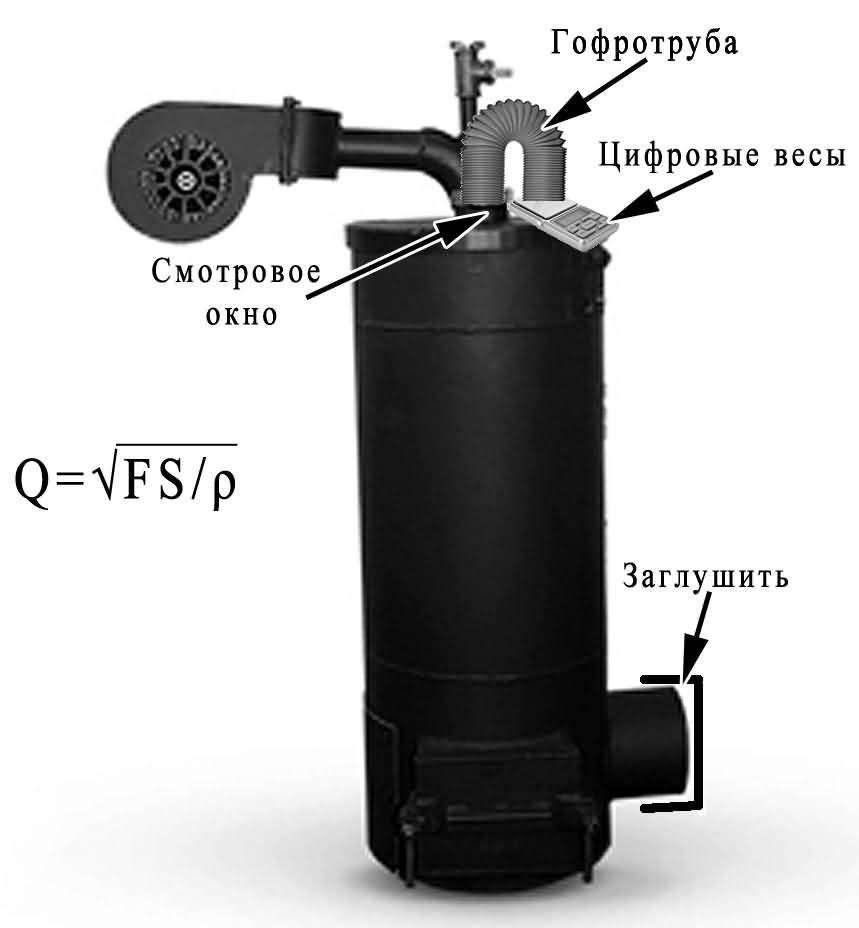

Вот здесь, смотровое окно нам в помощь, на который мы одеваем кусок гофротрубы, другой конец которой мы размещаем над измерительной платформой весов. Диаметр гофротрубы должен быть меньше платформы весов.

В результате нехитрых вычислений, мы можем получить производительность по воздуху, вашего котла, в зависимости от модели вентилятора и его регулировании различными способами.
Q - объёмный расход воздуха
F – измеренный вес (перевести в ньютоны)
S – площадь смотрового окна (перевести в м3)
ρ – плотность воздуха
Ради интереса, можете посмотреть “Как рассчитать воздуходувку” на видеоканале “Физика в опытах и экспериментах”

P/S Пожалуйста, проверьте, правильно ли я указал формулу для вычисления воздушного расхода.



Спасибо, весьма полезная информация!
Но я все же успел наступить на граблю и замерил все три вентилятора. Потом уже увидел Ваше сообщение.
Ну вот что получилось в сборе с дожигателем.
Вентилятор алюминиевый, 220в (регулировка дроссельной заслонкой):
1 - 14,7
2 - 14,7
3 - 14,06
4 - 12,35
5 - 9,5
Черный (3 скоростной), 220в:
1 - 12,91
2 - 12,1
3 - 11,5
Серверный, 12в с шимкой(самая простая с переменником, без циферблата). Потенциометр равномерно поделил на 9 равных частей с отметками для ориентира:
1 - 18,3 (максимально)
2 - 17
3 - 16,9
4 - 14,76
5 - 14,52
6 - 10,2
7 - 9,0
8 - 6,11
9 - пропустил т.к. слишком минимально
На этом сегодня закруглился.



Хороший наглядный пример, того, как слабенький вентилятор, у которого мощность на порядок ниже, чем у улиток на 220B, уделал их с “легкостью”. Это и не ново, так как он рассчитан для работы в плохо продуваемых местах.
Вы, наверное, заметили, что у серверного вентилятора есть показания близкие друг к другу, я это связываю с тем, что характеристика сети дожигателя попала в определенную область графика вентилятора, и именно на максимальных оборотах.
Сдвоенные вентиляторы, а также со спрямляющим аппаратом, имеют аэродинамическую характеристику, где наблюдается на графике характерное седло с горбиком, после чего начинается крутая ниспадающая кривая.

Очень похоже, что характеристика дожигателя(синий график) попала именно на край характеристики вентилятора на максимальных оборотах (80-100%PWM), где очень крутой спад, ну а дальше она зашла на седло.

Такой ШИМ регулятор не для подобных горелок, здесь просто необходимо иметь ГИ с дисплеем, указывающий проценты заполнения ШИМ, что более наглядней и удобней.



Я надеюсь вы оговорились.
Переведите воздух из литров в метры кубические

Неточность, надо так
S – внутренняя площадь выхода гофротрубы (перевести в м3)



Мыже ведь все тут в кубах считаем, почему литры написал, уже не помню, 14 кубов. Значит не зря троишником в школе был :))



Как я понял, это предположительно что на максималках вентилятор начинает в захлеб работать, а до 80% вроде как под дожигатель подходит? Насчет сверловки пока нужно остановится, посмотреть что покажет прогон, да, или я что то путаю? Сейчас пока готовлю отсекатель, да и утеплить топку надо, я же так и не утеплил её.



Согласен, что с циферблатом дозировка воздуха точней. На крутилке это временно попробовать. Заказывал две шимки, одну с переменником второй с инкодером и циферблатом. С переменным резистором уже пришёл, а с цифрой еще в пути.



Попался мне вот такой диск. Мысль возникла, а если его применить как отсекатель, подойдет нет? Померил, красными кругами выделил нужные мне диаметры. Это диск с тримера для косить траву, он уже на выкид в лом т.к. половина напаек нет, да и режущую часть повело.



Для затравки, когда показывают в таком виде соотношение, это стехиометрическая воздушно-топливная смесь, и как правило она имеет в виду граммы или килограммы.

Не отсекатель, а рассекатель, лучше тогда говорите разделительный диск.
Я же попытался объяснить, что перфорированный диск служит еще и для выравнивания поля скоростей, т.е. чтобы в камеру горения, пары ОМ выходили равномерно по всему кругу.
В вашем случае, при использовании диска от триммера, будет иная картина, а именно, пары ОМ будут в основном выходить к периферии (рога получаются), и основное горение будет возле стенок камеры горения. Как это отразиться на качество сгорания, эксперимент покажет.



От нержавеющей сетки не отказываюсь, жду ее. Заказал кусок сетки 200х200 с ячейкой 5х5мм таанная с проволоки 1,2мм. Из подручного сейчас только этот диск.



Проехал чера все металлоприемки, нет нужной перфорированной нержавейки. В магазинах только большие листы продают, не вариант. Думал уже нарезку лазерную сделать, мне не сложно, просто не хочется деньги в пустоту выкидывать если вдруг не пойдет. Как вариант еще, сделать сверловку дабы есть в наличии кусок листа черного толщиной 2мм и есть сверлильный станок. Но сверлить столько отверстий
Если же этот вариант лучше чем диск от тримера, то что делать, буду сверлить.



Дополнение, в аэродинамике стараются пользоваться массовой плотностью, поэтому, в стехиометрической воздушно-топливная смеси её соотношение обозначают в кг или граммах, т.к. вес не меняется от температуры, а только объём.

Желательно, чтобы хватило на два диска.

Я не запрещал применять данный диск, а указал, что эксперимент покажет.



На два, а второй куда? Делать диск в два слоя со смещением ячеек на 45 градусов или же если первый будет испорчен пока пытаем.



Подготовка к очередному прогону, доработка дожигателя и утепление топки.
https://rutube.ru/video/private/aa29d46043d1240139b0e3ccae4bd215/?r=a&p=mbNtaf31TAXzZGPowfyjQg



Захарыч, это в основном утепление теплообменника. А то что касается топки и испарительной камеры, то тут нужен огнеупор т.к. изолон расплавится и сгорит.
ПС: мнение теоретика.



Метод проб и неудач. В конечном счете закончится или дутьевой горелкой или китаезом на ОМ.
