Котел на отработанном масле своими руками

Re: Котел на отработанном масле. Самостоятельное изготовление.

Августо, ваш рисунок вот это напомнил



Re: Котел на отработанном масле. Самостоятельное изготовление.

Извините, но это совсем другое, там газ и солярка, практически чистое топливо . Я просто оттолкнулся от Verwolfa и сайта печи Кузнецова. Набросал чертёж с пиролизом и крекингом. Вариантов много, но этот как мне кажется самый удачный. Испытания покажут.



Re: Котел на отработанном масле. Самостоятельное изготовление.

Вермикулит (теплопроводность 0.25-0.30 Вт/м*К) диатомит(0.13 Вт/м*К) являются высокотемпературными термоизоляционными материалами и при температуре в 100 С не обладают экстраординарными способностями, даже такими как мин.вата и тем более как экструдированный пенополистирол(0.034Вт/м*К). Могу ошибаться, так как списал с форума по теплопроводности. Но наверное этот материал все же для печей, он выдерживает 1100 С и служит порядка 100 лет. Насколько я понял -плотность не фактор хорошей теплоизоляции, а лишь косвенный намек, на который не стоит опираться в выборе материала. Поправьте пожалуйста если что неправильно,ведь во многих местах рекламу принимают с действительными параметрами.
Из тех же саитов- продажа вермикулита состовляет меньше 1 % от общего числа теплоизоляций, может тоже врут, но в наших магазинах его нет-проверил.



Re: Котел на отработанном масле. Самостоятельное изготовление.

Не понимаю вашего негодования, я не словом не заикнулся про вид топлива и реализацию пиролиза или крекинга, я просто хотел обратить ваше внимание на то, как располагается теплообменник (водяная рубашка). Если уж совсем конкретизировать, то на самый первый рисунок (отопительный аппарат модели 2105), там дымовые газы делают два хода вокруг теплообменника . Просто по вашему эскизу я понял, что съем тепла будет скорее всего с внешней стороны, т.е. на втором ходе дымовых газов, что менее эффективно. Ну ежели в данном случае вы задались целью именно реализацией крекинга и пиролиза, то вам ссылка не в тему была ) Сожалею, что вызвал ваше негодование. А теперь вопросы, камера квадратного сечения только из-за материалов , которые в наличие есть или есть еще причины ? Ну и с нетерпением жду результатов испытаний вашего девайса. Интересно, будет ли сажа выгорать в углах камеры сгорания?



Re: Котел на отработанном масле. Самостоятельное изготовление.

Доброго времени суток любезнейший, простите если я вас огорчил - это не моё негодование, мне просто почудилось, что для вашей улыбки этот смайлик самый что не на есть подходящий. Ссылка действительно интересная и теплообменник предполагается снаружи, вы правы ни дать, ни взять. Жизнь довольно коротка и мне не хотелось бы портить отношения с кем-либо из-за какого-то холодного металла. Ведь самое дорогое у нас- это человеческое тепло, которым можно отогреть любую душу



Re: Котел на отработанном масле. Самостоятельное изготовление.

masteratti, если честно, я не очень хорошо помню теплопроводность материалов, но в нэте есть технические характеристики, так что читайте и вперёд.:-)



Re: Котел на отработанном масле. Самостоятельное изготовление.

Я тоже хотел спросить, зачем нужен лишний оборот на вашем эскизе, на своих я просто поместил трубу в нижнюю точку котла, ксати такой котел стоит у меня в соседнем боксе, он промышленного исполнения и его эффективность невелика, поэтому на втором своем эскизе добавил еще один оборот, по наружной поверхности водяной рубашки, но схема с тремя оборотами сложна в обслуживании и изготовлении.
По конструкции Verwolf - скажу он, конечно, молодец, его интрига сподвигла многих на конструкторские подвиги и думаю результата спровоцированного им, он с удовольствием ждет, вдруг проскочит, что-нибудь дельное.
А его конструкция вся здесь, что вы видите?



Re: Котел на отработанном масле. Самостоятельное изготовление.

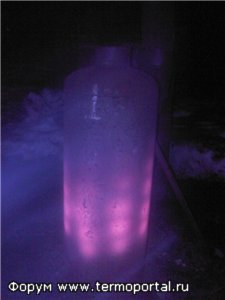

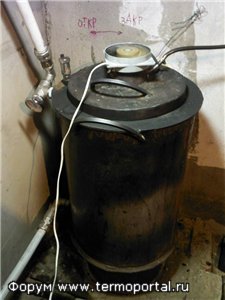

Я увидел следующее. Все "Ноу-хау"на рисунке, причем количество и раположение отверстий видно на фото, по красным пятнам на поверхности балона, отверстия на нижнем торце, на фото вида сверху. Загадочный, очищающий Бум при розжиге? Присмотритесь на печке нет ни больших отверстий, ни лючков, чтоб разжечь, нужно залить бензина стакан и бросить спичку, Бум печь зажглась.
Наддув- вентилятор от "супер" ЭВМ СМ-4, Советского производства, Киевского завода ВУМ, штука вечная, но по старости очень шумная.
Подача самотеком, сверху прямо в трубу подачи воздуха.
Кто еще, что заметил, расскажите.



Re: Котел на отработанном масле. Самостоятельное изготовление.

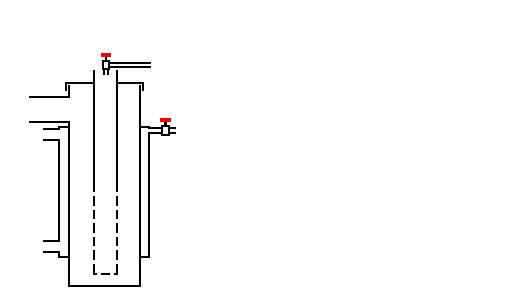

Ремикс, мне кажется там примерно такая конструкция. Завихрители не нарисовал, сам смутно понимаю, как они расположены.



Re: Котел на отработанном масле. Самостоятельное изготовление.

Нет. Холодно.



Re: Котел на отработанном масле. Самостоятельное изготовление.

Будем думать дальше, а варить когда потеплее , в -25 не прёт сваркой на улице заниматься.



Re: Котел на отработанном масле. Самостоятельное изготовление.

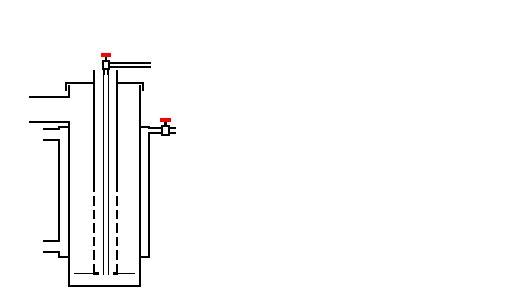

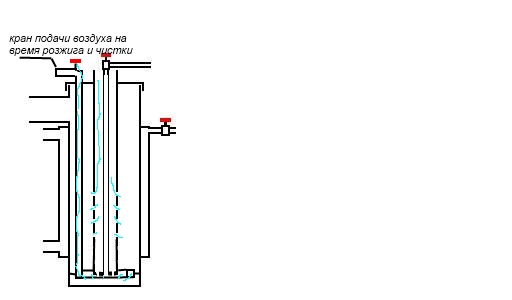

remix59,а для чего второй кран на всех котлах вервульфа? Травить воздух с системы в этом месте вроде незачем...Может вот так-



Re: Котел на отработанном масле. Самостоятельное изготовление.

Всё правильно , так оно и есть - нижний диск приваривается к торцу трубы (она заварена полностью и только масло капает на дно в центре, а уже по стенкам выходят пары и тут их подхватывают завихрители ! Вот тебе и безвоздушное пространство ! Вот тебе и крекинг , и пиролиз ! Я действительно усложнил, начитавшись по печам Кузнецова (там для пиролиза применён колпак , а ещё лучше двухколпаковая схема , вот у меня и получилось ). Третий оборот нужен для лучшего прогрева ёмкости с отработанным маслом. Попробуем и так и эдак .
Ну чтож, держись WERVOLF , жарко становиться !
C уважением к тебе.



Re: Котел на отработанном масле. Самостоятельное изготовление.

Очень даже нужен для стравливания воздуха из рубашки.



Re: Котел на отработанном масле. Самостоятельное изготовление.

Если рубашка неправильно сварена, что я сомневаюсь, воздух будет образовываться каждые 5 минут работы. Для этого расширитель или спускник на более высоком уровне. Для слива и долива тоже вроде не там где надо. sava45, а вы сами видели хотя бы один котел с таким краном-сливником?



Re: Котел на отработанном масле. Самостоятельное изготовление.

И поэтому там при работе либо кран стоит, либо заглушка.

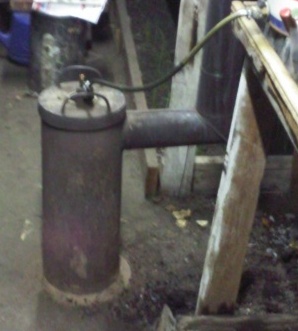

Кстати на снимке видно, что он на рубашке стоит, а не на корпусе печи, это спускник, еще туда можно аварийный клапан, паровой поставить.
У печки в теплице вообще его нет.
Холодно.



Re: Котел на отработанном масле. Самостоятельное изготовление.

У меня такой стоит на котле.
Котел от системы отключается кранами, его можно сливать, заливать не трогая систему, вот для этого спускник.



Re: Котел на отработанном масле. Самостоятельное изготовление.

Да аварийный паровой клапан на случай закипания-возможно, но направленный в лицо ( вверх) ЗАЧЕМ, он же не самоубийца. Увеличивал картинки, но качество г.., кажется что не в рубашку он ведет. remix59, а сам бы ты куда спускник направил? Неужели он дважды ошибся.



Re: Котел на отработанном масле. Самостоятельное изготовление.

Возможно да, ведь отапливает он администрацию, разводка и емкость труб огромная. Подключил, стравил, а потом разбирай и насухо вытирай камеры пиролиза. Я в непонятках. У меня он стоит в другом месте.



Re: Котел на отработанном масле. Самостоятельное изготовление.

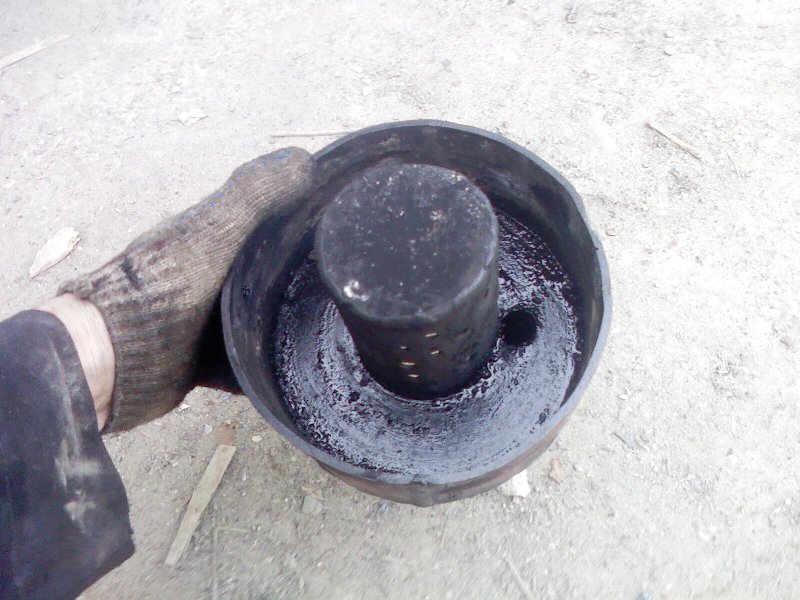

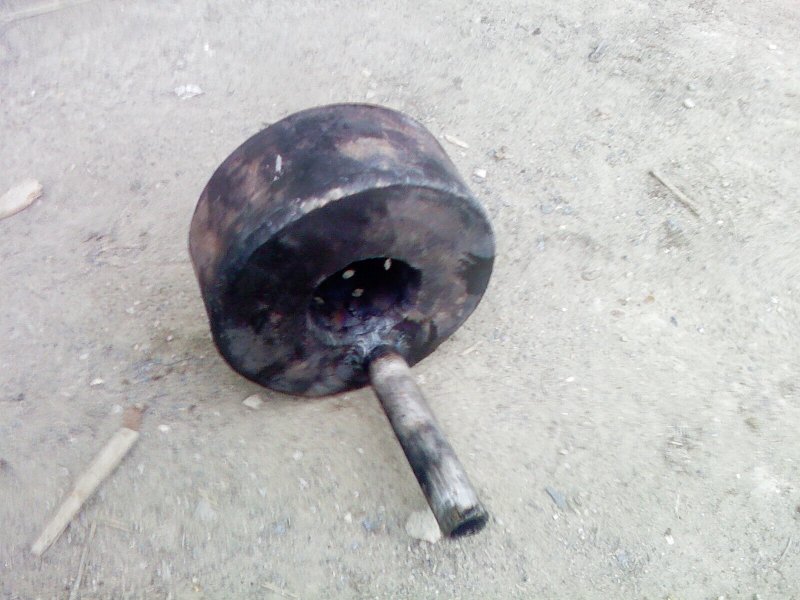

Сегодня котел проработал 4 часа, все понравилось, выхлоп практически прозрачный, удалось даже температуру удержать, до этого не получалось, сразу пришли новые идеи, завтра переделаю чашку, попробую подать воздух через наклонные трубки, крекинг если не ошибаюсь, чтобы пламя наклонить..

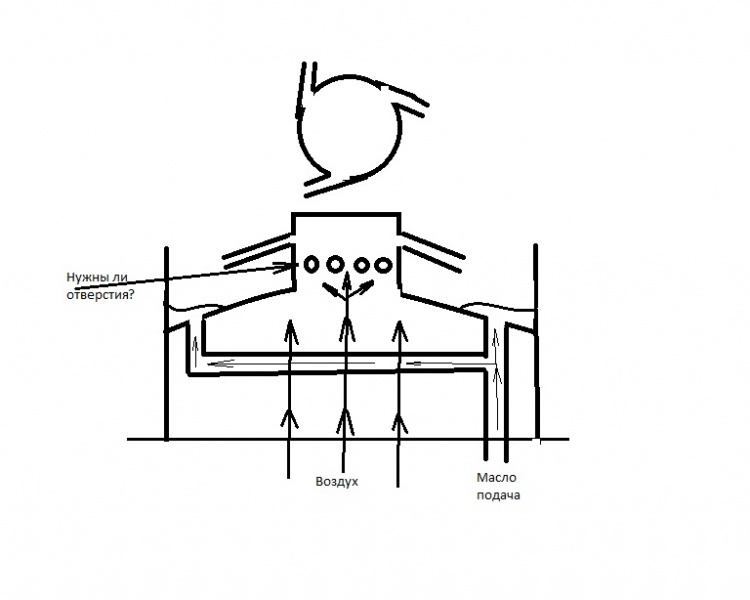

Вопрос- хватит трех трубок подачи воздуха внутренним диаметром 10-12 мм? Или помимо трубок еще отверстий сделать? .... в моем варианте, ниже или выше трубок делать?

Минус, очень тяжело добиться одной температуры, дно чашки сделаю выпуклое, думаю тогда плавней будет регулироваться температура... Подачу масла с двух точек сделаю, так как пламя горит больше с той стороны, откуда масло подается

Может еще кто что посоветует!? см. рисунок
