Котел на отработанном масле своими руками

Re: Котел на отработанном масле. Самостоятельное изготовление.

Один из моментов пришедших в ходе экспериментов- нижняя камера Wer. это не то, что мы видим на фото. По любому для лучшего нагрева он применил отдельную камеру или поверхность. К этому я пришел экспериментом- повесил на конец дожигающей трубы емкость и теперь пресловутый синий огонь наблюдаю до самой минимальной мощности. А поддув у меня очень слабый, так что думаю мысль про диаметр отв. дожигателя правильная. Только какой надо диаметр? Думаем!!!!
И еще в его дожигателе виден огонь. А листая книгу про пиролиз увидел схемы промышленных установок. Так там нагревание продукта идет в трубках определенное время-доли секунды до температур 800-900 градусов. А если убрать трубки и пусть капля летит а ее нагревает прямой огонь из каких либо сопел. Ну отверстий в дожигателе, только огонь наоборот в дожигатель. Капля нагревается и отдает легкие фракции- вот они то и должны нагреть при горении следующий продукт. НО КАК...? Думаете ход мыслей верный?



Re: Котел на отработанном масле. Самостоятельное изготовление.

Я еще точно не знаю. Только предполагаю. О отдельной камере снизу котла я тоже думал.
Но тот самый Вервольф сказал, что его крекинговая камера находится снизу котла, где нет теплосъема. И он не упоминал о отдельной детали котла. И думаю он не врал.
Но просто, для понятия в голове. Представить часть котла (низ без водяной рубашки) где происходит испарение масла ( а точнее как от 1 л.ч так и 6 л.ч) в очень малый промежуток времени( от 0.1 до 0.5 сек) да и еще при при естественной тяге! Очень мало вероятно.
Так что, думаю Это отдельная камера( очень хорошо нагрета). И даже если она подвешена на трубе дожига. В ней должен быть завихритель паров... Плюс она должна нагреваться горением этих паров, Для выделения самих паров! Так как прямого горения масла в его котле нет! Сначала надо понять, как он испаряет масло при естественной тяге. Но в том и проблема. Что конструкция едина. Все процессы не неотъемлемы. От падения капли до отвода сгоревших продуктов.
Поясню. Не будет правильного дымохода, то один из процессов не будет работать. Не будет тяги. А в следствии этого и все не будут!!!
Не те отверстия на дожигателе - тот же эффект!!!!

А камера крекинга так это совсем жопа....
Поэтому до сих пор жгем масло в тарелках( которые, как он пишет совсем не то и прав!!!) под напором воздуха. Выжимая, как я понял уже малую часть энергии.
Так как подаваемый воздух их охлаждает. Плюс вокруг металл + водяная рубашка.
И в камере дожига совсем не та температура.
А желанное голубое пламя лишь смесь перенасыщенная воздухом.



Re: Котел на отработанном масле. Самостоятельное изготовление.

Дак и так ясно что с нижней камеры снимать тепло нельзя. Многие даже постоянно напоминают - не ставьте печь (котёл) дном на бетон. Я уже писал, что с первой камеры надо не только снимать тепло, но и утеплять её. Так сделано во всех пиролизных котлах - это будет справедливо и для масляных печей.
Сейчас я свариваю из печи 160 труба, котёл, нижнюю камеру буду утеплять базальтовой ватой, а съём тепла только выше второй камеры. По моему это аксиома для всех твёрдожидкостных котлов, исключение - горелки.



Re: Котел на отработанном масле. Самостоятельное изготовление.

Если у меня было бы время и надобность в таком мощном агрегате, я бы делал так:

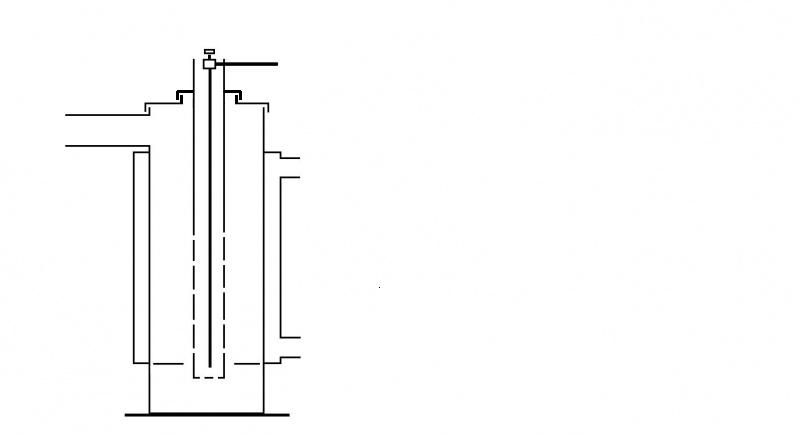

Начал с изготовления трубы дымохода D не менее 150 мм высота 6 и более метров. Баллон общелюбимый D 300 мм. Камера сгорания отдельная изолирована из нерж. 1 мм, размер 250 на 250 мм. На дожигатель повесить (как советовал сам Вэрвольф) диск, отделяющий испарительную камеру. Размеры примерно : диск нар. D-240, внутр.-100 мм. расположен на высоте 120мм. Поток первичного воздуха в крекинговую камеру верхний регулируемый, подача масла по этой-же трубке (как у Remix). Немаловажно, запуск и выход на рабочий режим с достижением очень высокой температуры, осуществлять на дизельном топливе (может даже добавить немного керосина), подавая его через штатную капельную систему, а потом лей хоть черта-все должно гореть. Расход топлива- не менее 2 литров.



Re: Котел на отработанном масле. Самостоятельное изготовление.

Я противник капельницы. Отработанное масло должно испаряться с некоторой поверхности, должно быть кипение масла. Во время кипения масло начинает разделяться на фракции и даже твёрдые фракции масла в этот момент при температуре выше 300гр. начинают переходить в другую форму и испаряться. Капать на сухой разогретый шлак по моему не совсем правильно будет. В этот момент и происходит образование кокса, похожего на асфальт. И ещё такой момент: для стабильной работы днище ванны, в которой находиться отработка, должно быть как можно большей толщины, ну хотя бы 10мм. и всё утеплено базальтовой ватой снаружи. Только так будет происходить пиролиз и крекинг в нашем случае.



Re: Котел на отработанном масле. Самостоятельное изготовление.

Вижу, ни кто не интересовался, как работают кустарные бензиновые заводики, там мужики даже из асфальта умудряются получать прямогонный бензин.

Процесс выглядит так: смесь углеводородов нагревается до температуры выше 300 град., в закрытой бочке, без доступа воздуха, бочка нагревается извне тем же топливом(смесью углеводородов), да хоть на костре.
Крекинг- разложение сложных углеводородов(тяжелых) на простые(легкие, светлые, летучие)из за разрыва химических связей длинных молекул, под действием температуры.

Ждем, продукты разлагаются и распределяются по весу, бензиновые фракции сливаем, легкие- газообразные выпускаем, еще ждем, еще сливаем (с оглядкой, не пришли- ли уже за нами) и т.д., пока в бочке не останется один шлак. Ждем потому, что разорвать очень длинные цепочки (мазут, асвальт), которые позже разорвутся на еще более короткие нам нужные, требуется не мало времени.

Те же процессы происходят и в наших первичных камерах, причем можно подать туда больше воздуха и сжечь все(в том числе и мазут, он тоже горит, правда плохо и с копотью), или ограничивая поток первичного воздуха забирать на дожигатель получающиеся легкие фракции.

Если в первичную камеру залить порцию отработки, сначала сгорят все короткие молекулы, потом расщепятся те, что подлинней, потом дойдет очередь до мазута, асвальта и останется один шлак. Многие видели этот процесс прерванным(сам погасил печь)- у кого в камере остался мазут, у кого куски асвальта.

Тут есть еще одна закономерность: Температуру в камере нужно повышать по мере разложения остатков, для разложения самых длинных молекул нужна температура выше, а горение ослабевает- легкие уже сгорели, хорошо если процесс идет непрерывно, с добавлением топлива, а в конце? Остается добавлять воздух и выжигать остатки.

В форсунках идут те же процессы, но с той разницей, что топливо распылено и первичной(крекинговой) камерой является каждая отдельная капля и чем она меньше, тем быстрей идет процесс и получается более качественное сгорание.
P.S.

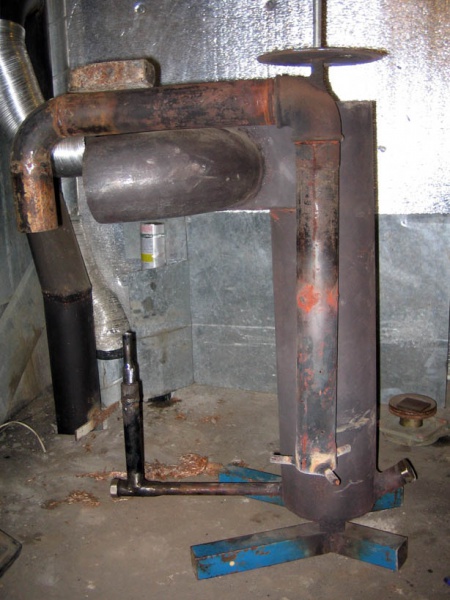

А котлы ВВ устроены очень просто, вот так, помнится он сам высмеял мои толстые подающие трубки и подвешенные чашки.

Отдельное ему СПАСИБО, за скупо выложенную тогда конструкцию, скупость помогла начать думать и до сих пор заставляет многих это делать.



Re: Котел на отработанном масле. Самостоятельное изготовление.

Тогда особой разницы нет повесить камеру на дожигатель или сделать ее отдельной утепленной внизу (а то что она отдельная - сомнений нет т. к. 800 град это "докрасна" чего на его фото не наблюдаем.) А вот подогреть отдельными соплами "завихрителями" если она толстостенная - вот это мне кажется верный путь. У меня она тонкостенная, а котел снизу утеплен. Я попробовал уже по всякому и просто отделив низ. Мнение- подвешенная лучше. ДУМАЕМ!!!
Анализ чудо печи и котла: выхлопные трубы однотипны. При диаметре 150 мм сечение =180см.кв. Площадь отв. дожигателя ЧП примерно 45см.кв. (40 отв диам 12), площадь отв. в котле примерно 5см.кв. А если это перевести в аэродинамическое сопротивление которое в степени...?
ЧУВСТВУЕТЕ РАЗНИЦУ? Вот нам и поддув. Обьем камеры сгорания чудо печи небольшой. Там концентрация синтез- газа высока. А в котле... А еще первичного воздуха в принципе должно быть 1/10 вторичного, данные не точные, экспериментальные.
Выводы привели к такому ходу мысли:

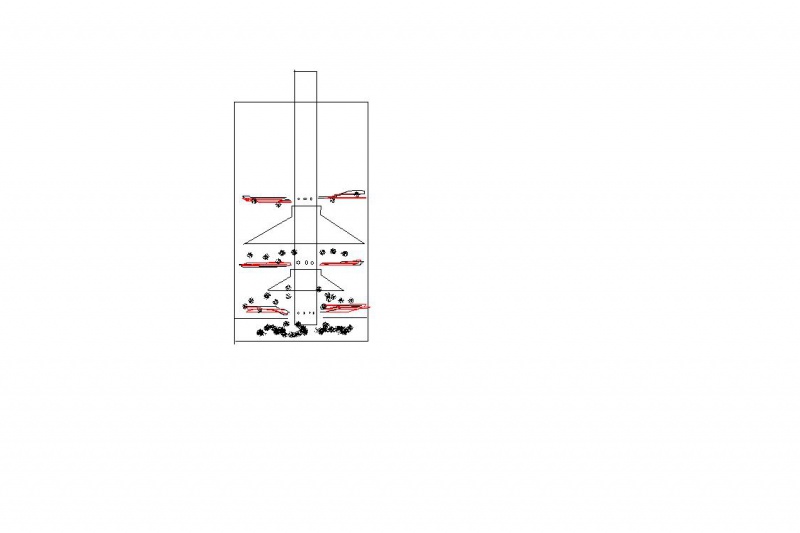

отверстия дожигателя должны быть ярусами, куда в высокой концентрации подается синтез-газ. Думаю на дожигатель одеть пару конусов чтоб собирали продукт и через шель подавали его к ярусу отверстий дожигателя. Вот так:



Re: Контурноводяной котёл на отработке

Потратьте время почитав форум. Не потеряете это время. Здесь выложено много конструкций. Если есть болгарка и сварочник, то соберете сами и и то, что вам больше подходит.



Re: Котел на отработанном масле. Самостоятельное изготовление.

Ну не знаю. Думаю лучше обойтись без лишних запчастей.
Вопрос вот в чем! 30 отверстий на 10мм и 115 отверстий на 5мм. Имеют одну площадь 24см2. они имеют одинаковую тягу??? Или нет.
Просто 115 на 5 будут перемешивать пары намного лучше

Имеется ли определенное соотношение площади подающей трубы 80мм (50см2) и площади отверстий на дожигателе.
Электрик, помнишь сколько сжигает чудо-печь? Мощность ее?
А в этом котле думаю расход 2-6 литра. Так что концентрации должно хватать.
Думаю использовать 273 трубу (15мм стенка).
Дожигатель 80-я труба.



Re: Котел на отработанном масле. Самостоятельное изготовление.

Думаю имеет место ручной регулировки первичного воздуха. А вторичный должен быть самонастраеваемый. Сколько паров подается - столько и дожигать. Мощность будет зависеть от производительности дымохода.



Re: Котел на отработанном масле. Самостоятельное изготовление.

Так в том то все и дело - мой котел потребляет от 2 до 0.5 литра в час. Как чудо печь. А больше мне и не нужно, а если печи Werwolfa не могут быть менее мощные, чем 0.5л, то она мне и не нужна. Но пока что ДУМАЕМ!!! А на счет перемешивания воздухом из отверстий, то аэродинамическое сопротивление находится по формуле:
Сила сопротивления

F=Cx*S*(P*V^2)/2

- так рассчитывается сила аэро*динамического сопро*тивления. S – площадь поперечного сечения (м2), V – скорость воздушного потока (м/c), p – плотность воздуха (1,23 кг/м3), Cx - коэффициент аэро*динамического сопротивления. То есть повлиять на величину силы при заданной скорости можно только двумя путями: изменив либо Cx, либо площадь S.
Сила зависит от скорости в квадрате а она в маленьких отверстиях в разы выше...
А если еще взять посложнее формулу учитывающую сопротивление приграничного слоя воздуха, то получим еще степень. Так что большие отверстия вносят сопротивление в несколько раз меньше.
Кстати пересмотрел фото его печи. НУ???? на одной поддув. У меня тоже есть но очень слабый. Пылесос запитанный от 35 вольт и на 2/3 перекрытый заслонкой. Надо такой же вентиллятор как на фото найти. На другой видны отверстия в низу дожигателя. Примерно 10мм 4шт. значит и другие такие же. А огонь в дожигателе еще на одном фото, так разгоните свои печи с поддувом, а потом уберите его чтоб сфотать, так многие такое же увидят.
Его экономичность- во времени нахождения продукта в зоне высоких температур. Пи различном времени и Т различен состав полученного газа. А это Экономический показатель. Так что вопрос в обьеме пиролизной камеры.



Re: Котел на отработанном масле. Самостоятельное изготовление.

Спасибо большое за схему, в выходные попробую поэкспериментировать.
А качать холодное масло в котел я бы не стал, а вдруг там вода в виде такой снежной кашицы попадет в котел, он потухнет, и тут как раз понадобится датчик пламени.....
Я все же сторонник того, что бы масло перед подачей в котел хорошенько отстоялось, отделились вода, хотя если Вы сильно доверяете поставщикам, можно сразу в котел.



Re: Котел на отработанном масле. Самостоятельное изготовление.

Масло и так отстоится, а каши много не пройдет. Зима покажет. Я себе пока просто поставил термореле на обратку - некогда датчик собирать.



Re: Контурноводяной котёл на отработке

Для отопления таких площадей нужна мощность от 20 кВт. и больше (не знаю, как у вас с утеплением). Кривая печка должна иметь хобот диаметром 110мм, или больше (отв.12мм).

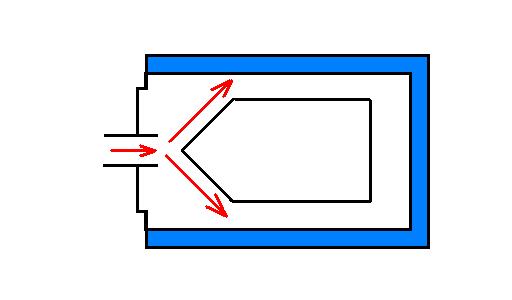

У вашего котла большая топка и не большая мощность горелки в ней теряется, нужно разместить в топке такую фигуру (вид сверху), чтоб рассечь тепловой поток и пустить его вдоль стенок котла, ширина просветов 8-10см. и достаточной высоты, чтоб факел не шел поверх ее, если только на обратном пути в дымоход. Сама фигура может быть из тонкой 1мм. нержавейки, или листового асбеста, из толстого металла не желательно, может покрываться сажей.



Re: Котел на отработанном масле. Самостоятельное изготовление.

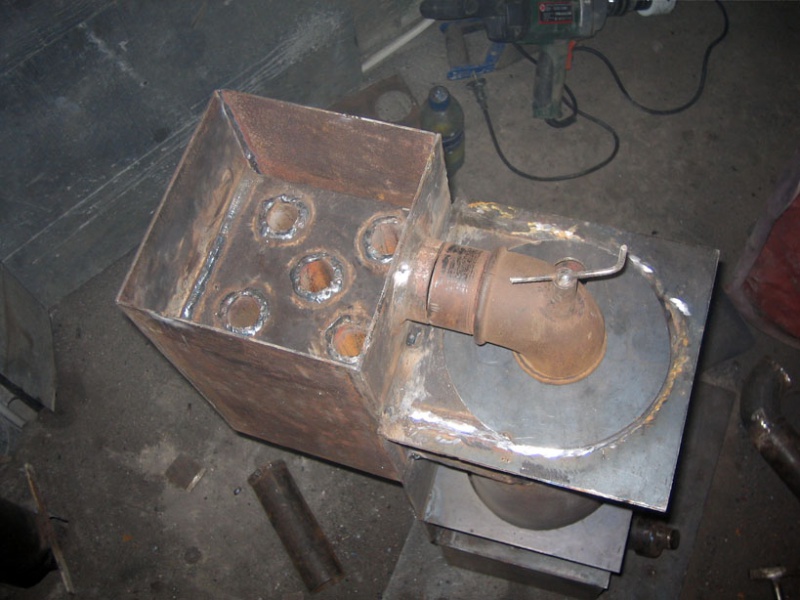

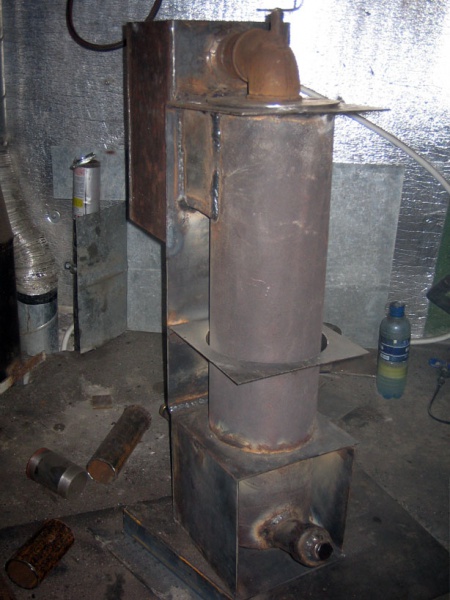

Хочу представить для обозрения будущий котёл, сделанный из бывшей печи на отработке.
Проект находиться в стадии завершения. Испытания ещё не проходили, но вроде учтено всё необходимое для построения котла и учтены нюансы и отличия от печи. В частности, первичная камера изолирована от окруж.среды базальтовой ватой, водяная рубашка находиться выше условной границы разделения первой и второй камеры, это необходимо для достижения температуры в первичной камере до 400гр., что в свою очередь необходимо для процесса крекинга (пиролиза), подробней свою мысль изложил тут.
Также в новой конструкции усложнил теплообменник для подогрева воздуха в дожигатель.



Re: Котел на отработанном масле. Самостоятельное изготовление.

Есть одно но, базальтовая вата вате рознь, пробовал для утепления использовать прессованную вату и . . . выяснил, что она имеет специальные наполнители для придания формы, а в одном месте даже прогорела. Так вот запах жуткий, за 5 часов работы не исчез, пришлось останавливать печку и скорёхонько посымать сей утеплитель.



Re: Котел на отработанном масле. Самостоятельное изготовление.

Николай СВ странно, менеджер меня уверял, что базальтовая вата держит выше 1000гр., минвата не выше 300гр.
Может всё дело в прессованной вате, скорей всего надо брать в рулонах больших, а не прессованными плитами.



Re: Котел на отработанном масле. Самостоятельное изготовление.

Можно вообще не заморачиваться ватой, двойные, стальные стенки первичной камеры с воздушной прослойкой- это итак отличное утепление.
А на теплообменнике будет съемная стенка, для чистки? (хоть раз в пару лет, а потребуется).



Re: Котел на отработанном масле. Самостоятельное изготовление.

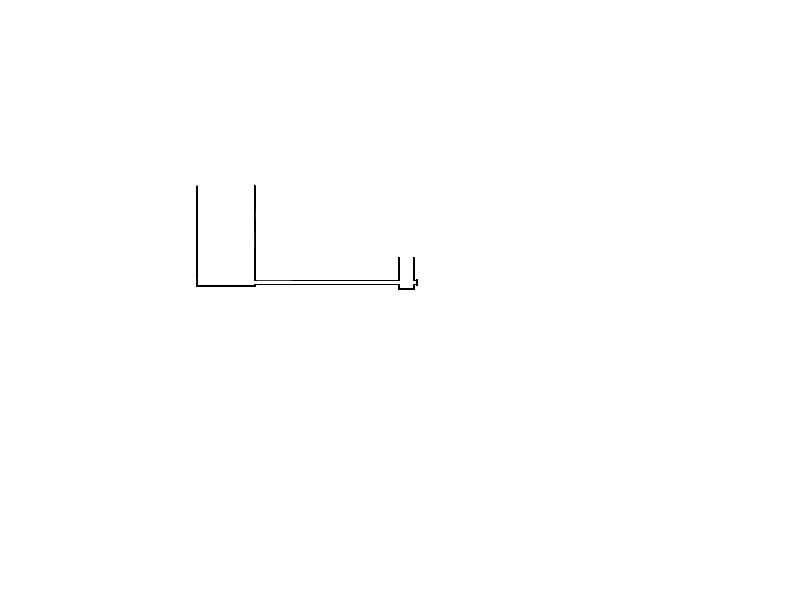

Да именно такие стенки и сделал. Приветствую всех. Опять зима и опять мы собрались. Полностью переделываю свой котел. Есть вопрос : при подаче топлива по принципу автопоилки, где лучше всего располагать трубку подачи, по дну, по середине уровня масла или вверху ? В смысле, чтобы не закоксовывалась. Заранее спасибо ответившим.



Re: Котел на отработанном масле. Самостоятельное изготовление.

У меня в печи подача на уровень дна идёт, если в конце работы не пошуршишь по дну кочергой-остаётся небольшой слой "асфальта". Так вот даже с этим слоем трубочку подачи масла ни разу не чистил, причём при изготовлении печи в конструкции предусмотрел отверстия для чистки (вывернул заглушку, штырём пробил канал, завернул заглушку). Примерно так:
