С большим интересом слежу за творческим процессом. Думаю, что форумчане вплотную приблизились к решению поставленной задачи. Я смею предположить, что следующим этапом повышения эффективности работы котла это применение катализатора.



Re: Котел на отработанном масле. Самостоятельное изготовление.

Який такой? Давайте пофантазирую... Например, заодно вместо окислителя применим NFS, а вместо катализатора БУТИРАТ НАТРИЯ НУ ТАК, ЧТОБЫ ПЕЧКЕ ТОЖЕ СМЕШНО БЫЛО!!! А вообще, какие из доступных и дешевых, кроме обычных раскаленных камней, мы имеем к применению???



Re: Котел на отработанном масле. Самостоятельное изготовление.

Например автомобильные, поставить шт.5-6 на дымоход, поставить кислородный датчик до и после, написать программу, прошить мозги.



Re: Котел на отработанном масле. Самостоятельное изготовление.

Мдасс... А о камнях я не зря. В пиролизных котлах на дровах применяют как катализатор камни, которые нагреваются и после снижения мощности до номинально и работают как зажигалки.



Re: Котел на отработанном масле. Самостоятельное изготовление.

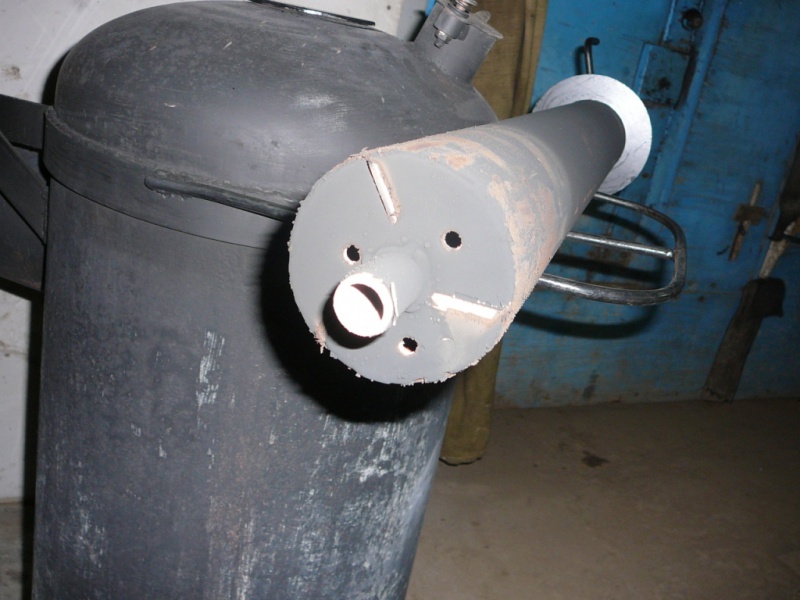

В личку приходят просьбы дать чертеж. Пытался выложить, но не смог (с телефона выхожу). Грубо говоря-труба на 220, расстояние от разделительного диска до дна 120 мм, вся камера без водяной рубашки 160 мм. Между котлом и диском зазор 1мм, между дожигательной трубой и диском зазор 25 мм, в торце дожиг.трубы в центре отверстие 10мм и 4отв.вокруг него на 3.2мм. Отступив вверх от разделительного диска 10мм сверлим 28 отв.на 3.3мм, отступаем еще на 20мм вверх от просверленных и снова 28 в шахматном порядке относительно предыдущих, отступаем 10мм и сверлим те же 28, но на 2мм.



Re: Котел на отработанном масле. Самостоятельное изготовление.

А от торца дожигательной трубы до дна камеры сгорания какое растояние?



Re: Котел на отработанном масле. Самостоятельное изготовление.

40мм. Выше не работает.



Re: Котел на отработанном масле. Самостоятельное изготовление.

Т.е. труба погружена в первичную камеру на 80мм?
И как ? Отверстия забиваются копотью?



Re: Котел на отработанном масле. Самостоятельное изготовление.

Как только до компьютера доберусь - обязательно выложу. Ремикс, да, так и есть, копоти взяться неоткуда, при нагреве под диском тухнет и горит только вверху. Кстати, воспользуюсь вашим советом поставить кран, т.к. во время розжига, когда масло почти закипело и потухло раздается хлопок, я аж приседаю, а тут открутил полностью, разжег и убавляй пока ряды отверстий над диском не посинеют.
Отверстия не то, чтобы не забивает копотью, а наоборот, вся дожигательная труба обгорает добела. Я уже переживаю, она у меня 1мм толщиной, кардан от авто неведомой марки.



Re: Котел на отработанном масле. Самостоятельное изготовление.

Если не трудно - выложи фотки и видео своего коллайдера- все-таки лучше один раз увидеть !!!



Re: Котел на отработанном масле. Самостоятельное изготовление.

Смысл диска в том, чтобы направить газы прямиком к дожигающим отверстиям, в идеале нужно делать не диск, а конус, чтобы газы не тормозились о горизонтальную поверхность диска, а плавно выходили вверх. Кирил уже писал, что диск раскаляется докрасна, что в свою очередь также подогревает камеру. Но у него зазоры велики. Ничего сложного в этом нет, только обидно, что в прошлую зиму до этого не додумался.



Re: Котел на отработанном масле. Самостоятельное изготовление.

Я уже подкидывал мысль. Интересно как в металле работает?



Re: Котел на отработанном масле. Самостоятельное изготовление.

Наблюдал такойже эффект - срыв пламени, при разогреве в определенное время начинает тухнуть первичная камера, горение во вторичной продолжается, потом с хлопком загорается первичная, в результате этих хлопков печь бывает тухнет.
Справился следующим способом: На одно из отверстий в торце дожигателя приварил трубку, так чтобы ее конец был как можно ближе к поверхности топлива, эффект прекратился полностью, на всех режимах.



Re: Котел на отработанном масле. Самостоятельное изготовление.

Если в трубку вставить палец от шаровой опоры на длинной тяге из проволоки, получится великолепный регулятор режима горения.
Конец трубки развальцевать этим же пальцем. Шарик нагревается и очень помогает испарению и дожигу твердых остатков.
Управляя высотой подъема шарика, меняешь режим горения очень сильно. Хорошо в шарике сделать четыре канавки для пропуска газов в малом режиме.



Re: Котел на отработанном масле. Самостоятельное изготовление.

Я так и не понимаю, зачем вы первичный воздух в камеру запускаете во время работы печи? Ведь первичный воздух нужен только для вывода в раб. режим, в дальнейшем его полностью закрываем, не нужен он больше там . Достигнув температуры крекинговой камеры в 400гр. всё само собой расщепляется испаряется и "пиролизируется" , получившиеся газы горят, поддерживая температуру в первичной камере , при этом нагревают стенки вторичной. Когда печь, котёл на отработке выходит в раб. режим то полностью прекращаю подачу первичного воздуха , иначе будет ой ой ой... А количества газов выделяющихся при этом хватает даже для горения не только в зоне вторичной камеры, а даже в дымовой трубе всё синее.



Re: Котел на отработанном масле. Самостоятельное изготовление.

Для лучшего разогрева воздушной трубы в самом ее низу приварить две трубки на 10 и загнуть их вверх на половине расстояния до
стенок котла. В трубках просверлить отверстия 1.5 мм с шагом 2см, так чтобы горение шло на трубу, а из трубы факелы могут касаться этих трубок и тоже их будут взаимно подогревать. И так же можно приварить трубки завихрителей но их надо развернуть вниз. Концы верхних трубок заглушить, а нижних приплющить для расширения воздушных струй, бьющих по поверхности масла.
Отверстия в подающей трубе тогда не нужны.



Re: Котел на отработанном масле. Самостоятельное изготовление.

Так легче запустить на старте и отрегулировать мощность одним движением.
Режим работы меняется очень сильно не меняя подачу масла этот эффект хорошо использовать при автоматизации работы котла.



Re: Котел на отработанном масле. Самостоятельное изготовление.

Для удобства наших пользователей, все диалоги об улучшении работы котлов на отработанном масле, вынесены в отдельную тему:
http://www.termoportal.ru/forum42/thread760.html



Re: Котел на отработанном масле. Самостоятельное изготовление.

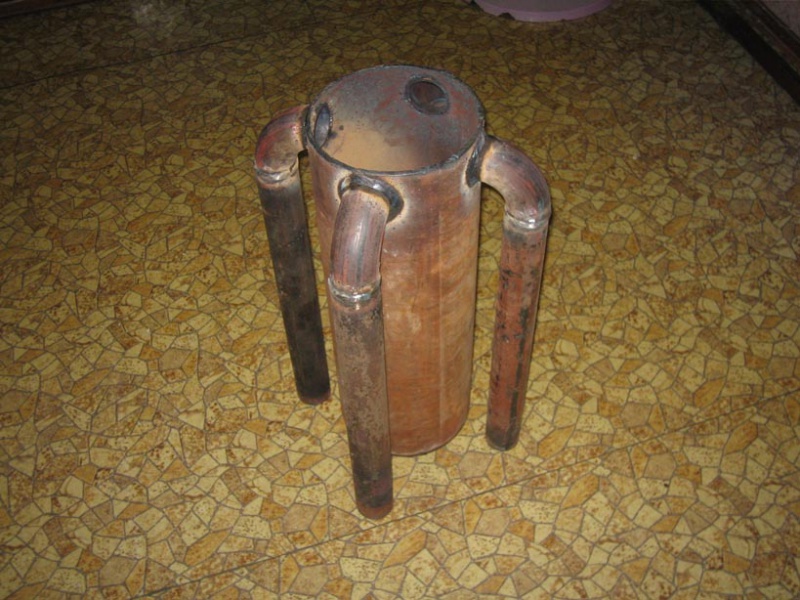

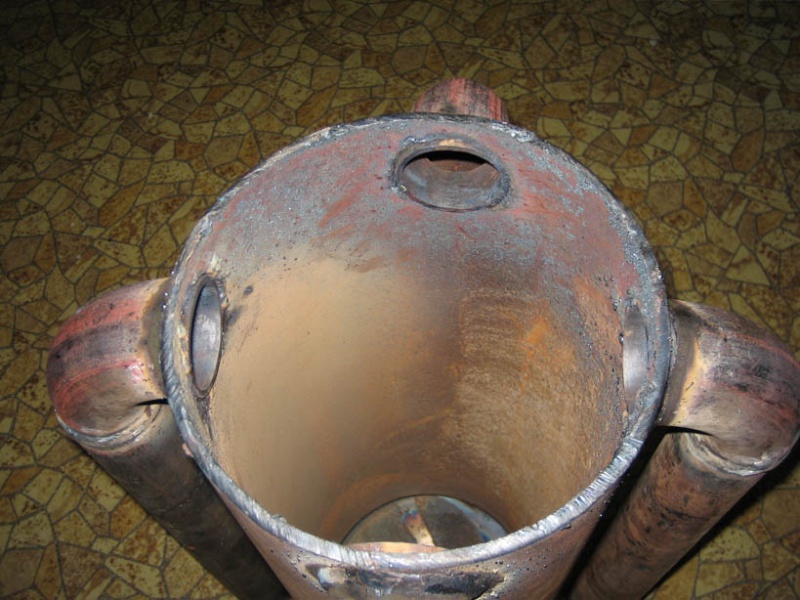

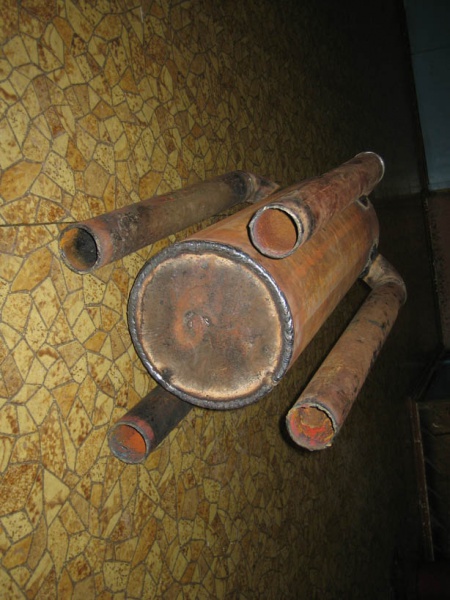

Может кому пригодиться: весной сварена такая конструкция, у меня просто абсолютно нет времени доделать. Дымовые газы проходят сквозь водяную рубашку, забирая тепло и выход газов снизу котла - должен быть по проекту. Чаша с маслом должна по задумкам помещаться на дно котла, на ножках, не касаясь стенок, высота чаши должна быть не менее 30см, из толстостенной трубы, в этой чаше должен по задумкам происходить пиролиз, и частичное горение газов, которые подогревают своим пламенем саму чашу (для этого она и 30см.высотой). Никаких зольников и дверок не надо, при чистке рассчитывал чистить крекинговую камеру путём вытаскивания её с помощью приспособы и её опрокидыванием. Ещё почему хочу отказаться от дверки зольника - заметил, что при правильно спроектированной конструкции с утеплением крекинговой камеры базальтовой ватой, нагара и шлака не остаётся почти, и смысл городить конструкцию дверки не вижу, пару движений и пылесосом жёлтая пыль всасывается в сборник для мусора.
