Котел на отработанном масле своими руками

Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Престиж, ну как у вас с котлом ?



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Испытал сегодня котел.
Вывести в номинальный режим работы не удалось - не хватает воздуха от компрессора, надо что-то более производительное поставить.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Ну вот такое пламя у меня получилось. Правда с одной стороны только синее, с другой чего-то богатее смесь может что-то неровно или криво, пока не пойму.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

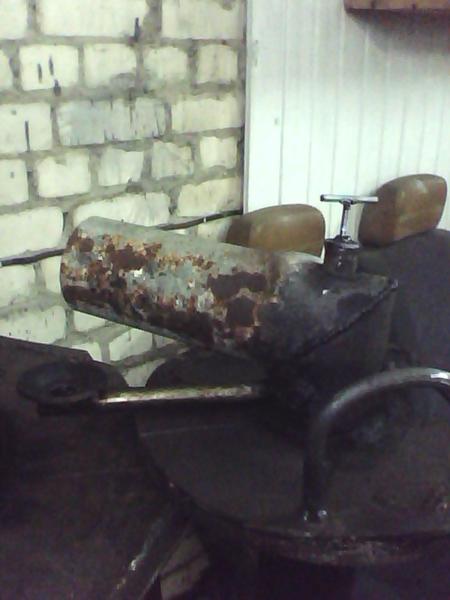

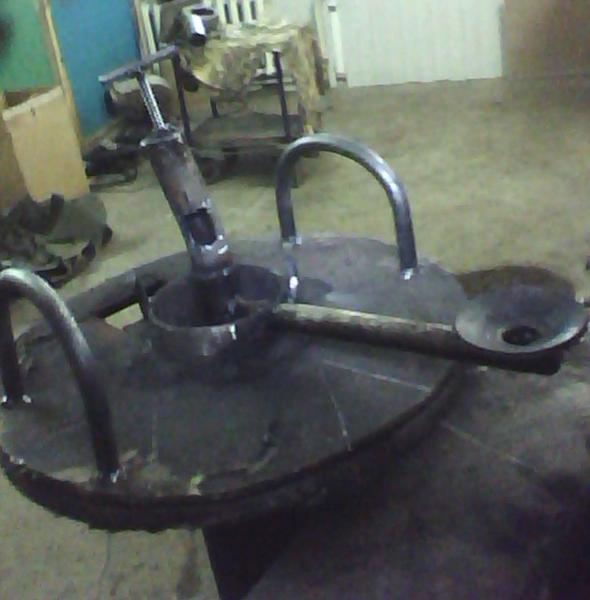

Правда пока есть еще минусы. Регулировка первичного воздуха идет краником. Трубка D15мм, в нее же ниже врезана и подача масла. Диаметр выбрал конечно маловат первички - очень малый диапазон регулирования наверно только процентов 40-50. Отсюда и очень долгое время до выхода на максимальный режим. Да и масло начинает выгонять назад при открытии более чем на половину.

Регулировка мощности путем увеличения подачи почему-то не происходит, хоть и кастрюля дном конусная. Подачу масла все увеличиваю, увеличиваю, но пламя остается таким как на видео. Только при выключении подачи через некоторое время начинается увеличение горения.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

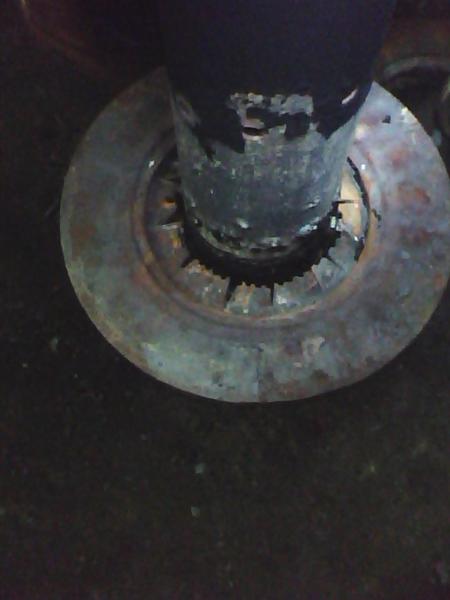

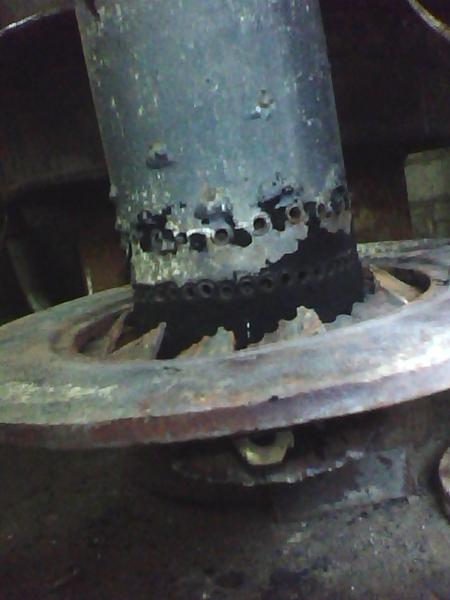

Вот мой завихритель, с ним пламя стало намного умеренее и равномернее. Так в принципе котел справляется на отлично, только вот хочется устранить пробелы в его работе



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

А по времени сколько работает и с каким расходом?



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

На форсаже 4-5 литра при поддержке 1.5 - 2 при уличной 0 градусов. Конус у меня с нержавейки 1мм - как новое, остальная часть кастрюли с 1мм железа - шелушится.

Но с форсажем не известно - может если бы было шире регулировка первички, то на какой нибудь литр было бы и меньше.

Работал пока 6 часов, больше не было необходимости.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Чтобы дальнейшее совершенствование приняло научный характер, имеет смысл обзавестись термометрами на тудатку и на обратку, а также расходомером, поскольку объёмные скорости в тудатке и обратке равны.

В этом случае Вы сможете достаточно точно знать, сколько киловатт тепла Ваш котёл выдаёт в отопительную систему.

А там до подсчёта КПД рукой подать.
Данные этих приборов, наравне с данными объёмной скорости подачи топлива будут маркёрами при оценке эффективности тех или иных конструктивных изменений.

Общение с Серёжками и Андрейками примет предметный и доказательный характер.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

А кто что использует для измерения расхода? На тудатку имеется термометр

P.S. Ну вроде догадался, наверное все пользуются емкостями с разметочкой. Интересует больше любые другие виды измерения.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Зная разницу температур, объёмную скорость в системе теплоносителя в литрах в секунду, его плотность (для пересчёта на вес) и теплоёмкость (которая приведена к весу, а не к объему, поэтому нужна плотность) можно узнать сколько тепловой энергии выдано в батарею.
Однако общая мощность котла равна мощности, подсчитанной выше плюс мощность теплоотдачи самого котла в том месте, где он установлен.

О этом я уже писал в замороженной теме о способах расчёта мощности котла и его КПД.

Значит для правильного счёта нужно ещё термометр на обратку.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

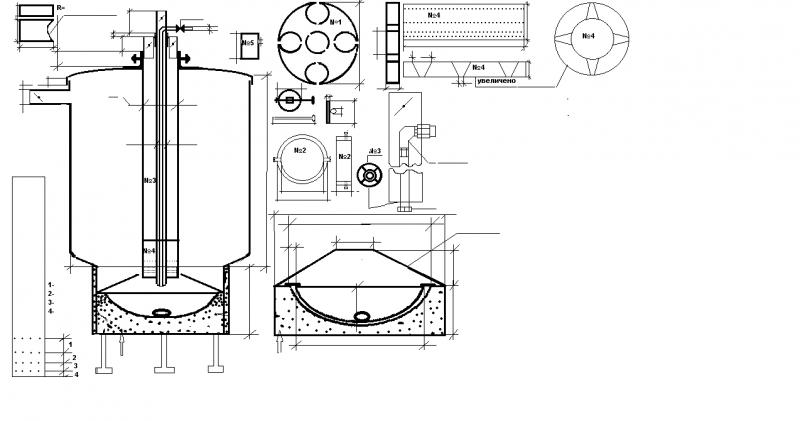

Выкладываю чертежи печи, работающей в диапазоне мощностей 5-55 кВт.
Печь проработала непрерывно в течении троих суток. В течении этого времени проходила проверка на заявленных режимах.
Действительно заинтересованным и думающим участникам форума и его гостям помогу разобраться в работе данного конструктива.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

В теплотехнике нет термина "Тудатка" есть термин "Подача теплоносителя". Если Вы применяете в качестве теплоносителя воду, то самый доступный и точный метод это установить счетчик горячей воды на подачу. Счетчик установите сразу на выходе из котла. А дальше дело техники. Зная объём, температуру. Дальше все по методике уважаемого "Тиамо".



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Трубку подачи масла внизу должна выходить из воздушной на 3-5мм.

Суть эффекта улучшения горения после прекращения подачи топлива описал (пост 280 Повышаем эффективность) и предложил возможный вариант его использования. Суть: масло в испарительной камере готово нагреться/разложиться/испариться и сгорев выше выделить тепло, оставив на дне сухой раскаленный остаток. Так и происходило-бы, но сверху постоянно поступает свежее не прогретое масло. И нарушает идеально-задуманную последовательность процесса. Что делать? Варианты; подача топлива порциями, и другой -постоянная подача топлива,но последовательно в разные зоны (уже испытал и скоро представлю). Информацию за свои личные идеи не выдвигаю, почти все уже придумано и используется, хотел яснее представить суть процесса.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

И чем же не угодил КНВ модераторам ? Толковые посты писал. Я многому у него научился.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

КНВ, а отработка была очищенной или нет?



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Слово "Тудатка" применено для "оживляжа" как жаргонизм, понятный всем читателям.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Размерчики бы еще ....

Либо подавать его не в центр конуса, а на край , чтоб за время его ската к центру догорала предыдущая порция.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Я вот вообще думаю в следующем котле трубку сквозь водяную рубашку сделать для подогрева отработки. Как кнв выложил чертеж, долго улыбался-именно это я и буду делать к следующему отопительному сезону, про что и писал давным-давно...



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

По моему подачу первичного воздуха лучше делать под углом и вниз на отработку, как у кирила. При розжиге, такое расположение подачи наиболее эффективно, да и при форсаже должно быть получше.

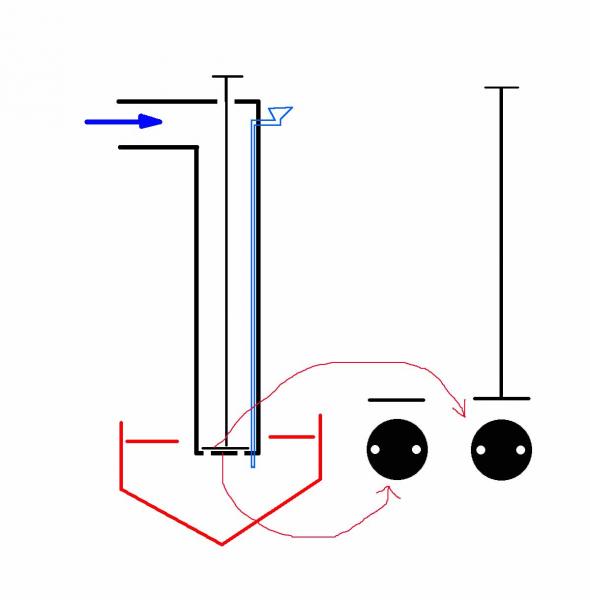

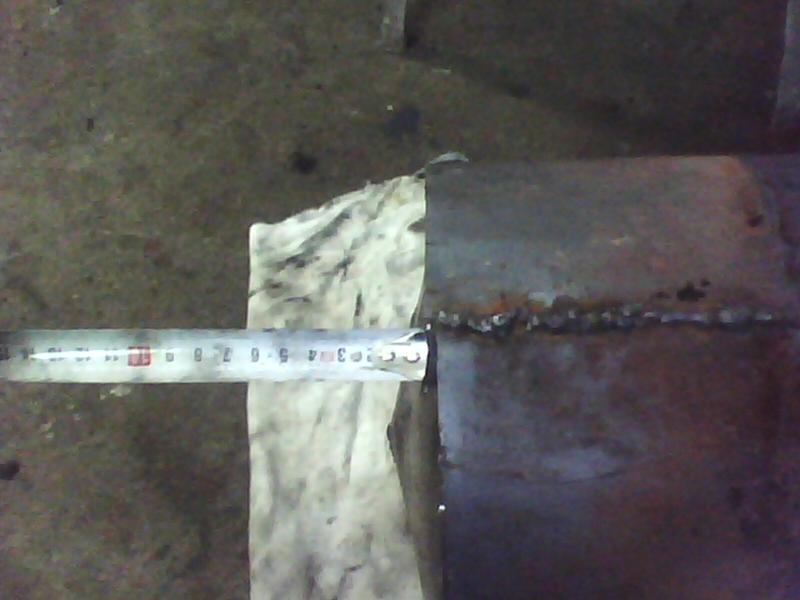

А вот еще что пришло в голову для регулировки первички, да и на одну трубку меньше станет. Суть в том, что в торце дожигательной трубы сверлится, допустим, 2 отверстия. Делается копия этого торца, внешним диаметром чуть меньше внутреннего дожигательной трубы, также с отверстиями. К ней приваривается штырь для поворота этой копии торца, чем больше совпадают отверстия, тем больше подача воздуха в испаритель.

P.S. Кстати я пробовал, работает. Но закинул эту затею из-за того, что у меня вместо штыря была трубка, по которой подавалось масло - неудобно. Но если подача сбоку, то думаю повторить.
