Котел на отработанном масле своими руками

Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

И это за 11 часов. А тут человек утверждает, что на неочищенной отработке горит 3-е суток подряд. У меня скоро мозг вскипит от размышлений - куда в этой конструкции шлак деется? При этом чаша гораздо меньше, чем у престижа.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

В прошлом году, уже писал, от 1,5 т отработки осталось полтора ведра остатка.
В этом году похоже будет примерно столько же.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Остатка, в смысле пепла?



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

За счет применения двухтрубной системы с распылителем и завихрителем достигнут минимальный процент несгораемых отложений;
Чистка тарелки 1 раз в 2-е недели.
Это что бы мозги не кипели.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

А эскизик ??? В студию???



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

asd, если вы не поняли, объясняю - я не про котел из рекламы на данном сайте, я про последний чертеж в этой ветке.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Уфф ...
Наконец то я Вас догнал ...
121 страницу + несколько десятков в параллельных ветках . И всё это с мобильным "Мегафоном" , который мало того что дорог, так ещё и страницы грузит от 5 сек в 4 ночи (когда надо спать) до 20 минут в нормальное время .
Спасибо кнопкой не говорил, за что извиняюсь, но хочу сказать сейчас и выразить благодарность и признательность за проделанную работу .

В принципе всё понятно, кроме одного : почему никто так и не выложил не одного чертежа нормально работоспособной конструкции с описанием толщин материалов, и не собрал всё воедино - не подвёл итог. Просто например с моим интернетом ещё раз пройтись по форуму, собирая и обобщая по крупицам материал довольно хлопотно. Понятно, что каждый использовал то, что под руку попадётся, но всё же ...
Не у каждого есть доступ к необходимому для работы металлу, и придя на базу спрашивать "86 трубу длинной примерно с метр" как-то глупо .
Прошу опубликовать чертежи.
Если это будет просто рисунок с размерами, могу перевести в Excel или Paint и выложить (по желанию) здесь .

Если честно для отопления моего гаража не нужен такой котёл - слишком велик . Просто понравилась сама идея дожигать всё без остатка и отрицательного влияния на природу .
Планирую по чертежам сделать выводы и изготовить печь воздушного охлаждения с выхлопной около 50 мм. , забором с улицы (в гараже бывает пыльно - а сгореть не хочется), наружка не более 150 , расход - 0,3 - 1 л.
После изготовления обязуюсь выложить чертежи и всё описать (правда когда это будет не знаю - зима на исходе и доступа к металлу не имею - придётся всё покупать) .

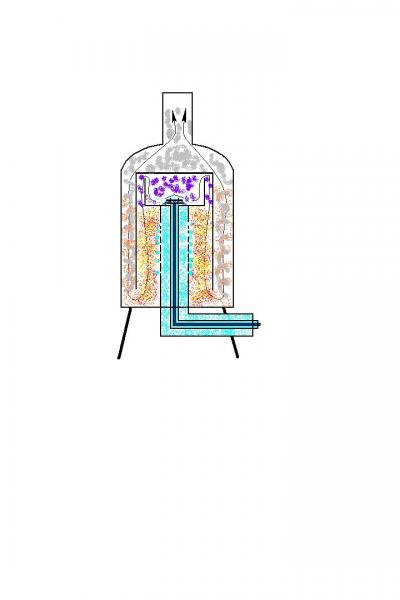

Кстати почему обошли стороной http://www.termoportal.ru/attachments/forum36/2023d1295431108-pechka.jpg
Там вроде всё реально - и температуры в чашке должны быть высокие, и воздуха там нет , и подача снизу (правда на котёл ВВ совсем не похожа) ?



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Не ожидал такой активности на мое обращение к форуму 20.01.11. Рад, что зацепило. Проникся мнениями и всех благодарю.
Хотелось бы, что бы кто-то все-таки поддержал мое пожелание о выделении если не лучшего проекта котла, то хотя бы уже работающих в одном месте. Поэтому!!!:
Уважаемые кулибины и мастодонты форума, не жмитесь и поделитесь своими достижениями (пусть пираты подавятся) в разделе "Своими руками- котел на отработанном масле" в теме "Работающие котлы на отработанном масле. Чертежи, схемы, рекомендации".
Надеюсь интерес будет у всех: у новичков, чтобы ваять, у старичков, чтобы сравнивать и улучшать.
И не переживайте за напрасно потерянное время и средства тех, кто, не разобравшись в теории, не справится с практикой- вернется к теории, уже с каким-то опытом. А случится кому при изготовлении сразу попасть в десятку - слава, почет и уважение разработчику, подарившему тепло и экономию чьему-то дому.
Извиняюсь перед администратором, что излагаю в этом разделе, просто хочу обратится к максимальной аудитории сразу, а не в процессе ее визуального ознакомления в перечне разделов и тем.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Отверстия на дожигающей трубе рассверлены в виде конуса изнутри (снята кромка).
Диаметр отверстий 1-1.5мм, расстояние отверстий в ряду равно диаметру отверстия.
Так 5 рядов, через определенное расстояние.
И все работает на естественной тяге. Даже со столь малым диаметром отверстий.
Я все правильно понял???



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Здравствуйте. Делаю котел. Основная камера из трубы 273мм, стенка 15мм. Туба дожигатель 100мм. Вниз изготавливаю отдельную часть.

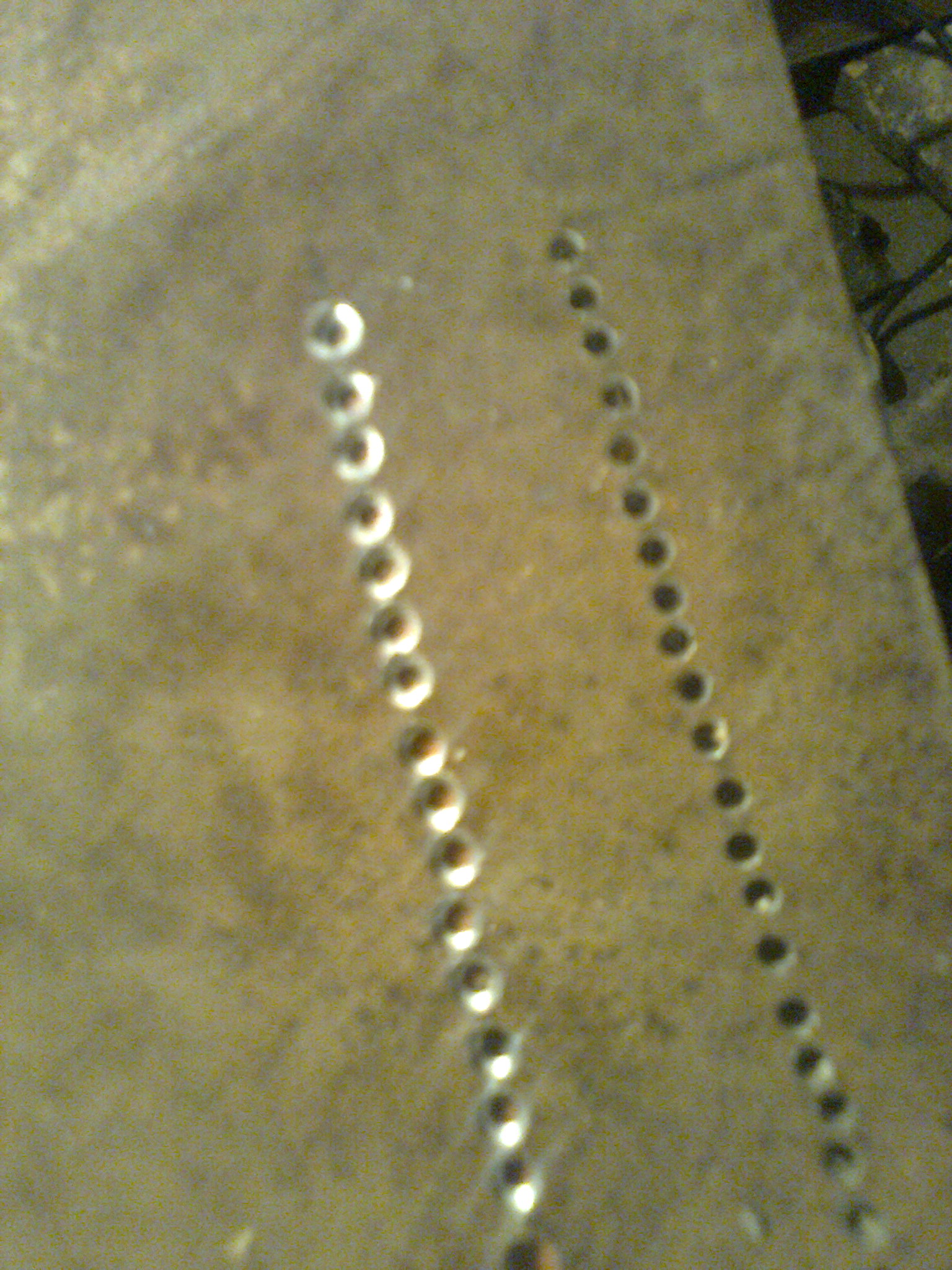

Из листа 1.5мм. Насверлил 2 ряда по 80 отверстий 2.5мм снял фаску сверлом 4мм.
Теперь думаю, как расположить еще 2 ряда, и нужны ли они.
Расскажите, пожалуйста, как устроены отверстия на дожигателе. Камеру пиролиза изготовил диаметром 160мм, высотой 100мм, от торца дожигателя до дна чаши 160мм. Конус еще не изготовил, думаю сделать зазор между дожигателем и внутренним диаметром разделительного конуса 20мм.
Дымохода еще нет, но думаю сделать 8 метров 160мм.
Первый метр из трубы 6мм, остальное из холоднокатаной стали 0.4мм.
Утеплить минватой (URSA).



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Эти два ряда должны работать на обогрев первой камеры. Водяную рубашку расположить выше 2-го ряда отверстий на, как минимум? 50 мм. 3 и 4 ряд в зависимости от расхода топлива, досверлить не проблема потом.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Я думаю сделать, как предложил КНВ. Между первым и вторым рядами 20мм. Дальше насверлю ряд через 30мм. Отверстия чуть реже. Около 55-60 отверстий на ряд. 4-й ряд через 45мм. 5-й ряд через 65мм. 4 и 5 ряд думаю надо сделать либо отвестия еще реже, либо диамер отверстий уменьшить до 1-1.5.
Первый и второй ряд 80 отвертий на 2.5.
Водяная рубашка начнется с 3 ряда отверстий.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

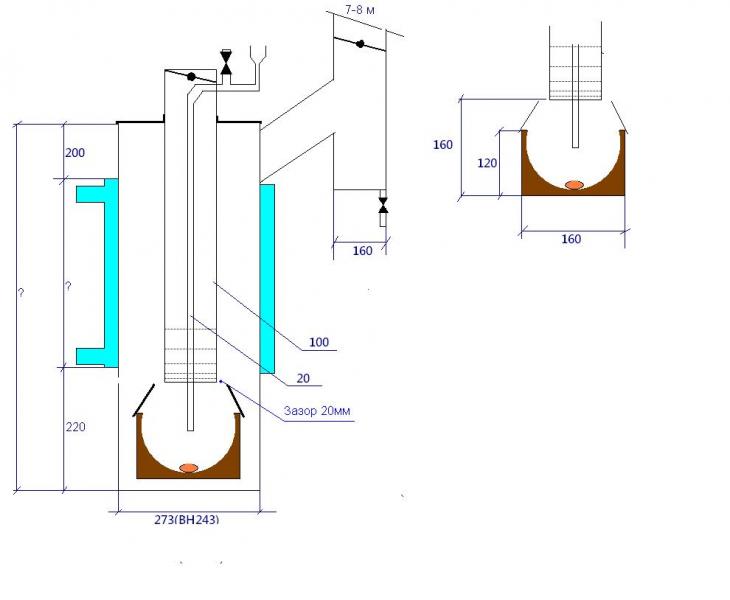

Вот размеры накидал.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Водяная рубашка должна быть выше отверстий, иначе проблемы будут с закоксовыванием.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Первые 2 ряда ниже рубашки. Думаю этого достаточно будет. Водяную рубашку варить в конце буду. Сначала испытать и настроить надо.

Как считаете, какая будет оптимальная высота котла??? Ведь от этого в основном зависит высота водяной рубашки, площадь теплообмена.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Если нарисовано в пропорции, то смысла от конусного разделителя камер, как дополнительного подогревателя чаши с маслом, нет. У человека этот конусный колпак диаметром как котел, да еще и к чаше приварено толстостенное кольцо по верху, для более сильной передачи тепла от колпака - чаше. Тиамо об этом писал.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

to gothic:

Может имеет смысл сделать 2х оборотный котел, в нем по идее теплосьем выше, а температура выходных газов ниже, но есть нюансы - тяга должна быть хорошей..



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Прошу помочь советом.

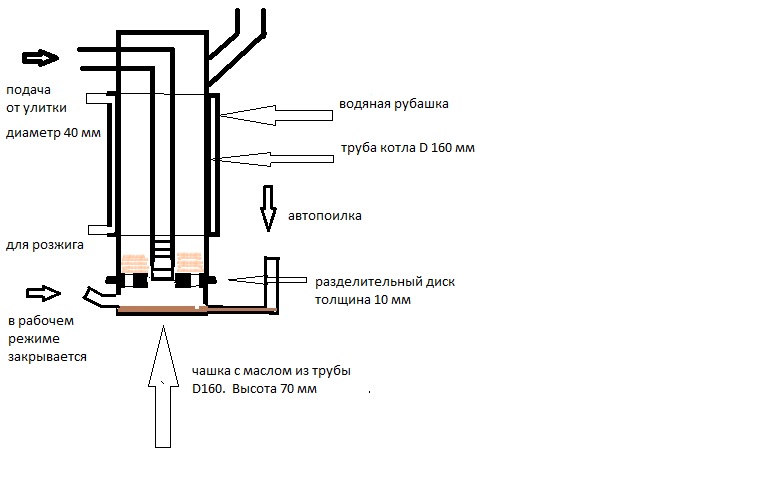

Сделал котёл из трубы 160 мм высотой 80 см. Сам котёл 70 см, к нему снизу приварена толстостенная шайба (толщиной 10-11 мм) и в ней просверлены 12 отверстий d 10 мм. В этом диске снизу проточка на глубину 5 мм, для плотного вхождения в эту проточку чашки с маслом. Чашка садится довольно хорошо, во всяком случае, подсоса воздуха не наблюдал.
Чашка высотой 80 мм, но дно заварено не на самом низу, а от самого низа на расстоянии 10 мм. В эту как бы сказать нишу, я вставил лист асбеста (для утепления дна). К чашке с маслом приварена автопоилка, а так же вварена трубка для розжига, которая при работающем котле наглухо закрывается. Через автопоилку набирается уровень масла около 1 см., примерно около 1-го стакана, возможно малость и больше но не на много.
Воздух подаётся от улитки через тубу d 40мм. Первый ряд отверстий d 1,8 мм с зазором 2 мм, на уровне почти вровень с диском. Можно сказать даже чуть-чуть задевает. Второй ряд расположен на расстоянии 2,5 см тем же диаметром с таким же зазором. Третий ряд на расстоянии 3 см таким же диаметром но расстояние между отверстиями 3 мм. Есть и четвёртый ряд на расстоянии 5 см, но между отверстиями 5 мм.
При розжиге, открываю автопоилку и через трубу розжига выливаю грамм 10 солярки. Вставляю в трубу розжига маленький лоскутик тряпочки и поджигаю. Разгорается с первого раза, но довольно долго – минут 20 (правда надо сказать что за бортом -15 градусов). Наддув поначалу включаю на минимум оборотов, иначе нет тяги. После разогрева печки постепенно добавляю напор воздуха и постепенно прикрываю трубу розжига. Когда диск разогреется, прикрываю трубу розжига и включаю на полную наддув. Пламя синее, с редкими искорками желтого цвета – красотища. По мере разогрева диска и самой печки пламя постепенно меняет цвет на красное и горение всё увеличивается и увеличивается. Появляется дым, и в конце концов весь низ печки становится ало-красный, пламя тёмно красное с копотью.
Смотрел как догорает масло в чашке – сгорает всё, остаётся только сухой остаток.
Понимаю, что при разогретом котле не хватает воздуха. Но если я досверлю ещё отверстий, котёл станет ещё мощнее, а оно мне не надо. Очень хочется, чтоб горение можно было регулировать и оставлять на синем или белом пламени. Но все мои попытки убавить мощность не сбываются. Котёл или не разогревается, или разгоняется так, что становится не управляемым.
Пытался приподнять нагнетающую трубу. Толку ноль – котёл не хочет разгоняться, а если приподнять трубу наддува при разогретом котле – горение становится отвратительным -кусками. Получается что когда первый ряд отверстий на уровне диска – горение самое хорошее, но постепенно идёт перегрев.
В водяную рубашку я воду пока не лил, если налить будет отбор тепла и тогда, скорее всего, всё станет немного лучше. Но, как не крути, а всё равно необходимо как-то регулировать мощность.
Кто-что может подсказать?



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Я тоже утеплял минватой первичную камеру. После этого в течении недели гонял котел по нескольку часов в день. И заметил, что действительно высокая температура испарительной камеры НЕ есть гуд.
Во-первых появляется периодическое возгорание в ней, и во-вторых остается более твердый остаток продуктов горения. Вообщем сегодня я все это дело срезал и удивился, когда полез чистить-опять сухой желтый рассыпчатый песочек. Красотища...Практика однако полезна



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Т.е. вы не утепляете кастрюлю с маслом?
А разделительный диск в вашей конструкции так и присутствует?
