Котел на отработанном масле своими руками

Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Сознаюсь честно, котёл долго не гонял, максимум 10 часов, посто пока не было возможности.
Зато за 10 часов, котёл не изменял свой режим. Горение ровное и не меняется. При разбоке котла, посмотрел что осталось в кастрюле - там серый осадок песочного цвета. Собрал его, оказалось не более спичечного коробка. В отверстии из которого подаётся масло ничего постороннего нет - только чуток масла, малого количества, такой-же густаты как в маслобаке. Получается трубка не коксуется. Но я продумал и это - в любой момент работы котла могу прочищать подающую трубку без останова, конструкция позволяет.

Сегодня возил свой котёл на работу дя демонстрации тем кто интересовался.
Пригласил и инженеров службы "режима и наладки", с приборами замера тепловой мощности и СО. Ведь экология тоже не последнее дело.
Работа котла поставила всех в шок. Мощность котла под 10 кват при расходе 0,9 - 1 лита отработки в час - это максимальное горение, но не в этом фишка. Оказалось что СО разогретого котла, на уровне 130-160, правда незнаю что это означает - не спросил. Но сказали что даже на газовых котлах допускается СО под 260.
Также специально продемонстрировал народу работу котла, при попадании в масло воды (тупо кинул снег) - котёл за 20 секунд проглотил эту воду и не поперхнулся. Начальник службы режима и наладки, сказал - это полностью законченный вариант, и ничего добавлять не надо. Котёл безопасен и работает в хорошем режиме.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Молодец ! Скажу про свое: у меня когда вода (тосол) попадает в масло, печка наоборот больше разгорается. Я так понимаю вода разбрызгивает масло и больше испарение оного происходит. Но лучше этого не допускать - воду и т. п. надо отстаивать и фильтровать. Печь или котел должны работать на МАСЛЕ. Не стоит испытывать судьбу ...



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Полностью согласен. Уже заготавливаю 200 литровые бочки - там отстаится и буду оттуда черпать не с самого дна.

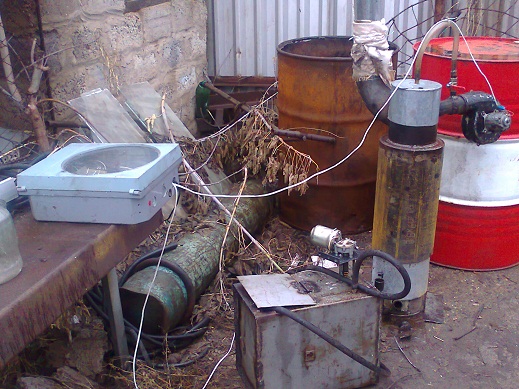

Вчерась поставил котёл на улице в 8 вечера и разжег. Прошло 12 часов, пока полёт нормальный - ждём, что будет дальше.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Чертеж в студию...



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

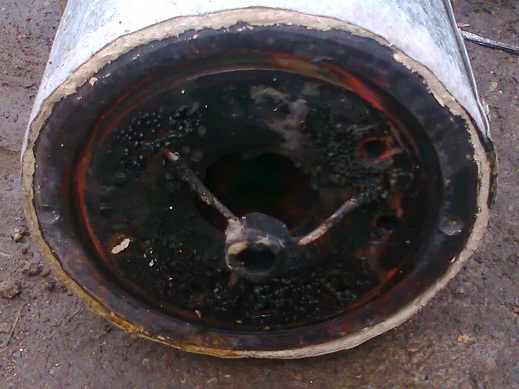

А что там собственно особенного? Обыкновенная 160-тая труба (толстостенная), к ней снизу приварен толстостенный диск (металл наверное 10 или 12мм), по центру диска большое отверстие для выхода паров и 6 отверстий на 10 по краям, для завёртывания жара вокруг диска. В диске снизу проточка под кастрюлю, из такого же диаметра как и труба, высотой 8 см. Кастрюля снизу котла вставляется в проточенный паз диска и таким образом нет подсоса воздуха.

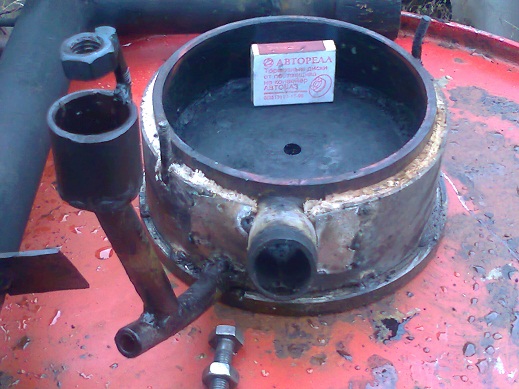

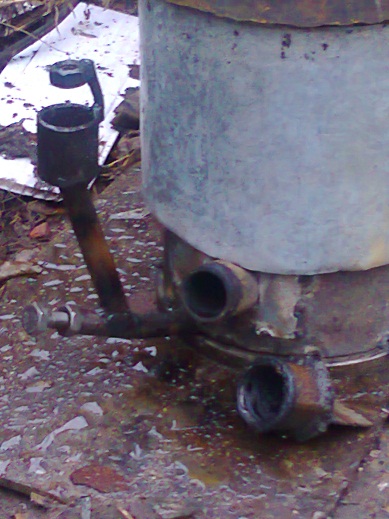

В кастрюле сбоку приварен отвод, диаметром 25, для розжига. Как разгорится - закручиваю заглушку.
Подача масла в кастрюлю идёт снизу по центру кастрюли - капельками.
Сегодня в 15.00 пришлось потушить котёл, стало плохо гореть. Видать много всякой хреновины образовалось в кастрюле, а она небольшой ёмкости. Завтра посмотрю что там в ней собралось. Всё-таки наверное надо хоть немного фильтровать масло.
В принципе отработало 19 часов, а я рассчитывал на 12. Правда горение было максимальным, специально решил посмотреть что будет.
По расчётам специалиста, для нормального режима в доме, требуется почти в двое меньшее горение. Время придёт, посмотрим может он ошибается?
Израсходовано примерно 15-18 литров отработки.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

А подача - сбоку, через стенку котла ?



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Чертеж, чертеж, чертеж . Чертеж в студию



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Nick, снизу по центру кастрюли - капельками. А дожигатель как устроен.... всё-таки чертёж не плохо бы...



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

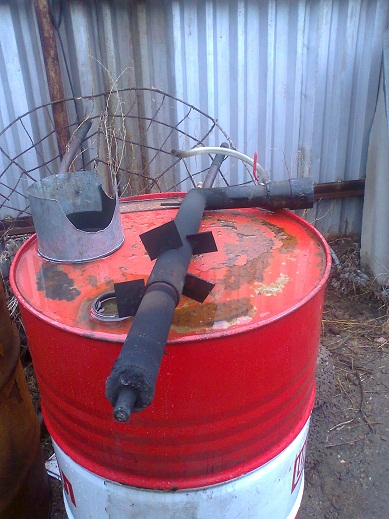

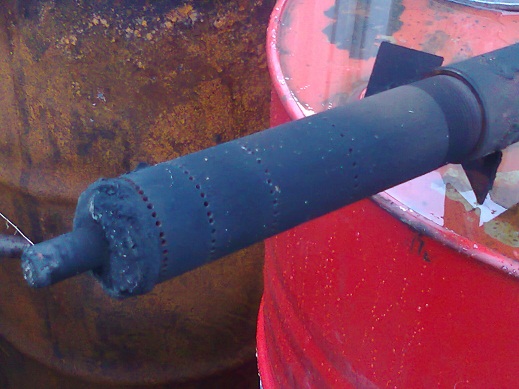

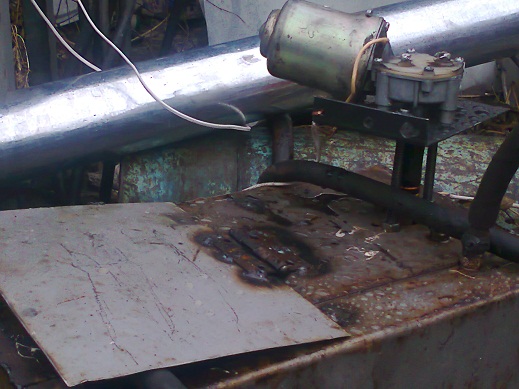

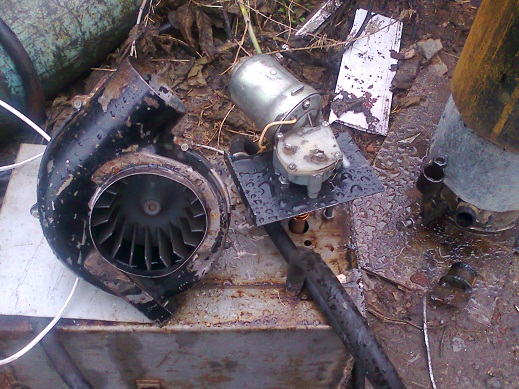

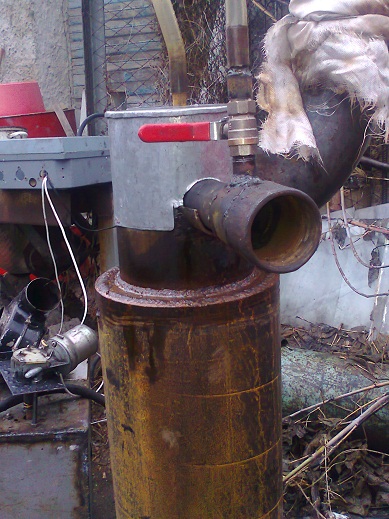

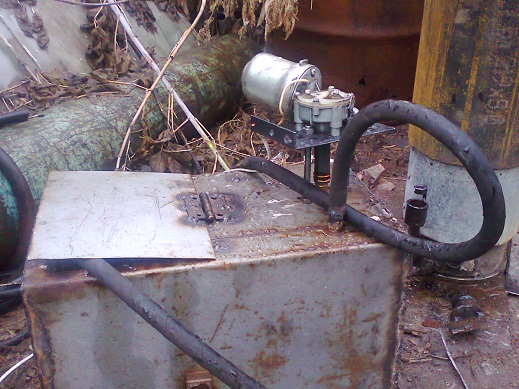

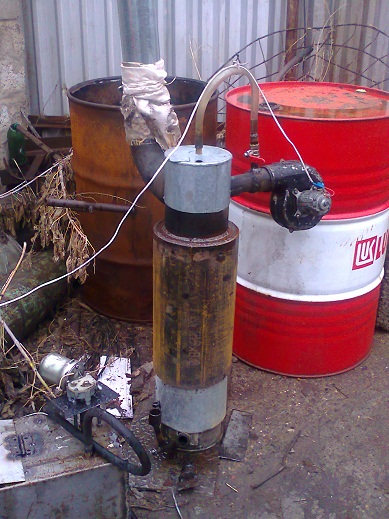

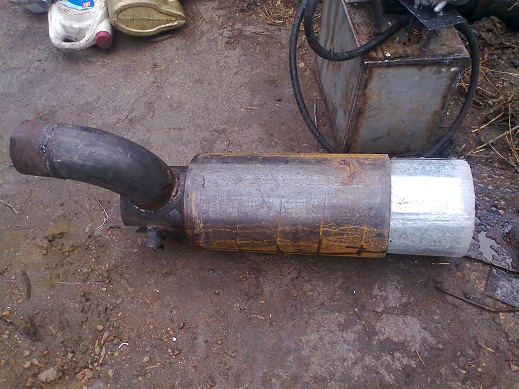

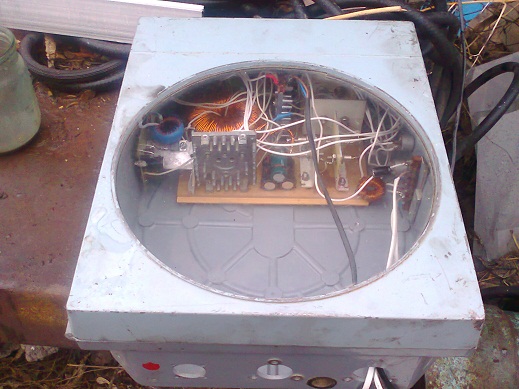

С чертежами не очень хочется заморачиваться, но фото всех частей котла выкладываю. Если что не понятно - спрашивайте.

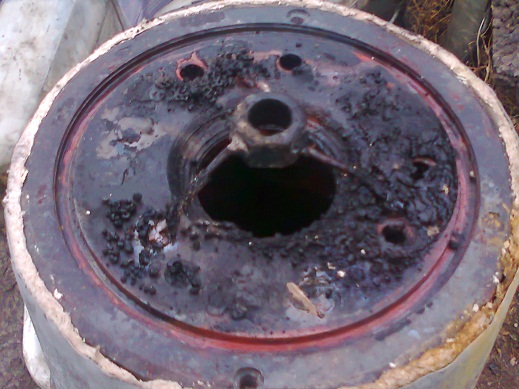

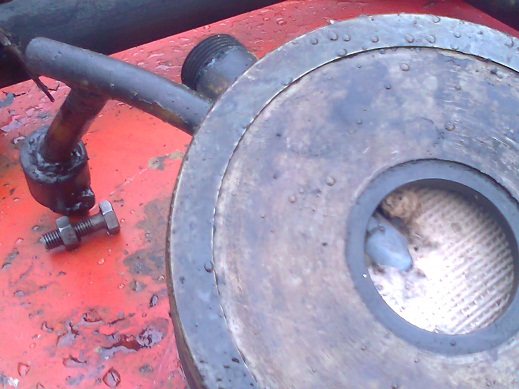

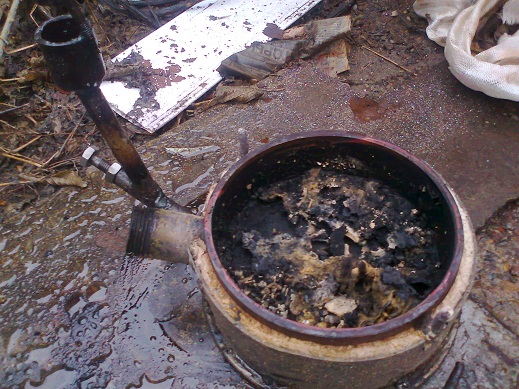

Есть фото разобранного котла, после 19 часов работы с нефильтрованным маслом.
Может кто посоветует дельный способ фильтрования?
Надеюсь меня не накажут за такое количество выложенных фотографий здесь.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Вполне нормальная конструкция ! А фотографиям мы только рады! Но я бы увеличил в разделительном диске размер отверстия для выхода горючих газов ( ИМХО). И добавлю про фильтрование. Специально брал чистое И-20 и топил им печку. Разницу в количестве шлака между чистым и отработкой НЕ ЗАМЕТИЛ! Лично я только отстаиваю от воды и тосола.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

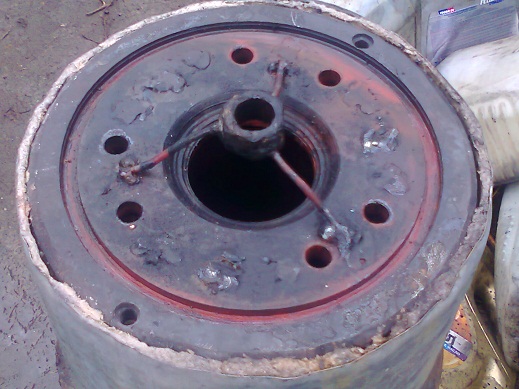

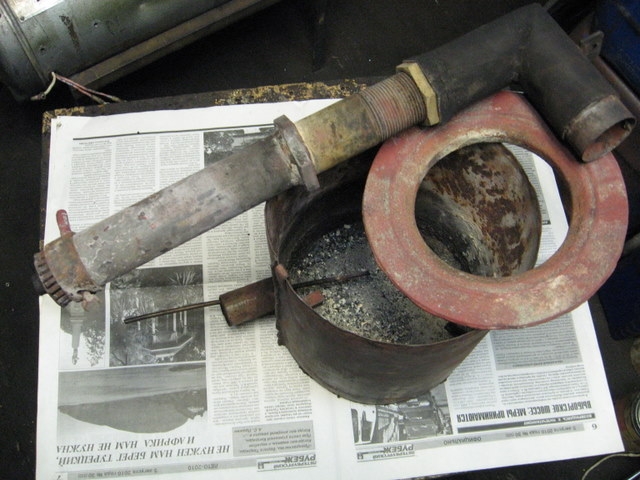

Вот посмотрите отверстие в диске на печке KIRILa (надеюсь автор печи не будет сердит, за фотку без его разрешения ) . Считаю его конструкцию одной из наилучших на форуме ( ИМХО ).



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Да, я тоже уже понял что отвертсие нужно бы поболее, но диск приварен и на котле уже выхлопная труба, теперь невозможно отверстие расширить, ведь в станке не зажать.
Пытался круглым напильником поработать, но скорее родишь чем расточишь.
В принципе можно сточить сварку и оторвать диск от котла, подумаю, мож так и сделаю.

Странности с маслом. Уж я то думал, чистое масло вообще не оставляет никакого шлака, вовсяком случае в разы меньше, тут разницы нет. Удивительно.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Срезал я всё-таки разделительный диск. Заварил отверстия по краю. Завтра отнесу токарю для увеличения центрального отверстия.

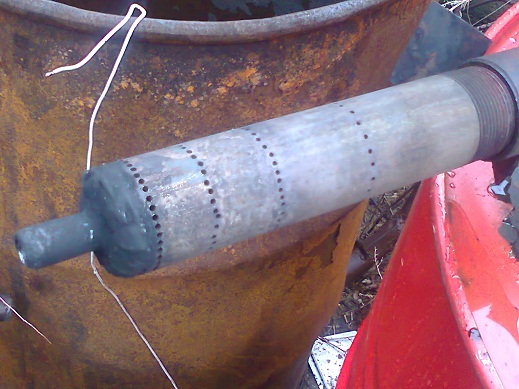

Вопрос - какого диаметра его сделать? Труба нагнетания воздуха на 40. Что нибудь по 60 сделать, или под 80?



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

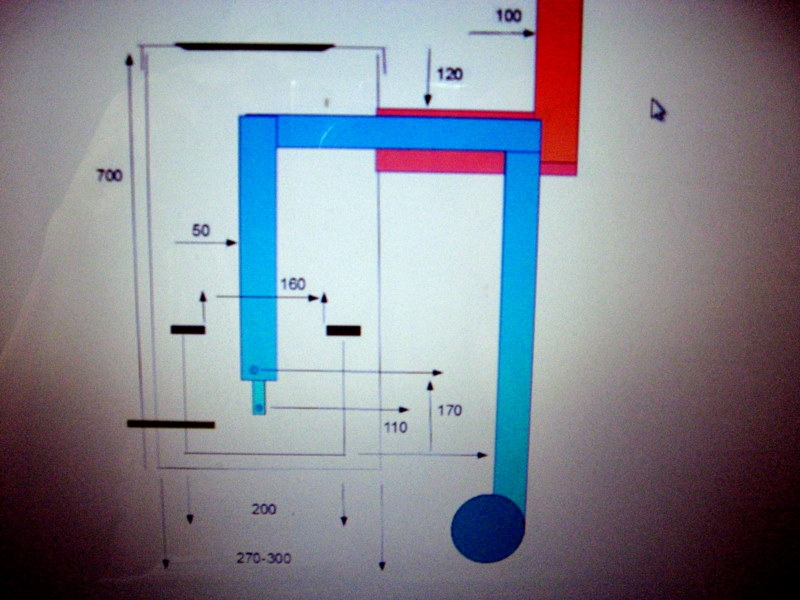

Обратимся опять к печке KIRILa: на фото есть нужный размер. Учитывая меньший диаметр твоей печки - уменьши в пропорции. Думаю больше 100 мм. всяко будет. Запомнил, как кто-то из гуру форума писал: ...пиролизные газы должны свободно, без лишнего сопротивления, выходить из камеры в зону горения...



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Ого, 100 довольно многовато однако. Сейчас померил что есть - оказывается труба нагнетания диаметром 42 мм, центральное отверстие в разделительном диске 54мм. На самом диске есть коёмка (маленькая проточка), думаю, по ней и проточу, получится диаметр 74 мм. Приложил к трубе распыла штангенциркуль, раздвинутый на 74 мм - довольно серьёзное расстояние. Во всяком случае пары должны с лёгкостью выходить. Пока попробую так, если будет плохо, расточу ещё сильнее - всё-таки надо найти оптимальный диаметр.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Забыл фотку KIRILa вставить ... Прошу прощения ...



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

К великому сожалению данное фото отображает начальную эпоху самостоятельного строения печек на отработке, да и то пожалуй, не совсем верно. Но отопитель, оснащенный разделительным диском и с несколько доработанной (а скорее с упрощенной) кастрюлей, исправно справляется с питерской непогодой, обогревая теплицу 3 на 12 метров круглосуточно.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Диск, как правило из толстого металла резать который не легко, но ничто не мешает взять диск с готовым большим диаметром и оснастить его доп. вставкой, размеры которой подобрать экспериментально. Запуск осуществлять без вставки, так лучше разгорается и не хлопает, после разогрева вставка крючком сдвигается на свое место. Материал для вставки может быть и нерж. 2-3мм. и обрезок от торм. диска.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Приварил по новой расточенный диск. Теперь внутренний диаметр диска 80 см.
Пытался в течении часа вывести котёл в режим, но так и не добился нормального горения. Если выключить принудительный поддув в кастрюлю, пламя становится рваным, с малым выделением тепла и котёл не разгоняется. Кое как но я добился разогрева разделительного диска, но и это не помогло, при отключении подачи воздуха в кастрюлю котёл начинает потихоньку тухнуть. Сделал вывод, хошь не хошь, а по краям диска, в месте его соприкасания с трубой, надо делать хотя бы 3 больших отверстия, для заворачивания жара от пламени.
Проанализировав фото печки KIRIl-а, понял что и у него тоже есть малый зазор между диском и трубой. Диск ведь съёмный, следовательно есть зазор, отсюда печка работает в штатном режиме.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Начнем с того, что в наших отопителях разные дожигатели. У меня подача и закручивание потока воздуха происходит строго в одной зоне, непосредственно над разделительным диском, а у тебя через несколько насверленных отверстий ( и верхний ярус ... ну очень высоко).
Будучи не сторонником опровержения и отметания различных идей и разработок прямо с порога и уважая чужой эксперимент. труд, стараюсь не мешать своими высказываниями и советами рождению конструкций способных оказаться более прогрессивными. По поводу наружного зазора. Опробовал отопитель, в котором испарительную камеру просто накрывает разделительный диск гораздо большего диаметра (как есть от тормозного диска) и особых изменений в качестве горения не заметил. Тогда зачем работа по подгонке размеров именно с установкой в камеру? Думаю тебе следует попробовать добавлять вставку изменяющую внутр. диаметр диска.
