Котел на отработанном масле своими руками

Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Так то я про ЭЛЕКТРО схему спрашивал. Которая подает импульсы на сам привод.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

А какая это горелка?



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Привет всем! Скоро сезон, надо готовится к модернизациям:-). Плиз, выложите схемку управления насосом.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

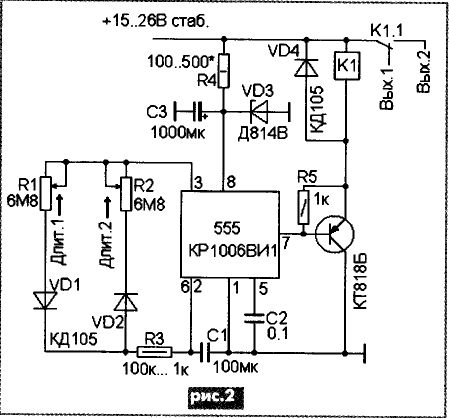

У меня вот так. Ну или почти. Управление сделал без реле - на мощном транзюке...



Как настроить мой котел на отработанном масле

Уважаемые знатоки печного дела. Подскажите, пожалуйста: закончил ваять котел на отработанном масле и даже попробовал запустить. Но мне очень не понравилось то, что в первичной камере огонь синего цвета, а во вторичной его либо нет, либо подобие костра с языками желтого цвета. Быть может кто-нибудь навскидочку подскажет, в чем может быть причина? и... Еще хотел спросить... Как чертежик сюда выложить? Заранее спасибо



Re: Как настроить мой котел на отработанном масле

Как вставлять картинки в сообщение и как выкладывать чертежи:
http://www.termoportal.ru/forum18/thread299.html



Re: Как настроить мой котел на отработанном масле

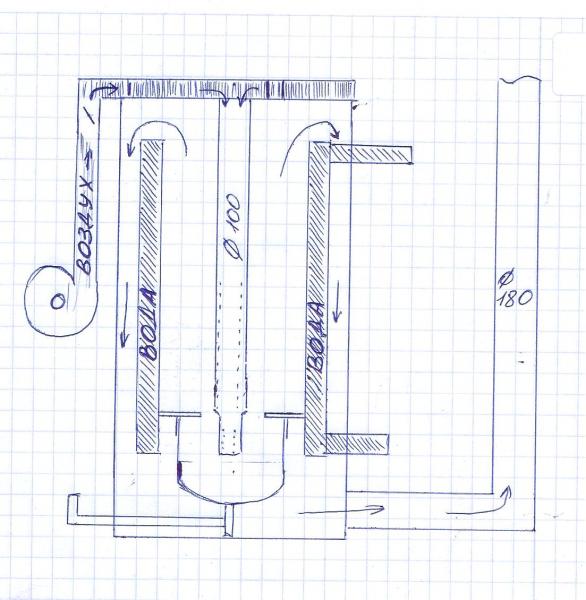

А вот и краткий эскиз моего котла.



Re: Как настроить мой котел на отработанном масле

Судя по бурным ответам - тема моя никому не интересна Но я решил не останавливаться на достигнутом... Думаю приделать к котлу кран, позволяющий регулировать первичный воздух и вставить экран во вторичную камеру, для того чтобы горение во вторичной камере не соприкасалось с холодной стенкой водяной рубашки. Также попробую опустить ниже дожигательную трубу. Сейчас зазор между концом трубы и дном чаши составляет 17 сантиметров... Наверное это много? Позже отпишусь, что получилось



Re: Как настроить мой котел на отработанном масле

Доброго всем времени суток. Вообщем после вышеперечисленных процедур, котел заработал намного лучше. Пламя стало гореть выше диска, а не как раньше, у самого масла. После того, как котел вышел на рабочий режим, спустя 30 минут вода в водяной рубашке закипела ( объем рубашки 110 литров). Конечно, к котлу пока еще не подсоединены трубы отопления, так как испытания проводил на улице. Никто не подскажет, чаша в которую поступает масло, сильно должна накаляться?



Re: Как настроить мой котел на отработанном масле

А как Вы оцениваете, сильно она нагревается или нет???



Re: Как настроить мой котел на отработанном масле

Спасибо большое. Вы первый, кто обратил на мои труды внимание. Я немного некорректно поставил вопрос Должна ли чаша нагреваться докрасна? У меня она явно горячая, но не красная.



Re: Как настроить мой котел на отработанном масле

Я оцениваю температуру после работы котла во время чистки - если остаток на дне в виде сухого песка, то все ОК)

По рисунку видно, что труба дожига опущена ниже диска, если через нее производится подача вторичного воздуха - то это лишнее, если первичного, то тоже ему там делать нечего, сажесборник одним словом.



Re: Как настроить мой котел на отработанном масле

Спасибо большое за содействие. Только вот объясните пожалуйста, как этого добиться? Укоротить трубу, или опустить диск ниже трубы?



Re: Как настроить мой котел на отработанном масле

А тут уже экспериментируй. Никто тебе решения ни скажет, к каждому котлу индивидуальный подход. У меня высота от дна до диска - 11см.



Re: Как настроить мой котел на отработанном масле

Спасибо огромное. Очень ценная информация. У меня это расстояние гораздо больше... Около 30 см. Завтра попробую немного переделать. Я так думаю это тоже является причиной того, что под диском горение гораздо ровнее и синее, чем над ним. Наверное большинство газов успевают сгореть в первичной камере из-за ее больших размеров, точнее большой высоты.



Re: Как настроить мой котел на отработанном масле

Диск разделительный скорее всего надо отпустить ниже, в саму чашу.
И чтобы подачу первичного воздуха можно было регулировать.



Re: Как настроить мой котел на отработанном масле

Регулировку первички я уже сделал, но пока сам еще не понял, как влияют регулировки на процесс горения. Горение происходит с перебоями, то синее, почти прозрачное пламя, то желтое. И как я не кручу первичку особой разницы не вижу. Наверное недостаточно понаблюдал... Буду продолжать настройки после того, как подсоединю котел к трубам. Без циркуляции вода закипает очень быстро.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

У меня есть чуть иная схема, позже выложу.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

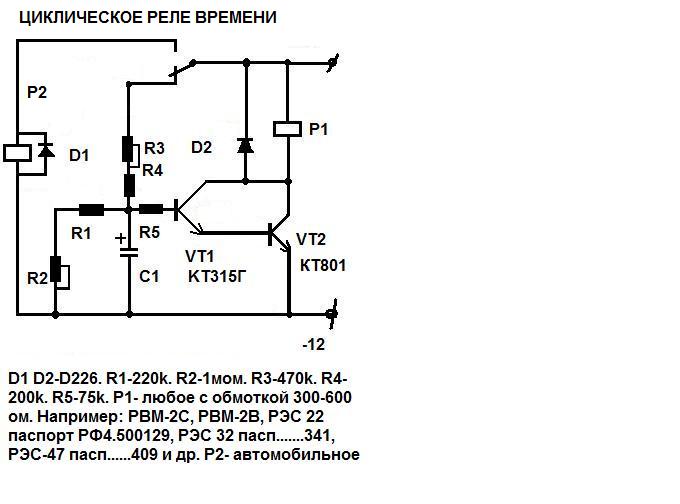

Простое реле управления насосом, которое давно выложено на форуме в моем альбоме.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Здравствуйте Кирилл. Не могли бы вы выложить фото вашей схемы реле?
Т.к я в радиоэлектронике не разбираюсь. С чего-то надо начинать все-таки. Паяльник, олово и канифоль есть... И хотелось бы наглядно видеть, к чему стремиться.
С уважением Дмитрий.
