Сделал котел, параметры следующие:
Наружная труба - 220, вторичный воздух 78, первичный 3/4, разделительный диск чугун 10 мм.
По вторичному воздуху - 4 ряда по 28 отверстий 1,2 - 3,3 мм, 3- 2,5 мм, 4 - 2 мм; в торце 4 отв 3 мм; между рядами (от разделительного диска), мм - 10 - 20 - 10 - 10
Высота первичной камеры (до разделительного диска) 120 мм; труба вторичного воздуха опущена в нее на 80 мм; на дне усеченный конус из нержавейки толщ 1 мм (мин диаметр конуса 40 мм), утеплен мин плитой от стенок
Подача масла верхняя с сифоном в трубу первичного воздуха
Дымоход - 100 мм длиной 5 метров.
Разделительный диск с зазором 1 мм по наружке, 35 мм по внутрянке
Первичный воздух регулируется краном.
Наддува нет.
Не могу получить синее горение.
Рабочий режим - соломенно-желтые языки с голубым.
Если совсем закрыть первичку, то ли не хватает 4 отв по 3 мм для выжимания паров, то ли масла мало - горит в основном под диском или половина диаметра под диском, половина над, сине-соломенными языками
Максимальная подача после выхода на режим - струйка с иголку при открытой первичке.
Пробовал увеличивать подачу - языки становятся темно-красными, даже при полностью открытой первичке котел начинает коптить и активно греться.
Пробовал поднимать/опускать конус - разницы не заметил.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Можно уменьшить высоту первичной камеры ( путем опускания диска ) для большего прогрева . И на мой взгляд маловат размер воздушных отверстий . Такие размеры (2 мм. и подобные ) хороши для наддува , а для естественной тяги нужны порядка 8 мм. . А вообще поставь небольшую улитку наддува - и будет у тебя голубое пламя .



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Пробовал уменьшать высоту первичной камеры - было 40 мм от дна конуса до торца дожигательной трубы - сделал 10.
Котел стал критичен к количеству подаваемого масла - небольшой перелив затыкал отверстия в торце дожигательной трубы
Информация про отверстия в 8 мм из области теоретических знаний или из практики?



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Практики:-)



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Значит практики, замечательно :-)
А может тогда и количество в ряду и количество рядов поменять?
Диаметр уменьшать в каждом следующем ряду?
Расстояние между рядами, я так понимаю, есть смысл увеличивать.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Показал бы хоть фотку.
Из области предположений: а через верхнюю крышку подсоса воздуха нет?
С такой трубой, кстати, непонятна её высота - указана лишь длина, воздух из отверстий должно тянуть, но только если нет подсоса.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Обещал- сделал.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Spensor , какая высота от разделительного диска до начала теплообменника ?



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Название прикольное ! Людей несведущих будет вводить в замешательство ...



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

KIRIl , на схеме не указан номинал конденсатора С1 , и чьи контакты реле не схеме (я так думаю р2 ) . Добавь пожалуйста , я хочу такое сделать ...



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

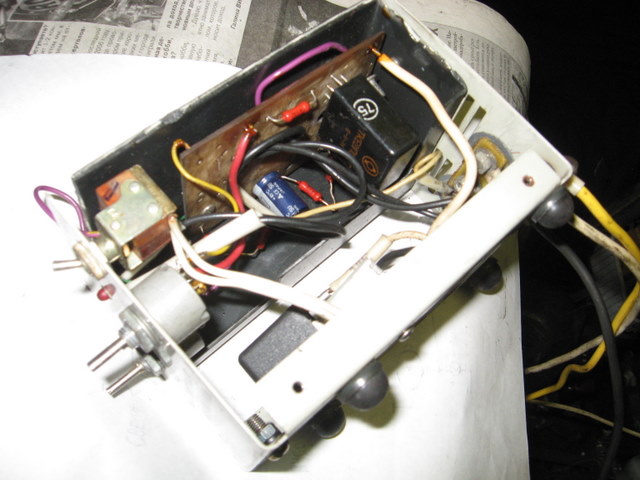

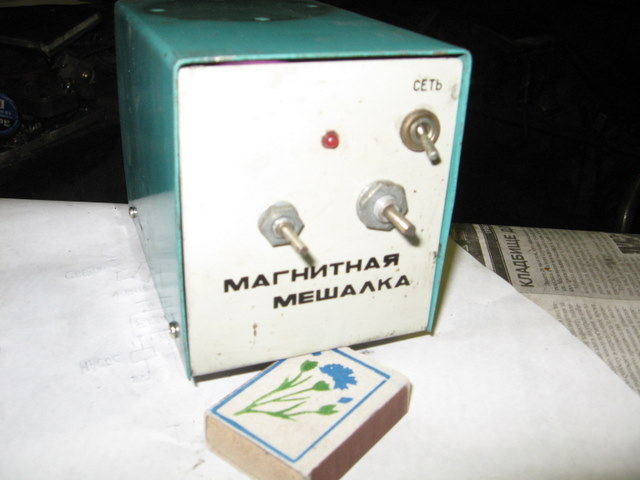

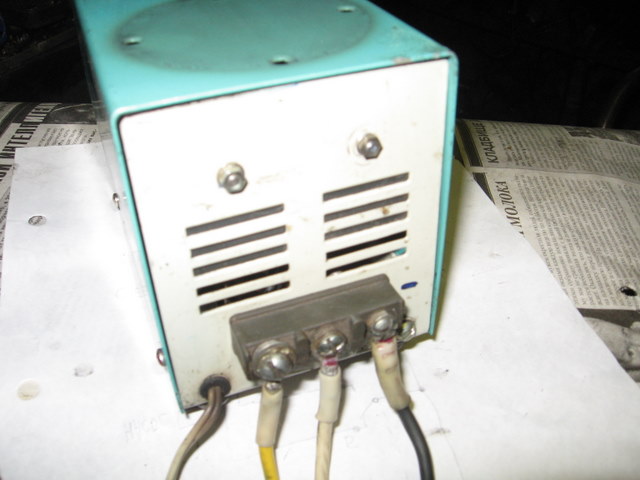

Изделие для собственного использования, а корпус от магнитной бесконтактной мешалки химических растворов как нельзя лучше подошел для размещения компонентов циклического реле, да еще для использования в других областях войдет малогаб. б/питания этого реле от 220 вольт.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

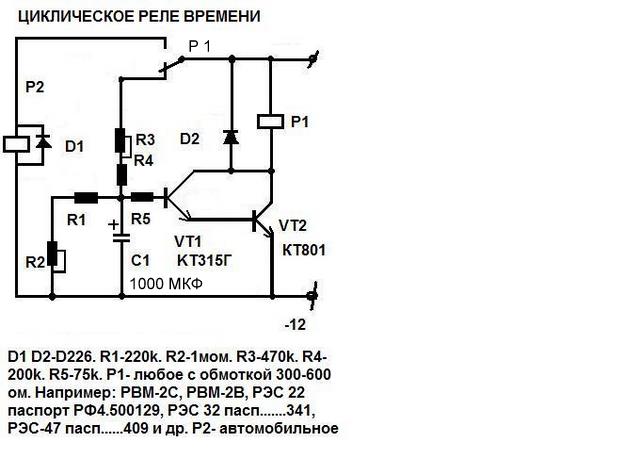

Схема циклического реле размещенного в альбоме имеет примечание, что пропущен номинал С1, который составляет 1000 мкф. Делай, и в коммутации разберешься в процессе, а если что, так мы вот они рядом.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Все исправил.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Фотку сделаю.... обычно при занятии с котлом руки такие, что к фотоаппарату даже не тянет.
Плоскость прилегания верхней крышки отторцована на токарном станке. Сама крышка ровная, из 5 мм листа с приваренной по кругу полосой. Пару раз при испытаниях переливал топливо ("тонул" торец дожигательной трубы, котел тухнет практически сразу, так что с подсосом воздуха точно проблем нет)
Дымоход из водопроводной 100 -ки, длина 5 м.

Для Rty:

От дна котла до разделительного диска 120 мм
От дна до начала теплообменника 160 мм (напротив второго ряда отверстий в дожигательной трубе)
Теплообменник щас пустой, котел стоит на улице, пытаюсь получить "синее" пламя факелов.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Если я сверлю отверстия в дожигательной трубе, допустим 7 мм (под естественную тягу), то расстояние между рядами насколько увеличивать?
Как я понимаю отверстия должны располагаться в первой трети дожигательной трубы?
Их суммарная площадь сечений не должна превышать 1/2 площади сечения дымохода?
Как быть с торцом дожигательной трубы?



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Советую не мучаться со сверлением, потом снова завариванием
Сделал дожигательную трубу, как у Kirila. C первого раза все заработало равномерным пламенем. А ведь прорези делал все на глаз, примерно. Каждому свое конечно, но как вспомню свое сверление, то ну его... прорези рулез
ps испытано только с наддувом!



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Пересверлил отверстия в дожигательной трубе. Не стал заваривать, просто рассверлил часть
1 ряд, 10 мм от разделительного диска (было 28 х 3,2) - пересверлил через одно диам 7 мм
2 ряд, 30 мм от разделительного диска (было 28 х 3,2) - в шахматном порядке относительно первого так же через одно 7 мм
3 ряд, 40 мм от разделительного диска (было 28 х 2) оставил как есть, т к близко к предыдущему ряду
4 ряд, 60 мм от разделительного диска (было 28 х 2,5) - пересверлил через одно диам 7 мм

На режим вышла шустро. Цвет пламени сине -светлосоломенный, по вечеру, при просмотре через стекло ловиш "зайцев" при попытках взглянуть. Не хватает отверстий в дожигателе, т к если увеличить подачу с 2-3 капель в сек до тонкой струйки догорать начинает чуть ли не в дымоходе.
Сегодня планирую заварить 4 отверстия в торце подачи первичного воздуха и досверлить 5 ряд в 80 мм от разделительного диска - 14 отв по 6 мм



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

На уровне 5 ряда не горит - либо нехватает паров, выходящих из первичной камеры либо тяги дымохода.
Заваривание отверстий в торце дожигательной трубы негативно сказалось - возрос расход масла, увеличилось время выхода на режим, при перекрытом первичном воздухе горение опускаеться ниже разделительного диска (несмотря на то, что он красный и стенки трубы над ним).
Думаю просверлить их обратно.... только вот как правильнее? 4 отв по 5 мм или по 7 мм ?
