sed_alex, а ты с микроконтроллерами знаком. В плане, сделать ПУ, на микроконтроллере, а я с ними никак.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Конечно надо, и чтобы за надпись СДЕЛАНО В РОССИИ гордость брала, что мы хуже европ и азий?



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Не нашел, как отправить личное сообщение, вот моя почта seolanc@yandex.ru. Жду контактов =)



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Работа связана с ремонтом электроники и средств связи, когда делать нечего балуюсь безделушками на контроллерах (раньше 10-12 лет назад профессионально этим занимался), сейчас в плане схемотехники многое поменялось, но если задаться целью, то можно разобраться или попросить кого-нибудь из ребят знакомых помочь.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Эх, сегодня в Костроме был, прицеп покупал... Что-то не догадался заехать на печь полюбоваться, да опыта перенять...



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

sed_alex, долго думал, но всё равно плохо представляю, как должен выглядеть датчик уровня масла в испарительной камере.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Пока вижу 3 направления поиска возможного решения:

1) Сообщающиеся сосуды и за пределами котла емкостной высокотемпературный датчик уровня (промышленные образцы работают, к сожалению, максимум до 250гр).

2) Микроволновый приемник и передатчик размещенные в верхней части котла, каждый в своей трубке (направлены в чашку с отработкой). Тут есть некоторые сложности - нужно проверять на практике.

3) ИК измеритель, опять же приемник и передатчик каждый в своей трубке

Во втором и третьем способе сигнал от передатчика должен быть "промодулирован".



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

На счет контроллера..Вот как я представляю алгоритм работы:
2-х канальный контроллер (управляет наддувом и подачей масла)
Например , имеет 5 ступеней регулирования (можно меньше)
1.Подстройка в пределах каждой ступени , независимо, оборотов воздуха и скважности (т.е. ипмульс+пауза) масла.
2.При переключениях "вверх" - регулируемая принудительная подача масла (для быстрого форсажа)
3.При переключениях "вниз" - регулируемая пауза в подаче масла.

Это по моему необходимый минимум. Как такое реально изобразить в "детальках"?

P.S. Ну и в идеале, при пропадании света, перевод наддува на резервное питание и отключение подачи масла...



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Не понимаю, что вам дался этот уровень масла. У меня вообще никакого уровня нет. Что упало в данный момент времени на дно, то и сгорело. При таких условиях, по моему, более прогнозируемый процесс сгорания, и более полный....Также останов котла...
У меня не более минуты, а в вашем случае я даже предположить боюсь...Вот они "плюсы" нижней подачи ?



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

+1. Никакого уровня тоже нету. Все что падает-сразу сгорает. При регулировке подачи, котел мгновенно откликается.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

nick50
Ну и в идеале, при пропадании света, перевод наддува на резервное питание и отключение подачи масла...

А что может быть проще? Маслонасос отключается (или закрывается подача масла клапаном) при пропадании сетевого напряжения, а наддув питается от "компьютерного бесперебойника"...



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Хорошо согласен, можно исключить уровень масла.

Вопрос на счет поджига газом - как вам такой вариант ?



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Х.З... Мне кажется газом муторно как-то... Заморочек просто больше будет. Лучше уж тогда котел или печка на горелке Бабингтона. Автоматизируется прекрасно.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Дак у меня сейчас так и есть. Ты не вник. Хочется весь пульт собрать на микроконтроллере. И регулировок куча и современная база, а значит маленький размер-ЭСТЕТИКА т.с.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Не знаю, стрёмно как-то с газом. Я бы уж лучше капалку на розжиг замутил. Я сейчас разжигаю на смеси соляры и бензина, где-то 2:1. Посмотри на видео видно маленький стакан с краном. Так он для розжига. Сунул фитиль, налил стакан гремучей смеси, приоткрыл кран на самый мизер и включил подачу масла-всё.
5 минут и полетели....Если сделать емкость с жидкостью для розжига и прерывистую подачу (опять же нужна обратная связь по температуре),черт знает...может и получится



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

sed_alex, так что на счет разработки ПУ. Возможно такое ? По этим критериям, может кто еще чего добавит.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Все жду схемку, еще не нарисовал?



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Да вот схемки то, ну а дальше уж соображайте....

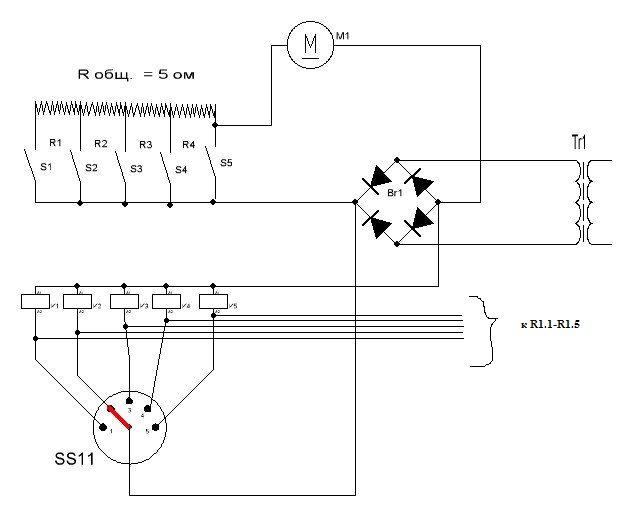

Первая - воздух, вторая-масло...

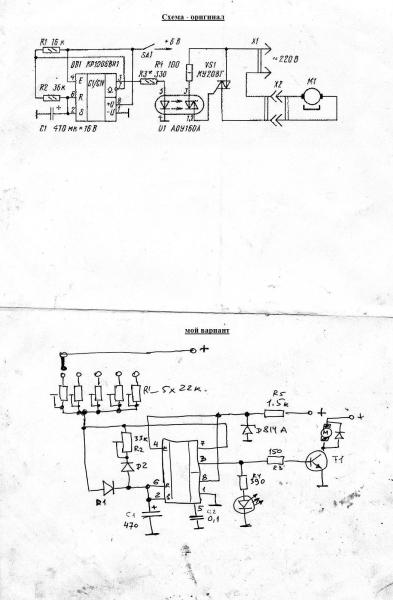

По 2 схеме(та что внизу): резисторами R1...-регулировка импульса
R2-пауза
Транзюк-КТ819г (без радиатора-не греется вообще)
Ну и питание вольт 15 максимум, а то таймер померайт....
Есть и рисунок печатки,если надо отсканю...
Ну и в первой схеме светодиоды навешаны на каждый режим...
Да и чуть не забыл(по второй схеме) -по входам развязка диодами(в пряиои включении)



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Спасибо, почти все понятно, разберусь.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Спасибо большое remix59за столь исчерпывающую информацию.

Скажите, пожалуйста, как поживает Ваш котел, собранный в сентябре 2009. Что за этот период выходило из строя, как держатся стенки баллона? Если я прав, то они толщиной всего 3мм. Не прогорели?
