Котел на отработанном масле своими руками

Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Dron08, так что пришлось ставить наддув.
Наддув в восьмерки поставил ?
А отапливает авто мастерскую, два бокса - примерно два по 150 кв. м.
Высота бокса не меньше 3 метров должна быть - это получается 900 кубов , какая температура в боксе ?



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Да, улитка восмёрочная. В среднем в одном, в утеплённом, 15 - 20, а второй пока не полностью утеплён - около 10, было бы больше, но машины заезжают и выезжают.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

На улице температура сейчас -15 - 18 градусов, утром красота, заходишь и тепло, аж работать хочется.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Dron 08б можно подъехать посмотреть на Вашу конструкцию ? Буду очень признателен .



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

А почему бы и нет, а и где Вы обитаете?



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

В любой конец города 10 минут ( Хотунок).



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Добрый день, всем, кто обсуждает данную тему. Прочел всю тему, как детектив. Есть такая идея про дожигатель. Что если в низу дожигателя делать бугорок высотой 9 - 10 мм. И в нем сверлить отверстия. Мой сосед сам изготавливал котлы на жидком топливе. Было это в СССР-овские времена. Горелка была у него по принципу поилки с заводским дозатором от печи на жидком топливе. Изготавливал он горелку из 2-мм черной стали. Высота горелки 250 мм, внутренний диаметр 200 мм, наружный диаметр 250 мм. Днище было полусферой.Топливо подавалось через 1/2" трубу во внутреннюю стенку горелки около дна её. Вверху горелки, отступя от края 20 мм вниз, он делал бугорок высотой 9 - 10 мм по всей окружности горелки и в этом бугорке сверлил отверстия для дожигания или сжигания паров. Под топливо он использовал солярку, а затем печное топливо. Конечно это не отработка. Но все же углеводород тоже. Отверстия он дела диаметром 2 мм. У него получалось 3 ряда в шахматном порядке. Расстояние между отверстиями 20 мм. Нижний ряд сверлился под 45 градусов вниз бортика и воздух шел в направлении днища. Средний ряд сверлился по гребню бугра, и отверстия пропускали через себя воздух строго горизонтально. Верхний ряд сверлился под 45 градусов вверх по верхней части бортика. Использовал для этого он надставку с канавкой глубиной 10 мм и шириной 12 мм и хорошую кувалду.наружная стенка горелки была выше внутренней на 35 -40 мм в ней по низу были сделаны отверстия 20 мм для забора воздуха. Горелка герметично присоединялась к низу котла через прокладку из асбестового шнура доступ воздуха в котел был только через отверстия в горелке. Горелка чистилась 1 раз в 1 - 1,5 месяца. Разжигалась через специальный герметично закрывающийся канал длинным факелом из тряпок смоченных в солярке или керосине. Канал делался под углом в водяной рубашке котла так, чтобы опустить факел в центр днища горелки. После розжига из дымохода шла копоть в течении 9 - 12 минут затем над трубой качался теплый, прозрачный воздух. Котел работал по 8 часов. Обогревал частный дом 100 метров квадратных. Дольше не топили - было жарко, при температуре за бортом - 20 градусов. Цвет пламени на горелке был от голубого около отверстия до светло светло желтого на конце языка пламени. На котле поддув не использовался. Дымоход высотой 4,5 метра, диаметром 125 мм внутренний. Над котлом еще стоял титан для подогрева воды высотой 1,5 метра, диаметр 400 мм. После изготовления котла его испытывали во дворе в ноябре месяце. Объем воды в 25 литров он вскипятил израсходовав 150 гр соляры. По времени не знаю, не засекал тогда. Соседа уже нет в живых. Так может кому и подойдет данная идея. Всем удачи и успехов в прогрессе.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Короче, идея всего предыдущего романа в том, что может изменить геометрию дожигателя.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Рисунок накидай, чтобы понятней было.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Чертеж - не проблема. Проблема как его перетащить из моего компа на форум? Научите, кому не жалко. Пытаюсь перетянуть изображение на поле для ответа, а в итоге появляется только сноска на папку, в которой хранится этот чертеж.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

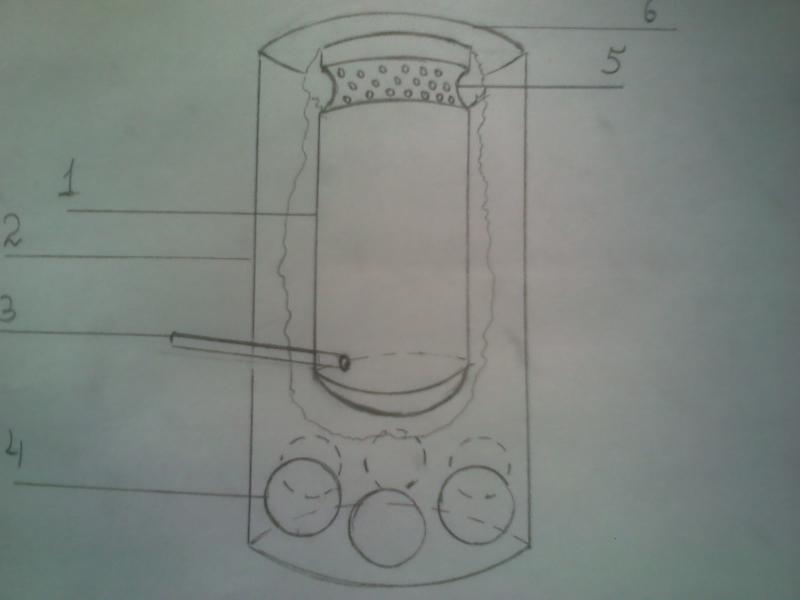

На чертеже видно, что это кастрюля в кастрюле. 1 - Внутренняя часть горелки (внутренняя стенка). 2 - наружная часть горелки(наружная стенка). Между ними расстояние примерно 20 - 22 мм. 3 - труба подачи топлива. 4 - отверстия по низу наружной части (стенки). 5 - бугорок, выдавленный во внутрь горелки с 3-я рядами отверстий дожига. 6 - шайба которая соединяет обе стенки (части) горелки сваркой и на которой лежит асбестовый шнур для герметичности. Спасибо за подсказку о вложении изображения.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Если до рисунка что-то представлял работающее, то после.....не будет оно работать как нарисовано...или пропорции хотя бы соблюсти....)))))



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Странно, а на самом деле проработала 12 лет без всяких проблем. Чертеж набросан на скорую руку, а размеры указаны в предыдущем сообщении №543.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Почему не будет? Та же turk barner или по "нашему" ВО-1. Разве что расположение отверстий смущает.......



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Рабочая конструкция, заслуживающая внимания, правда необходима адаптация к использованию отработки, так как именно эта конструкция работает с дизельным топливом или печным. Думаю возможно выполнить более компактно, а если с наддувом воздуха и дозированной подачей масла будет вообще ОК, та же самая горелка типа ВО-1, Только с "бугорком", где просверлены отверстия вторичного воздуха.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Мож я че не понимаю??? Отверстия-то для воздуха в самом верху.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Дизельное или печное топливо легко испаряются, пары быстро поднимаются на верх, а там, смешиваясь с воздухом, сгорают. Как-то так, имхо.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Здравствуйте, Форумчане!

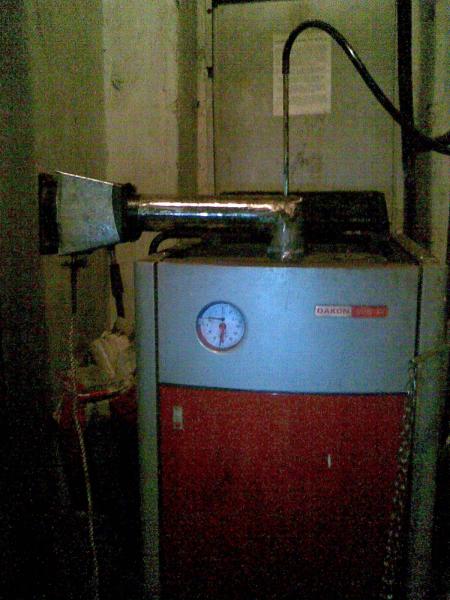

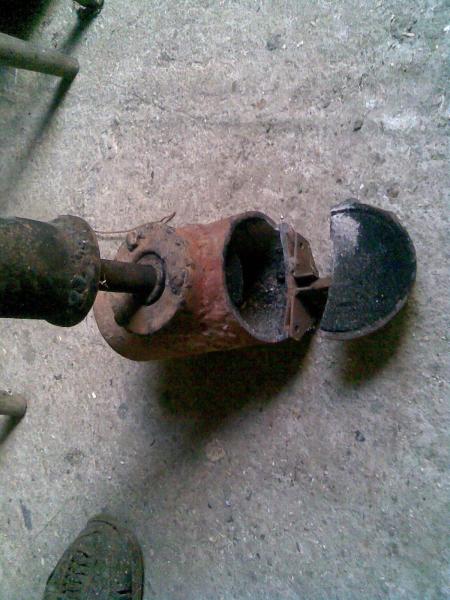

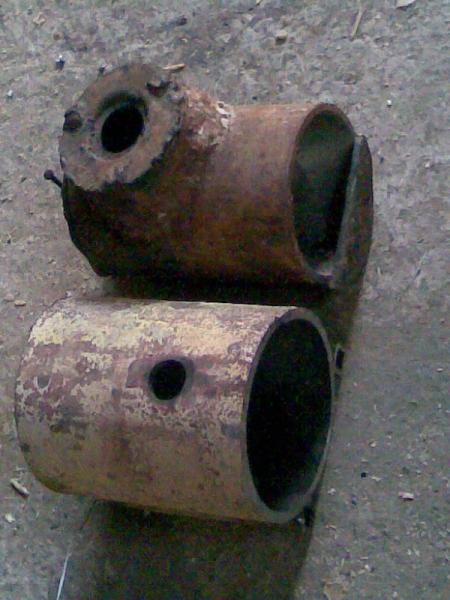

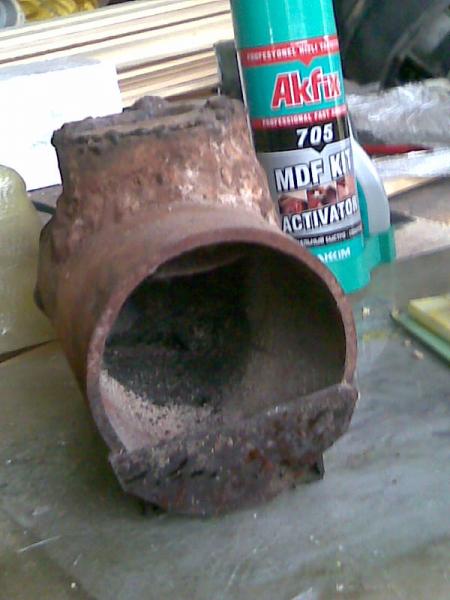

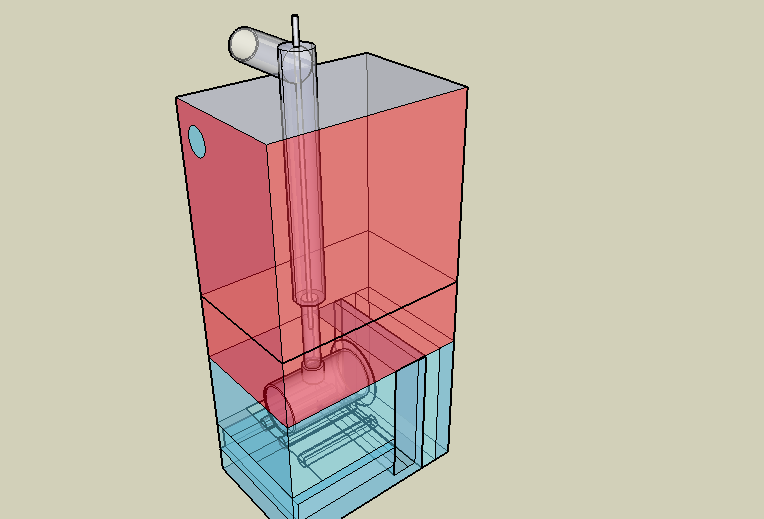

Я долгое время читал и писал про печи на отработке в других форумах и наконец сделал вот такую печь-горелка на отработку для моего котла "Дор-16.
Расход-1.5л отработки на час.
Принудительной надув через центробежный вентилятор.
Отопительная система на чугунных радиаторах-67 шт. Отопительная площадь -120кв.м. Через 40 мин.вода нагревается до 80 град.С. Очень выгодная система!



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Во , то что мне нужно , давай поподробней, у меня такой же котел и я хочу его на отработку перевести.
