Vladbor – на фото дожигателя именно рабочего образца – пилотник был их водопроводных труб и сан. тех. комплектующих.
Те миски, которые на фото – верхняя жить будет если не вечно, то очень долго, нагревание ее незначительное: 200 -250 гр. Нижняя чашка расходная, ориентировочный срок жизни ее около месяца. По золе я пока Вам ничего не отвечу – еще не смотрел что там и как, к котлу вообще не подходят, пока он сам работает. День Х завтра в 12 часов.
Remix59 - то, да не то. Различия в деталях, которые кардинально меняют принцип работы . Я ранее упоминал про закон о дифференциальном давлении, который использован в моем варианте. В дожигателе, на который вы сослались и точно такой же ВО-1 этот закон использовать не могут по причине кардинальных конструктивных отличий, так как нужно создавать зону с максимально высоким давлением в центре потока, а не по внешнему краю. Ну и вихревой поток в них не создать, а тот псевдовихрь, который в них образуется во время горения, носит случайных характер и работает только на принципе неравномерности температуры в камере сгорания, которая в свою очередь носит хаотичный порядок. Проще-да, эффективней-нет. Был у меня и такой вариант дожигателя не устроил и пошел в утиль.
Я уже писал, что котел одинаково (но с разной тепловой отдачей) работает на различных режимах потребления отработки от 0.3 до 2 литров. Есть там маленькая хитрост: при работе на малых (спящих) режимах воздух подается не вовсе ВИК. Вихревых потоков на малых режимах нет, но и сажи также нет. Конечно оптимальный режим его работы находится в пределах 1 - 1.5 литров. А вот режим в 2 литра я думаю предельный для данной конструкции именно в таком режиме t в центре была 1480 гр. В номинальном режиме 800 – 900 градусов.
Grek99 – смотрите первую часть ответа к Remix59.
Небольшой ручеек разделяется на мелкодисперсную фракцию именно вихревыми потоками и никак иначе. Можно конечно попытается его механически распылять, но тогда уж проще сделать горелку на шаре. Работой ВО-1 Я остался недоволен и способов его улучить не нашел.
PS
Сегодня отдал новый вариант дожигателя в работу – он будет полностью из ВТ керамики.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Однако, у Вас возможности. На это можно решиться только лишь в случае полностью отработанной схемы. С нетерпением ждём (я, думаю все ждут) результатов испытаний с выкладкой фотографий на предмет зольности котла.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Как же, как же. Вихрь как раз "создать". За счет устойчивого вихря и происходит полное сгорание. Какие-то резкие суждения, не выплеснуть бы ребенка.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Закончик бы нам этот.О чем он гласит? Пожалуйста.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

У меня в печке была совдеповская солдатская миска толщиной примерно 1 мм. Она отслужила верой и правдой почти сезон. Печка топилась с октября по март почти каждый день с 17-00 до 22-00, а в субботу и воскресенье примерно с 9-00 до 18-00. Следов износа не было, ее лишь слегка вело от разности температур. Но однажды после чистки я забыл ее на улице возле гаража, чем не преминули воспользоваться сборщики металла. Естественно, на другой день на рынке была куплена китайская, по виду такая же, но вес ее был раза в три меньше. После подрезки ушей она была вставлена в печку, но минут через 20 после выхода на рабочий режим что-то пошло не так (явно было слышно по звуку). После остановки и разборки выяснилось, что миска скрутилась в "восьмерку".



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Porila
Про 200-250 градусов для верхней миски вы конечно загнули... При 1500 в центре, за счет радиации эта миска должна нагреваться довольно прилично.
И еще хотел спросить: что в вашем понятии "Дифференциальное давление"?



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Про диф давление - тут два варианта: или вспомнить курс физики (вроде как 5-6 класс ОБП), или обратится за советом к гуглу. Если и то и то лень, то вот Вам краткое определение:
Дифференциальное давление это разность давлений среды (газа) между зоны с высоким давление и ЗОН с низким давлением в моей ситуации это величина еще и динамическая – так понятно? Если еще проще, то почему дует ветер с разной силой, на разных высотах и в разных направлениях.
Я могу загнуть – Пирометр нет, на таких величинах его погрешность составляет пол градуса, а разброс 50 градусов зависит от многих условий работы котла. Большую полусферу можно раскалить и до бела, если создать условие при почти закрытом выхлопе и максимальной подаче отработки.
Про миску: при выборе используется магнит – не липнет значит «…вещь фирменная, надо брать (с)». И они у меня не китайские. Индусы лепят ))).
Grek99 – а Вы как задаете направление вращательного момента вихря в стакане дожигателя?



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Идея предварительного распыления масла далеко не нова, но у Porila оригинальна.

Здравомыслящим человеком движет собственное понимание принципа, правил и законов. А судя по PS, максимализма ему не занимать. И если не станет тратить время попусту, отвлекаясь на наши придирки, он обязательно докажет преимущества своего передового детища.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Дело вовсе не в максимализме.
Конфигурацию дожигателя, равно как и комплектующих я для себя определил – моя сверх задача заставить это работать с тепловой отдачей в 30 -35 кВт. А для этого нужна высокая температура в камере испарения. Вот для этого и делаю керамические ВИК. Уже на этот момент могу сказать, что котел способен работать продолжительное время без обслуживания, что мне и требуется, а все остальное схоластика — (от лат. scholasticus смешение философии и теологии).
Я по натуре своей человек самодостаточный, но не "небожитель" и кому либо навязывать свое мнение не собираюсь, равно как и флудить не по теме - вот Вам новая конструкция дожигателя, берите и пользуйтесь, нет желания - классика Вам в помощь.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Наклоном оси симметрии сопел относительно оси симметрии окружности стакана, подачей достаточного наддува (канальный вентилятор явно не потянет).

Ясное изложение того, что хочешь сказать в этом поможет. Иной раз сам напишешь, перечитаешь и ... хрен разберешь. Любой на сайт заходит, чтобы посетители прониклись и в чем-то подсобили. Так в основном и происходит.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

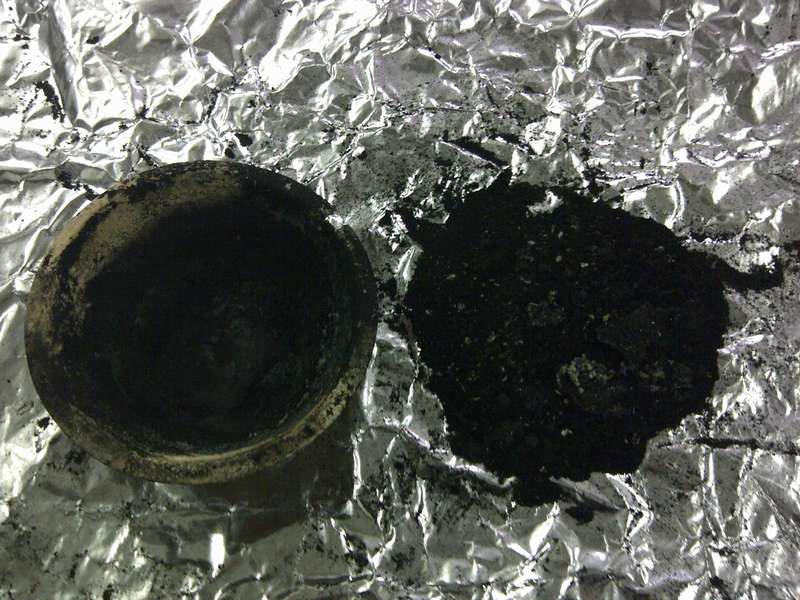

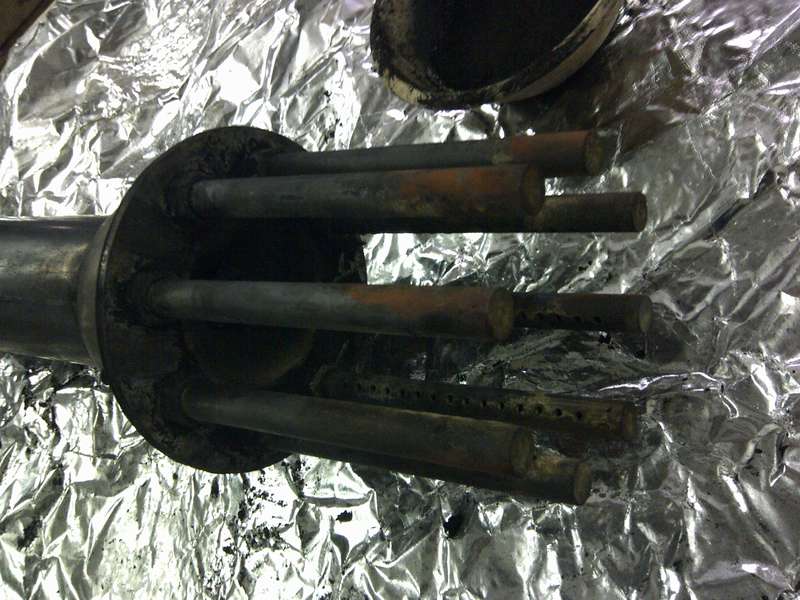

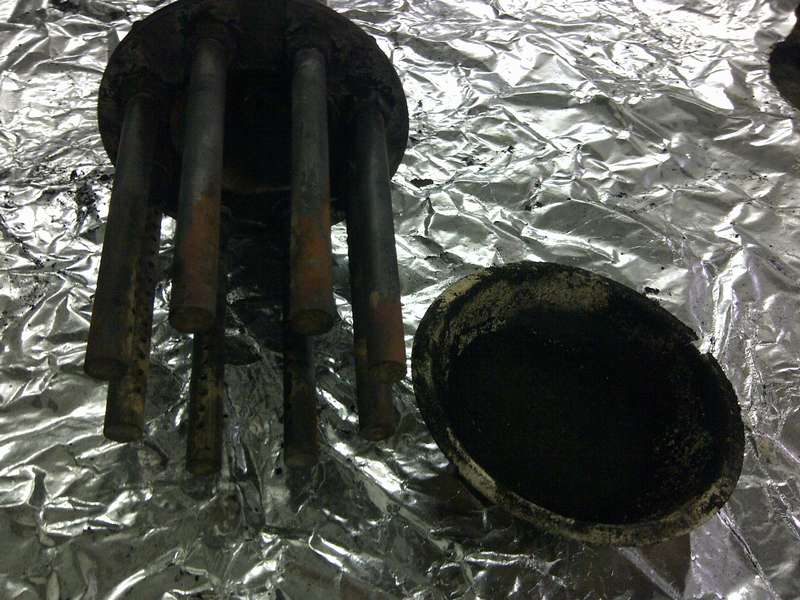

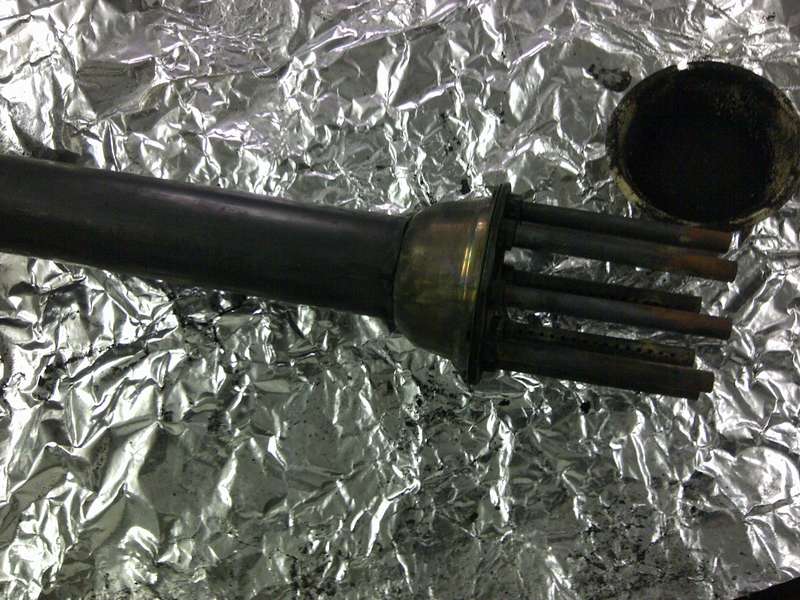

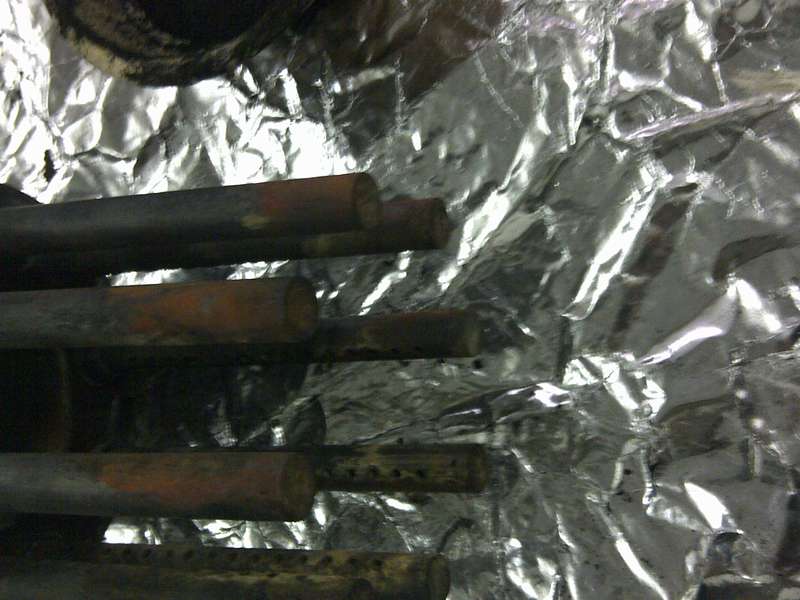

Доброго Всем дня. Сегодня по плану был остановлен котел для осмотра. Предлагаю Вам посмотреть некоторые фотографии того, что было обнаружено. Все фотографии - как есть.
Единственно, что для меня странно, так это зола - она сухая, пылеобразная и абсолютно черная (скорее напоминает сажу) с включениями песочных и бурых крупинок. Есть также немного подобной золы на дне самого котла - для меня это не критично.
Золы ровно половина чаши. На дне чаши обнаружены крупные спекшиеся отдельные куски. Я думаю, что они образовались в режиме с малым потреблением. Сама чаша живая - кусочек только исчез и трещинка там же, но я ее не выкинул, а отправил обратно. Так же отмечаю на полное отсутствие сажи на центральном воздуховоде и большой полусфере. На стенках котла сажа присутствует выше камеры сгорания, не критично.
ВИК хоть и поменяли местами свой цвет , но температуру выдержали достойно.
Итог - могу рекомендовать данную конструкцию для повторения.

PS
Прежде чем повторно запустить, внес в конструкцию небольшие изменения - теперь большая полусфера отделена от теплового зеркала с небольшим кольцевым зазором в 1 мм.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Очень показательно
Сколько проработал без остановки и сколько масла сгорело?
Также попробуйте разделить остаток магнитом. Посмотрите, сколько в остатке металла (от присадок) и сколько несгоревшего углерода.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

F88888 - спасибо.
Увы. Про магнит Я и не подумал. Золу уже выкинул в бак. А работал он ровно одну неделю и сжег при этом почти 200 литров отработки (на дне бочки осталось еще литров 10 - 12).



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Для бочки сгоревшего масла - сухой остаток в таком количестве весьма неплохо. Но не покидает мысль, что работа котла проходила в обогащённом режиме. И 1500 градусов там ну никак не было. А так всё хорошо, всё хо-ро-шо. Спасибо. Будем и мы дерзать.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Да уж, это даже очень отлично



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Почему никто не спросит автора об устройстве дожигателя, где собственно и происходит предварительная подготовка топлива?

Как сам автор оценивает и назовет данный способ сжигания отработки? Это прямое горение с распылением масла воздушным потоком или..?



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Скорее всего это прямое горение с распылением масла воздушным потоком, а результат этого котла беспорно наилучший на это время!!!



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Да это прямое горение масла с присущими недостатками. Честно говоря, я ожидал более впечатляющего результата. Но на этом этапе хорошо. Доработать конструкцию так, чтобы масло сгорало полностью в объёме ограниченном подачей ВВ и к теплообменнику поступали только полностью прореагировавшие с кислородом газы. Тогда отходов будет меньше и на стенках теплообменника не будет теплоизоляции из отложений сажи.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

О том, как влияет вихревой поток на пламя.
Просто. Доступно. Наглядно.
С пояснениями и комментариями от А. Пушного.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Честно говоря я не вижу причин восхищения конструкции котла данного товарища . Внутри предложенных фото - все черное . Это признак малой температуры - копоть . Написать можно все , что угодно, бумага стерпит . Но фотки - это факты ... Лично мой дожигатель без копоти ,и в окалине . И я не говорю , что внутри 1500 гр.с. Замерял пирометром снаружи было всего 720 гр. с. ( без наддува ) в самых теплых местах печи ...Ничего не имею против , но как бы мало доказательств эффективности ...
