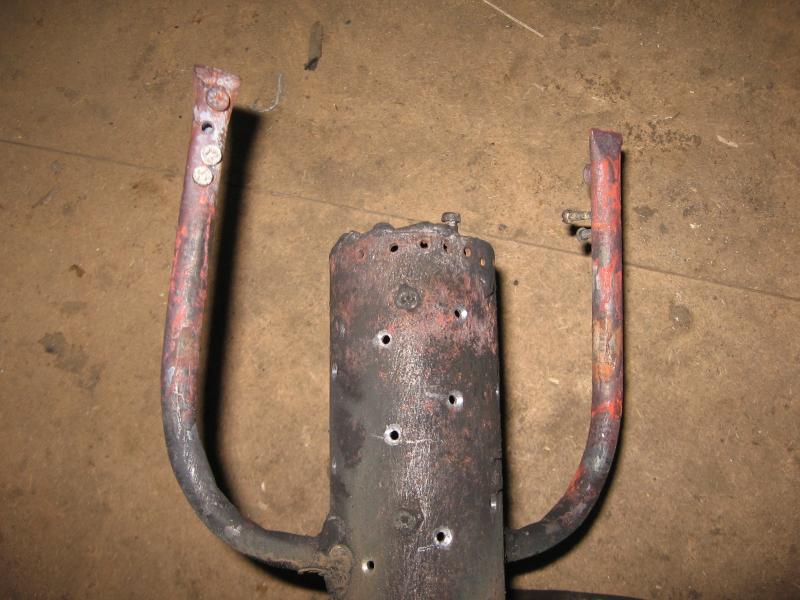

У меня вот так подается первичный воздух . Это и есть завихрители .Эти трубки во время работы разогреты докрасна струями выходящими из дожигателя , соответственно и воздух идет горячий . Сними работа намного качественней , чем с просто отверстиями в торце дожигателя . Винтики вкрученные в отверстия -" грубая " регулировка первички ...



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

В место мочи прекрасно подходит водяной пар без всяких турбин.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

А где брать столько мочи ?



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Приписка о использовании был ответ на шутку grek 99 пост 758.
ПробЫвали! Работает. Но с ослиной мочой, каплями... Прошу прощения у всех занятых серьезным делом.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Опасно и затратно, легче в камазе греться. А вот выхлоп сам по себе можно использовать, особенно зимой, когда естественная тяга хороша. Для этого гофр накидывается на выхлопную трубу, гофр присоединяется к оцинковке, а та в свою очередь выходит из помещения наружу здания или в пролёт под кровлей. Оцинковка прогревается и отдаёт тепло в помещение, если в пролёте - греет кровлю. К сожалению старые фотки были на мыльницу, найти не могу... Есть такие вытяжки, которые через теплообменник работают, рекуперируют приточный воздух. И тепло (экономия), и воздух в помещении чище, и подаётся приток подогретым.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

Здравствуйте всем. Почитал интернеты, порылся , нашел чертежи чудо печи и прочее. Решил собрать свою печь на отработке, вот только местные владельцы такой печи сказали, что теплоотдачи от нее не хватит что бы отопить мой стометровый бокс. Решил собирать печь с теплообменником (на антифриз). Пересчитал размеры отверстий и площади горения и прочего под свои нужды, в итоге получается такая конструкция. Сегодня случайно нарвался на ваш форум и тихо сползаю под стол - после уймы прочитанных веток создается вопрос - а будет ли работать?
Что скажут спецы, съевшие пуд соли на этом деле?

Конструкция: 3 трубы: 428я длинной 750мм, 325я длинной 700мм, 108я длинной 600мм.

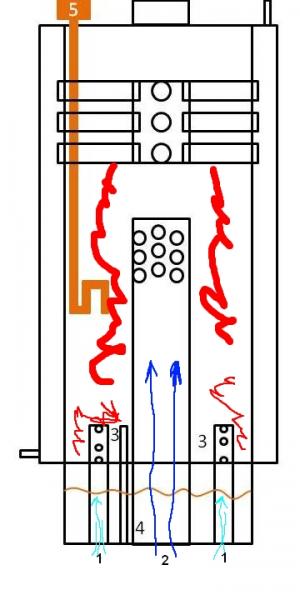

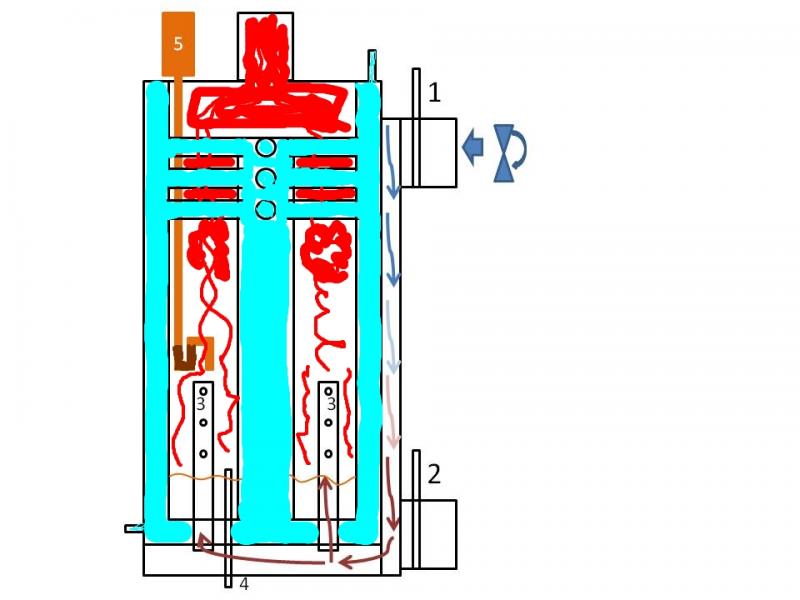

При разогреве печи открываем шибер 2 - воздух самотеком поступает в камеру горения через трубы №3. 4 трубы №3 толстостенные (что бы долгое время не прогорели) с 112ю отверстиями ф8мм по 7 в ряд, по 2 ряда направленные вдоль стенок камеры, сверху наглухо заварены. После разогрева печи закрываем шибер 2 и через шибер 1 вентилятором подаем воздух с улицы, воздух проходя вдоль наружного контура водяной рубашки через ребра (просто наваренные полосы металла, что бы изменить змейкой поток воздуха) нагревается предварительно и поступает в камеру. Масло подается через нержавеющую трубку, которая в своем нижнем конце сделана коленом и работает по переливному принципу сантехнического колена, при этом масло предварительно подогревается в колене. В трубку масло подается через фильтрующий стакан 5. Водяная рубашка имеет сверху 12 толстостенных теплообменных труб ф60 , по 3 в вертикаль через 60мм и по четыре в горизонте, через 90гр. Расчетная емкость маслянной полости примерно 3 литра, имеет предохранительную от перелива и попадания масла в отверстия поддува трубку 4, которая проходит сквозь водяную рубашку и полость поддува вниз, под нее подставляется емкость. Вопрос - стоит ли монтировать на выхлопную трубу емкость для предварительного подогрева масла, и испарения воды из него? Будет ли работать машина в целом, если нет, то почему? И что сделать (добавить, изменить) что бы работало?
ЗЫ весь металл уже заготовлен, вырезан, и начал собираться в конструкцию (60-70% готовности).



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Уважаемые котлостроители - алюминиевые и стальные батареи эффективнее в 1.8 -1.5 раза от чугунных, даже при естественной циркуляции. Срок эксплуатации чугунных ,правильный, превышает все другие типы батарей в много раз. Импортные чугунные дороговаты.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Угу.. это в теории, а на практике совсем наоборот. А аллюминиевые с их проходным сечением не есть гуд для ЕЦ.



Работать конечно будет, но, на сколько я понимаю, не долго....
Чистить то как сей девайс будете? При сгорании 10 литров масла много бяки получается... а это значит чистка каждый день.

И еще, сразу не обратил внимания, печь работать не будет вообще!
Масло получается находится в "чаше", со всех сторон окруженной водой. Она просто не нагреется до ť кипения масла. Необходимо делать чашу, не связанную с водяной рубашкой, а это возможно только при "верхнем" расположении дожигателей (труб N3).

И куда пост делся, на который я отвечал?....



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 4.

В твоей конструкции маслоподающая трубка закоксуется.
Во вторых, как ты будешь чистить "ПЕПЕЛ " от отработки из камеры сгорания и зачем такая сложность конструкции- + все наоборот стараются греть газами воду, а не водяной рубашкой (тем её охлаждая) воздух наддува печи......



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Работал в этой сфере, практический опыт есть. Даже дома чугунную 1шт. заменил на алюминьку польскую, эффект очень заметен.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Объясните пожалуйста, а сей девайс тоже каждый день разбирают (трубы там, и все прочее)???
Далее, вот по чаше сомнения и закрались, потому и спросил. Какие конструктивные предложения можете внести по переделке "малой кровью", пока еще не собрал все в "кучу"? Кстати, дожигатели как таковые и находятся выше полости маслянной ванны. Еще там пост был о том, что трубка закоксуется - прочищать не проблема, сейчас в любом строймагазине можно приобрести кусок тросика , например ф10, "разлохматить" конец его, и использовать в качестве шомпола (на рисунке показаны углы этой трубки 90гр, на самом деле она изогнута "на горячую", т.е плавные изгибы).
Какие изменения внести, что бы заработало?



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

andreichsb. Да такую печь разбирают и чистят каждый день или по мере шлакованости - там даже нижний бак сделан разъемный.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Ок.
Если я возьму еще кусок 325й трубы, длиной 150мм скажем, закрою ею нижнее днище с трубами №3 для поддува первички 1 - как сделать разъемный стык этой трубы снизу придумаю. Среднюю трубу водяной рубашки разрежу, и торцы закрою. Получится замкнутый контур теплообменника в камере, а из остатка №4 сделаю поддув вторички 2. Так будет работать?



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Зачем еще одну Америку открывать? Что вам мешает надув сделать сверху? И чистить легче будет. Данный момент собираю трехходовой котёл, горизонтальный, водяная рубашка 168мм, а вместо нижней тарелки взял трубу 159мм, разрезал вдоль, пополам по краям наварил лист, что бы прилегла к 100мм трубе откуда подаем воздух, а масло - автопоилка к ванне из 159мм.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Я плюнул на все эти геморные решения и сделал подачу воздуха не от центра к краю, а наоборот. Взял за основу и размеры у Kroll V470. Так я скажу, что у данной конструкции есть много плюсов.
Во- первых, нету нагрева стенок котла до состояния красного, что вело к сильному выгоранию железа и тем самым на глазах уменьшалась толщина. Основное горение происходит в центре и греется непосредственно чугунный элемент.
Во-вторых, не потребовалось каких либо доп настроек и переделок. Все заработало с 1го раза!! и без наддува даже. (Если сравнить с предыдущей конструкцией, которую все до сих копируют, более менее он у меня начал гореть только через месяц моих мучений и доработок!!!!!Что я только там не делал: и завихрители и дырки сверлил под углами и т.п. - это мрак. Это был мой первый опыт)



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Мешает то, что металл уже нарезан, просверлен, разрезан, частично сварен...



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Ну так и флаг вам в руки ! Делайте свой вариант котла на отработке , а нам потом расскажете , как работает ... Не знаю у кого как , но у меня только 3-й вариант стал более менее работать ... Это я к тому , что с первого раза нормально не получится (я уж не говорю про хорошо ) . Как сказал один наш эксперт : " ... опыт приходит с количеством сделанных печек ..." .



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

mika115 прав -опыт приходит с количеством и исправлением косяков)))) Я тоже долго думал о том, что как вертикальный котел поставить горизонтально. Много тут читал. В конце концов взял и сварил. Когда котел был готов, пришло в голову сделать тарелку в виде ванночки. Но не пошло - горела очень плохо, коптила и на мощность не выходила. Взял ванну, переставил ее в начало котла ,т.е. 20см после начала горловины.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

ПРЕСТИЖ, а не могли бы вы немножко подробнее о своем изделии. Печь из баллона я сделал . Сверлил, заваривал и тд. - вроде бы и работает 15-20квт. А надо хотя бы 50. Хоть и перечитываю форум надцатый раз, а в голове как в домино - пусто/пусто.
