Котел на отработанном масле своими руками

Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

У меня не печь, а котёл!!!



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

У меня такое впечатление ,что я усомнился в вашей (или еще чьей то) репутации котловода, а не спросил - как выйти из ситуации "малой кровью". Возможно вы не читали мой первый пост - сначала рассчитывал по имеющимся данным, а только потом напоролся на ваш форум...



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Хотя в данном форуме я недавно, но могу сказать, что прочел от и до. Тут каждый имеет свою репутацию. От того, что вы сомневаетесь, их не перестанут уважать, так как они люди творческие и ко всему подходят с умом.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

А мне, если честно, тоже не понравилось отношение здешних "старожилов"! (Прочитал форум два раза) По моему те, кто правда чего-то добился в плане нормальной работы котла, то просто перестают сюда заходить! Или заходят, чтоб посмеяться над другими! А не для того, чтоб помочь! Не знаю как в личке, но здесь я вижу в основном это! А те, кто что-то пытаются создать стоящее и рады поделиться, да особо нечем! Скорее всего этот пост удалят... Это право модераторов... Хотелось бы пожелать всем удачи в создании достойных (безопасных, простых, экономичных) устройств! С наступающим всех вас! Конечно для всего, что здесь обсуждается, нужно оч много знать.. А лучше иметь образование, способствующее ускорению творческого процесса.. Но ведь не все это имеют.. Так же как все имеют свои возможности в плане финансов. Поэтому и ищут информацию на подобных форумах! И надеются на помощь других! Спасибо всем за труд! И еще раз удачи! Терпения! )



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Если Вы прочитали форум два раза, то как минимум должны были увидеть то, что публика у нас благожелательная и крайне добродушная.

А то, что одни и те же вопросы задаются по несколько десятков раз, так это не вина старожилов форума, у которых заканчивается терпение отвечать на одно и тоже.

Приведите пример хотя бы одного удаленного поста, уважаемый читатель. Очень Вас прошу.

Если не получится, то можете извиниться перед нами, администраторами этого форума, и мы инцидент этот забудем.

Проблема в том, что в своих неудачах люди часто обвиняют других людей. Даже Вы, александр77, свой первый пост на форуме посвятили не своим идеям, проблемам, советам и т.д, а тому, что клюнуть других людей, которые посвятили этому форуму и помощи другим людям не один год своей жизни.

Начинайте с себя и будете созидать, а не злиться и клевать других людей.
И с наступающим Вас.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Прошу прощения за слова в адрес администрации данного форума! Написал так исходя из опыта общения на других форумах (некоторых).. И еще хочу выразить уважение тем, кто на самом деле помогает другим достичь желаемых результатов в этом общем деле! Не жалея своего личного времени... С уважением.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Удалите, пожалуйста, посты с 783 по 787 - они НИ О ЧЕМ. Только время тратим.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

KJP !!! Я не против удаления, но было бы уроком будущее .



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Уважаемый Александр, атмосфера на Термопортале более, чем благостная. Иной раз , ИМХО, остроты не хватает. Хочу вот что сказать: отработка - топливо не простое, не имеет постоянных свойств, свойства ее резко меняются с изменением температуры - отсюда и все проблемы. Нужно еще учесть, что и грязи в ней хватает. Отсюда и трудности создания тепловых агрегатов самостийным способом.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Вы уж конечно извините, но мое ИМХО таково, что лучше, проще, дешевле ну и много еще запятых, сделать печь с верхней подачей!
Которая сразу будет работать....
Еще раз повторюсь: трубки 1 и 2 находятся в масле. По ним идет холодный воздух ( в независимости, подогрели вы его или нет), если вы отделите нижнюю часть печи (сделаете съемной) тепло от верхней части (рабочей) передаваться маслу не будет вообще!!!
Масло должно КИПЕТЬ! Для этого нужно полностью устранить контакт масла с холодными поверхностями! А для котла это возможно только с помощью чаши, которая не контактирует с самой печью. В вашем котле это не возможно... я, по крайней, мере вариантов не вижу....

Пока не доделали печь, разбирайте сделанное, и переделывайте на верхнюю подачу... ИМХО...
з.ы. Удачи.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Сфотографирую и покажу, но только после 20 числа смогу.
Правда у меня размеры с котла у которого:
Тепловая мощность, полная.
кВт / час
35
Тепловая мощность, полезная.
кВт / час
11-29



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Престиж, я подожду 4 дня без электричества и то живы. Надо искать что-то почти энергонезависимое. Аккумуляторы и тд. сутки, а бензин 1 евро - 1литр. Иноземные видео, принцип ч.п. и горят вроде бы красиво, но языков, даже алфавита незнаю.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

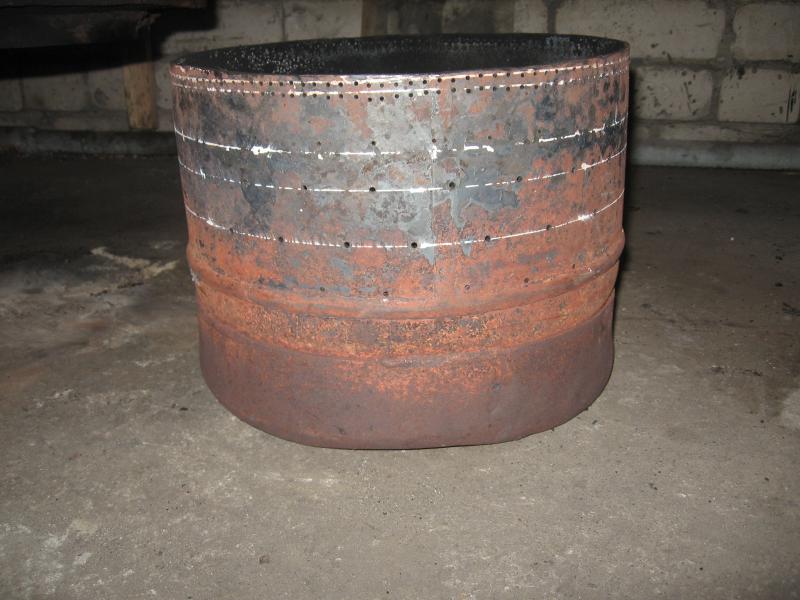

В принципе вот, что у меня получилось. Сама основа по традиции с пропанового баллона.
Размеры:
1)Кастрюля:
Высота 265мм
Высота от дна до разделительного диска 170мм

2)Отверстия в кастрюле:
1 ряд 66мм от диска - Д2мм расстояние между центром отверстий 6мм
2 ряд 57мм от диска - Д2мм расстояние между центром отверстий 6мм
3 ряд 2мм от диска - Д2мм расстояние между центром отверстий 27мм
====================================================================
4 ряд 21мм под диском - Д3мм расстояние между центром отверстий 28мм
5 ряд 47мм под диском - Д3мм расстояние между центром отверстий 28мм (иногда есть пропуски по одной дырке по контуру,смотрите фото. Но не думаю что это критично. Я у себя делал без пропусков т.к. не заметил)
6 ряд 74мм под диском - Д3мм расстояние между центром отверстий 28мм

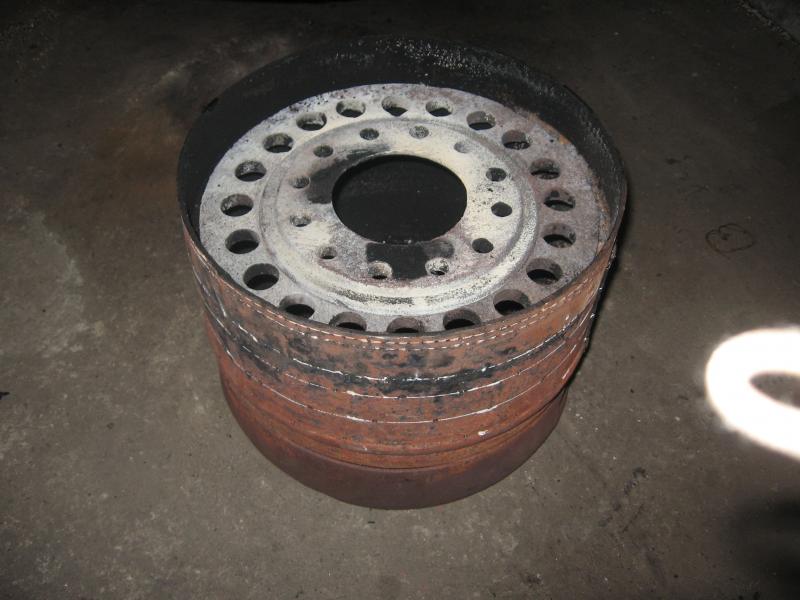

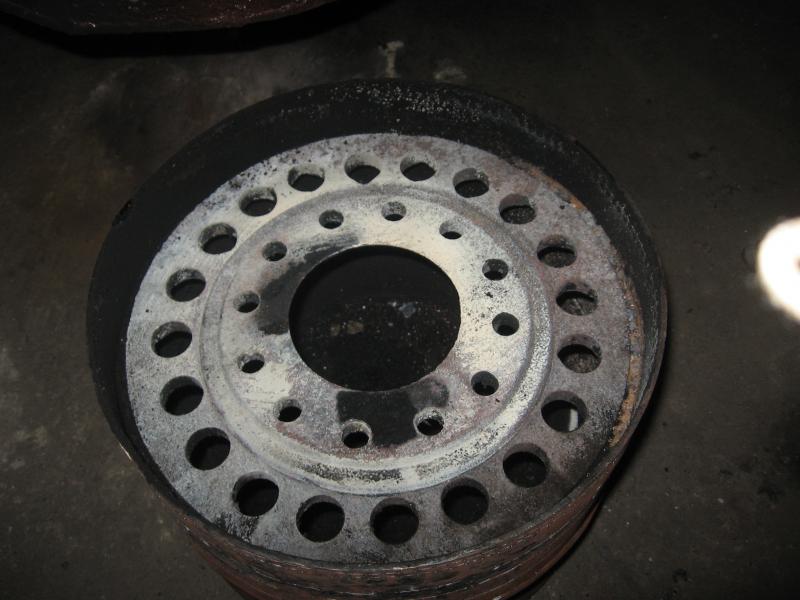

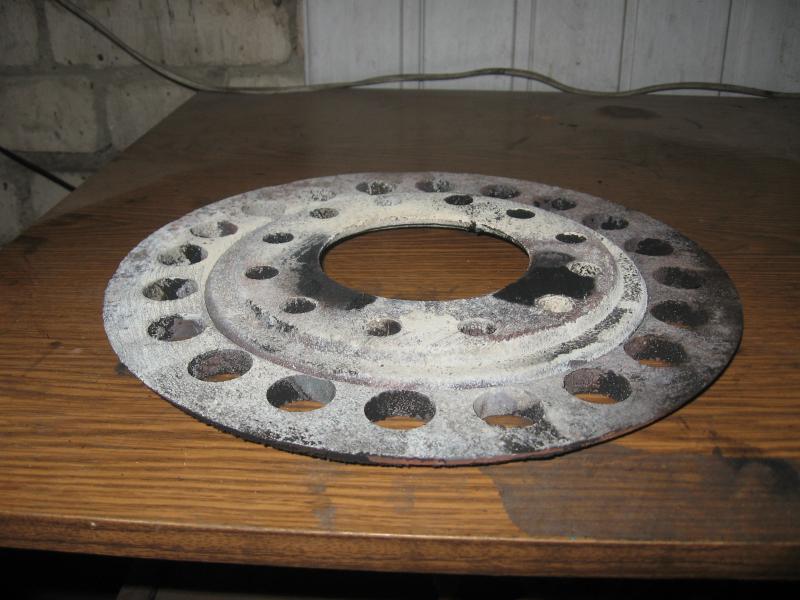

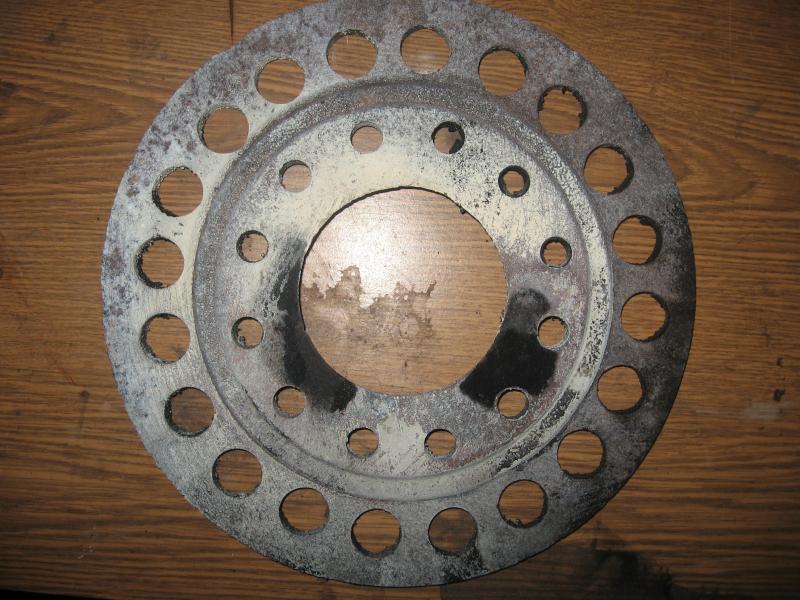

3)Разделительный диск:

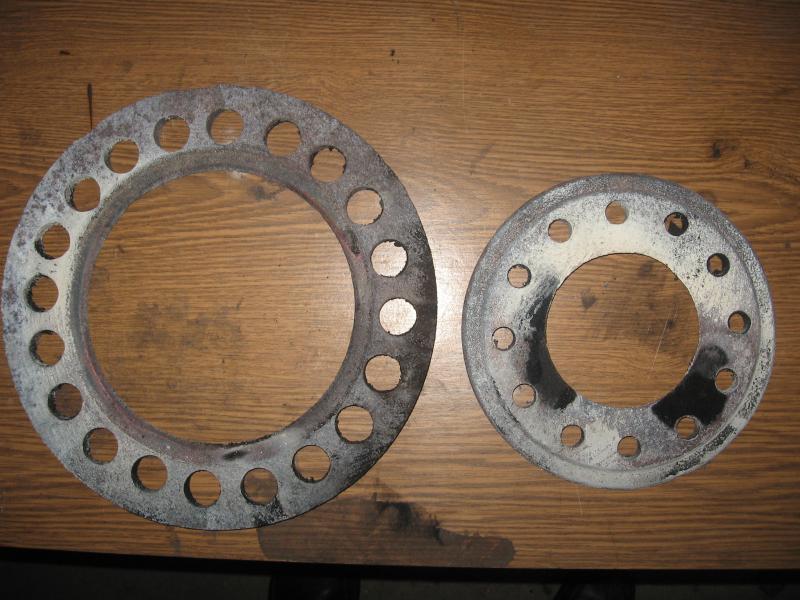

За основу взяты чугунные кольца с обычной деревенской печи. Диаметр самого большого кольца меньше внутреннего диаметра самой кастрюли из пропанового балона. Поэтому по внутреннему краю пришлось наварить прут, что в последствии оказалось и посадочным местом для диска. В отличии от оригинальной конструкции диска у меня нету подъема высотой в 5 см между первым и вторым рядом отверстий. На самом деле первые два ряда как раз и греют именно эту область. Но я не скажу, что у меня из-за этого есть проблемы с горением. Себестоимость вместе со сверлением обошлась в 10уе
Д32мм
центральное отверстие - Д95мм
средние 12шт - Д15мм
крайние 20шт - Д25мм

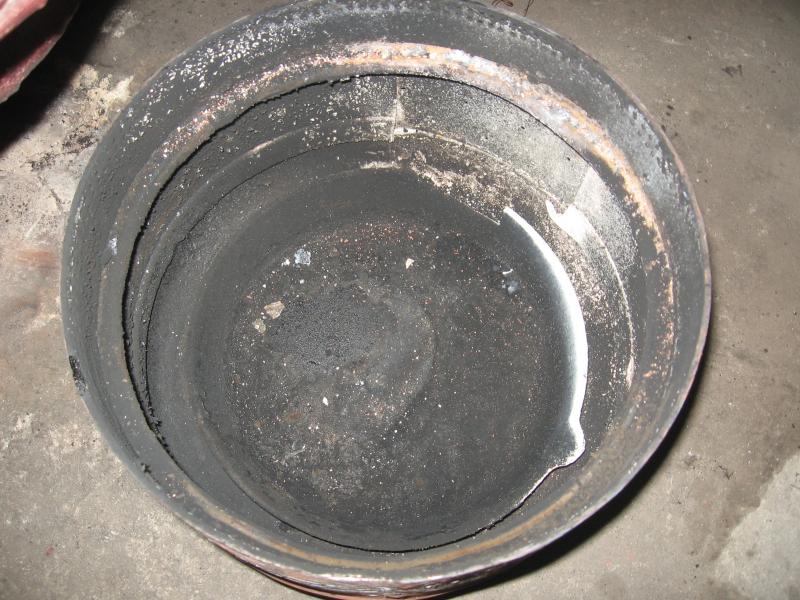

На дне кастрюли расположил обычную советскую чугунную сковородку. Конструкция получилась на вид в эксплуатации очень простой



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

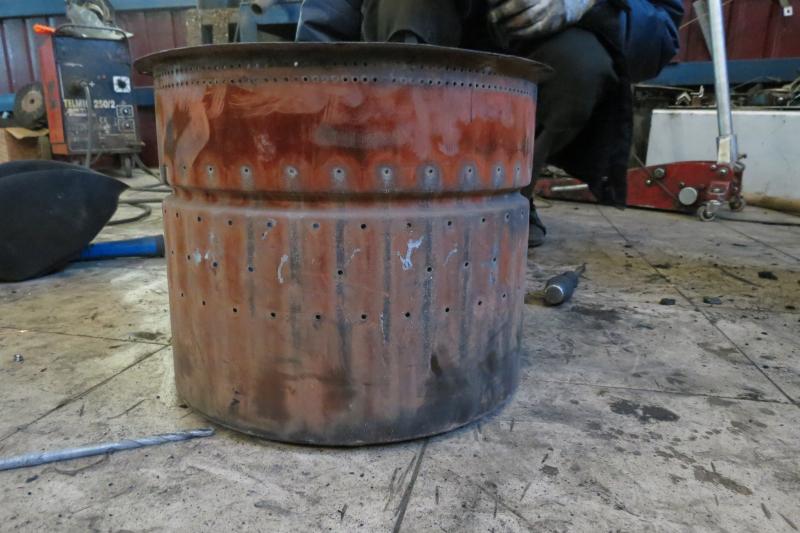

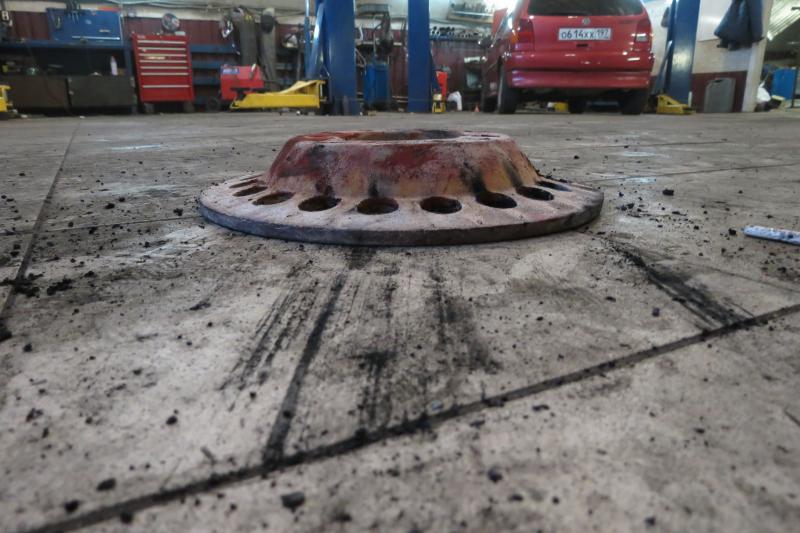

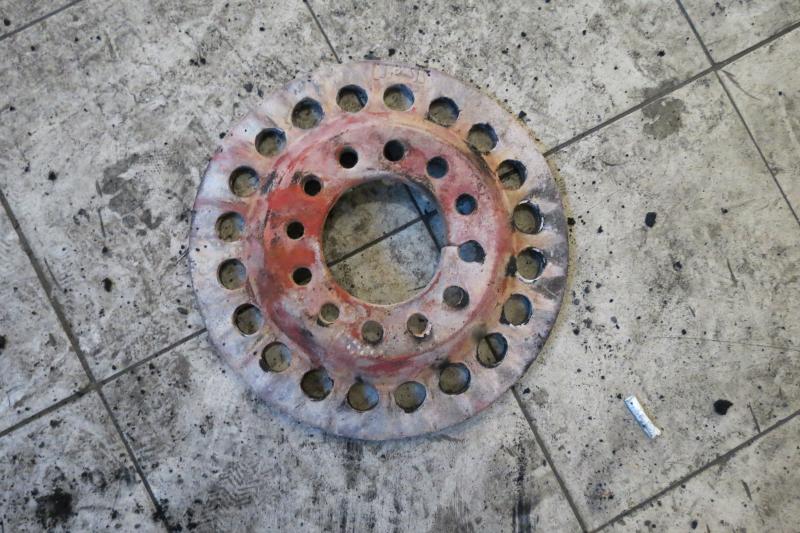

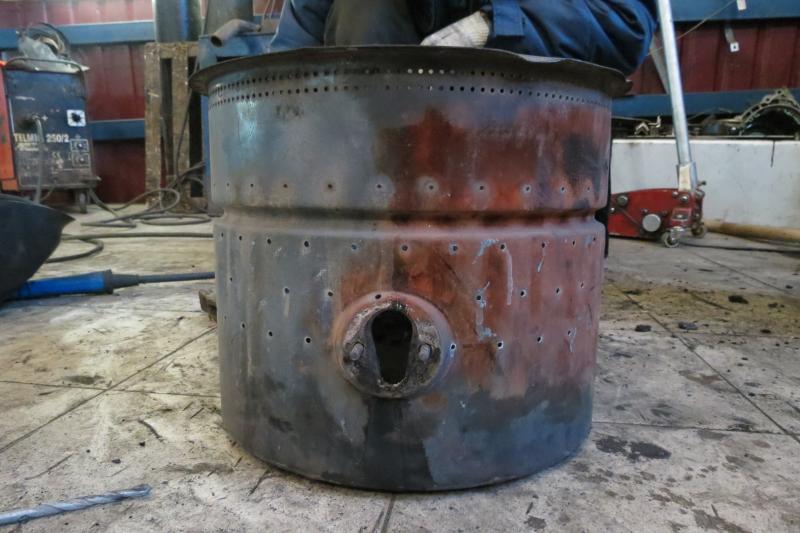

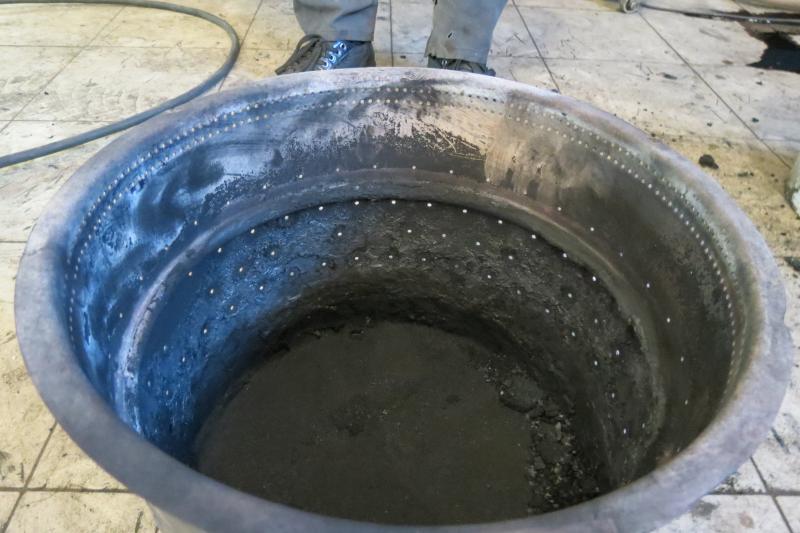

Хоть в моем варианте и нету наддува, то в оригинале он используется. В будующем я тоже планирую что нить изобразить т.к. считаю что горение с ним будет равномернее. А вот и фото с чего я копировал свою установку (размеры в предыдущем посте)



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Престиж, О способе подачи отработки можно подробнее? Желательно картинку, схему от руки. И как герметизируется (стыкуется кастрюля) к котлу?



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Красиво, а у меня такой вопросик - крышка на котле зачем? Я так понял котел двухходовой, для чистки каналов, думаю.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

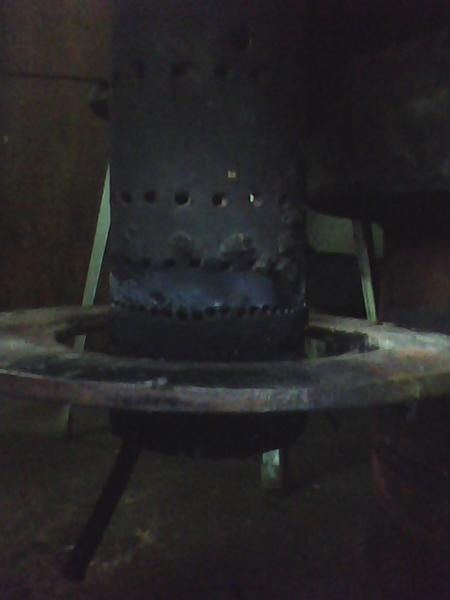

Крышка от предыдущей версии осталась, у меня тогда была обычная конструкция с подачей первички и вторички. Котел да, двухходовой, но для чистки внешний экран у меня съемный, один раз перед сезоном чищу. Вот фото прошлой конструкции дожигателя который был одним целым с нынешней крышкой



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

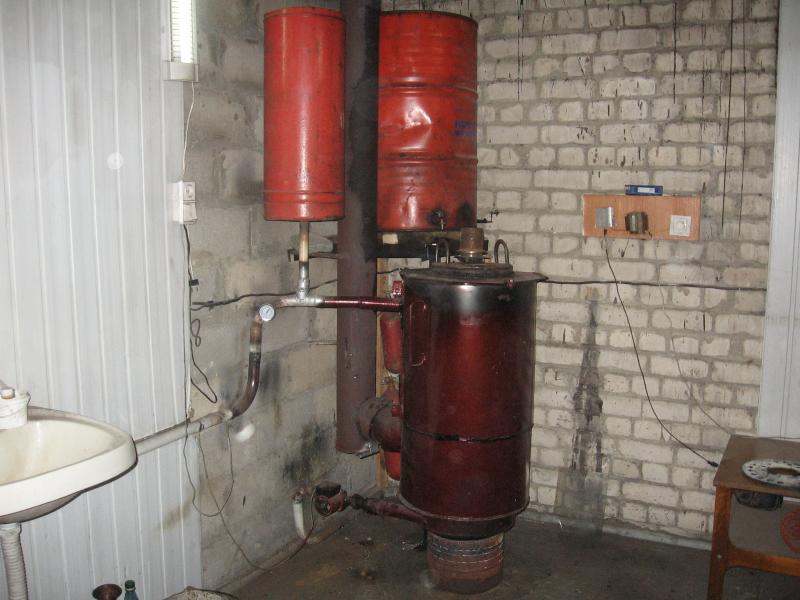

Подача через вверх капельным путем. Красная бочка 200 литров это бак, в ней краник чуть выше дна, чтоб осадок не брало.

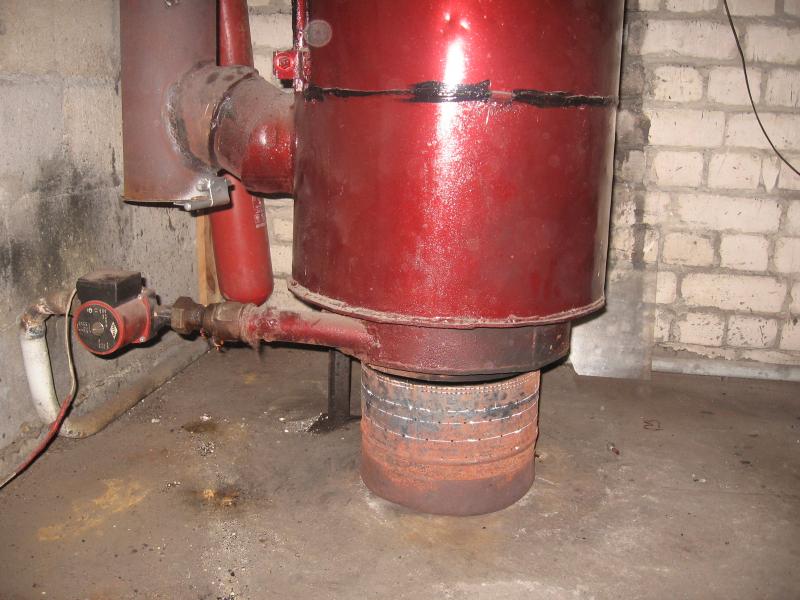

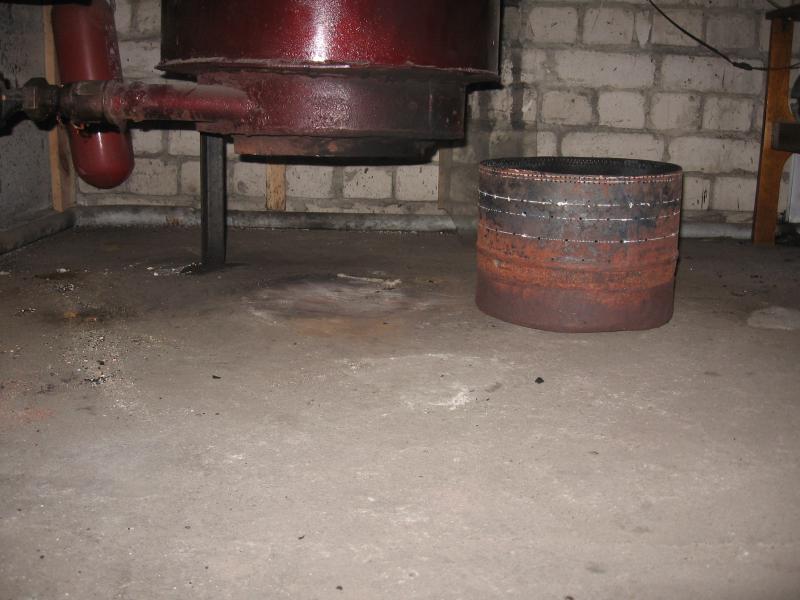

Баллон резал по месту, посему кастрюля отрезалась немного неровно и стыковка имеет местами зазор 1-3 мм. В будущем планирую как-то выровнять стыковочную поверхность и поставить крепления-защелки, как на воздушном фильтре в некоторых авто. Но в моем случае через эту щель поступает дополнительное кол-во воздуха, который компенсирует отсутствие наддува и, соответственно, нету избытка топлива. Не забываем, что изначально в оригинальном варианте присутствует вентилятор (больше похож на кулер с компьютера, только в раза 2 больше), создать давление конечно не может, но какую-то равномерность горению дает. Кстати, при отключении его в момент прогретости котла не дает особо заметных изменений, в отличии чем на режиме прогрева.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

А видео работы случайно нету.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Не забываем, что изначально в оригинальном варианте присутствует вентилятор.
http://www.termoportal.ru/attachments/kotel-na-otrabotannom-masle/4831d1356111607-kroll_004.jpg.att
Вот сюда вентилятор подключался, я так понимаю.
