Котел на отработанном масле своими руками

Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Создай альбом и загрузи туда всю информацию, спасибо скажет не один нуждающийся



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

И потом я склоняюсь-халява так халява.
Довел до того уровня-минимальный расход масла. На чашу легонько льется или капает масло-тут же поток воздуха его превратил в тепло, тут и расход. А вот когда кипит оно самозаполняющейся чаше-там она прожорливая.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Послезавтра попробую выложить фото, а то и видео))



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

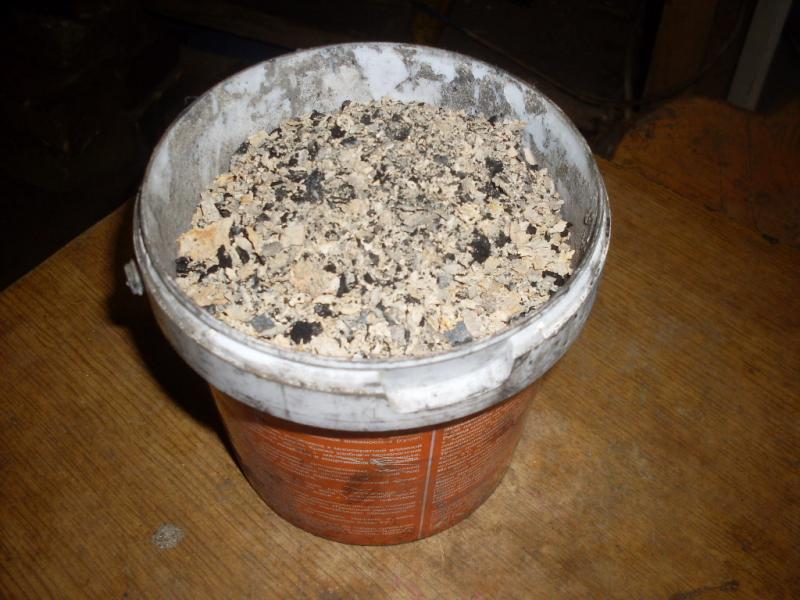

Всех с праздниками ! В этом году решил замерить количество сухого остатка от сгорания масла . И вот некоторые итоги : При чистке своего котелка собирал отходы в пластиковую литровую банку из под шпаклевки . Целая она стала после 130 - 135 литров сгоревшего масла . По весу - около полкило . Получается меньше процента - отход ... Котел "вырос" из моей прошлой печки http://www.termoportal.ru/forum35/thread1088-2.html , обернутой в пропановый 50 - литровый баллон . Интересно , может еще кто подобные наблюдния делал , хотелось бы узнать результаты ...



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Фотки обязательно сделаю и выложу и первой рабочей "горелки" (труба дожигателя 65х65 с первичкой 20х30 и подачей масла сверху в тарелку, прикрепленную к низу дожигателя) и второй (корпус горелки из профтрубы 120х120, без дожигателя, подача воздуха по кольцевой щели 10-12мм шириной). Только чуть попозже - всё засыпало снегом во дворе, не хочется откапывать, да и всё время сейчас занимаюсь экспериментами с новой печкой из кирпича - размер сделали намного больше (внутри 170х170), а дымоход и всё остальное осталось тоже, как результат - дымит и всё!!! Вчера выяснилось, что она просто не успевает нагреться и выйти на режим - после 12 часов непрерывного горения с расходом 1,2-1,6 л/час всё становится Окей (перестарались мы с размером печки, надо было делать как и старая 120х120 :-( ). А тут еще и морозы опять пришли, и завтра-послезавтра обещают 8-10 градусов, а у меня вода в бассейнах остывает.... В общем, запущу новую печь в стабильную работу и займусь фотосессиями.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

В тарелочку сухо абсолютно - при закрывании крана подачи топлива пламя исчезает через 2-3 секунды и видна абсолютно чистая сухая тарелка коричневатого цвета (она из нержавейки) и всё вокруг светится (в том числе и тарелка). А температура в испарительной камере высокая таки нужна - если верить теории, то оптимум для пиролиза 800-1000грС, а при такой температуре в самой нижней части "горелки", которая греется только излучением горящего выше пламени, соответственно, выше (где само пламя) стенки печи разогреваются еще сильнее. И получается, что корпус "горелки" ниже подачи воздуха (воздух движется сверху вниз вдоль корпуса, нагреваясь от него) коррозии не подвержен совершенно - выглядит как новенький, а то что выше, вплоть до выхлопа в теплообменник - алого цвета и отслаивается слоями по мм в сутки. Может быть эту часть (120х120х300мм) сделать из жаропрочной стали - и все проблемы и уйдут, но у меня такой нет :-( , поэтому и решил переделать из шамотного кирпича.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Доброго Старого Нового Года всем форумчанам!!! Для регулировки процесса горения (чтобы сильно не мучаться с дрелью и т.д.) я сделал двухканальный регулятор оборотов. Первый-регулировка подачи отработки, второй-регулировка наддува.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

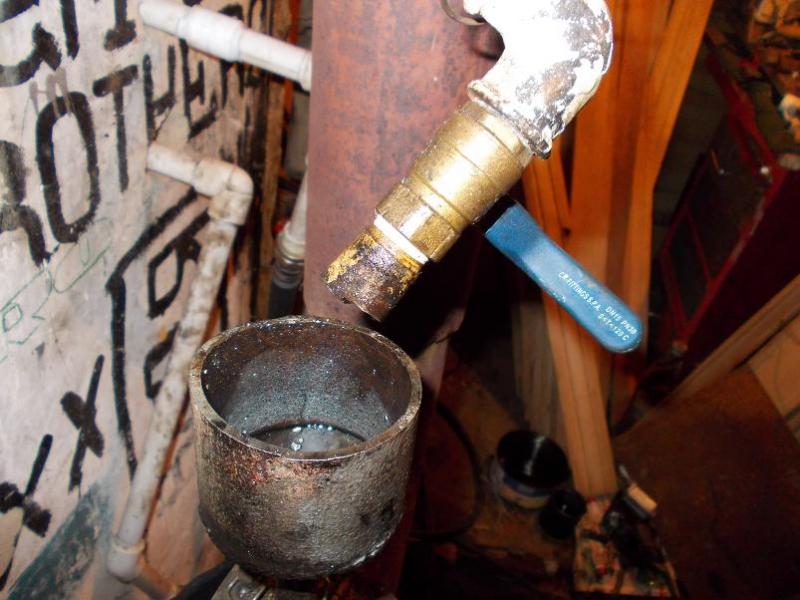

Аналогично-только высота уровня масла и количество воздуха в первичке (шаровой кран).



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Добрый день:)
Осилил все страницы форума :)
Правильно ли я понял, что для стабильной работы котла на отработке с наддувом, соотношения размеров камеры сгорания и дожигателя равны:
1) 300 к 100 мм - примерная мощность от 15 до 30кВт.
2) 170 к 63 мм - примерная мощность 10-12 кВт.
P.S. Думаю это не только мне интересно, ведь это так сказать основа котла, если эти размеры выдержаны верно, то остальное уже можно довести до ума с относительно небольшими затратами, а вот если же промашка - вари все по новой.
В котлах F88888 диаметр камеры сгорания на глаз миллиметров 250, а мощность достаточно неплохая, но это наверное из-за двухоборотной конструкции...



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

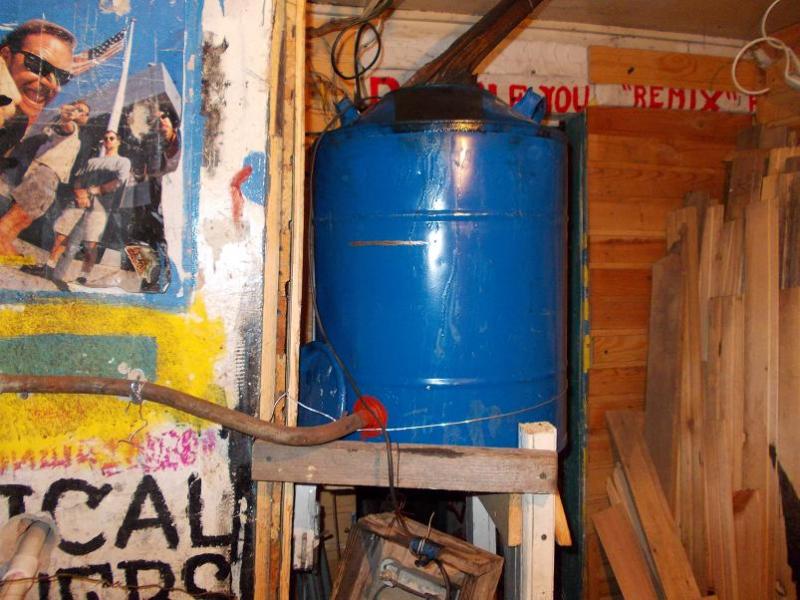

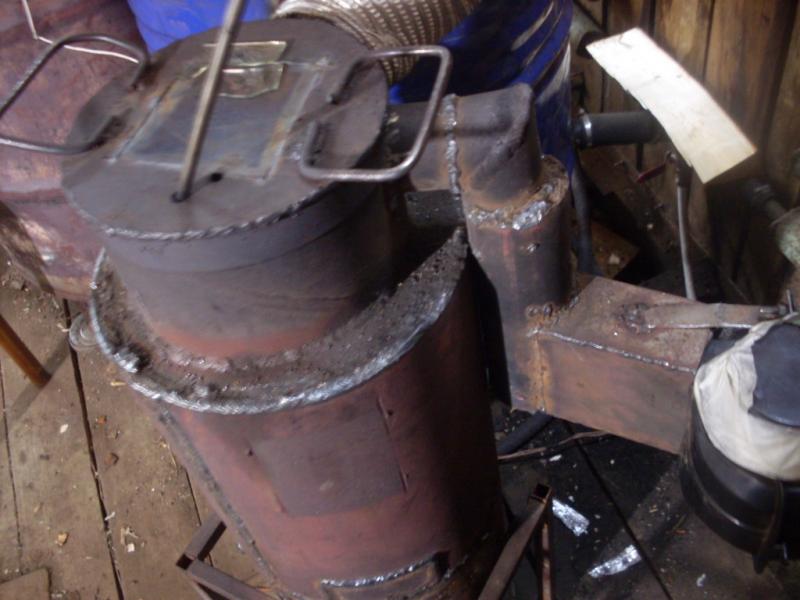

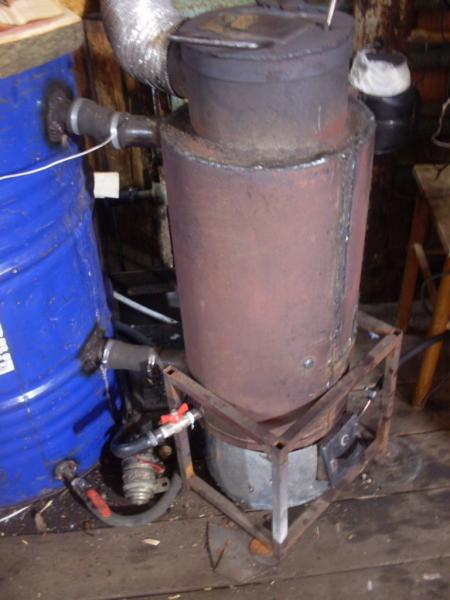

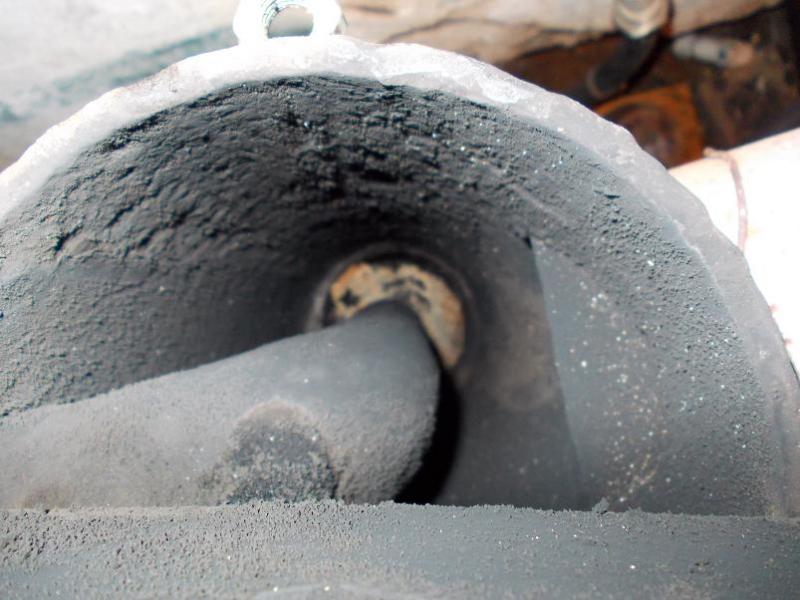

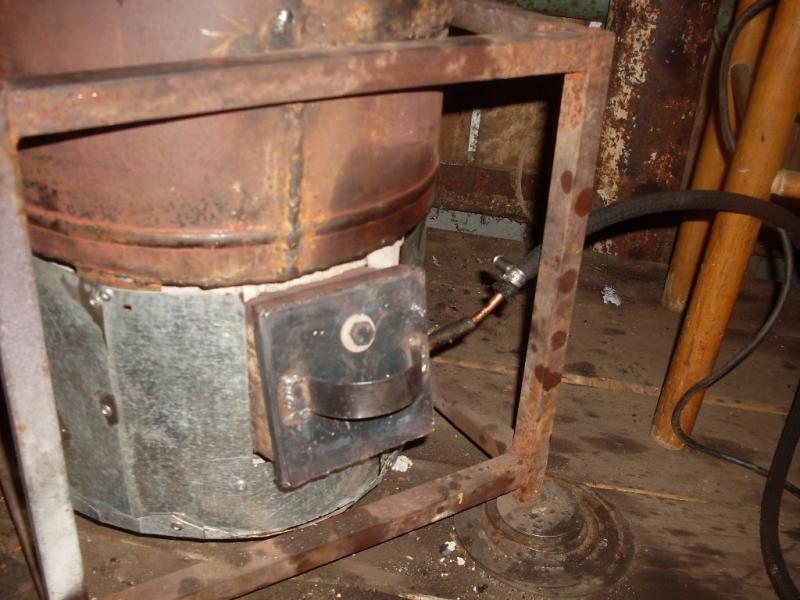

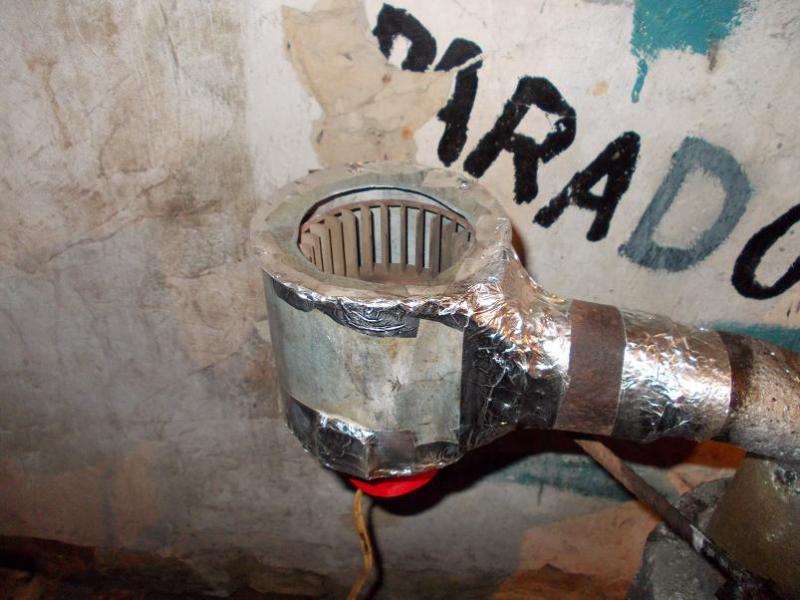

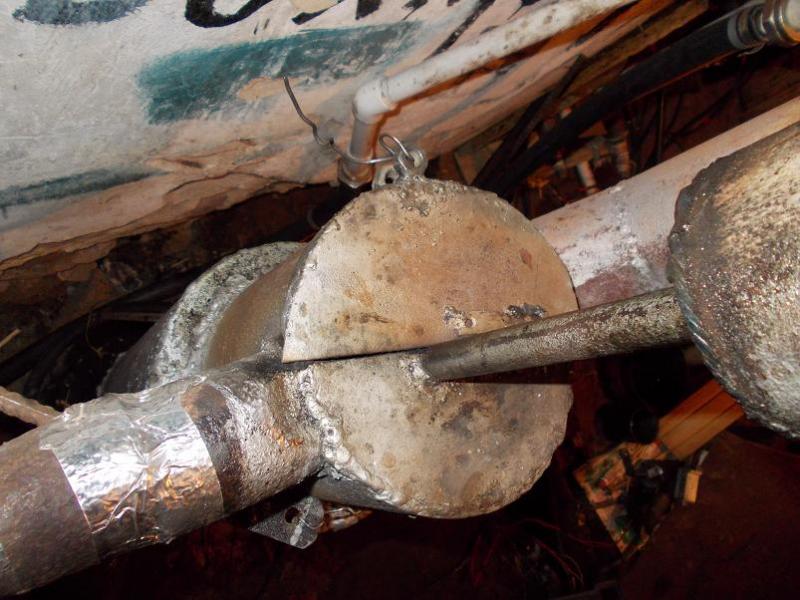

Всем доброго дня ! Решил выложить фотки своего последнего детища - котла . "Вырос "он из прошлой печи : Диаметр 220 мм. , дожигатель 50 мм . , рубашка пропановый баллон 50 л. Общая высота 850 мм. Масло поступает прямо на дно , без тарелки . Что остается в результате горения - в предыдущем посте . Работает на 200 л. бочку ( как ТА ) , и подключеные к ней регистры объемом 80 л. Нагревает это хозяйство от 10 - 15 гр. до 90 - 95 гр. за 2 часа при среднем расходе 1.7 л.ч. Пределы нормальной работы : 1.2 - 2.7 Л.Ч.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

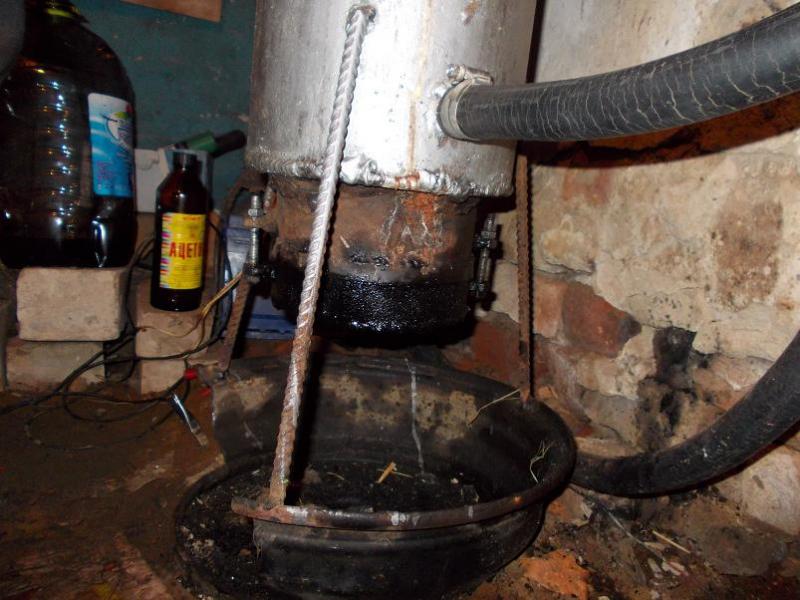

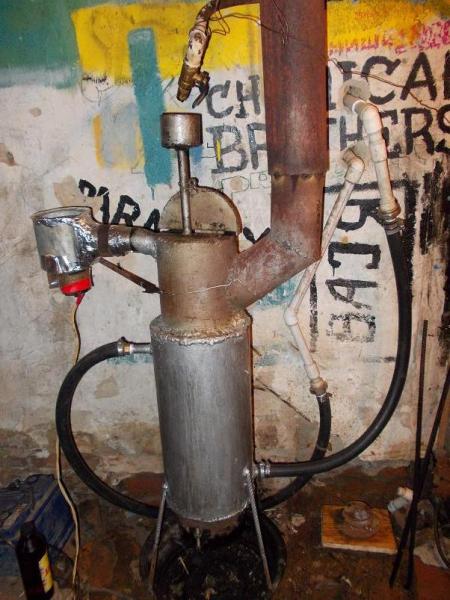

Вот такая евро-буржуйка получилась.
Вот как бы избавиться от чистки печи-чтоб пореже чистить, найти бы вариант.
А то чаша засралась-хуже горит. Делал в чаше снизу двиг от дворников-вверх идет шток через чашу и лопасть крутится каждые полчаса по тарелке, ну с таймером.
Так все закоксовалось и редуктор не справляется-хоть движок 3 фазный ставь



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Доброго вечера вам! А небольшой вопросик по печи-бочка это как накопительный бойлер? Для воды, а из неё уже запитываются батареи? Часто ли приходиться чистить печь от шлака? Сколько раз в неделю? Буду признателен за ответ.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

mika115,

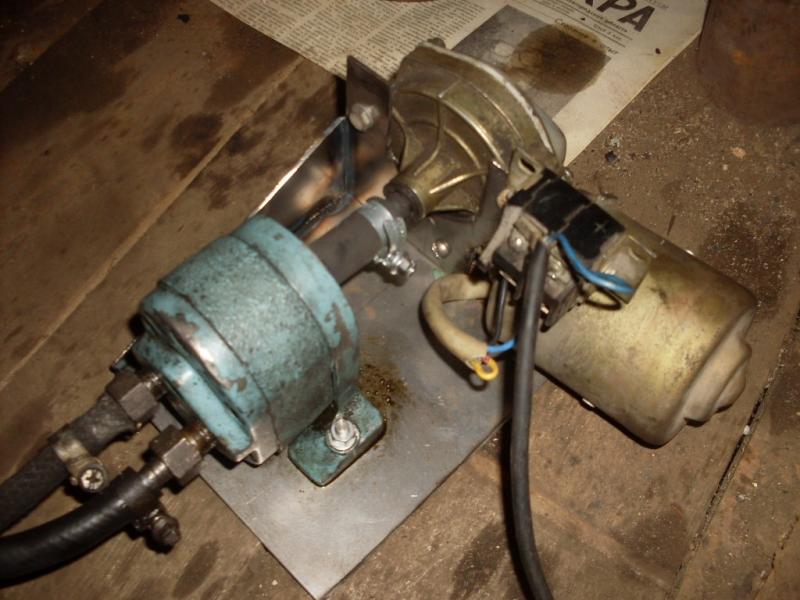

Маслонасос красивый. У меня жигулёвский некомпактный получился , а этот гораздо практичнее.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Нет, не правильно!
Для стабильной работы котла(печи) необходимо соблюсти соотношение количества сгораемого топлива к объему подаваемого воздуха. При этом будет работать конструкция с 300 мм внешней трубой и 50 мм дожигателем, а так же 170 мм внешней и 100 мм дожигателем. Конечно, есть нюансы, но любая из этих схем рабочая.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Похоже бочка это гидрострелка и тепловой аккумулятор.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

У меня котел работает на кубовую пластиковую емкость с водой, из емкости вода подается на батареи,
1 куб воды остывая с 90гр. до 20гр. отдает 70 кВт. тепла, топлю котел раз в сутки.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Да , бочка - теплоаккумулятор Система с естественной циркуляцией . После отключения котла она выполняет его роль , и обеспечивает циркуляцию теплоносителя . Котел чищу перед каждой растопкой (каждый день) . Маслонасос - от системы смазки какого то металлообрабатывающего станка ( вроде от фрезерного ) .



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Добрый всем вечер! Сегодня после месяца напряжённой работы доделал двухоборотный котёл на отработке, с надувом, ориентировочно на 30-40квт. Так как чертежами форумчане любых сайтов делятся не охотно, то приходилось линейку приставлять к монитору, чтобы хоть как-то соблюсти пропорции и масштабы котла, потому как переделывать не видел смысла, а издеваться над металлом рука не поднимается. Дымоход не был готов и поэтому пришлось испытывать без него прямо в цеху. Минут через 5-7 котёл вышел на режим, я всё боялся ошибиться с количеством и диаметром отверстий надува, но всё работало идеально (имхо). Удовлетворившись проделанной работой, я выключил надув и густой светлый дым пошёл в обратку, то есть в улитку. В связи с этим вопрос: это потому, что не было вытяжки или это нормальное явление и необходимо каждый раз после прекращения горения делать продувку камеры горения или же ставить автоматическую заслонку? Буду очень благодарен, если дадите ответ! Извините, если я не в той теме, я новичок и отписываюсь первый раз! Спасибо.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Продувка желательна, т.к., способствует дожигу, очистке и охлаждению камеры сгорания, предотвращает перегрев конструкции. Заслонка перекроет доступ воздуха и все, что не успело сгореть останется в камере крепким асфальтоподобным отложением.



Re: Котел на отработанном масле. Самостоятельное изготовление. Часть 2.

Для завершения работы печи ( котла ) сначала отключают подачу масла . И ждут , когда прогорят остатки в камере . После того , как огонь погас , можно отключить наддув . Примерно такая процедура останова ...
