Котлы на отработанном масле своими руками. Фото

Нафотал немного.

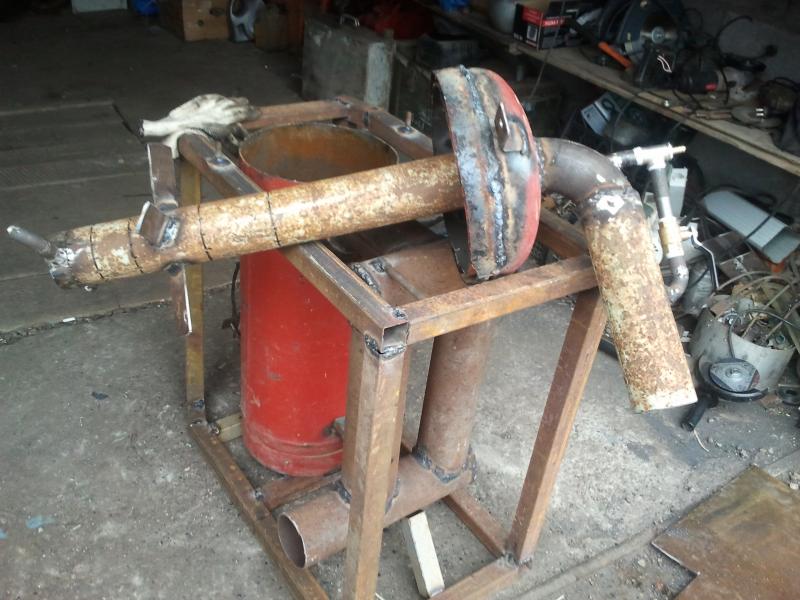

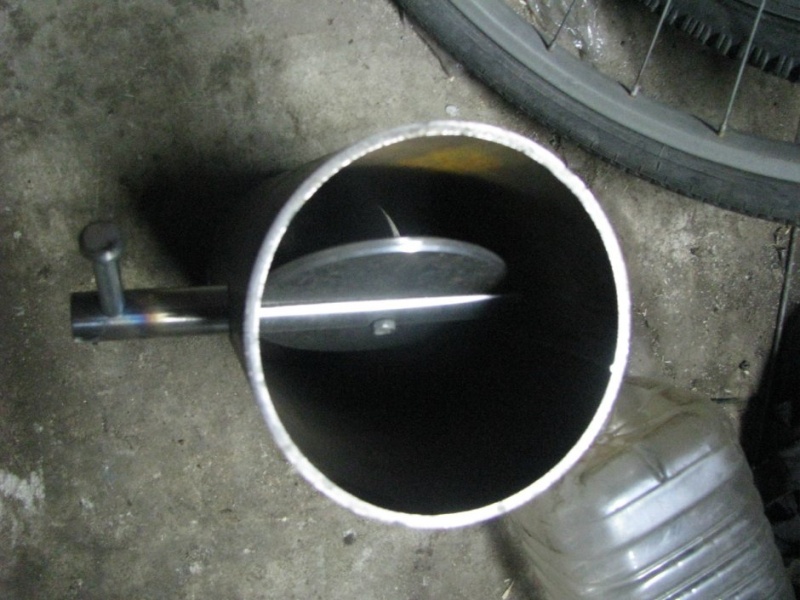

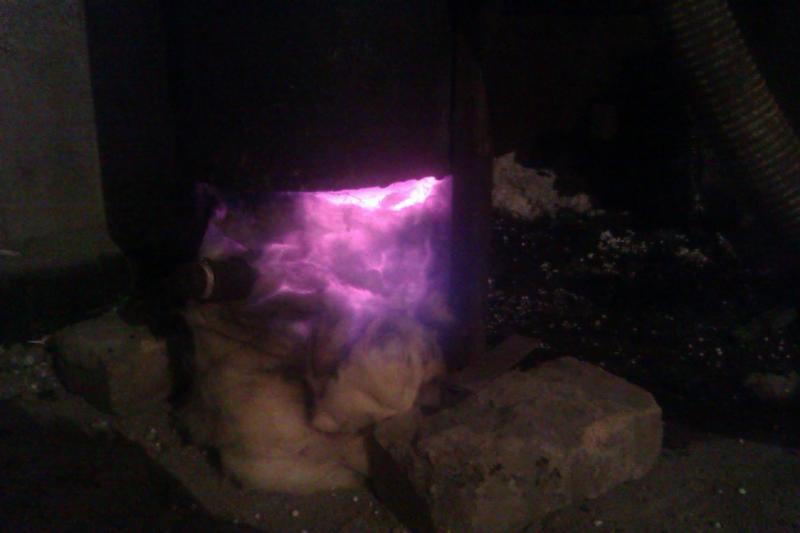

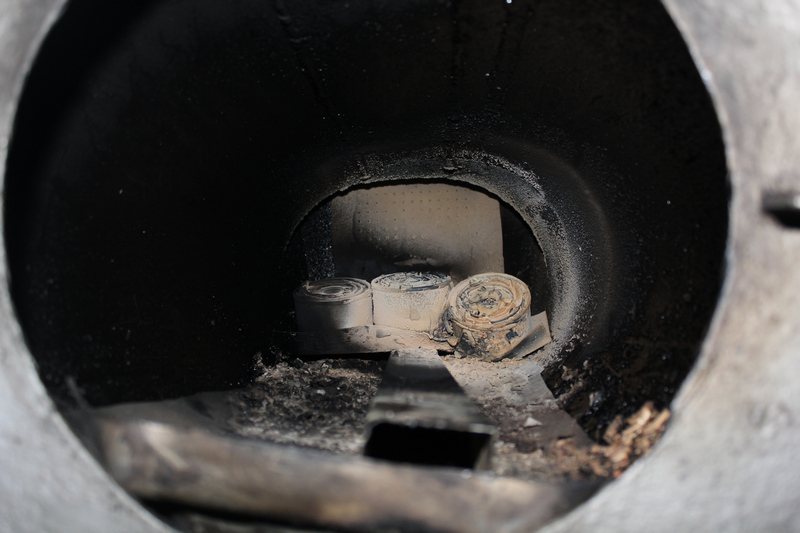

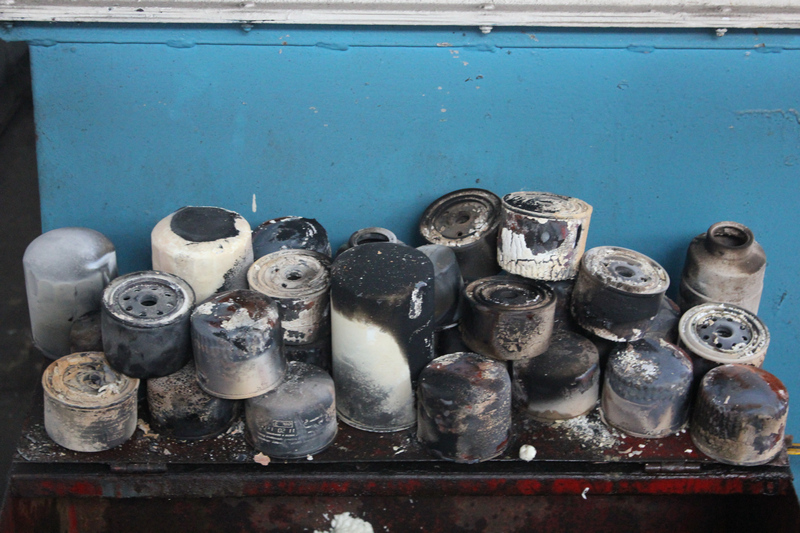

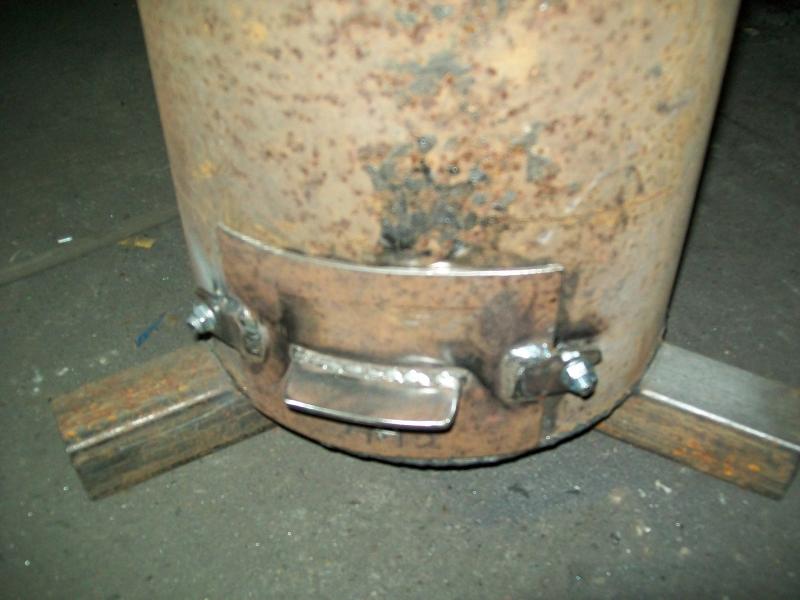

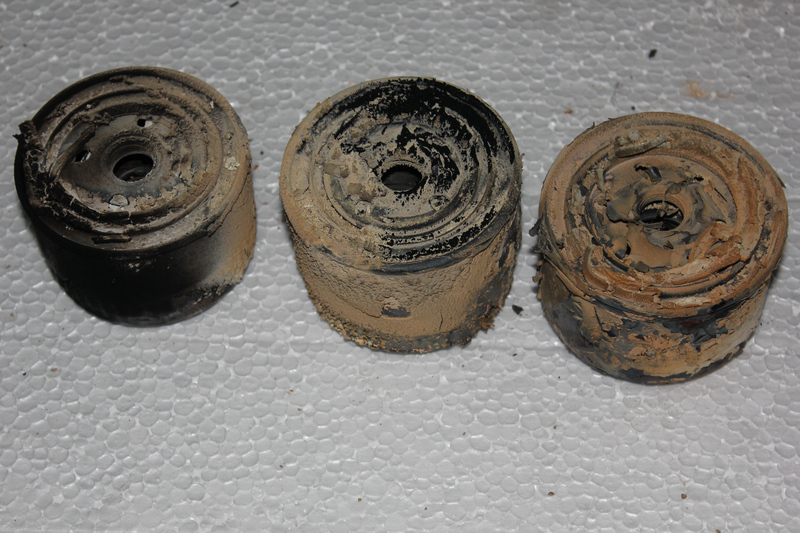

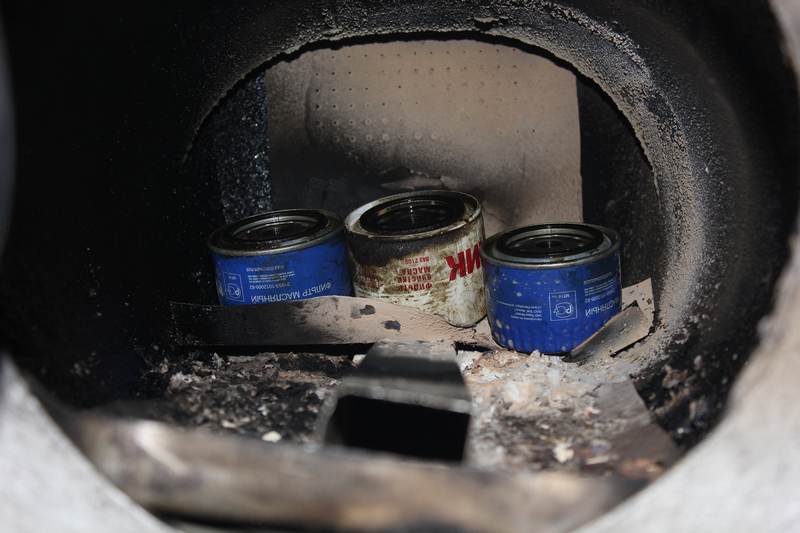

Еще забыл выложить. Решил я б/у масляные фильтры доводить до кондиции "металлолом" в топке котла. Не плохо получается. Плюс ко всему доп калории от остатков масла и др. горючих мат-лов.

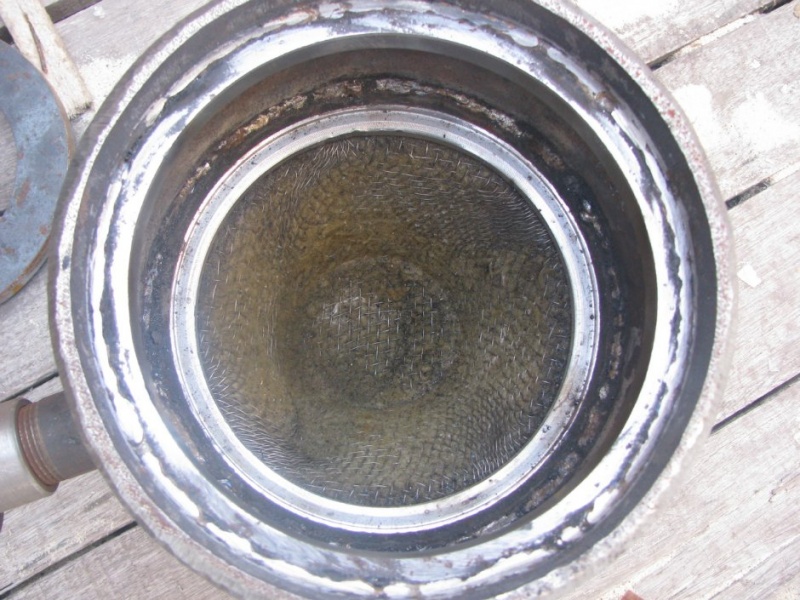

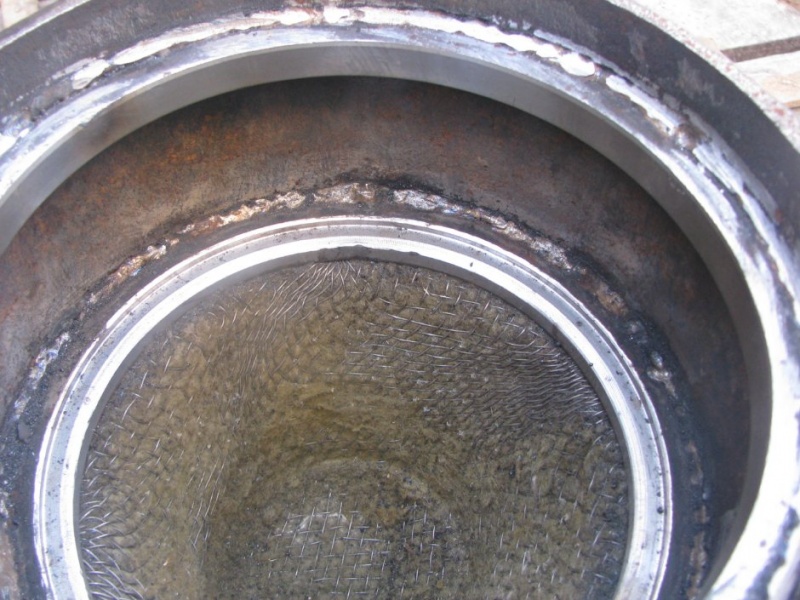

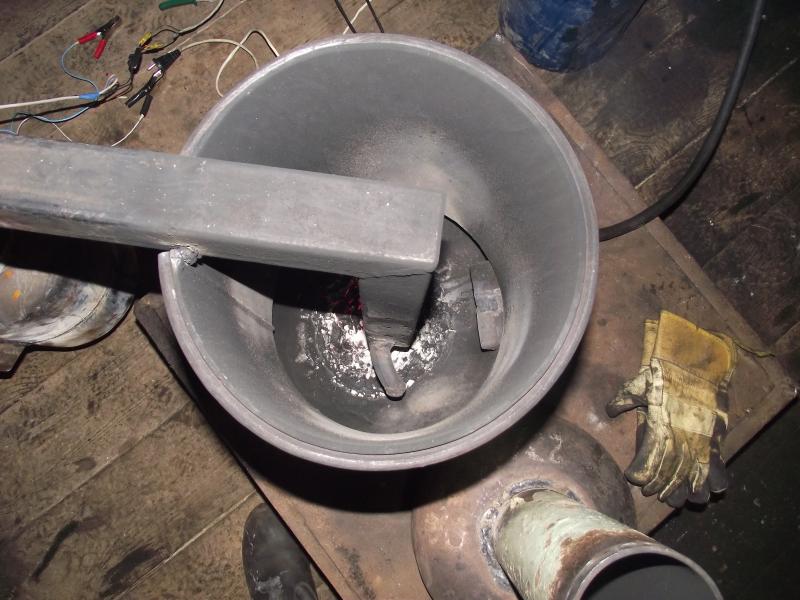

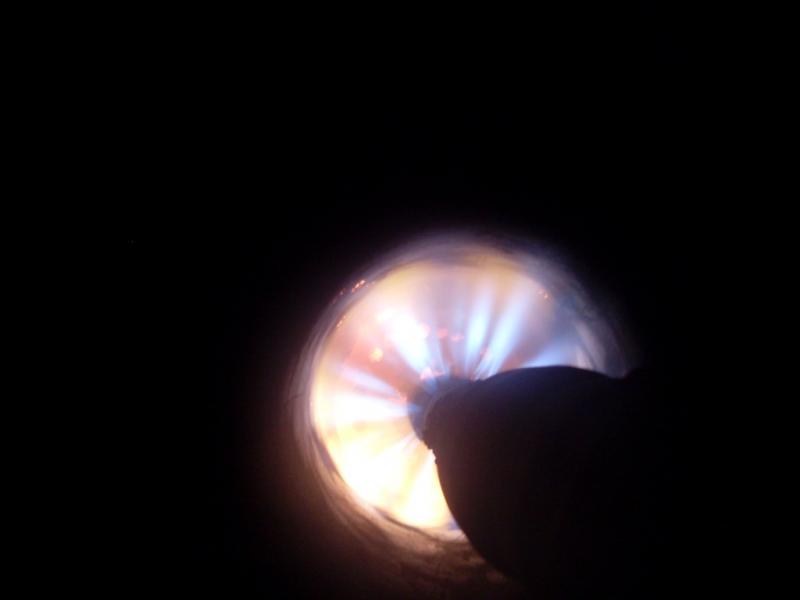

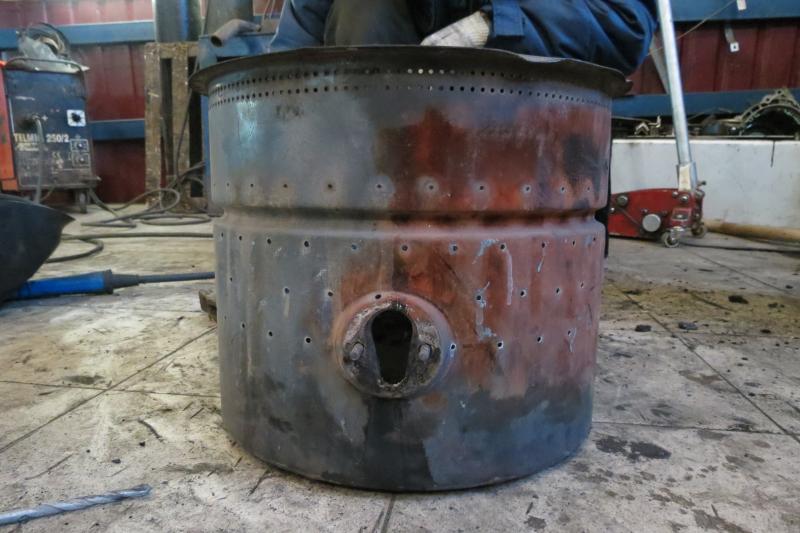

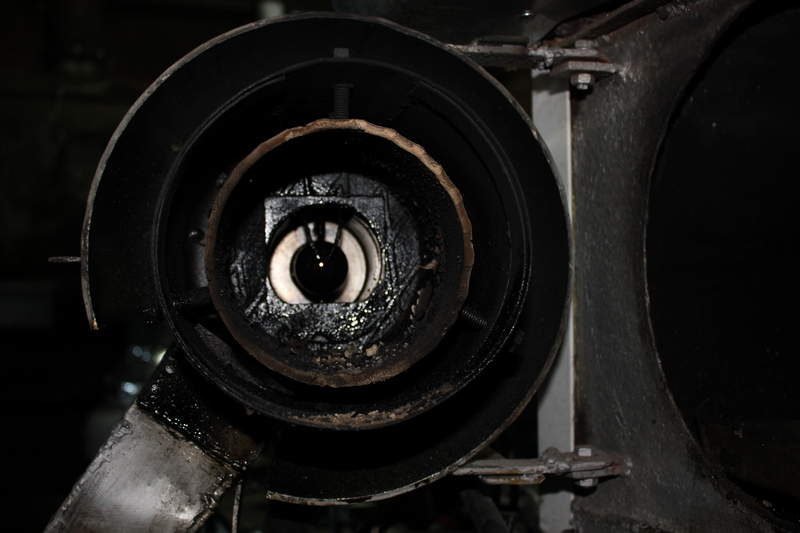

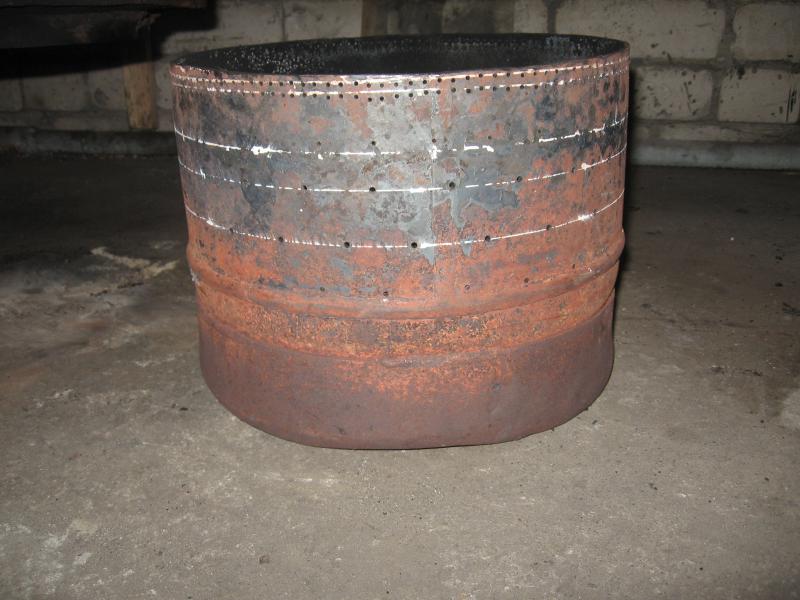

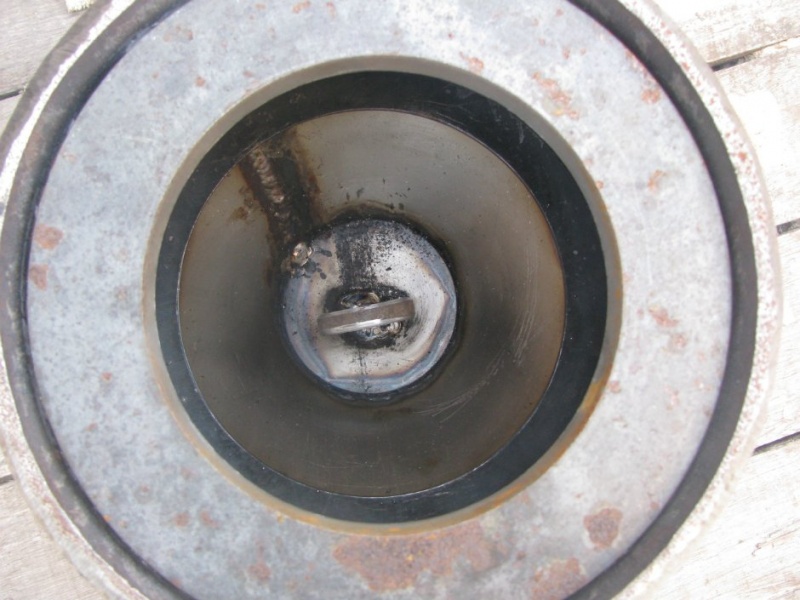

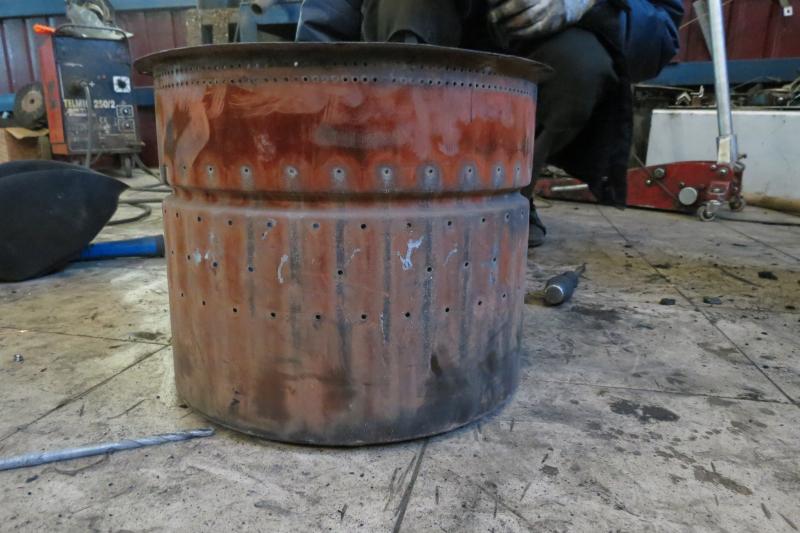

В принципе вот, что у меня получилось. Сама основа по традиции с пропанового баллона.
Размеры:
1)Кастрюля:
Высота 265мм
Высота от дна до разделительного диска 170мм

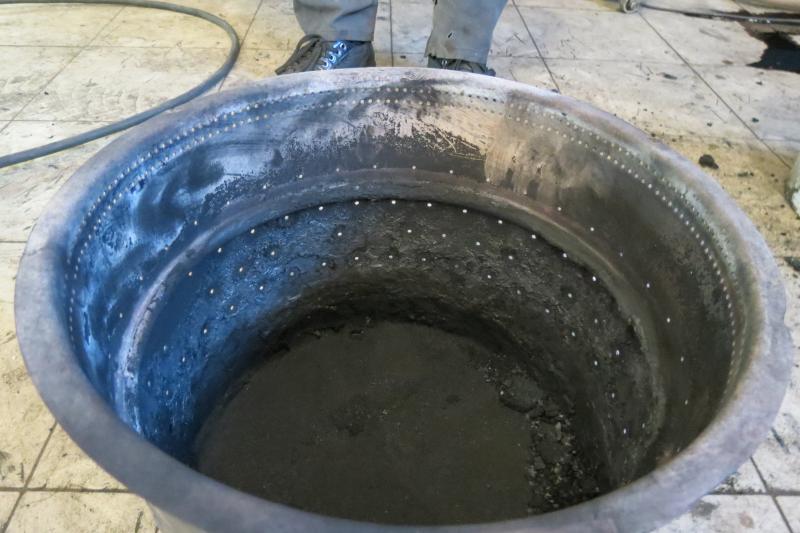

2)Отверстия в кастрюле:
1 ряд 66мм от диска - Д2мм расстояние между центром отверстий 6мм
2 ряд 57мм от диска - Д2мм расстояние между центром отверстий 6мм
3 ряд 2мм от диска - Д2мм расстояние между центром отверстий 27мм
====================================================================
4 ряд 21мм под диском - Д3мм расстояние между центром отверстий 28мм
5 ряд 47мм под диском - Д3мм расстояние между центром отверстий 28мм (иногда есть пропуски по одной дырке по контуру,смотрите фото. Но не думаю что это критично. Я у себя делал без пропусков т.к. не заметил)
6 ряд 74мм под диском - Д3мм расстояние между центром отверстий 28мм

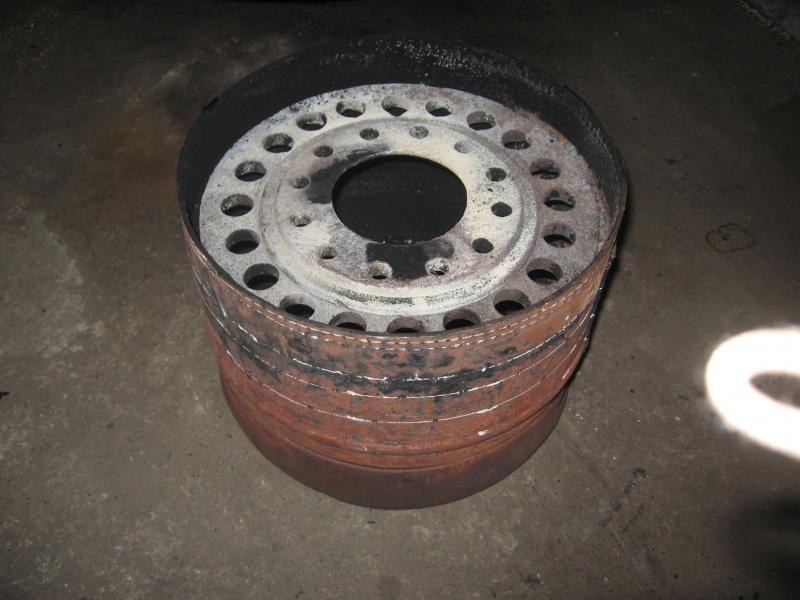

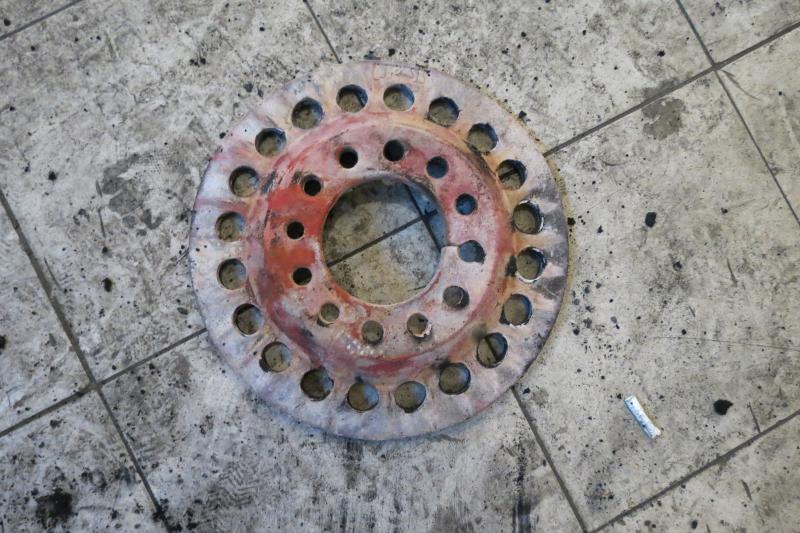

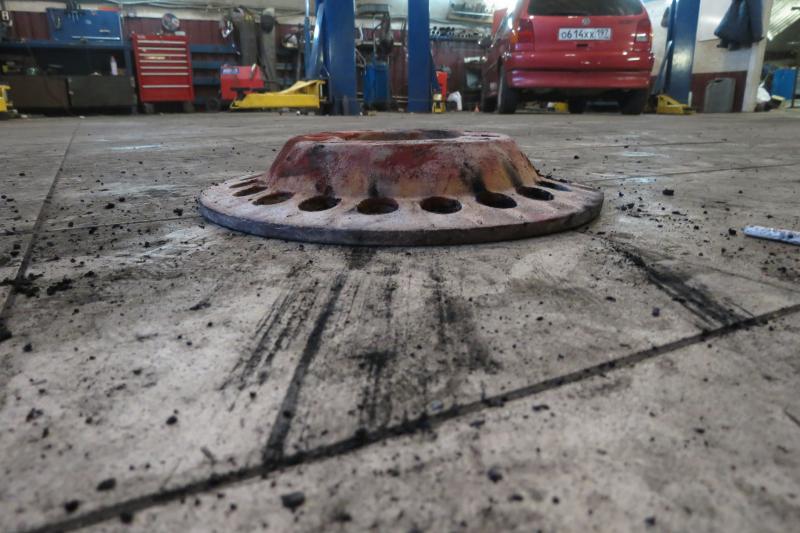

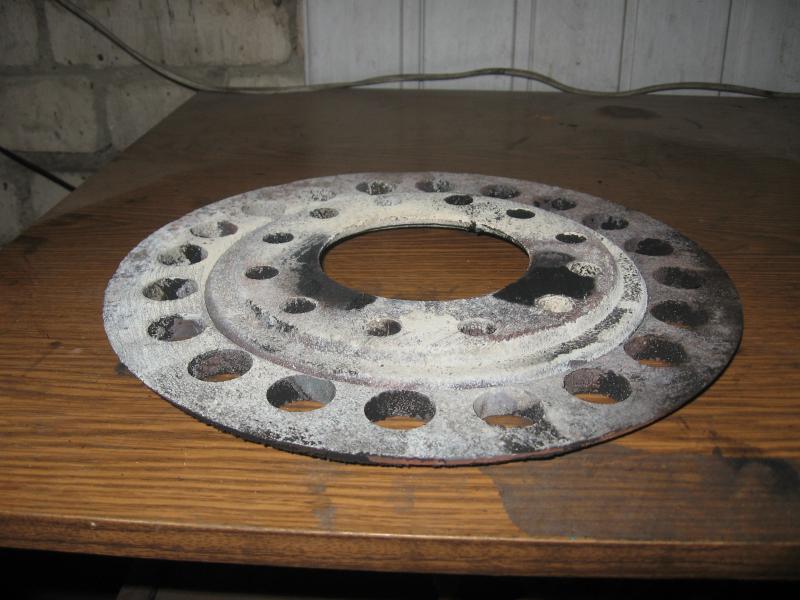

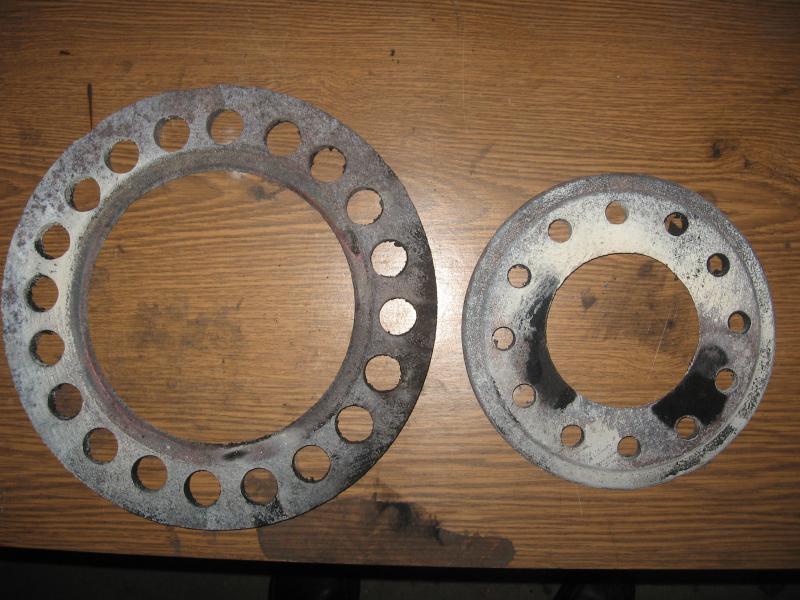

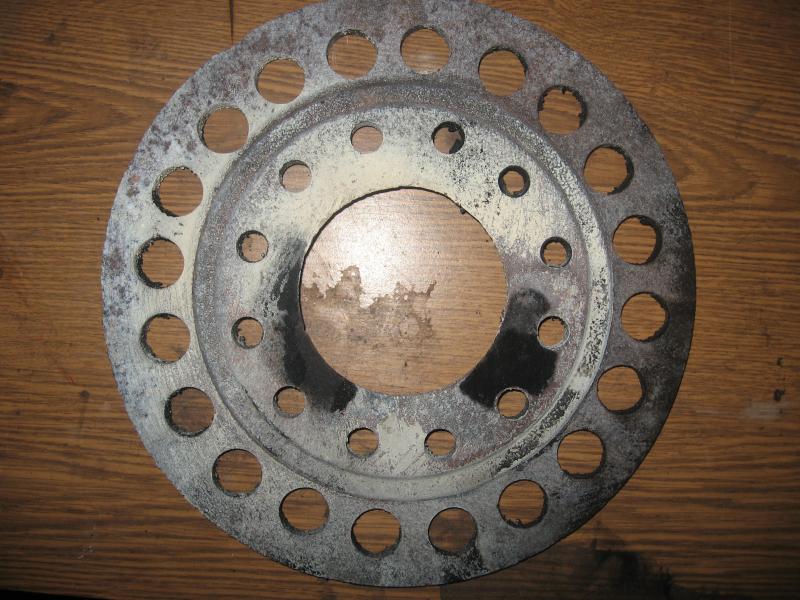

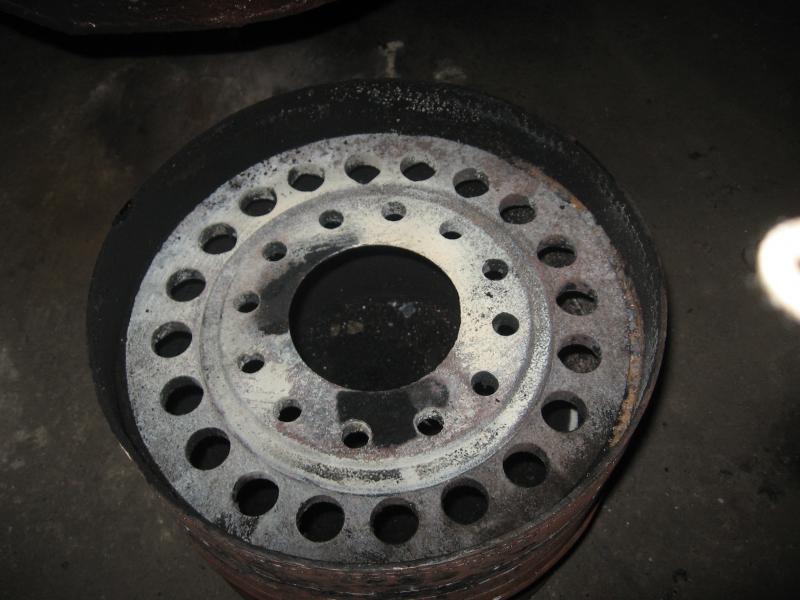

3)Разделительный диск:
За основу взяты чугунные кольца с обычной деревенской печи. Диаметр самого большого кольца меньше внутреннего диаметра самой кастрюли из пропанового балона. Поэтому по внутреннему краю пришлось наварить прут, что в последствии оказалось и посадочным местом для диска. В отличии от оригинальной конструкции диска у меня нету подъема высотой в 5 см между первым и вторым рядом отверстий. На самом деле первые два ряда как раз и греют именно эту область. Но я не скажу, что у меня из-за этого есть проблемы с горением. Себестоимость вместе со сверлением обошлась в 10уе
Д32мм
центральное отверстие - Д95мм
средние 12шт - Д15мм
крайние 20шт - Д25мм

На дне кастрюли расположил обычную советскую чугунную сковородку. Конструкция получилась на вид в эксплуатации очень простой

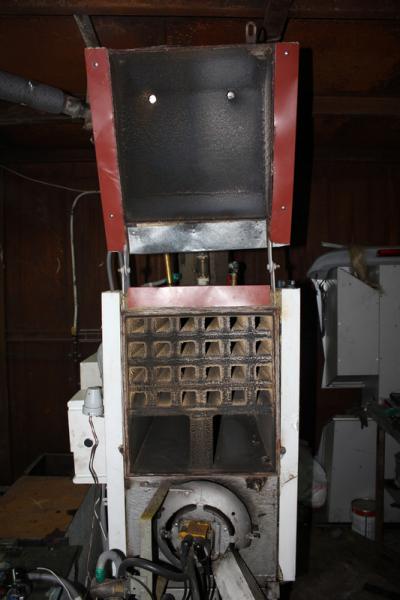

Хоть в моем варианте и нету наддува, то в оригинале он используется. В будующем я тоже планирую что нить изобразить т.к. считаю что горение с ним будет равномернее. А вот и фото с чего я копировал свою установку (размеры в предыдущем посте)

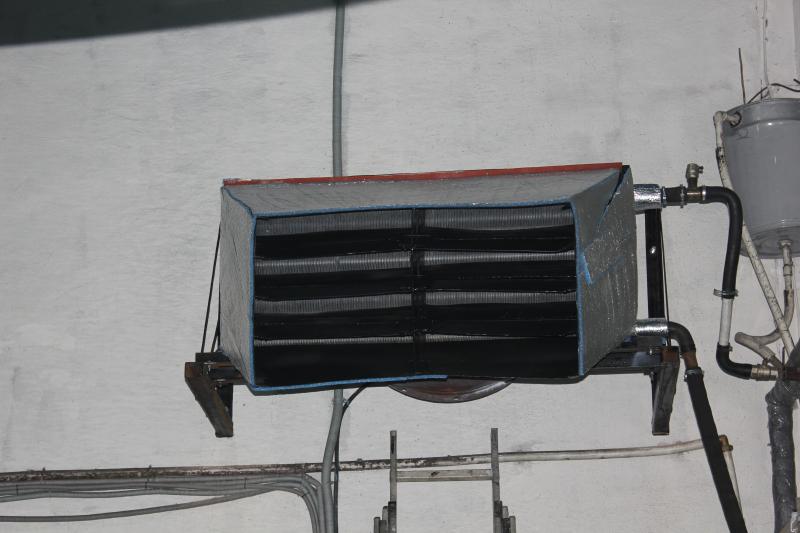

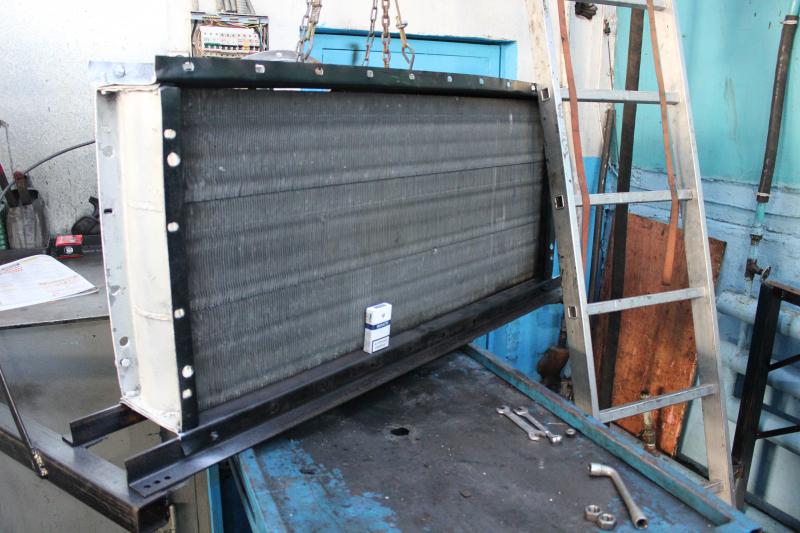

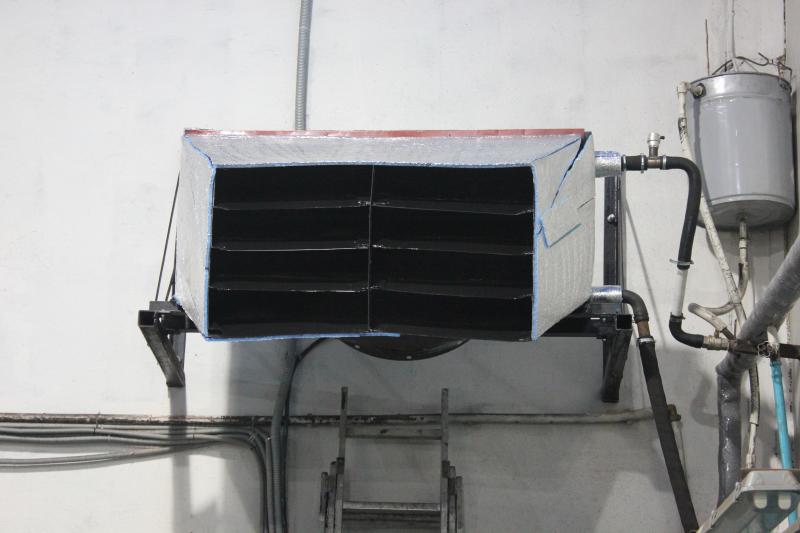

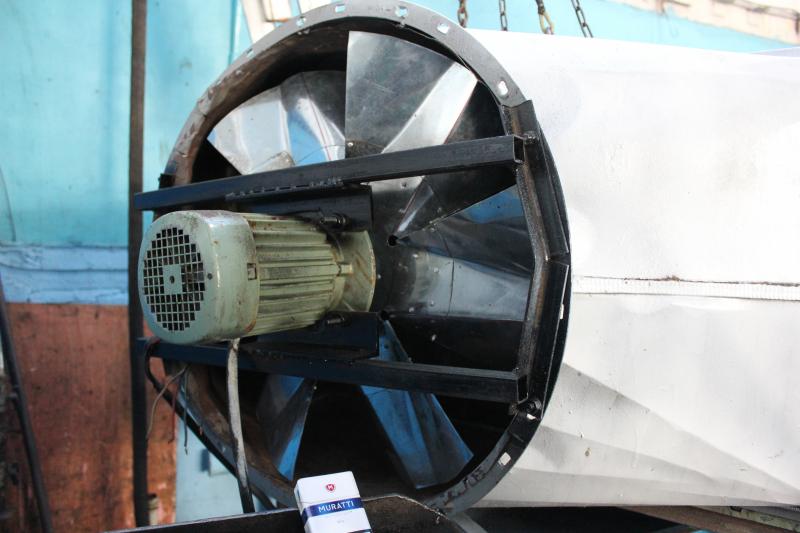

Откопал старый совдеповский калорифер, соорудил диффузор, вырезал из оц. жести 0,7мм. крыльчатку вентилятора, закрепил её на эл. двигателе 370 вт., 950 об. мин. Получилась отличная "дуйка". Запитал от котла (ранее выложенного), подвесил на высоте 3 м. Тёплый воздух ощущается на расстоянии 6-7м. Эффект положительный при температуре теплоносителя 60-85 гр. С. Выкладываю фото.

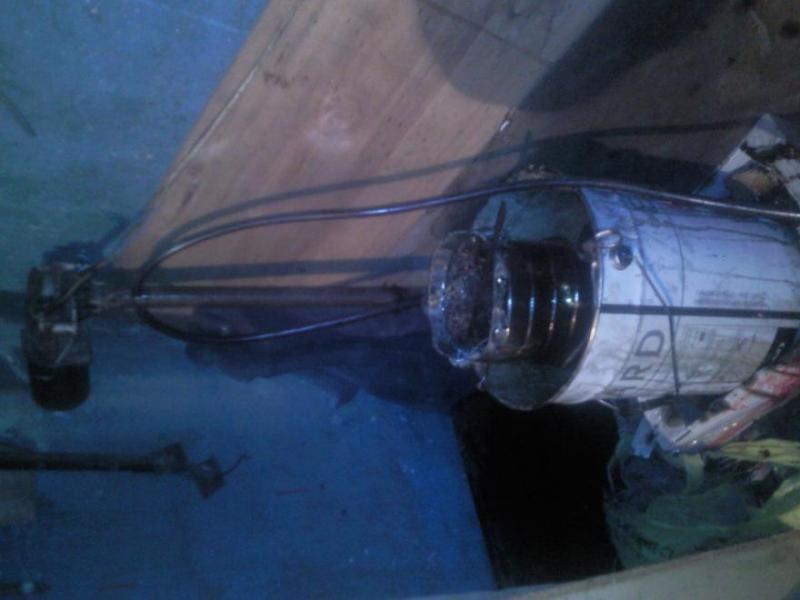

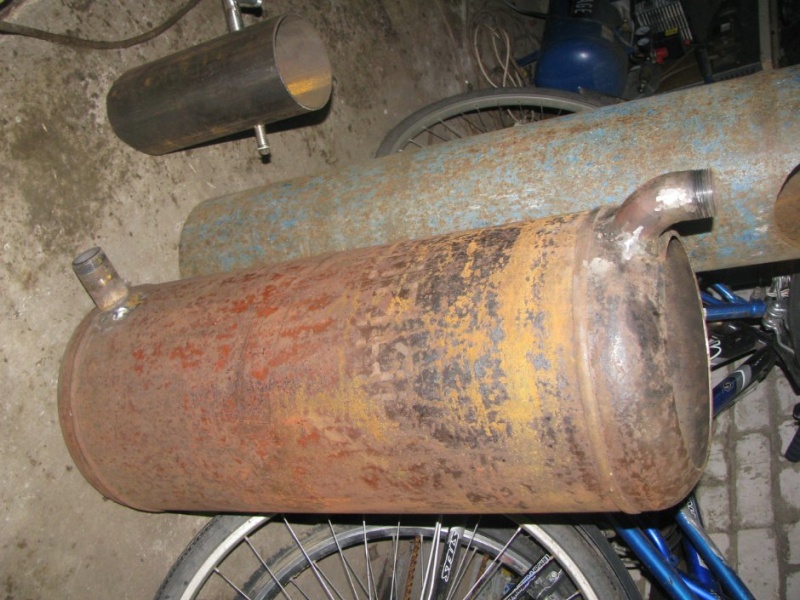

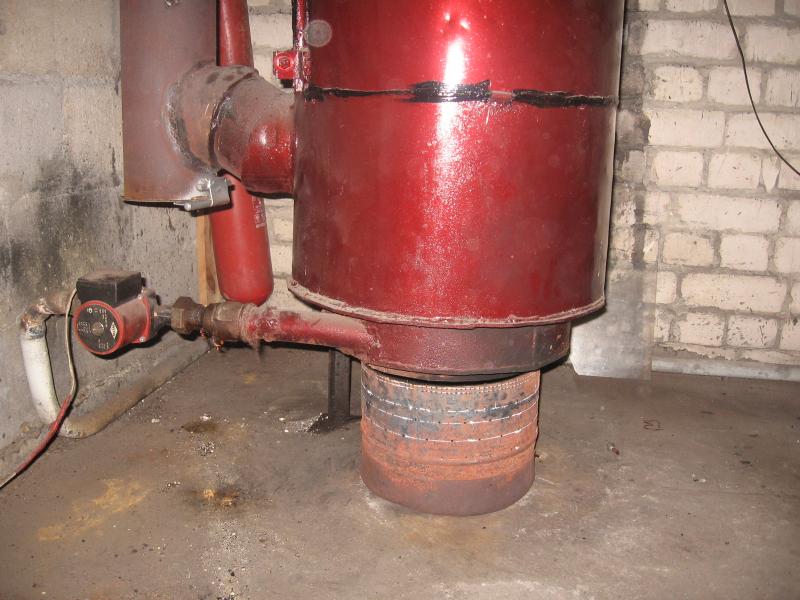

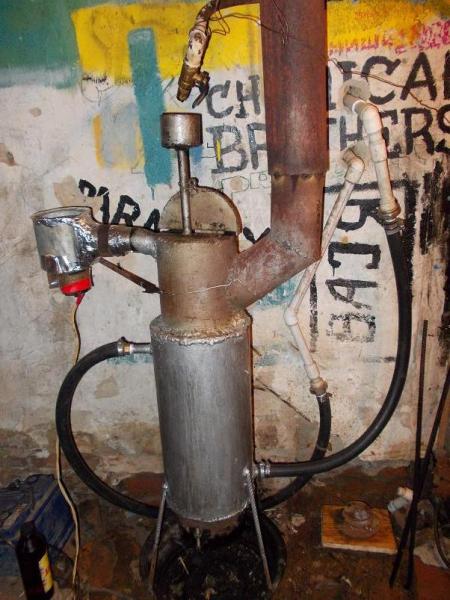

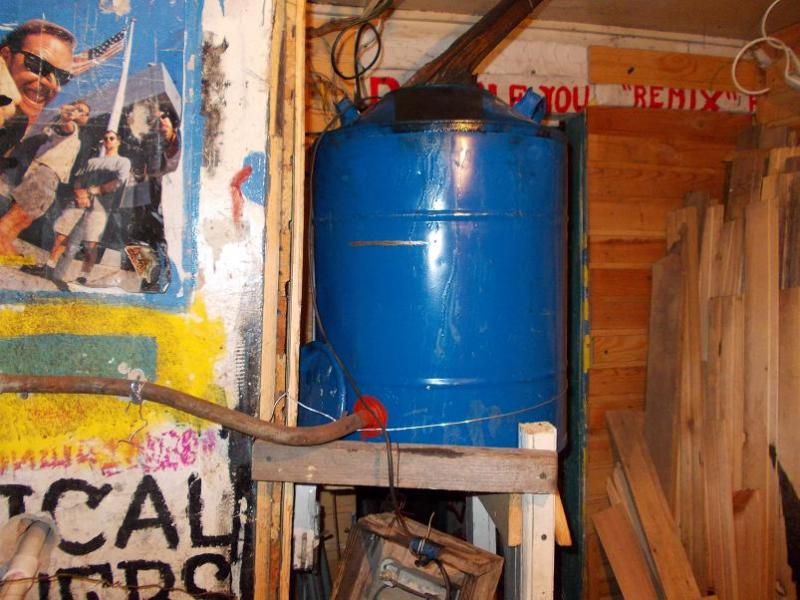

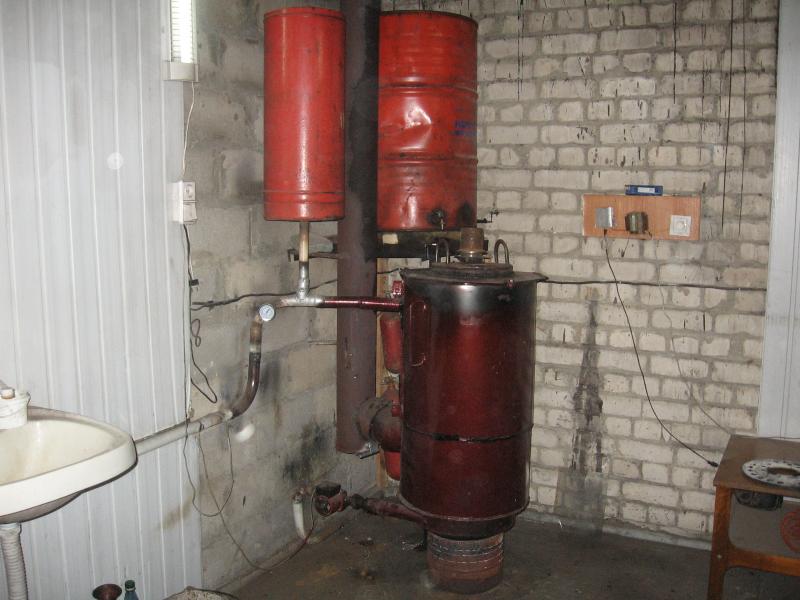

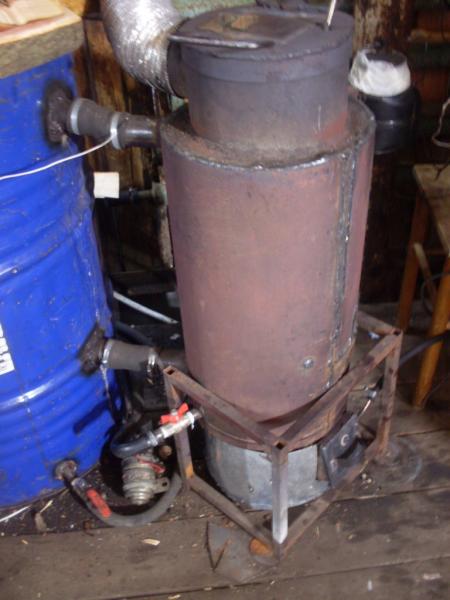

Всем доброго дня ! Решил выложить фотки своего последнего детища - котла . "Вырос "он из прошлой печи : Диаметр 220 мм. , дожигатель 50 мм . , рубашка пропановый баллон 50 л. Общая высота 850 мм. Масло поступает прямо на дно , без тарелки . Что остается в результате горения - в предыдущем посте . Работает на 200 л. бочку ( как ТА ) , и подключеные к ней регистры объемом 80 л. Нагревает это хозяйство от 10 - 15 гр. до 90 - 95 гр. за 2 часа при среднем расходе 1.7 л.ч. Пределы нормальной работы : 1.2 - 2.7 Л.Ч.

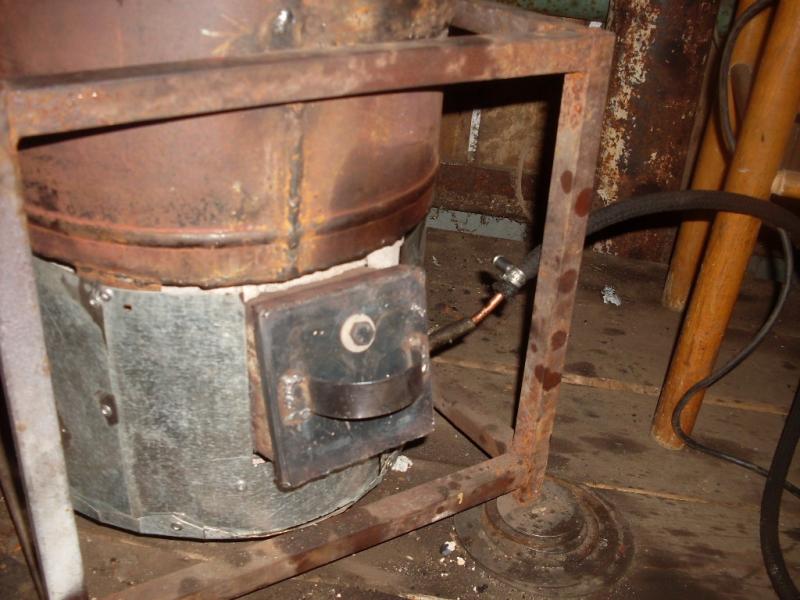

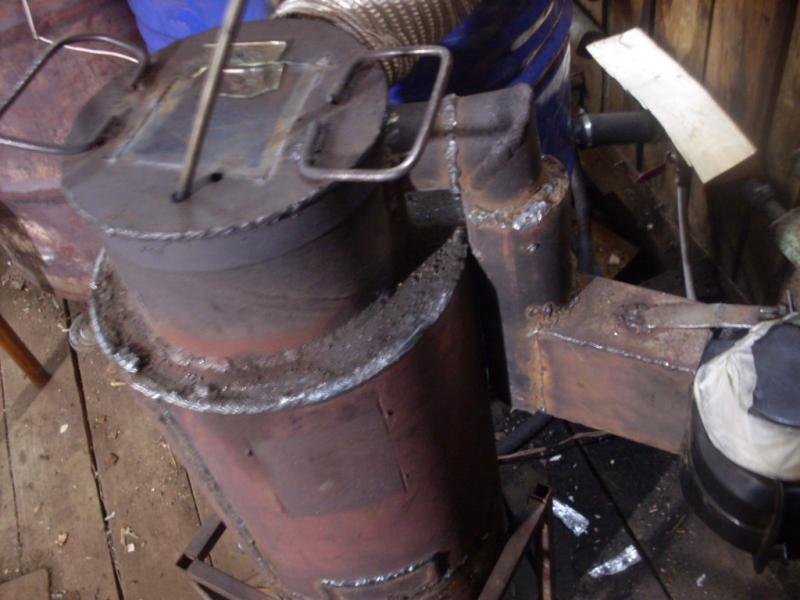

Вот такая евро-буржуйка получилась.

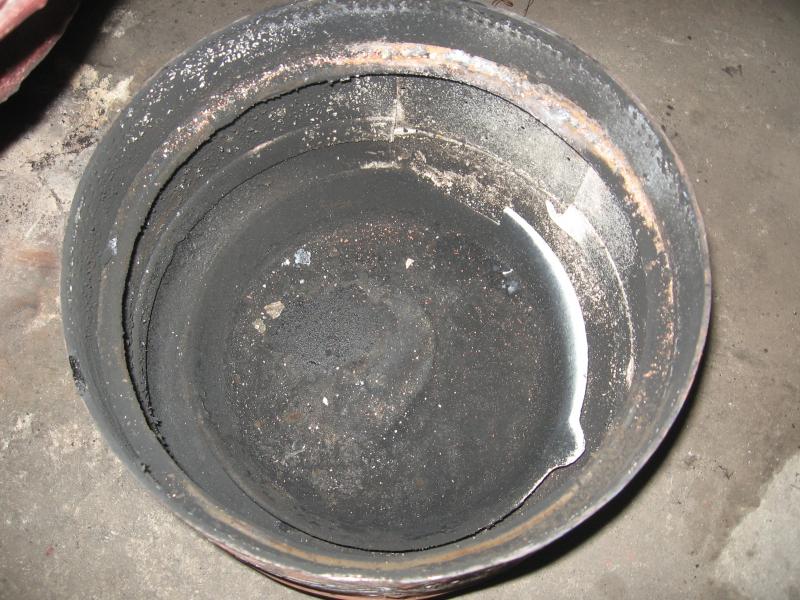

Вот как бы избавиться от чистки печи-чтоб пореже чистить, найти бы вариант.

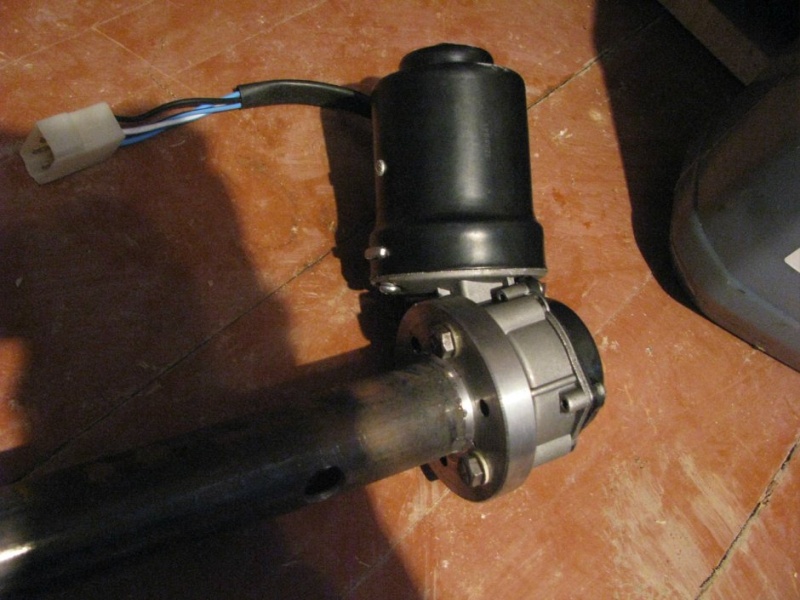

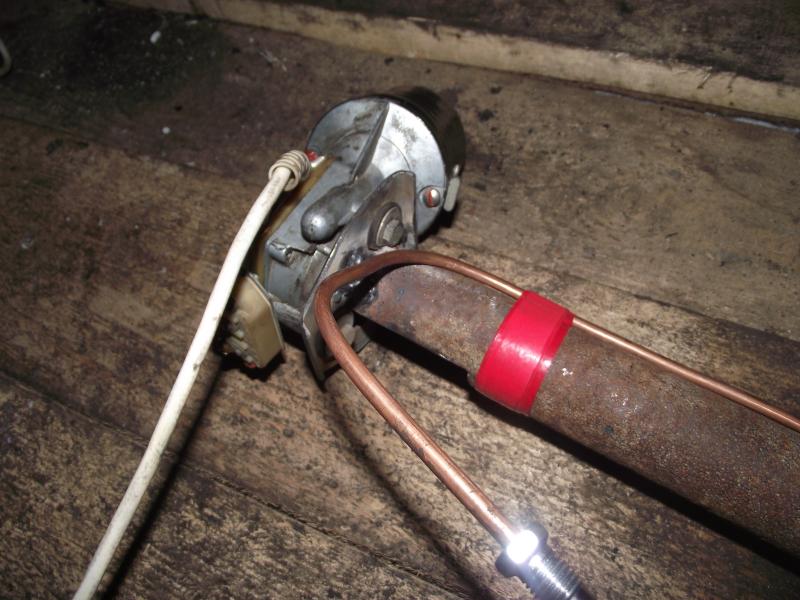

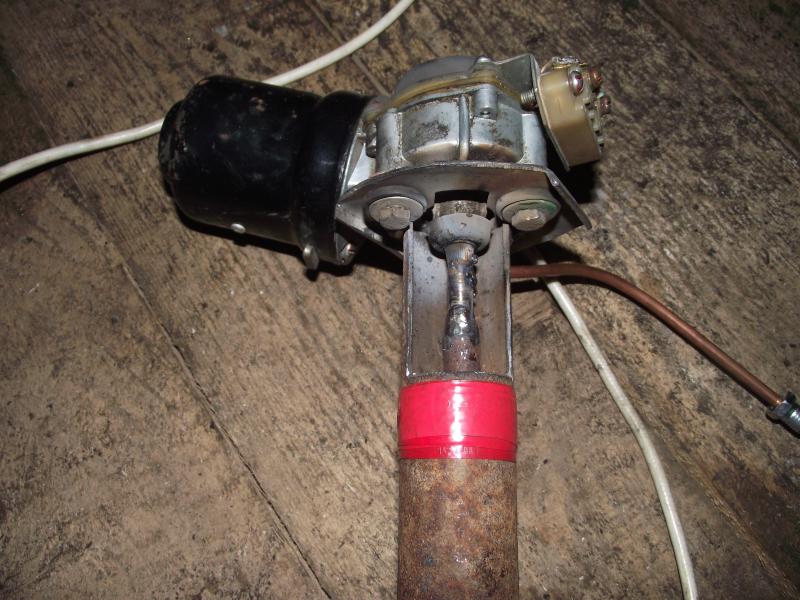

А то чаша засралась-хуже горит. Делал в чаше снизу двиг от дворников-вверх идет шток через чашу и лопасть крутится каждые полчаса по тарелке, ну с таймером.
Так все закоксовалось и редуктор не справляется-хоть движок 3 фазный ставь

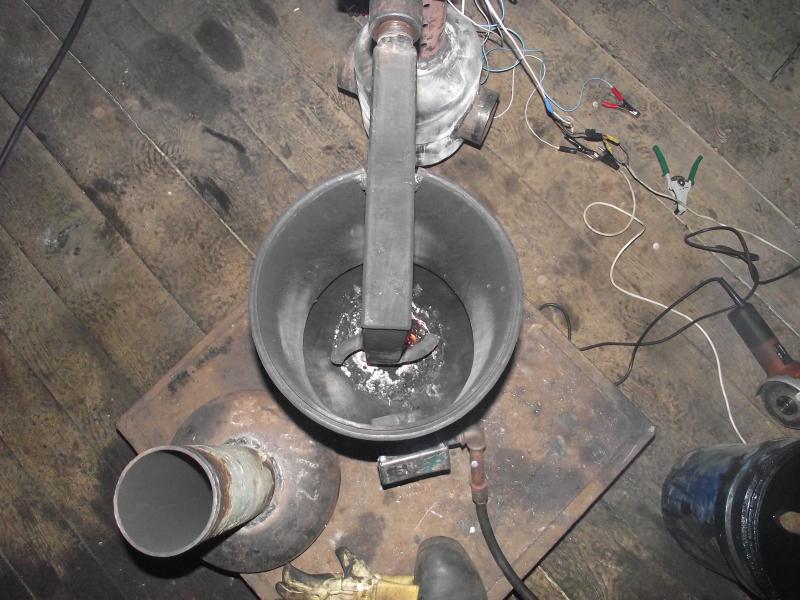

Вот поработал сегодня.

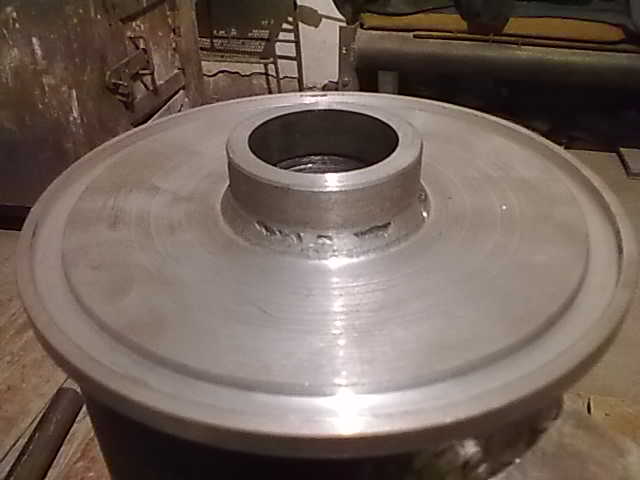

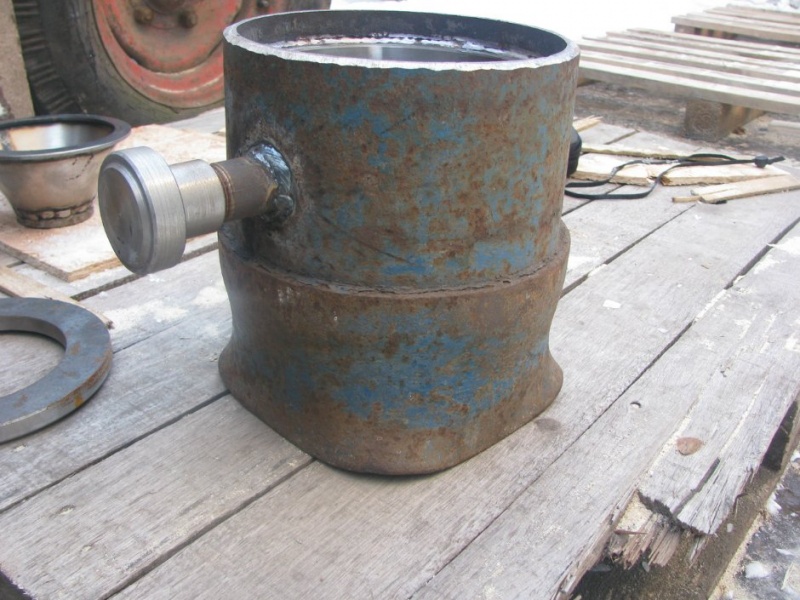

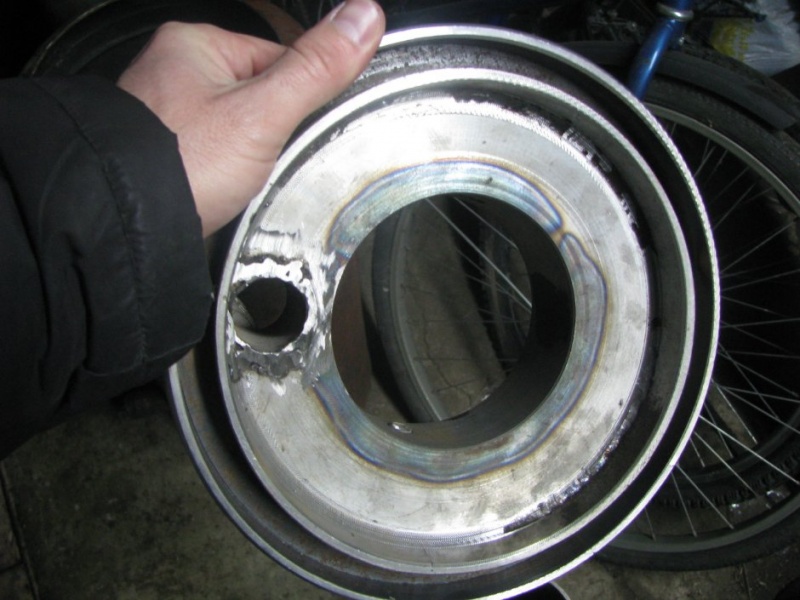

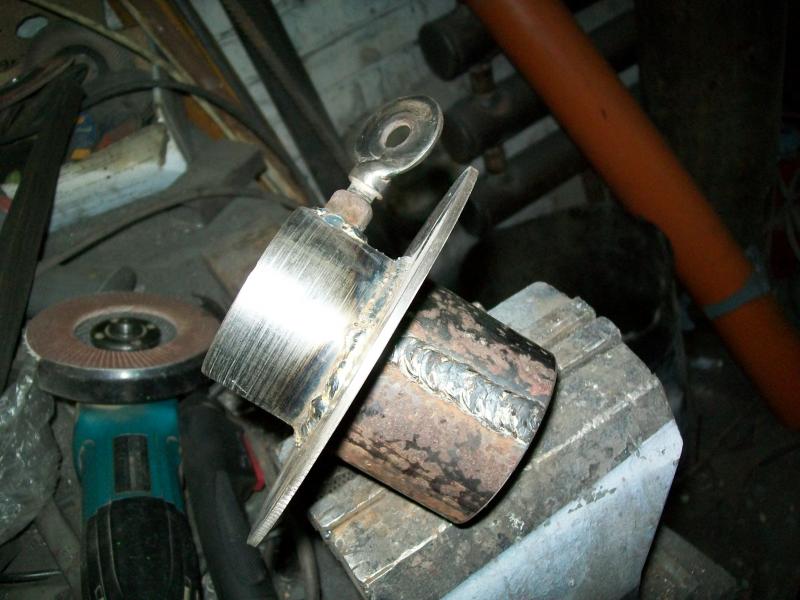

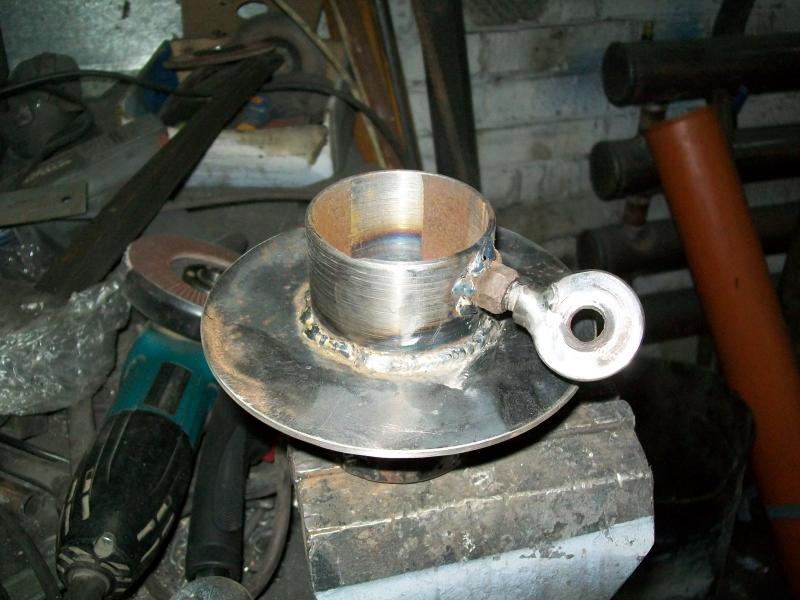

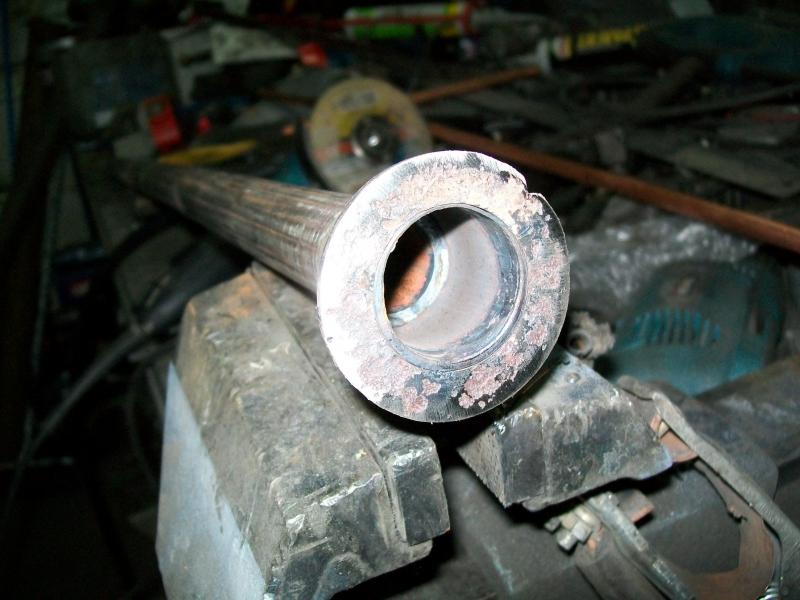

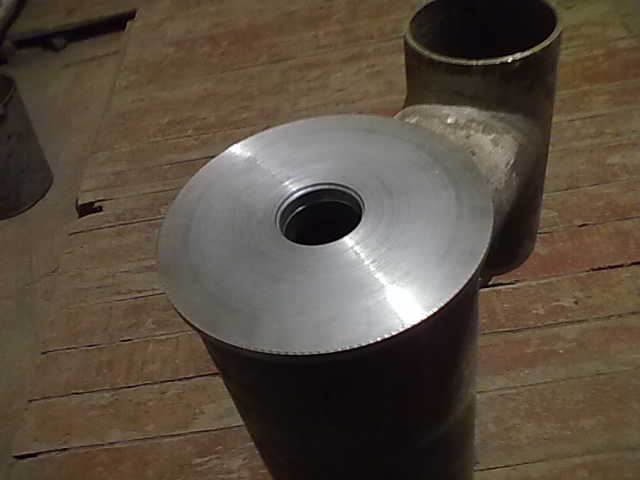

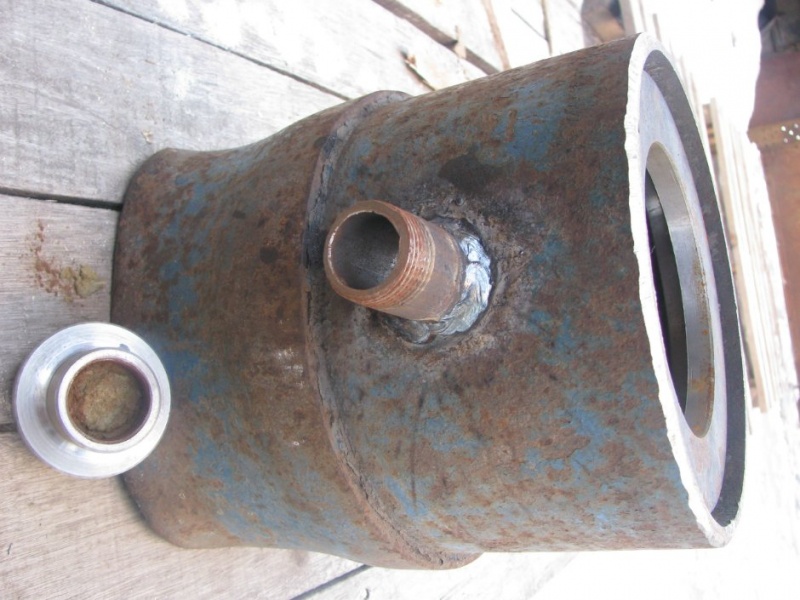

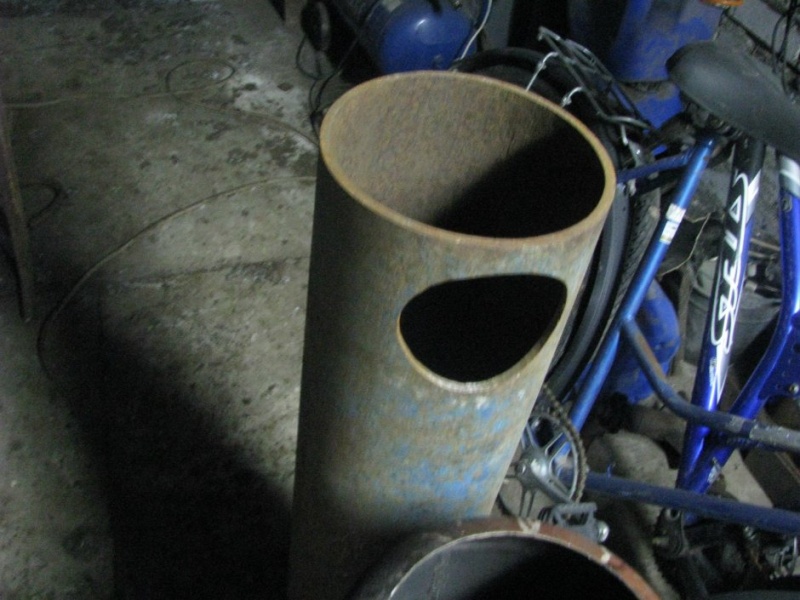

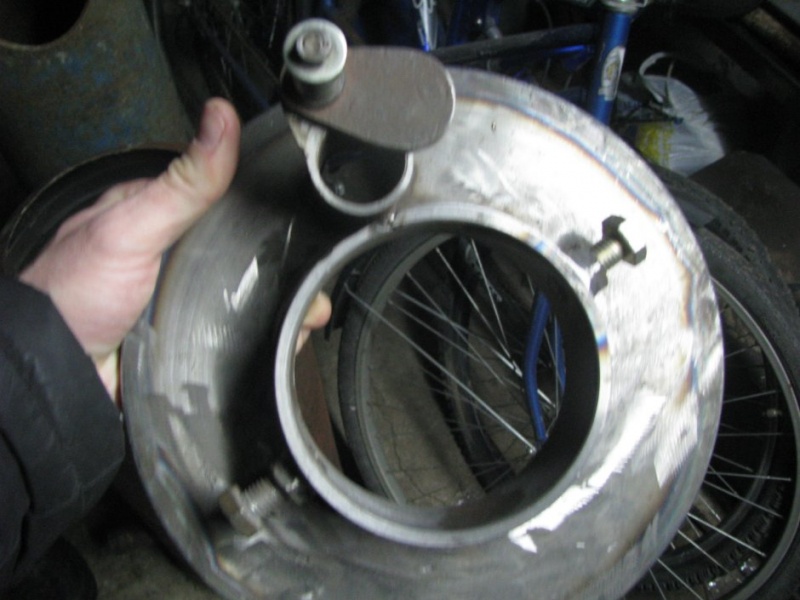

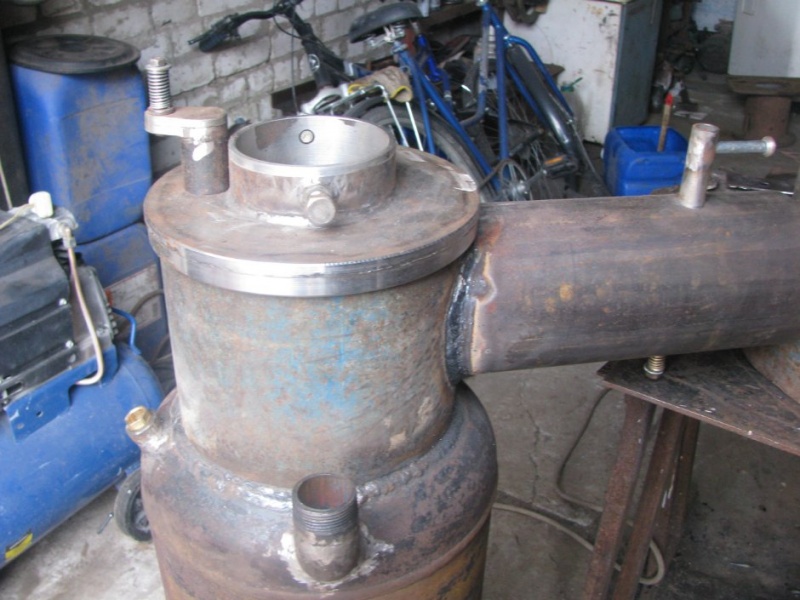

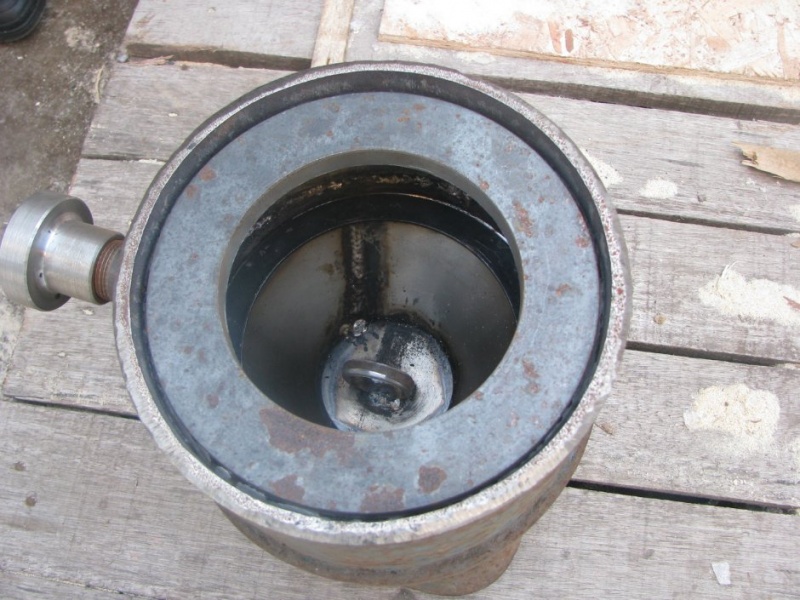

Доброго дня суток!Сегодня начал переделку крышки печи - что-то мне первая не понравилась!Новую крышку проточил снизу и смотровое окошко решил делать побольше - при розжиге будет удобней!Вот и думаю, если верх печи выровнять болгаркой большой, положив её прямо на торец трубы !Работал монтажником - так на трубах стыки торцевали, но там настолько, чтоб воздух не проходил не подгоняли!В станок не засуну и хочу без асбеста обойтись?:mdaaa:?Фото прилагаю. Может подскажете?
Заранее спасибо за советы?



Выкладываю на суд...Котел: основание 108, рубашка 159, дожигатель 32, остаток после работы серо белый песок, потребление где то в районе 0,8-1,2 литра.
Вот фото https://termoportal.ru/media/albums/moj-kotel.138/

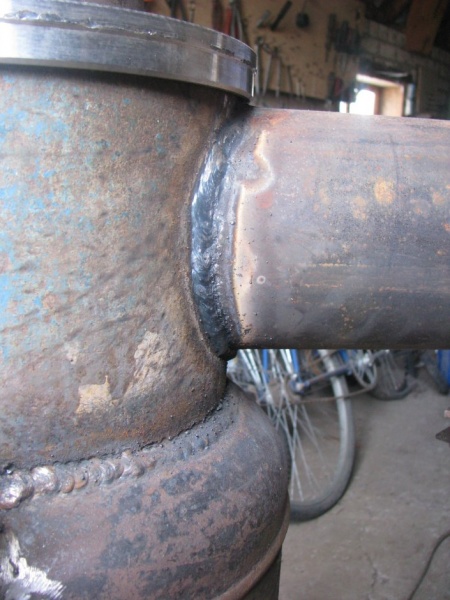

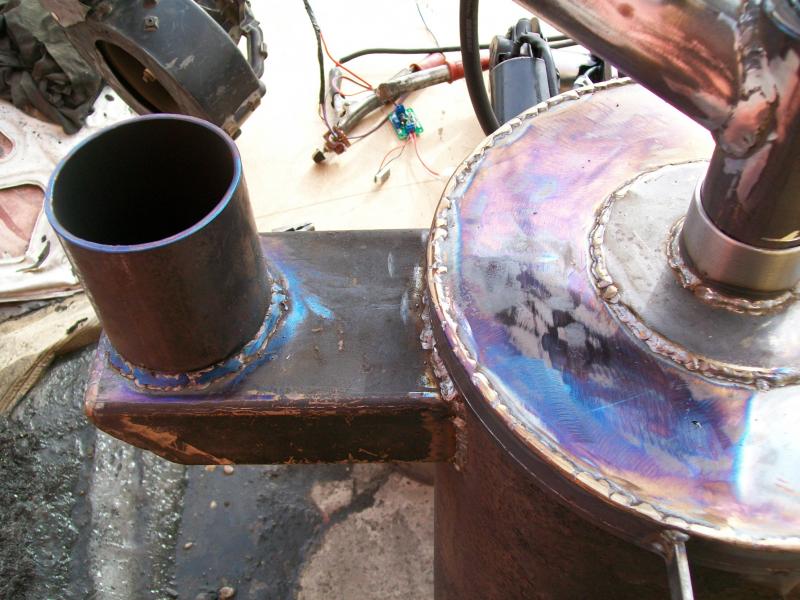

Поэтапное строительство моего котла...

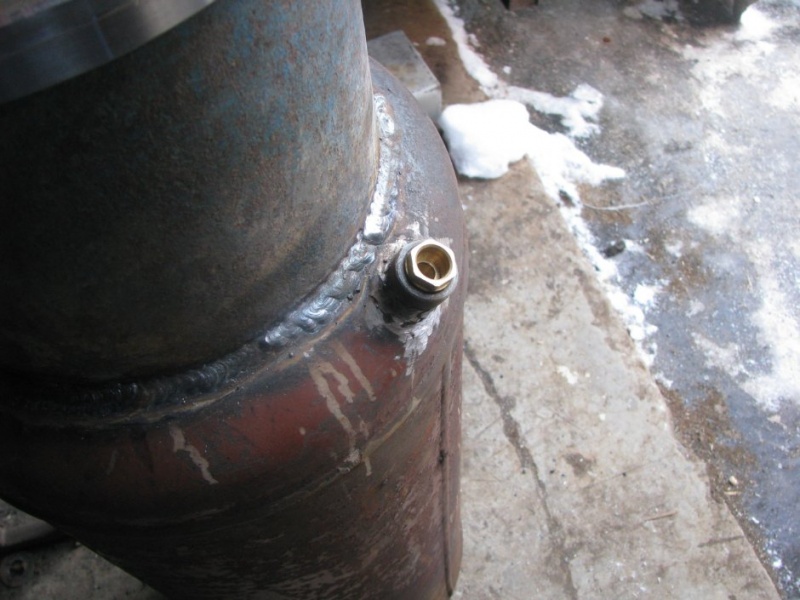

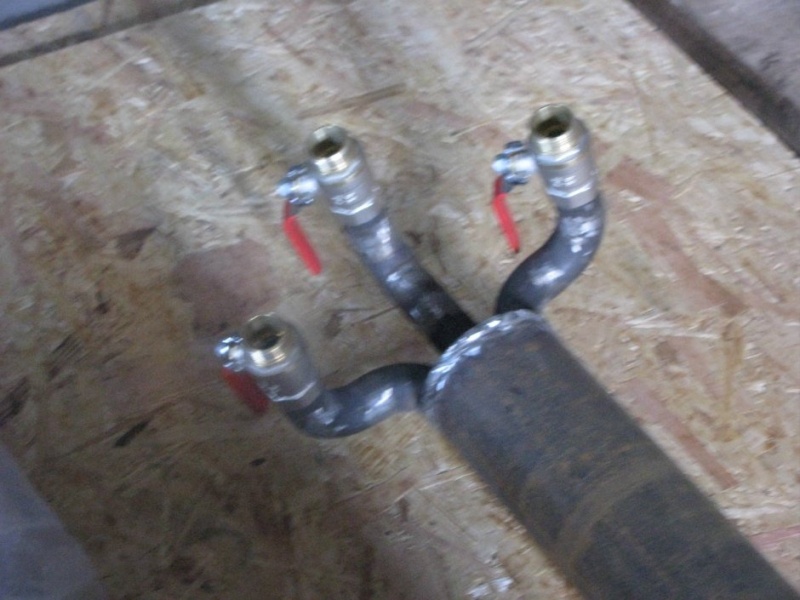

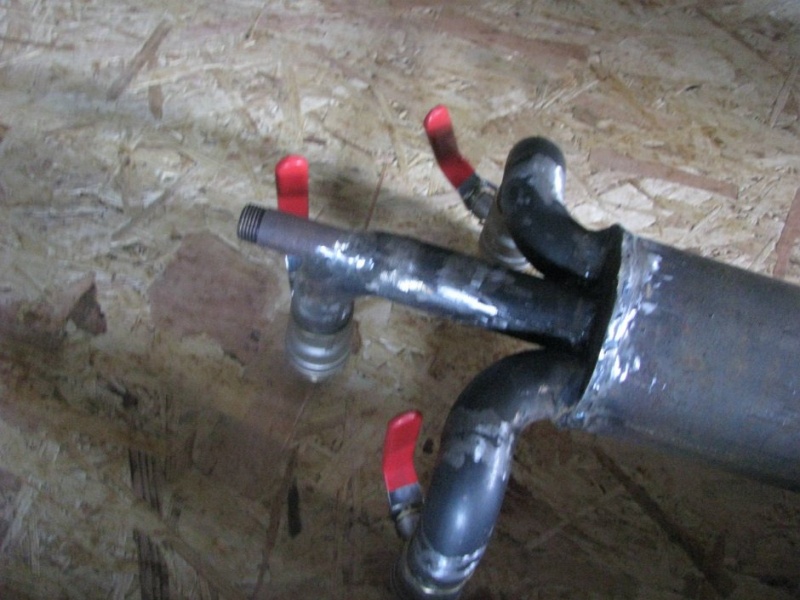

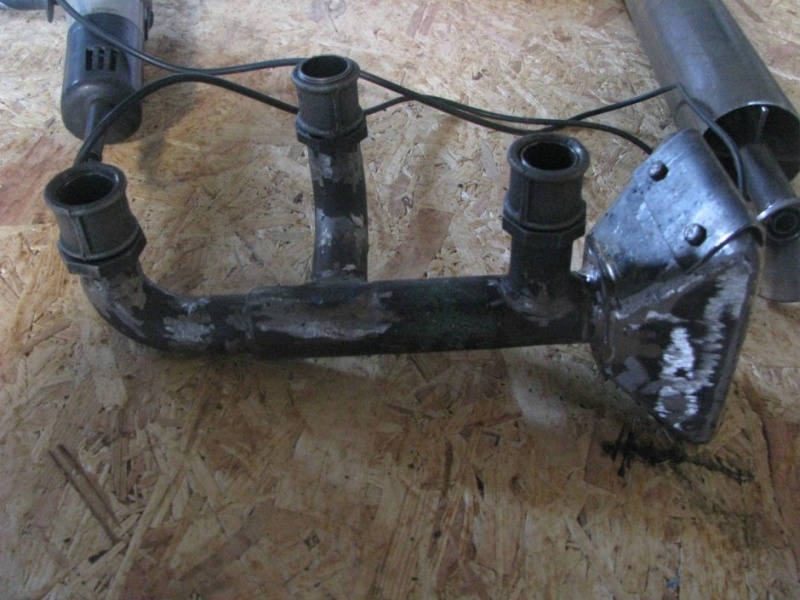

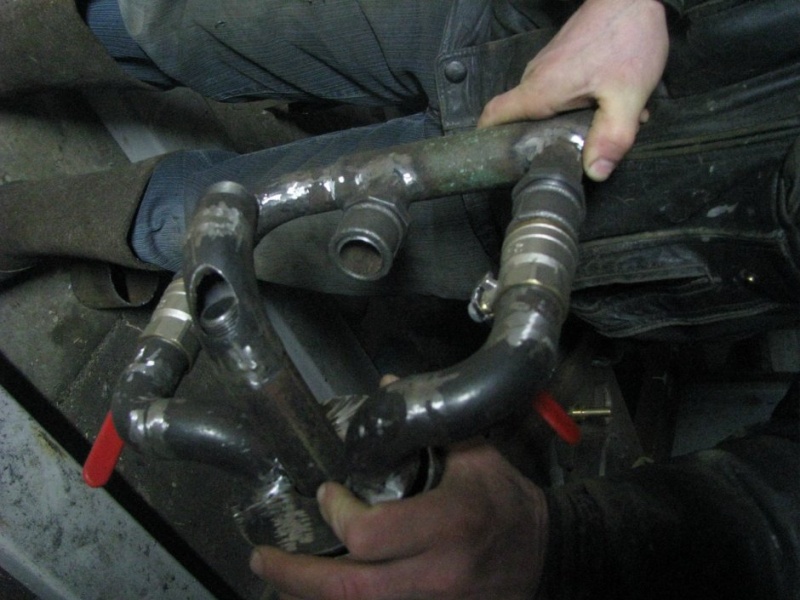

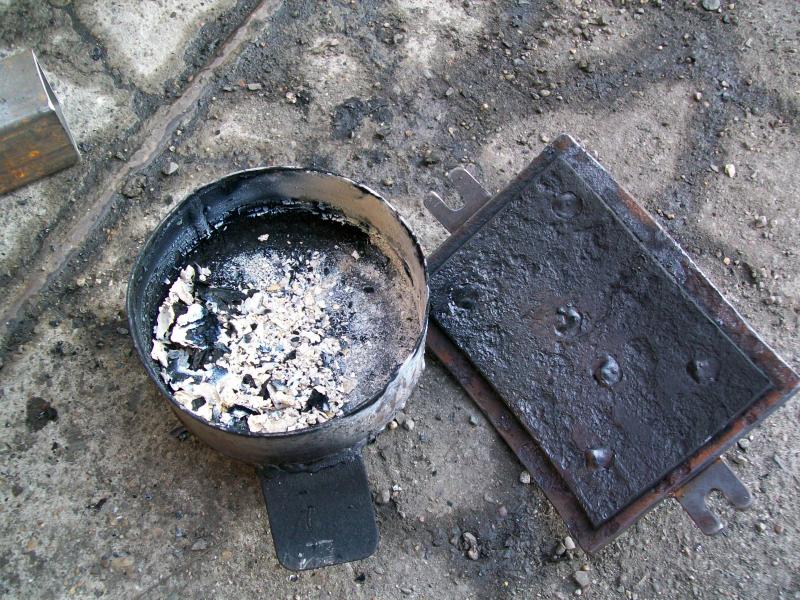

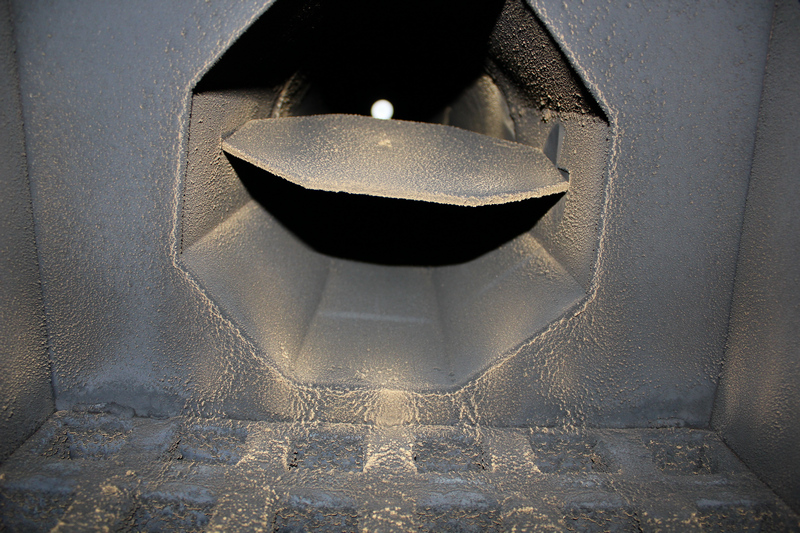

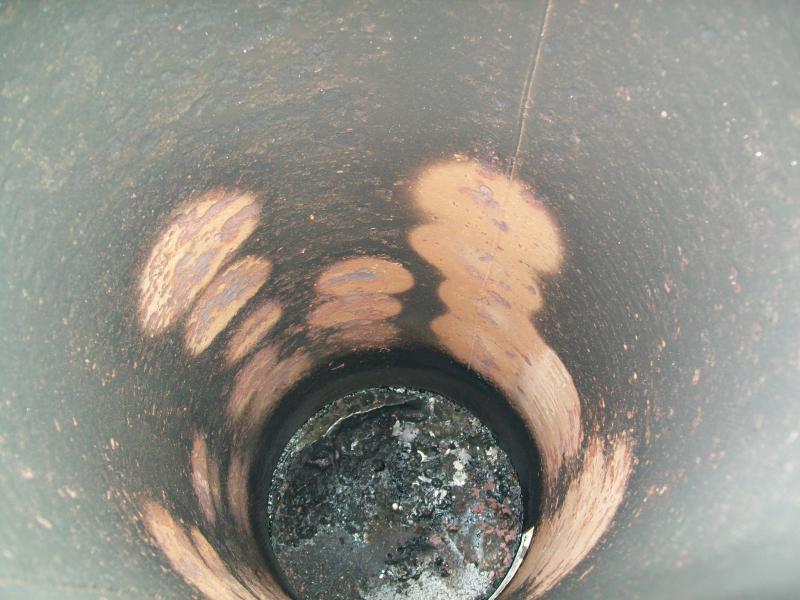

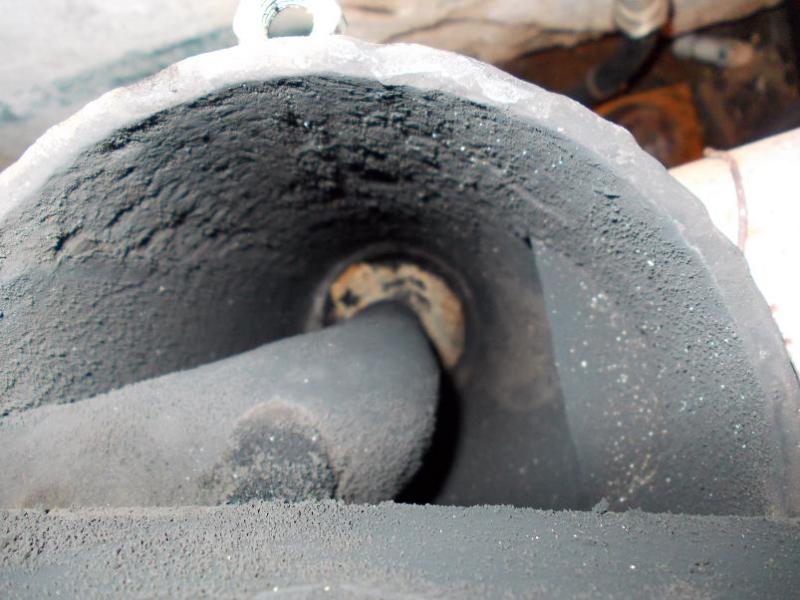

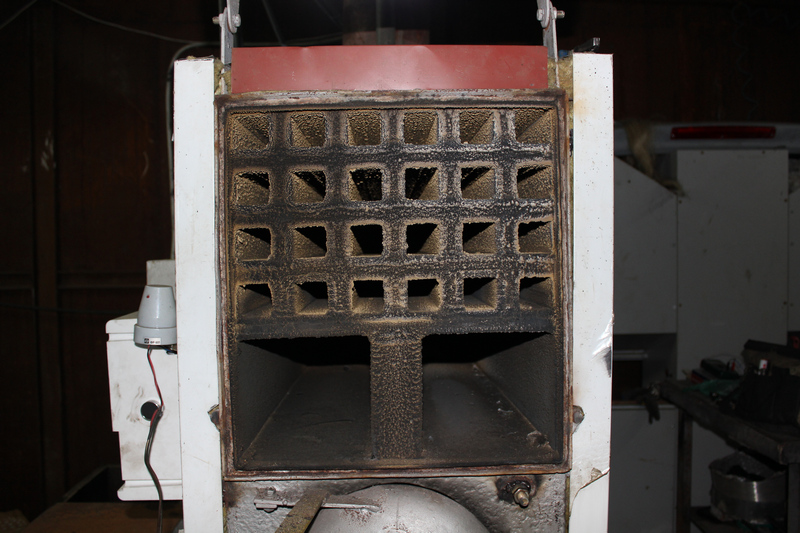

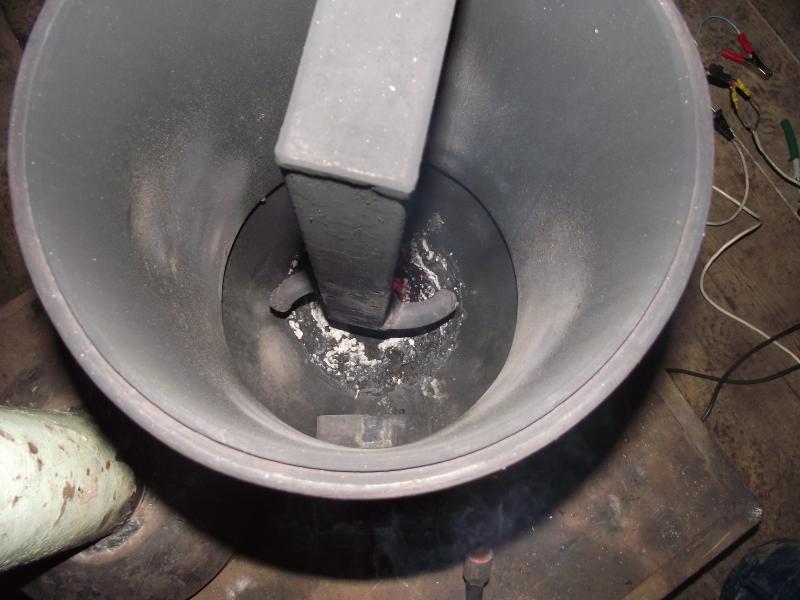

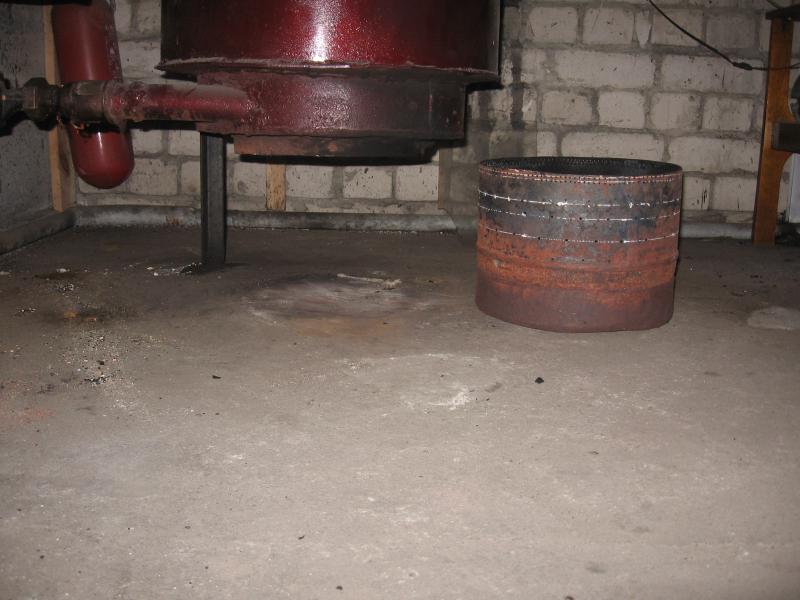

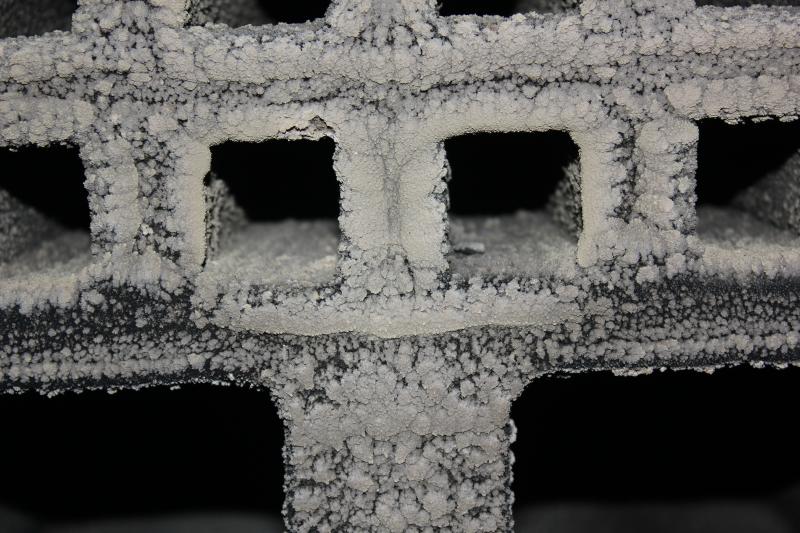

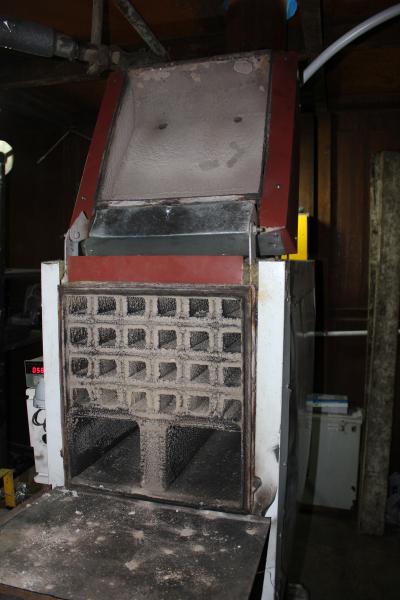

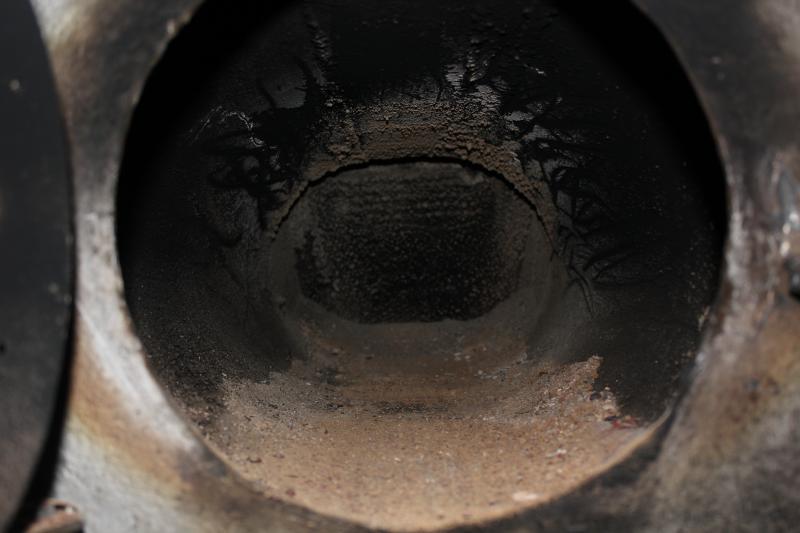

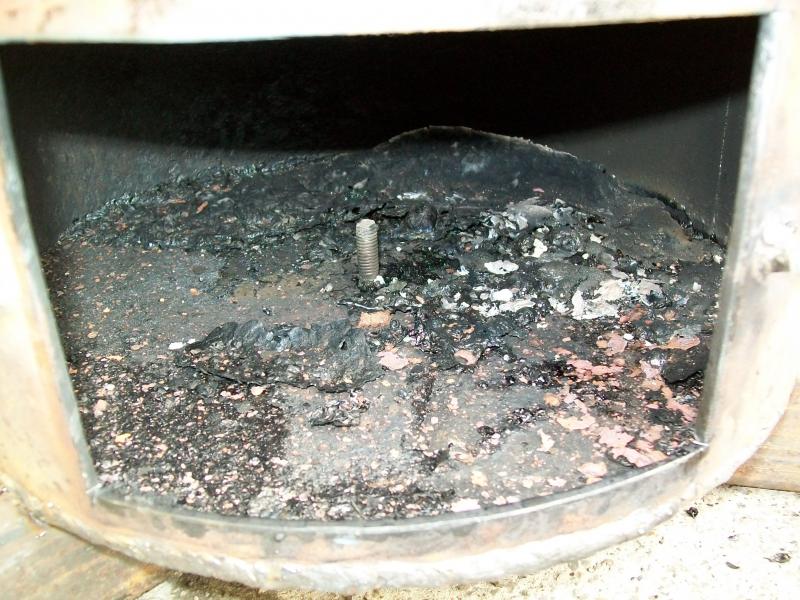

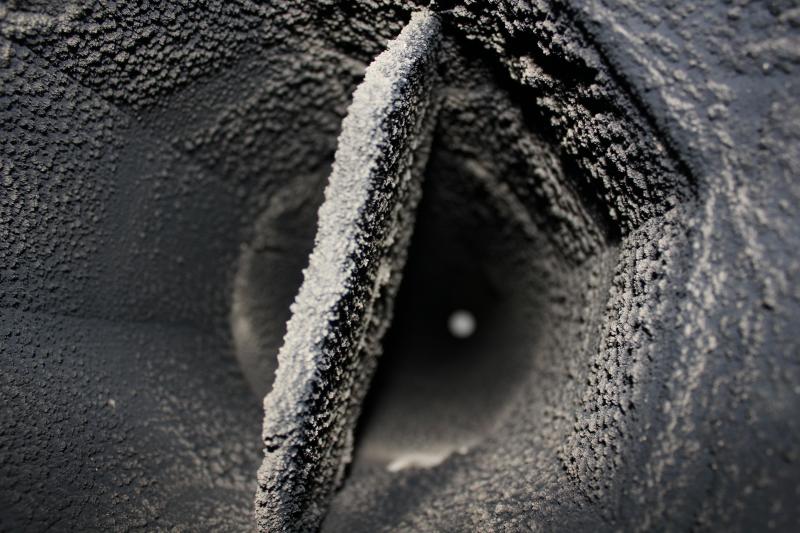

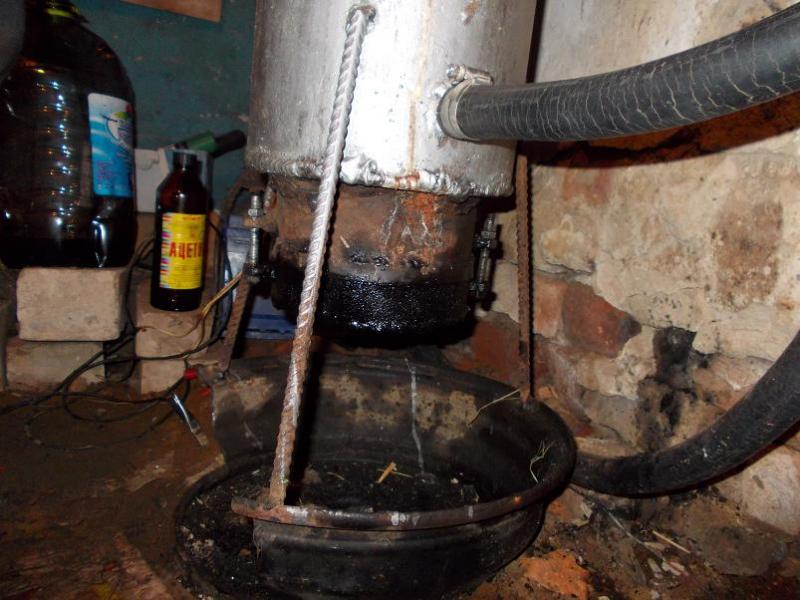

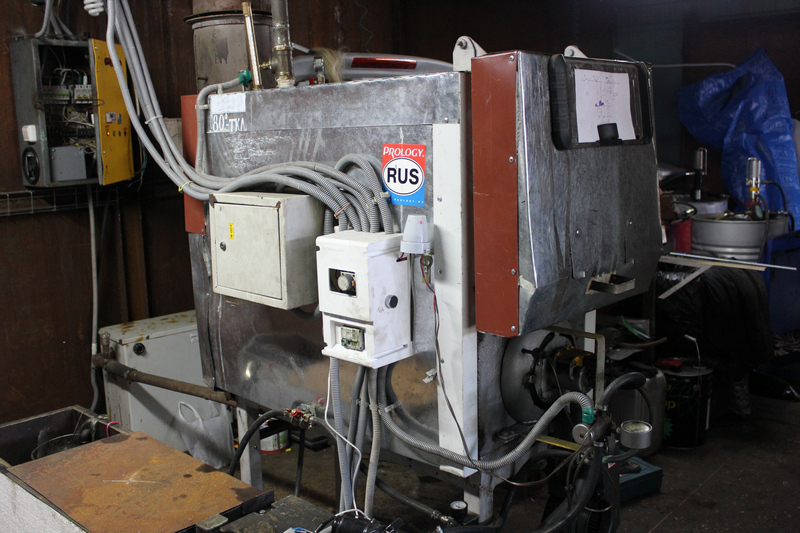

Котел после двух недель работы по 10 часов в день, сгорело 4 бочки отработки. Сегодня решил почистить.

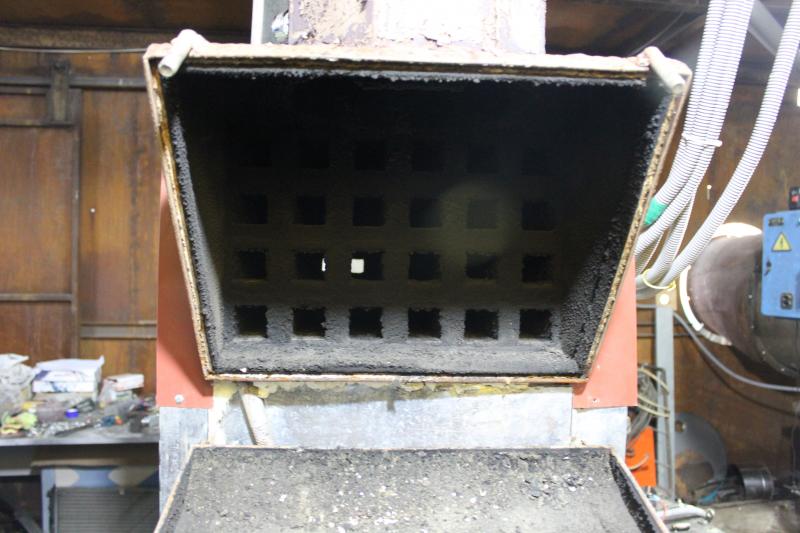

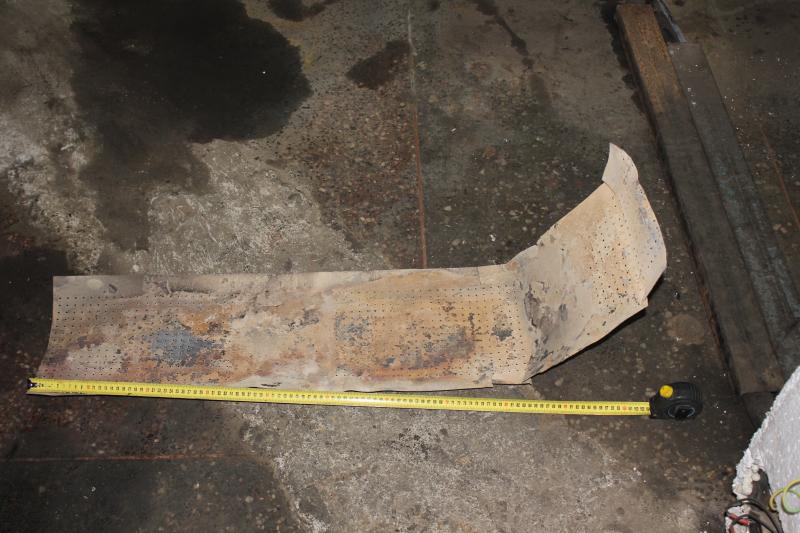

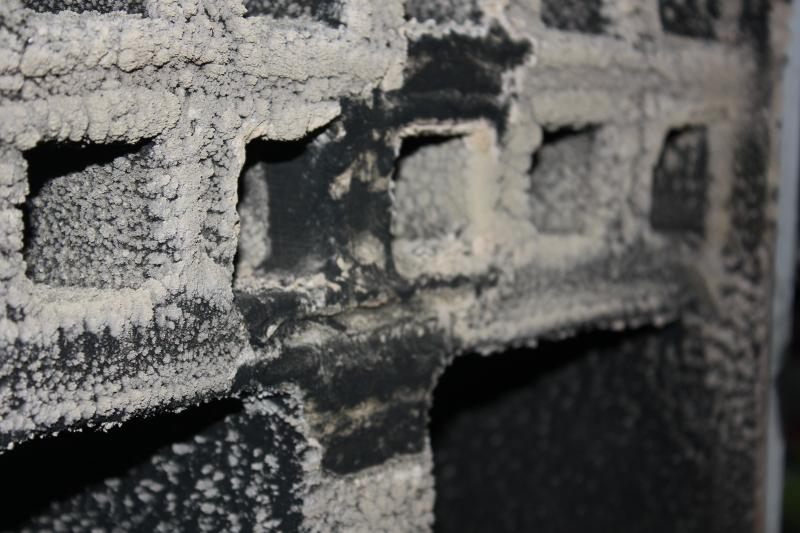

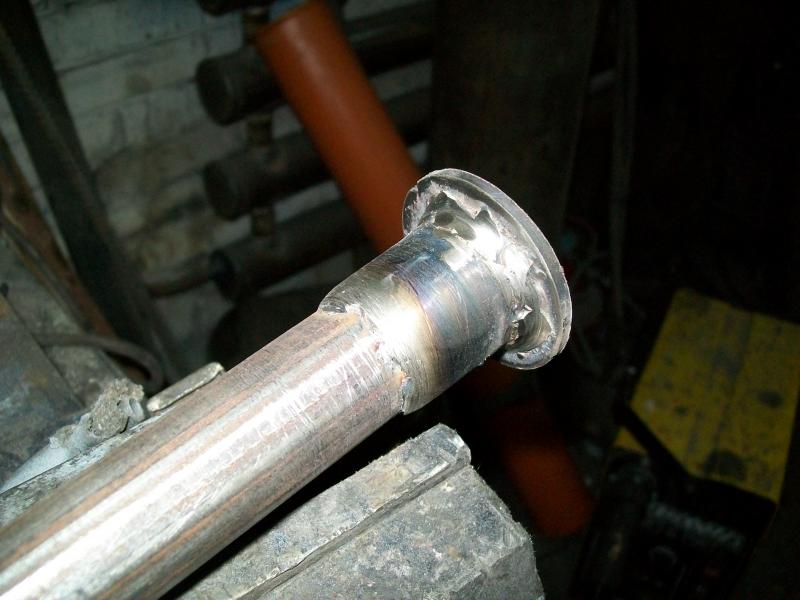

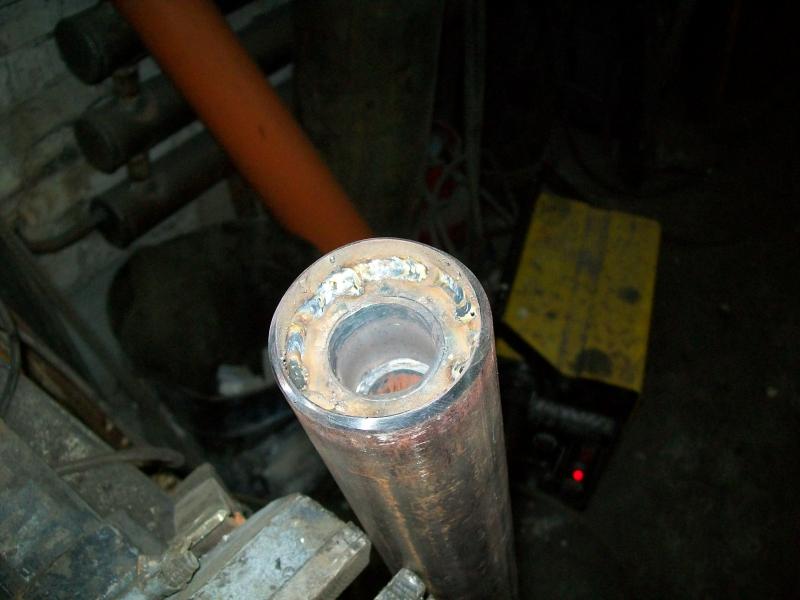

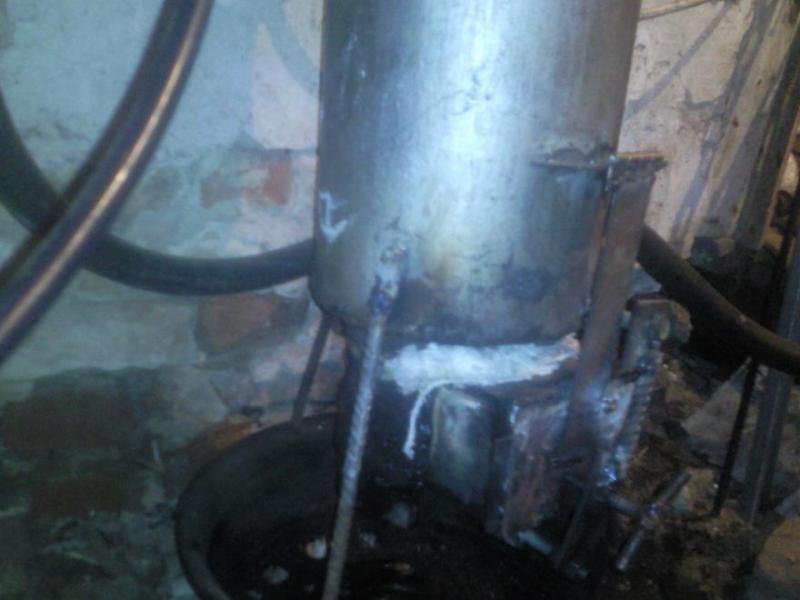

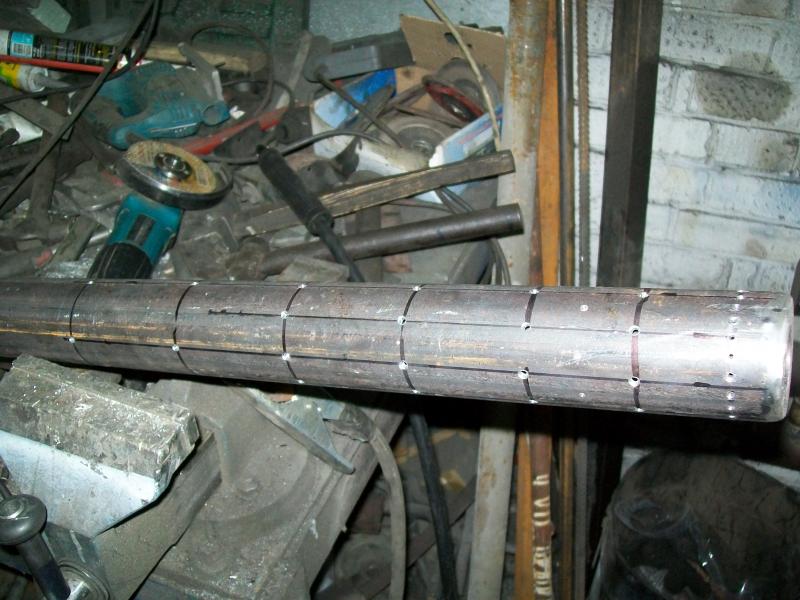

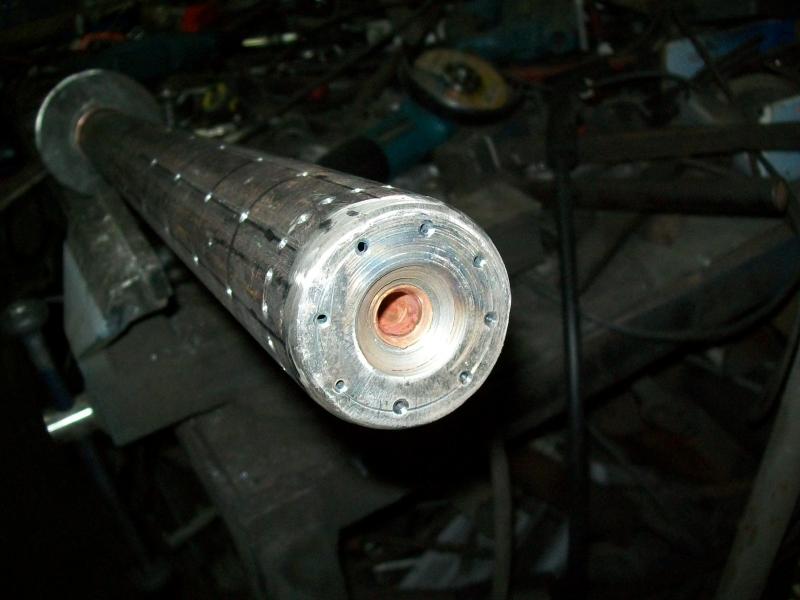

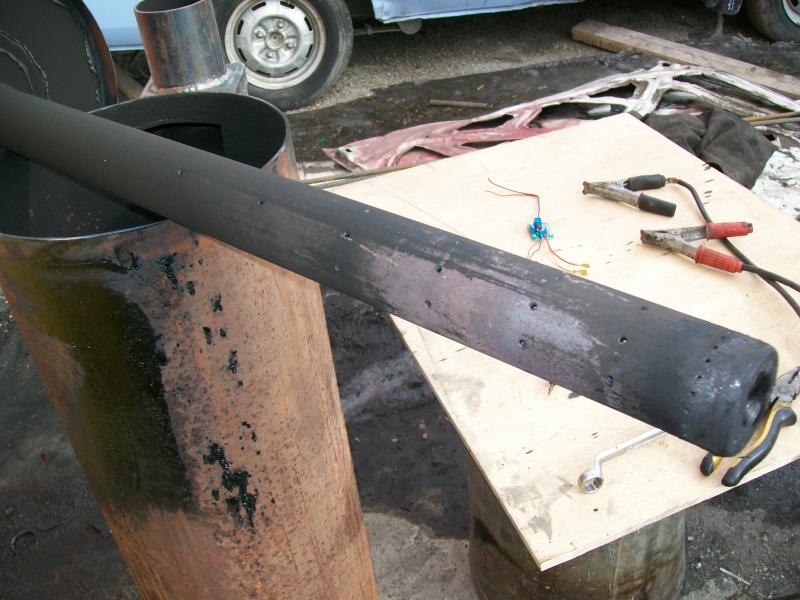

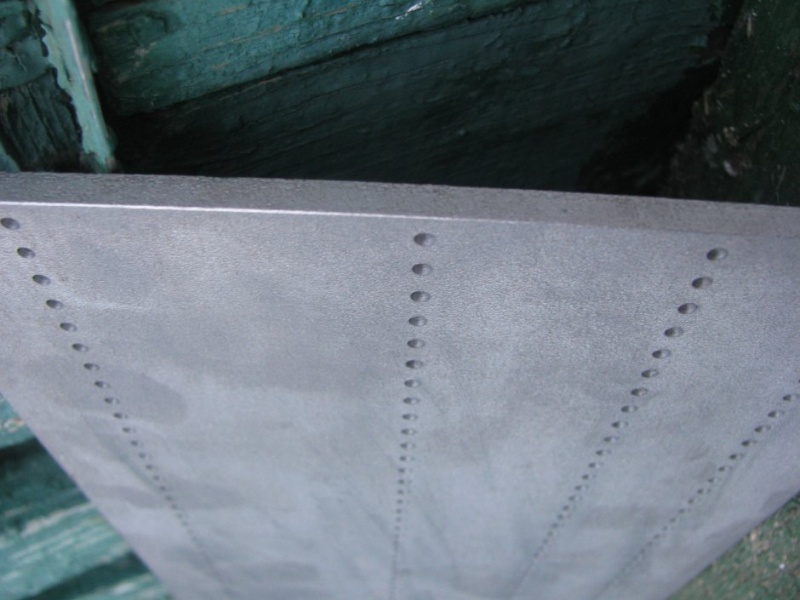

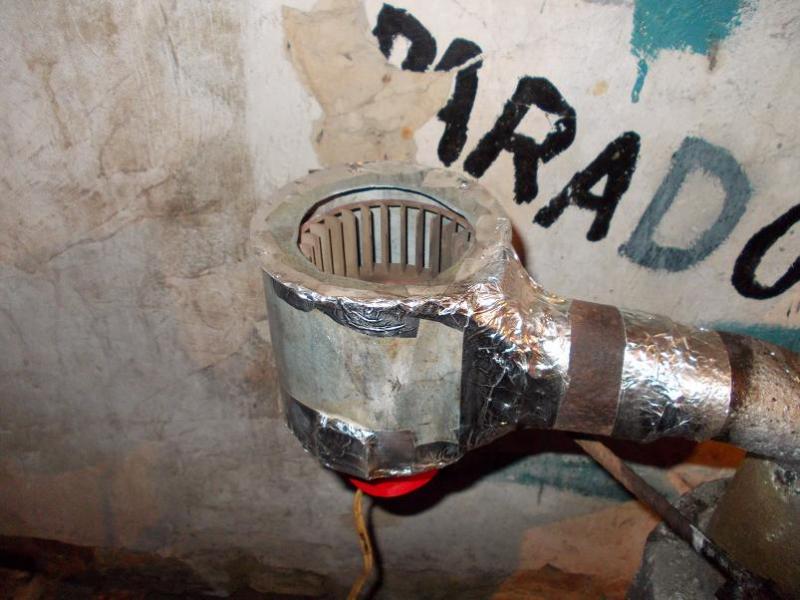

Собрал новый котел. Вчера был первый запуск. На дожигающей трубе сделал прорези, примерно, как у Кирила. Только в два ряда. подробных фоток нет. В выходные будут. На режим вышла очень быстро. горит чисто желтым пламенем(как солнце.), без синих, красных и т.д. цветов. прорези перого ряда закручивают смесь против часовой стрелки и вниз(под углом, а второго в противоположную. расход 1-1.2л/ч. Вот фотки пиролизной камеры(если она таковой является). сфоткал горение, но там лишь желтое солнышко)))
После выхода на режим первичный воздух отсутствует. Жаль температуру нечем померить. Выхлоп прозрачный. Системы отопления еще нет и котел запускался без воды. Есть только вопросы по расположению водяной рубашки. Схему котла выложу в выходные. есть небольшие доработки.
Камера была утеплена минватой isover(на скорую руку, первый пуск).
Камера раскалилась очень сильно... До желтого цвета, что аж металл светиться начал.

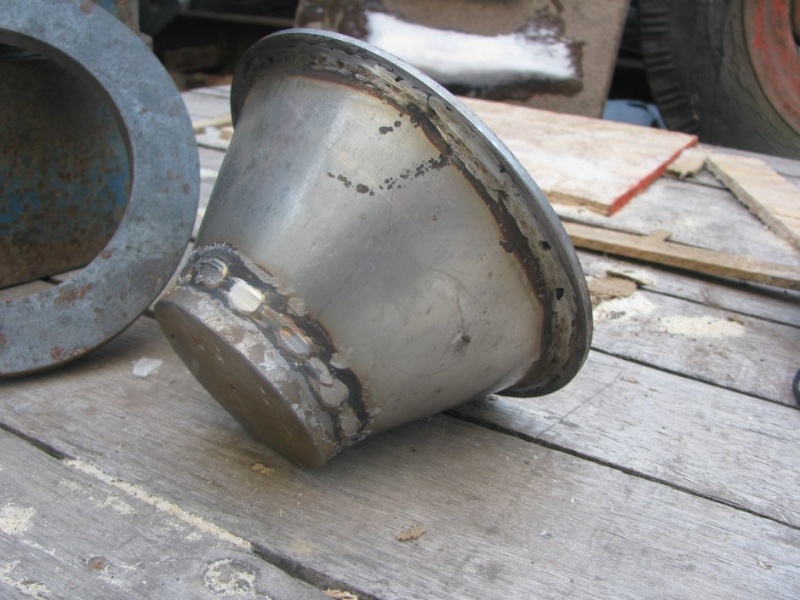

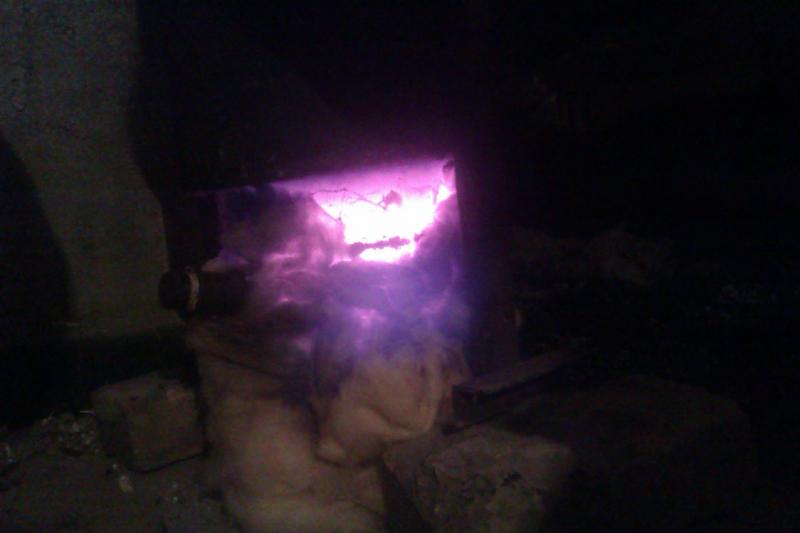

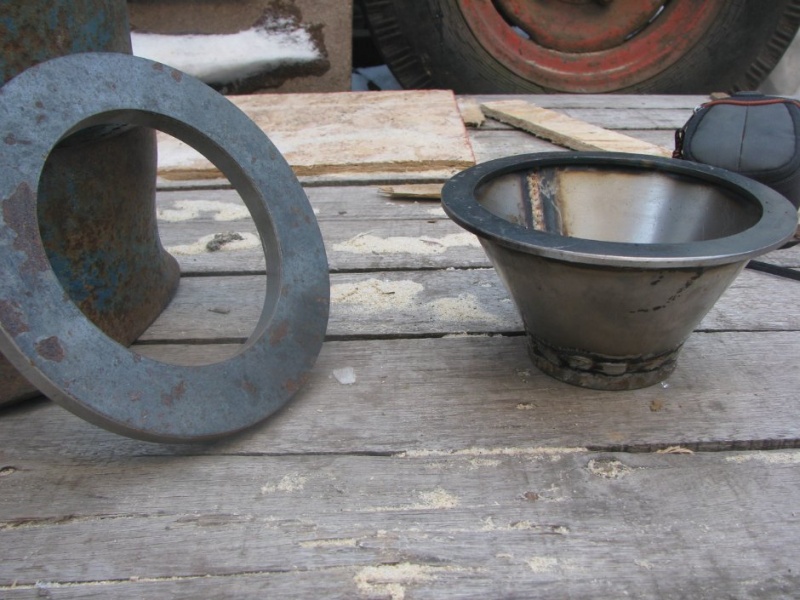

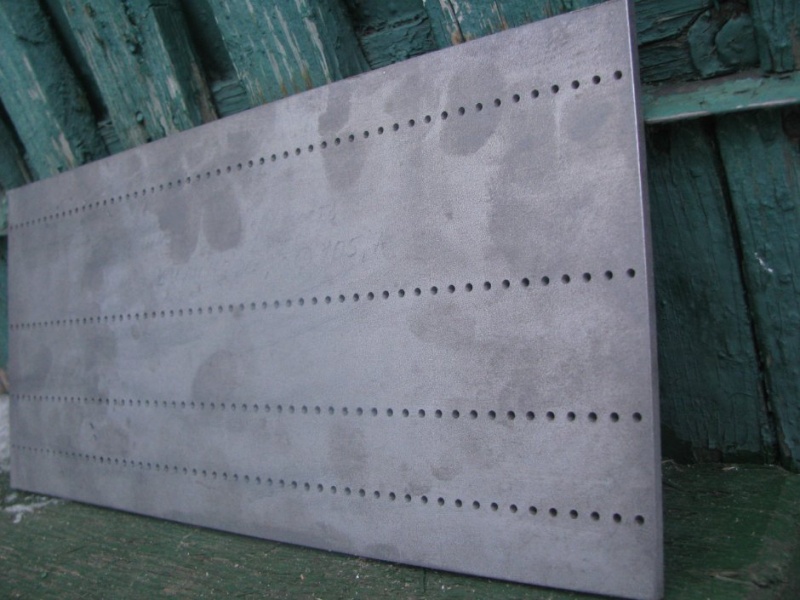

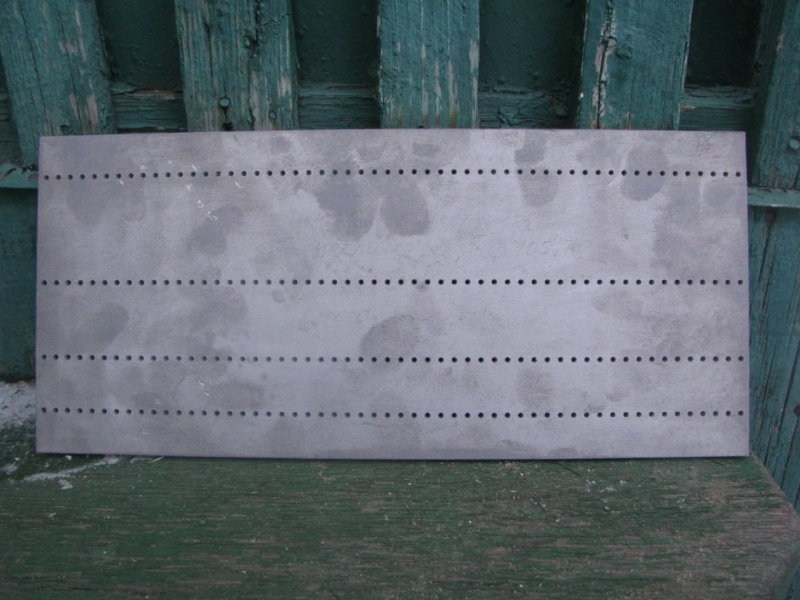

Согнули мне заготовку в кузне, раскалив в горне.

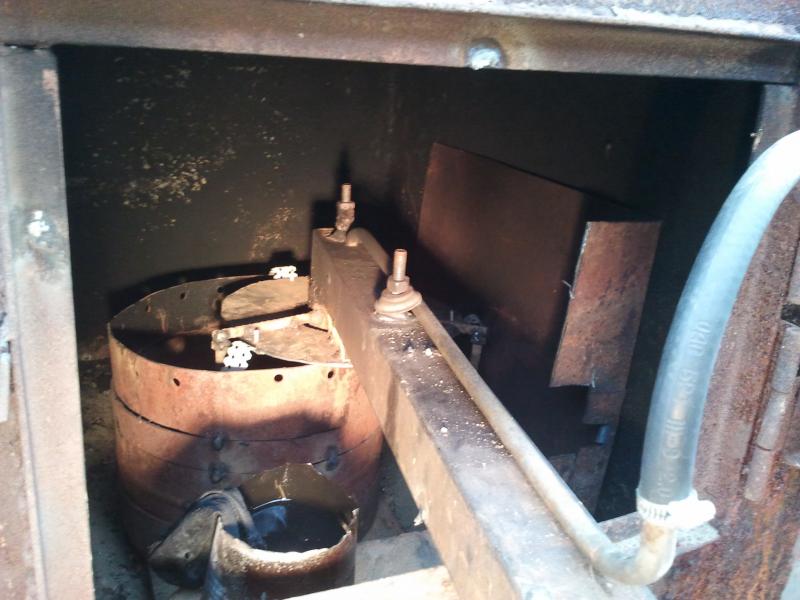

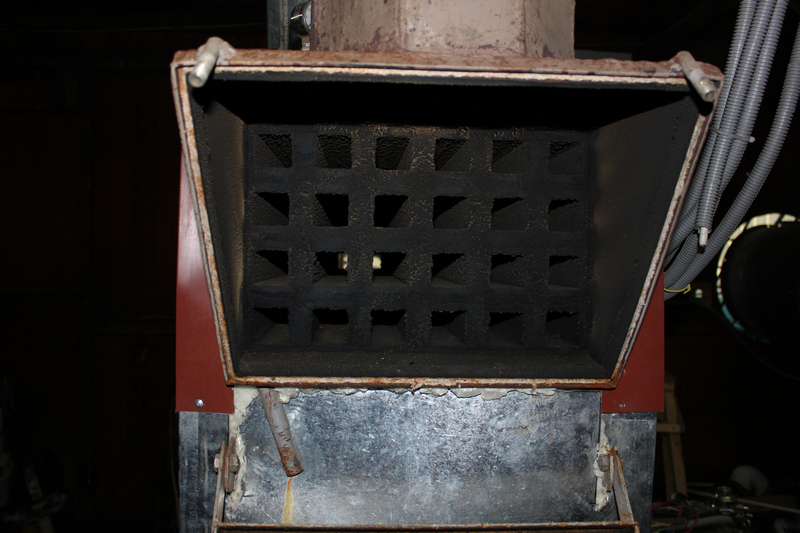

У меня их три . На первом фото подача сверху , расстояние от дна до дожигателя 5 см. Горит отлично, очень чутко реагирует на подачу масла ( как на газе ) , но чистить надо через 7-8 ч.
Стоит внутри бывшего дровяного котла . На втором фото подача сбоку , дожигатель от дна 12 см. Подача под дожигатель трубкой прям к его центру , но из-за обдува камеры сгорания образуется кока ( время работы между чистками 15 ч. ) . На третьем фото подача сверху от дна 10 см. перегорает в песок , фото собранной не делал т.к. стоит в дальних теплицах. Я туда пока не хожу - там пока ничего не высажено ( прошла пробные пуски и стоит ждет своего времени ) . Масло не фильтрую и не отстаиваю ( просто нет на это времени ) - камазовское и с легковушек с местных сто . Качество масла конечно играет роль, но в третьем варианте тоже масло перегорает в песок .



Доброго времени суток . Спасибо всем участникам форума за кучу полезной информации.

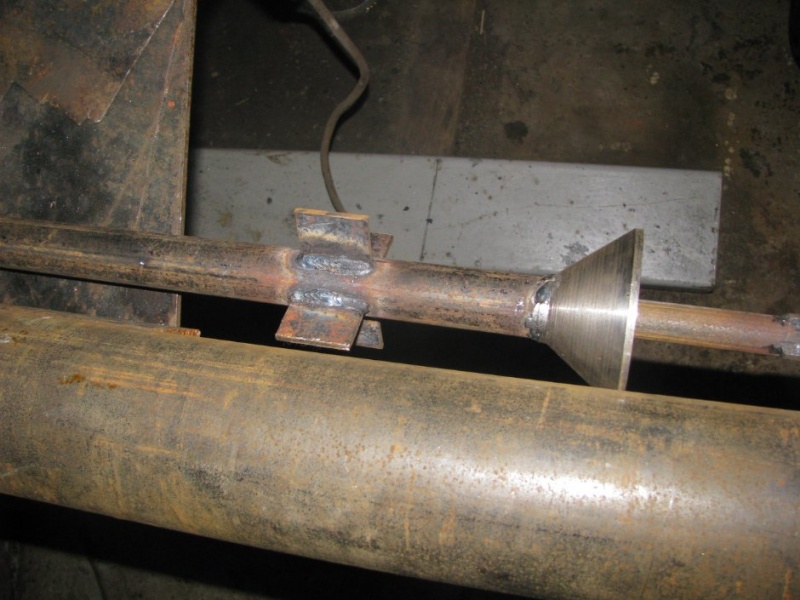

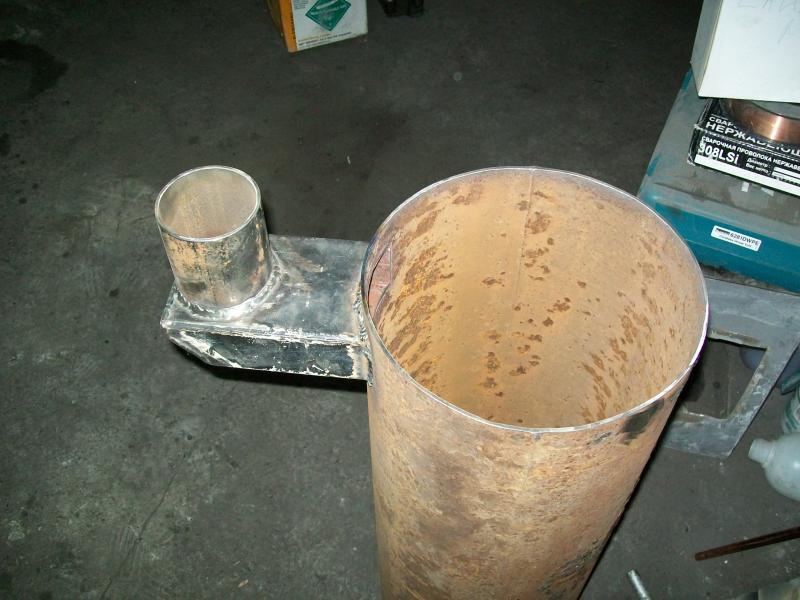

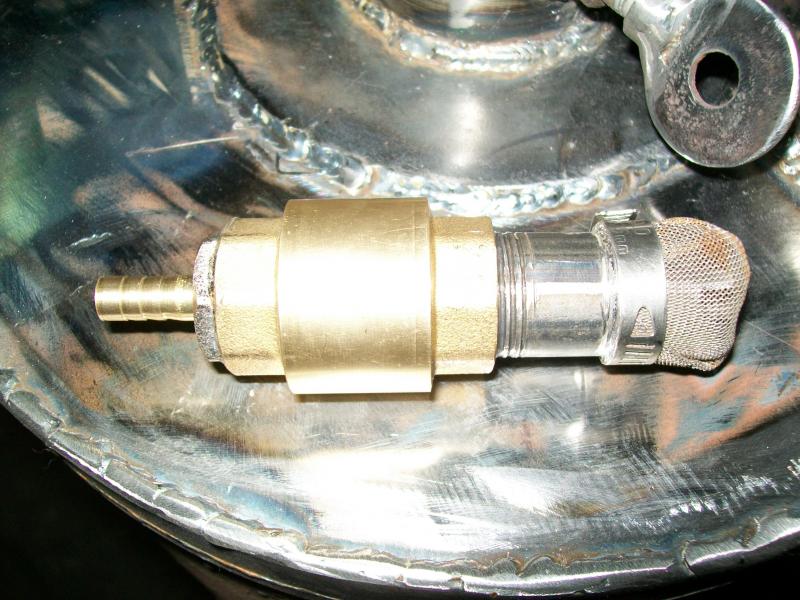

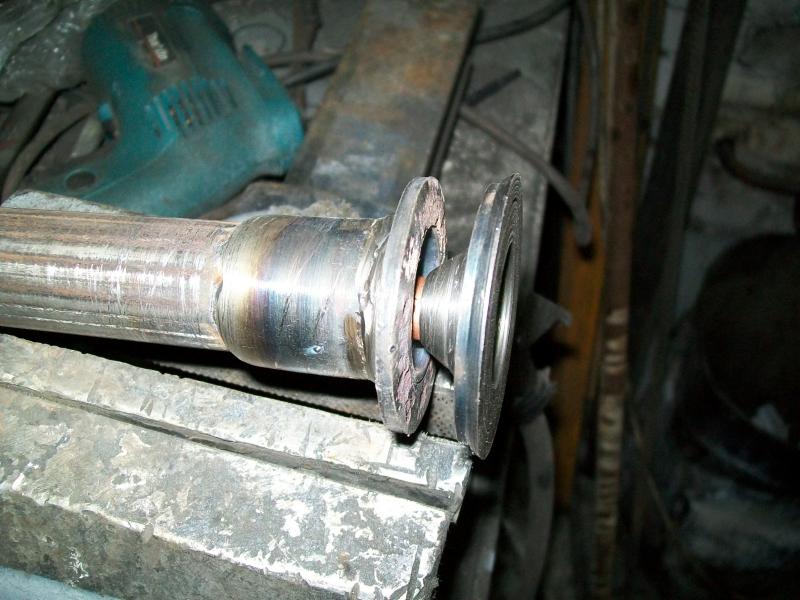

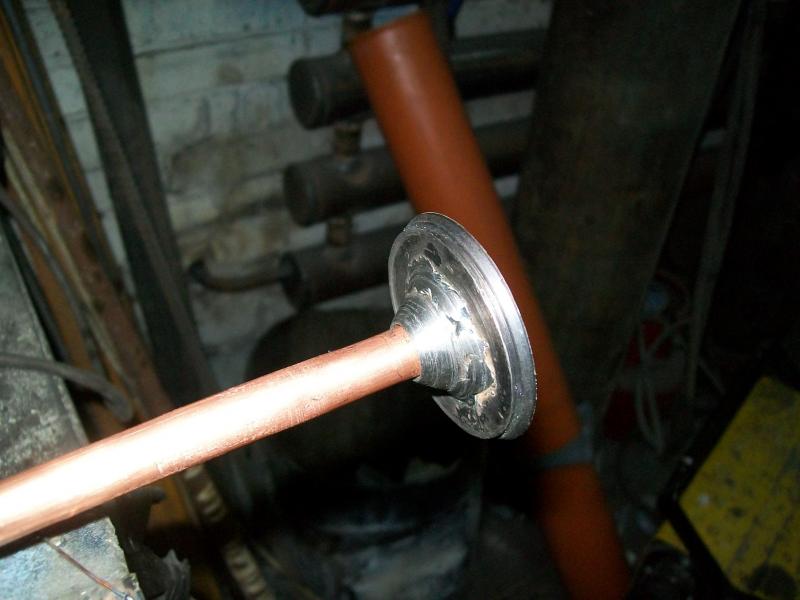

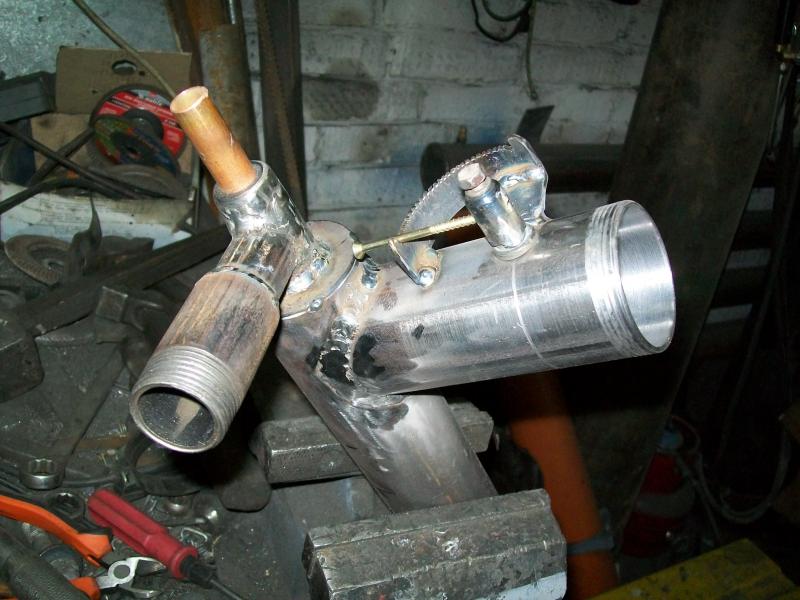

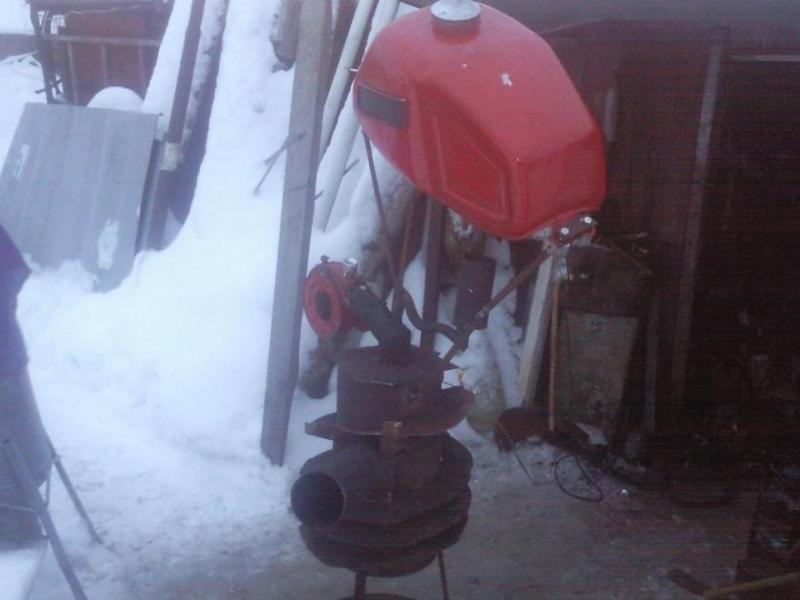

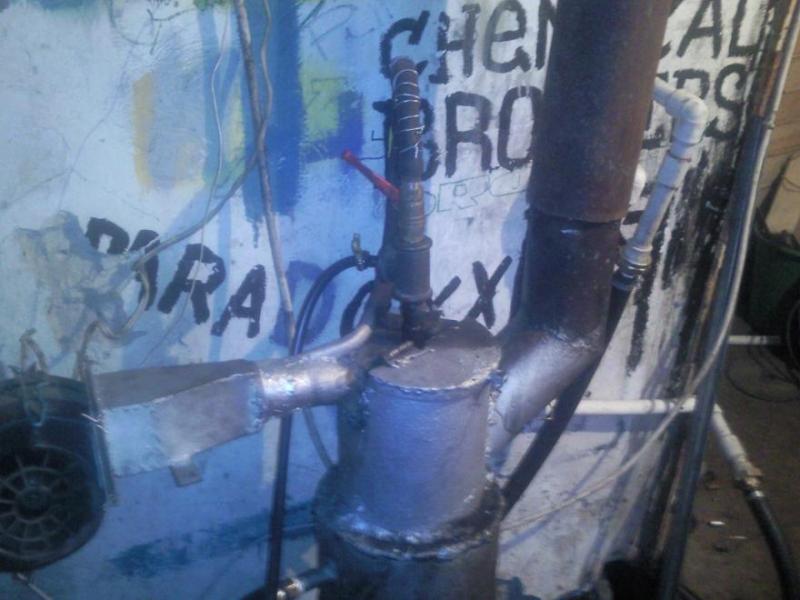

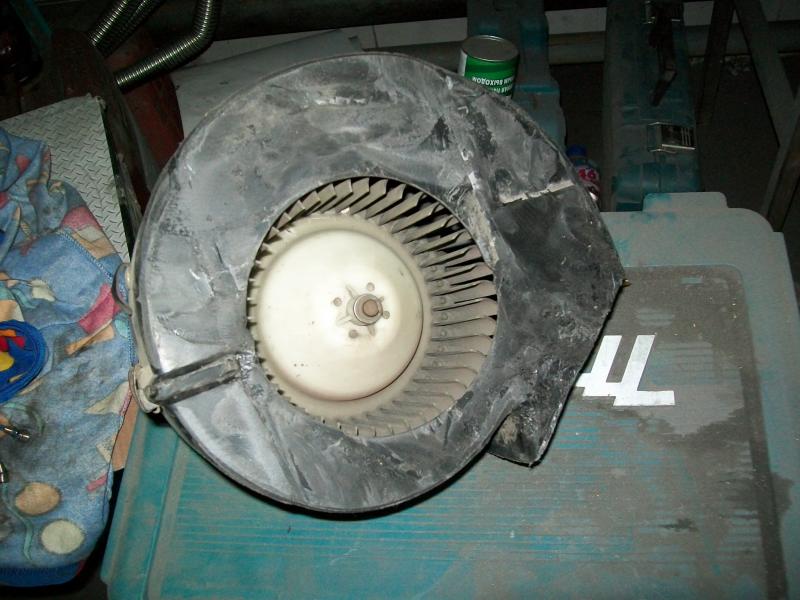

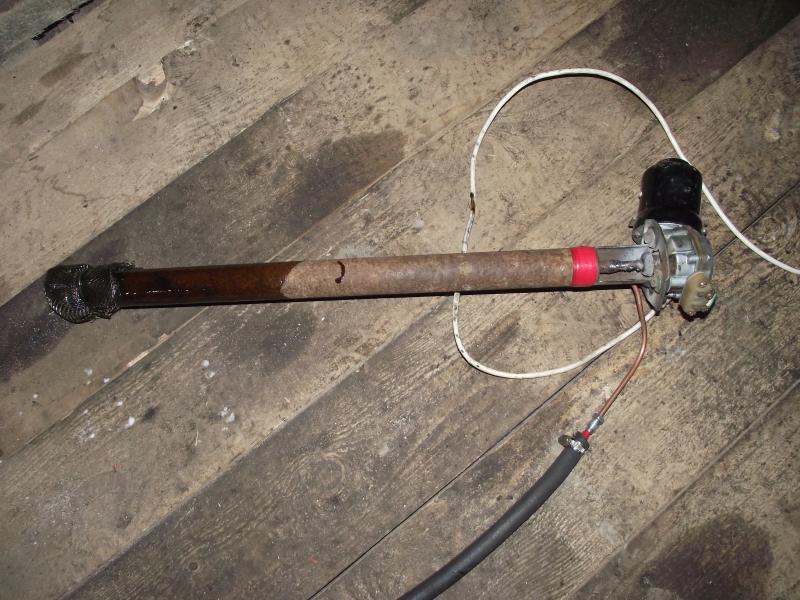

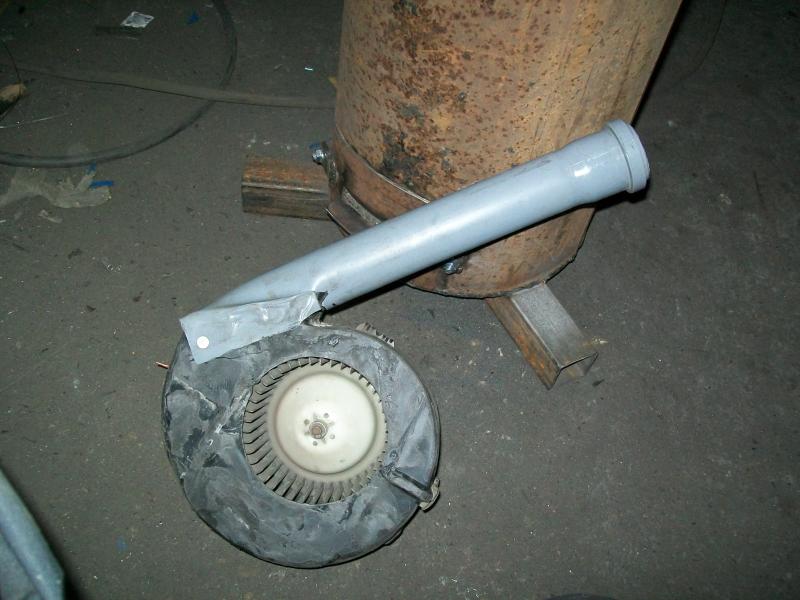

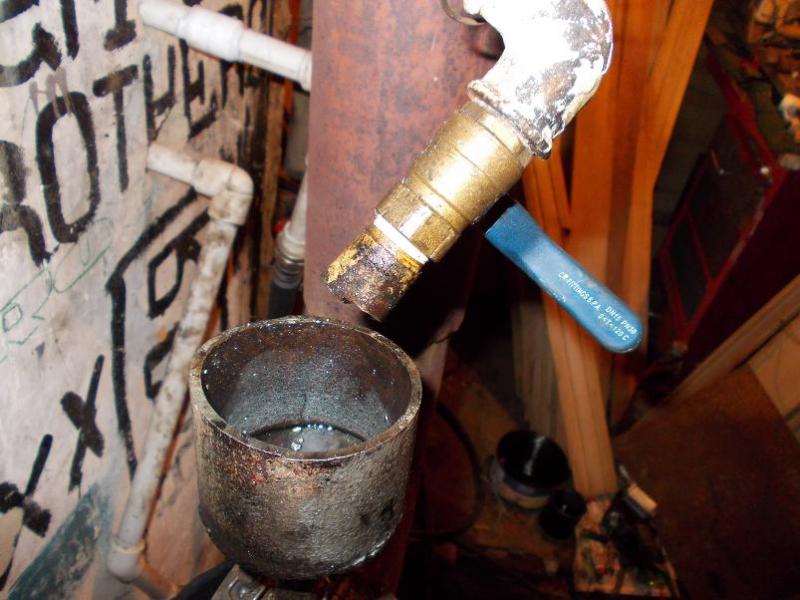

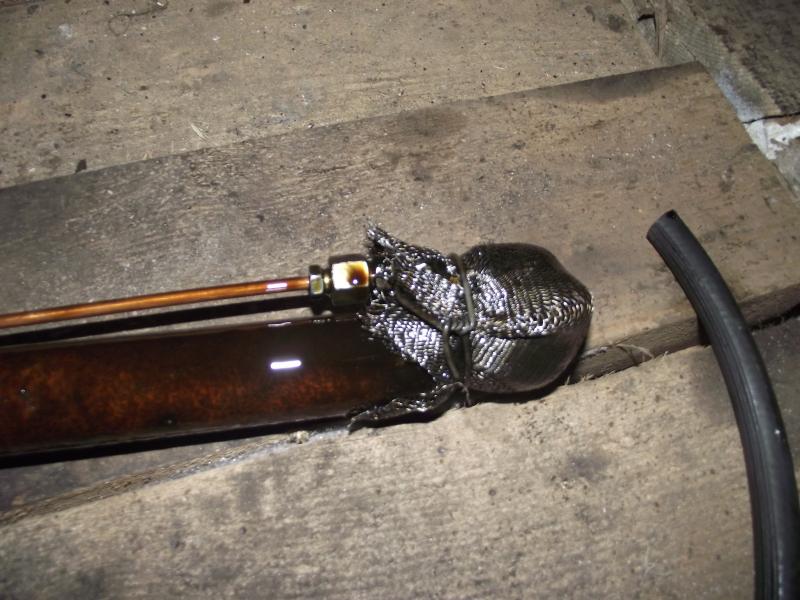

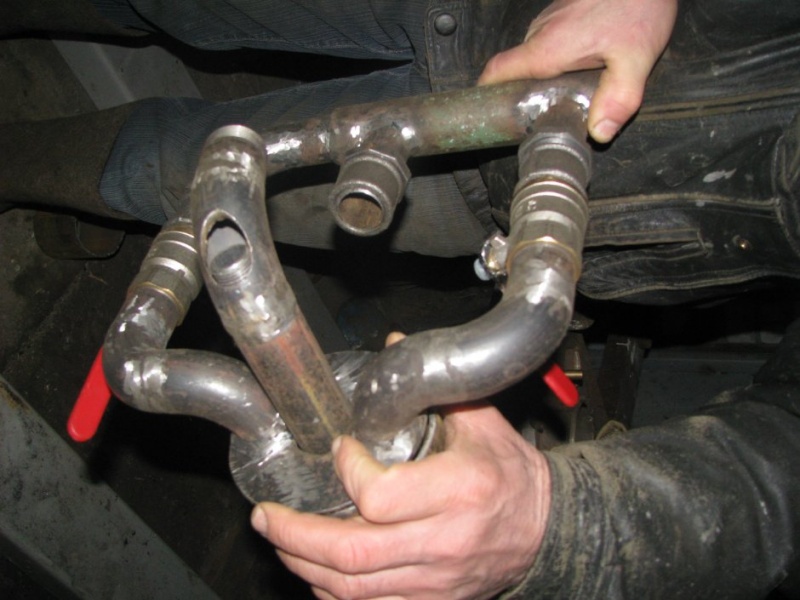

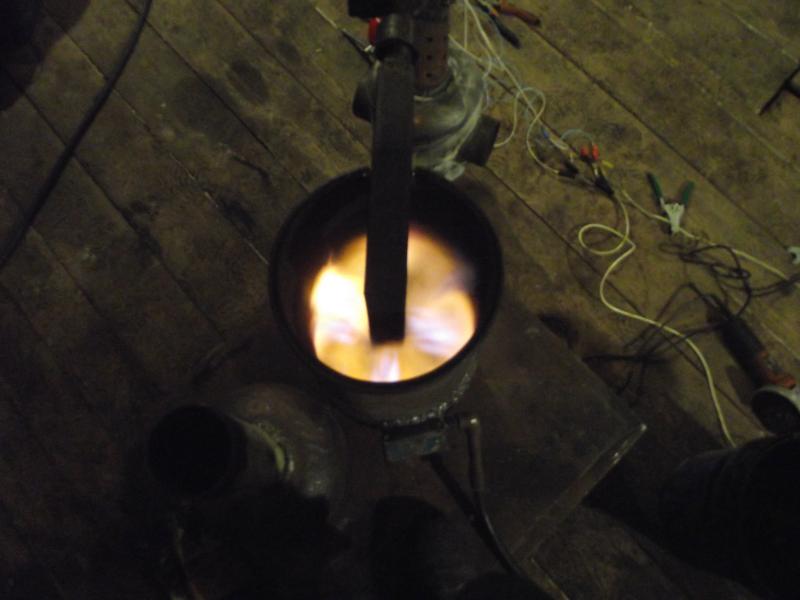

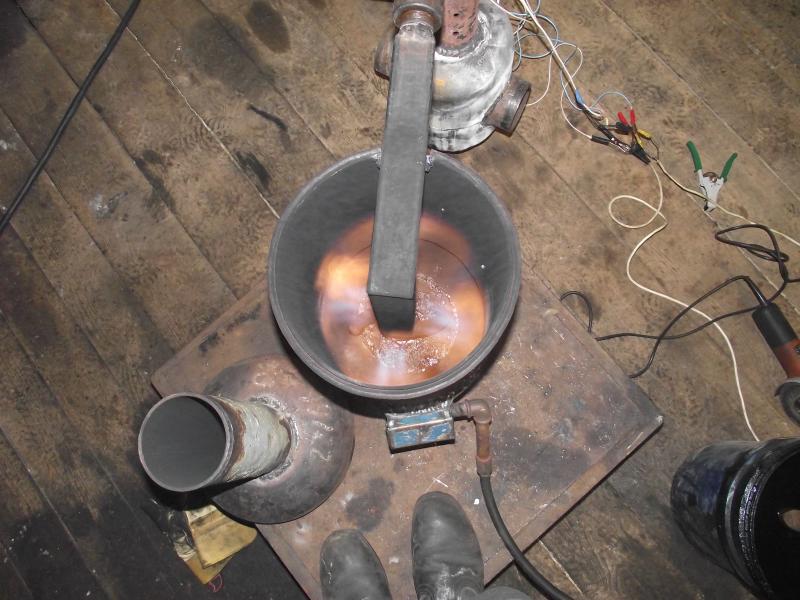

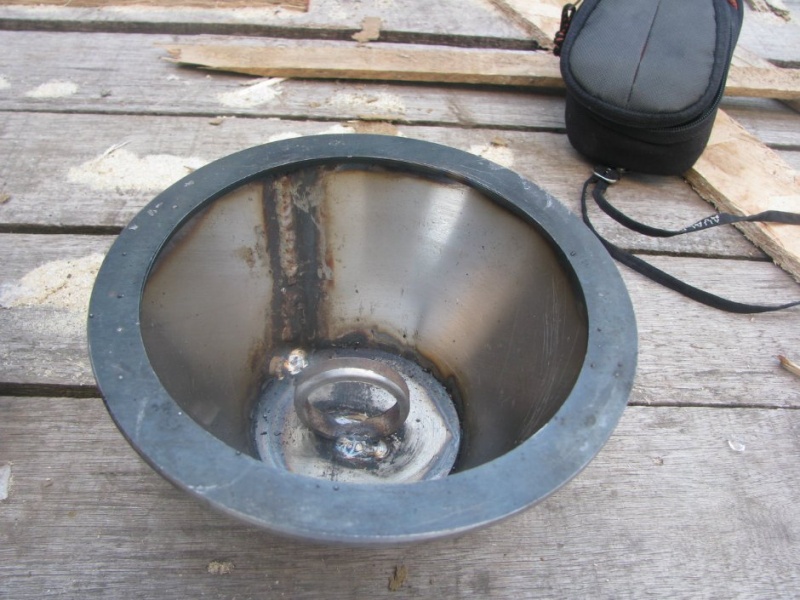

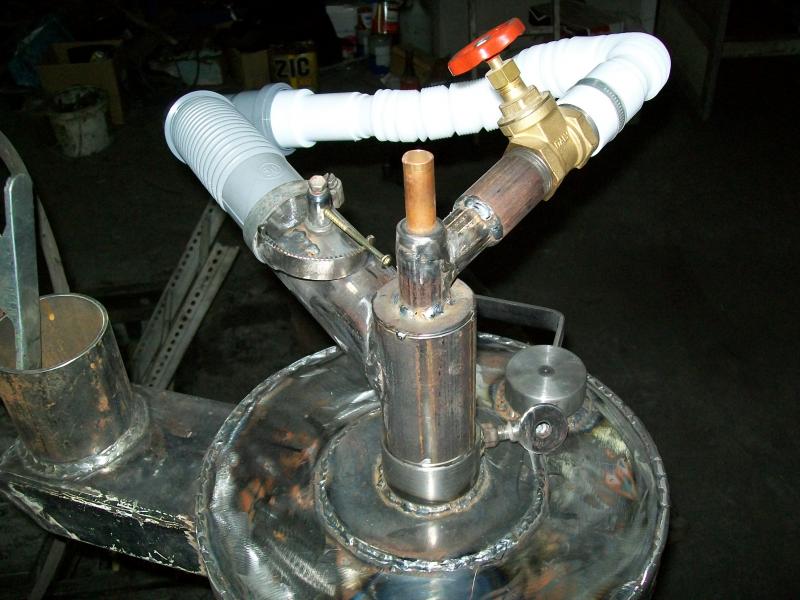

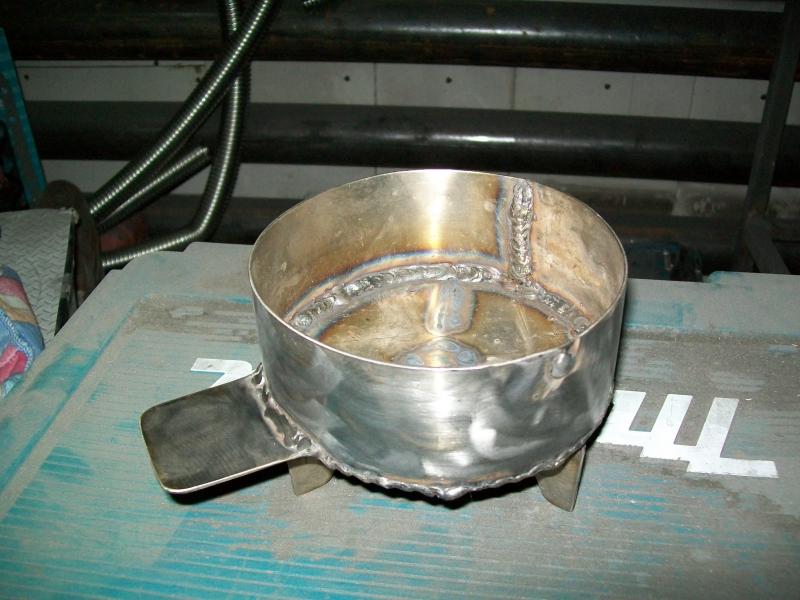

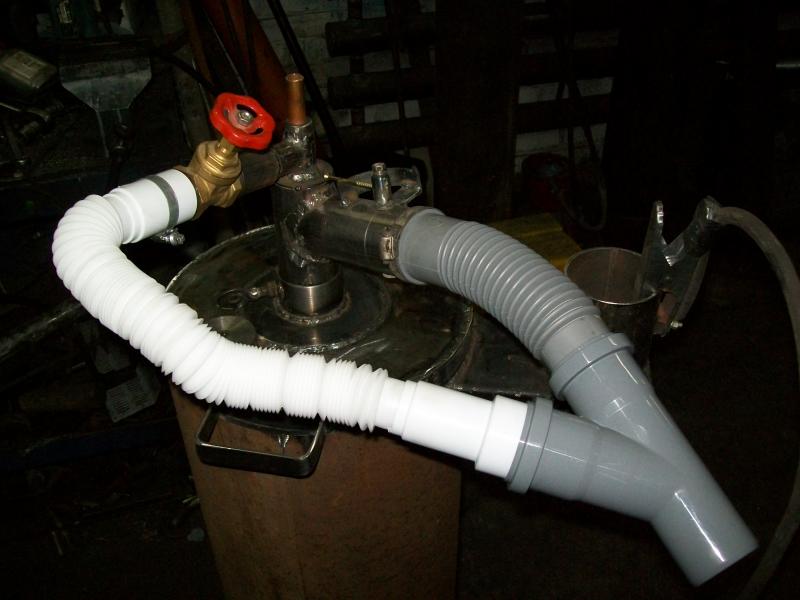

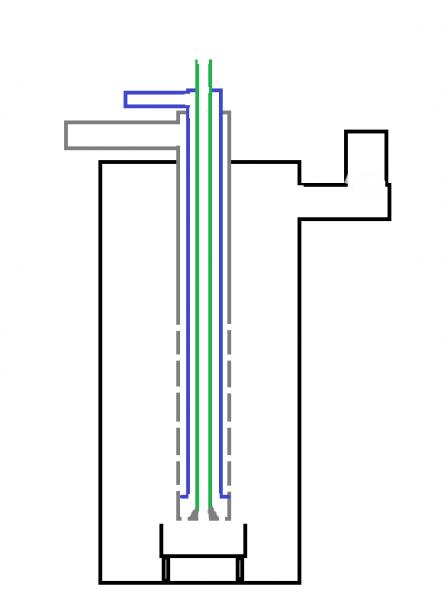

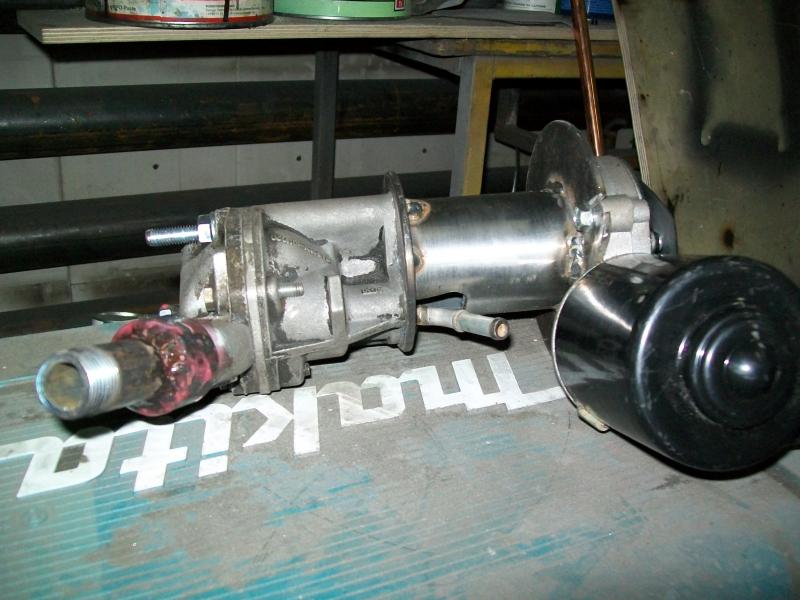

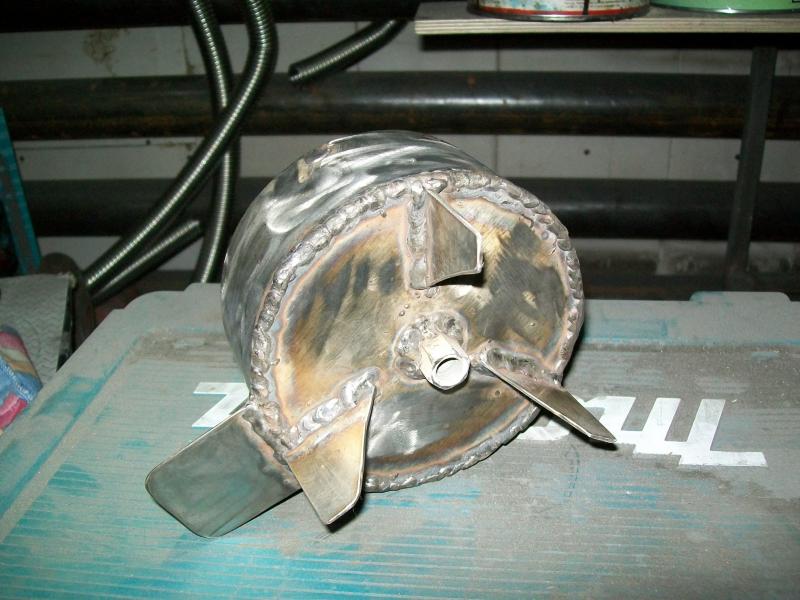

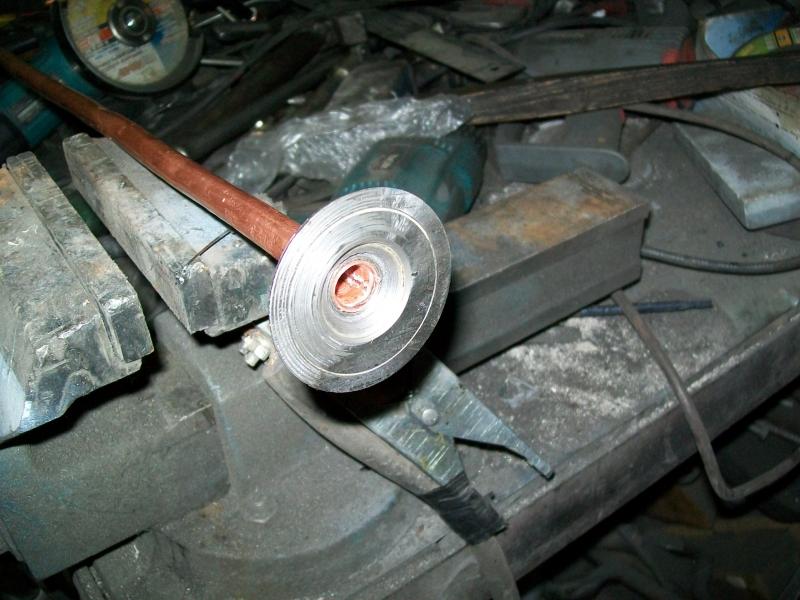

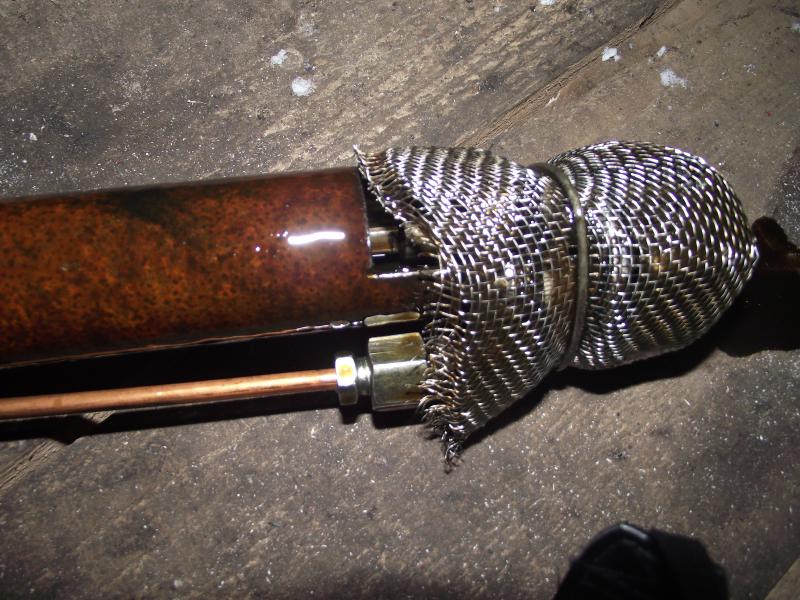

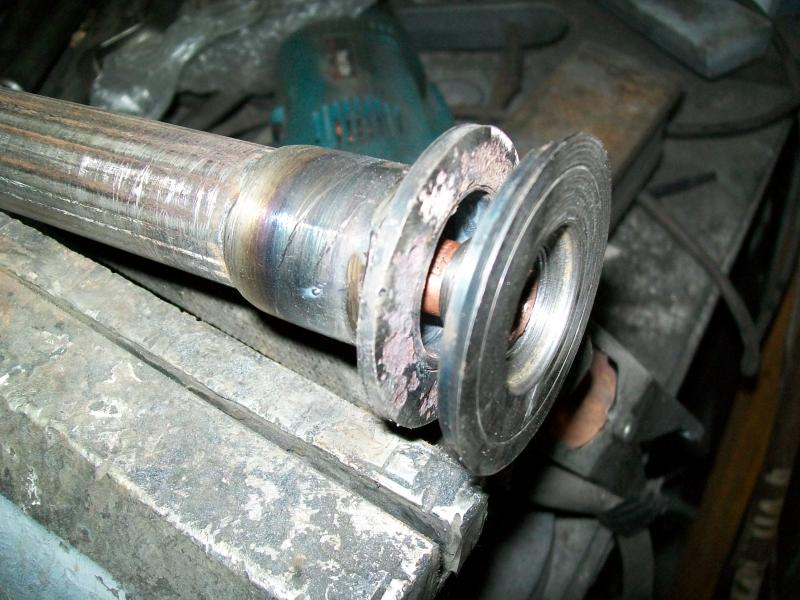

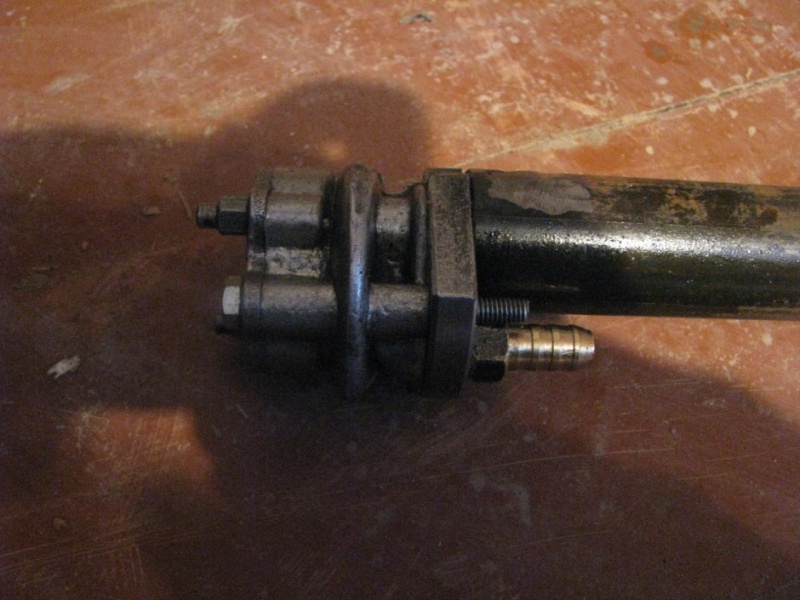

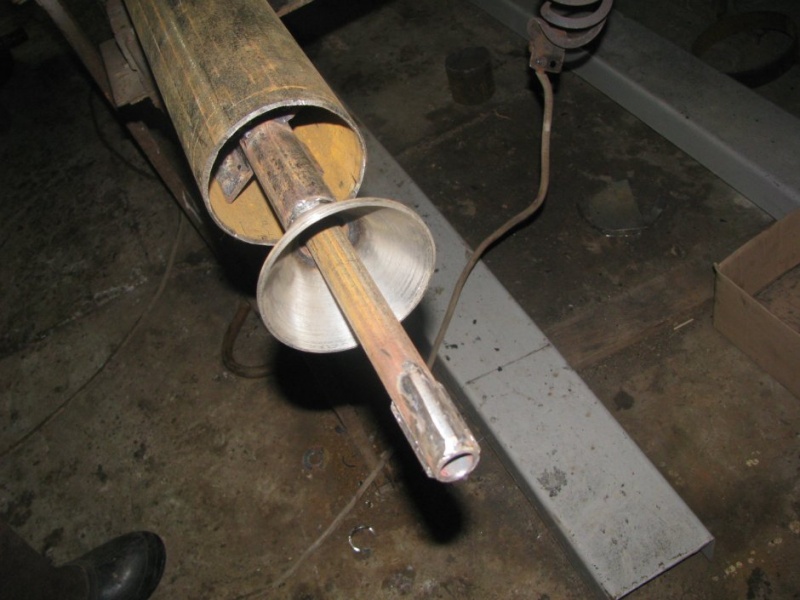

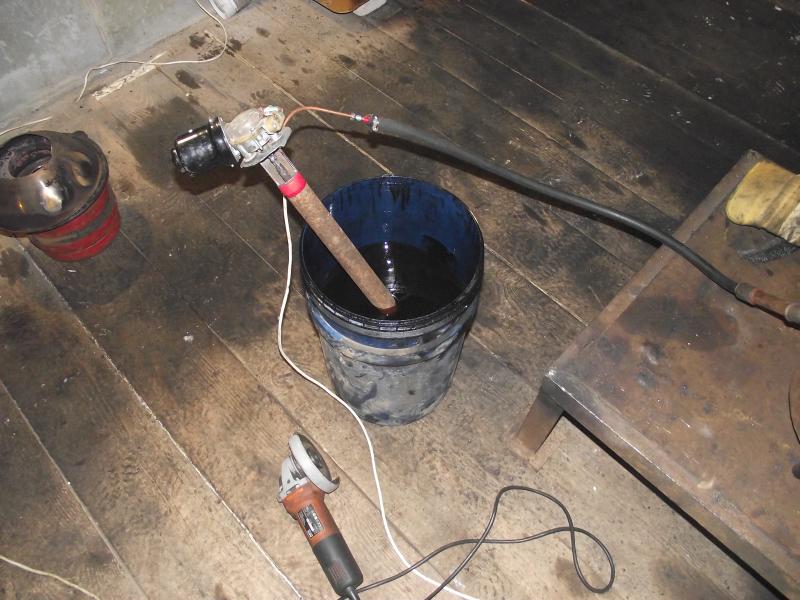

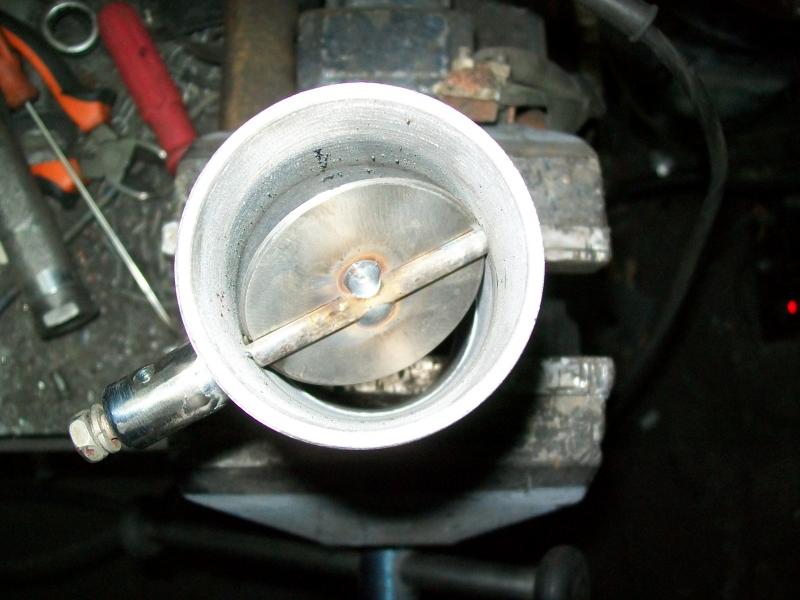

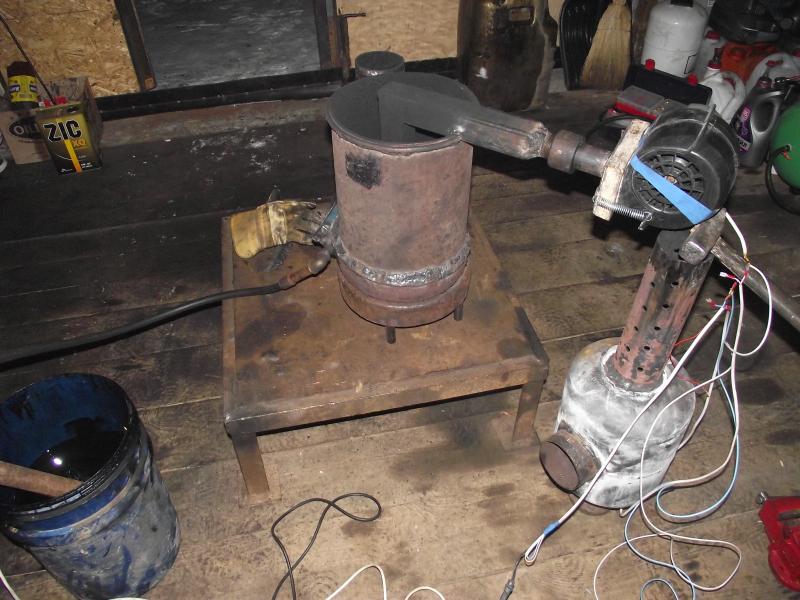

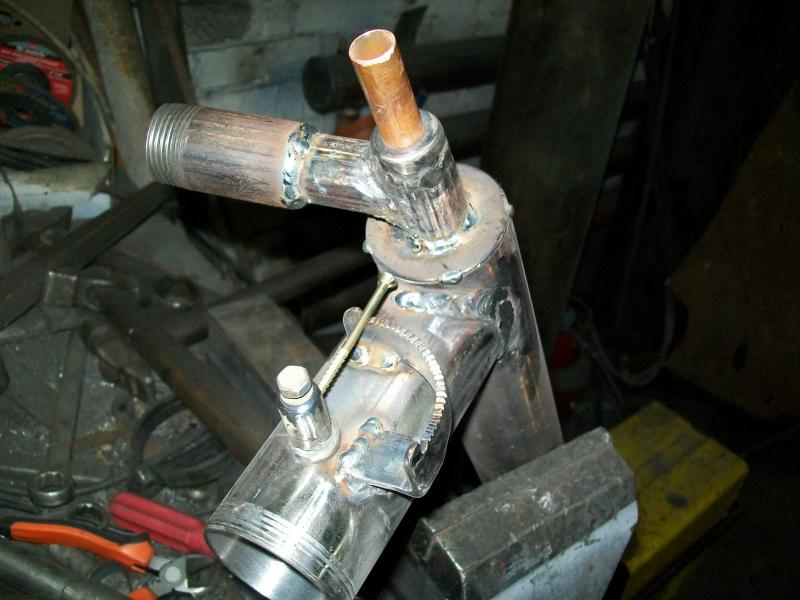

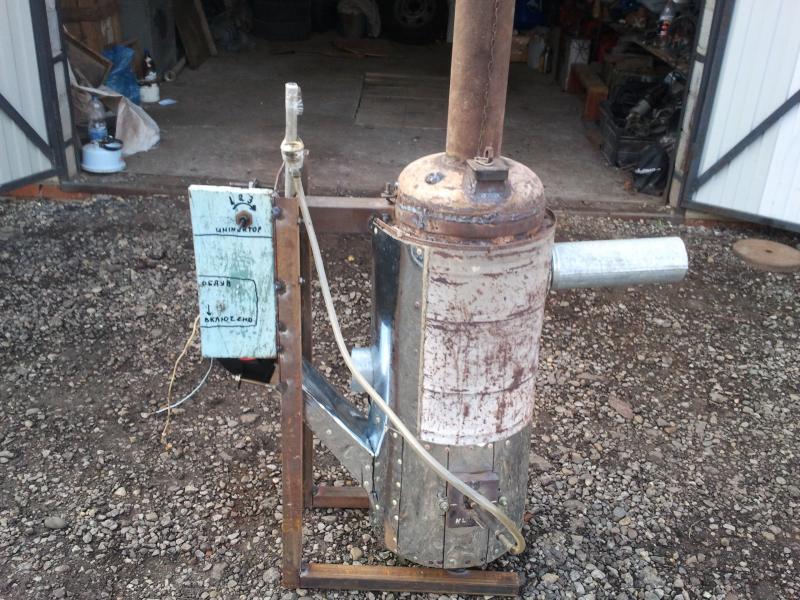

Сегодня я запустил свой первый котелок (хотя пока в режиме буржуйки). Корпус- труба на 300, дожигатель с внутренним ф50. Первичный воздух подается по трубе ф20,а внутри проходит медная трубка подачи масла на 12. Попадались высказывания про раздельную подачу масла и первички,вот я и решил поэкспериментировать. Первичный воздух подается из торца дожигателя через отверстия ф2мм. Тарелка из нержи толщиной миллиметра полтора. Наддув улиткой от печки иномарки, подача масла маслонасосом от ВАЗа, состыкованным с моторчиком дворников ВАЗ 08. Регулировка подачи- оборотами моторчика через регулируемый стабилизатор. Внутри планируется намотать теплообменник из гофрированной нержавейки ф32мм. Регулировка режимов не особенно важна, больше интересует режим максимальной мощности, котел будет нагревать воду в 16-ти кубовом бассейне.
Восторгу нет предела, ведь заработал с первой попытки. Однако есть и непонятки. Пламя бледно-голубое, внутри котла почти темно, это, вроде как, не очень хорошо. За сорок минут сожрал около двух литров отработки. Стоять рядом с котлом невозможно, но стенки не красные, по крайней мере, на улице это не различимо. А вот верхняя крышка и выхлопной патрубок посинели от нагрева. Т.е.,нужно ставить диск перед выхлопной трубой? ВЫход на режим минут 15- это много? Не горит самый нижний ряд отверстий,зато горят самые верхние, тоже не совсем понятно...
Фото составных частей и размеры выложу завтра, остались на рабочем компе. Сегодня совсем немного. Пытался заснять на видео пламя,но фотик просто его не увидел...



Добавлю фото.

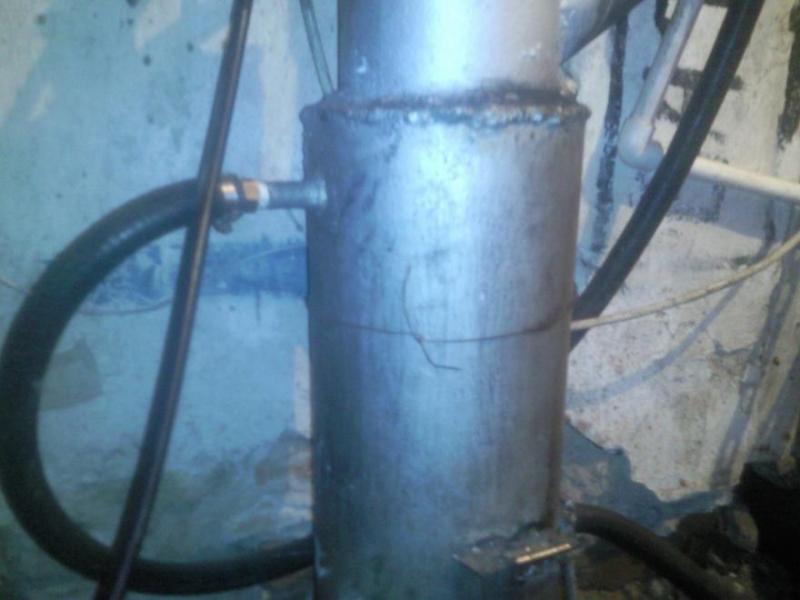

Вот он,перетерпел уйму изменений конструкции.



А такая буржуечка в гараже стоит, выхлоп у неё идет в бочку,которая стоит на подставке,на вису,а из бочки(200 литров) уже на улицу)вроде теплообменника)греется до 150 градусов,примерно.

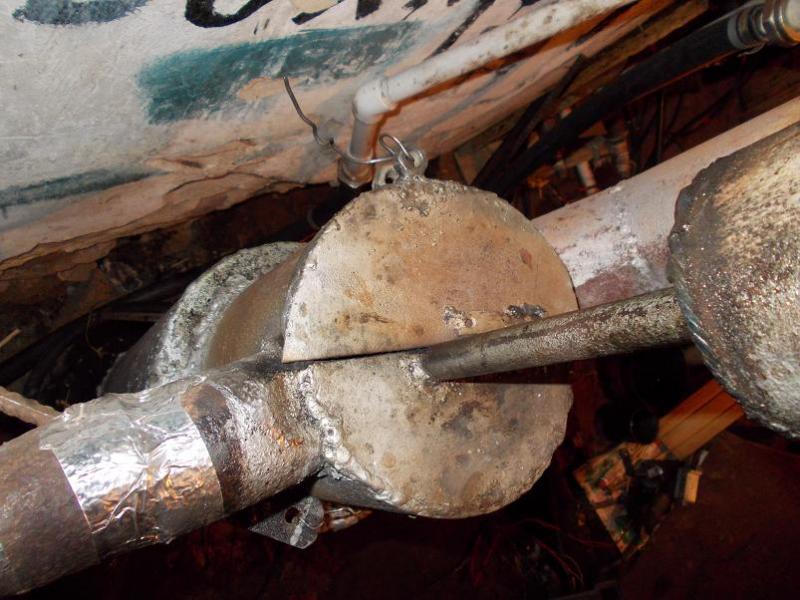

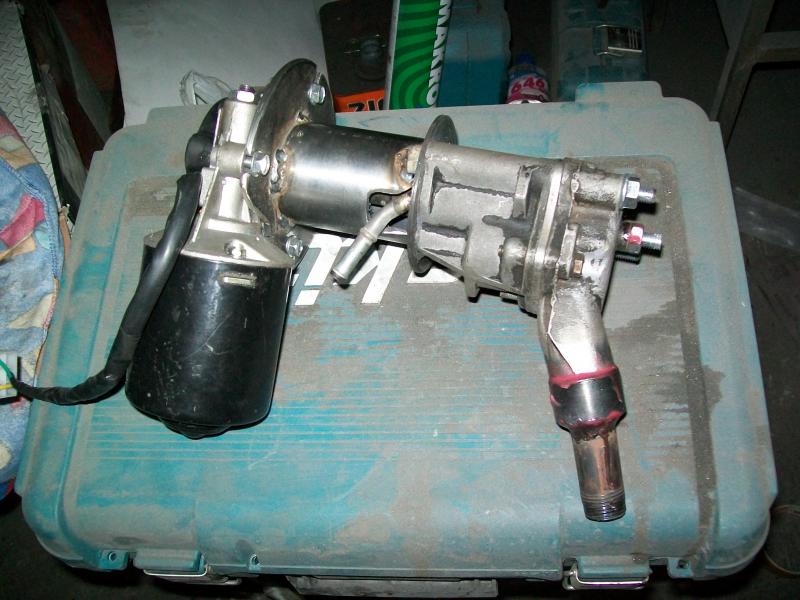

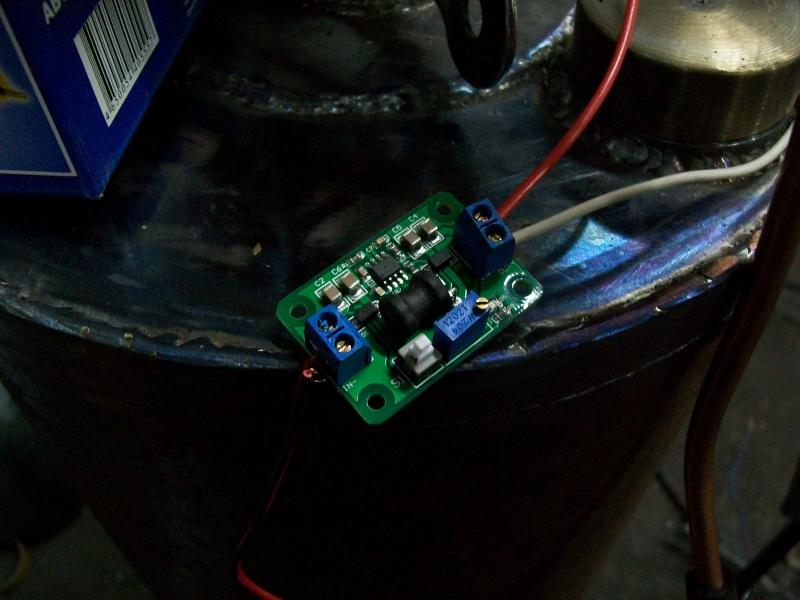

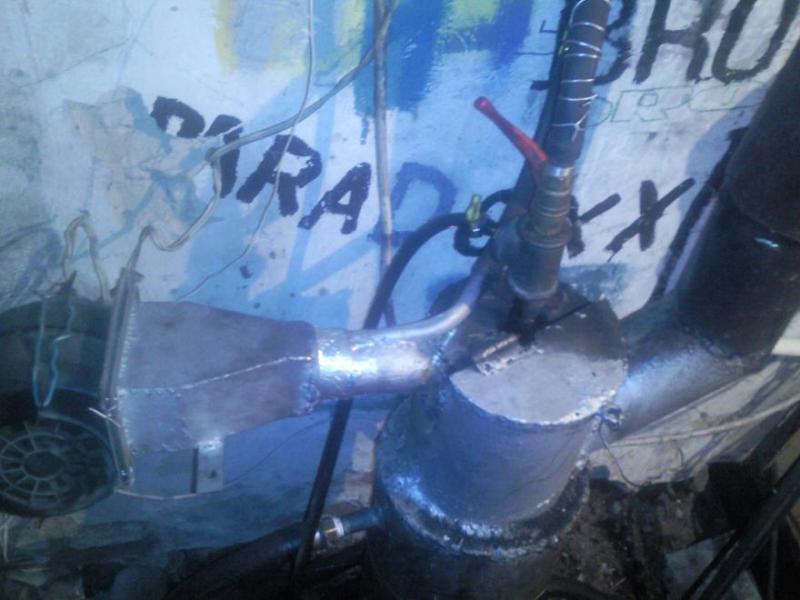

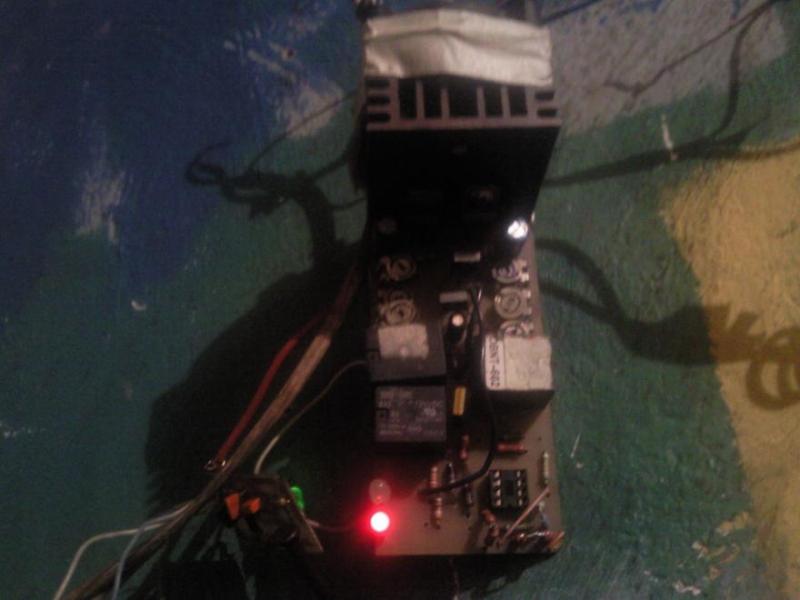

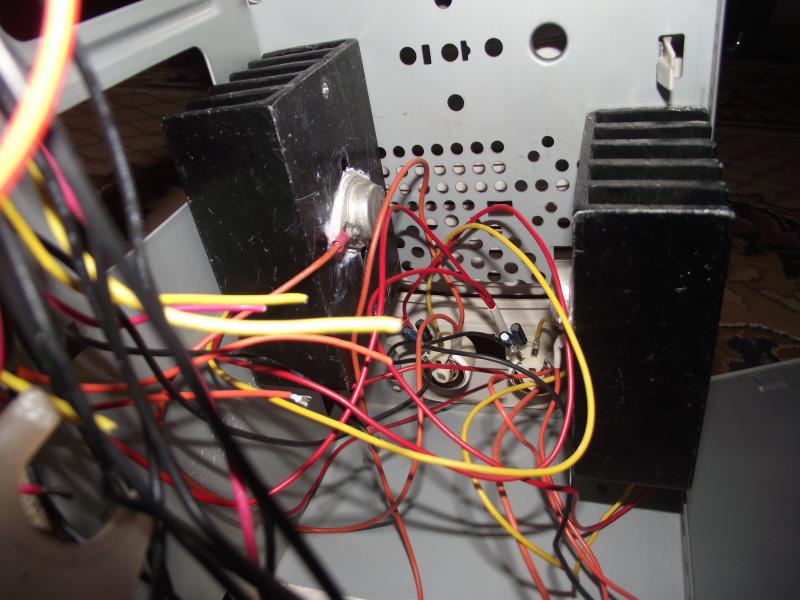

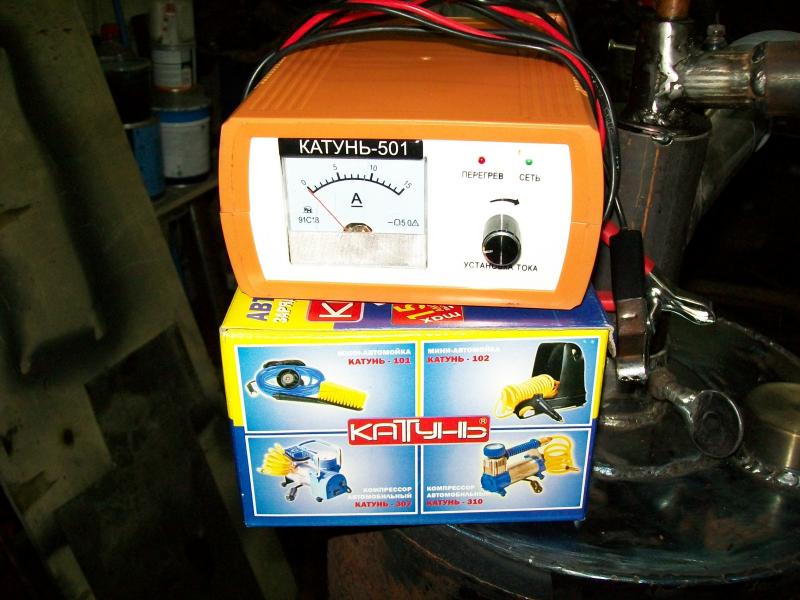

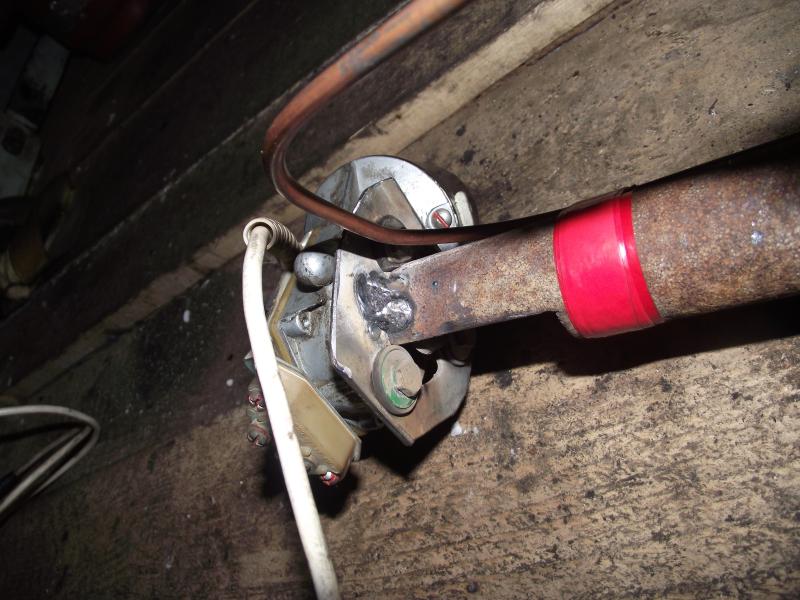

С управлением наддувом и подачей масла сильно не стал заморачиваться. Приобрел автомобильное зарядное с плавной регулировкой зарядного тока (1000р) и регулируемый стабилизатор напряжения (250р). Входное напряжение стабилизатора 4-24В,выходное почти от 0В и до 20В,ток 2.5А,кратковременно 4.5А. Мотор вентилятора подключаю напрямую к зарядному (туда же и вход стабилизатора). Моторчик стеклоочистителя с насосом подключаю к выходу стабилизатора. У этого моторчика есть два плюсовых провода питания,для максимальных оборотов и пониженных. Я подключился к проводу пониженных оборотов и мотор устойчиво работает при 3В питания. Таким образом,вентилятор регулируется поворотом ручки на заряднике, при этом стабилизатор никак не реагирует на изменение входного напряжения,держит заданные 3-3.5В.

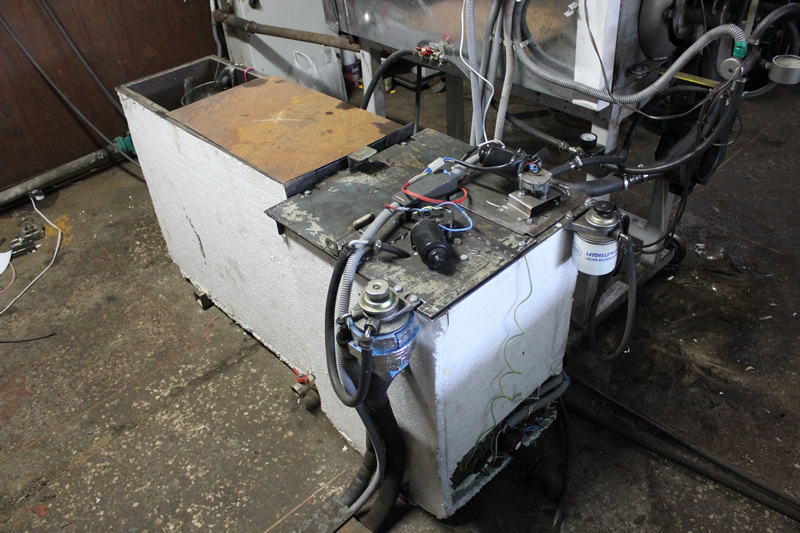

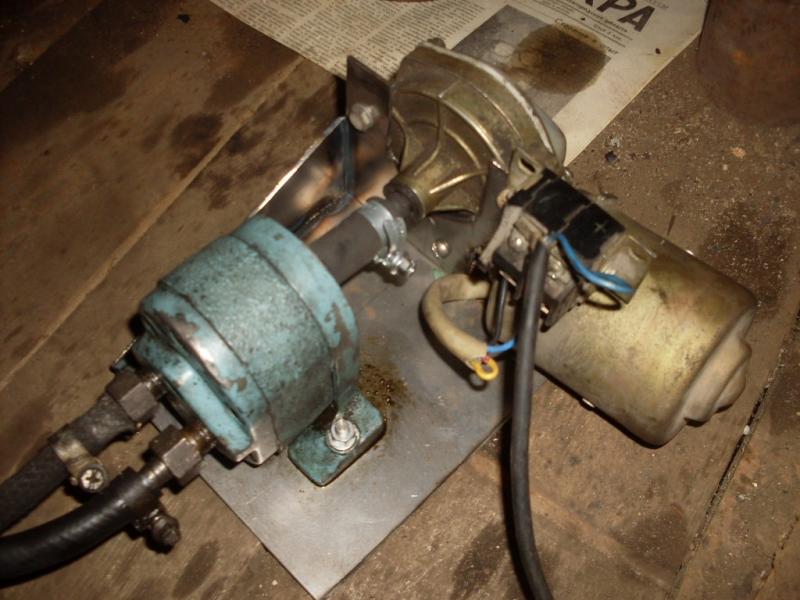

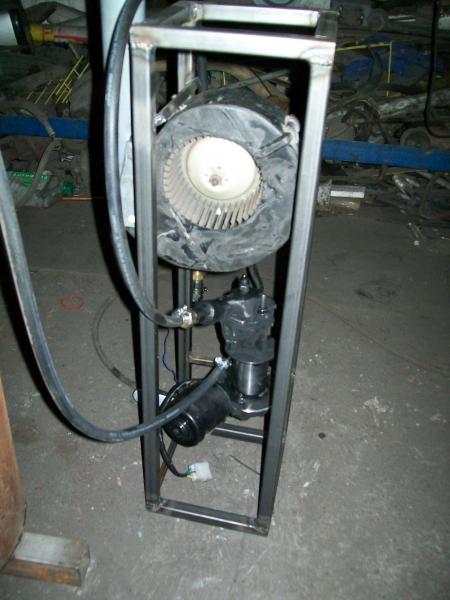

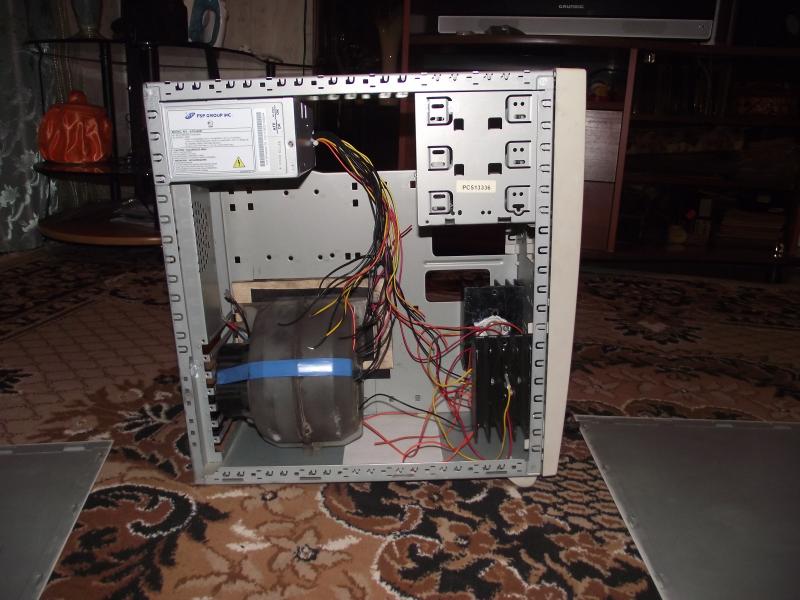

Решил собрать в один блок наддув и подачу масла. Зарядник и стабилизатор разместятся там же. Возможно,на зиму, котел будет перемещаться в гараж, для его отопления...
