Наддув. Вентиляторы наддува.

FG-белый, EN-красный



Не нужны.



Спасибо, попробую завтра подключить



В данном примере(и не только), не стоит ориентироваться на цветовую маркировку проводов.
Т.к. вентилятор Б/У, то и разъем(мама) самодельный, где могут быть любые провода по цвету и установлены в разной последовательности.
Для вас показатель правильности подключения, это подписи на контроллере.
В вашем контроллере, 4pin_ый разъем управления:
GND – общий (-);
EN – не помню;
PWM – управление по ШИМ;
FG – выход с таходатчика.

Для начала, проверьте работоспособность вашей покупки.
- Питание: толстые провода + красный и - черный
- PWM через резистор 10кОм, подключите на + питания
- Подайте на фан питание, он должен “запустится” на максимальные обороты.

Естественно, БП должен быть мощным, а рядом с вентилятором не должно быть предметов которые без труда могут засосаться в фан, во избежание повреждения крыльчатки. Не смотрите, что он маленький, он довольно таки мощный.

Если все в порядке, то подключайте ГИ (18кГц) для управления оборотами
- PWM
- GND

Удачи!



нашел один из ваших постов про распиновку. Вчера сосед получил такой же вентилятор. Вот сидим и думаем на что ориентироваться. На распиновку по счету, расположению проводов или цветовую распиновку. Проводить эксперимент научного тыка поссыкиваем. Боимся спалить его. Немного не совпадает ваша и моя цветовая схема. Зеленый и оранжевый не на тех местах как в вашем описании
П.С. за грязные ногти не пинать. Знаю, исправлюсь



Sandalik46, совсем недавно уже писали о данном вентиляторе.
Повторяю, я никогда тупо, не ориентируюсь на цветовую маркировку, особенно Китайскую, поэтому следую определенным правилам:
- Если есть возможность, то ищу документацию.
- Изучаю рекомендации по подключению на страничке продавца.
- Смотрю отзывы о данном товаре и его испытаниях.
- Придерживаюсь некоторых правил, а именно:
питание, обычно выполняют на краях разъема (не всегда);
минус делают в темных тонах (черный, серый);
плюс питания – первый провод красный, второй – оранжевый и др.
- и т.д.

Проведите испытания вашего экземпляра фана.
В начале, раздельно для каждого вентилятора.
Первый fan
- питание подайте на черный и красный провода;
- вентилятор должен запуститься на максимальные обороты;
- определяем вход PWM-1, для этого, поочередно замыкаем провода желтый и синий на землю (-) при работающем fan1.
В том случае, когда вентилятор остановиться, и будем провод управления оборотами по PWM;
- записали.
Второй fan
- если подключение симметрично, то питание - серый минус, а зеленый плюс;
- дальше аналогично как с первым;
- записали и поделились.



Спасибо. Большое спасибо. На данный момент не доступен сейчас БП. Можно ли произвести испытание на автомобильном АКБ? Грубо говоря стоя у капота. Машина на подземном паркинге. Проверил бы, записал бы и отдал вент.



Можно если осторожно.
Аккумулятор у нас стартерный, ток большой может выдержать, поэтому аккуратно подключайтесь, дабы не было большого “БАДА-БУМа”.

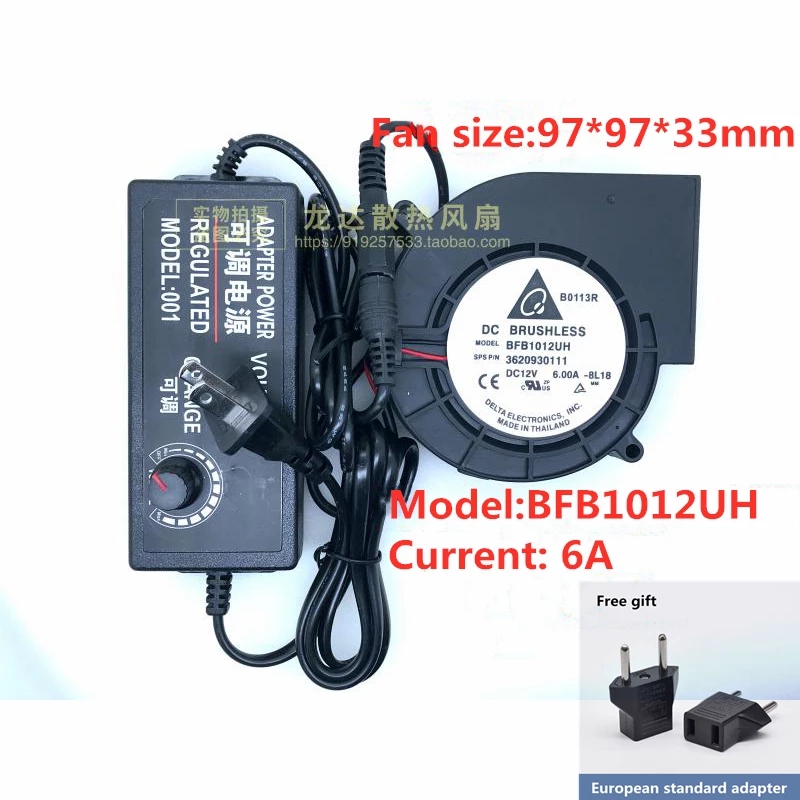

Поставил вот такой вент вместо 08 ой,стою рядом слышу как бьётся моё сердечко,шума практически нет один лёгкий шелест,печь заработала на восемь рядов,кислород.баллон,разогрелась моментально,а регулятор всего лишь на одну треть повернут,класс.да и думать не надо что куда подключить,вставил в разетку и ..полная рожа счастья



Такой маленький , а давит сильнее чем улитка 08 ?



С дырками ф-2 мм



Надо бы замерить давление в дожигателе , способом от Спанчбоба



Я не умею,а включил на полную мощь аж пепел полетел в дымоход,а дымоход у меня 160 труба,класс



До чего ещё БОЛЬШИНСТВО в *прошлом *находится.Об этих вентах и регулировках уже года как три речь идет,а тут открытие !!Да ребятки гляжу в книгу =вижу фигу..



Ну и что! Я печь построил не зная что есть такой форум,и три года она работала на самодельной 08 й(был двигатель и вертухан) и только недавно стал форум читать .Начитался и стал исправлять свои недоработки,спасибо вам, ВАШИ фиги стал претворять в жизнь,ничего...получается.Таперича в гараже тихо,ну всего хорошего ВАМ



ну что же вы так жестоко. Для вас не открытие, а для кого то открытие. В этом нет не чего такого. Я не поверю что вы знаете все комментарии за три года. У меня младший сын когда первый раз самостоятельно покакал на горшок тоже был рад. И он об этом всей семье расказывал Для него это реально было открытие. Что можно покакать и при этом в штанах сухо. Людям свойственно учиться и радоваться своим достижениям



Да вы не переживайте,я разменял седьмой десяток,многое в жизни повидал,а он ещё молодой.На таких я не обижаюсь, пусть продолжает строить перевёрнутые печи может и мозги на место встанут. А мне главное чтобы в гараже было тепло и тихо.А своё сообщение я писал для тех кто начинает строить,чтобы они не боялись и покупали китайские улитки и ставили их вместо 08 й.УДОБНО...купил,в разетку воткнул и всё работает.И продолжаешь заниматься любимым делом



Как кому то не покажется странным прочитанны все коментарии и не только в одной теме.Я просто несколько более чем топлю печку в гараже,а ещё очень расширенно интересуюсь ГЕНЕРАТОРАМИ ТЕПЛА. Между прочим НЕ только в этом форуме и Не только жидким топливом.



У нас на пенсию выходят после 80,так что я ещё из *молодо поколено* .У нас так ветераны о тех кто ещё может работать говорят.



Если бы вы были внимательны, вы бы заметили. Я не писал про то что вы прочитали или нет. Я писал про то что вы знаете все комментарии. Сомневаюсь что вы их все знаете. Все мы в жизни любознательны в той или иной степени. И то что вы расширяете свой интерес это только похвально. У меня к примеру нет такой тяги. Но есть другие области знаний где мне более интересно. Я не устану повторять. Осилить весь массив форума архи тяжело, думаю даже невозможно. Выже наверняка учились в школе. И у вас были преподаватели которые разъясняли вам ту или иную тему. Они же не бросали вам учебник, со словами сами прочитайте. Если было наоборот, то это много объясняет. В большинстве своем проще спросить. И найдутся добрые люди которые разъяснят. Чем перелопатить гигабайты букв. Не у всех есть время. Если нечего ответить то самое лучше пройти мимо. А не заламывать руки со словами что три года об этом уже писали. Я к примеру рад за человека, что он нашел для себя решение. Хотя тоже знал про эти вентиляторы. Но к сожалению не так страстно как вы слежу за форумом. И не смог помочь словом. Вы же в свою очередь выплеснули хоть и маленький , но негатив. Оно вам надо ?
