Печь на всем (на диз.топливе, на дровах, на мусоре, на опилках, на отработке)! Р2Д2

Компас так компас. Что нибудь надеюсь придумаем, чтобы просмотреть.
Спасибо.



И мне, и мне.



Remix59, а для чего служит диск обозначенный жёлтым цветом? На нём прорези под углом?



Поскольку диаметр баллона довольно большой, благодаря диску пары топлива и поступающий воздух из отверстий горят в узком зазоре между ним и перегородкой первой камеры и продукты горения направляются вдоль стенок баллона. Этот диск нужно делать не очень толстым, 2-3 мм., иначе на режимах малой мощности он не будет прогреваться и на нем будут отложения, и поскольку его температура всегда высокая, он периодически сгорает и меняется - у меня раз в сезон. Отверстия в нем нужны на максимальных режимах, когда избытки паров прорываются вверх и горят на верхних рядах. Они не обязательно должны быть как на модели, просто много круглых.



Однако пора бы уже и начинать строить. Пока то да се, да косяки после постройки. Уважаемый remix59, если Вам не затруднительно, не могли бы Вы чертежи печи показать. Вы понимаете как бы это сказать, В любом случае это самодельная конструкция, каждый автор добавляет или убирает что-то по его мнению ненужное или нужное. Да и доводка идет по месту.
Буду весьма благодарен.



Добрый день remix59....дорабатываю по вашим чертежам печь р2д2.... В пиролизе пока ничего не соображаю... но буду дерзать...Печь изготовил из газового баллона. Вопрос: не повлияет ли на работу печи установка другого сферического дна из такого же баллона "дно на дно ", заради быстрого извлекания золы?



А как будет сделана подача? У меня трубка вварена в это самое дно.



Чертеж- сильно сказано, эскиз с размерами на первой странице темы.
Настояший чертеж в "Компасе" не вставишь в сообщение он не в формате рисунка, как смог вставил файлом JPG, крупнее не получится, если послать файл по почте, для работы с ним нужно владение все тем же "Компасом".



Вопрос к remix59. Подскажите, пожалуйста, нужны ли прорези в торце подающей трубы? На фото они у вас вроде как заглушены.



Они не заглушены а пропилены под углом 45 град., поэтому не просвечивают.



Осмелюсь высказать свои мысли. Думаю, что самая удачная печь, несмотря на неказистый вид - это koptev3. Для пиролиза нужна высокая температура. В данном случае это реализуется тем, что дымовые газы окружают камеру сгорания (бочку находящуюся внутри печки). Уважаемый remix59, в вашем случае это решить очень просто - надо внутрь бака вставить ещё одну большую трубу, так между баком образуется тепловой зазор. Труба может быть без дна, и с зазором до крышки. В конструкции ничего по сути не меняется, но дымовую трубу, очевидно лучше опустить ниже, хотя бы до середины. Тогда, предположительно, будут сгорать совершенно сырые опилки, и не понадобятся никакие поддувала. К стати и на отработке с дополнительной трубой КПД должен повыситься, т.к. дожег будет уж точно полноценный. Для эксперимента достаточно завернуть не толстый лист железа и не переносить дымовую трубу. Результат всё равно будет заметен.



Здесь обсуждался вопрос датчика уровня масла. Очевидно, надо использовать бесконтактный датчик. Пусть название вас не пугает. Ничего сложного, я бы сказал да же проще чем мудрить с контактным, и уж точно надёжнее. Наиболее дешёвые датчики, производимые в россии - «МЕГА-К» Стоимость порядка 300 рублей. Работают нормально, я такие активно использую. Но надёжность всё же не абсолютна. Более надёжные Екатеринбургского производства - ВБИ (обычно продаются в электротехнических магазинах во всех более - менее крупных городах), или импортные, стоимость от 600 до 3000 р.
Делаем пустотелый стальной поплавок, а над ним ставим бесконтактный датчик.
При приближении поплавка датчик срабатывает и включает реле. Питание датчика может быть 30 вольт или 220, в зависимости от типа. Ток подключаемой нагрузки, как правило, до 300 мА. Этого достаточно для включения реле.

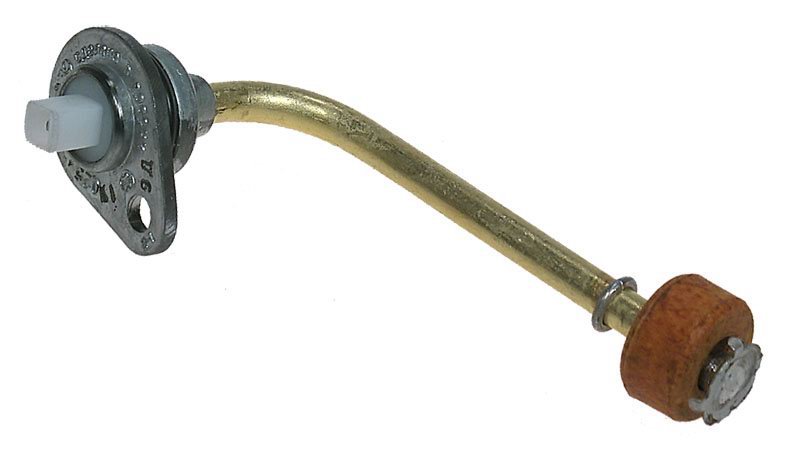

С датчиком совсем просто.
И есть в любом ларьке "Зап. части ВАЗ".
А с опилом проблема следующая- при горении верхний слой покрывается золой и его нужно сдувать для обеспечения устойчивого горения.



Изготовил копию печки Р2Д2 на отработке, все размеры постарался соблюсти, правильный дымоход, только баллон у меня 50л. Испытывал часа два, печь работает, но пламя красное, после того, как масло выгорело, пепел на дне баллона - снизу белый сухой порошок, сверху корочка сажи. Черной сажей покрыты все внутренности печки. Как настроить печь, чтобы было голубое пламя и не было сажи?



Тут подумал, сажа могла появиться на заключительном этапе испытаний, когда уровень масла упал и начался подсос воздуха через маслоподающую трубку, наверное надо еще сделать сифон.



Есть небольшие изменения в конструкции. Заварены прорези на торце дожигателя, теперь там отв. 10мм. в трубке и три отверстия по 6мм. в торце.

Сколько, где и каких отверстий у тебя на дожигателе, какие параметры дымохода?



Дымоход 160мм утепленный, L - 5,5м. Все отверстия сделал, как у вас на чертеже (четыре по 7мм снизу дожигателя(труба d89), плюс три прорези), выше нижнего диска - 3 ряда по 8 отверстий ( d -7мм). Вроде начал врубаться, как можно отрегулировать.
Сейчас устраняю подсос воздуха через нижний лючок, сделан из тройки, надо потолще. Для быстрой остановки и предотвращения образования сажи в печи в маслоподающей трубке планирую установить шаровый кран, как у Liar_dima http://www.termoportal.ru/forum35/thread97-23.html



Завари прорези.



На мой взгляд, надо добавить еще пару контактов.

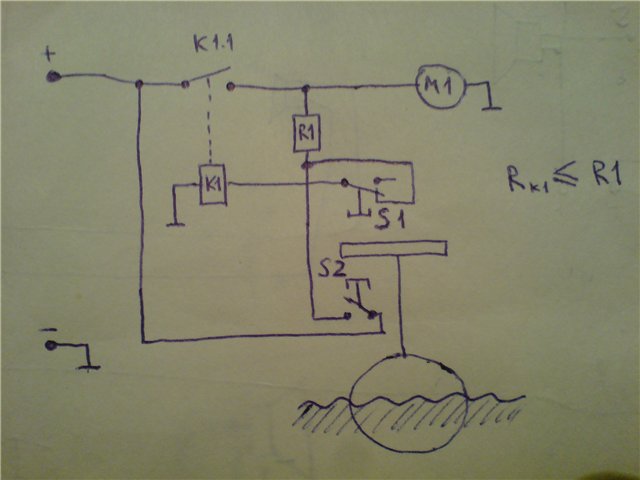

На автомобильном реле можно сделать так:

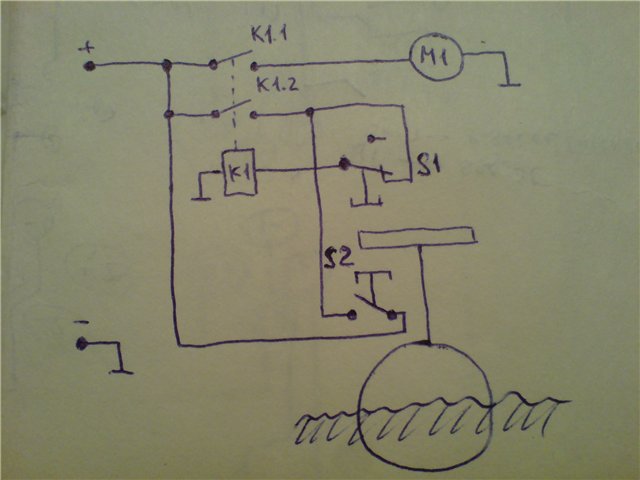

На другом с двумя ключами так (ну или аналогично этой схеме использовать 2 автомоб. реле)



Нет, если S1, S2- это те же контакты. Если применить микопереключатели, у них сила срабатывания приличная, да и гистерезис есть свой, тогда вообще ничего не нужно было бы, поставил один и все. Весь вопрос в том, чтоб совместить чувствительность и отсутствие дребезга.
