Печь на всем (на диз.топливе, на дровах, на мусоре, на опилках, на отработке)! Р2Д2

Уважаемый топикстартер, очень приглянулась ваша печь R2D2. Интересна работа печи на отработанном масле... не могли бы вы скорректировать размеры на вашем чертеже для баллона диаметром 300мм (что имеем). Заранее благодарен...



То есть построить, настроить, сделать окончательный чертеж и выложить на форум?



Если все так сложно... то увы. Просто думал, что можно все посчитать на бумаге.



Если бы существовала простая теория, вы бы легко нашли ее в Википедии, но увы.



Здесь много сервисменов.
Нам как-то досталась машина с принудительным охлаждением масла в кпп, электрический насос гнал масло через радиатор.
Насос мы сдернули. Зато этот насос отлично подойдет на автопоилку. Кстати, в этом случае его можно подключать через тройник, а поплавковая камера только для датчика уровня. А датчики от опеля имеют некоторую заторможенность, значит меньше дребезг.



Подскажите, plz.
Планирую сделать печь на отработке из углеродного баллона и необходима водяная рубашка.
На каком уровне от "горелки" и в каком виде делать рубашку?

"Котельная" представляет собой помещение площадью порядка 4м2 (кусок подвала гаража), за стеной курятник (остаток подвала гаража), где необходима максимально постоянная температура. Вижу только 1 вариант - водяное :(

Может не в тему, но откуда лучше брать приточку: из самого курятника и в курятник с улицы или же лучше брать с улицы (морозы до -30), а из курятника вентиляцию на улицу.

Спасибо.



Кстати..в качестве идеи.
Почему бы не использовать в качестве поддува компрессор от холодильника?
Зависит от потребности воздуха.
У меня стоит простая ЧП, но где-то я неправильно сделала, температура не очень.
Вчера подвернулся под руку компрессор от холодильника. Вообще-то я его притащила для установки по замене масла? как вакуумный насос. Но когда ЧП запускалась - я его поставила рядом и трубку выхода сунула в заливное отверстие и включила.
И загудела моя ЧП!!!!! Дожигатель и верхний бак вишневые стали! К тому же компрессор сам во время работы греется и воздух идет в печку горячим!!!

Буду рада, если кому-то эта идея пригодится.

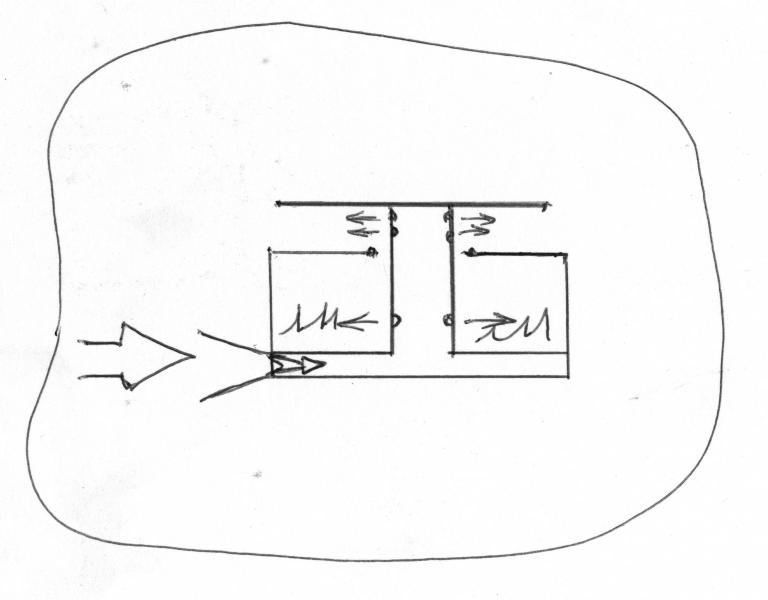

Сама по себе идея не плохая, печки с наддувом работают стабильнее, чем на тяге. Только наддувая в нижнюю емкость сразу теряется возможность регулировки мощности и качества сгорания, а вот заставить работать дожигатель, как эжектор, а лючком регулировать состав смеси и мощность печки стоит попробовать.



Вчера опять её зажигала, наддув можно включать только при выходе на рабочий режим, иначе тухнет.
А вот одновременно меняя направление наддува и размер открытой части лючка быстро удается выйти на отличный режим.
И выгорело все до сухой золы. А вот почистила её зря от золы, она в качестве фитиля при розжиге работала, чистая печь дольше выходила на режим. Хотя это все надо было писать в теме ЧП, но вот по поводу компрессора лучше все таки здесь.



Всем привет!
Имею котел КЧМ, который топлю углем, и мне очень нравится Ваша конструкция печи на отработке,
возникла идея приспособить эту конструкцию для своего котла, собрать внутри или изготовить минимального размера, чтобы входила в топку.

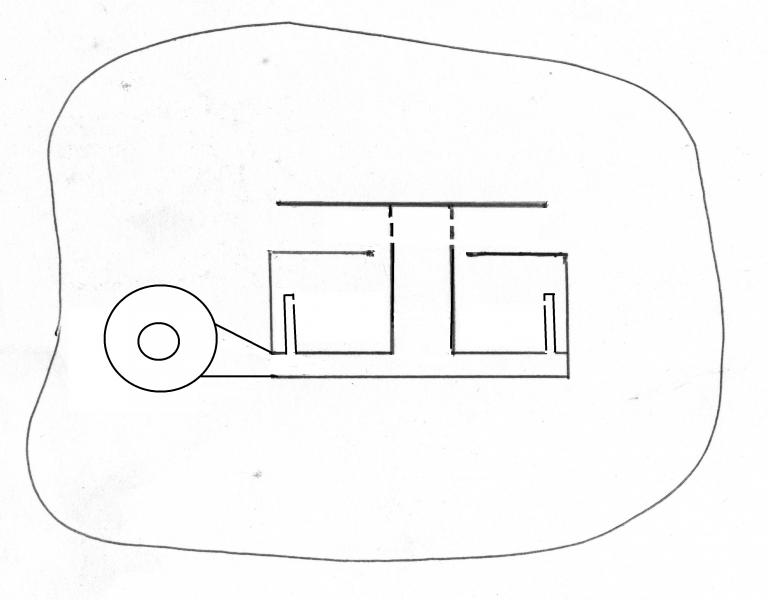

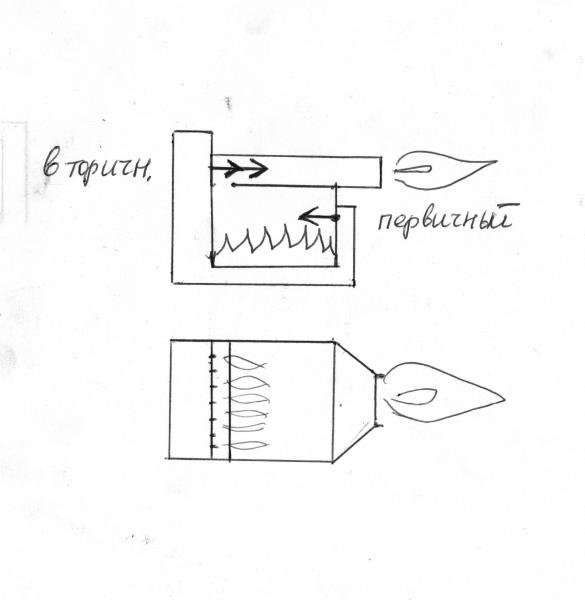

Или же, вот такой вариант горелки на основе вашей конструкции, просто берем и виртуально разворачиваем по оси баллона и получаем прямоугольную коробку с полкой внутри. Как думаете будет работать с принудительным наддувом?



Либо вот такой вариант вставки в котел:



Второй понравился больше. В него можно и наддуть вентилятором, если выставить наружу воздухоподающую трубку через отв. в дверке, а внутри трубки проложить подающую магистраль из тормозной трубки. Да и первичку лучше подавать от стенки к центру, но это сложнее конструктивно, а так будет закручиваться бублик из смеси с разряжением возле кольцевой щели(это я уже в дебри полез).
Первый тоже должен работать теоретически, но придется настраивать и возможно переделывать несколько вариантов.



Спасибо большое за отклик! Еще терзают смутные сомнения на счет охлаждения дна испарителя воздухом и холодного приточного воздуха, не будет это мешать стабильной и долгой работе, зарастать сажей быстро не будет?
Вы правильно заметили, хочется дать принудительный наддув.
Для второго варианта размер нижнего проема топки 28*20см. глубина 40 см., планирую ящик делать такой:
снизу воздушный канал 28*3см., далее второй этаж испаритель 12см. далее третий этаж полка высотой 5см., глубина ящика 38-40см.,
высота испарителя достаточна, как думаете?
Для внутренней трубы хочу использовать профильную сечением 10*10см., можно ли использовать в такой печи трубу квадратного сечения?
Подачу первичного воздуха хочу организовать с углов ящика 4 отверстия по 7-8мм., исполнить подачу планирую вварив в дно отрезки трубок, такая подача уместна?



Вот так примерно:



Должно заработать, а как только испытания покажут.



Коденсатор в своей схеме убирай, от эдc самоиндукции спасает диод, подключенный параллельно катушке реле, только естественно наоборот (анодом к выводу реле которое к массе, а катодом к другому выводу), а то будет сразу КЗ как только появится напряжение на катушке, а когда напряжение снимается с реле вот тут-то и сработает диод, (полярность на катушке реле меняется на противоположную, без диода будет всплеск напряжения, а с диодом это напряженее коротится самим диодом.
А от дребезга контактов спасает триггер шмидта, есть простенькие схемки на транзисторах, ну и описание работы тоже, посмотри в инете. Удачи.



jein2003
Вы меня сподвигли на эксперимент, чесно говоря давно собирался попробовать.
Наскоро сваял: Первичная камера- корпус от маслянного фильтра 2101, диаметром всего 100мм., три воздушных отверстия для первичного воздуха 6мм., переходная труба от первички к дожигателю 45мм, длинной 5см. Дожигатель 78мм, в торце несколько отверстий для вторичного воздуха, в центре воздушный жиклер 0,3 мм, как на Бабинктоне(взял пропановую газо-воздушную горелку и подключил к компрессору), за 20мин. компрессор стработал только один раз(рессивер 50л).
Горение шумное, устойчивое, дыма нет, с испарителя таких размеров снимается довольно большая мощность, так, что будте осторожны с испарителями ЧП диаметром 300-350мм. может получиться "коллайдер". В общем то это уже ни ЧП, а испарительная горелка поэтому дальнейшие доработки буду описывать в теме про горелки.

Вот видео первого пуска:



Красиво получилось!!
При таких размерах прямо паяльная лампа!
У меня ЧП как раз 350х350, но я сопло компрессора , которое было зажато, наоборот чуть развернула и пустила по краю-и шумит меньше и работает отлично.
А вот с зажатым по касательной, действительно как турбина гудит.



Я делал похожий вариант http://www.termoportal.ru/single/15960-post644.html, горело хорошо, чуть с дымком правда, но котёл раскочегарился до примерно 40 гр., в нём не было никаких перегородок, плохой теплосъём . Поэтому надо подумать, если не будет хорошего отбора тепла от горелки, не стоит заниматься. У меня купили эту горелку на СТО, они зажигали её, засовывали в 5-ти метровую трубу под наклоном, грелись, вещи сушили, вот там её место оказалось.

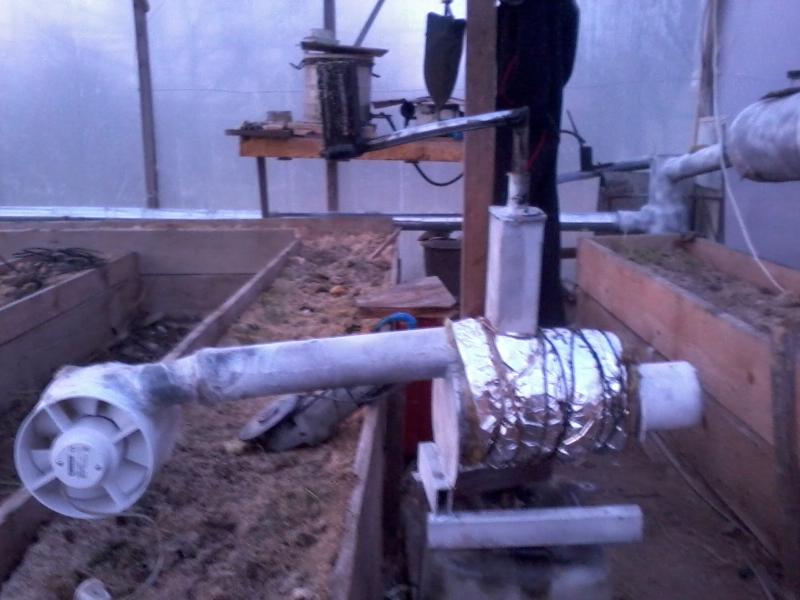

Вот фото этой горелки.
