Re: Помогите разобраться с отоплением моего гаража.

65_Days
Все правильно, торопился, зазор, чуть больше 20-и %, точнее 21 %.
Площадь= два пи-эр-квадрат.
6,28х4х4=100,48см. кв.
6,28х4,5х4,5=127,17см. кв.
Прикрываем 127,17, заслонкой 100,48, остается 127,17-100,48=26,69 см. кв.
В процентах: 127,17:100=1,27- один процент прикрываемой площади.
Находим процент: 26,69:1,27=21% от этой площади остается открытым.



Re: Помогите разобраться с отоплением моего гаража.

Я немного изменил конструкцию, она будет закрытого типа. На нижний бак сделаю крышку, которая будет плотно садится на нижнюю часть. Верхний бак будет целиковый. Открытого-то огня нигде не будет.



Re: Помогите разобраться с отоплением моего гаража.

Здравствуйте! Я вот тоже заинтересовался такой печкой. В данный момент собираю, но немного по своему. Есть мысль, как сделать водяную рубашку без лишних заморочек и дополнительный бак для отработки. Где-то через неделю, как закончу и испытаю, выложу фото и чертеж.
P.S. Подскажите, обязательно ли труба с дырками (так называемый эжектор) должна быть сотка или можно меньше, например 89?



Re: Помогите разобраться с отоплением моего гаража.

Труба с дырками обязательно нужна. При диаметре нижнего бака 350мм. лучше ставить сотку, при меньшем диаметре дожигателя могут быть неприятные спецэффекты. Также, как и при дожигателе в 100мм., нижний бак сделать больше 350мм. Эти спецэффекты я испытал на себе, когда нижний бак сделал на 500мм. Приятного мало.... идет в разгон, пых, затухла, ба-бах, из трубы над гаражом 1,5 метра пламя. Весь снег в округе черный был, и трубу прочистил как надо. Сейчас печкой полностью доволен!!! У нас парень сделал нижний бак на 400мм., так пока она в режим не войдет, он ворота открывает, чтоб не офигеть, разогреется, потом нормально.



Re: Помогите разобраться с отоплением моего гаража.

Вот такая фигня у меня и была при испытании, с дожигателем 89мм, пыхает и тухнет. Сейчас переделываю на сотку, нижний и верхний баки сделаны из трубы 300мм, а между ними на дожигатель одену водяную рубашку из той же трубы 300мм и внутри 159мм, герметично сваренные с выходами 25мм. При этом не будет открытого огня, все будет внутри рубашки :-) После испытаний выложу фото, что получилось.



Re: Помогите разобраться с отоплением моего гаража.

Добрый день. За несколько дней вдумчиво прочел почти весь раздел "своими руками" и окончательно запутался.

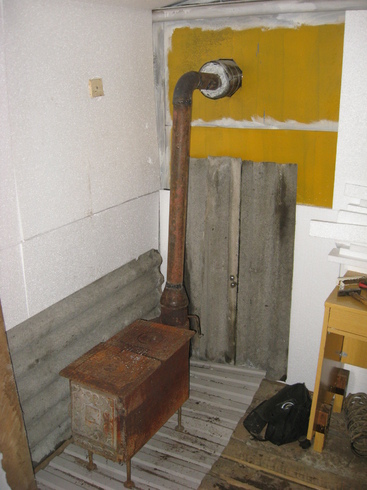

На данный момент имею такую буржуйку.

При топке дровами гараж прогревается через 3 часа при -10 на улице. Утеплен практически полностью пенопластом (на фото видно фрагмент стены).
Дымоход пока из трубы 75мм с горизонтальным участком через стену. В ближайшее время горизонтальный участок уберу и сделаю переход через стену под углом 45 градусов и подниму конец дымохода над гаражом на 1,0 м.
Как можно максимально просто и быстро перевести данную печь на отработку? Сварка болгарка имеются. Материалы: отвод на 73, труба 73, листовой прокат 2,0 мм. Газовый баллон 5л приобрести не сложно.
Работаю в гараже редко (1-2 раза в неделю) и по продолжительности от 2,0 до 8,0 ч
На следующий сезон можно будет сделать печь сразу под отработку.
Заранее спасибо



Re: Помогите разобраться с отоплением моего гаража.

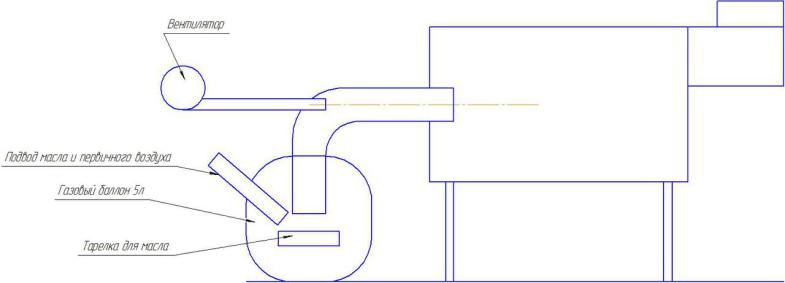

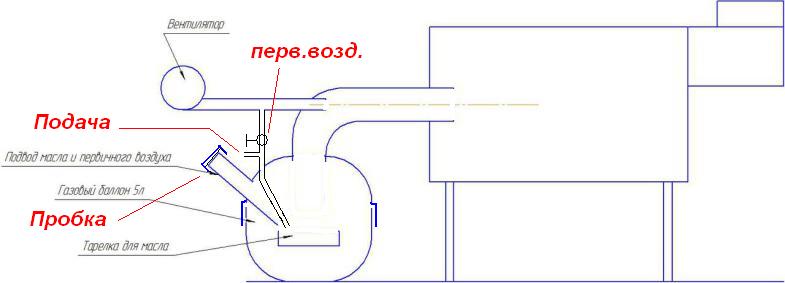

Набросал примерный вариант, который на мой взгляд является приемлемым по пожаробезопасности на основе чудо печки и предложения remix59, по моему
На трубах перфорации не будет (для подачи воздуха вентилятор стоит).
Масло подается в чашку, а не весь баллон (на случай наличия антифриза в топливе).
Посоветуйте: работоспособна ли эта конструкция или что-то лучше изменить?



Re: Помогите разобраться с отоплением моего гаража.

Мощность нужна не огромная. При расходе масла 0,5-0,7л/ч, думаю достаточно будет мне тепла.



Re: Помогите разобраться с отоплением моего гаража.

Примерно так, воздух первичный и вторичный должен подаваться под одним давлением, т.е. с одного вентилятора, количество первички можно регулировать шаровым краном, а топливо подавать, через штуцер, по первичной трубке, ниже крана, объем печки само собой должен быть герметичным.
Работать будет, возможно будут места где будет собираться копоть, но здесь победить можно только подбирая конструктивно размеры и соотношение деталей.
Еще нужно продумать путь горячего воздуха по объему печки, чтоб он не вылетал в трубу по кратчайшему пути, а омывал ее стенки и находился в печи подольше, отдавая тепло, это может быть металлический вставной лабиринт.



Re: Помогите разобраться с отоплением моего гаража.

А какого размера делать тарелку под масло (диаметр и глубина) и на каком уровне от поверхности масла располагать вторичную трубу?



Re: Помогите разобраться с отоплением моего гаража.

Поскольку в этом варианте приставка снаружи герметична, ее объем открывается только в печку, при закипании пена может попасть только туда, а это безопасно.

Можно чашку ни делать вообще но если делать достаточно высоты 50 мм., диаметр 200-250 мм. (диаметр баллона по моему 300 мм.) , размер от края чаши, до выходной трубы 50-70 мм., т.е. поднять ее повыше, на подставку.
В чаше есть еще очевидный плюс, она изолирована баллоном от наружного пространства, поэтому будет лучше прогреваться, можно ожидать лучшего сгорания, чем в обычной ЧП.
Трубку подачи топлива- первичного воздуха подвести к краю чаши под углом 45 град.



Re: Помогите разобраться с отоплением моего гаража.

А какого вентилятора будет достаточно? От печки 2108? 2101? Кулер от компьютера?



Re: Помогите разобраться с отоплением моего гаража.

Предпочтителен центробежный, высокооборотистый, из этих 2108, но он избыточно мощный 150 Вт., нужно предусмотреть регулировку, например собрать родную схему 2108, на 4-е ступени, блок реостатов поместить в поток воздуха.
При пуске печки потребуется первая скорость.



Re: Помогите разобраться с отоплением моего гаража.

Понятно. Есть в запасе от 2101. Попробую его сначала. Потом и 2108 можно будет купить при необходимости.
Подачу воздуха лучше сделать с подогревом от печки? Думаю можно это совместить с обдувом самой печи, как делал Kiril.



Re: Запрет на использование в гараже самодельной печи на отработке.

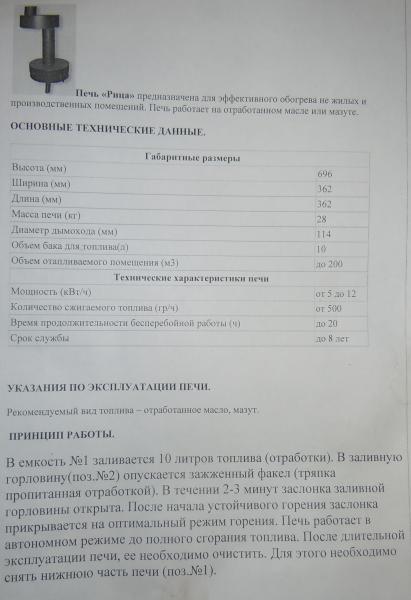

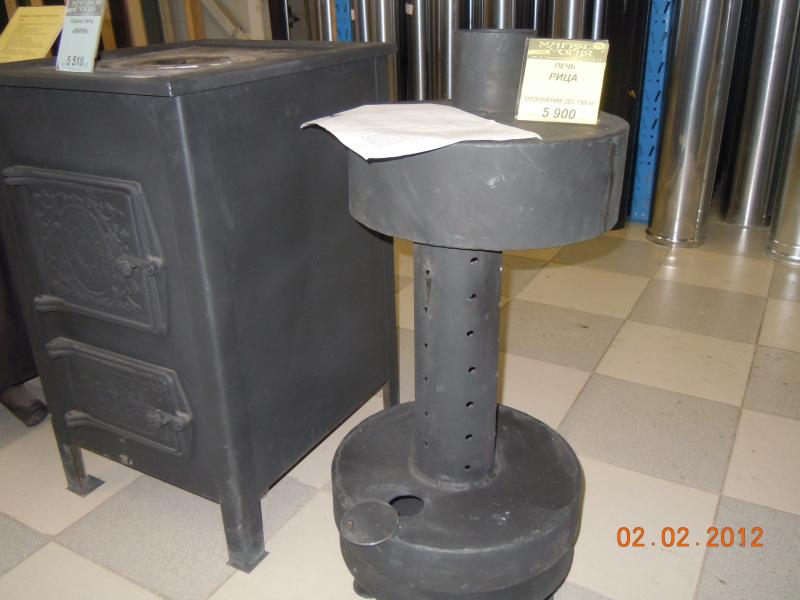

Помнится где-то на Кавказе есть прекрасное озеро для отдыха и называется оно Рица. Сегодня поехал специально на рынок взглянуть на изделие, что мы называем Чудо Печь. В этом магазине сие изделие под таким названием продаётся всего ничего - 5900р.Инструкция прилагается. Не сочтите это за рекламу, просто в этой теме и инструкция и сама печь очень кстати. Супружеская пара при моём товарище хотела купить её в дачный домик. Он их отговорил. Может в каком городе тиражнули печи закрытого горения с этого форума.



Re: Запрет на использование в гараже самодельной печи на отработке.

Озеро такое есть проверял в позапрошлом году, красивое.
А люди эти ЧП таким именем назвали- редиски, да еще в инструкции написали:"....Залить 10л. масла...".
Ужас, хорошо, что это всего лишь инструкция, а не сертификат, тут бы такое началось.
Думаю печки эти точно не Абхазы варят, у них наше электричество по 50 коп. за киловат!!!
А печку эту с таким названием, я бы Абхазам показал, а потом и мастеров ее.



Re: Запрет на использование в гараже самодельной печи на отработке.

По поводу обзора в журнале "За рулем" (2008г.) обогревателей, работающих на отработке. Читал и диву давался. Многие из приведенных устройств имеют все признаки теплогенераторов. Сертификация таких устройств (и отечественных, и зарубежных) под большим вопросом. Дело в том, что теплогенераторы с тарелкой для жидкого топлива при розжиге имеют уровни СО, превышающие все мыслимые нормы. В ГОСТе указаны конкретные величины СО и не сказано, что на розжиге можно допустить уровень СО, превышающий норму. При честном подходе к делу теплогенераторы с тарелкой вообще не получили бы сертификат. Отвлеченный пример. Итальянская пеллетная горелка Sun P7 имеет сертификат, в котором указан ГОСТ на "Горелки газовые". И не стесняются.



Re: Помогите разобраться с отоплением моего гаража.







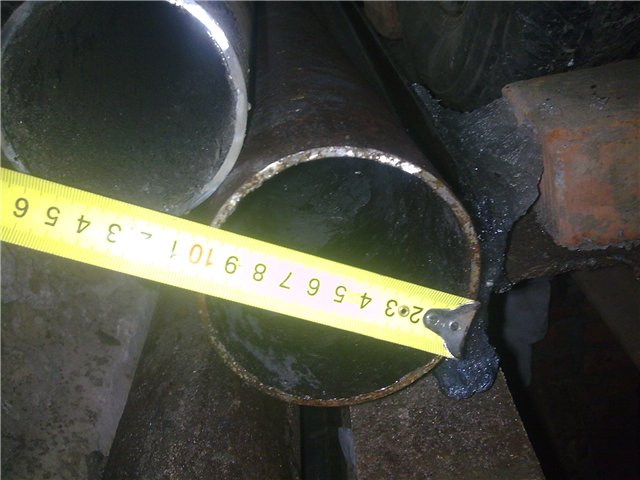

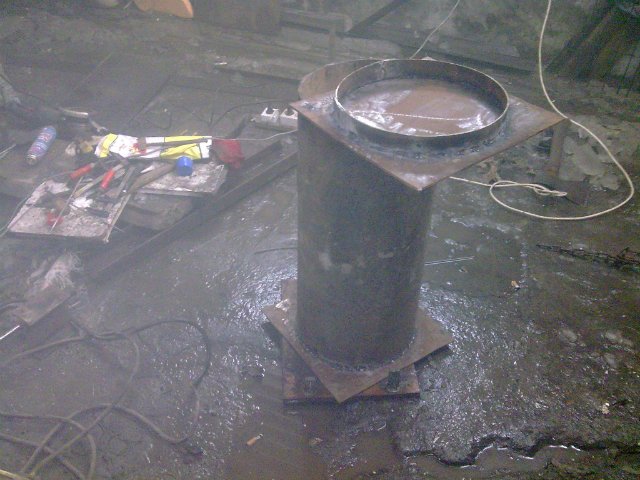

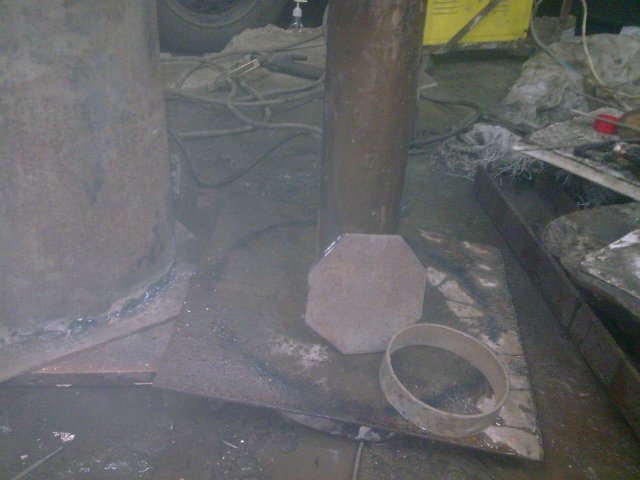

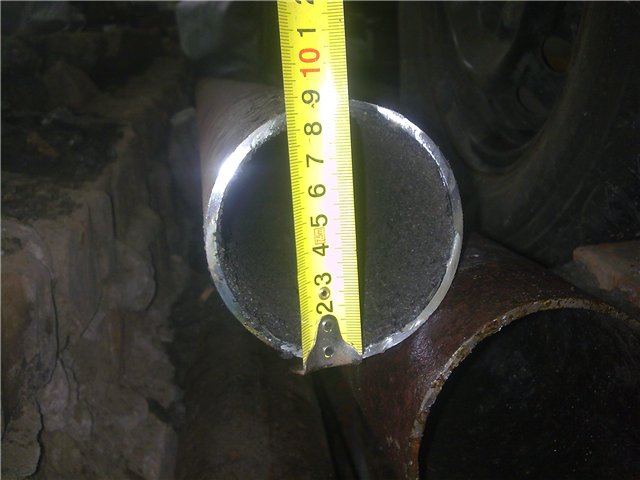

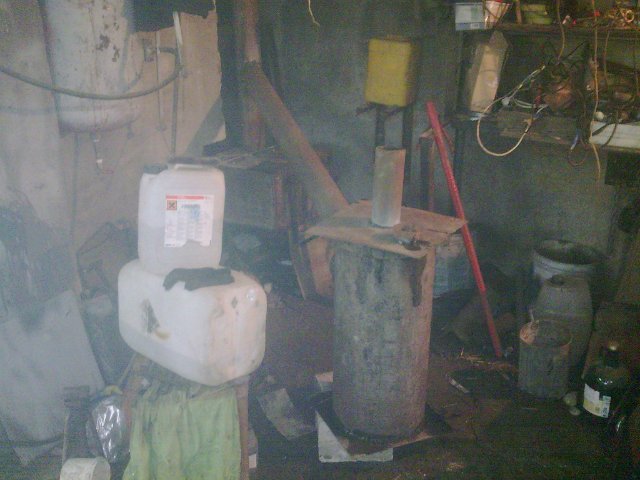

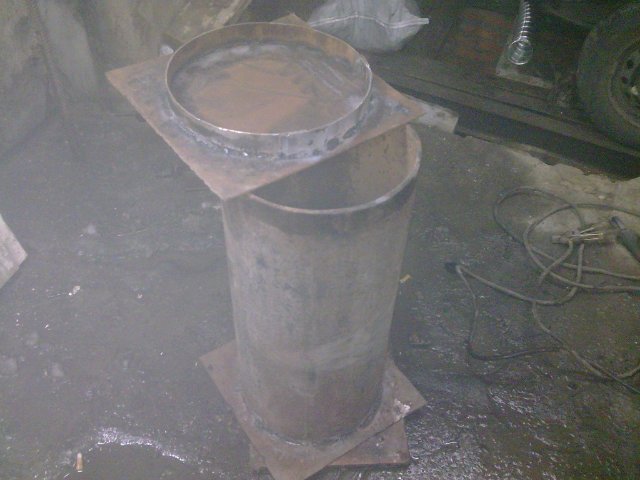

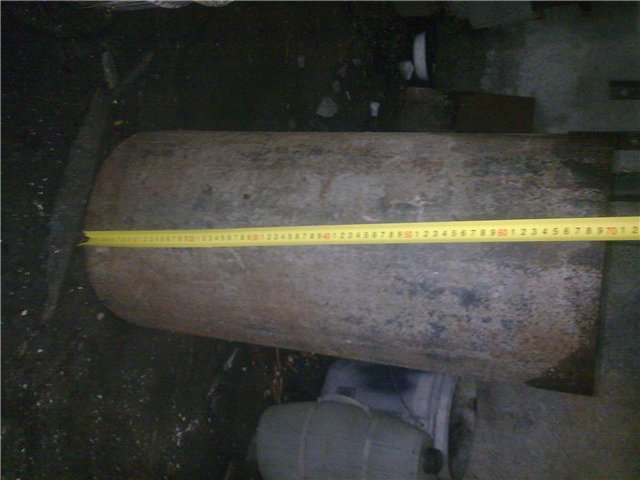

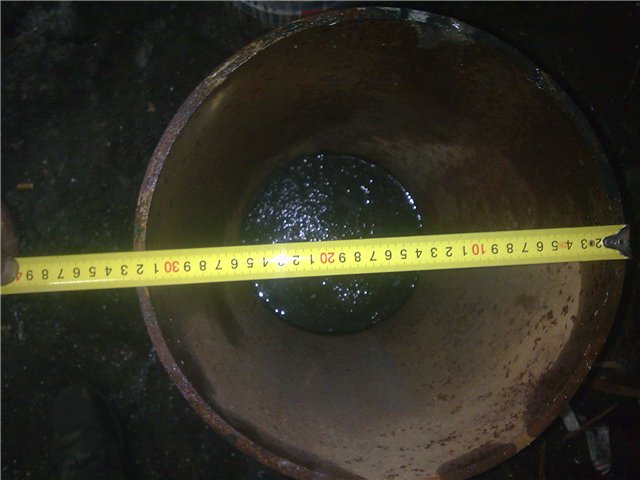

Помогите разобраться с моим железом!

Дымоход уже стоит из 133 трубы. Буду очень благодарен за помощь.



Re: Помогите разобраться с отоплением моего гаража.

V@no, на какую мощность требуется агрегат? Считаю - если под дымоход подбирать, то диаметры великоваты.



Re: Помогите разобраться с отоплением моего гаража.

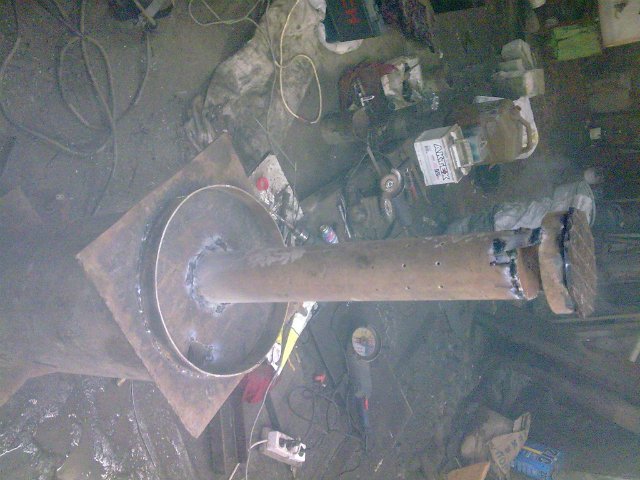

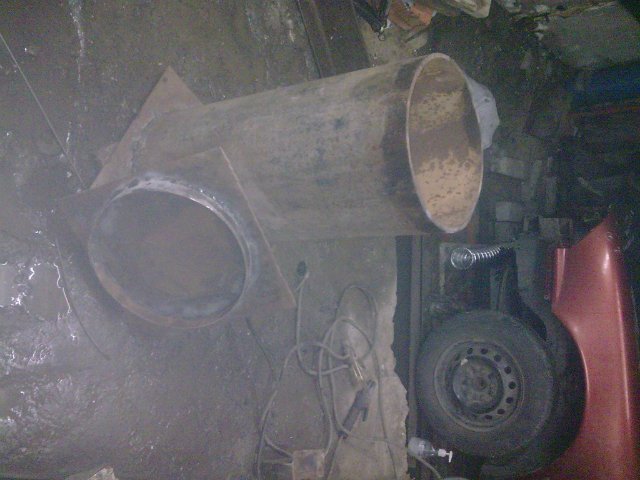

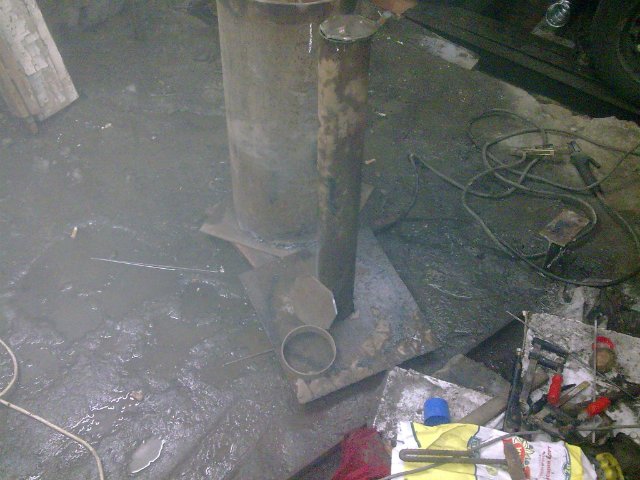

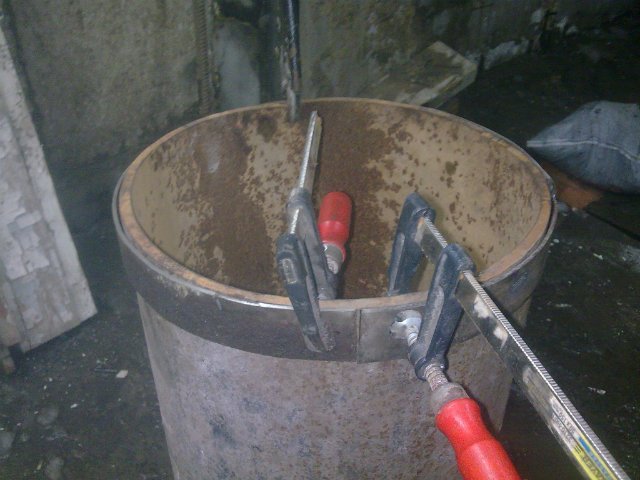

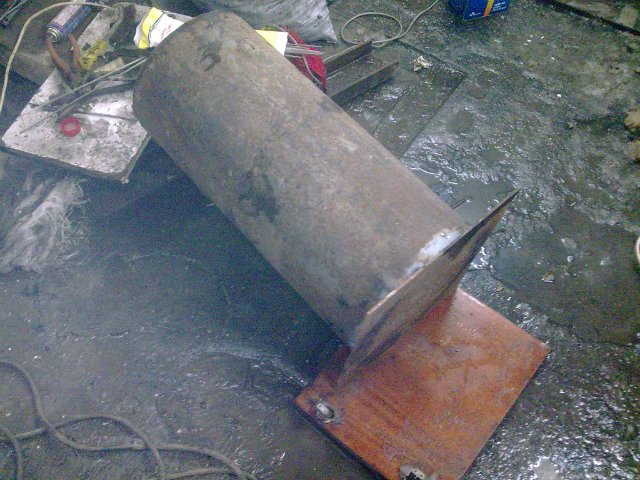

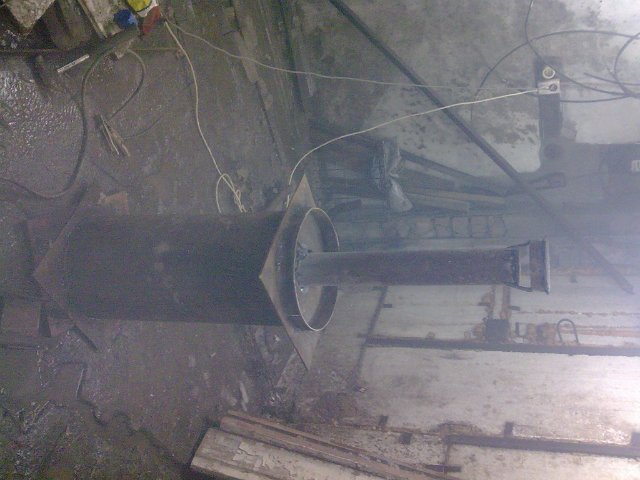

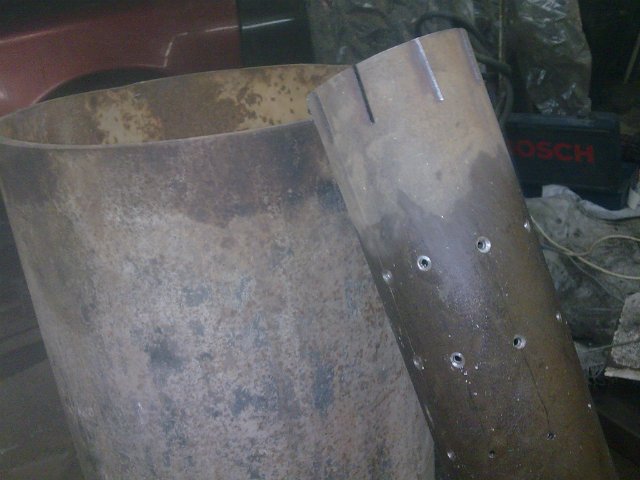

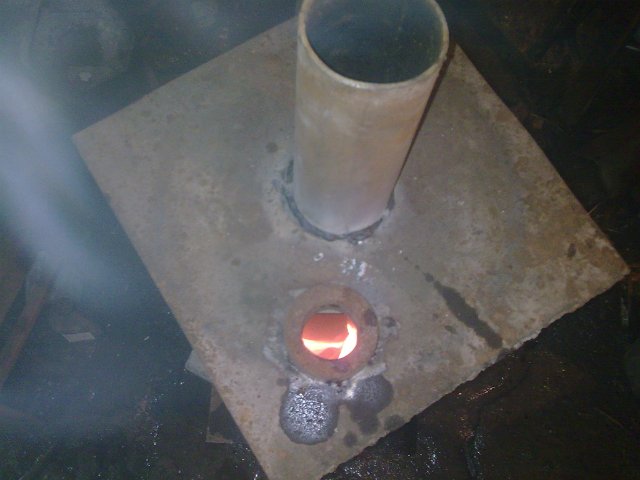

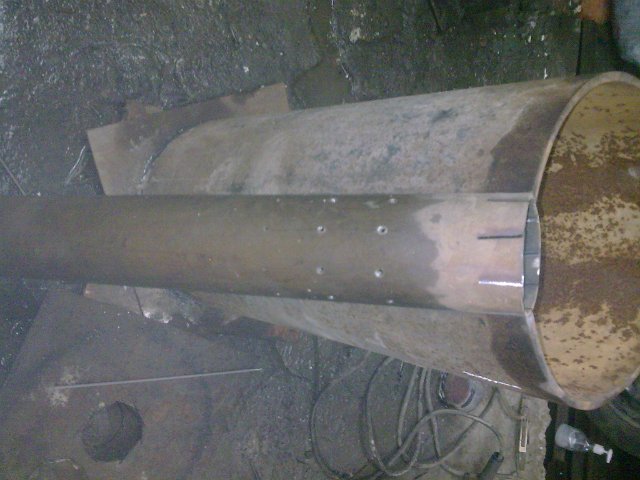

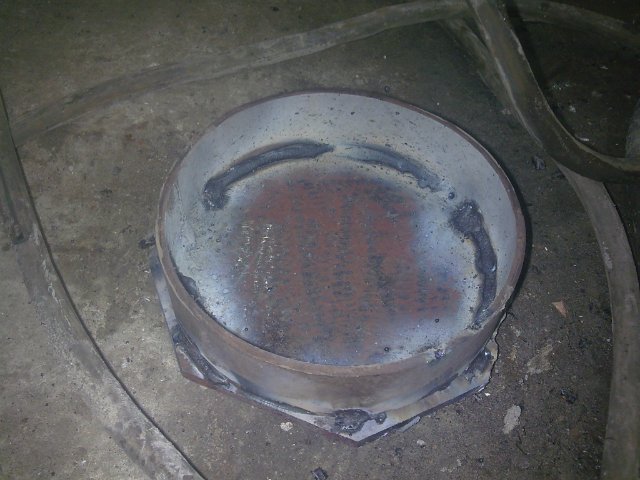

Я конечно извиняюсь перед автором темы, просто не стал создавать тему про гараж. Дело в том, что гараж 6 на 9м !Вот вчера весь день варил из того, что было, но результат плачевный, огонь как костёр ,отверстий я сделал по 9штук, диаметром 3,5 мм.
