Печи на отработанном масле своими руками. Фото

Выкладываю фото своей печурки. Благодаря участникам этого форума, вот Что получилось.

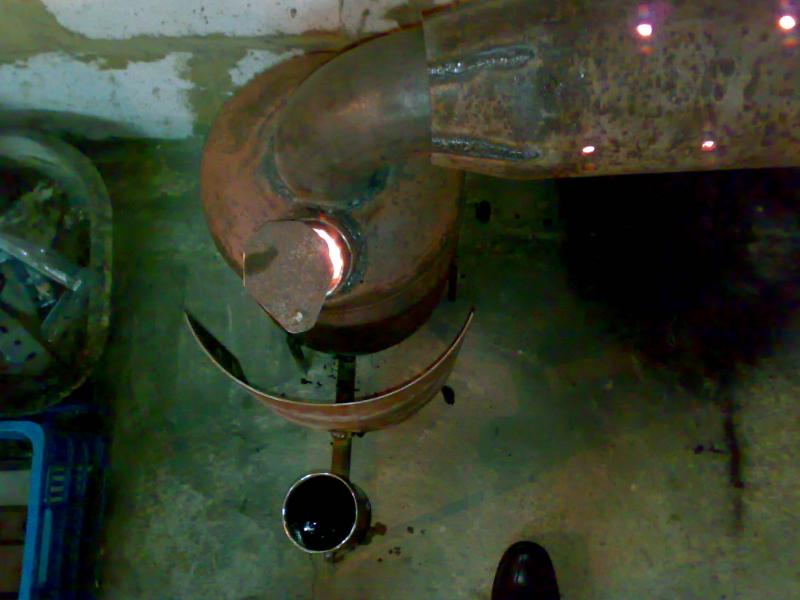

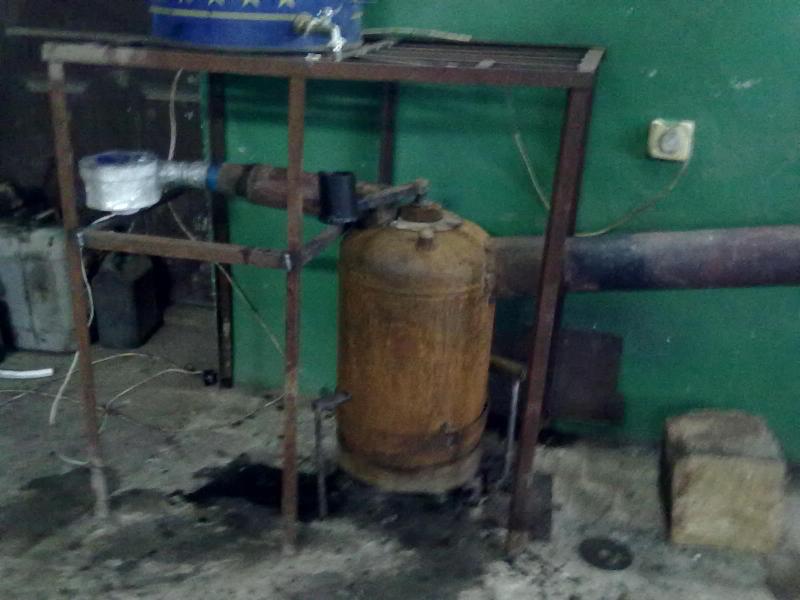

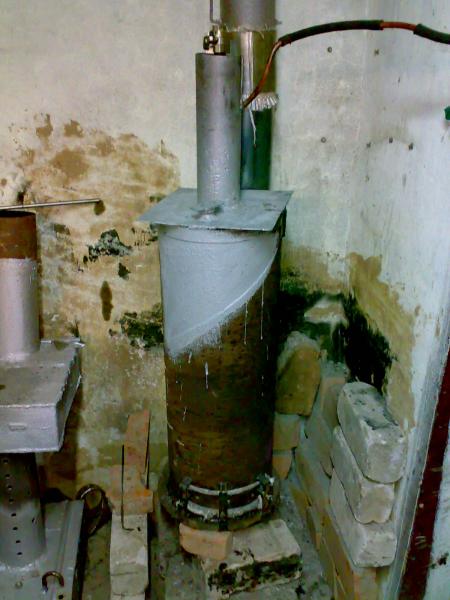

И вот наконец-то появилось время и я здесь. Времени катастрофически не хватает, то работа, то командировки. Сейчас я в отпуске и два дня не вылезал из гаража, мастерю и дорабатываю печку. Но что-то пока толком не получается: то коптит и чадит, то толком не горит. Не могу подобрать нужные ТТХ дожигателя. Вот сама печь. Подача масла верхняя.

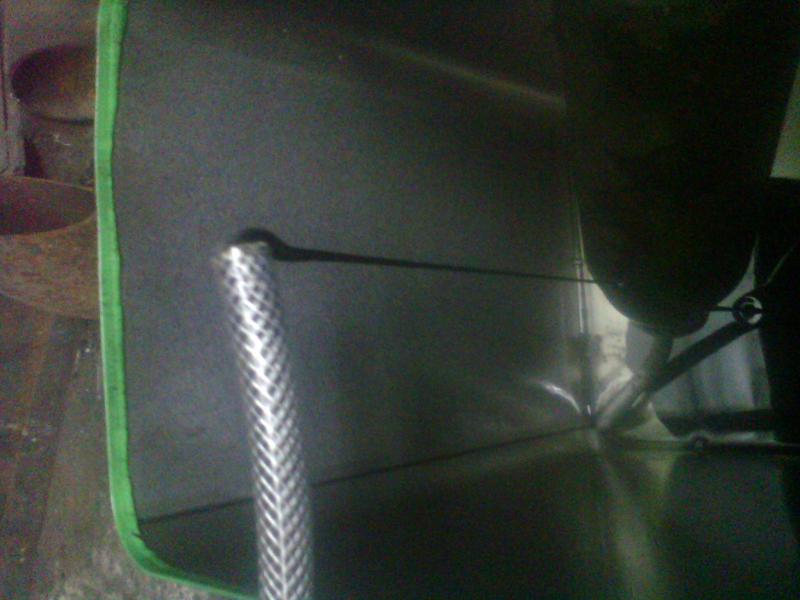

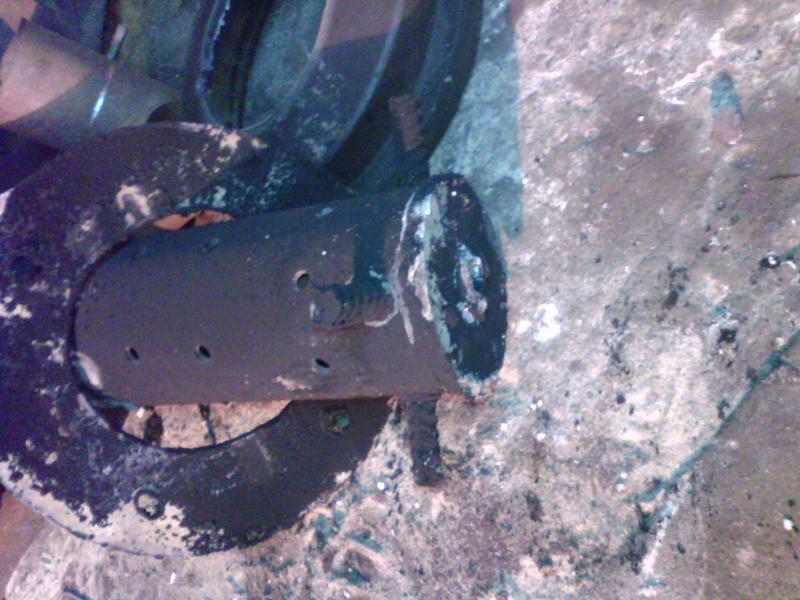

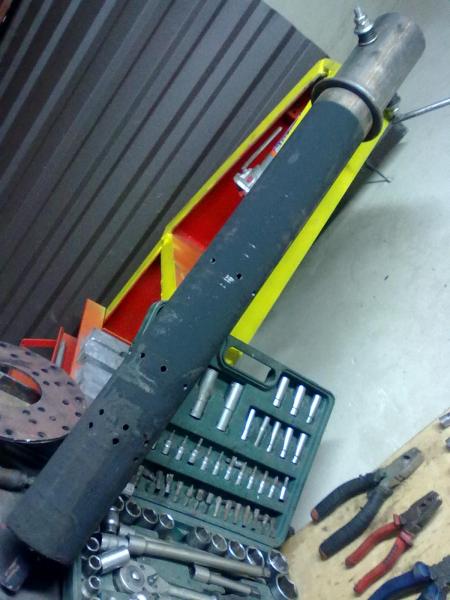

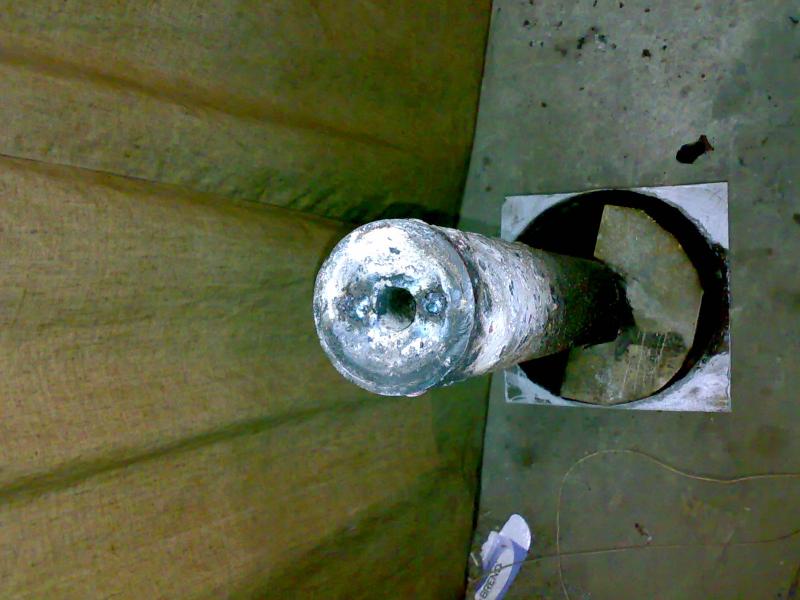

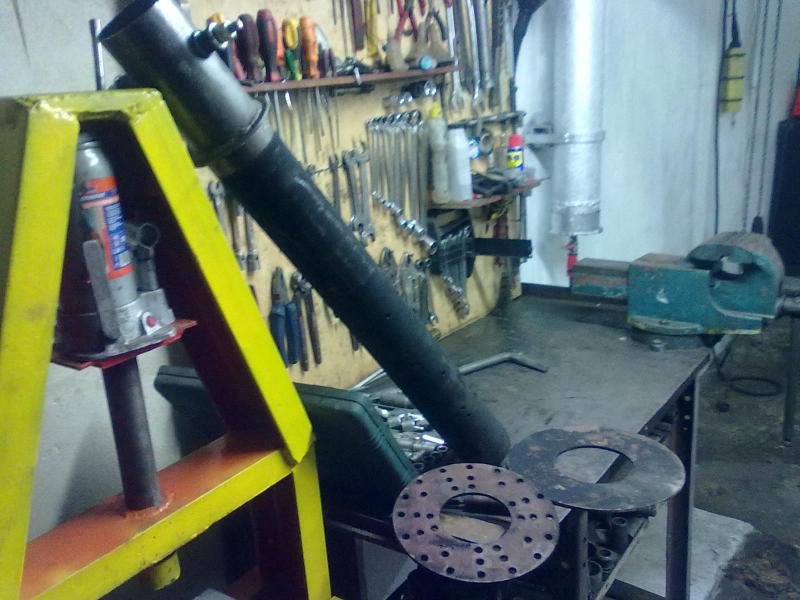

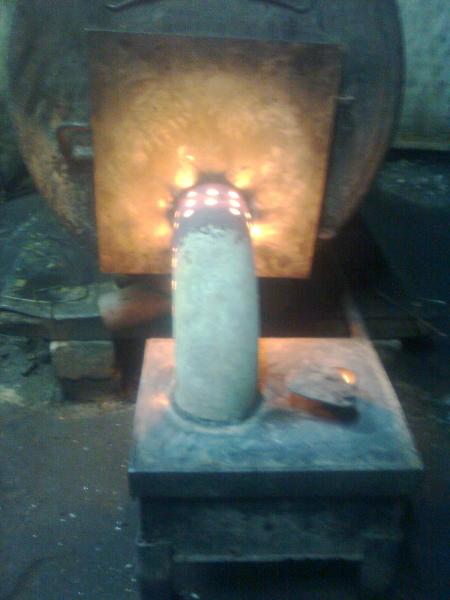

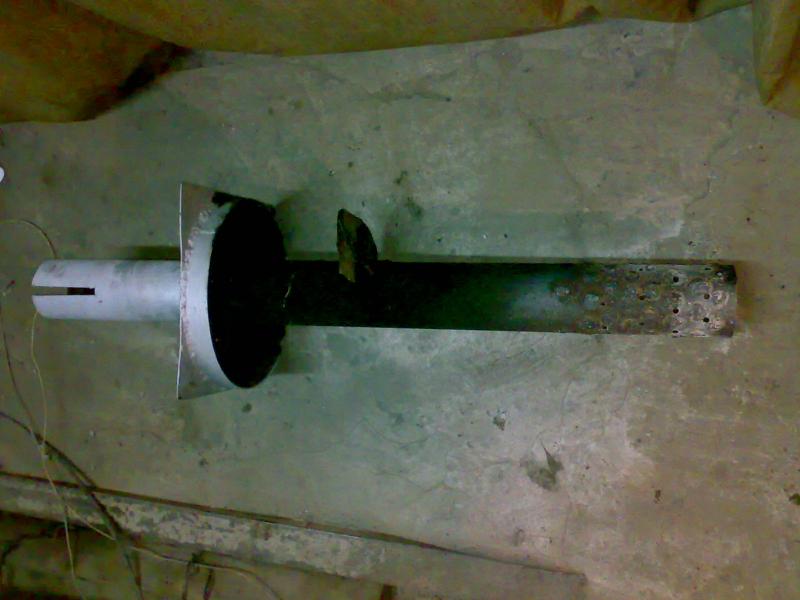

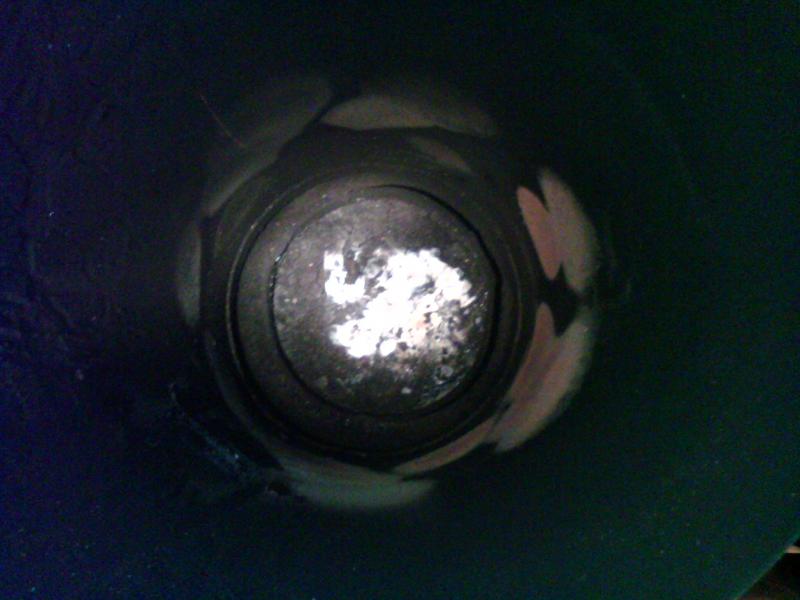

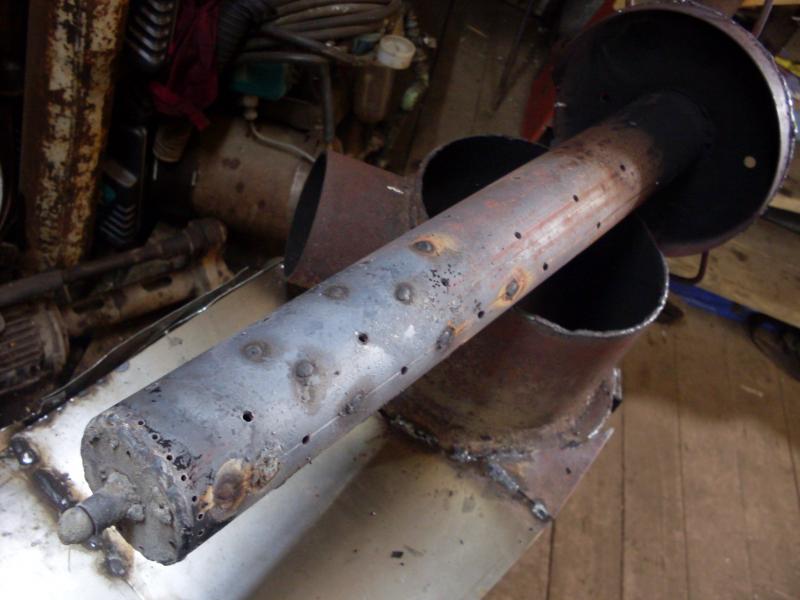

Дожигатель диаметром 90мм. В торце приварена труба 3/4, по ней стекает масло и три отверстия, диаметром 5мм. С количеством и диаметром отверстий замучился экспериментировать - никак не хочет гореть как надо. Или дымит или горит только с одной стороны, причём всегда по разному, равномерного горения по кругу нет. Вот фото.

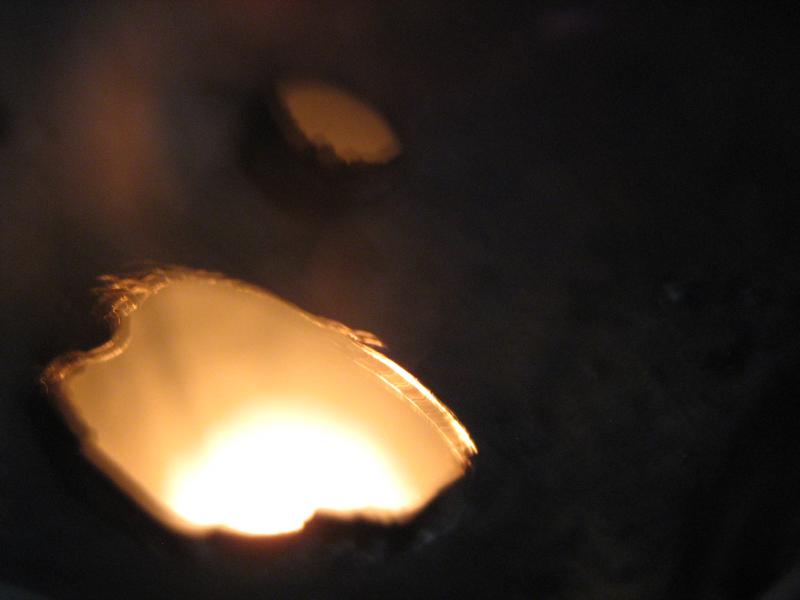

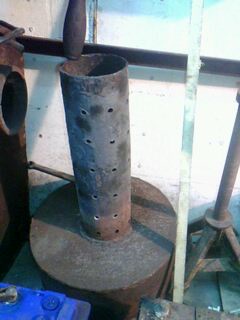

Начинал с диаметра 4мм. И остановился на 12мм., а количество от 20 до 54 штук, сейчас их 46 на 12мм. Пробовал и с наддувом и без него - эффекта нет, уже и разделительный диск поставил и дожигатель опустил до 50мм и подачей масла регулировал - нет и всё

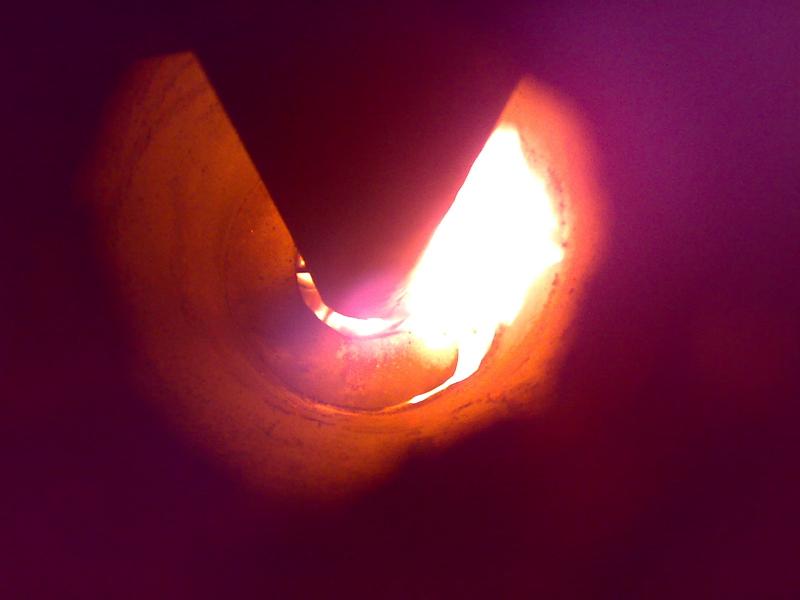

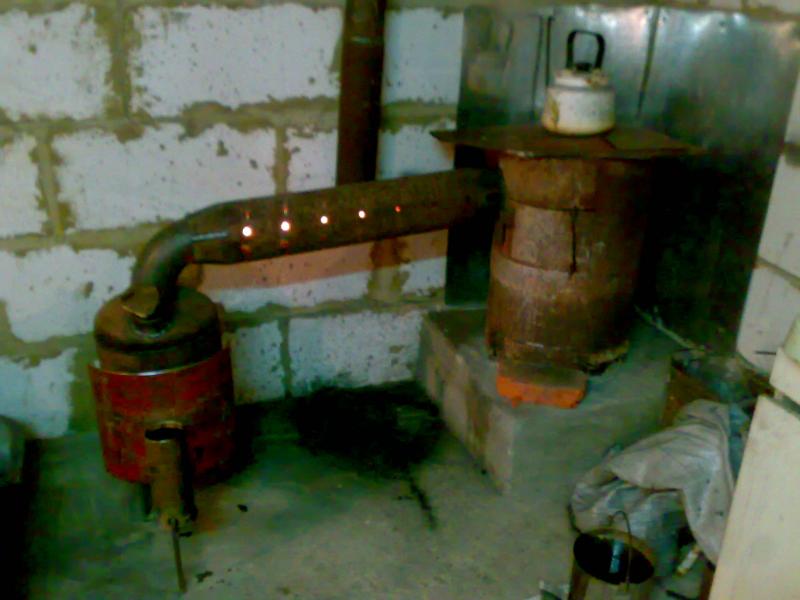

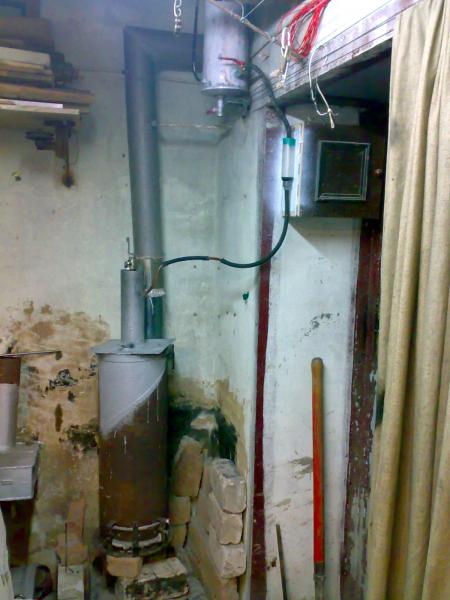

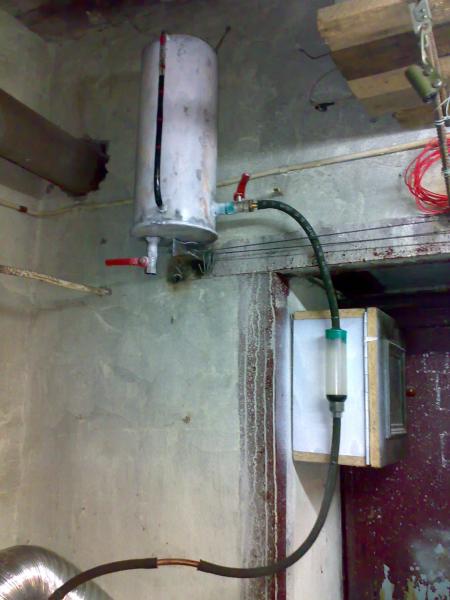

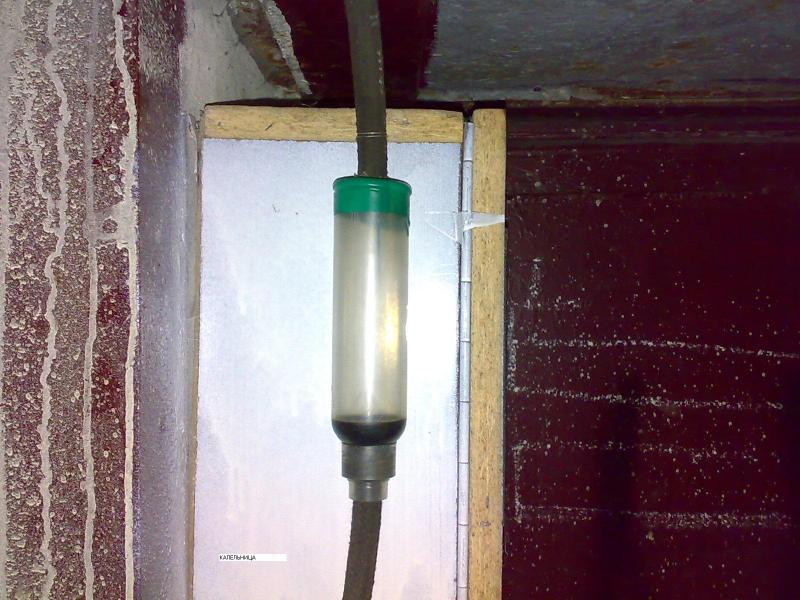

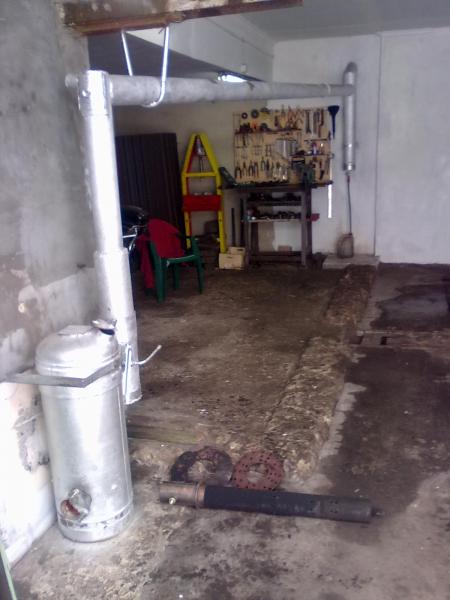

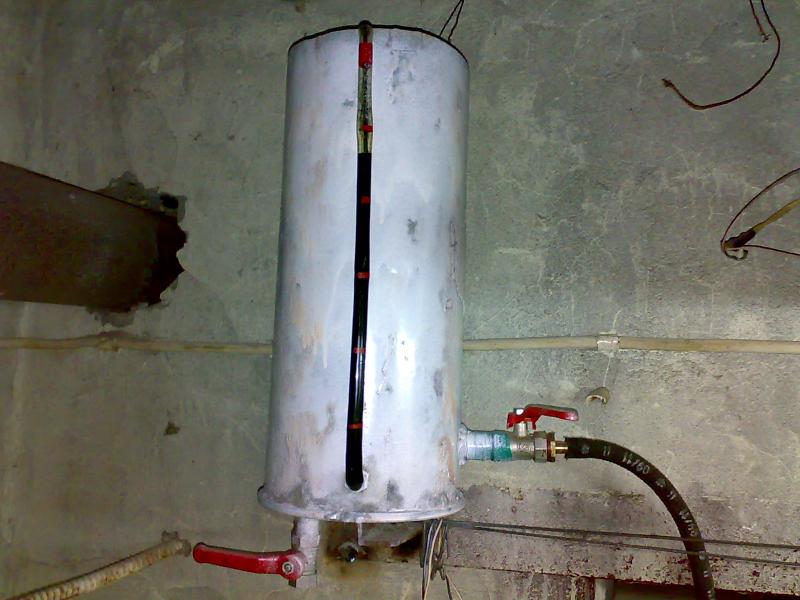

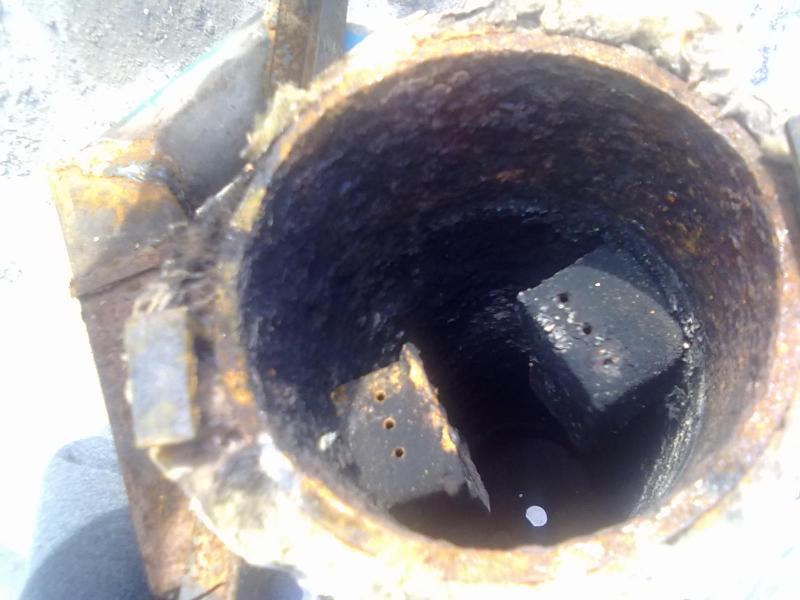

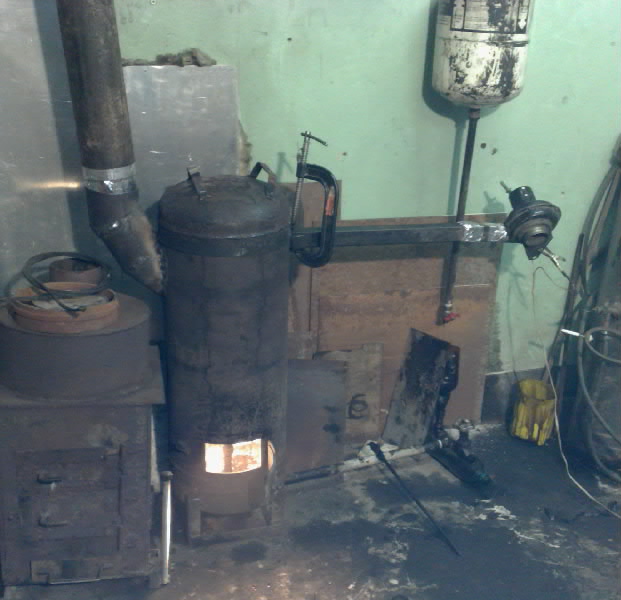

Вот вся моя конструкция. Маслобак, капельница и т.д. Но надо уже менять дожигатель, весь заварен переварен. Может кто подскажет, что нибудь?:-):-) В теме http://www.termoportal.ru/forum35/thread97.html

Выкладываю свои фото.



Всех с Новым годом! Сделал печку своими руками на отработанном масле, как у всех с пропанового баллона, думал будет на естественной тяге работать - не получилась, совсем не горит, поставил девяточный вентилятор с регулировкой скорости вращения, плюс регулировка подачи мазута - горит хорошо, но через некоторое время начинает резонировать во все щели, такое ощущение что не хватает тяги, до этого стояла простая печка с открытым горением, всё было хорошо. Не знаю, что и делать.

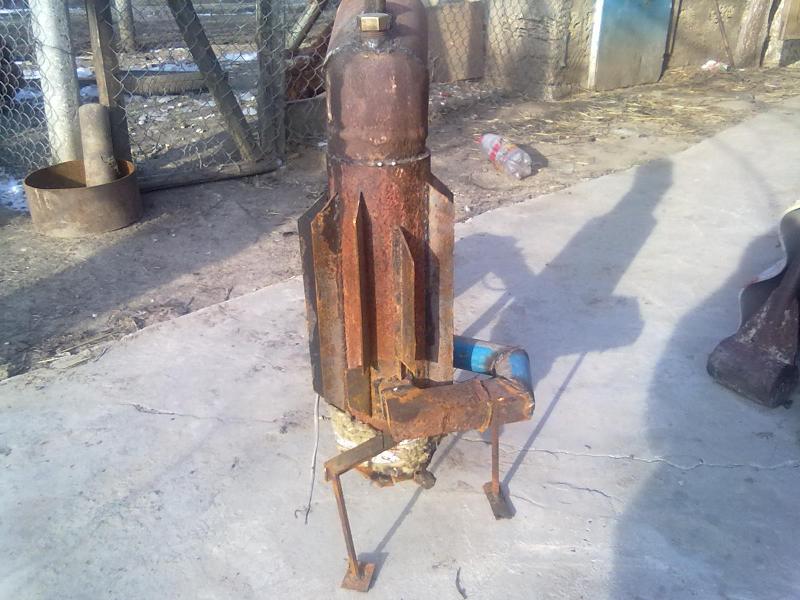

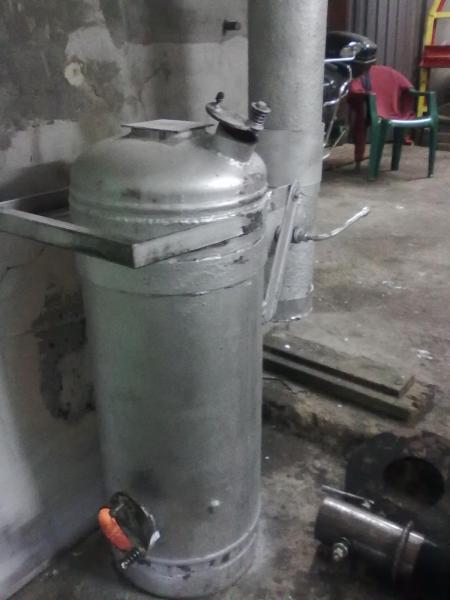

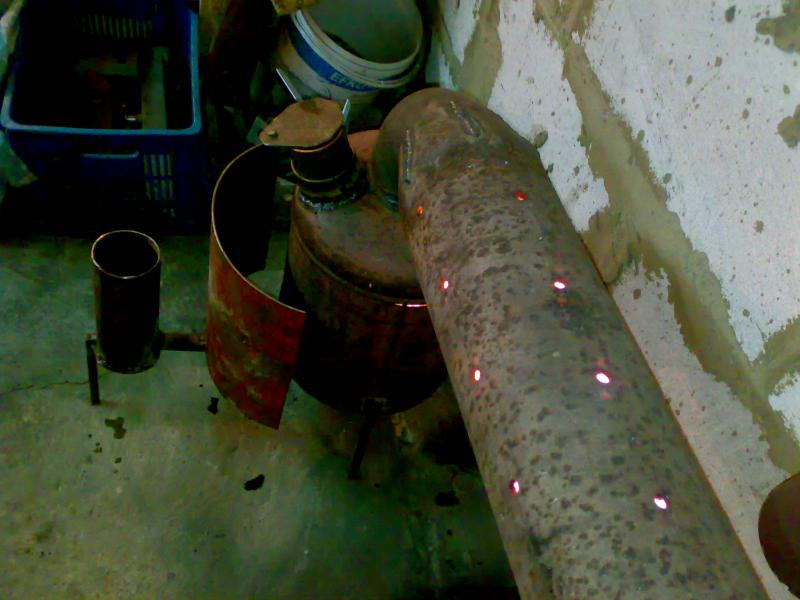

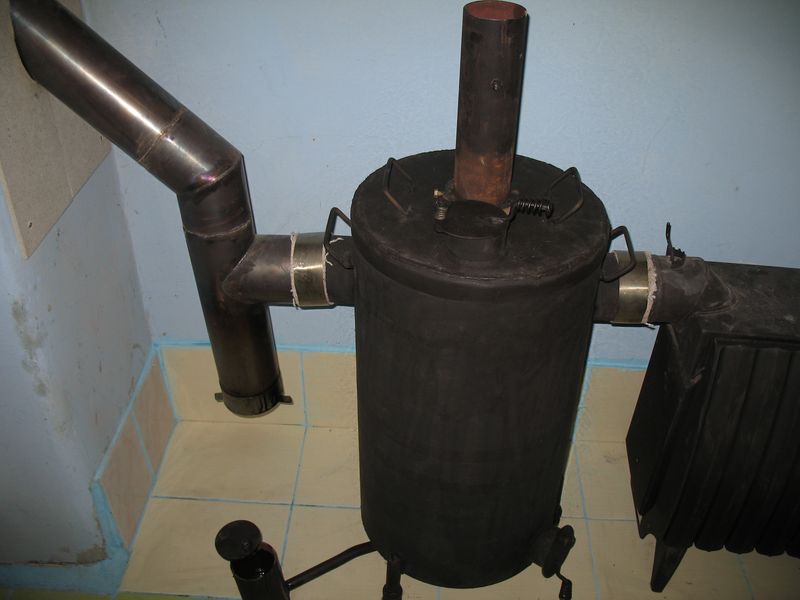

Наконец то собрал свою печку. Правда пропановый баллон не нашёл, пришлось закатать из листа железа. Печка шкворчит при работе, я доволен, как слон. Выявились некоторые моменты в эксплуатации:
1.розжиг печи необходимо производить при минимальном количестве масла (а то я первый раз минут 40 раскочегаривал)

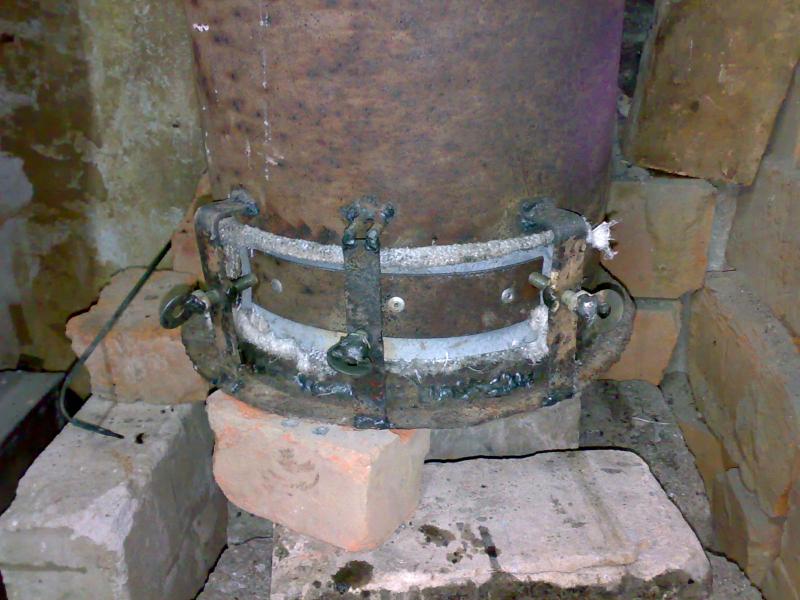

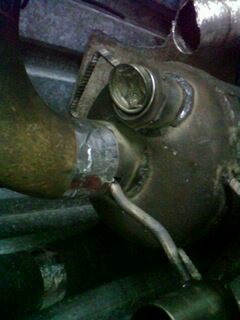

2.пружинки от крепления катализатора ВАЗ не подходят для применения во взрывных клапанах (слишком жёсткие), но я их всё равно применил. Смотрим фото



Мои пробы.

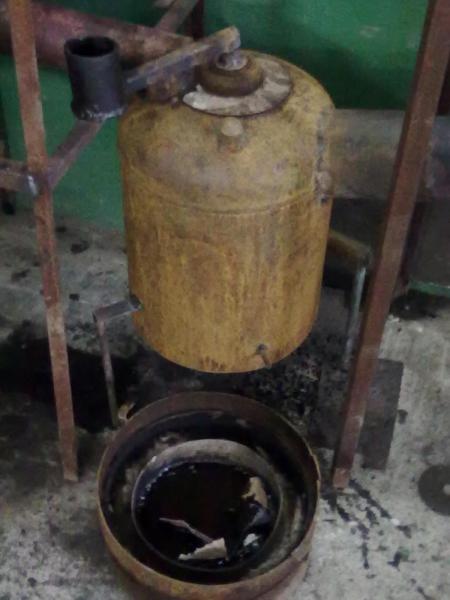

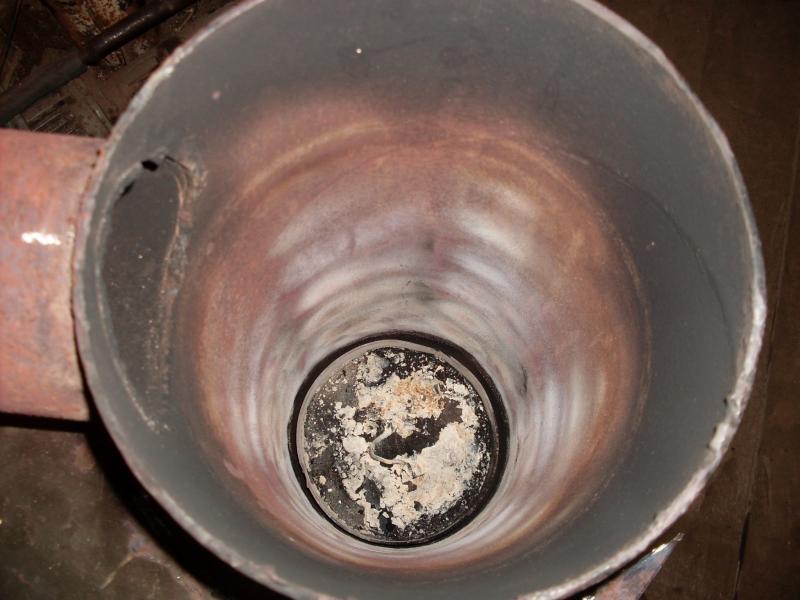

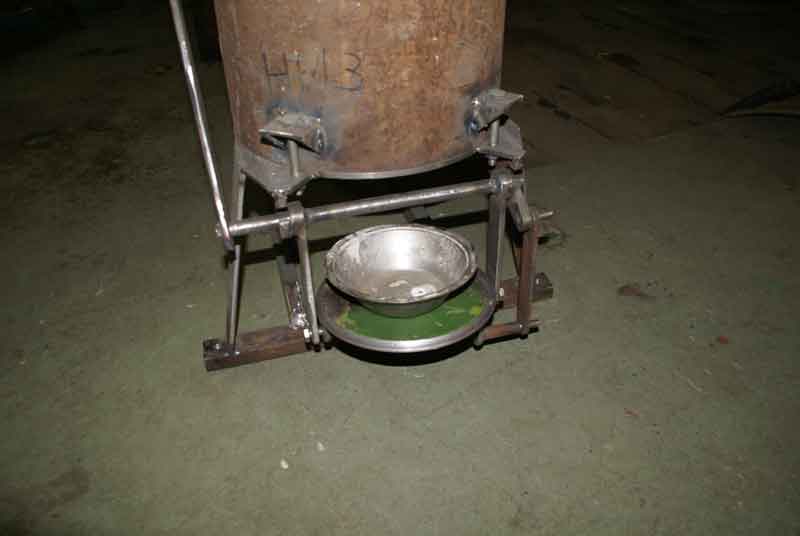

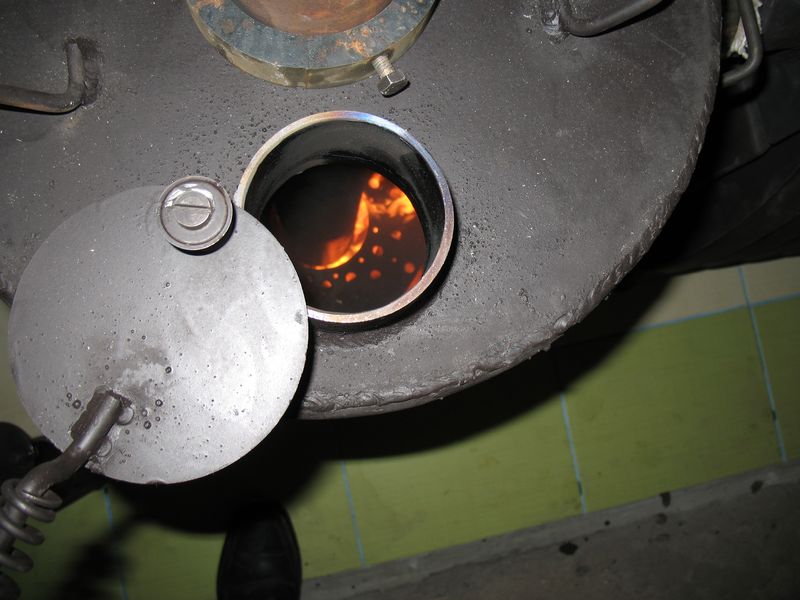

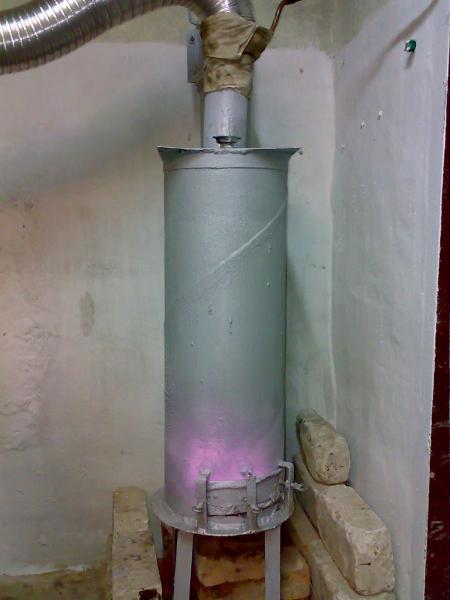

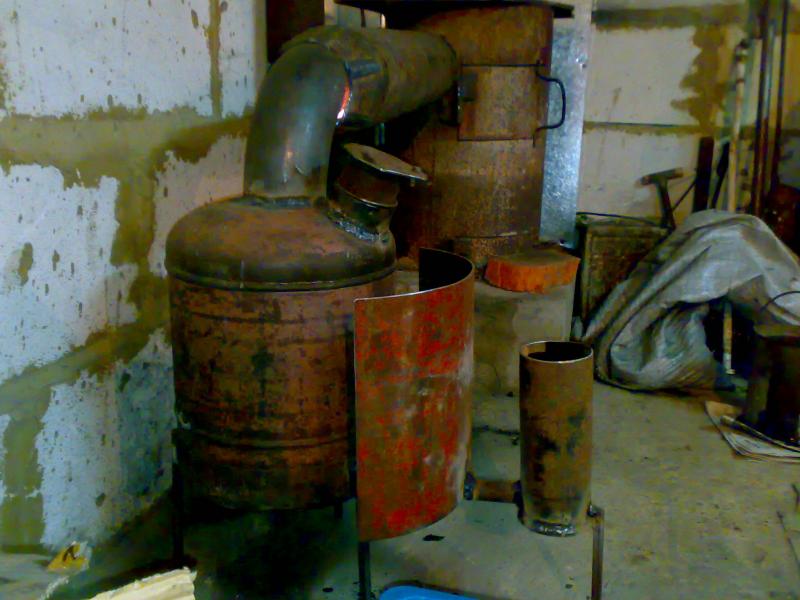

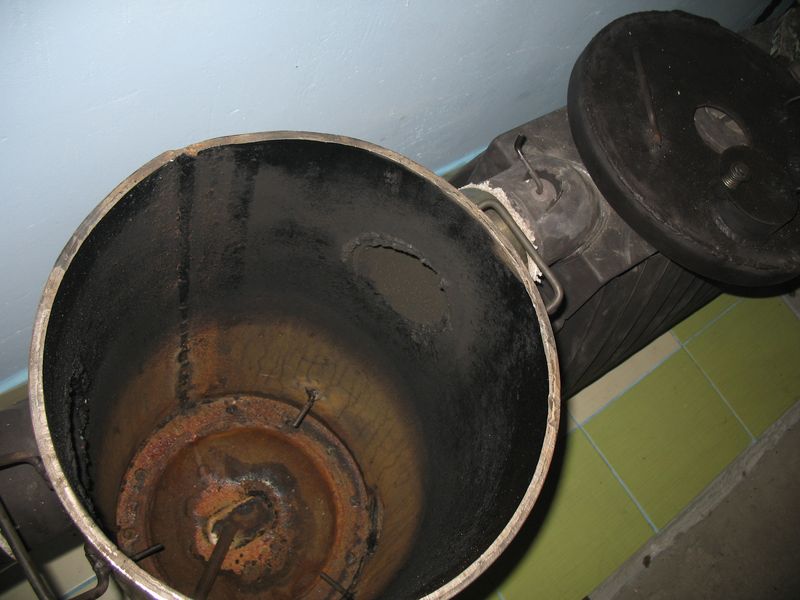

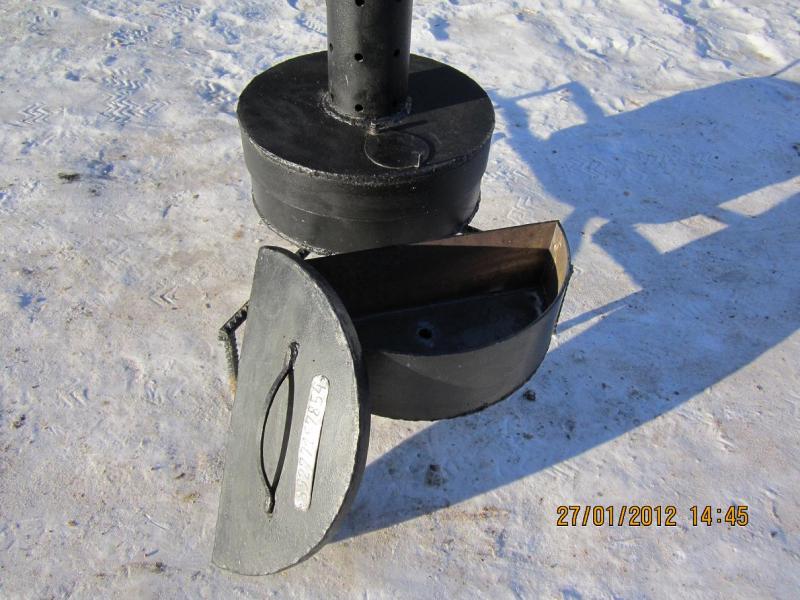

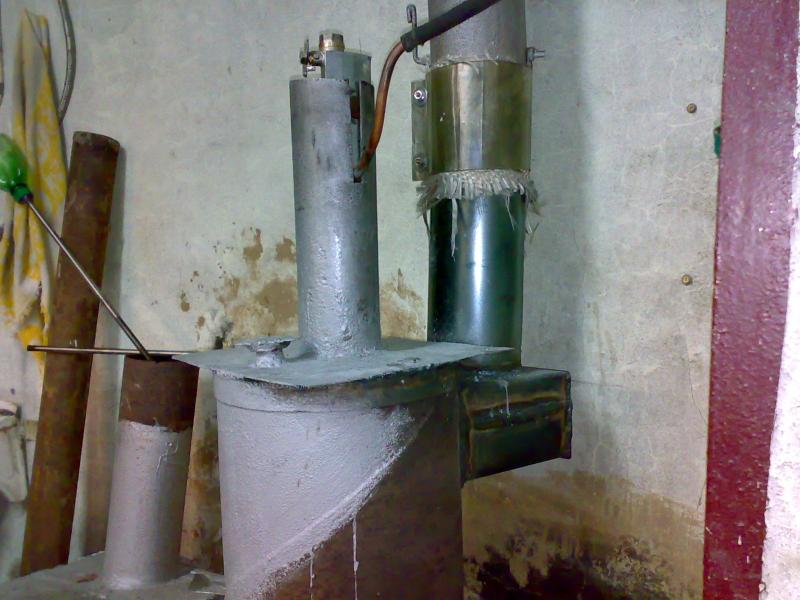

Сделал печку из баллона, обычную, укоротил только. Без диска, дожигатель чуть сбоку. Старался максимально упростить запуск и чистку, сделал отцепляющуюся нижнюю часть с тарелкой. Получилось очень удобно, рекомендую...



Пока в режиме буржуйки, но проверял на отработке- работает хорошо , займусь подачей.

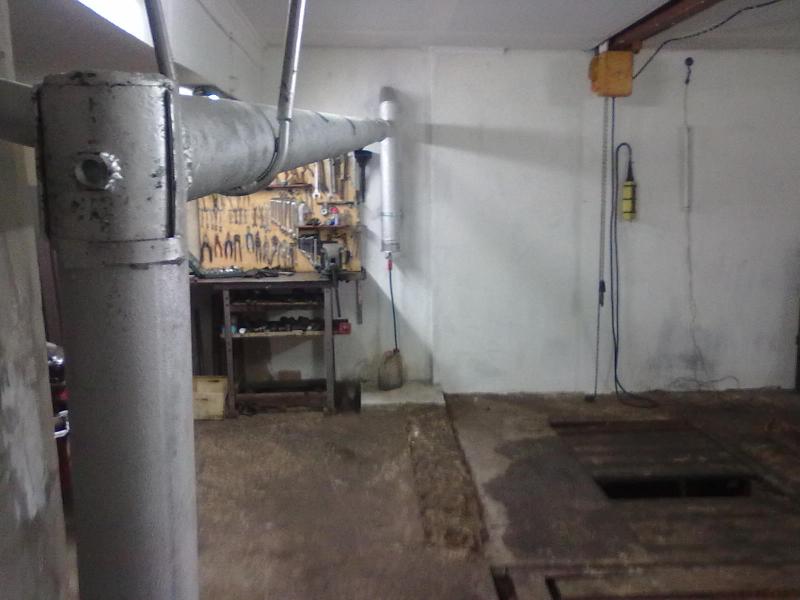

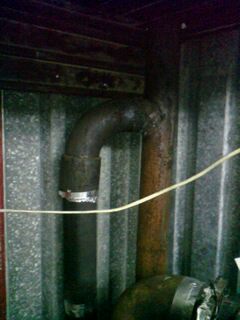

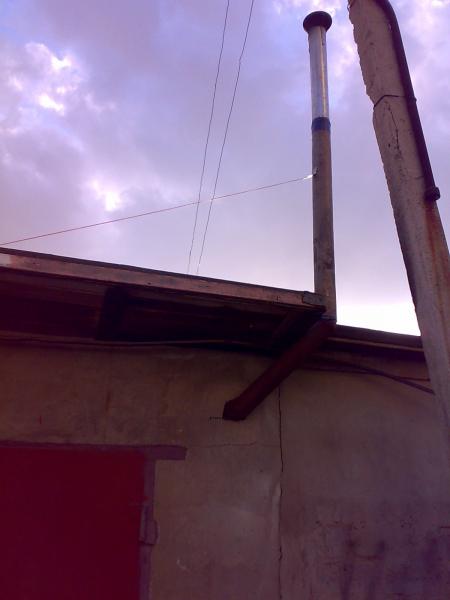

Длина трубы диаметр 110мм- 6м, высота тоже 6м. Чищу от золы через лючок на фото в режиме бурж., один раз в две недели, в режиме на отр., не проверял, ну вот...))

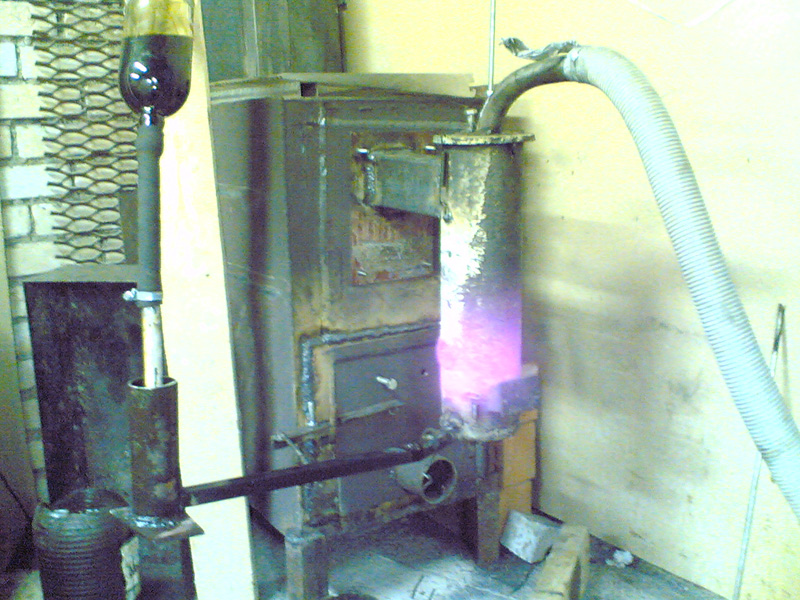

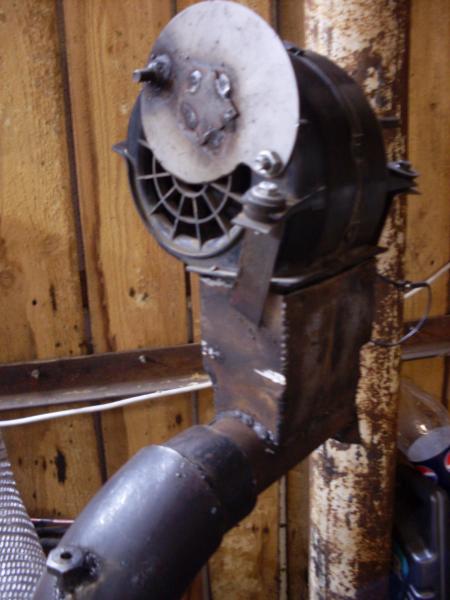

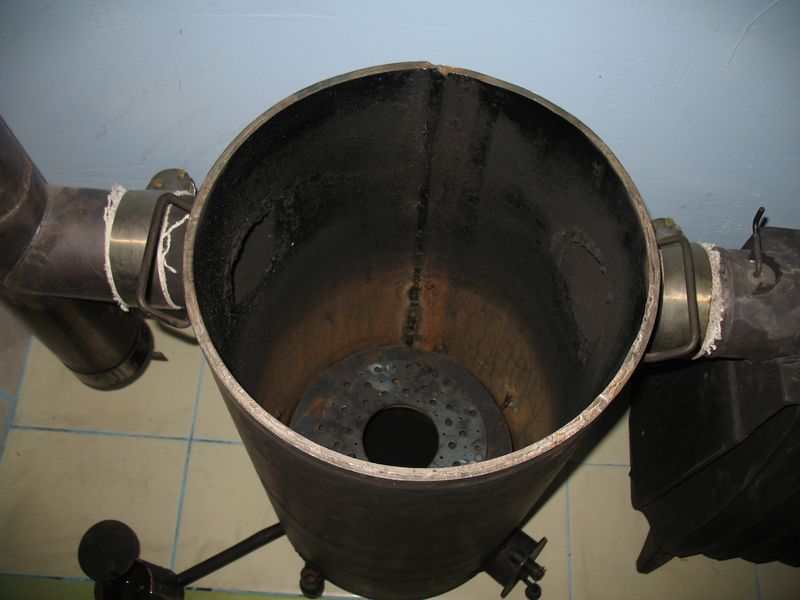

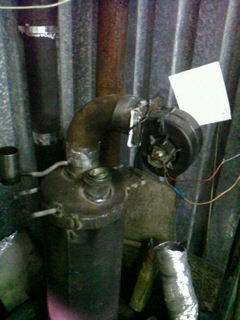

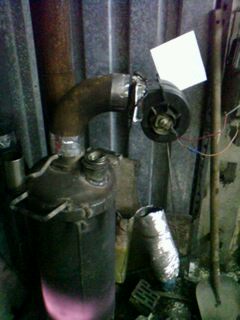

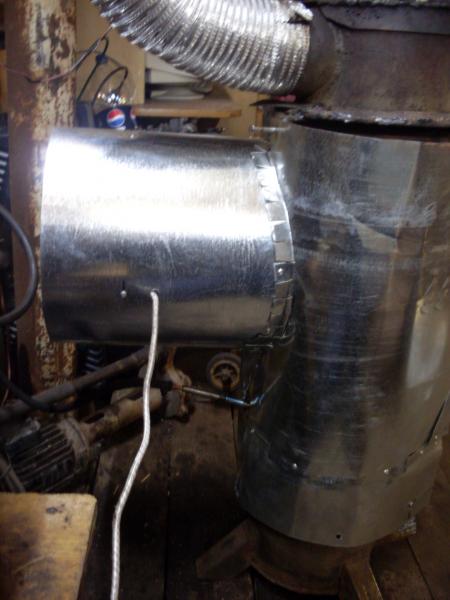

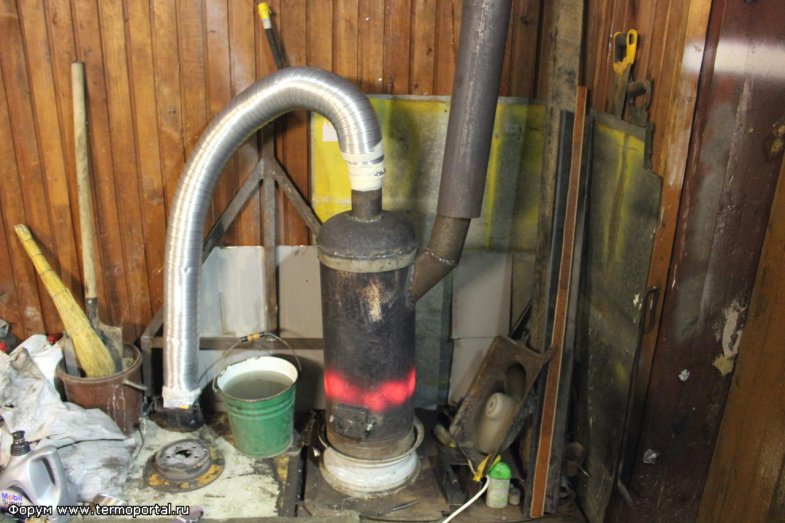

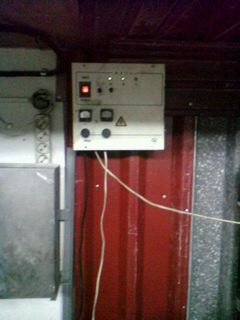

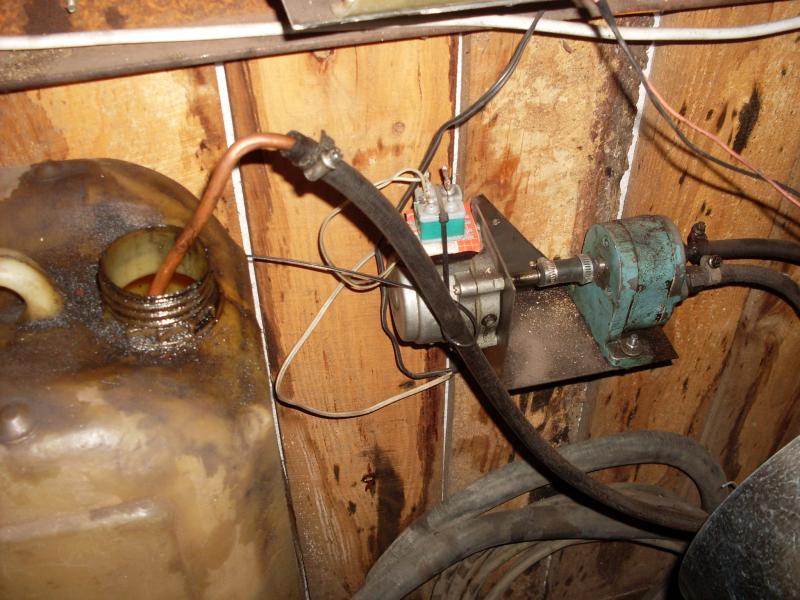

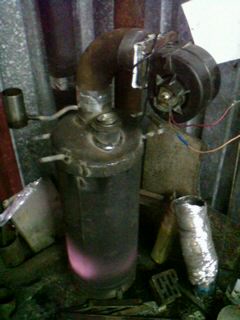

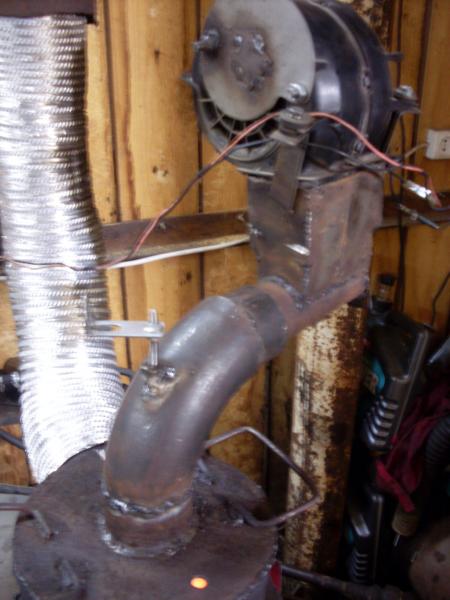

Всем доброго дня ! Выкладываю к обозрению очередную печь на отработке . Решил попробовать с верхней подачей воздуха. Корпус труба диаметром 218 мм. высотой 800 мм . Дожигатель труба 76 мм. Отверстий 6 рядов по 6 отверстий на 4,5 мм. Нижний ряд 20 отверстий по 2 мм. В торце 4 отверстия 4,5 мм. , и стоит регулировка первичного воздуха -шар 15 мм. в диаметре в трубке 16 мм. От шара пруток во всю длину дожигателя и выход сверху . Обдув - вентилятор охлаждения Ваз 2108 , наддув - улитка печки Ваз 2108 . Подача масла снизу маслонасосом порционно , управляемого реле времени . Расход 1-2 л.ч. На фото - максимальная мощность .

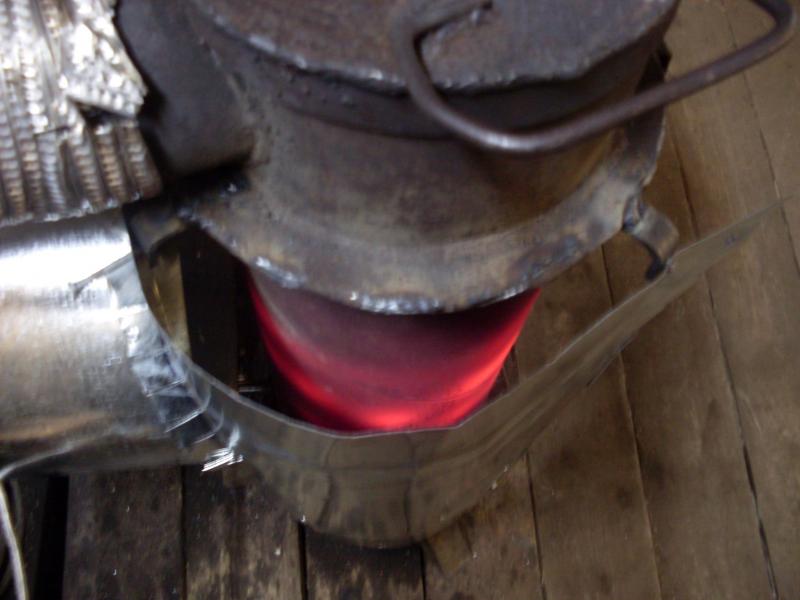

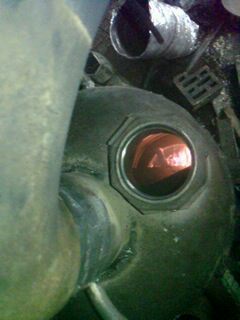

Всем привет. Выкладываю фото своего произведения, доработанного и переделанного. Греет отлично, в режим выходит примерно минуты за 2 - 3, правда расход очень большой получается, около двух литров. А в среднем ест примерно 0.8 - 1 литр. Прогревает гараж отлично, при минусе 15 на улице в гараже примерно за час +20

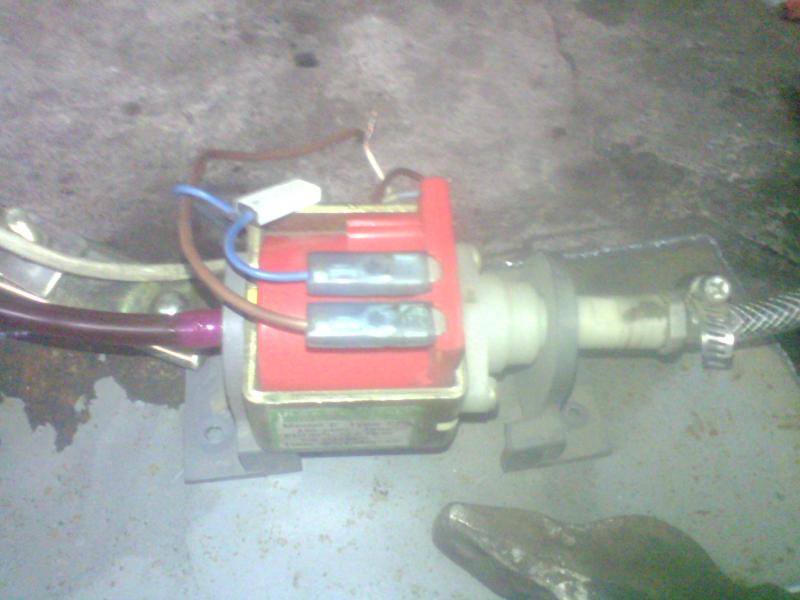

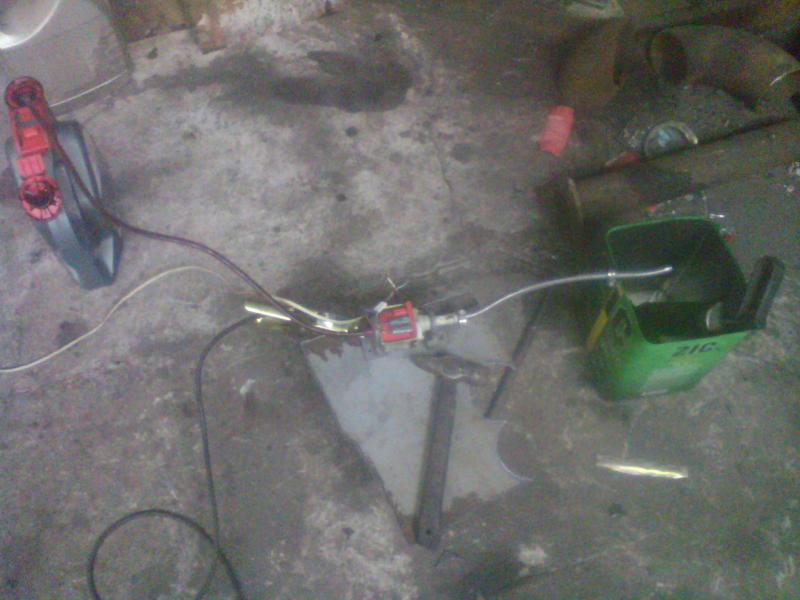

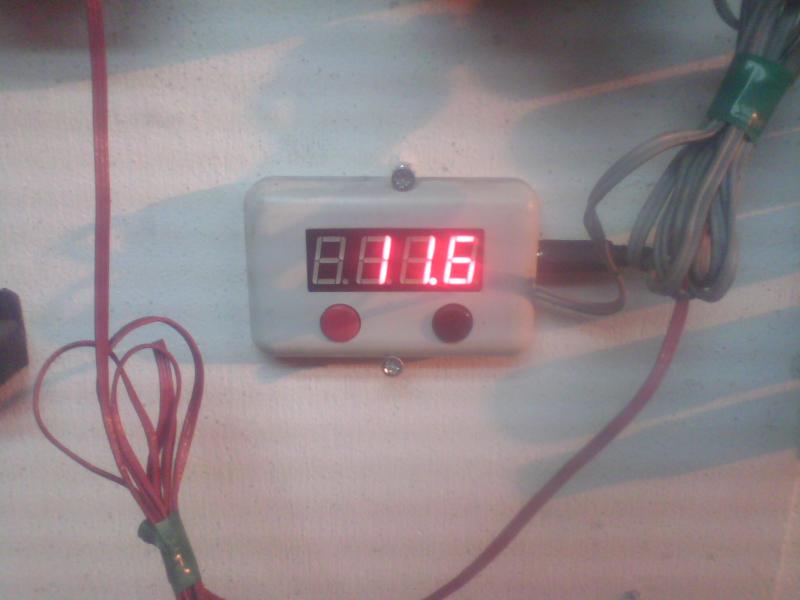

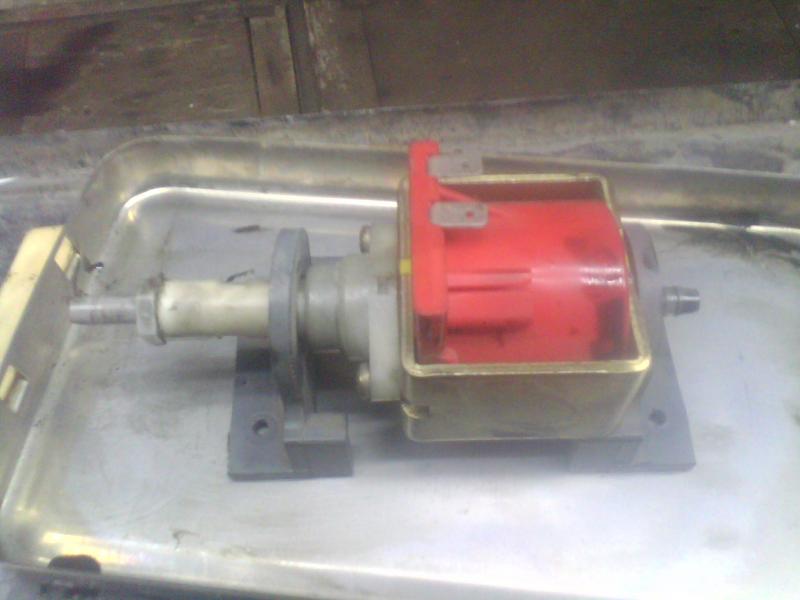

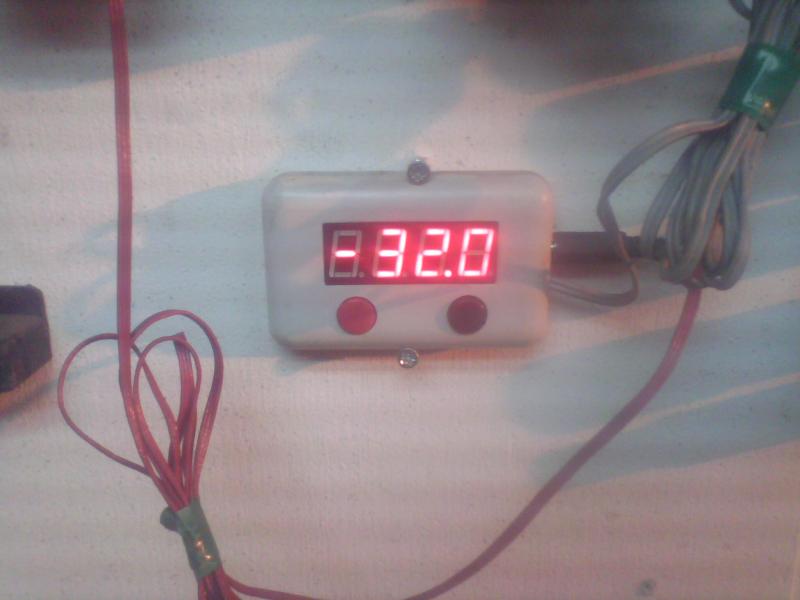

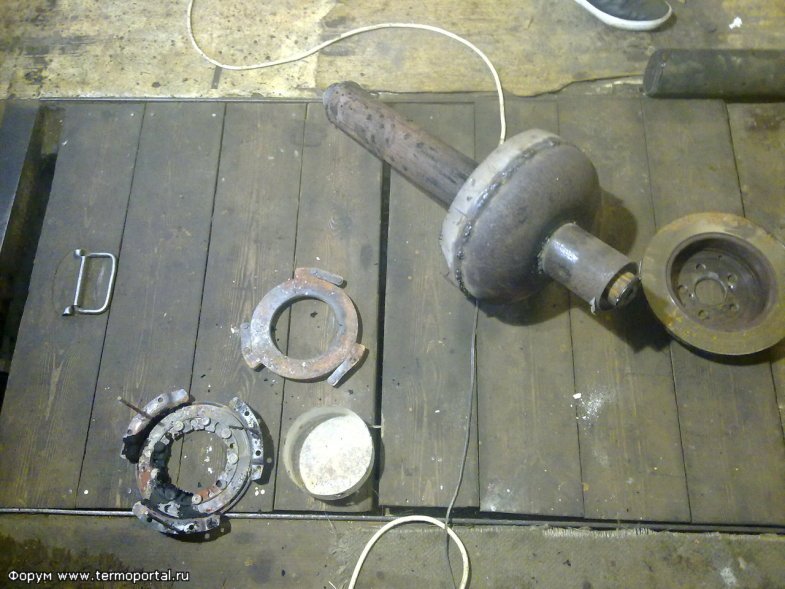

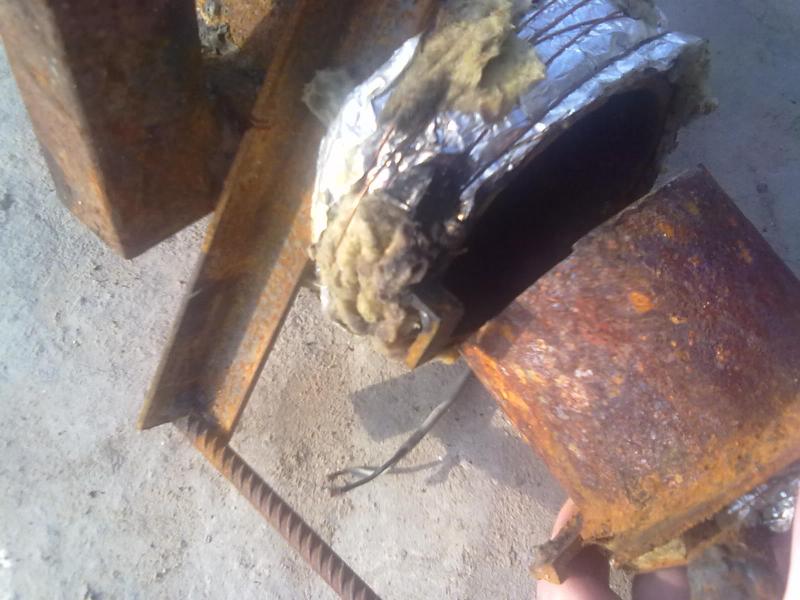

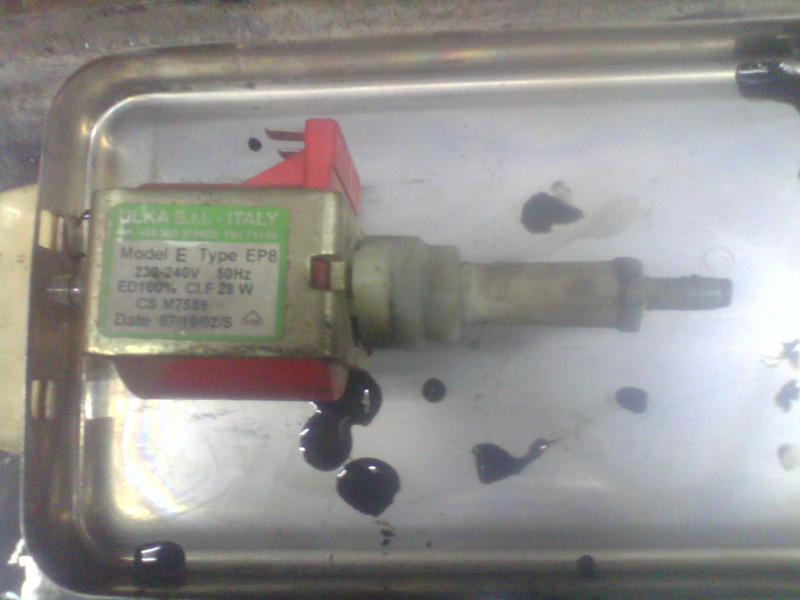

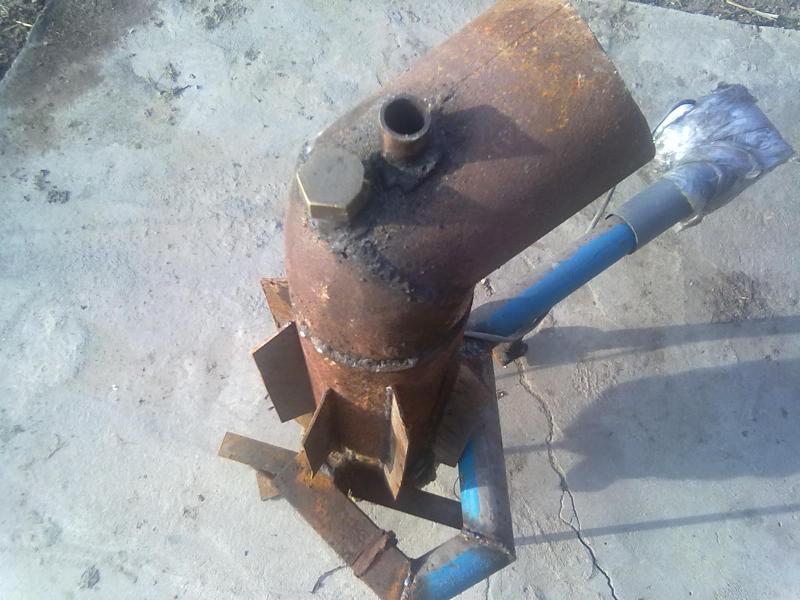

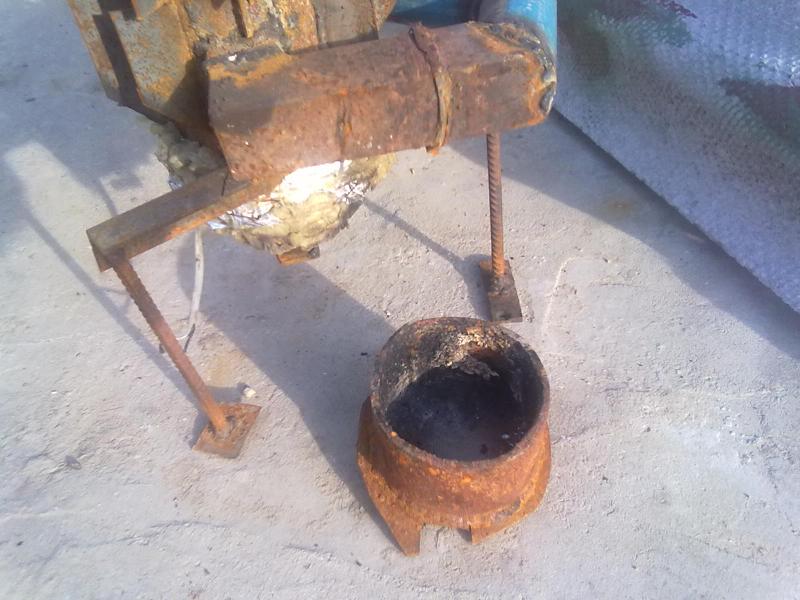

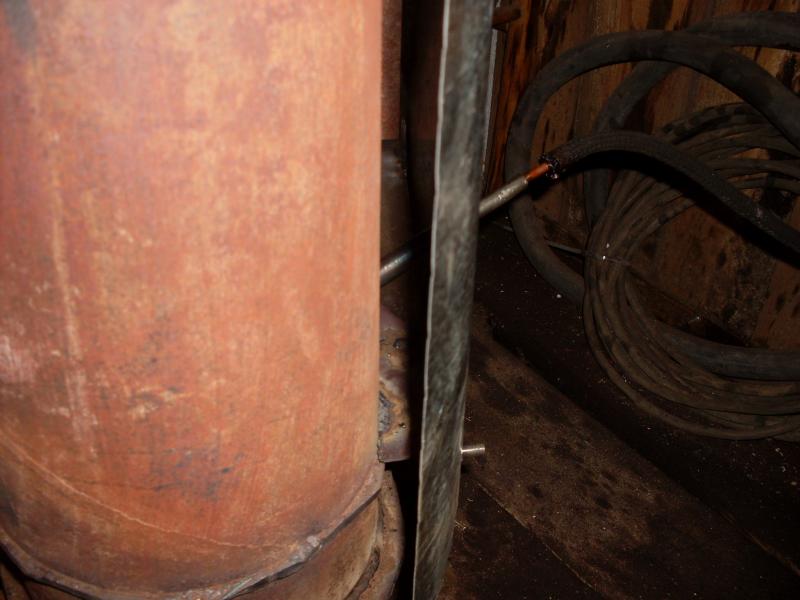

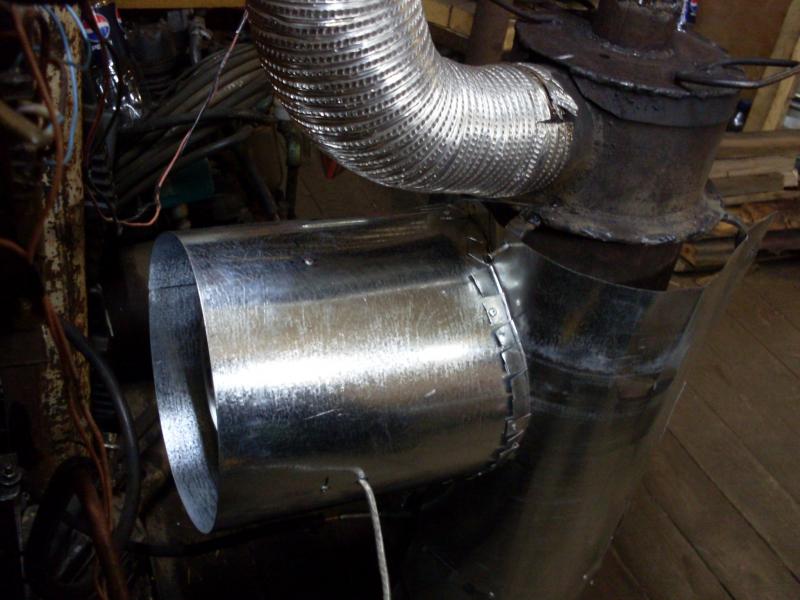

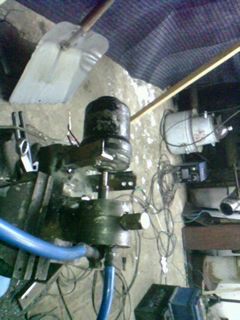

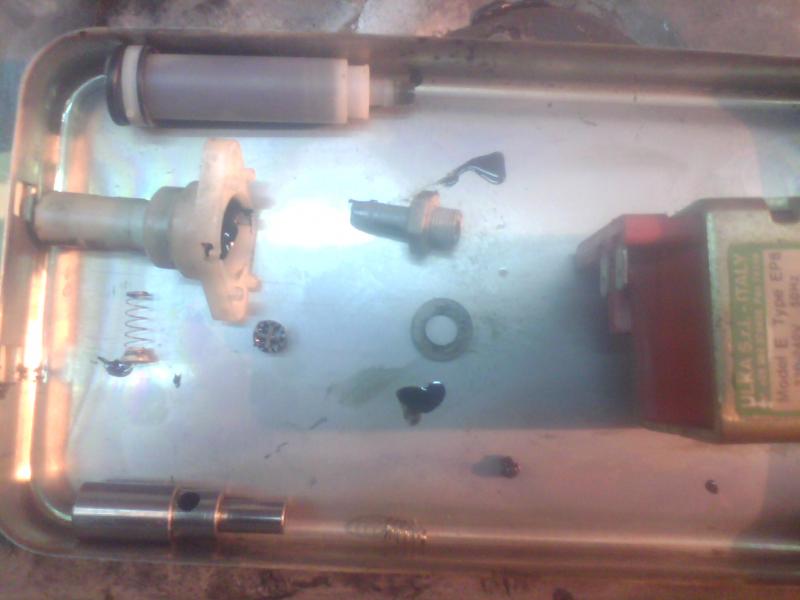

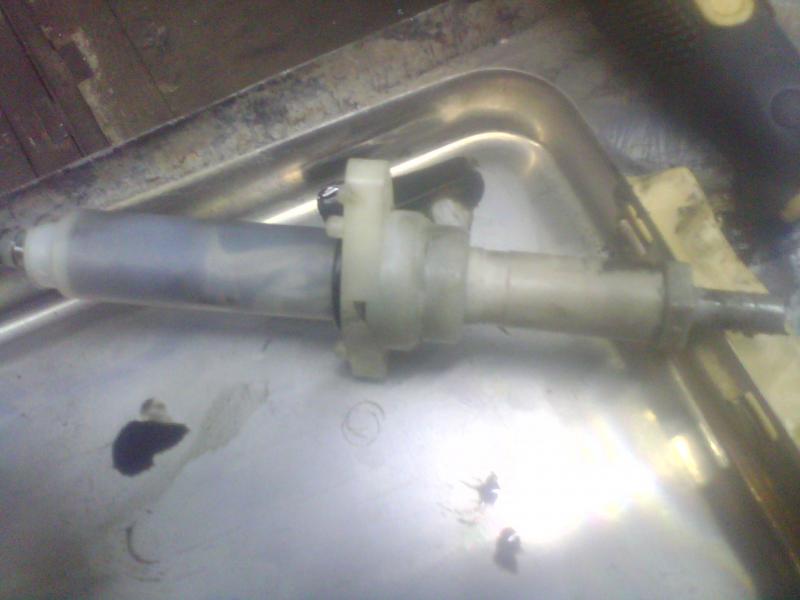

Вечер добрый вечер. Выкладываю фотки моей печки после реинкарнации . Рылся у себя в гараже и попался мне маленький насосик на 220 вольт индукционного типа. Пробовал на отработке, он сам закачал её. Он стоял в пылесосе на подаче воды для мытья стёкол. Я его разобрал, единственная деталь из резины это клапан обратный. Все детали на фото. Температура за бортом и внутри. Обещали завтра подогнать отвод на ДУ 159 переделаю выход с печки и будет всё как в оригинале.

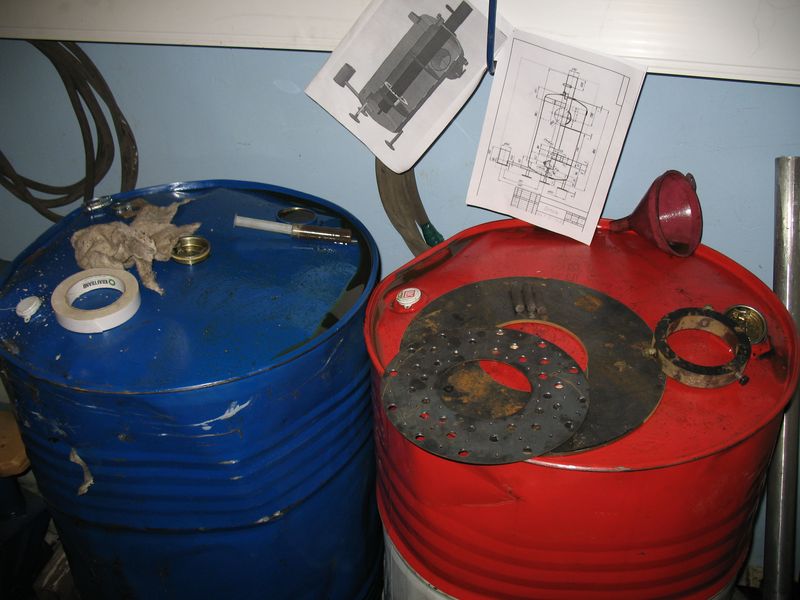

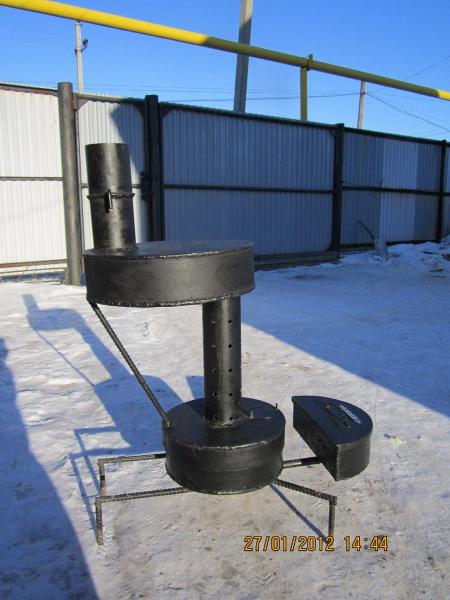

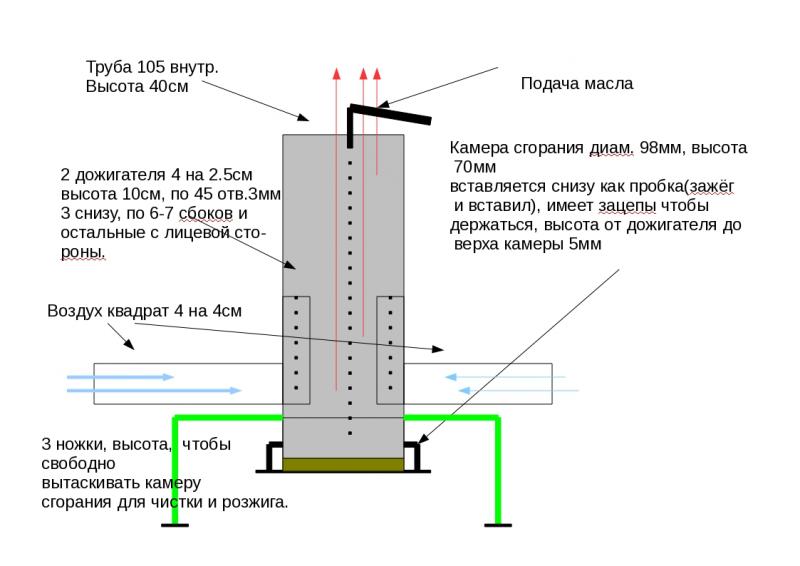

День добрый. Пишу первый раз здесь, у вас на форуме. Заинтересовался месяц назад я печками на отработанном масле. Пока что сделал две. Одну "пробную" печь уже продал (делал ради интереса, будет ли работать или нет). Сделал вторую. На фото, некрашенная печь первая, а вторая уже покрашена. Теперь вот загорелся сделать "закрытую" печь. Хочу сделать вот по этой схеме, которую нашёл у вас.



Вот фото. Извиняюсь за качество.

Внутри вварены перегородки, так что размеры выдержаны.

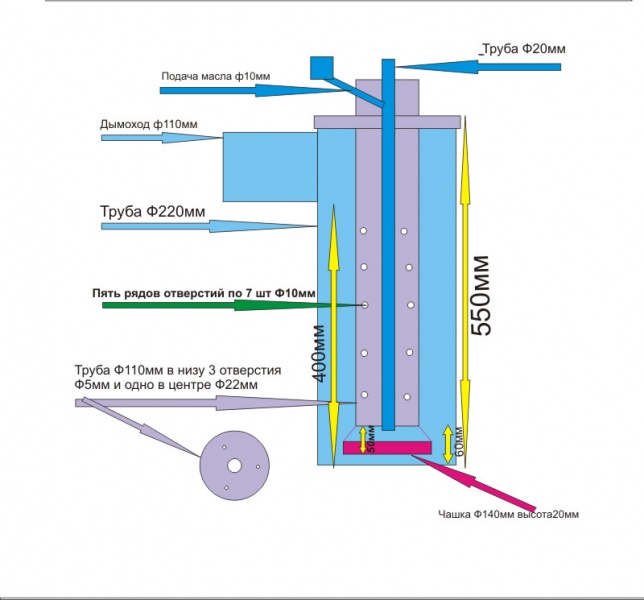

Довёл малолитражку до ума, выставляю подкорректированный чертёж и фотографии. Удачная конструкция , расход от 200гр до 600гр. Кому надо отопить маленькие помещения-рекомендую.



Сейчас правда слегка по-другому печка сделана, сфоткать не успел :)

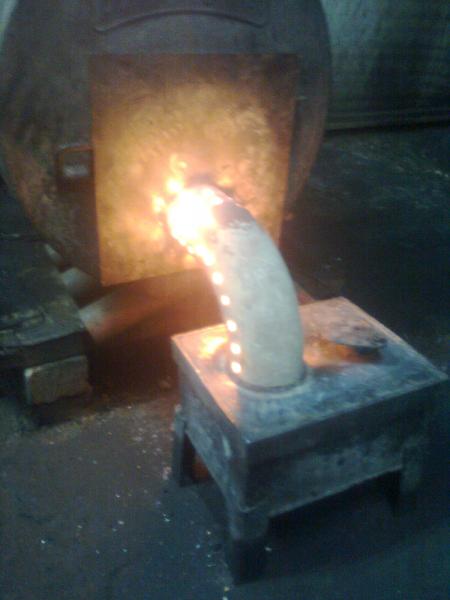

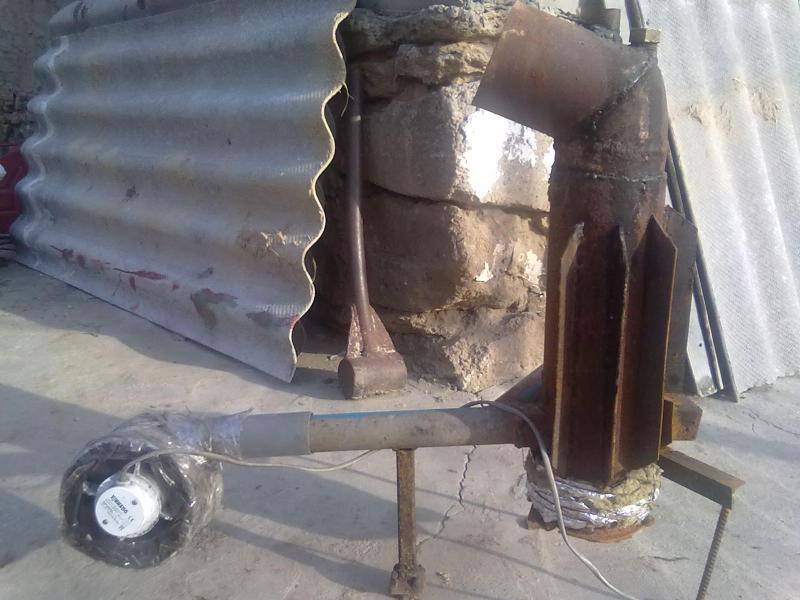

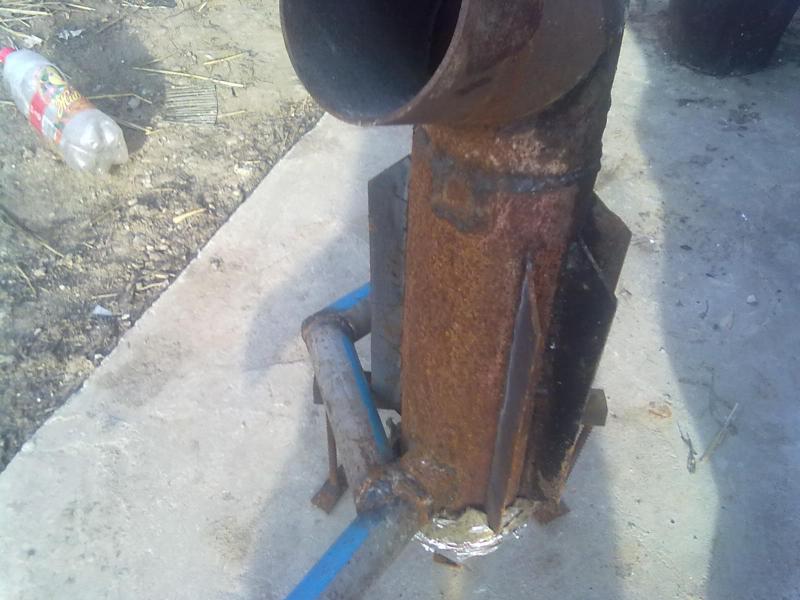

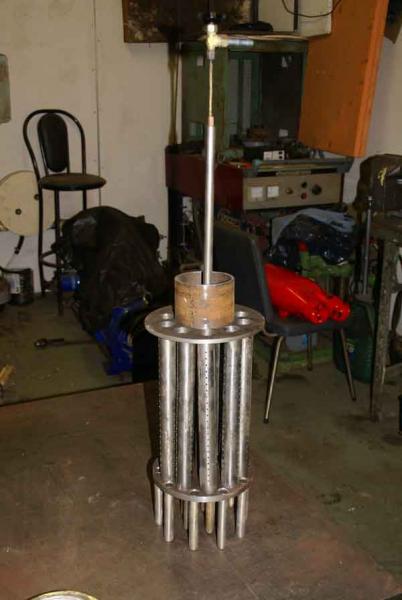

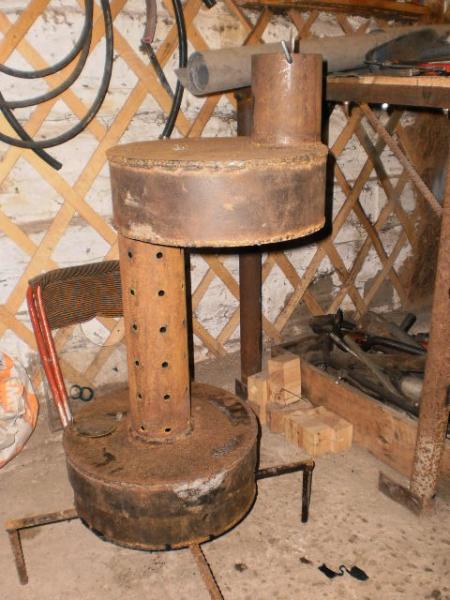

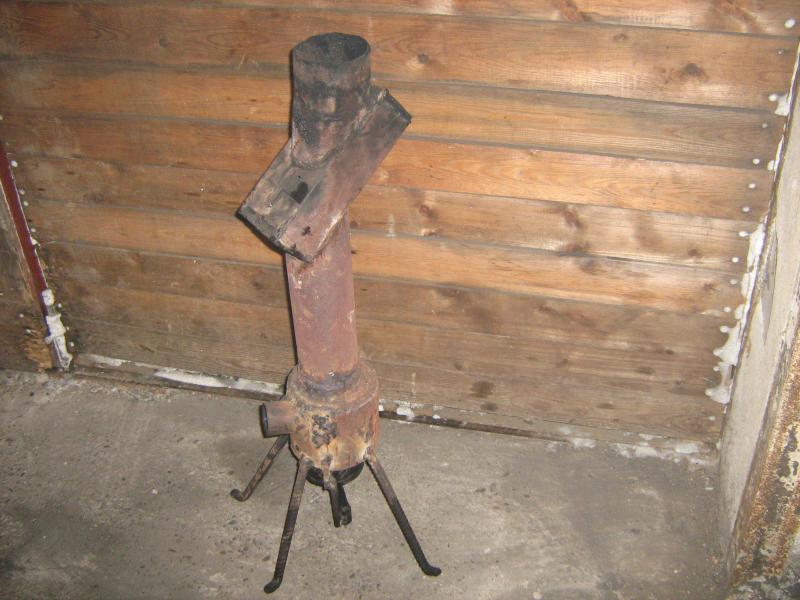

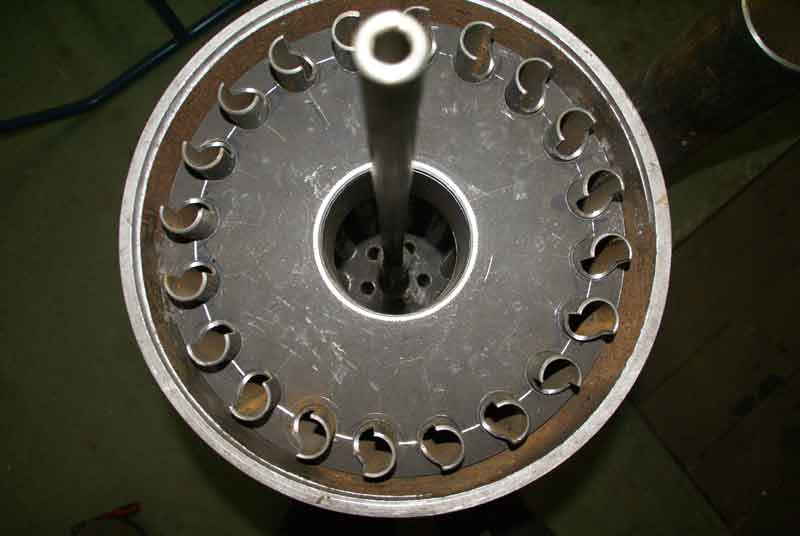

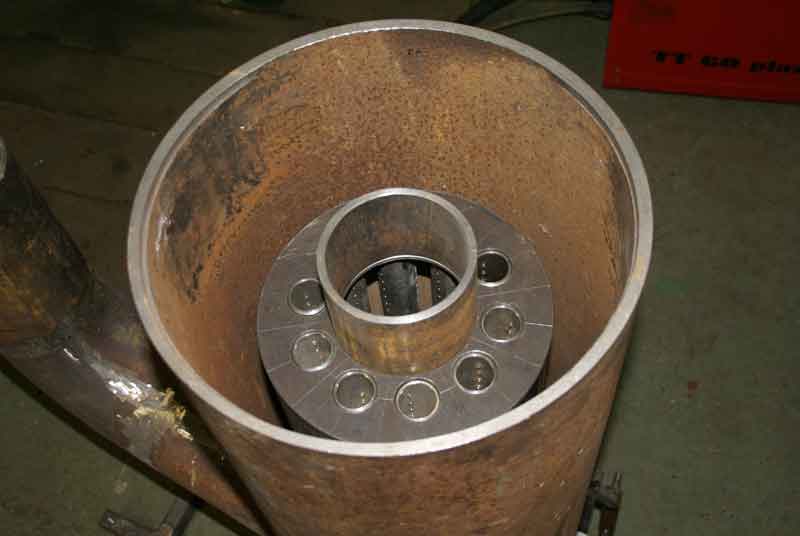

Встретил на одном нашенском форуме печку на отработке весьма необычной конструкции . На естественной тяге . Масло по центральной трубе . Вот некоторые фотки .

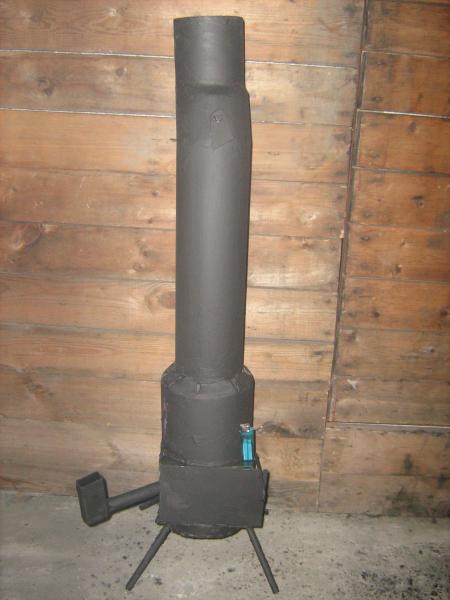

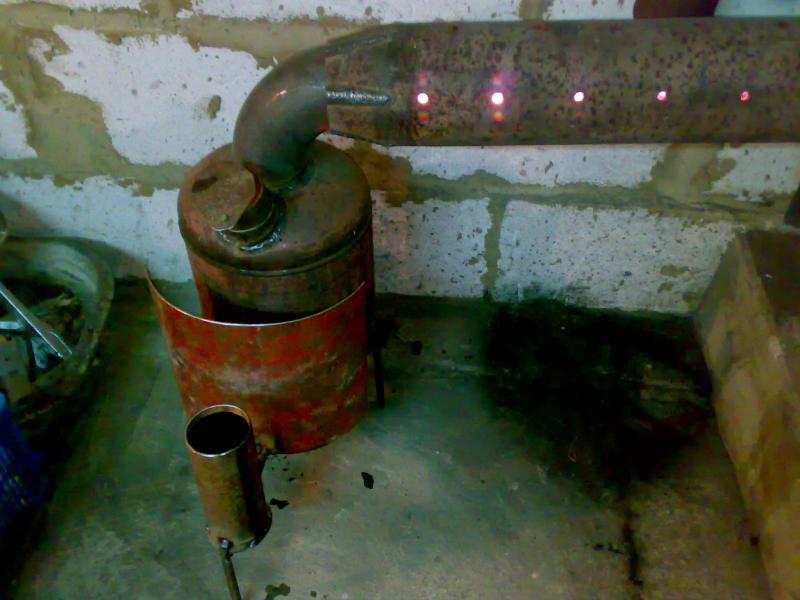

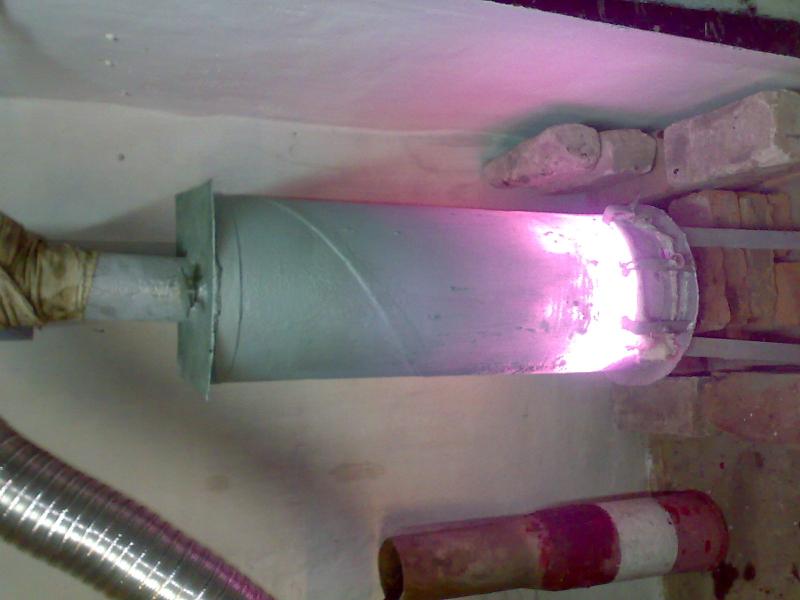

Такая печурка "Кроха" получилась.Один из вариантов. На естественной тяге, для сжигания 0.5-2 л/час. Температура на поверхности 550 градусов. Камера сгорания-труба 110 мм.Высота 110 см.Вес не более 10 кг.
Видео попробую разместить здесь http://www.termoportal.ru/forum35/thread479.html

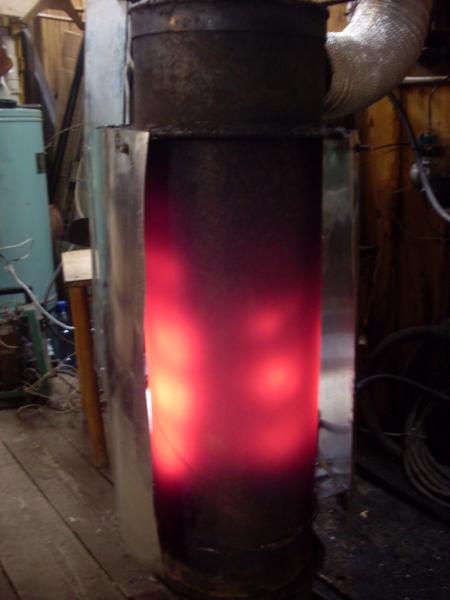

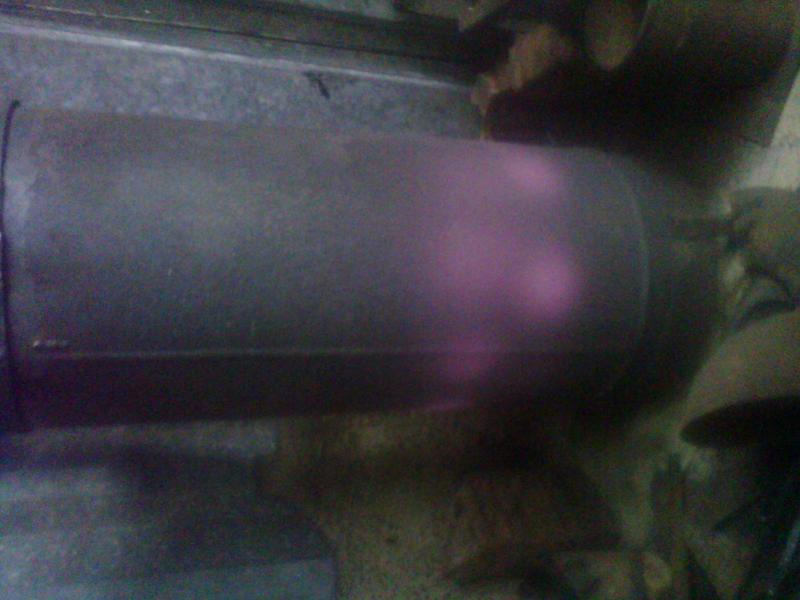

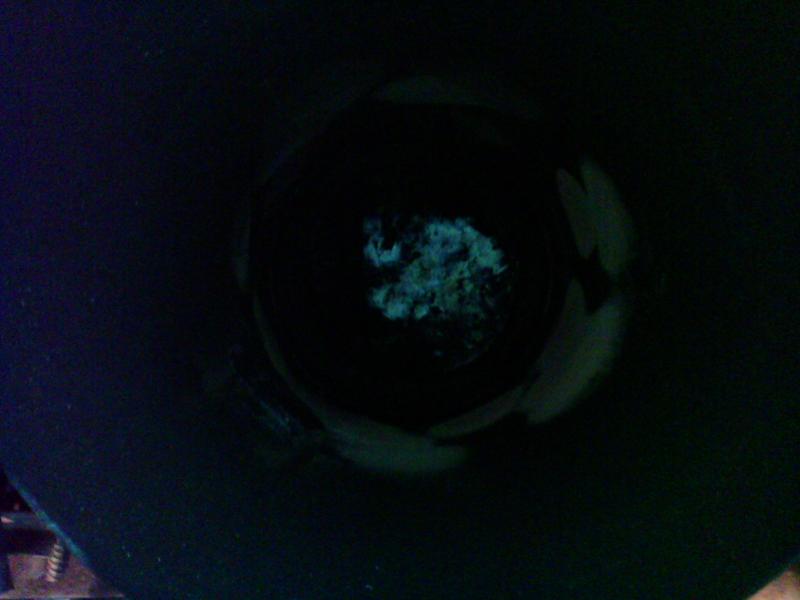

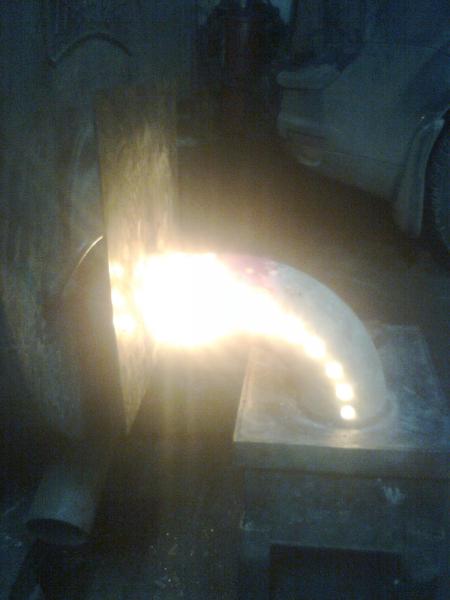

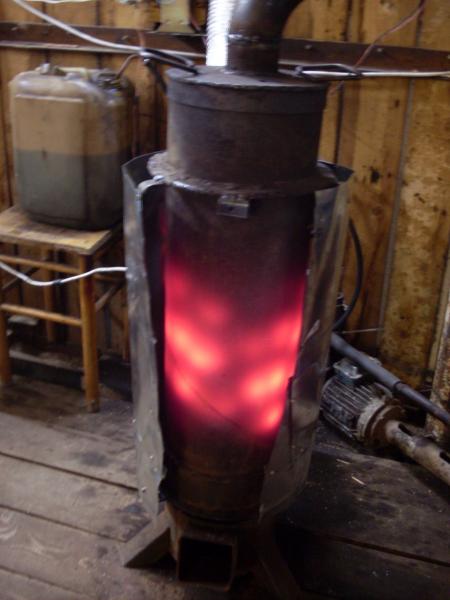

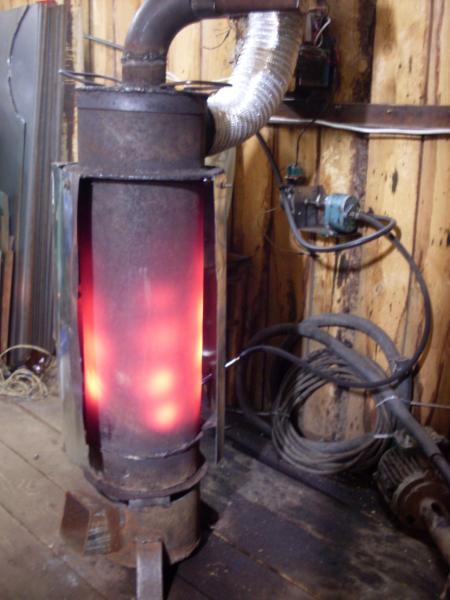

Всем доброго дня ! Решил выложить фото последних модернизаций печи . Как видно особой разницы в применяемом типе дожигателя нет . Обдув сильно влияет на работу печи . На фото работа с обдувом . Такого же цвета печь без обдува , но при расходе 1.4 л.ч.



Привет всем! Сварил печь своими руками, представляю на обозрение на фото.
Вкратце о ней: труба ~200, дожигатель 60мм , отверстия низ 4,5мм, верх 2,5мм, торец 6 отв. 2.5мм и 3 отв 6мм .
Два разделительных диска , подача масла сбоку течет с баллона из-под фреона самотеком! Дымоход прямой - 115, высота 3 метра ! Надув - мотор с кухонной вытяжки с регулировкой скорости ! Расход приблизительно от 1л до 2л час ! Работает в гараже 6 на 6 второй день - пока без нареканий.

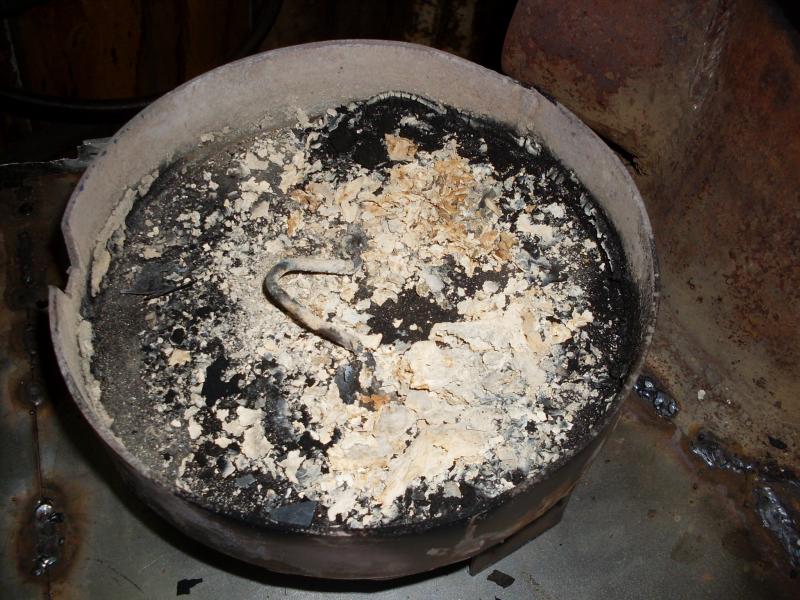

Отходы после горения - желтый песок ! Фото плохие - снимал на телефон!



Всем привет! Публикую окончательный вариант печки "кроха" . Потребляет 0,4-1.4 л/час.
Расклады такие: при 0,4 л, температура на поверхности печки (трубы) 184 град. С, при 0,55 л.-270 град., при 1,4 л-410град. При большей подаче -дымное горение.
Думаю полезна будет для маленьких помещений, теплиц, гаражиков. А может дальнобойщикам? Подробности в теме http://www.termoportal.ru/forum35/thread1315.html



Приветствую всех посетителей этого замечательного форума. Хочу вам показать первый результат моих трудов после тщательного изучения тем, чертежей, комментариев.

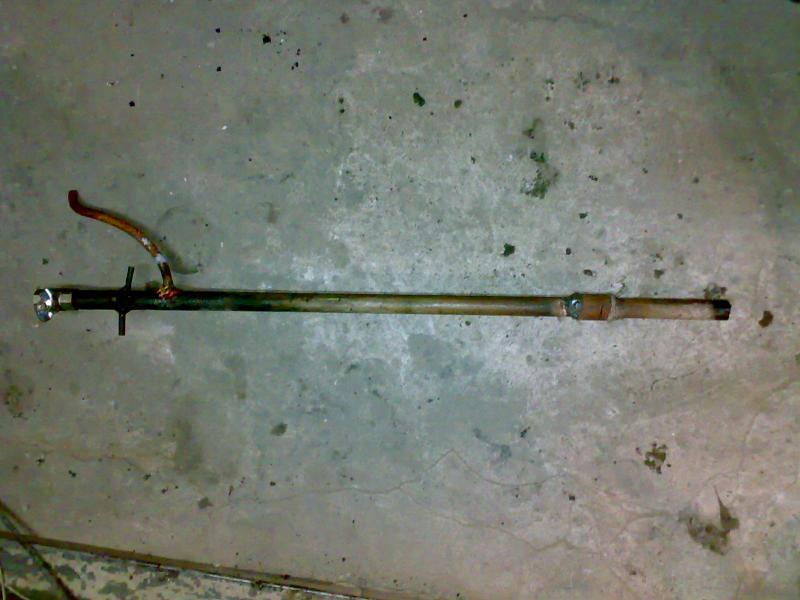

Итак, собрал я маленькую печку из того, что попалось под руку в качестве дополнения к основной буржуйке. За основу взята труба 110 мм, длиной 400 мм. Дожигатель изготовил из 28мм трубы. Вместо отверстий я сделал 6 пропилов 1,2х50 мм с небольшим смещением, чтобы получилось некое подобие завихрителя. Первичный воздух сделал регулируемым на ходу. За основу взят винт с потайной головкой, который соединён с длинной шпилькой, тем самым осуществляется регулировка. Подача масла - автопоилка. Расход получился примерно 0.6-0.7 литра в час.
