Печи на отработанном масле своими руками. Фото

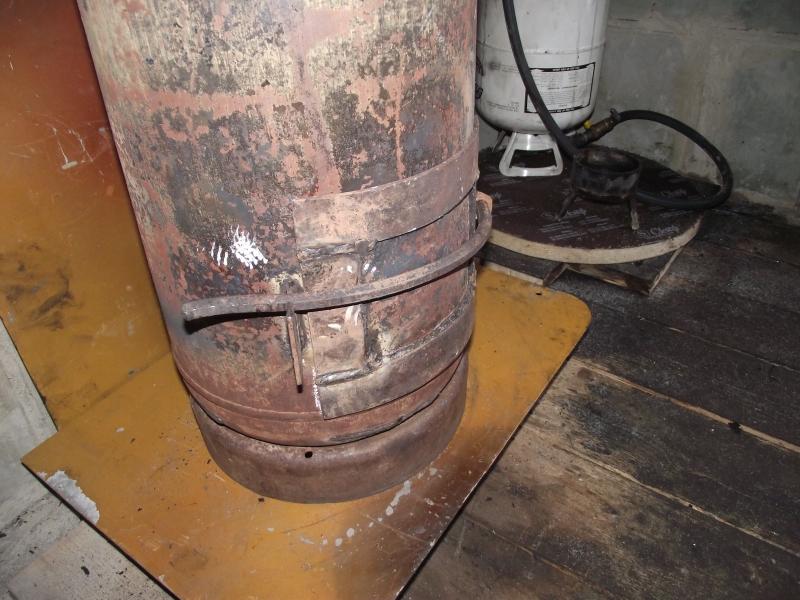

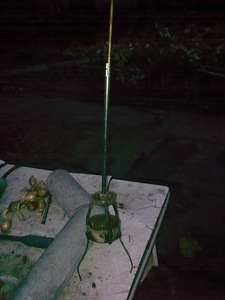

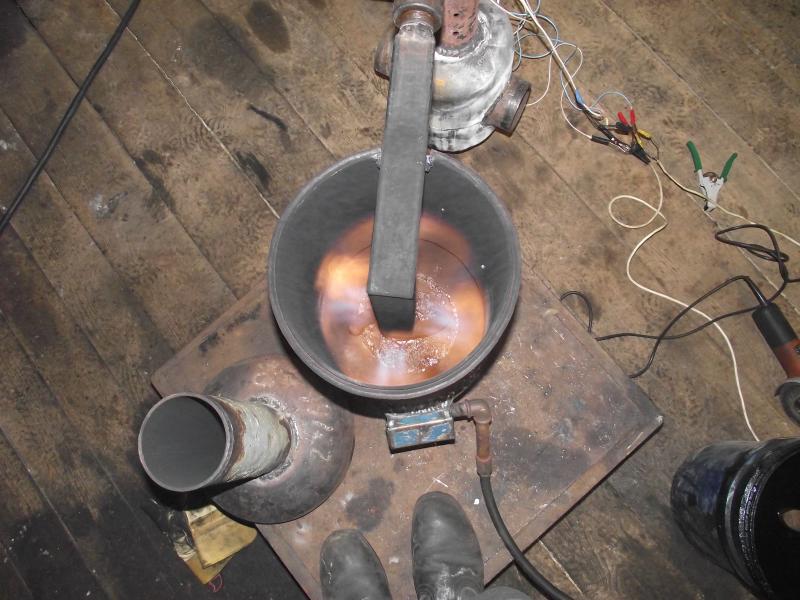

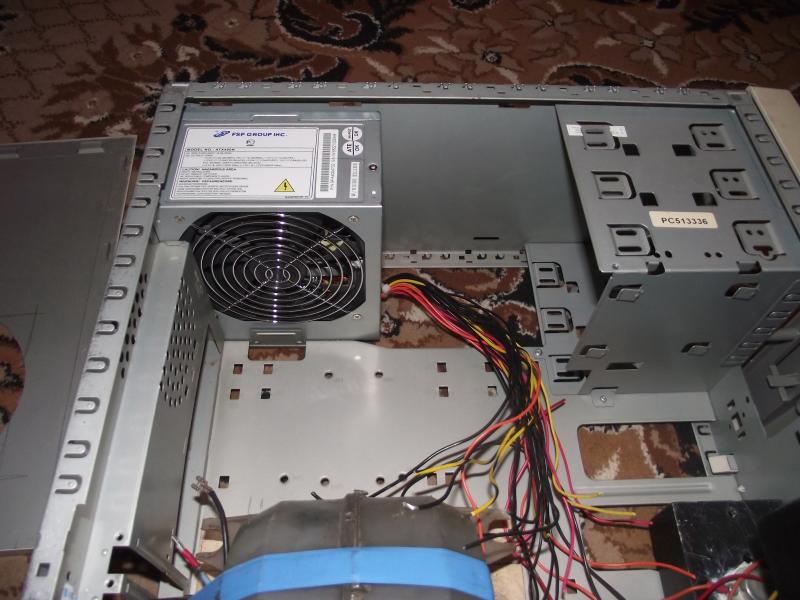

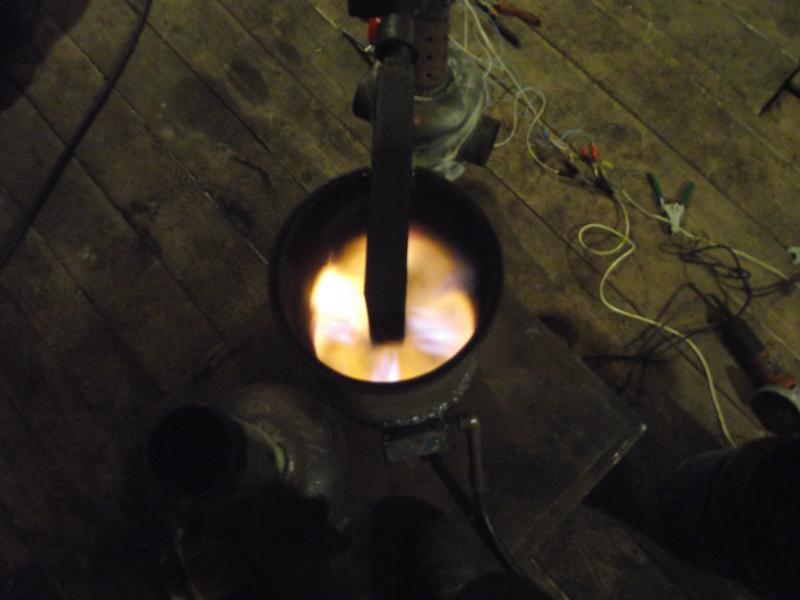

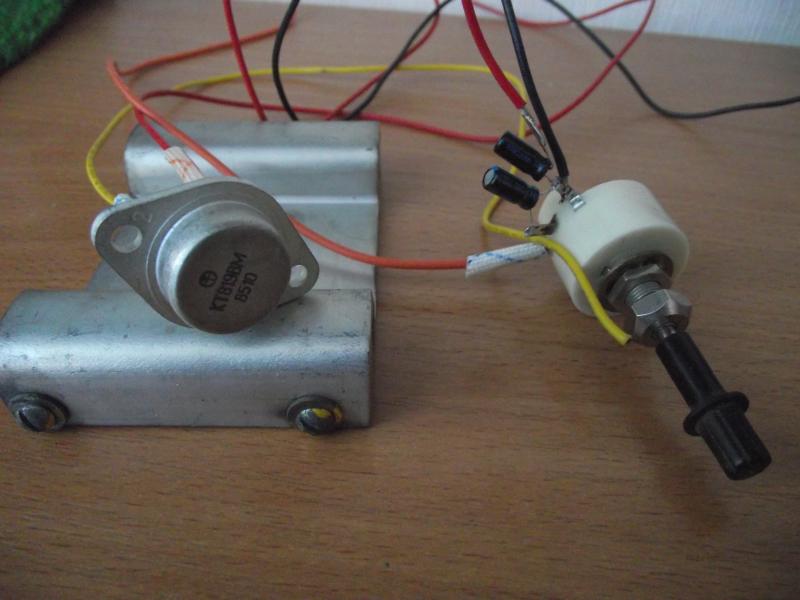

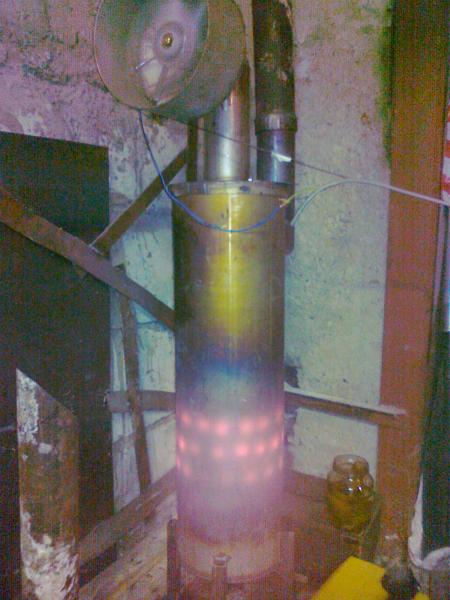

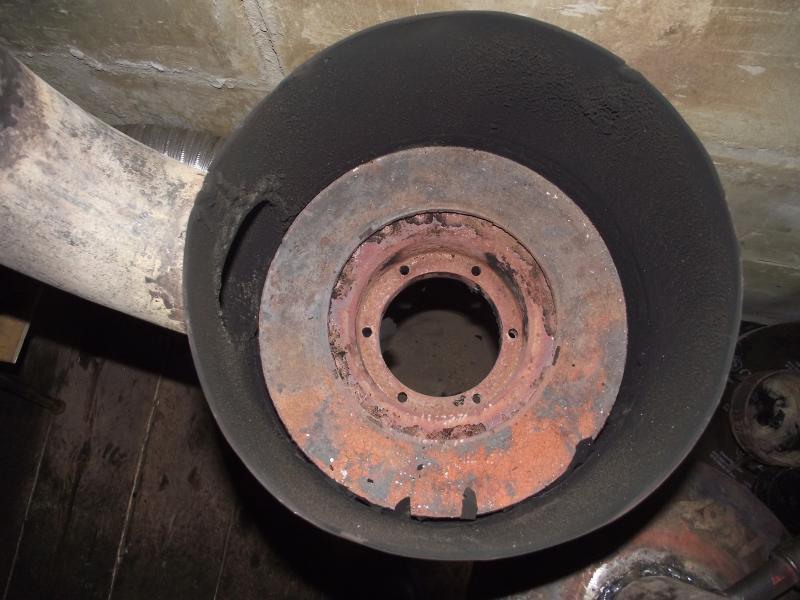

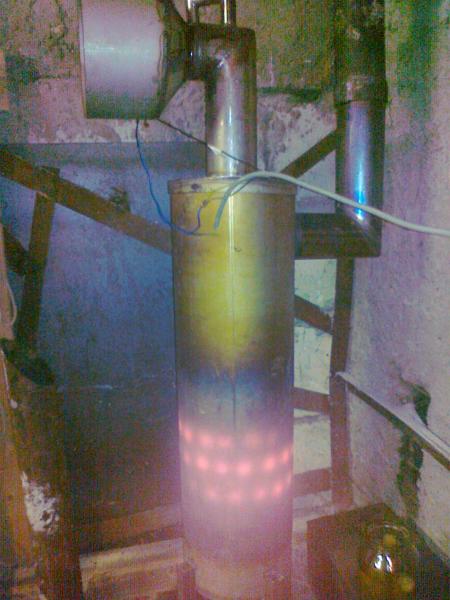

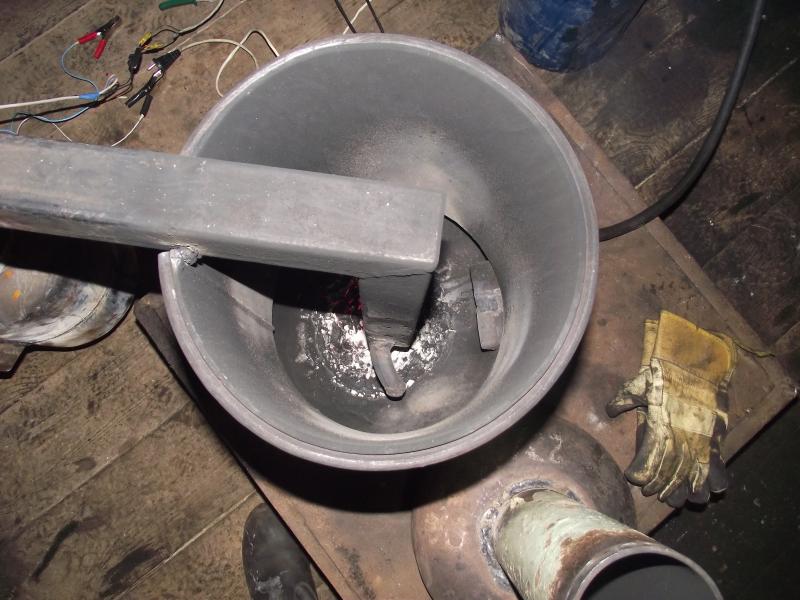

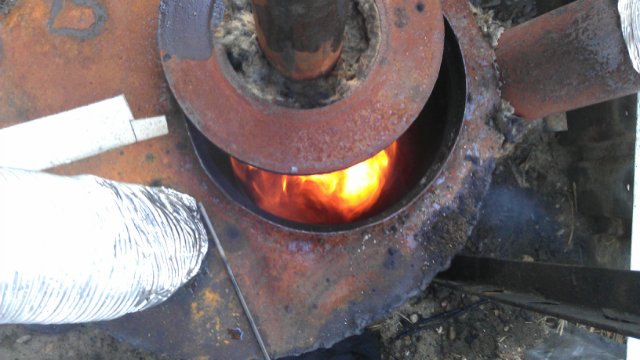

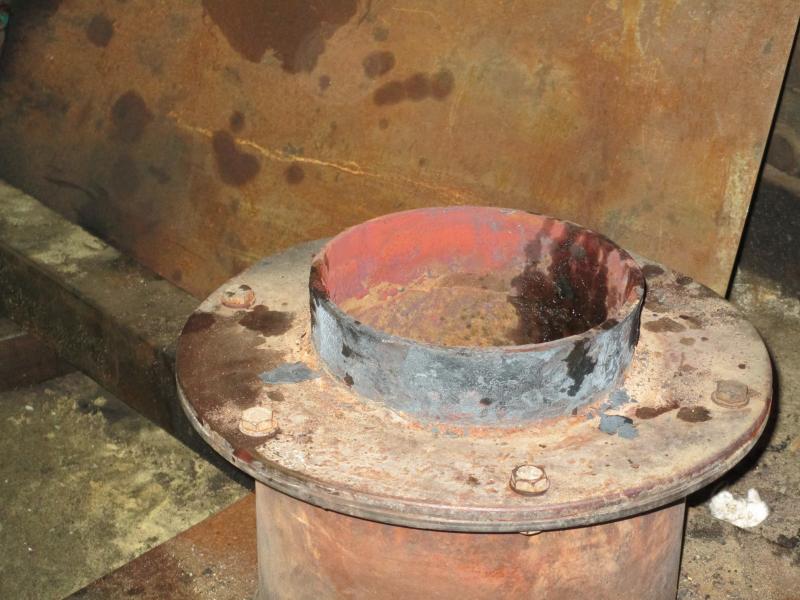

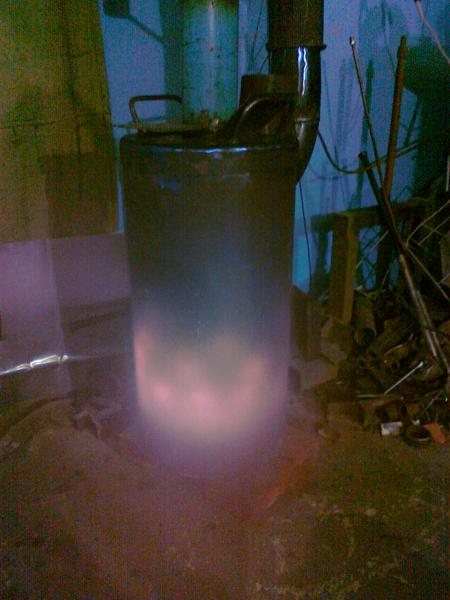

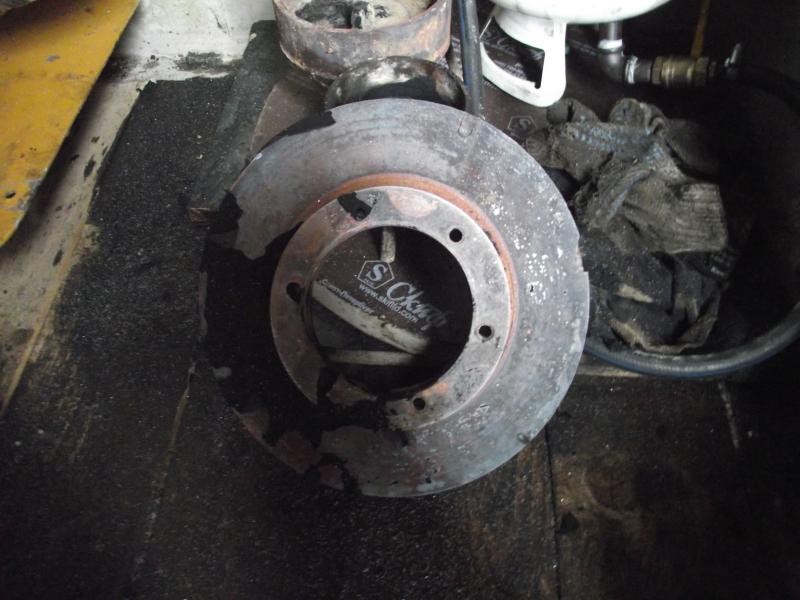

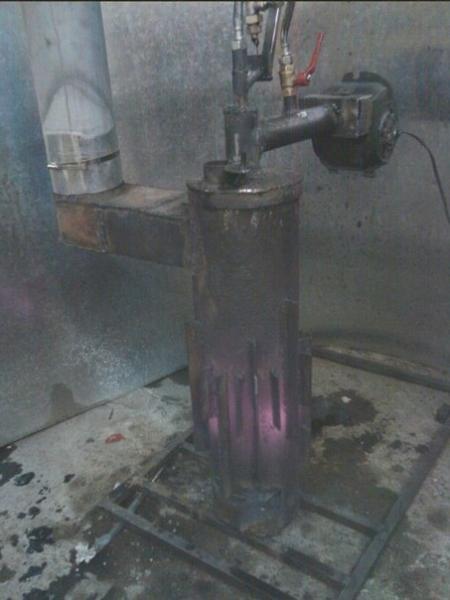

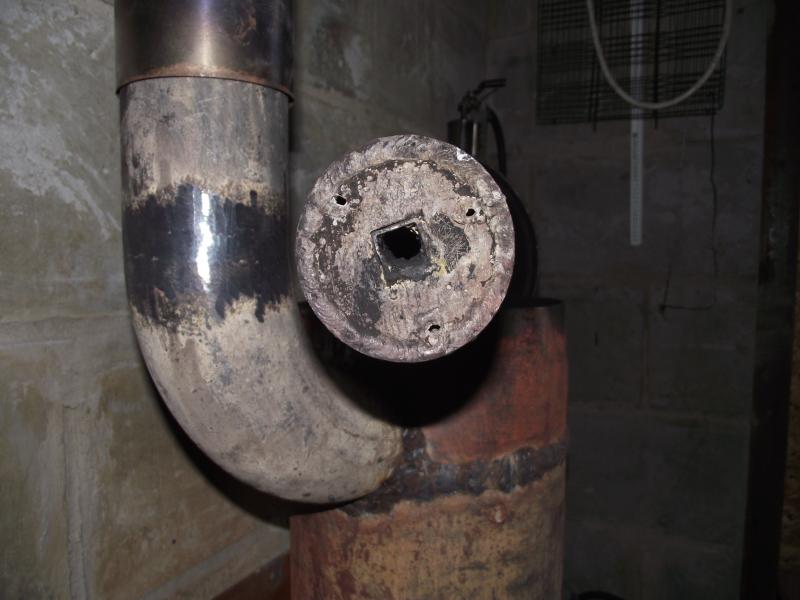

Вот и мне есть чем похвастаться! Сегодня (уже вчера) опробовал свой образец. Разогрелась быстро, покраснела. Только на отработке горит синим, а это вроде как нехорошо. На пирожковом масле пламя красное и еле чахнет. Из 43 отверстий д3мм горят 2-3 нижних ряда (15-20отв). На торце 3отв д3мм и 1 в центре воздух+масло 4мм. Как растянуть пламя по трубе, уменьшить отв или их количество на нижних рядах?

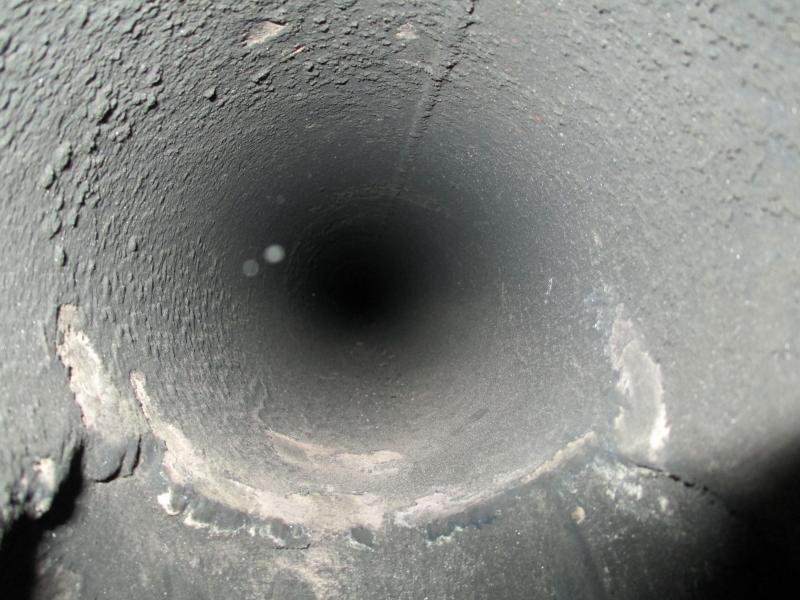

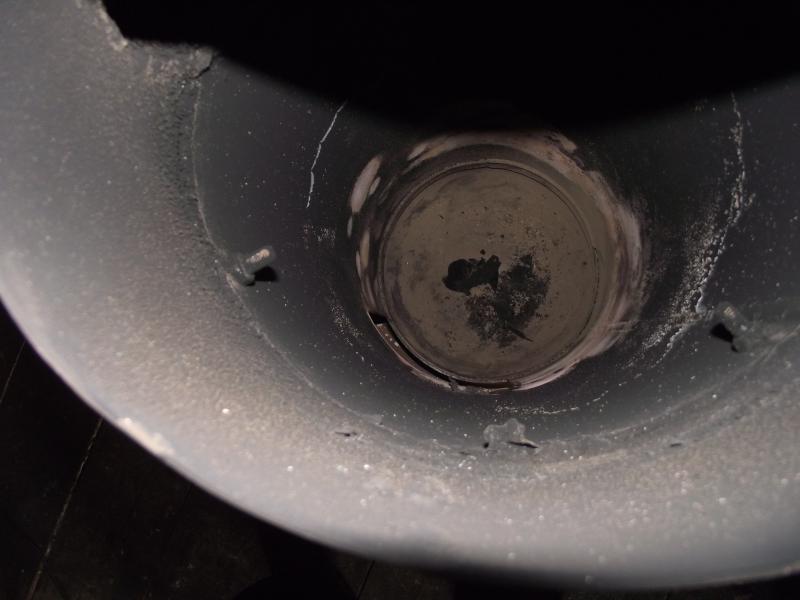

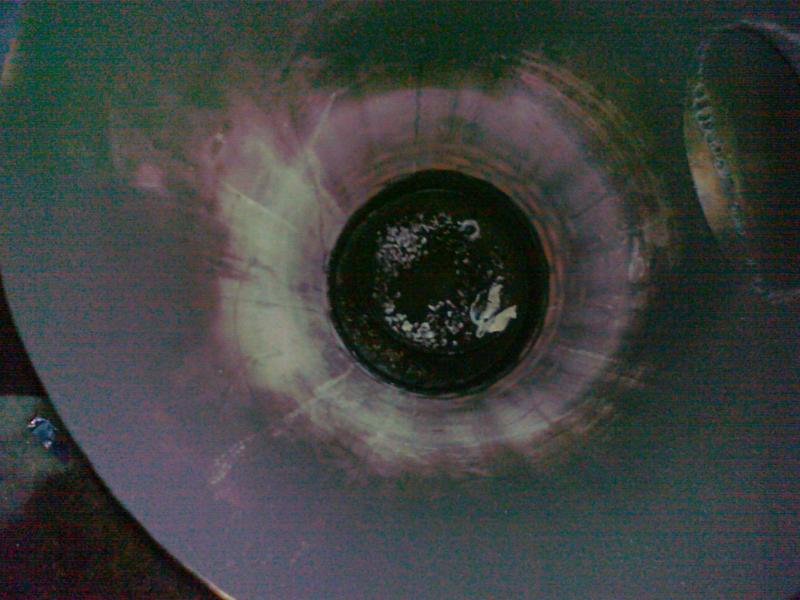

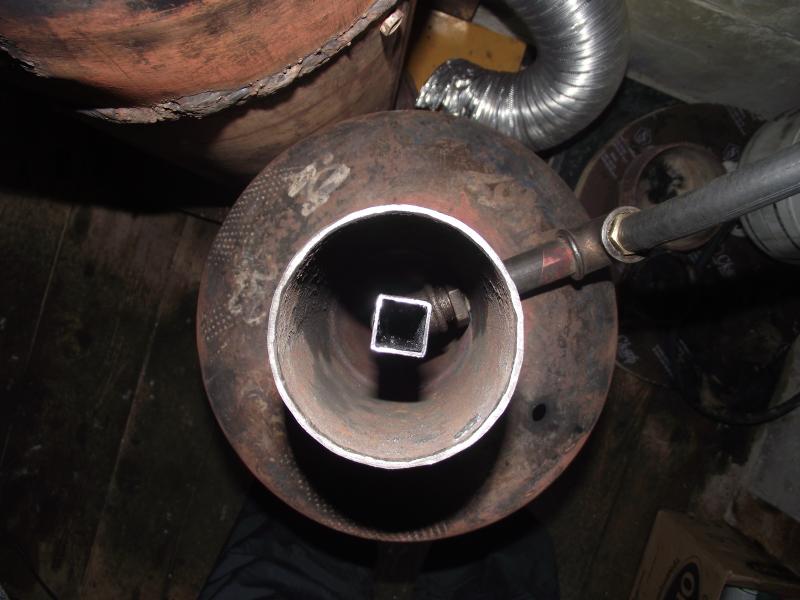

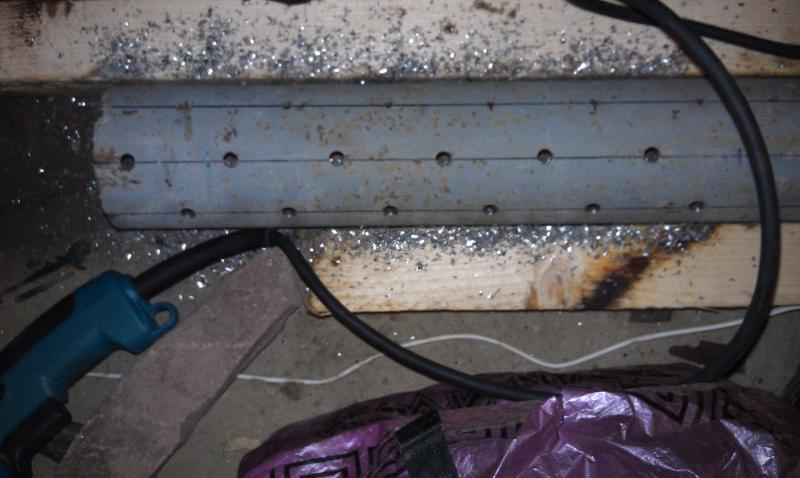

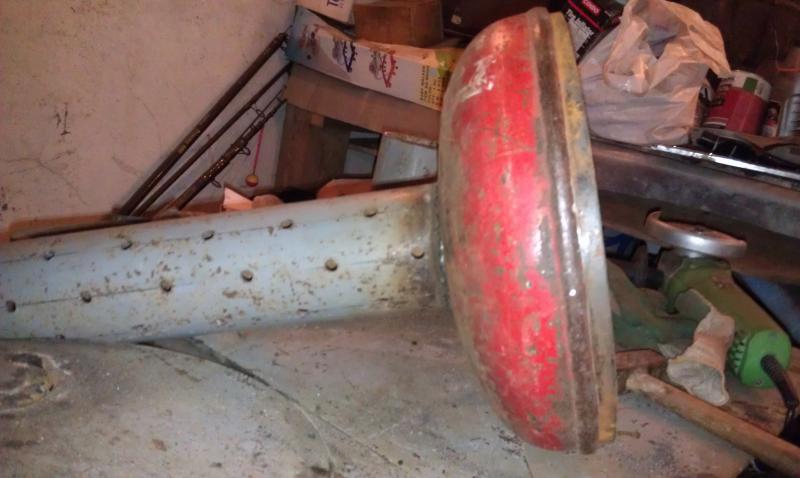

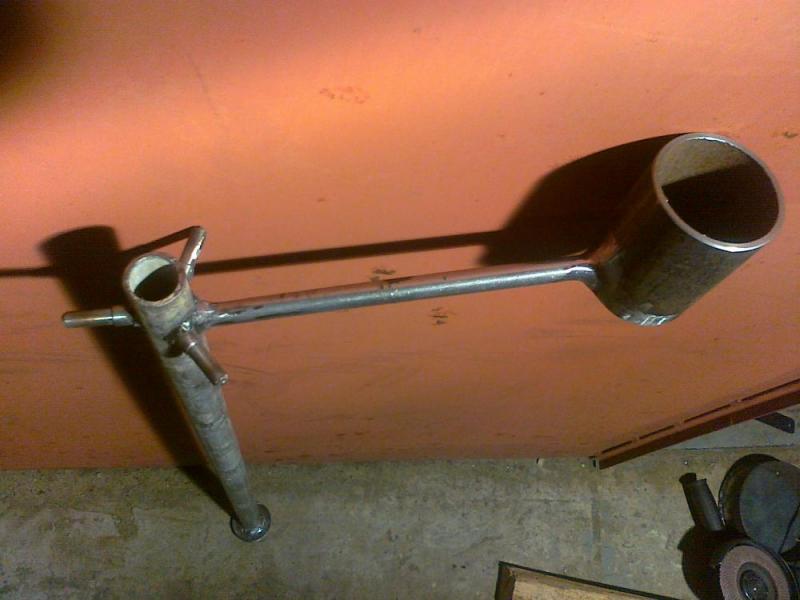

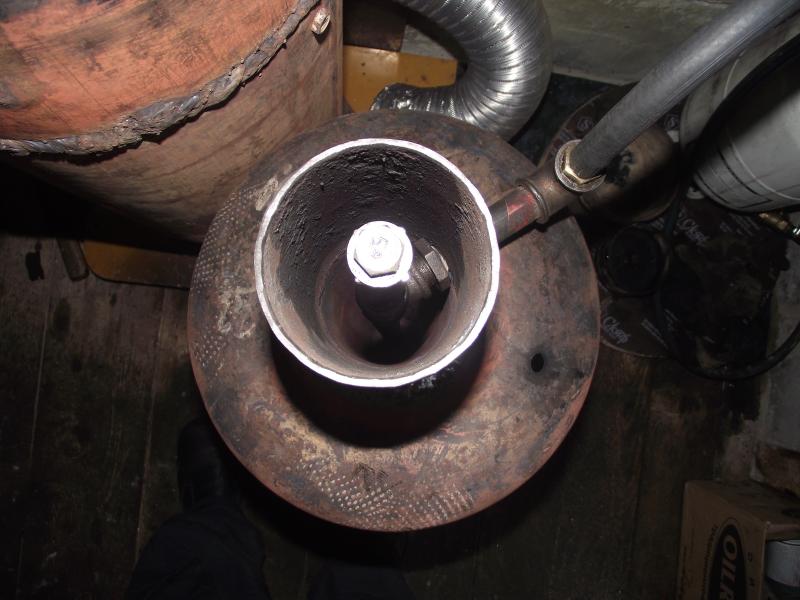

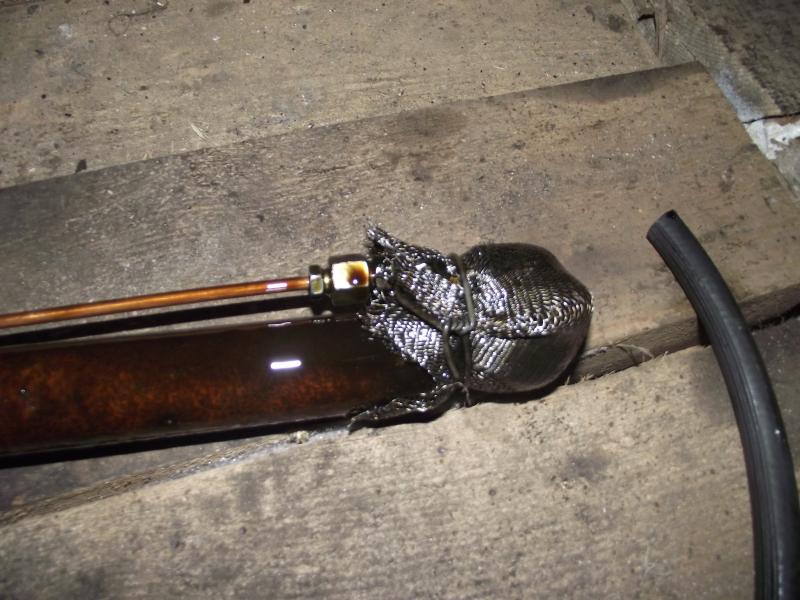

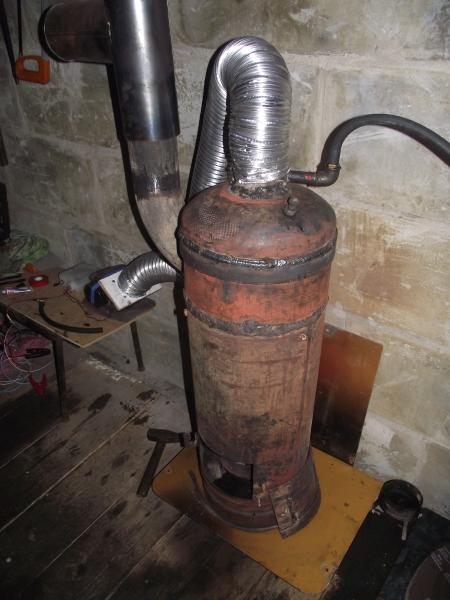

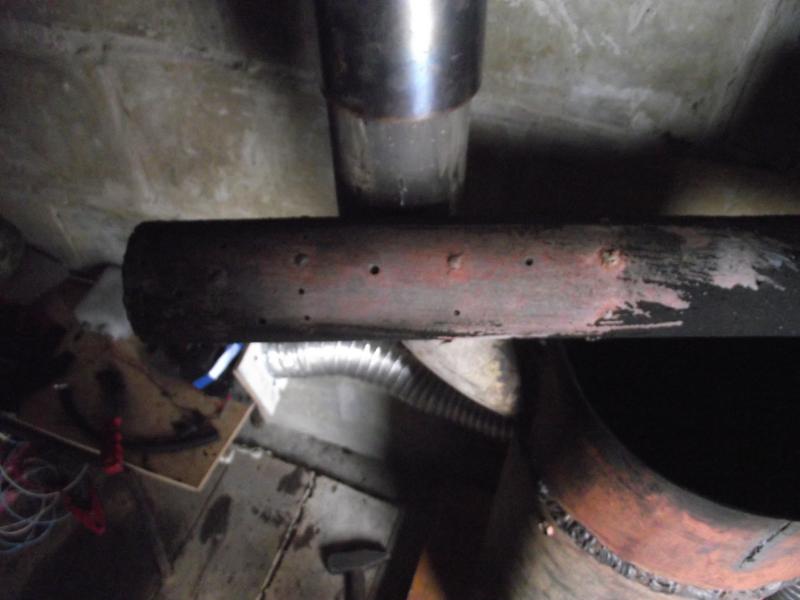

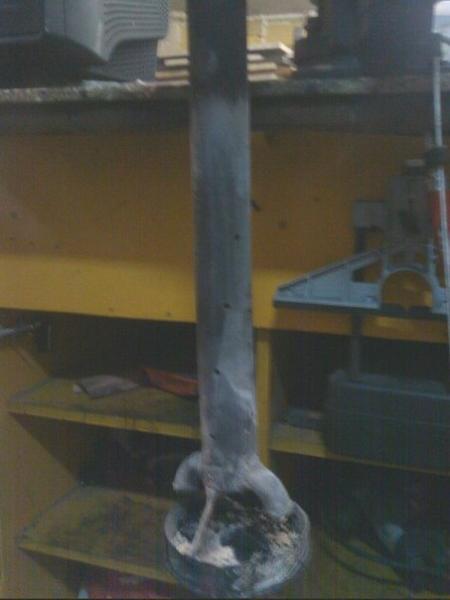

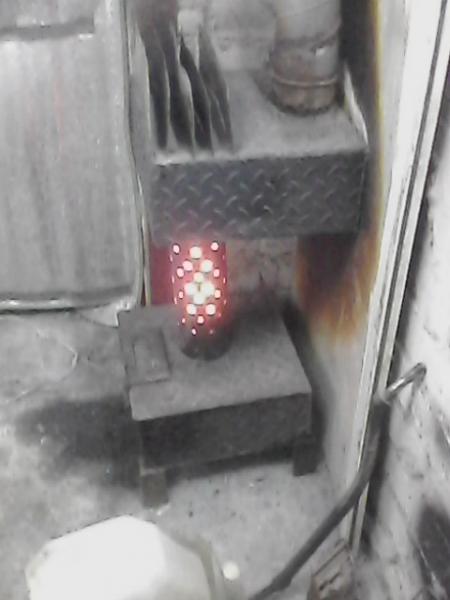

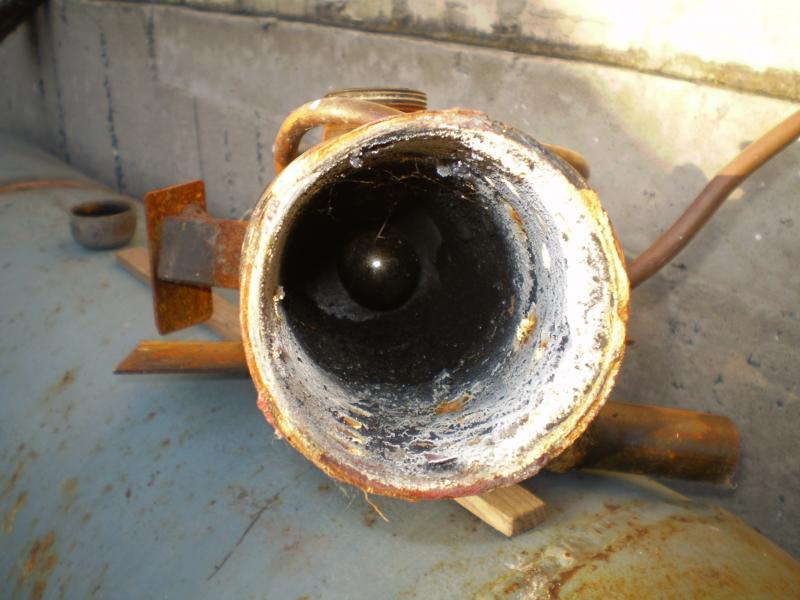

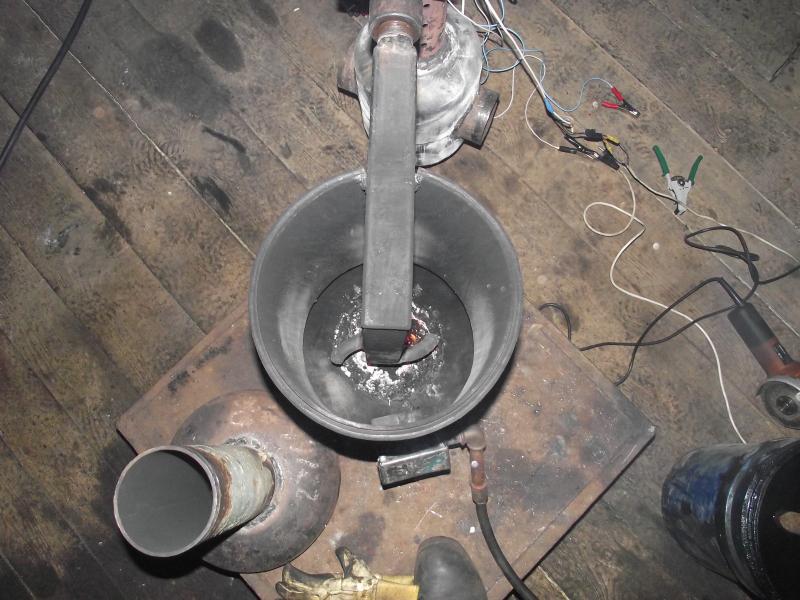

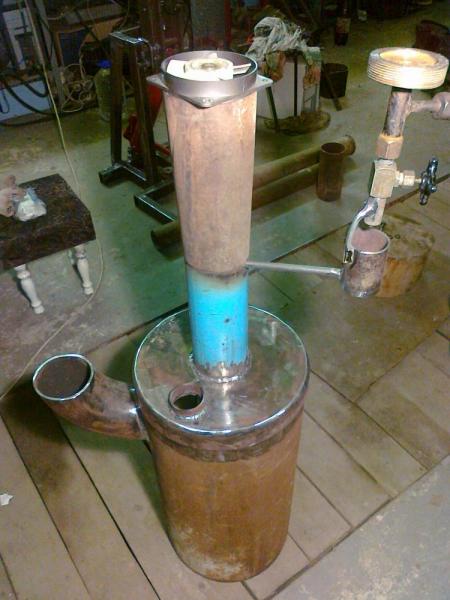

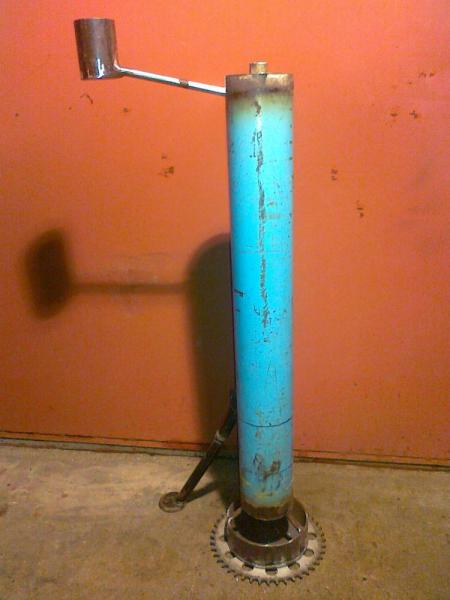

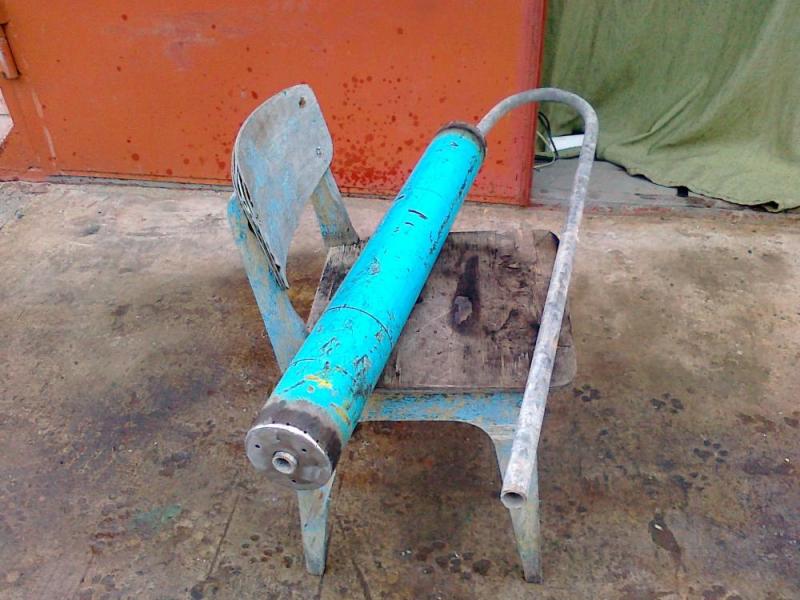

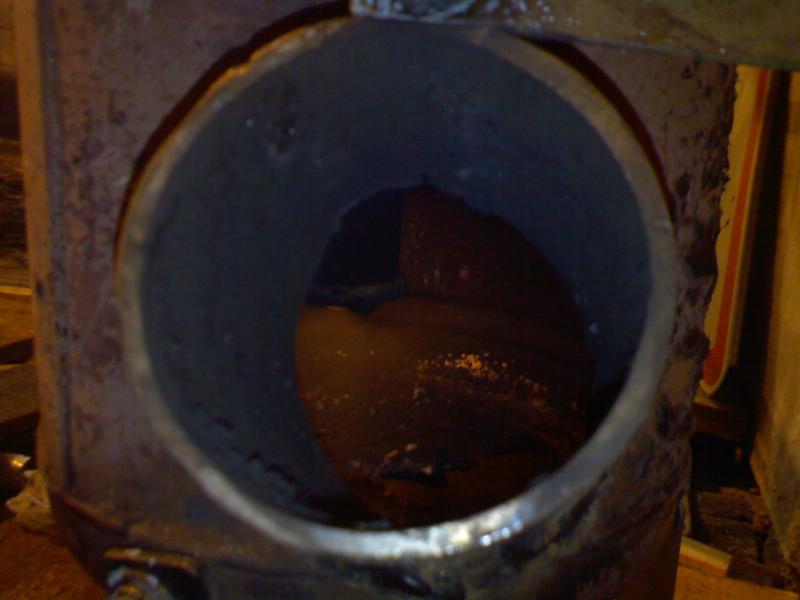

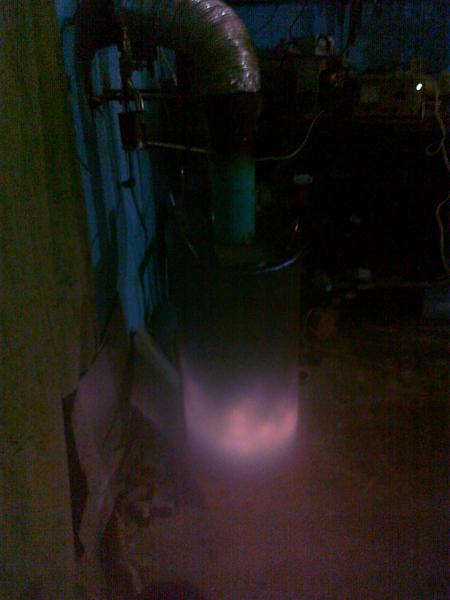

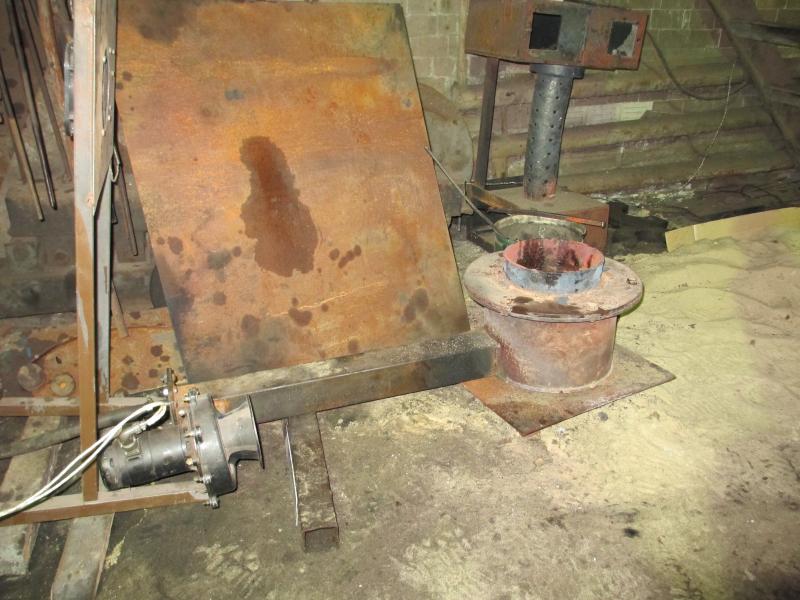

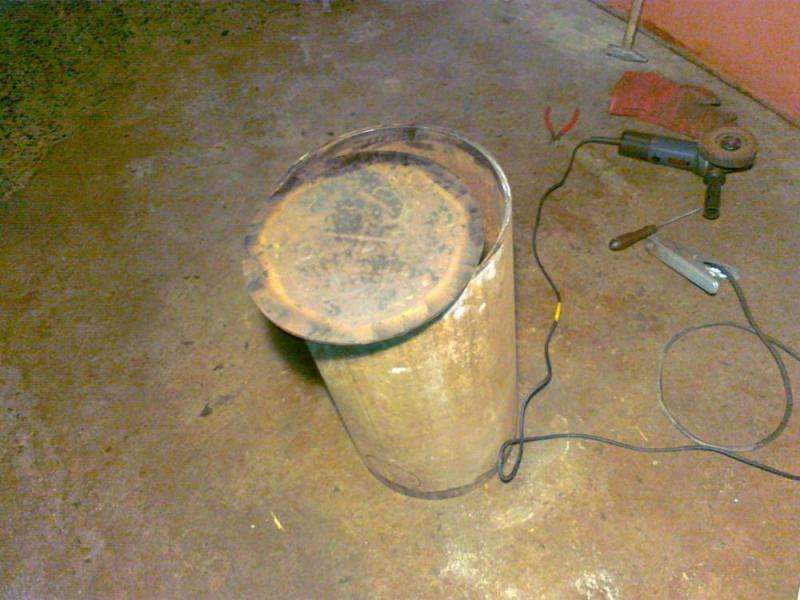

Труба, дожигатель, торец дожигателя с тарелкой съемный, распорки для центровки в трубе, на масляной трубке типа экран, может поможет трубку не перегревать, но устанавливать удобней. Последние фото - так горим.



Вот наконец руки добрались до печки. Огромное СПАСИБО remix59 на предоставления своих наработок и за помощь. Теперь осталось все настоит на оптимальный расход. Всем удачи.....

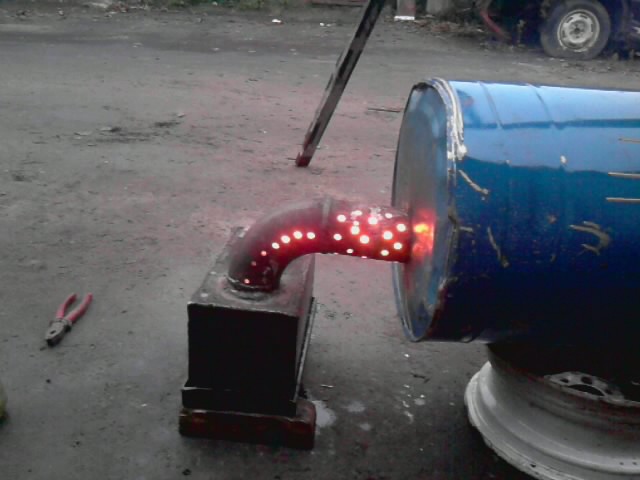

В общем промежуточный результат таков.

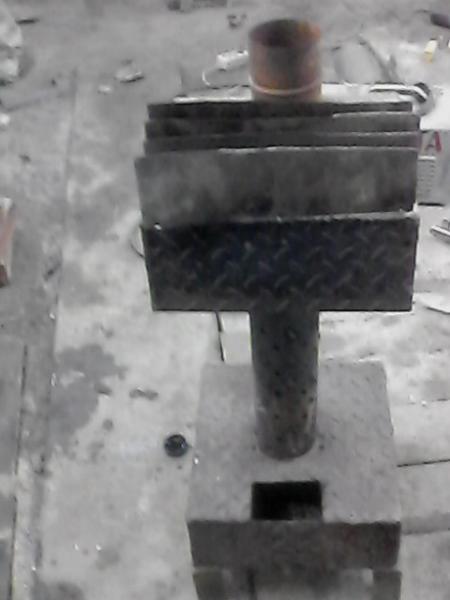

Размеры коробов 31на34, высота 10-11см, труба 100-ка, длина 40см.

Дыма при работе нет, только в переходные моменты.

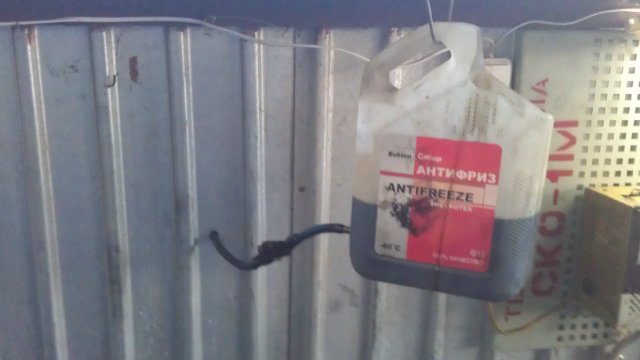

Фото сделано в единственный день работы печи. Подача масла была прямо с бутылки малыми дозами.

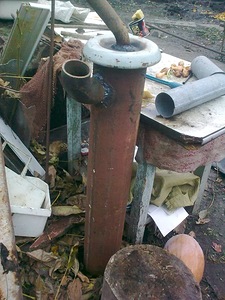

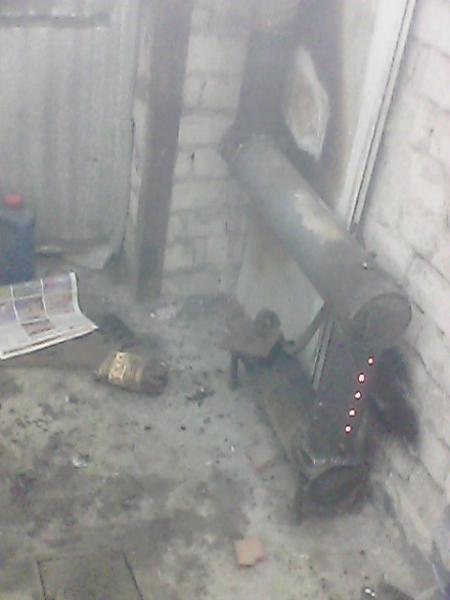

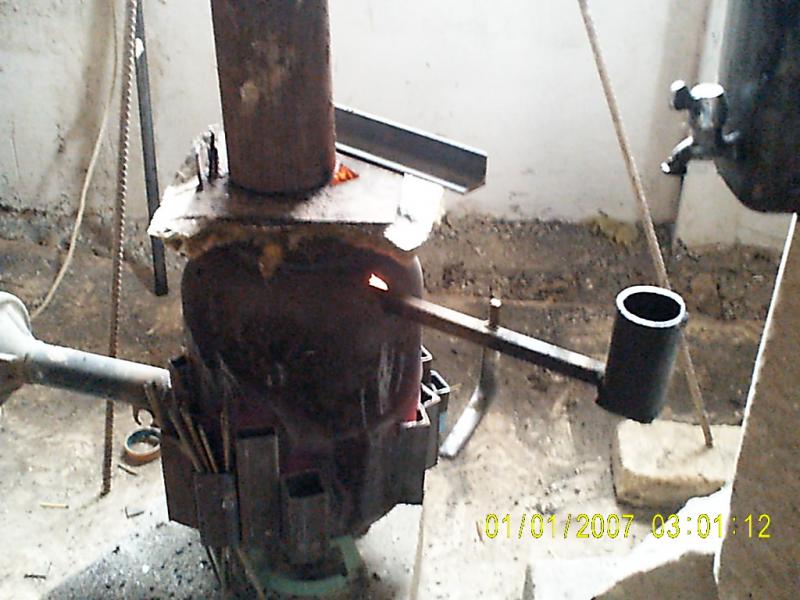

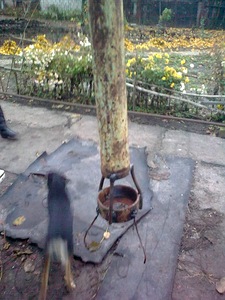

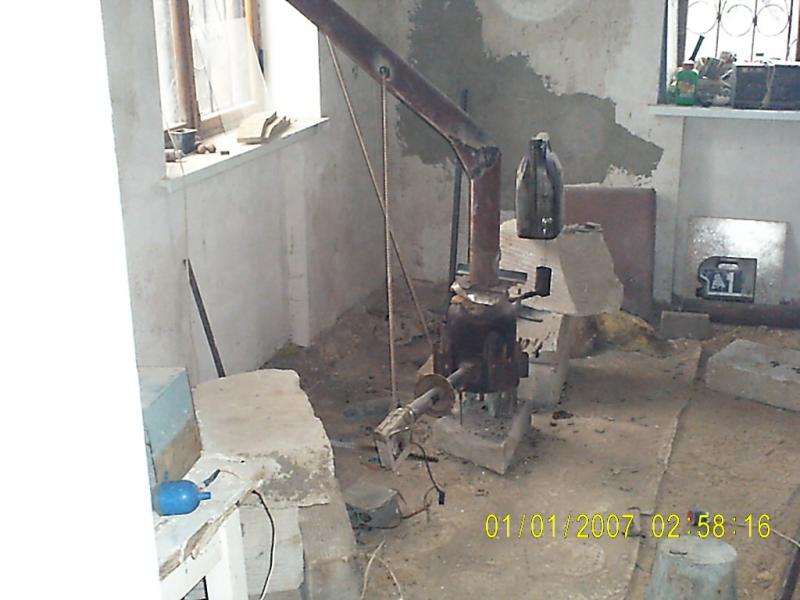

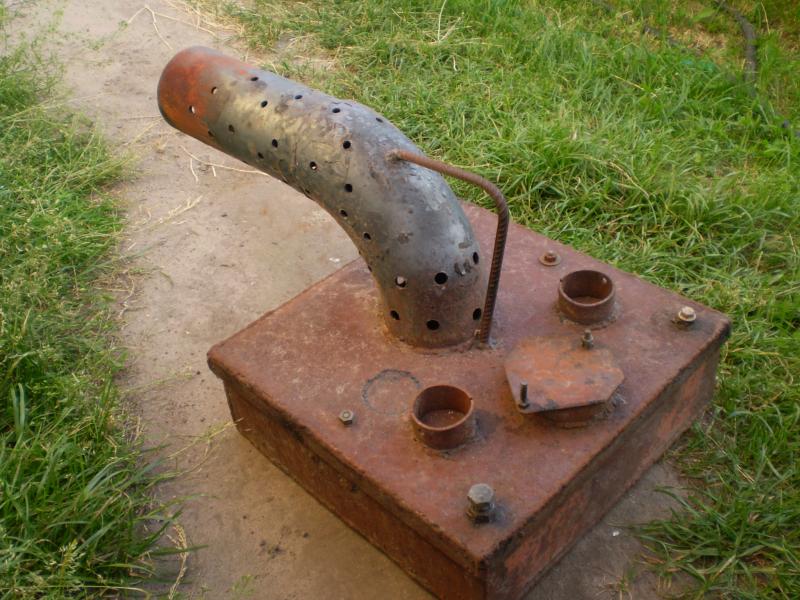

Ну вот и я свою печурку (фото) выкладываю, за эстетичность не пинайте, очень спешили.

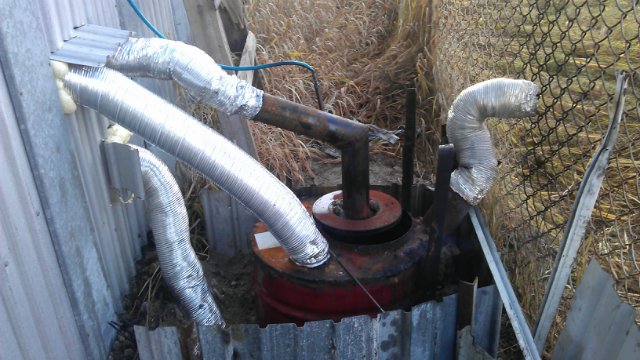

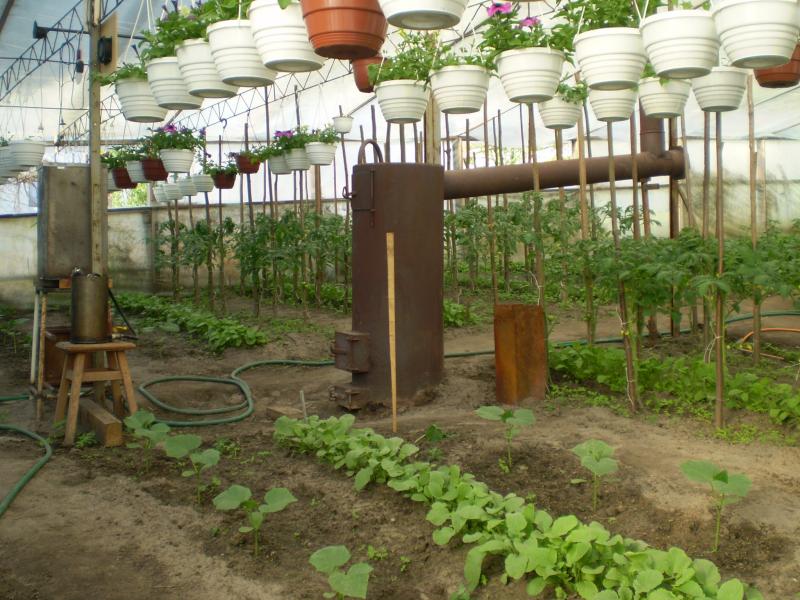

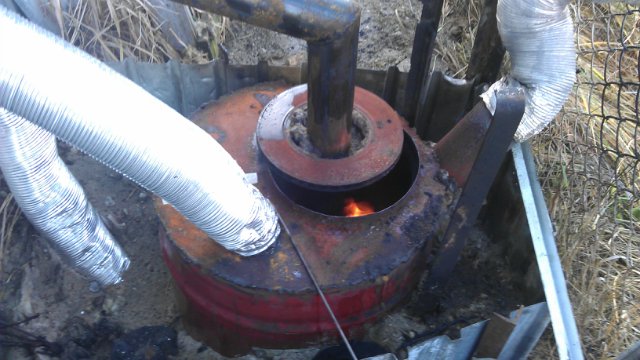

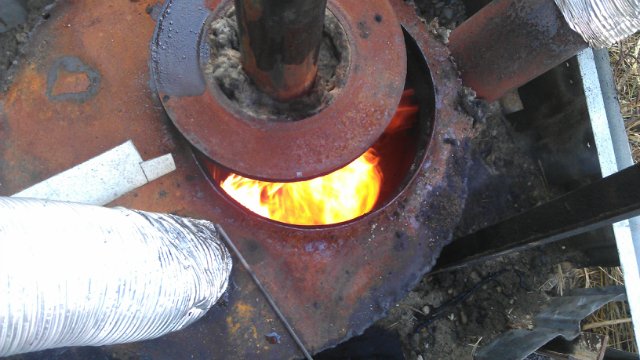

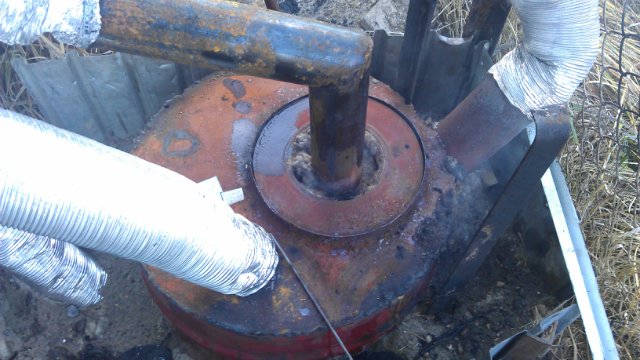

Стоит на улице, закопана в землю, греет нормально

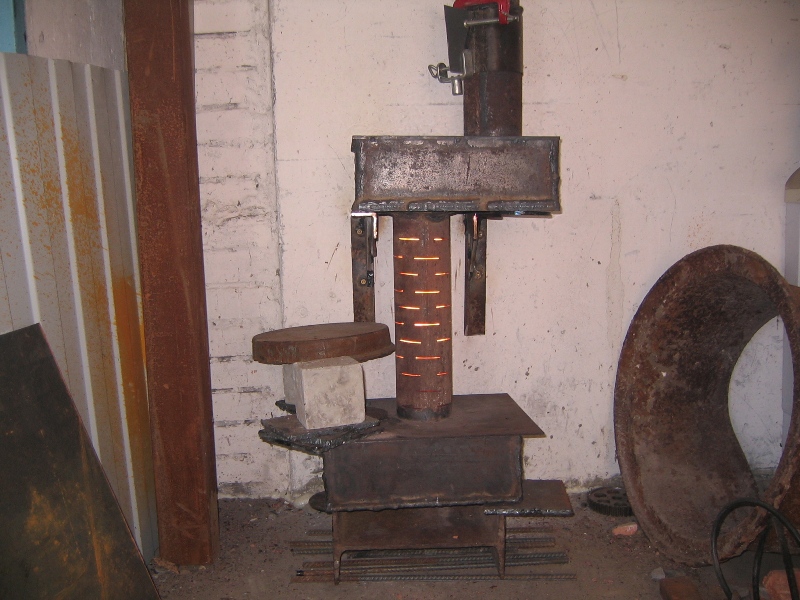

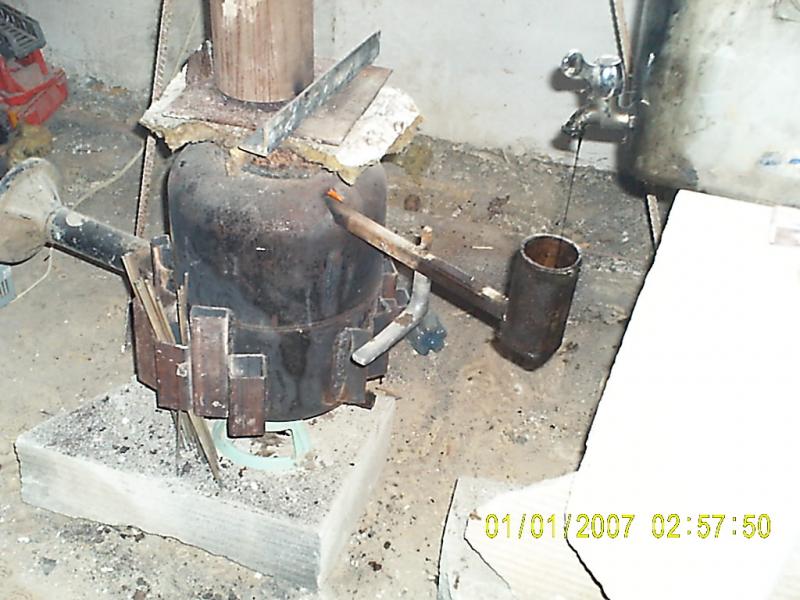

Вот, вчера завершил (по чертежу), проверка в субботу...



Штука хорошая , но пожароопасная. Очень боится воды.

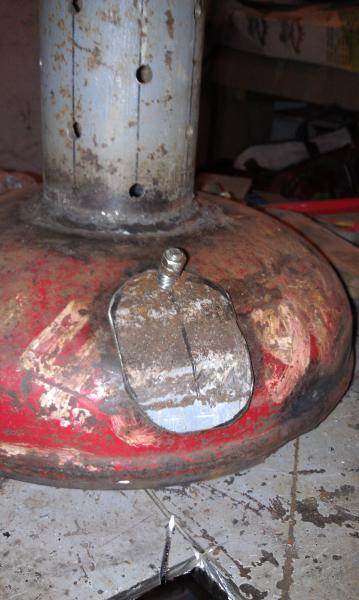

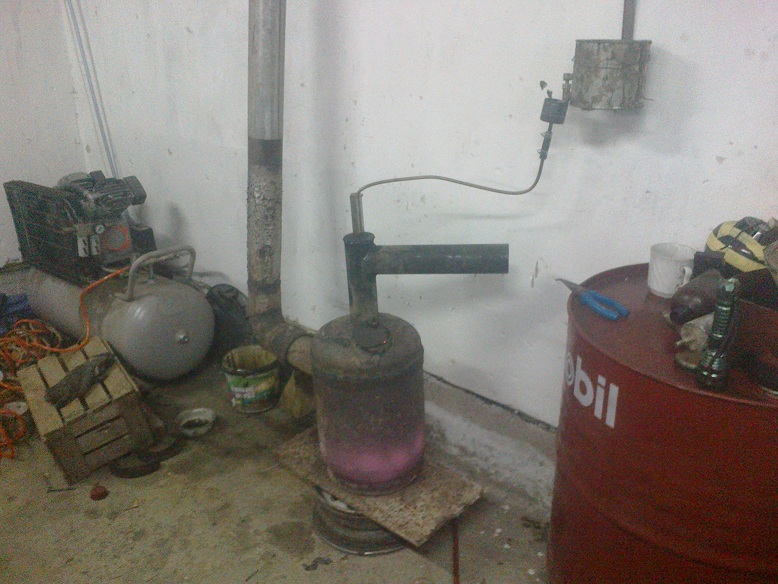

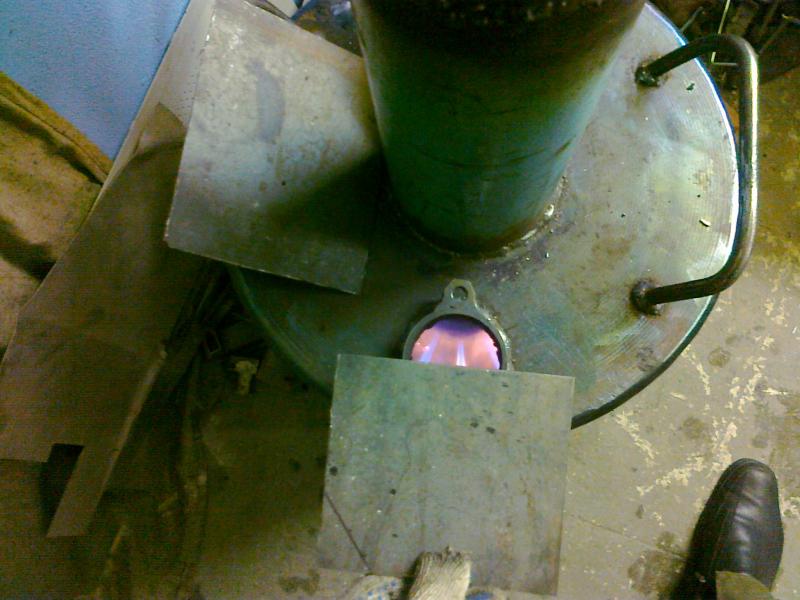

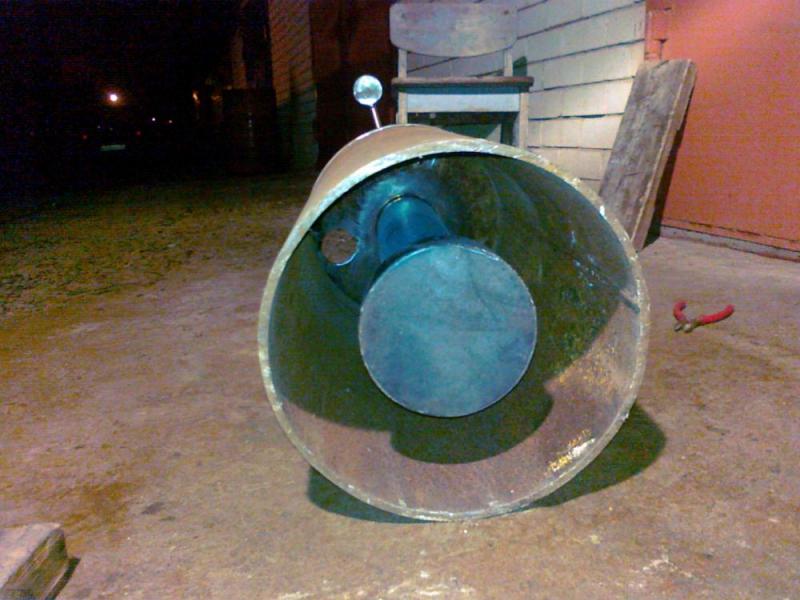

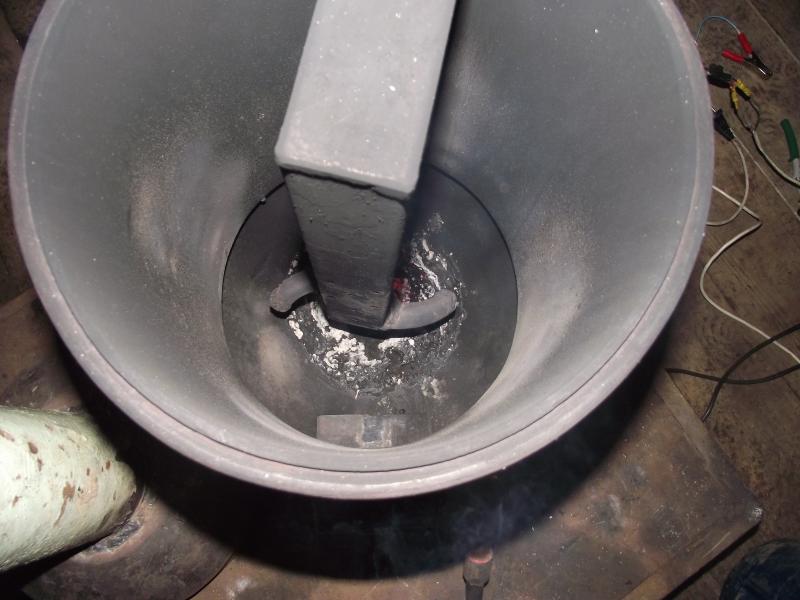

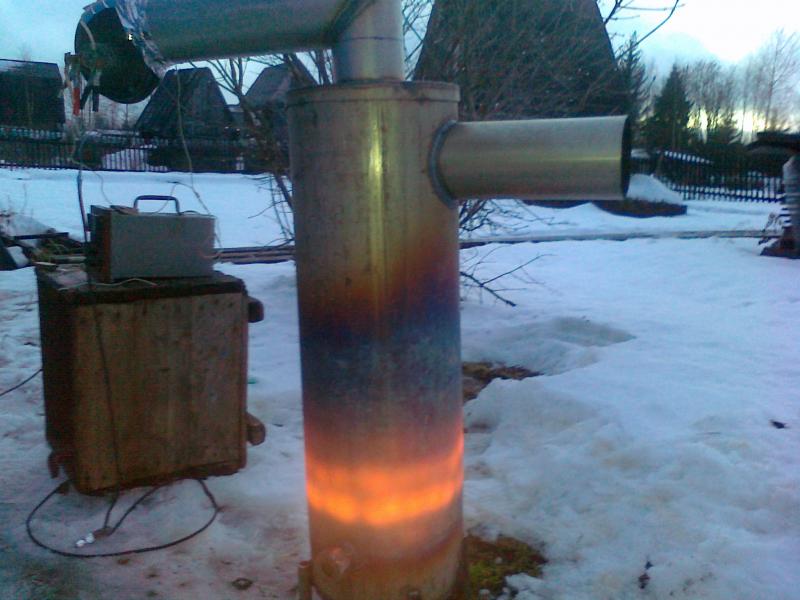

Всем доброго дня! Выкладываю фото своей печки на отработке. Всем большое спасибо за помощь в изготовлении! Спасибо экспертам за дельные советы и маленькие секреты. В общем, собственно, печь труба 159 мм, толщина стенки 4мм, дно 4 мм. дожигатель труба 40 мм, 15 отверстий диаметром 5 мм, снизу завихрители ( отверстия 4 мм.), масло податься по трубке 25 мм, расположенной внутри дожигателя, по ней же масло подающей трубке податься первичный воздух в испарительную чашу. Чаша сварена из металла 2 мм.(потом заменю на нержавейку) диаметр 125мм, высота 30мм. Работает - просто чудо! Расход примерно от 0,7 до 1,8 литра в час (при большей подачи топлива печь раскаляется так, что в метре начинают плавится штаны). Дыма ноль, копоти ноль, после 6 – 8 часов работы остаётся серо -рыженький песочек, пламя ярко желтое с синевой (но можно делать любой цвет, регулируя подачу воздуха, хочешь синий – больше воздуха, хочешь красный – меньше воздуха), воздух улитка с пассада б3, в режим входит примерно 10 мин.(пока чашка накалиться).

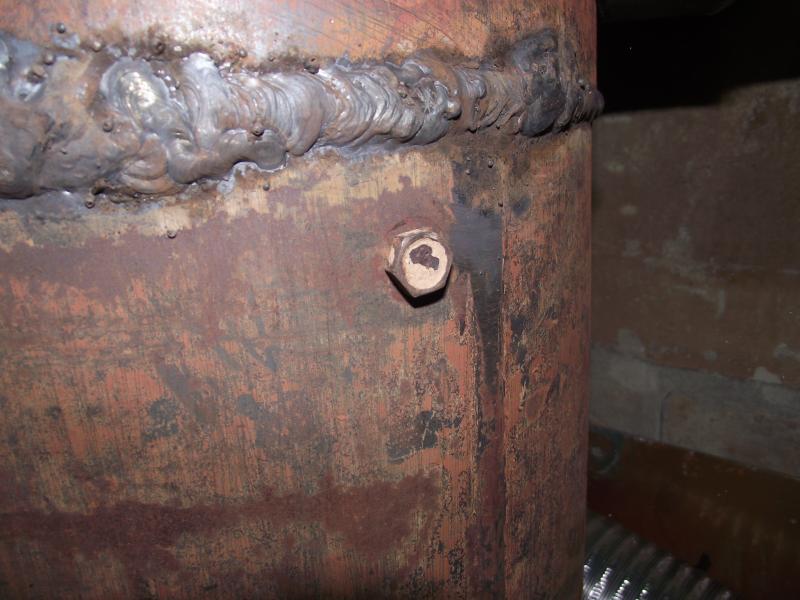

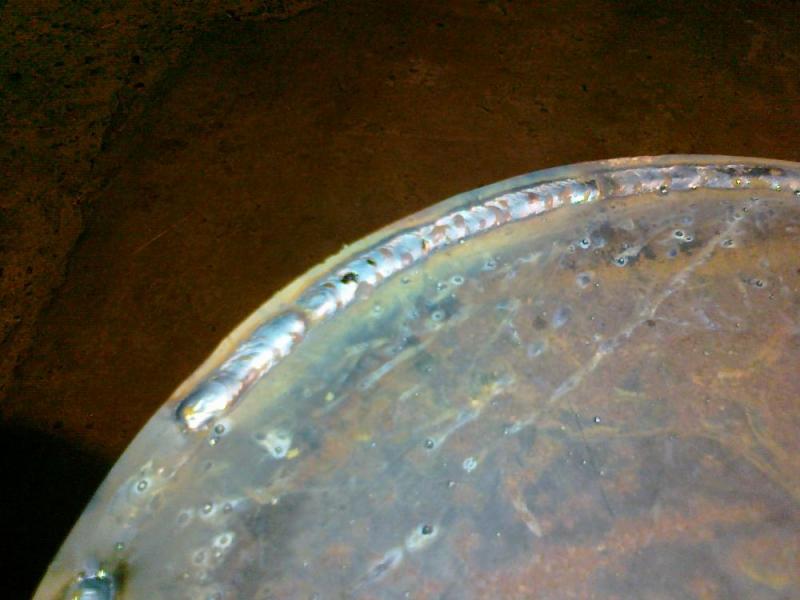

В общем печью доволен, всем еще раз огромное спасибо! Качество сварных швов не очень (сварочник держал впервые) главное, что герметично. Буду делать обдув печи, заключать в короб, красить, маслонасос и т.д.
P.S.

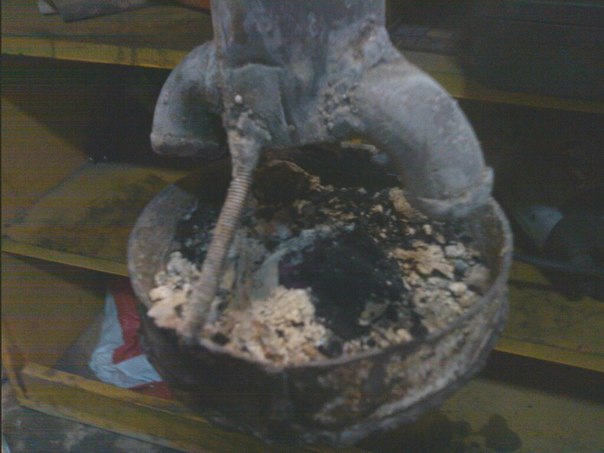

Нашел в подвале две канистры какой-то гадости, по запаху похожа на отработку, по цвету рыжеватая попробовал скормить печи, горело превосходно…. Но когда разобрал, в испарительной чаше образовался целый «Эверест» асфальта… фиг отколупаешь… В общем печь на отработке для отработки…Всем вам успехов! Если что, спрашивайте тут http://www.termoportal.ru/forum35/thread97.html
P.P.S.
За качество фото извиняйте, снимал на телефон, как доведу до ума , так фото сделаю на фотоаппарат.



Добрый вечер всем!

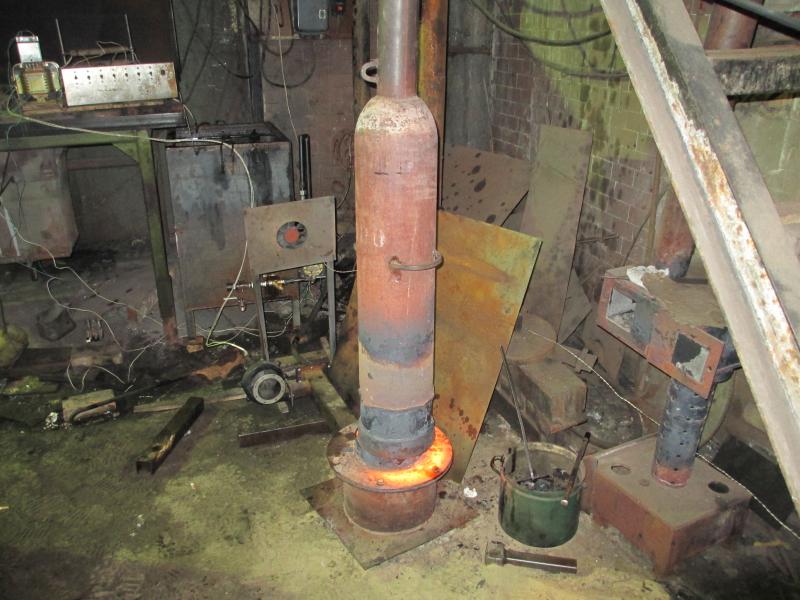

На прошлой неделе сварщик который варил мне печь - завершил свою печь. Печь получилась удачнее. Труба 219, дожигатель примерно 50. Отверстия ф 2.7 мм. Самое интересное, что не краснеет первый ряд отверстий. Первый ряд вообще просверлен под углом 45 градусов.

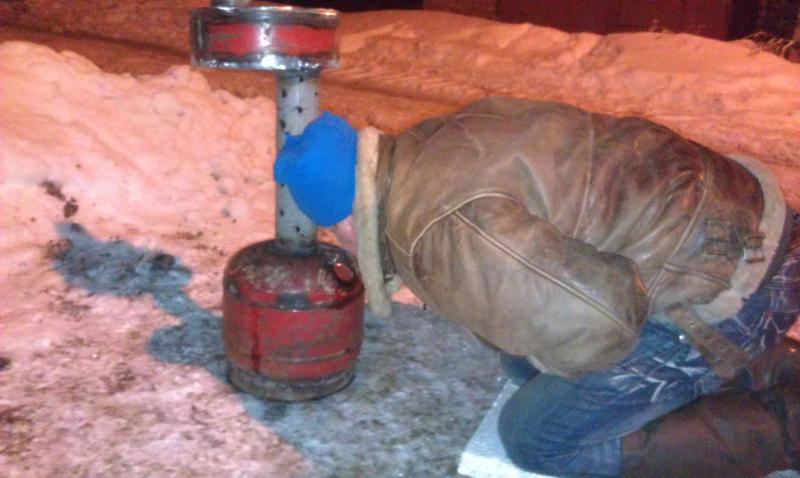

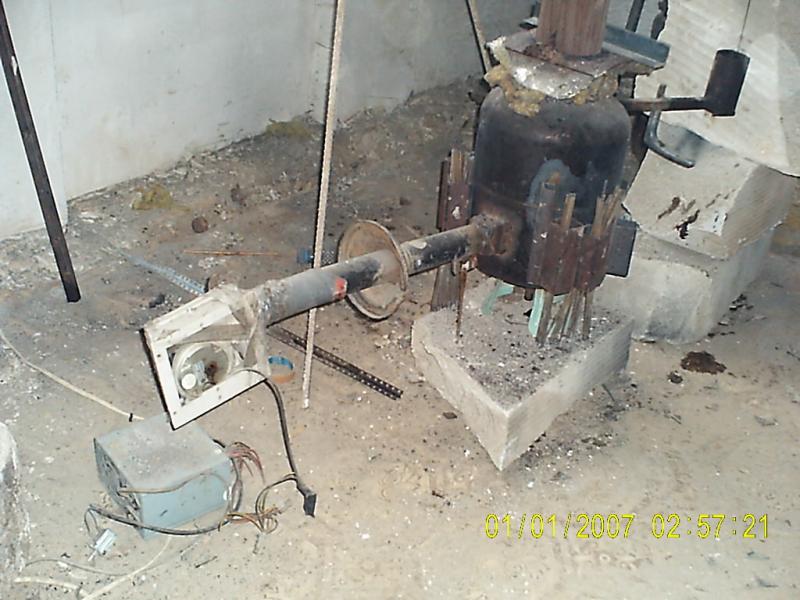

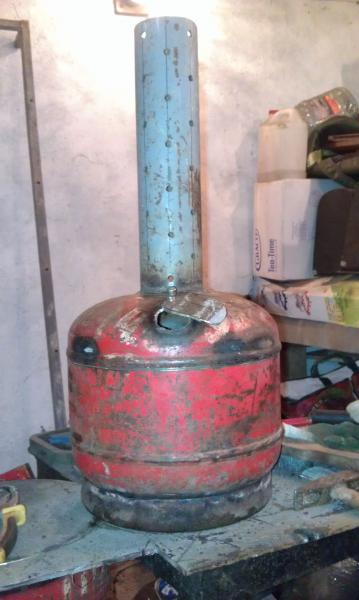

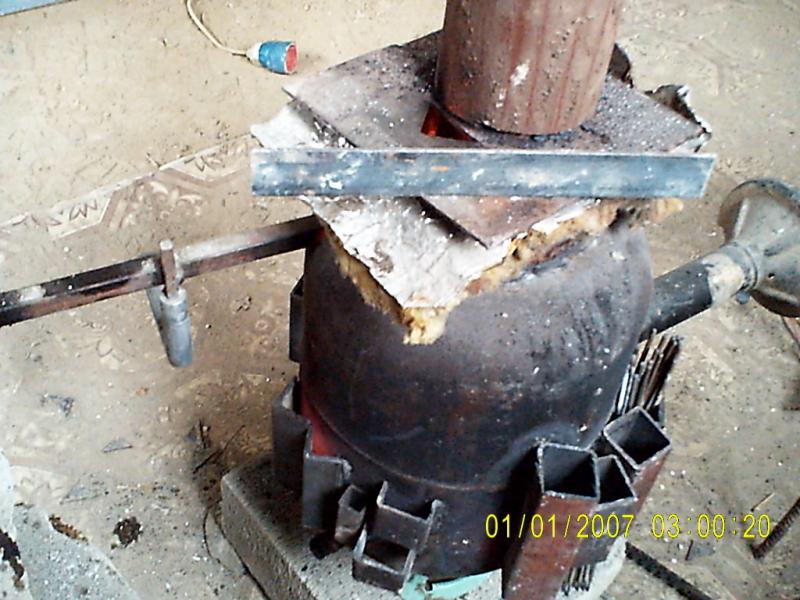

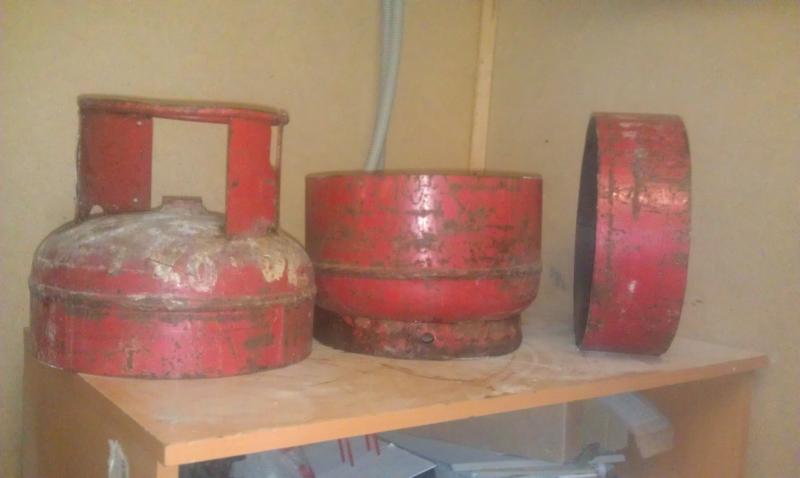

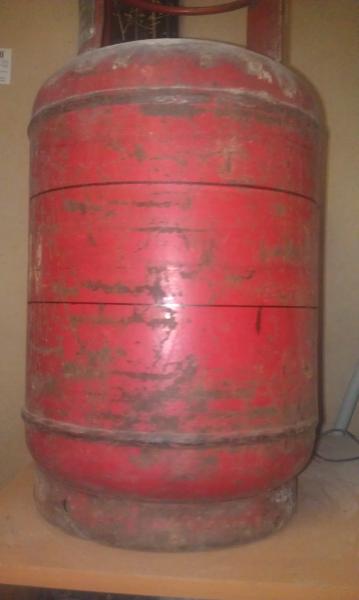

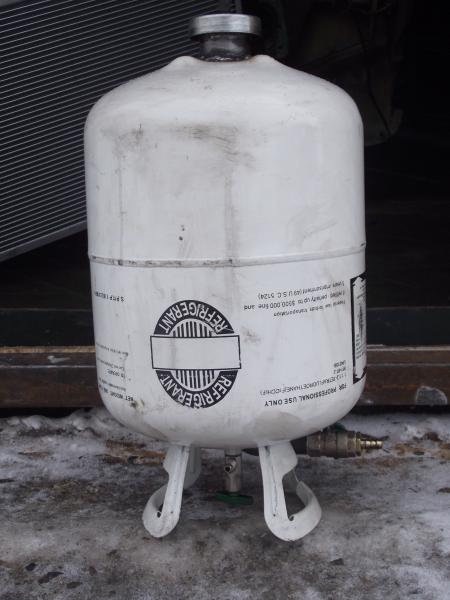

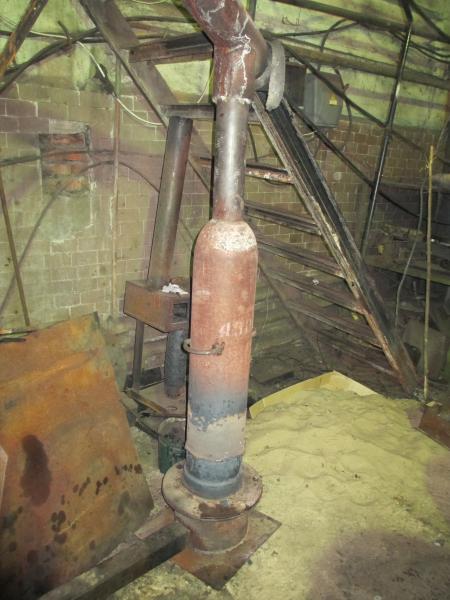

Переносная печка из фреонового балончика, применяется на стройке. Расход 350-900гр., вентилятор от кондиционера 12 в. Эстетики нет конечно, понаваривали обрезков труб и уголков для теплосъёма, зато электроды есть где сушить. Горизонтальный дожигатель, тарелка на дне. Для чистки снимается дымоход, там проход 150мм, достаётся тарелка и т.д. Толщина металла 1,5мм наверное, может на месяц и хватит. Неплохо горит и без вентилятора. Труба дымохода 100мм. Прилагаю схематический чертёж здесь http://www.termoportal.ru/forum35/thread1340.html и здесь http://www.termoportal.ru/forum35/thread1315.html

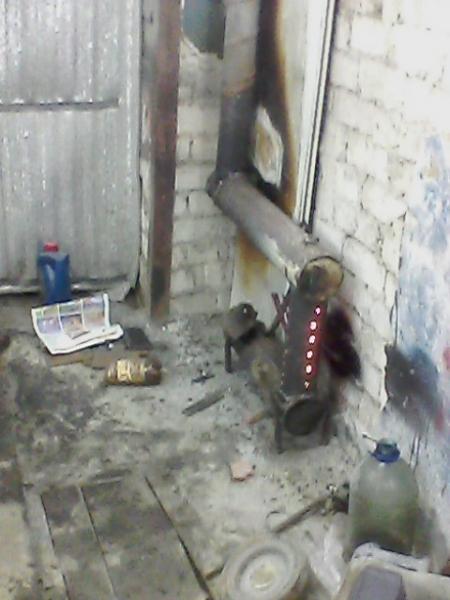

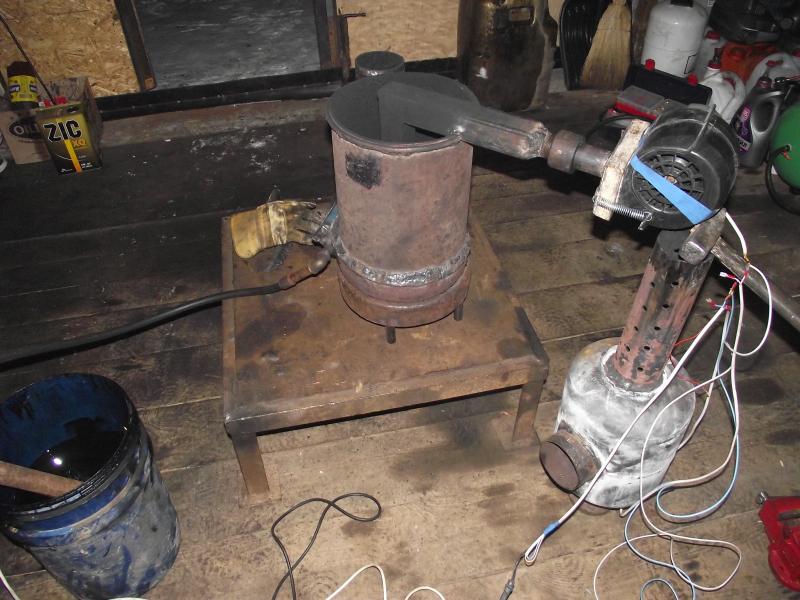

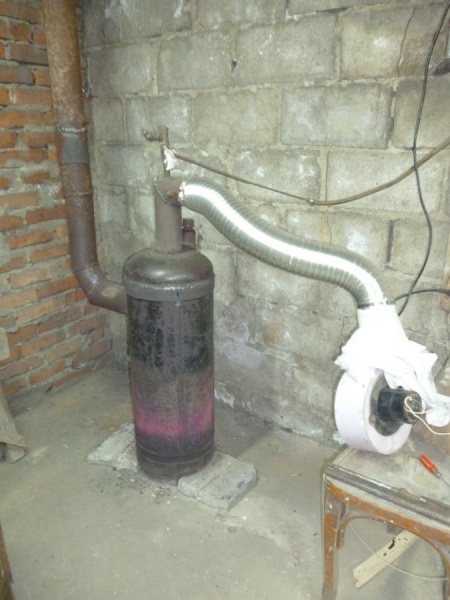

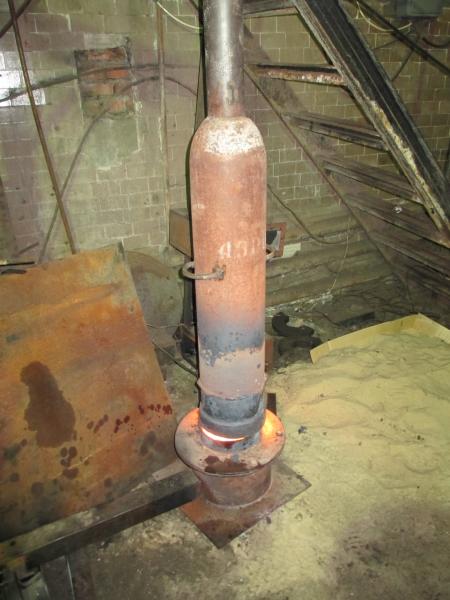

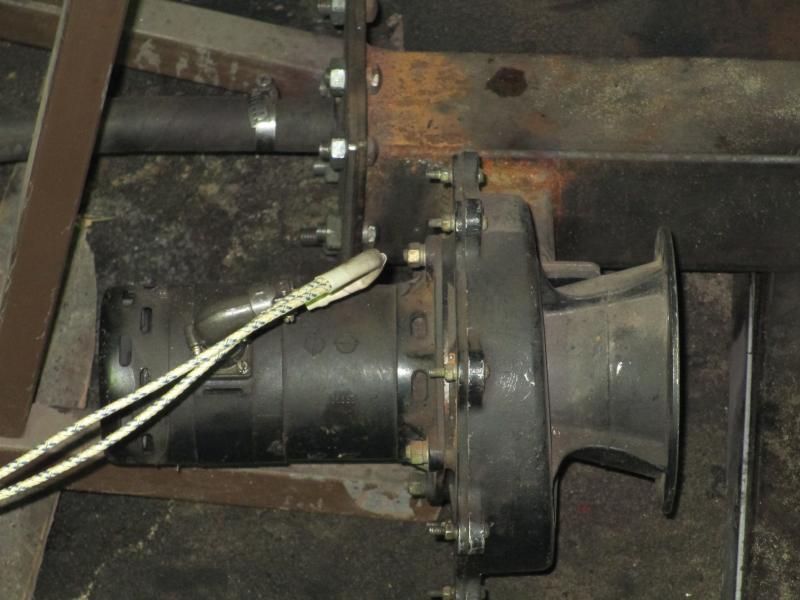

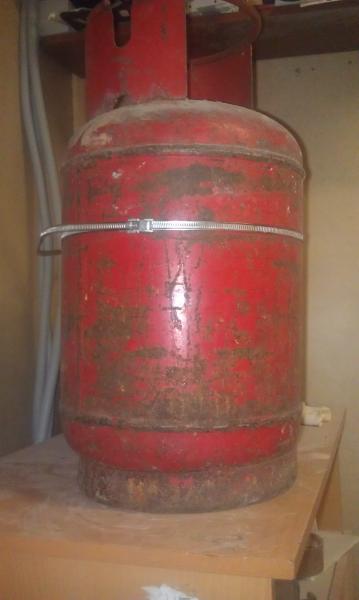

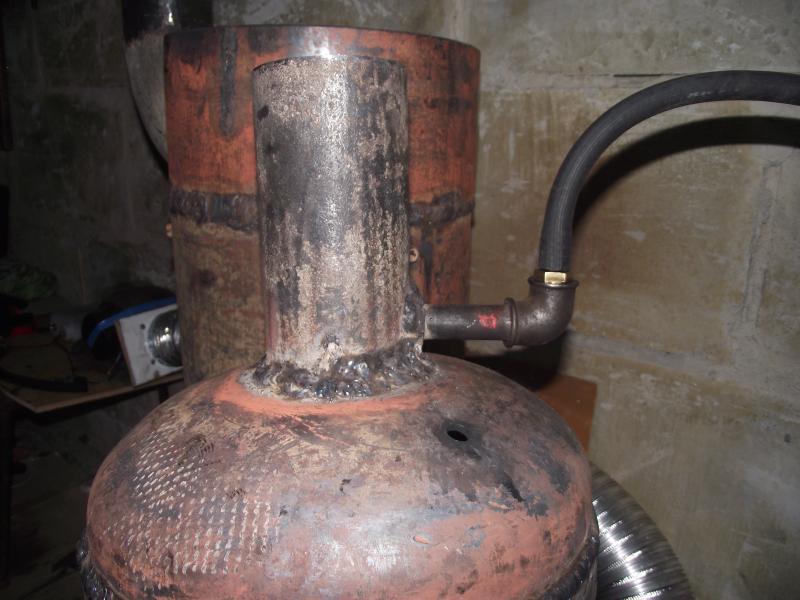

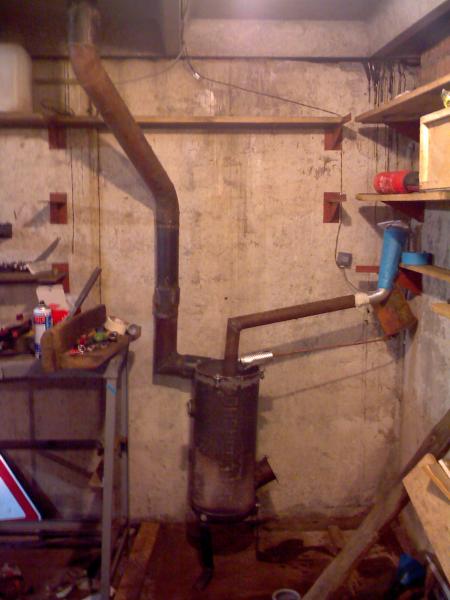

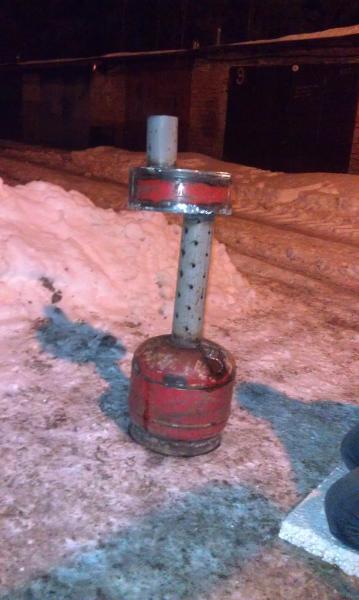

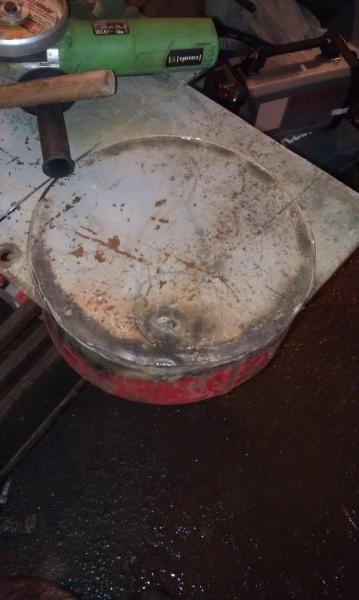

Три дня "курения" форума + день работы и пыхтелок своими руками + пол дня настроек. Результат на фото. Печь на отработанном масле, в мах. режиме ест 1л в час. Баллон 27л и кардан газ51 на подачу воздуха обогревают гараж 5х6х3м без наддува, дымоход 5м, ф110. Бендер и remix59 - спасибо за чертежи и толковые советы.



Вот созрел выложить свои фото.

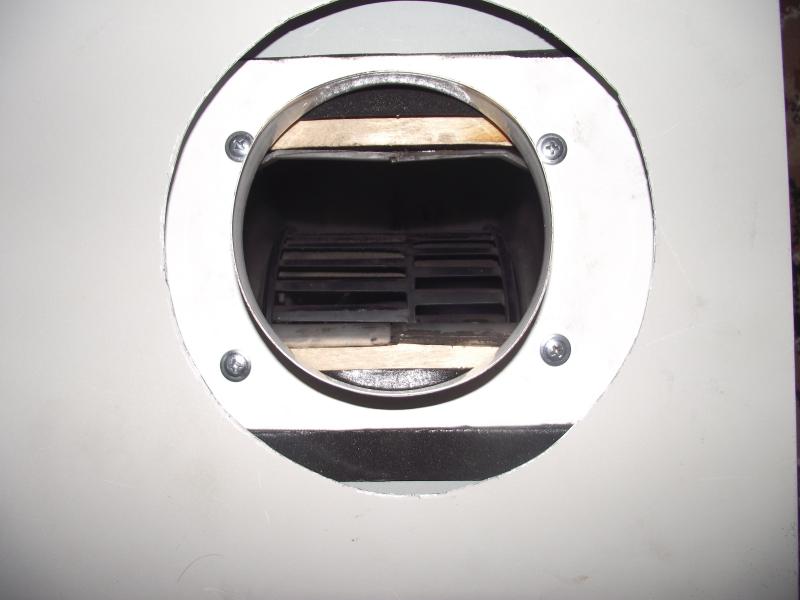

Здравствуйте! Всех с Новым годом!!! Вот облагородил свою печечку.

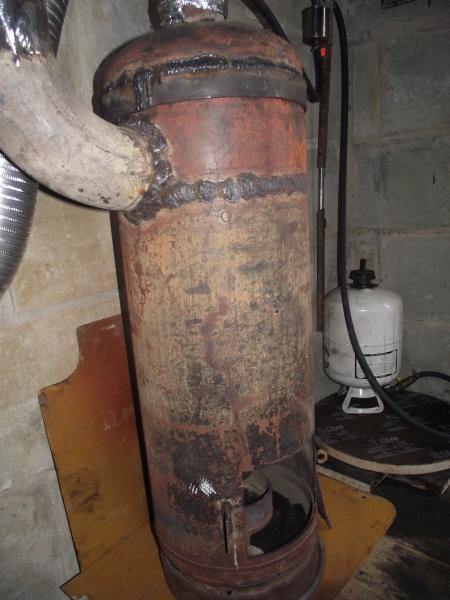

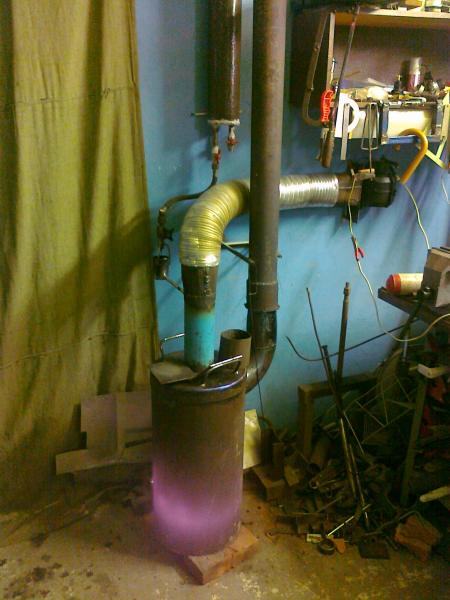

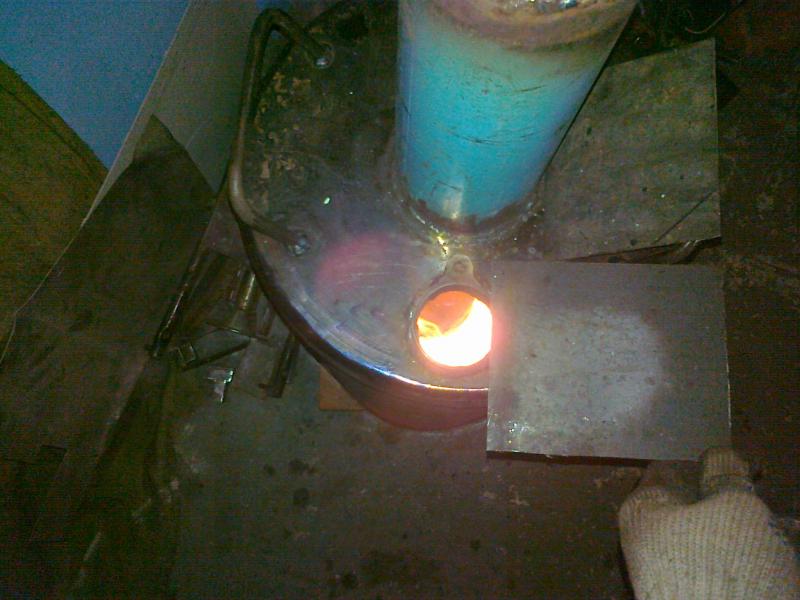

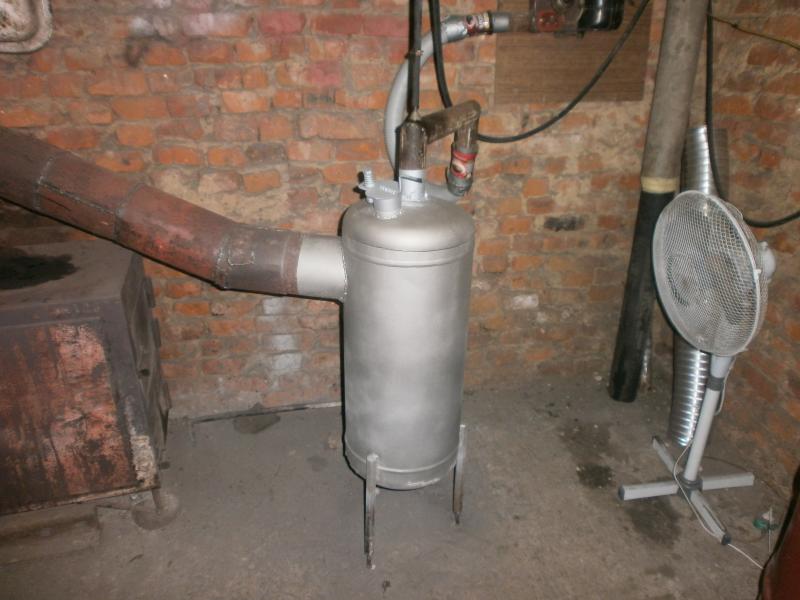

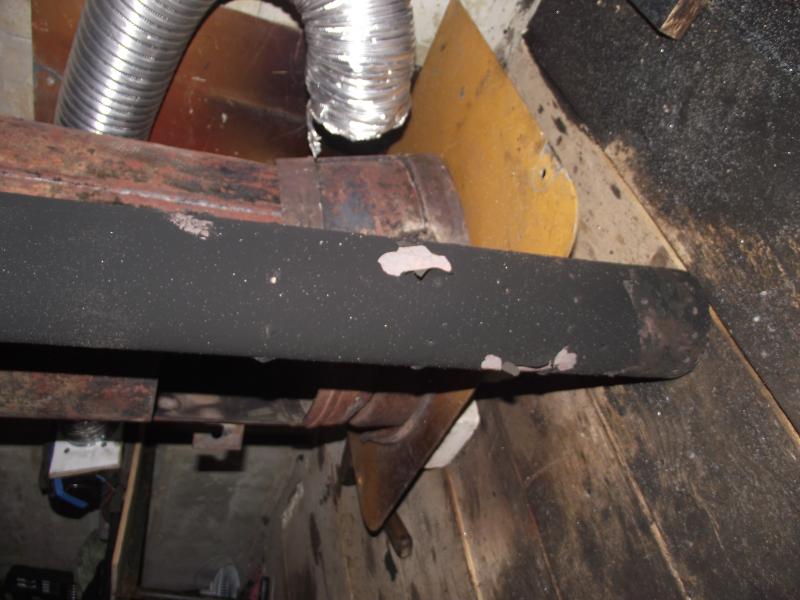

Фотографии печи на отработанном масле.

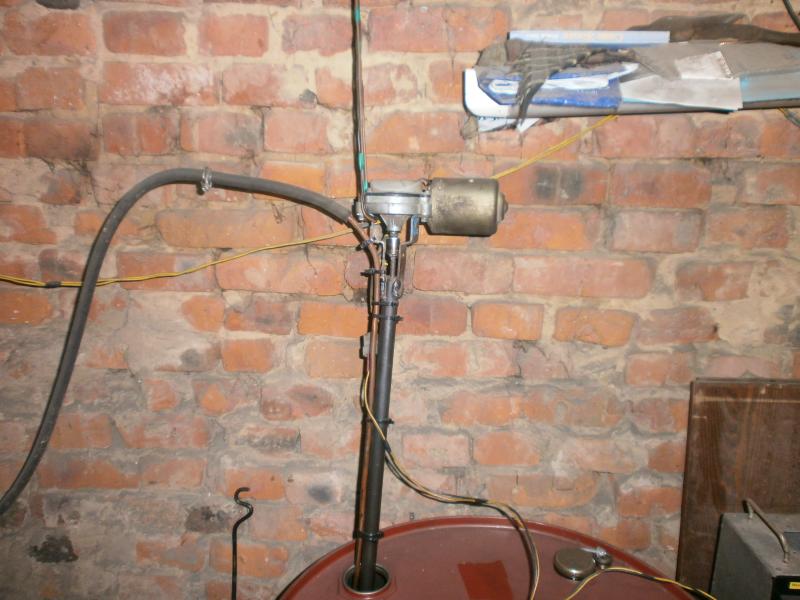

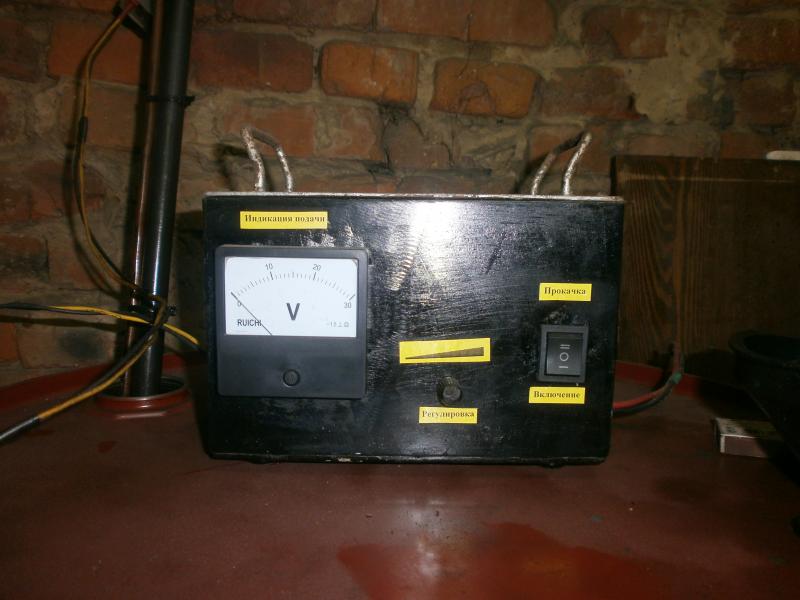

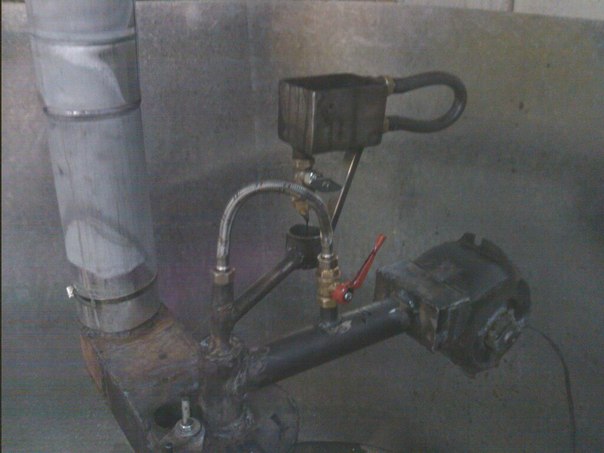

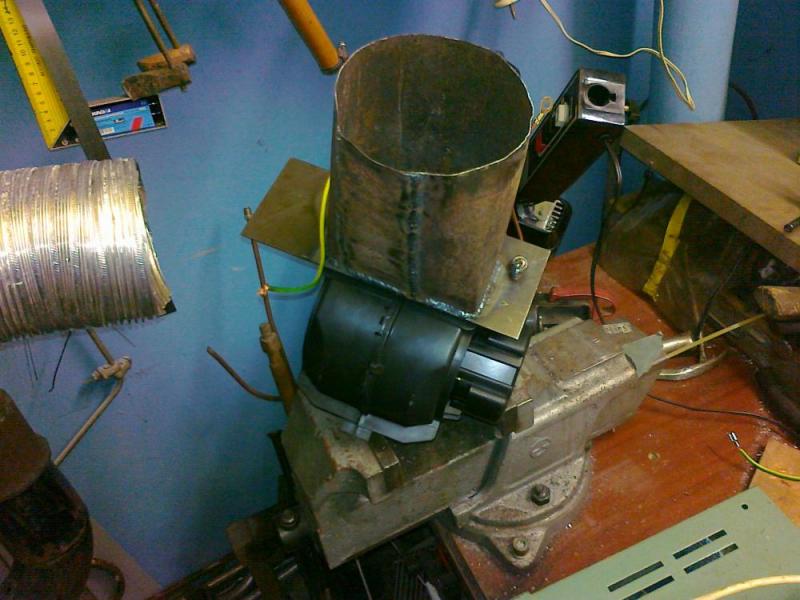

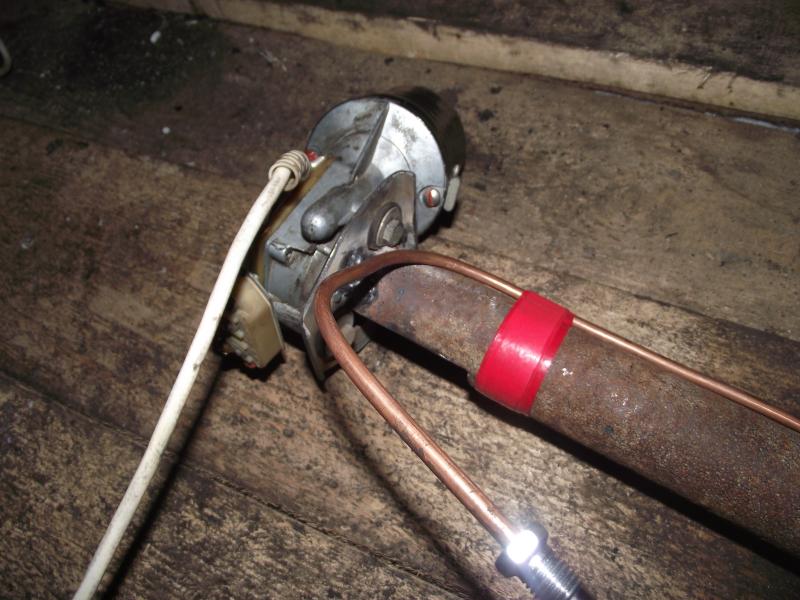

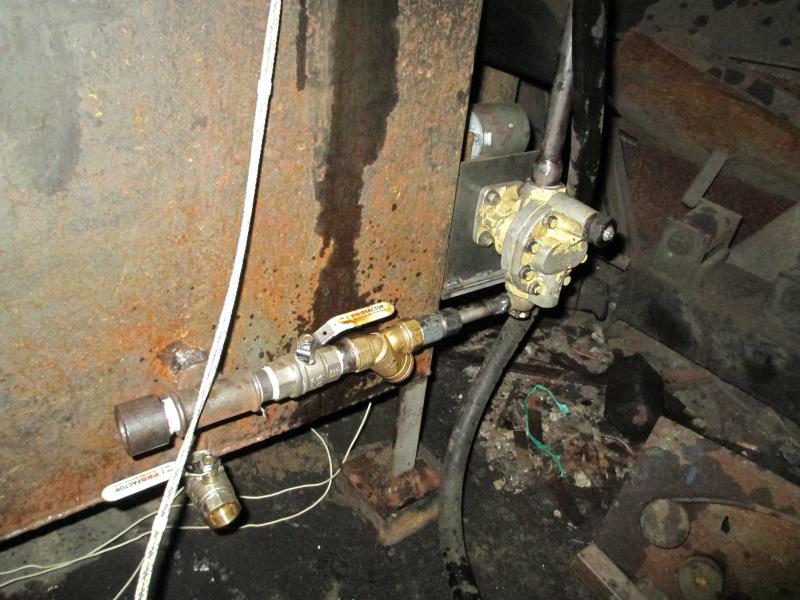

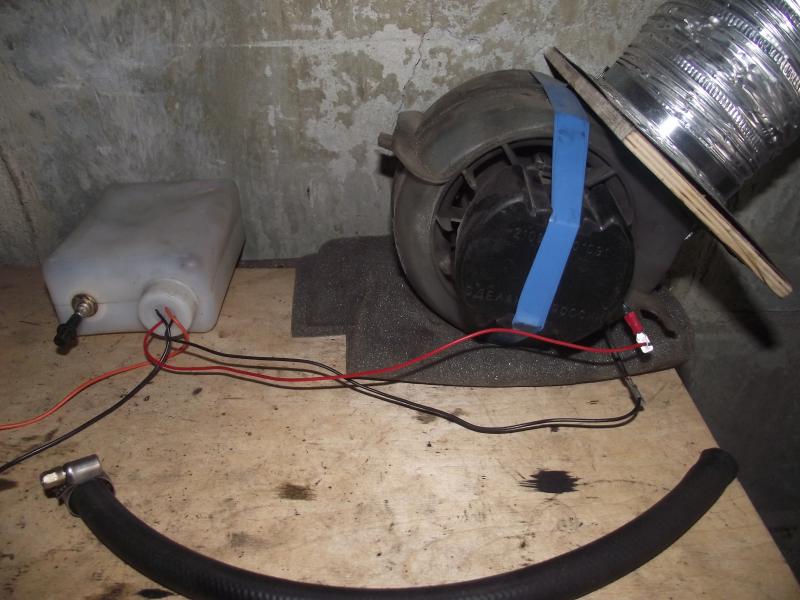

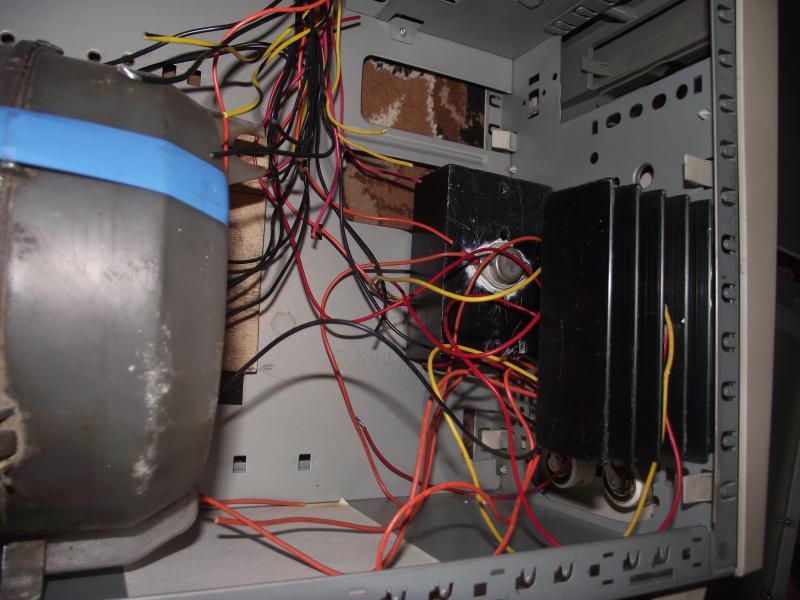

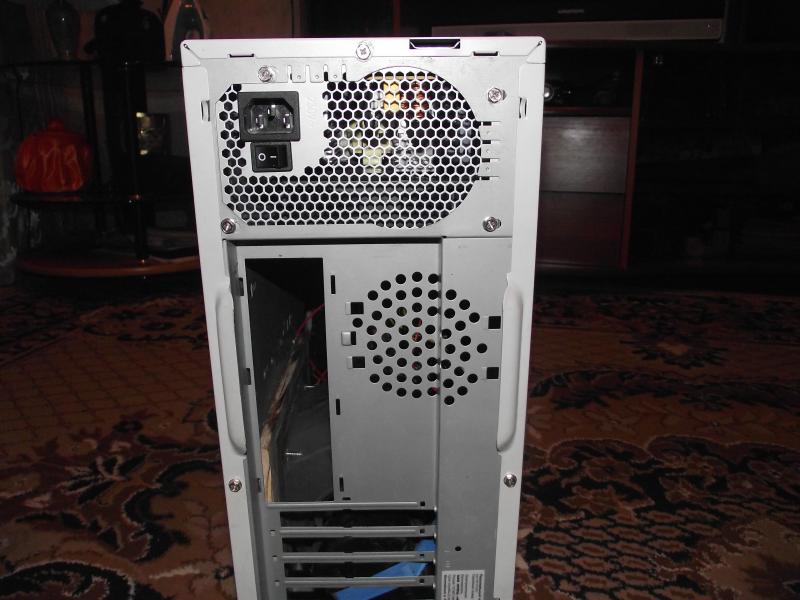

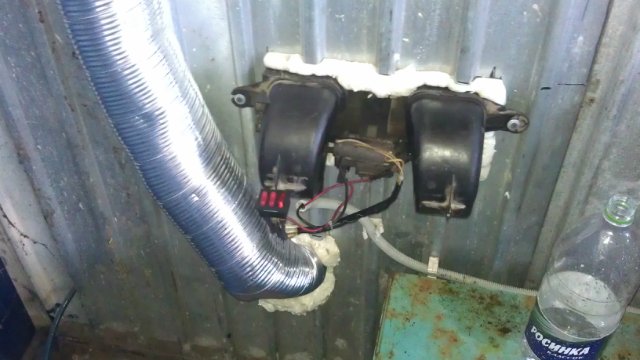

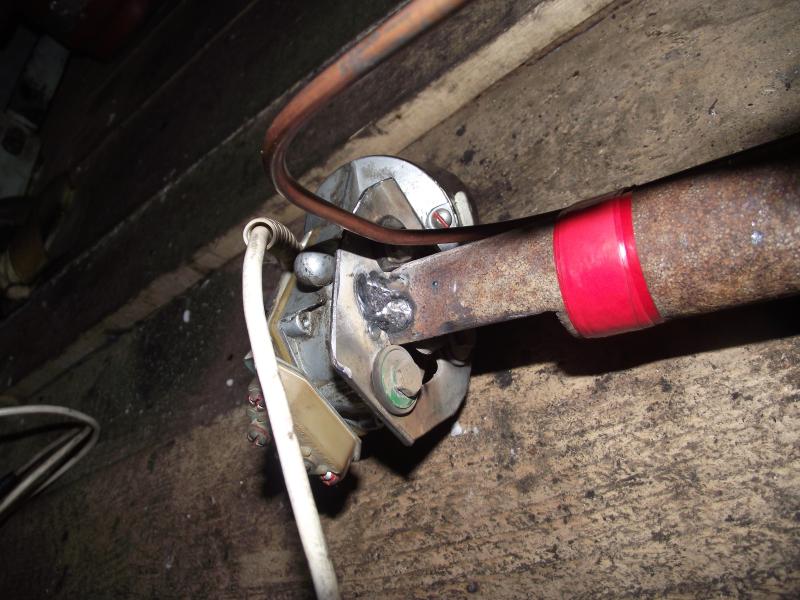

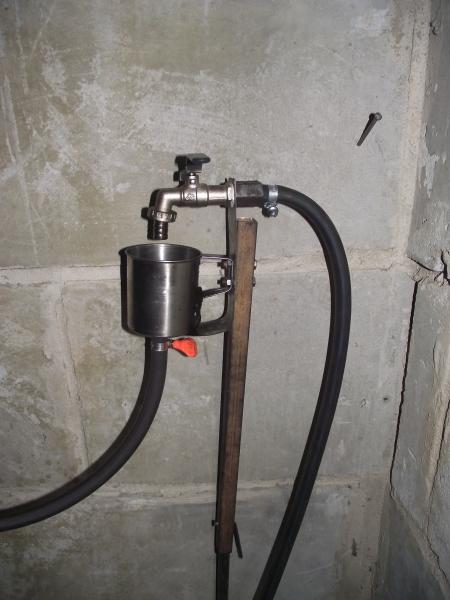

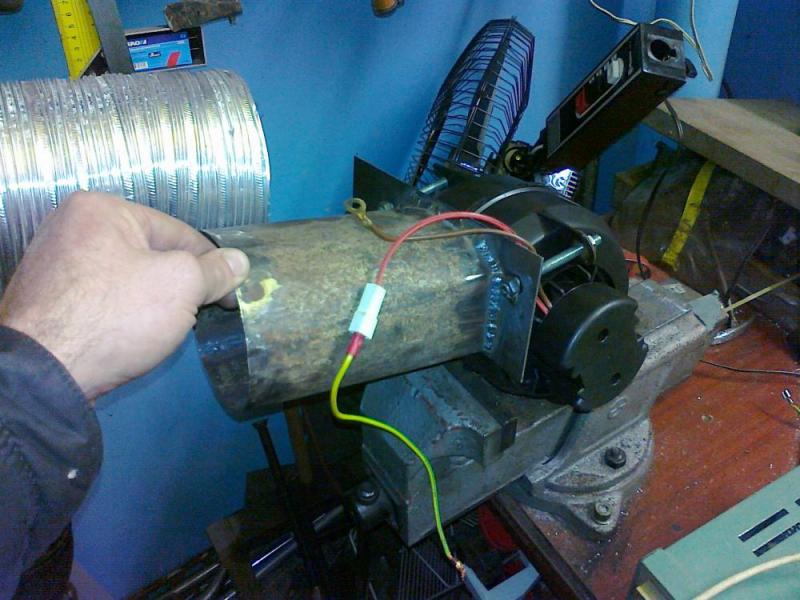

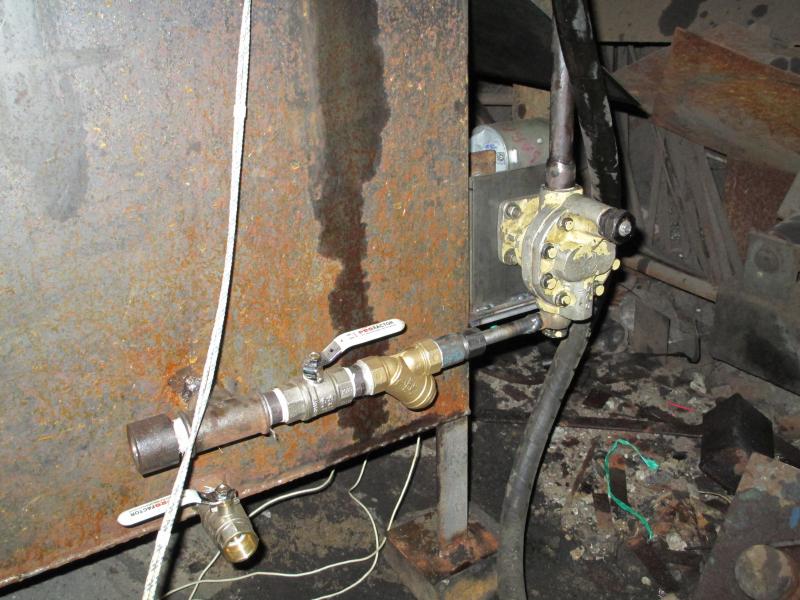

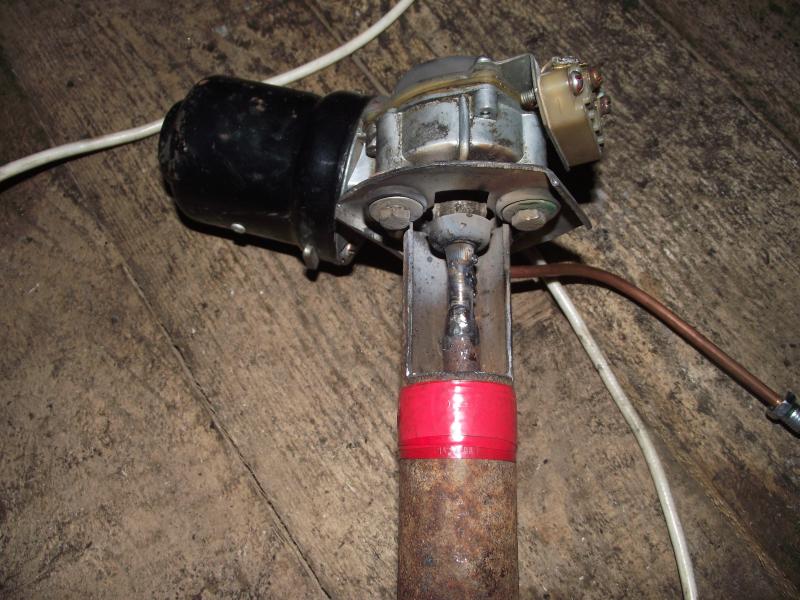

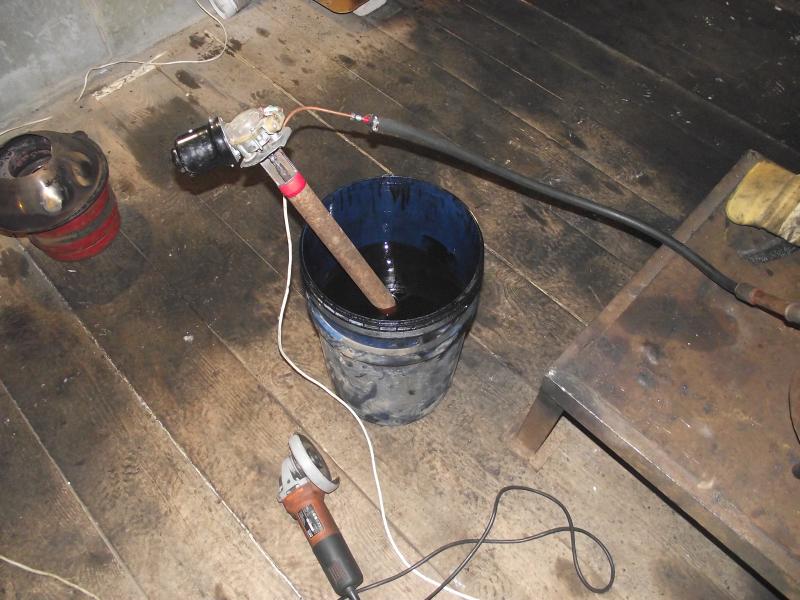

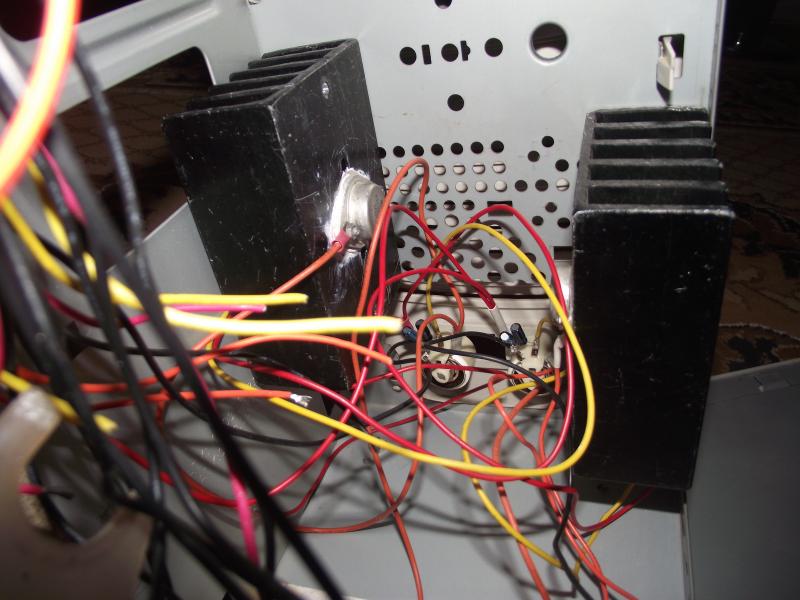

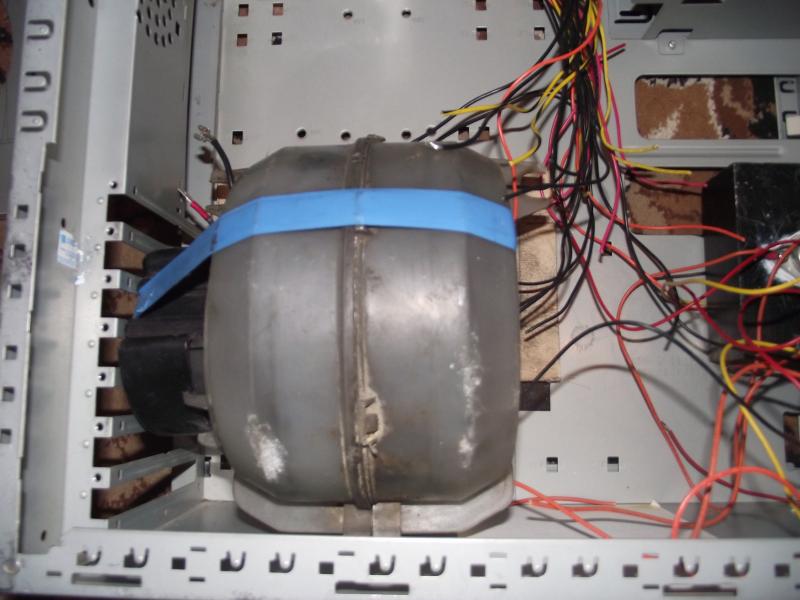

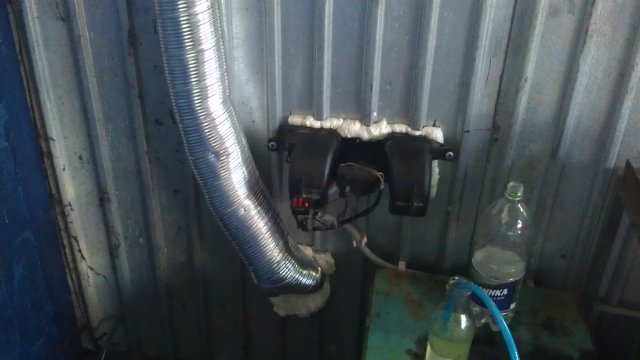

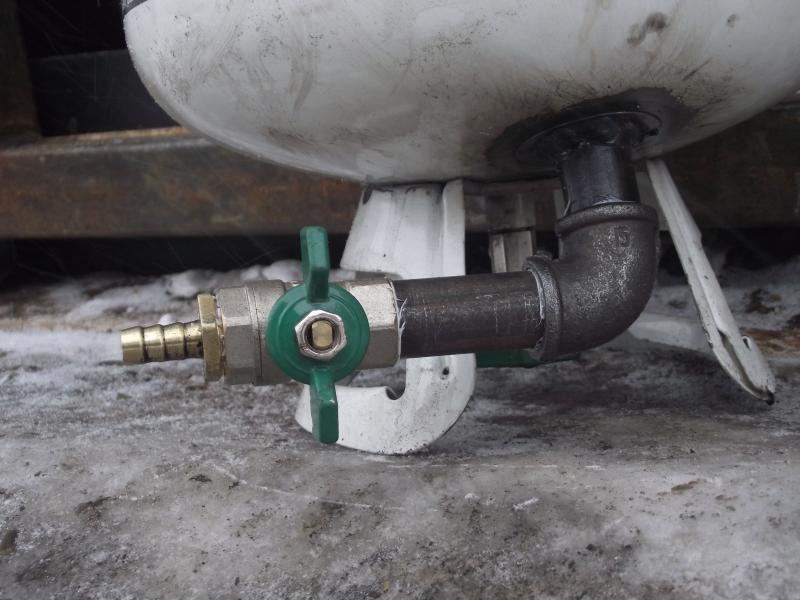

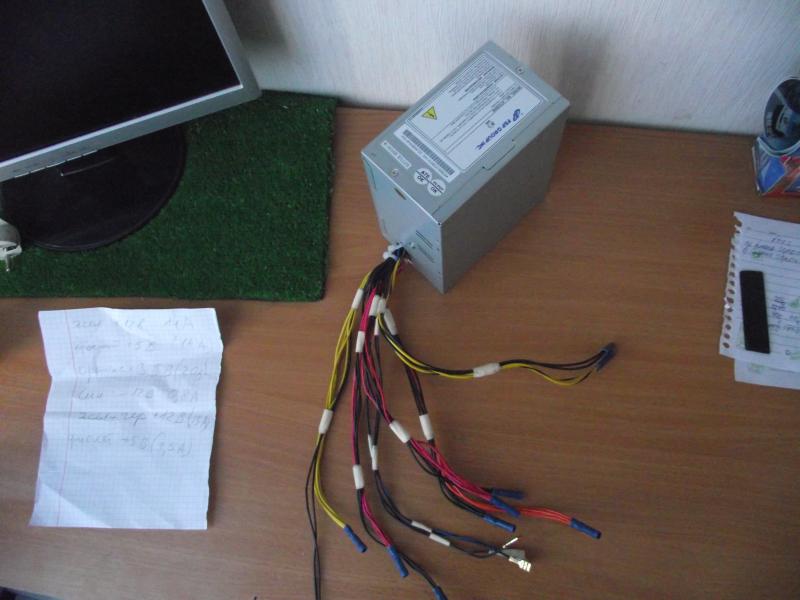

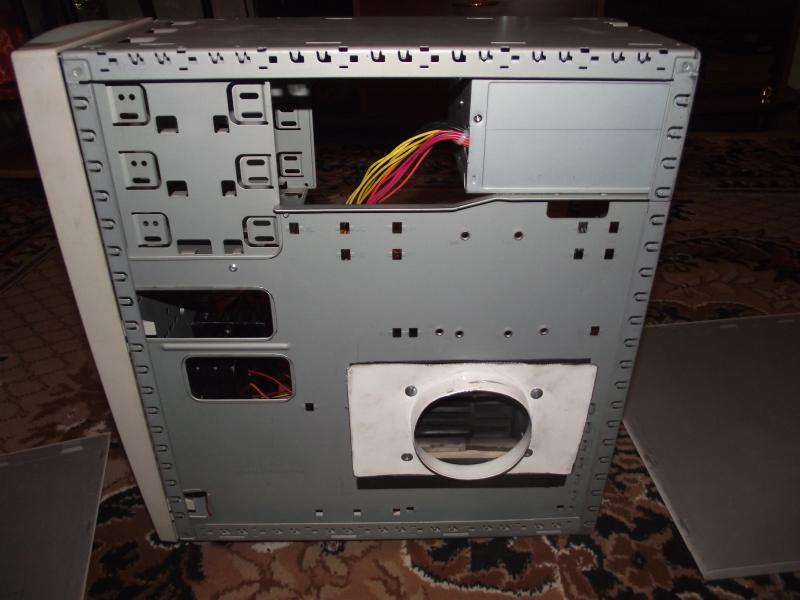

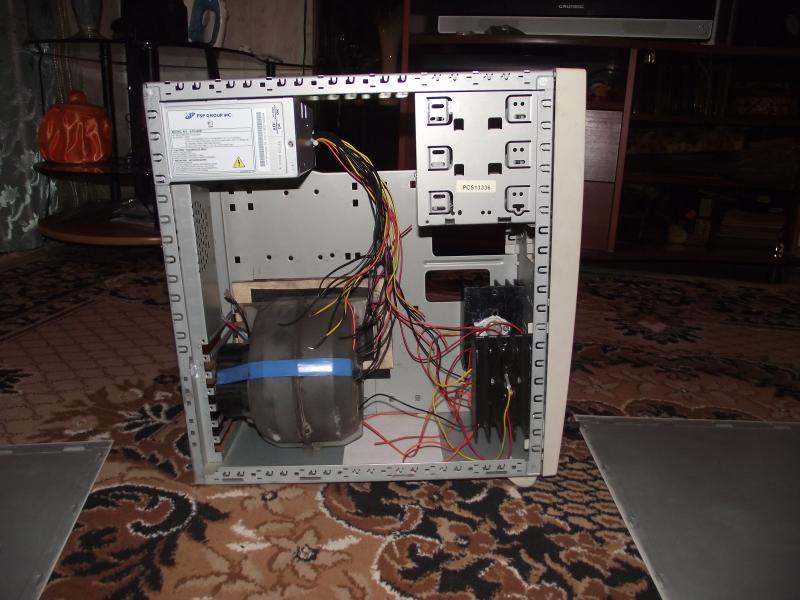

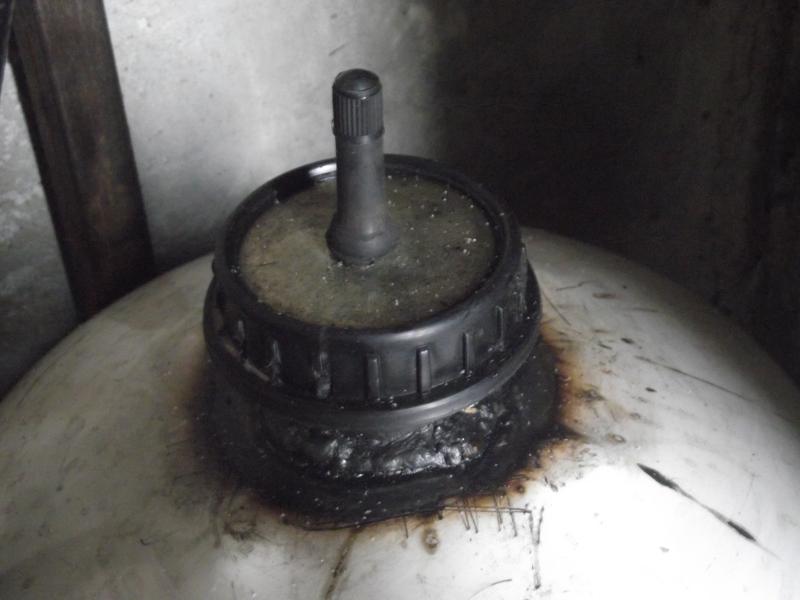

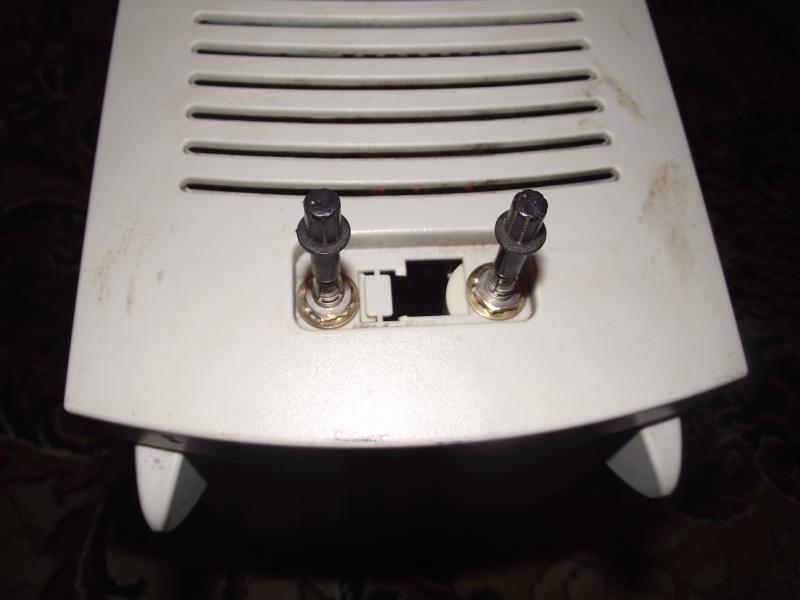

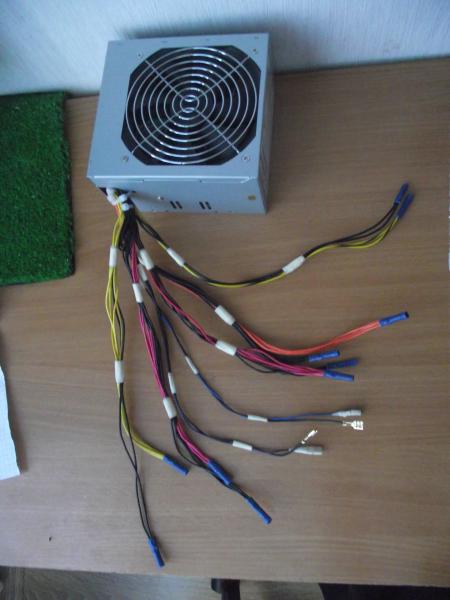

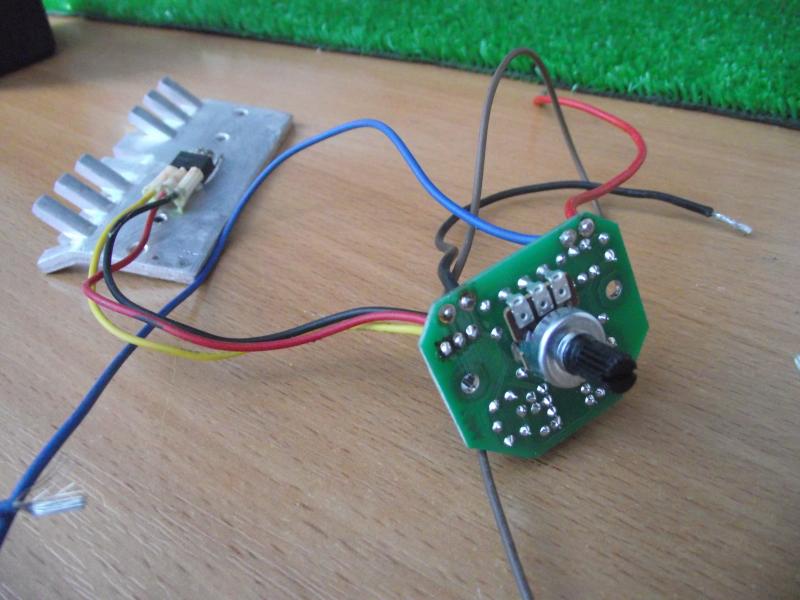

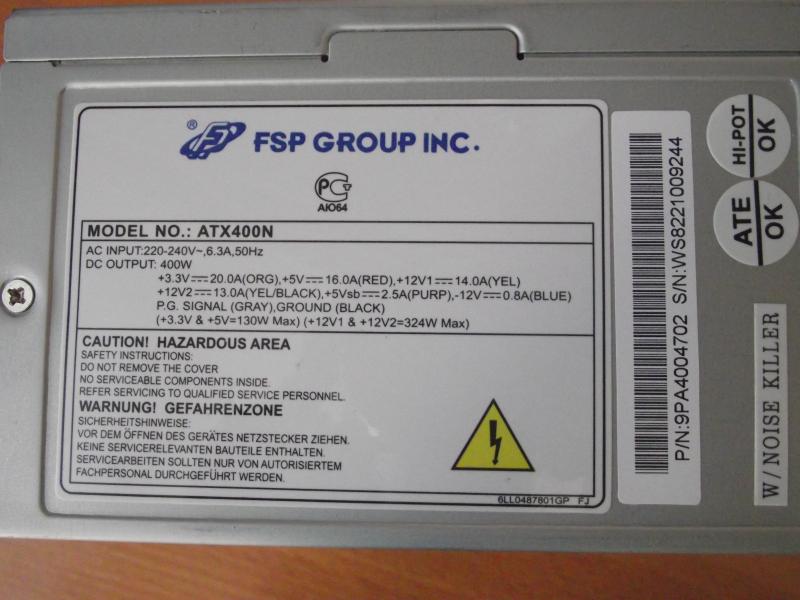

Еще фотографии маслоподающего насоса и вентилятора.

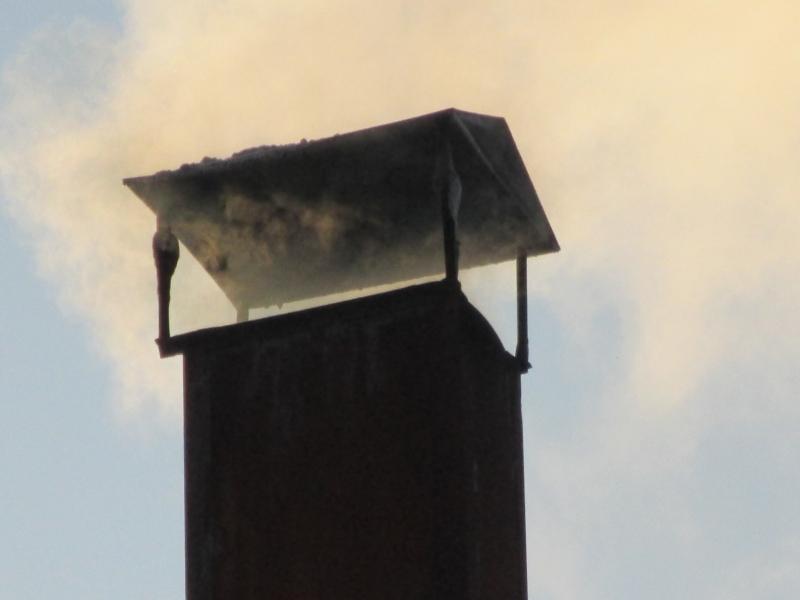

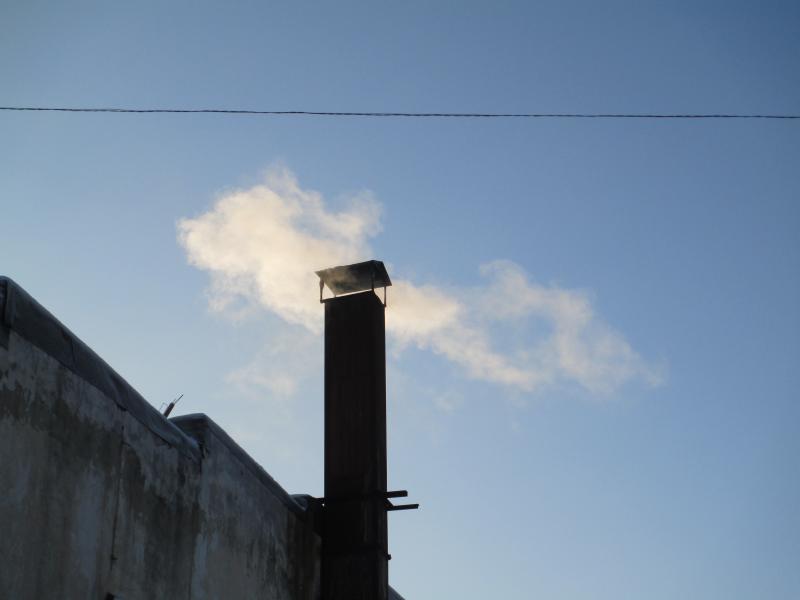

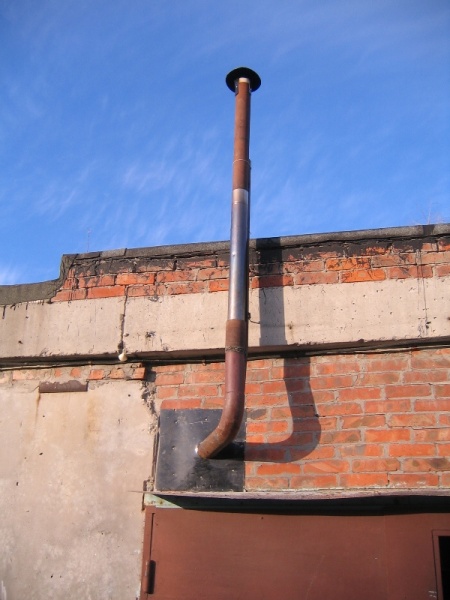

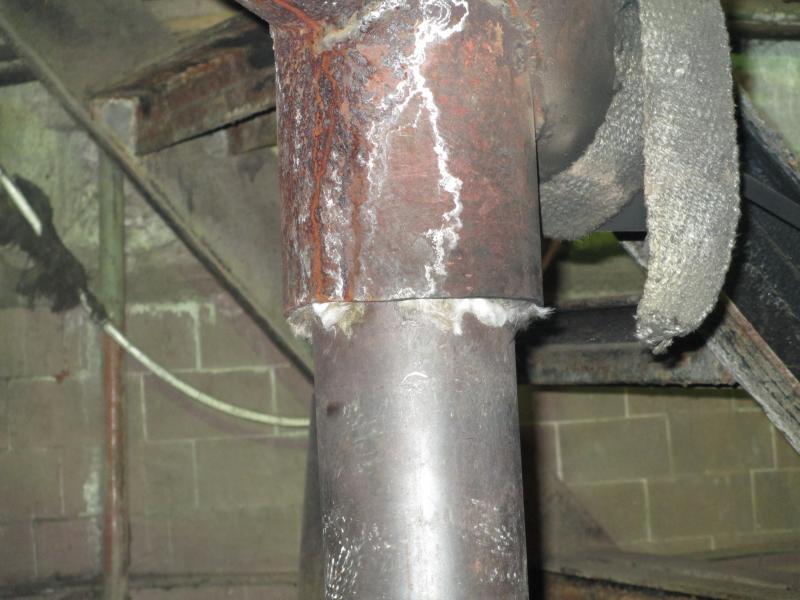

Дымоход. Высота 7-8 метров.



Предыстория .
Имея инвектор и видео с ютуба о сварке, решил сваять нечто, спасибо хоть схема есть: http://www.termoportal.ru/forum35/thread97-143.html.
Месяц морозил сопли в гараже и миру явилось оно (мая были правы).

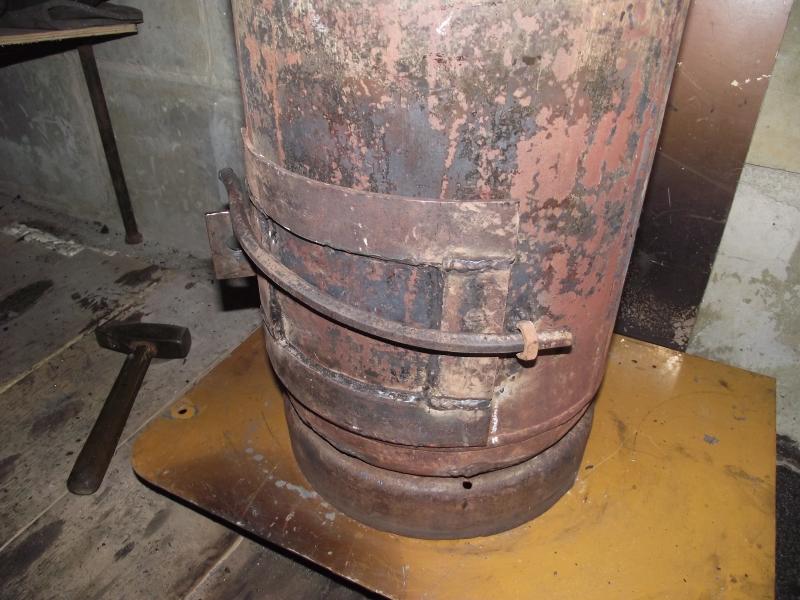

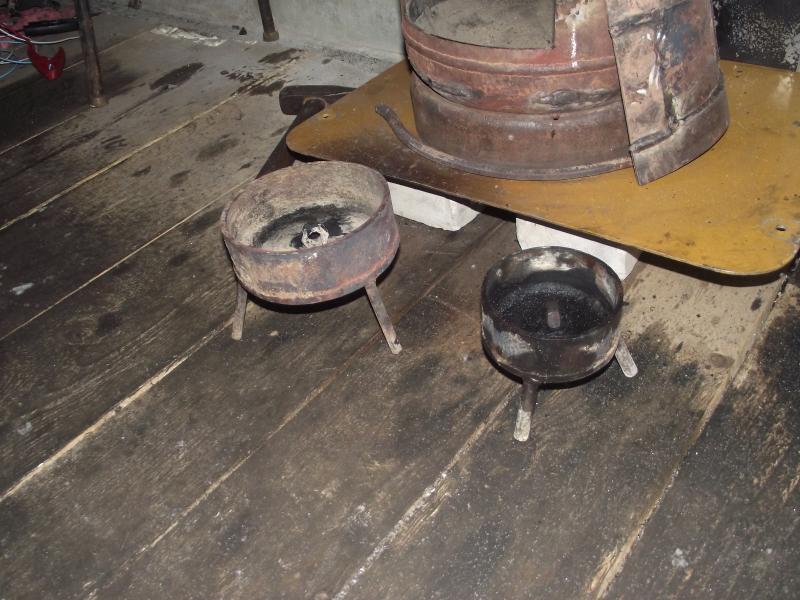

Сегодня сварил и запустил печку из двух труб, как хотел. Расход топлива меня порадовал, залил 1.5 литра отработки, честно проработала 1.5 часа от выхода на рабочий режим до почти затухания. В отличие от старой печки, теплоотдача на мой взгляд лучше, т.к. верхний бак сделал побольше. И места в гараже прибавилось и появилась возможность сделать обдув. Старая печка стояла в углу и надо сказать в дальнем углу гаража было холодно, с этой все по другому. Температура как бы равномернее расходиться по гаражу.
Вот фото новой из труб и сразу же старой модельки
Кстати у старой расход прыгал как хотел, могла 5 литров сожрать за 1.5, причем дыма в дымоходе не было, а также могла и 1 литр сожрать за 2 часа, отработка одна и таже из бочки отстоянная.



Народ, всех приветствую!
Сделал вторую печь по мотивам remix59, спасибо ему большое (первая была чудо-печка). Еще фото будут чуть позже.
Предстоит еще работа по отладке и доводке, появилась куча вопросов. Расход на форсаже 1.5 литра за 20 минут, тепла избыточно для моего гаража.

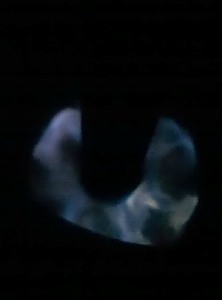

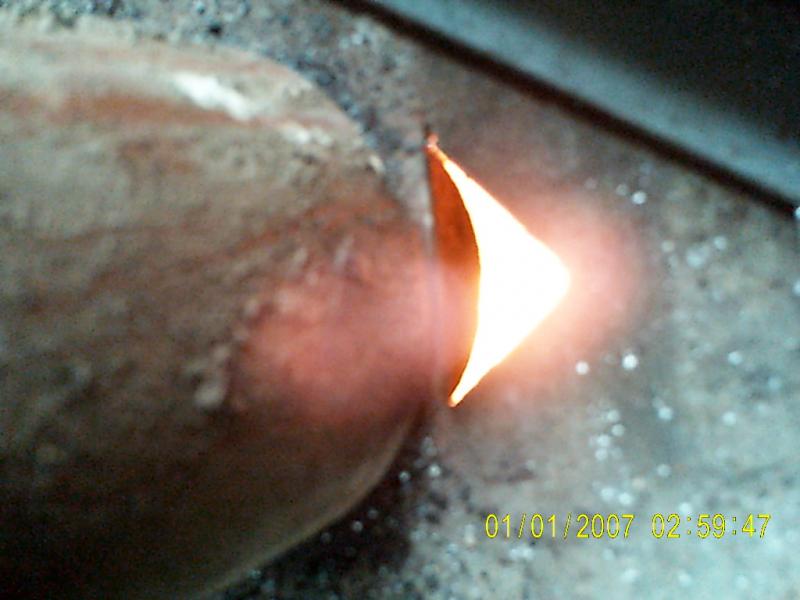

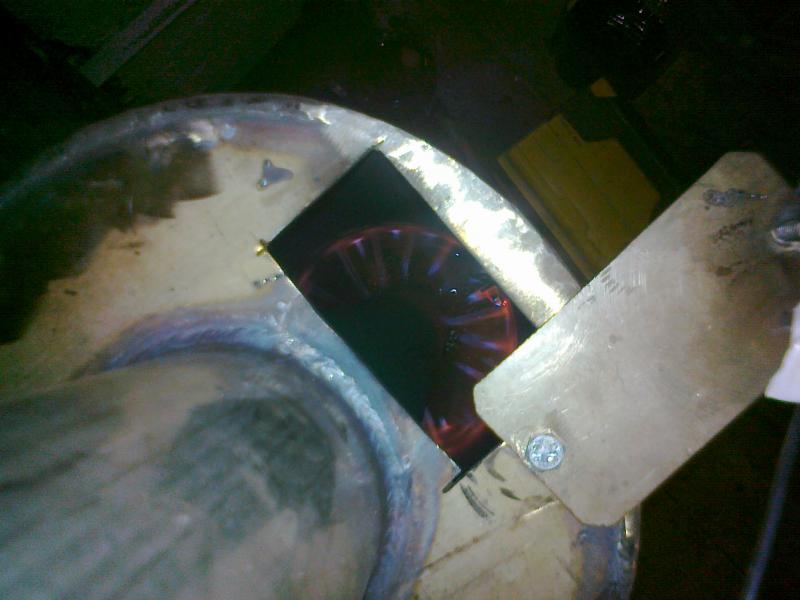

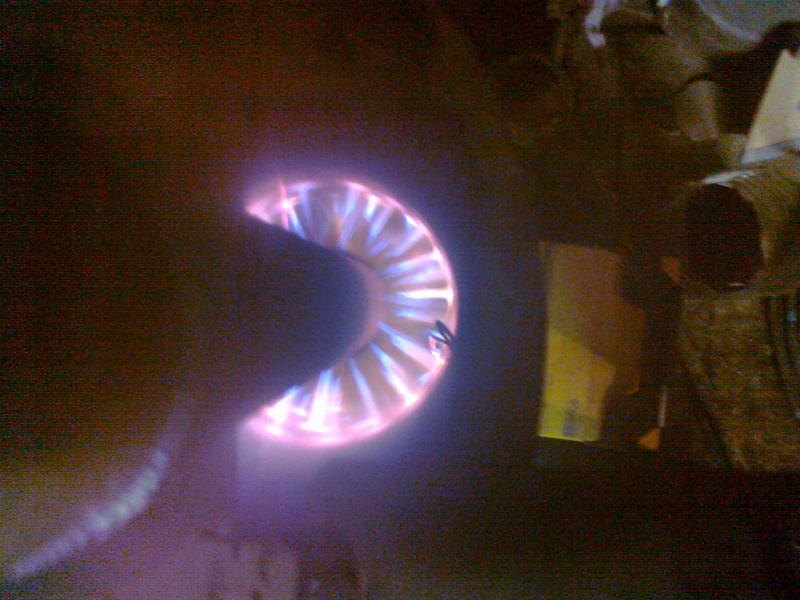

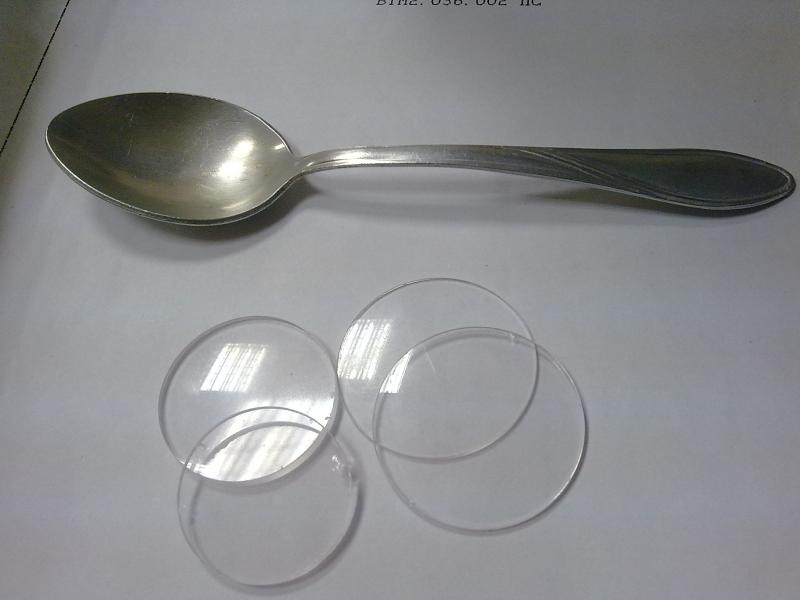

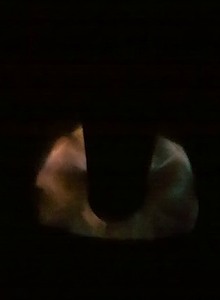

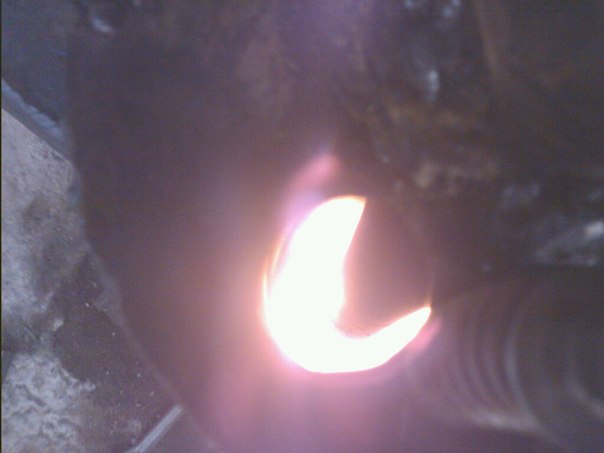

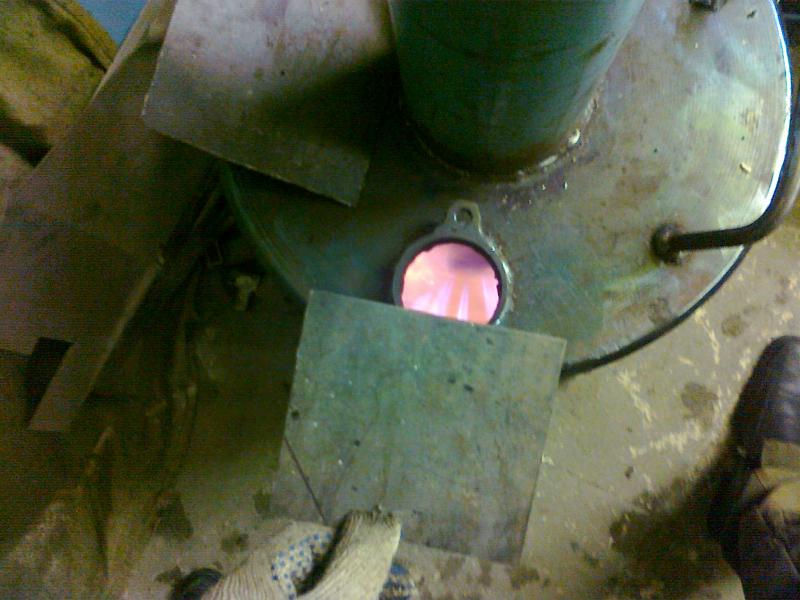

Горение, собственно, телефон лучше не успевает сфотать. Сделаю смотровой глазок из полированной пластины сапфира.

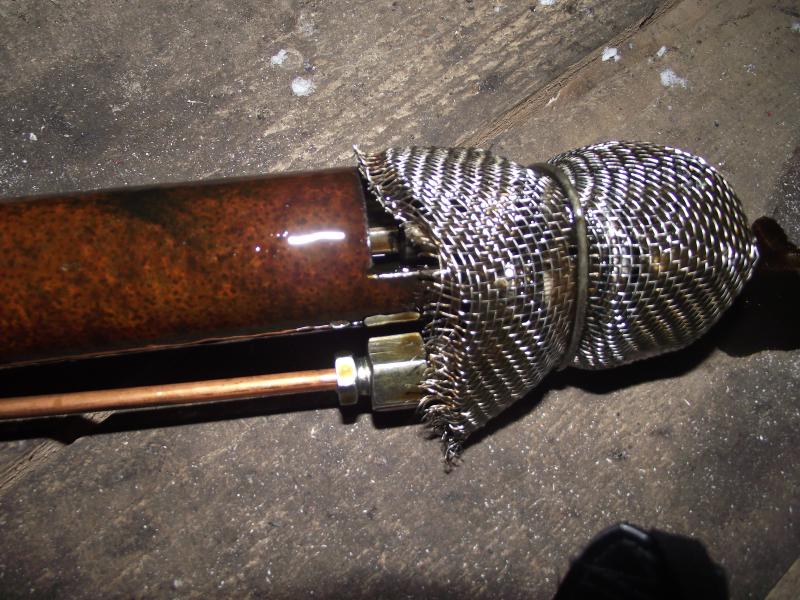

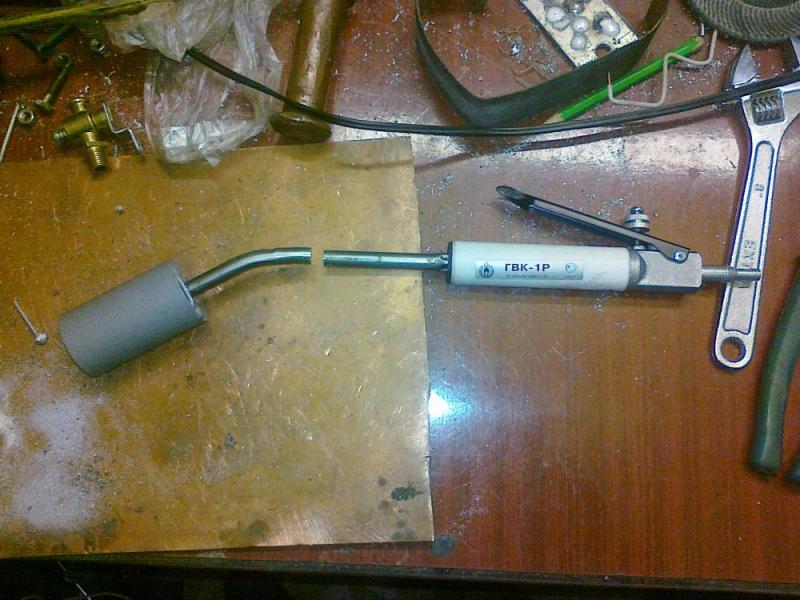

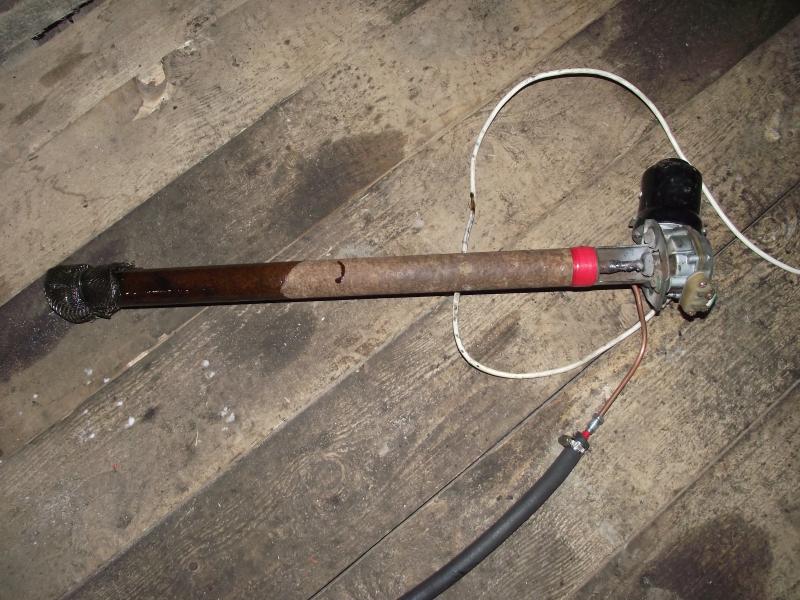

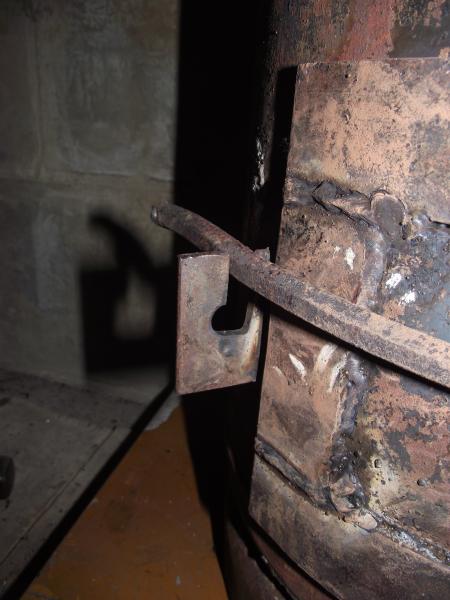

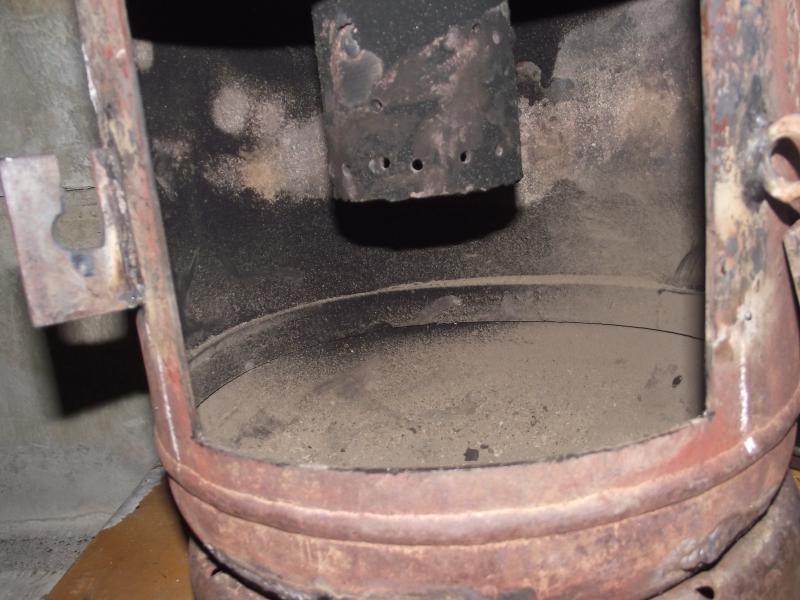

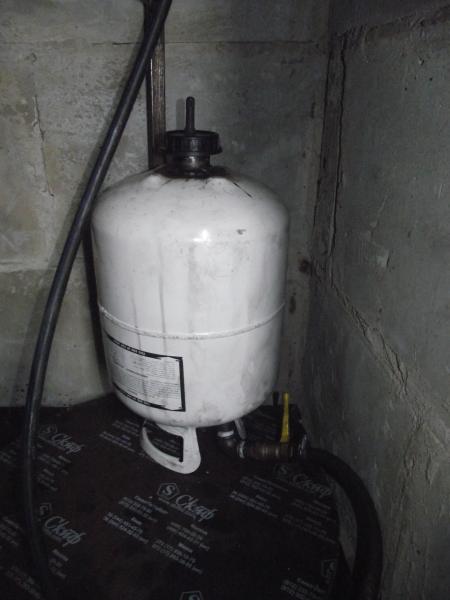

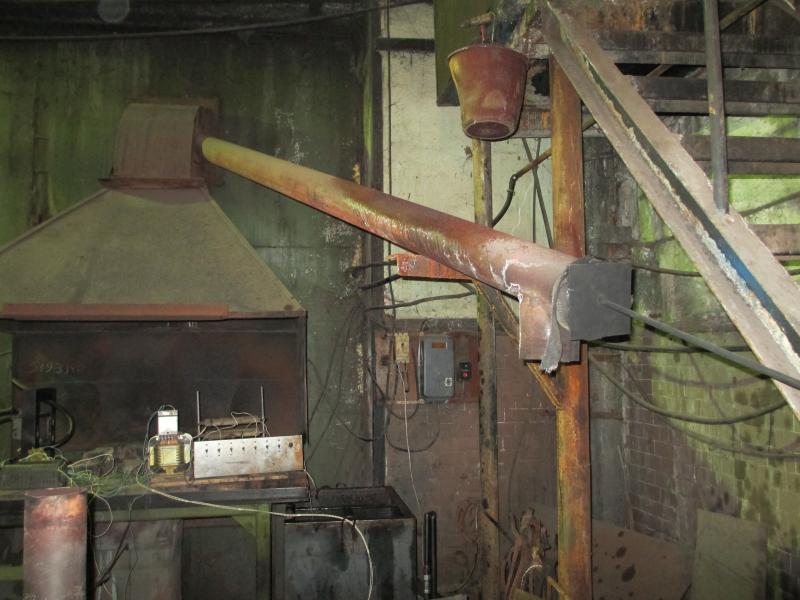

Фото как обещал, 2 и 3 фотки переделал горелку для розжига печи.



968м мыльница. 2012год. Надеюсь и на 2013, отработка уже ждёт- семена куплены .



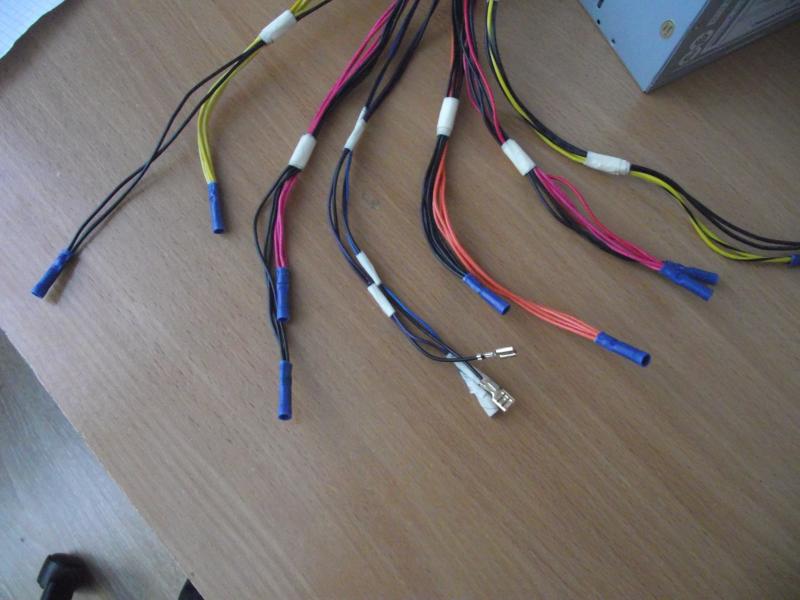

Вот немного сегодня поработал.
