Печи на отработанном масле своими руками. Фото

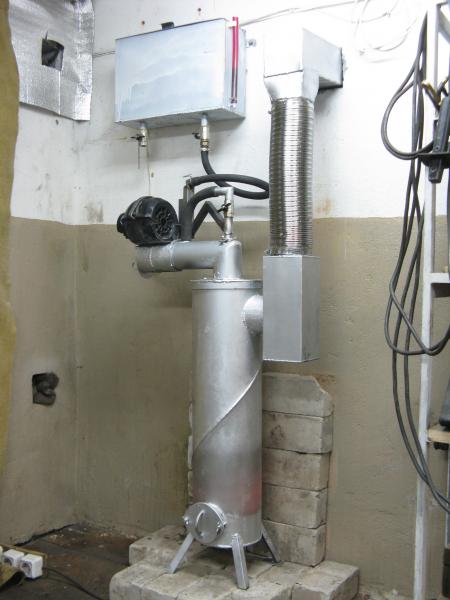

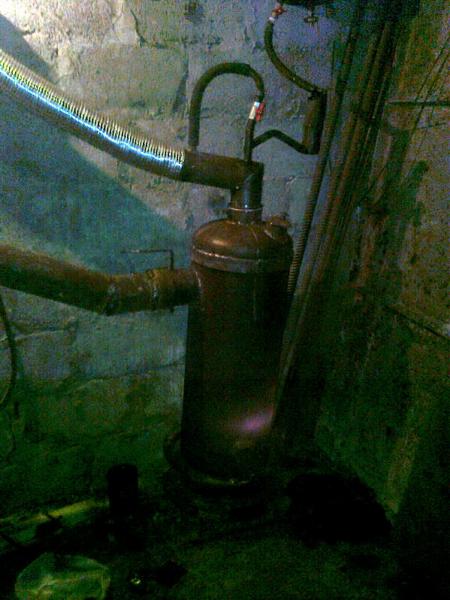

Это фото моей печки. Может кому будет полезно посмотреть. С удовольствием поделюсь своим опытом.

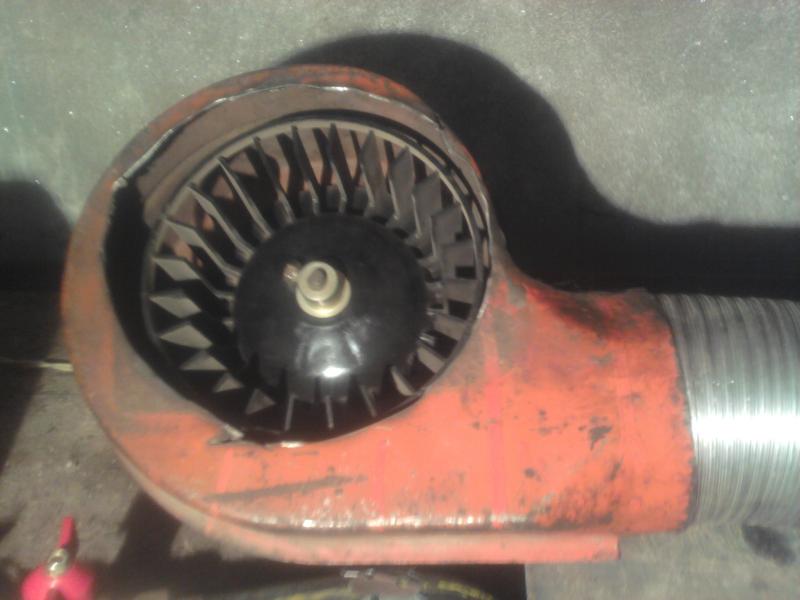

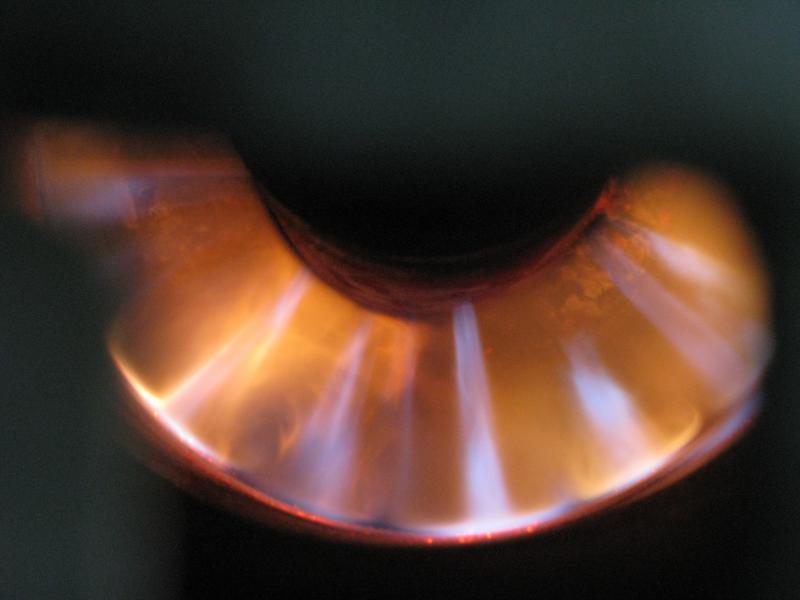

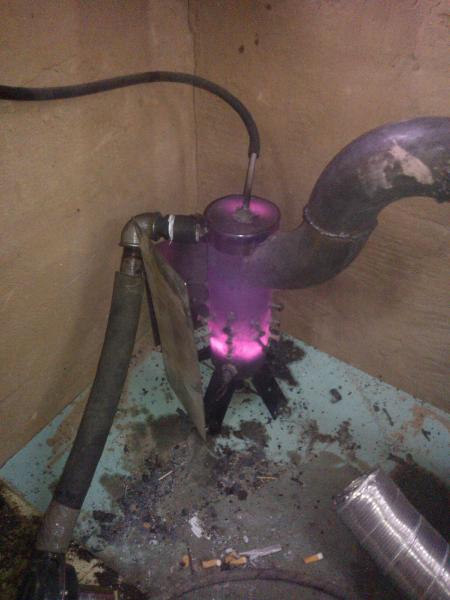

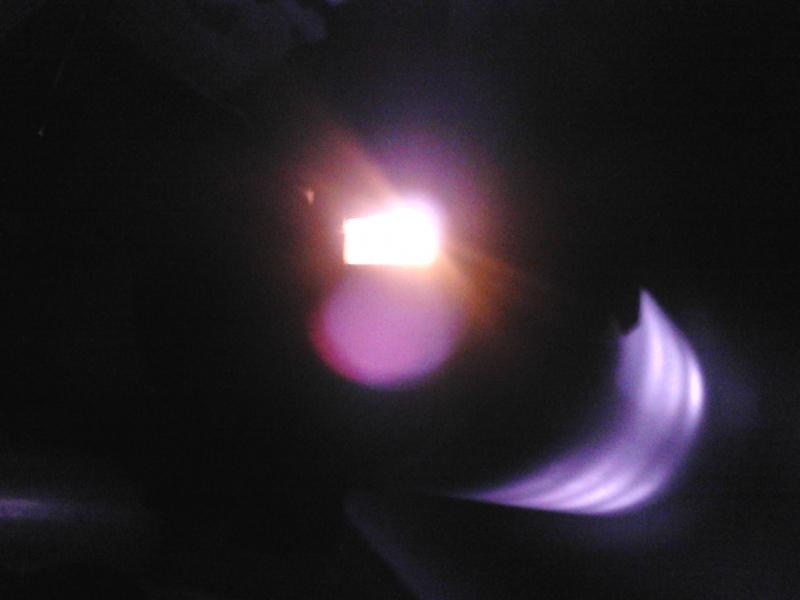

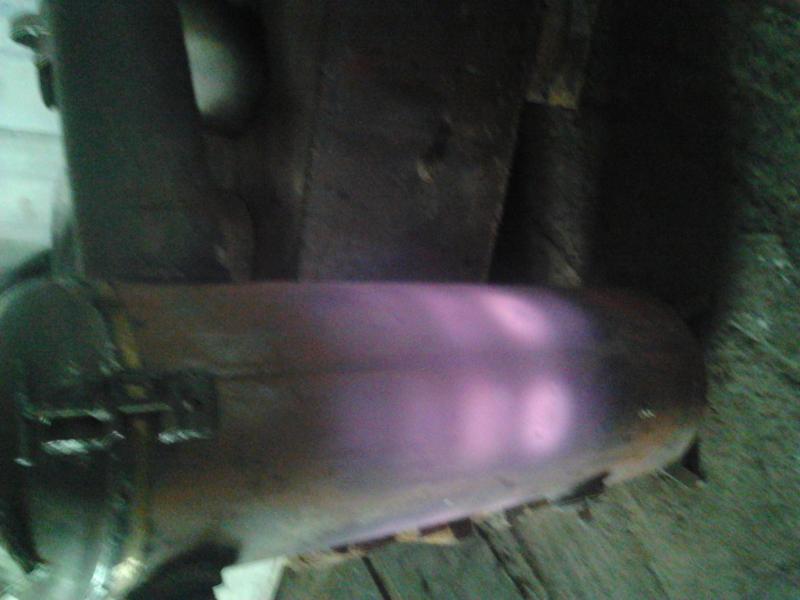

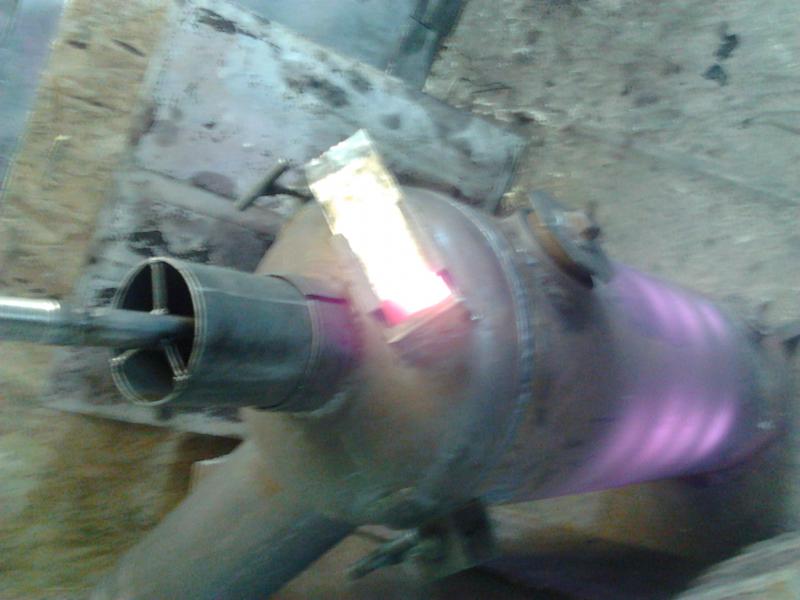

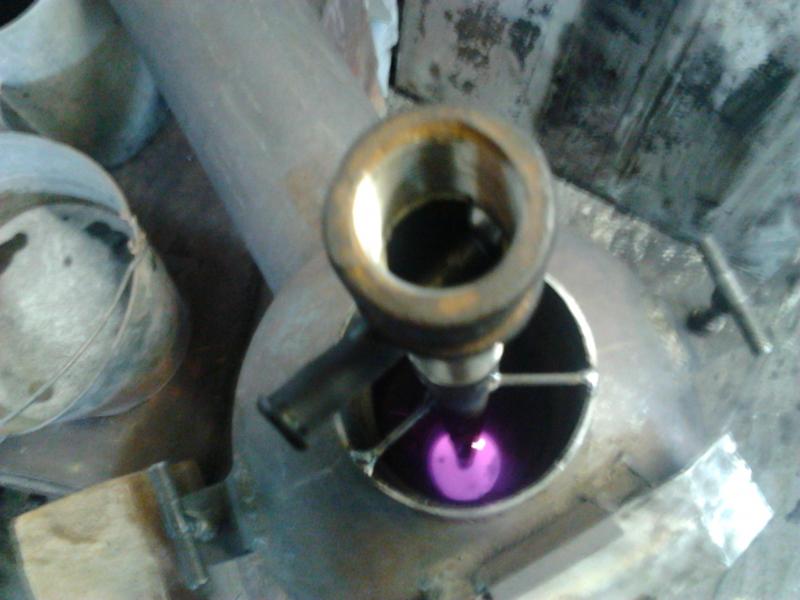

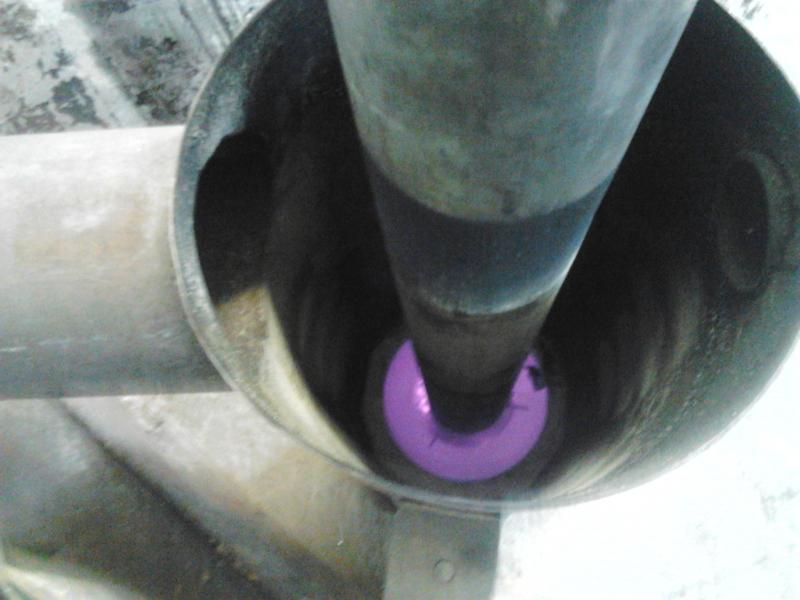

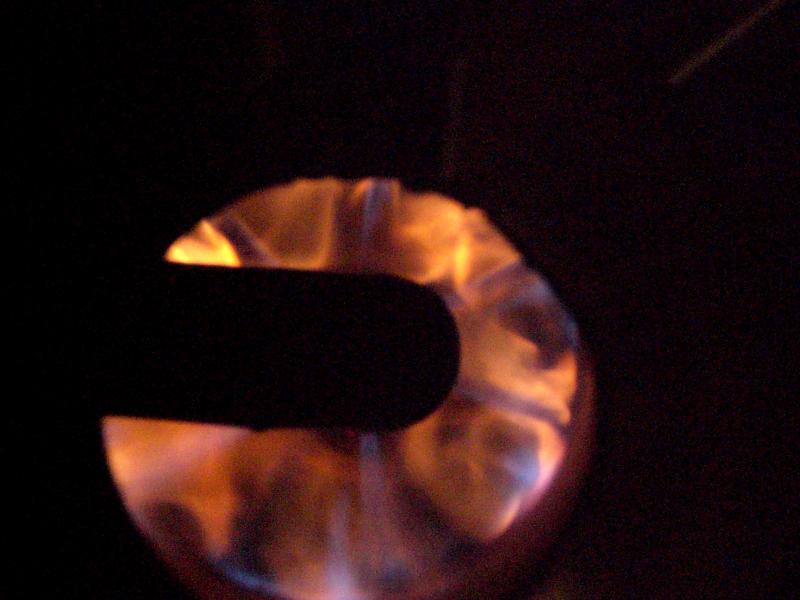

Сегодня испытывал печь. Горит отлично, расход убавился. Синее пламя с прожилками соломенных струй - красота. Теперь вот осталось уменьшить обороты моторчика. Приходится открывать заслонку для стравливания лишнего воздуха в сторону. Дыма нет. Вот фотки. Думаю покрасить это все дело серой краской для печей.

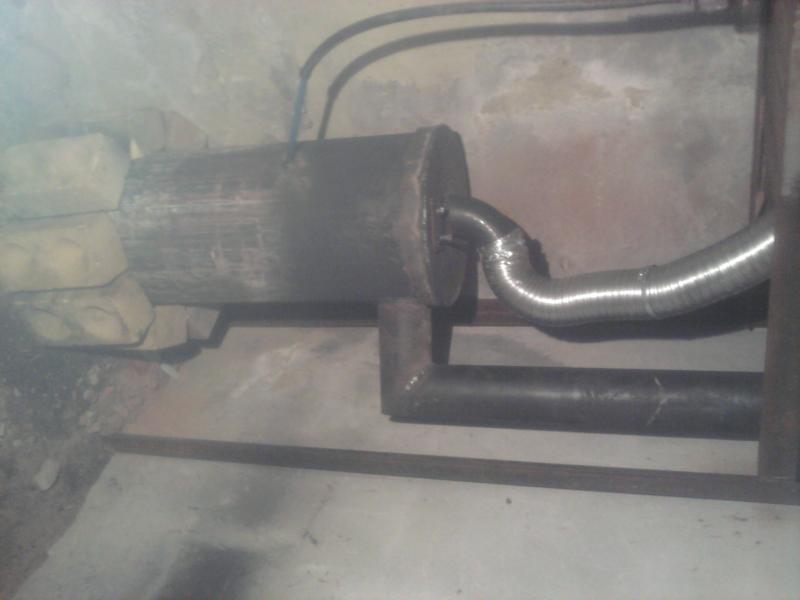

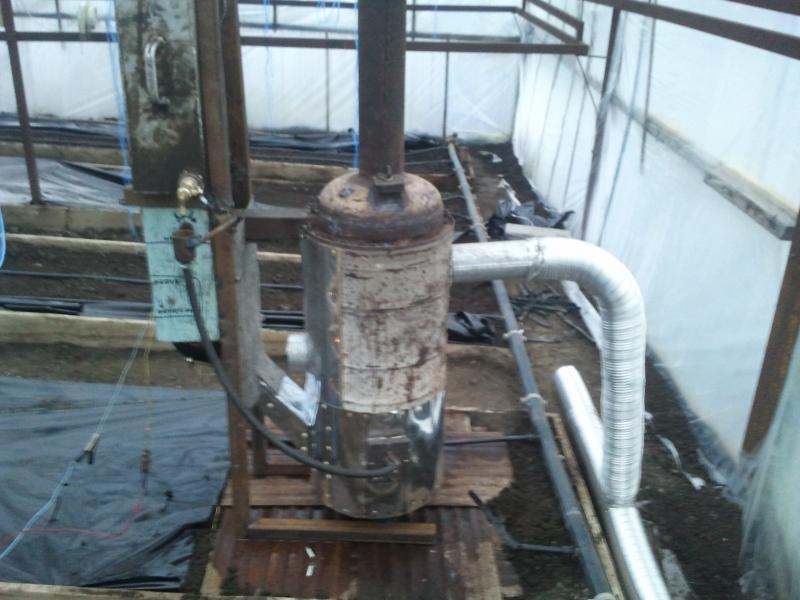

Сегодня установил на постоянное место , оказалолсь работает на естественной тяге ( правда вяло , но это лучше, чем раскаленные пары масла со всех щелей ) . Дымоход примерно 5 метров ( собран из разных кусков ) . Много места не заняла, что важно в ограниченном пространстве теплицы ( больше растений влазит ).

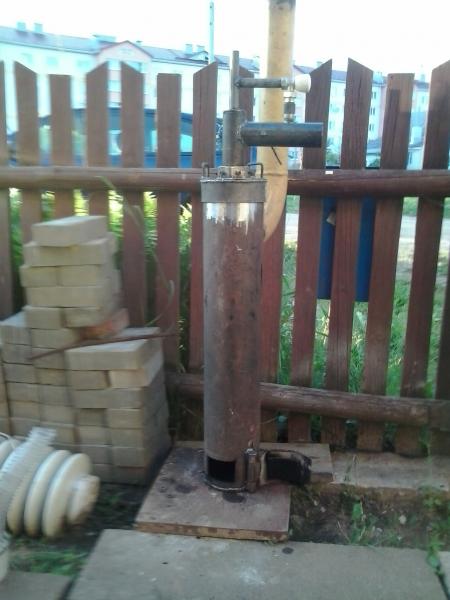

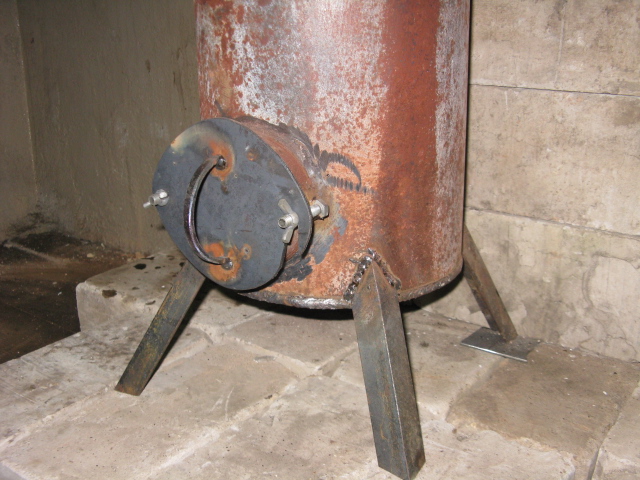

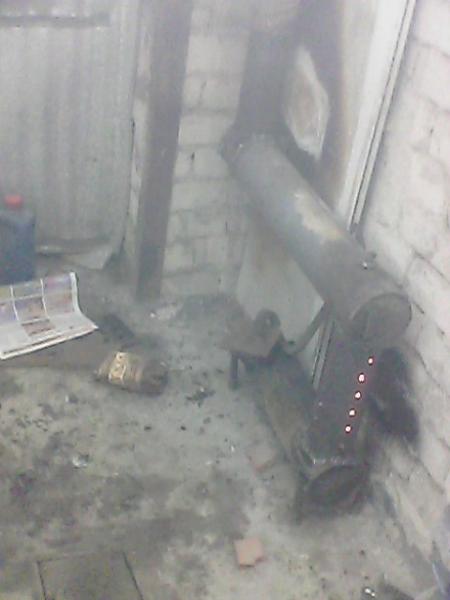

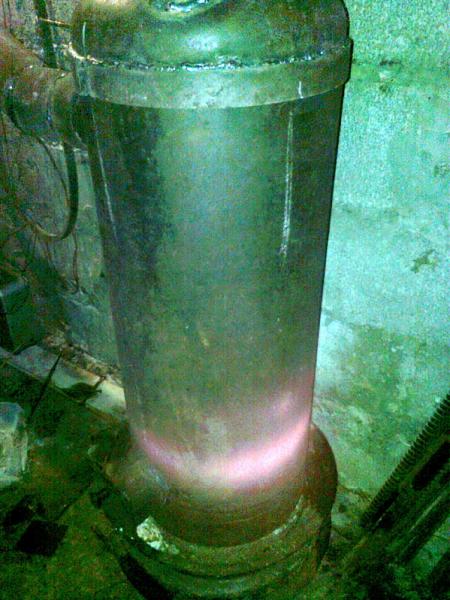

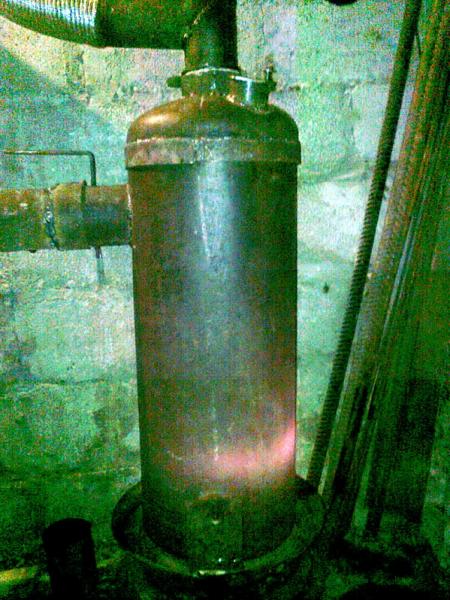

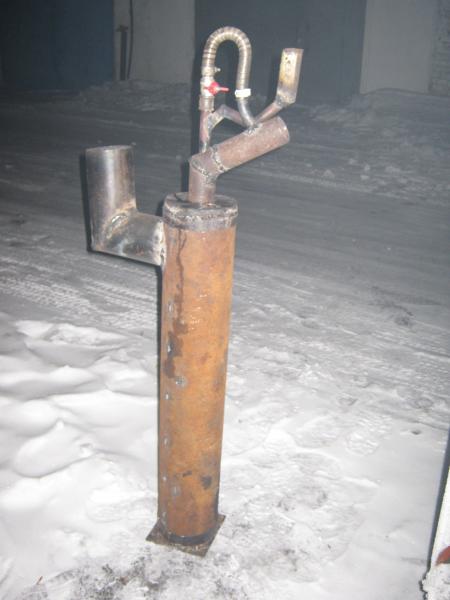

Всех приветствую. Изготовил печь из баллона. На самом деле баллон стоит не вертикально, а верх у него уходит вправо, т.е. на часть покраснения ( из далека видно).

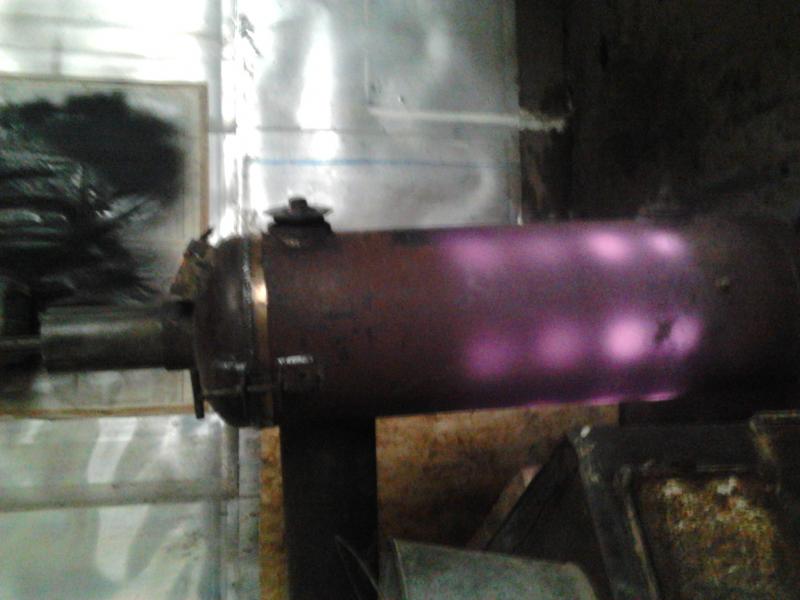

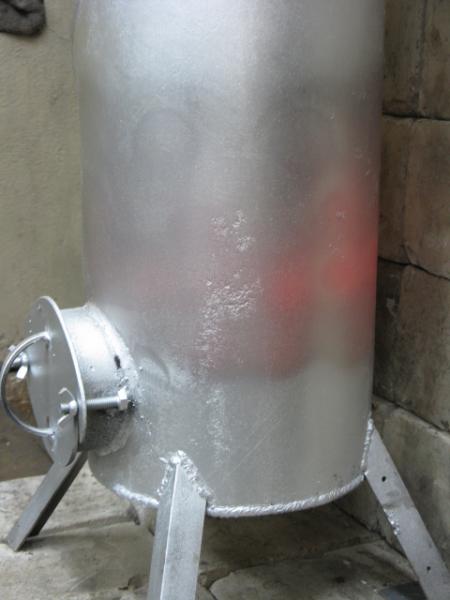

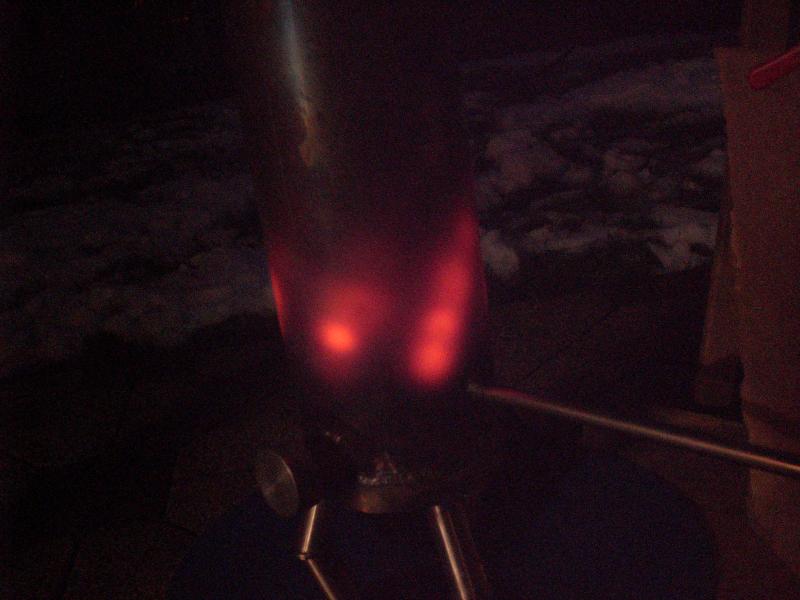

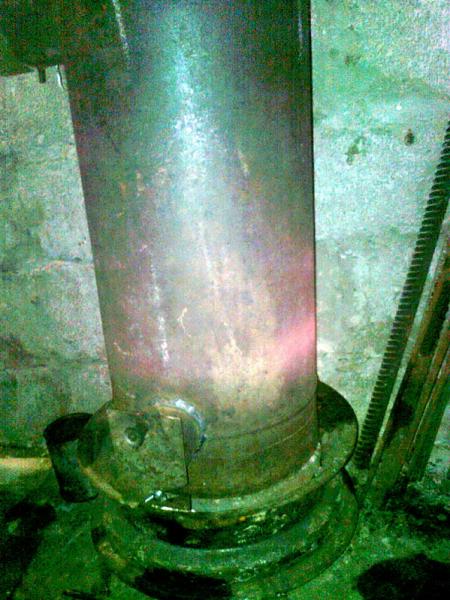

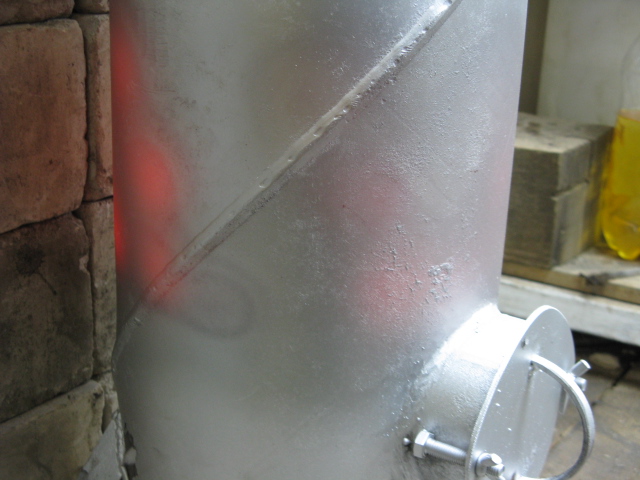

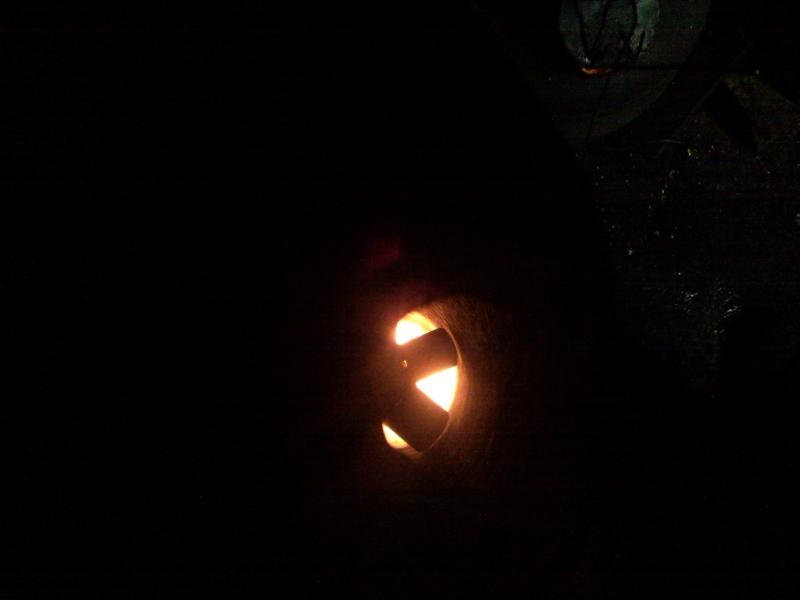

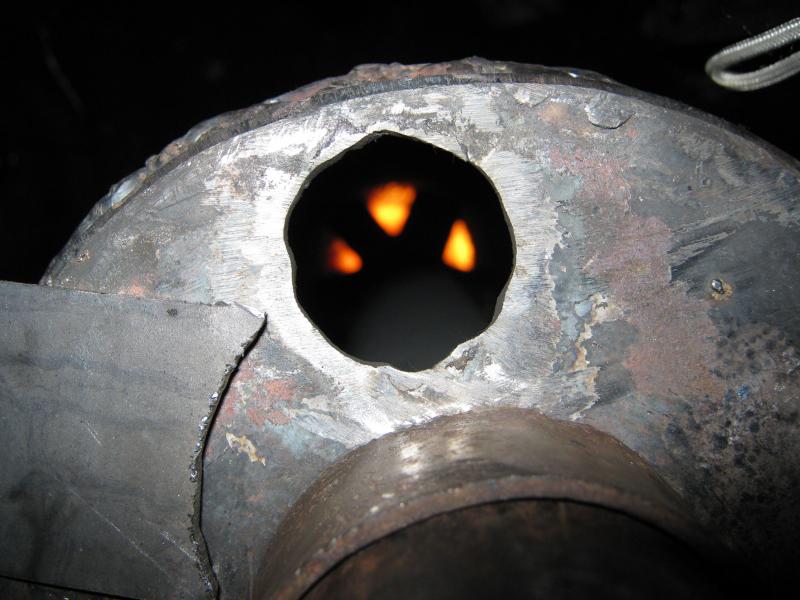

Покрасил свою печку печной краской, довольно хороший эффект. Вывод, краска - не горит. Фото для наглядности. Печь работает на среднем режиме. Фото.

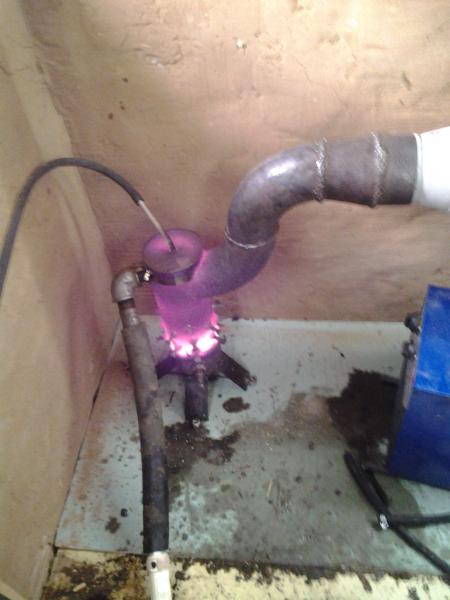

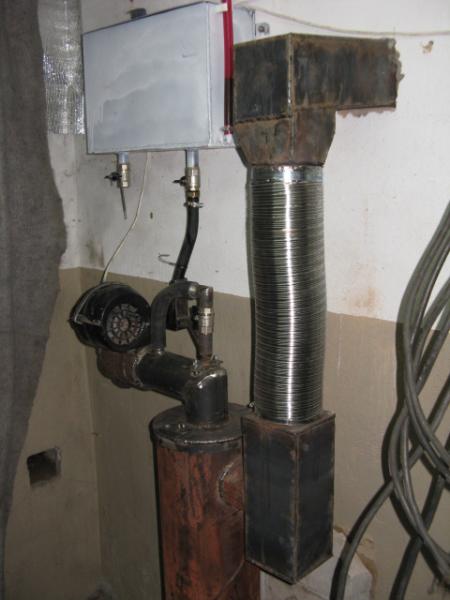

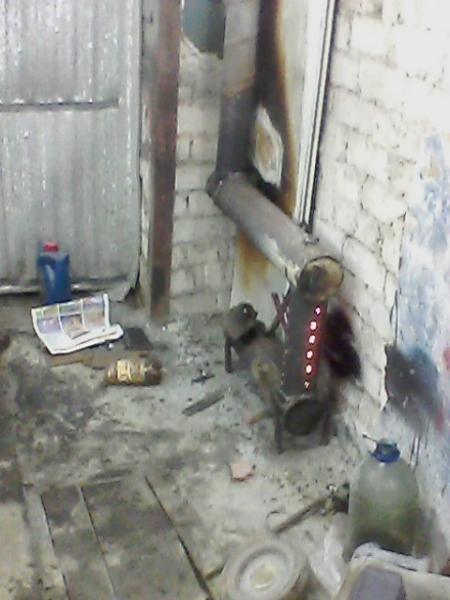

Вот моя печка на отработке.

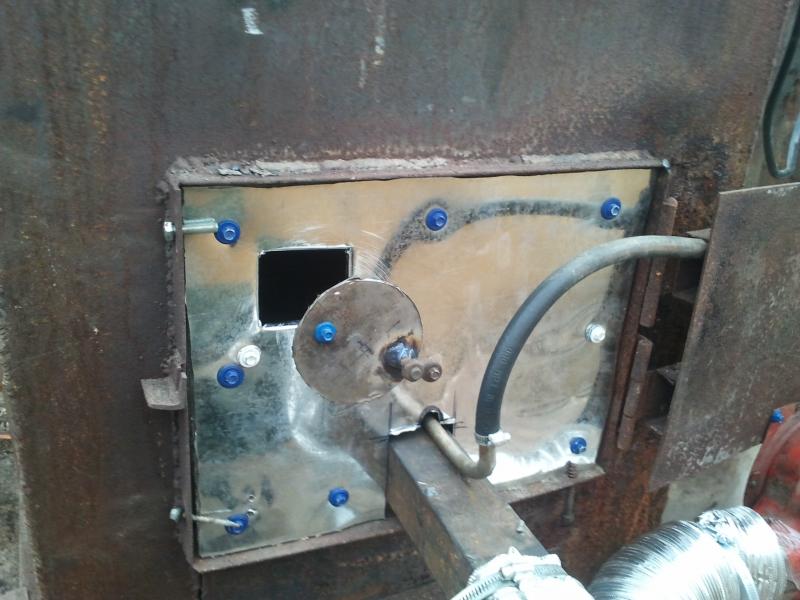

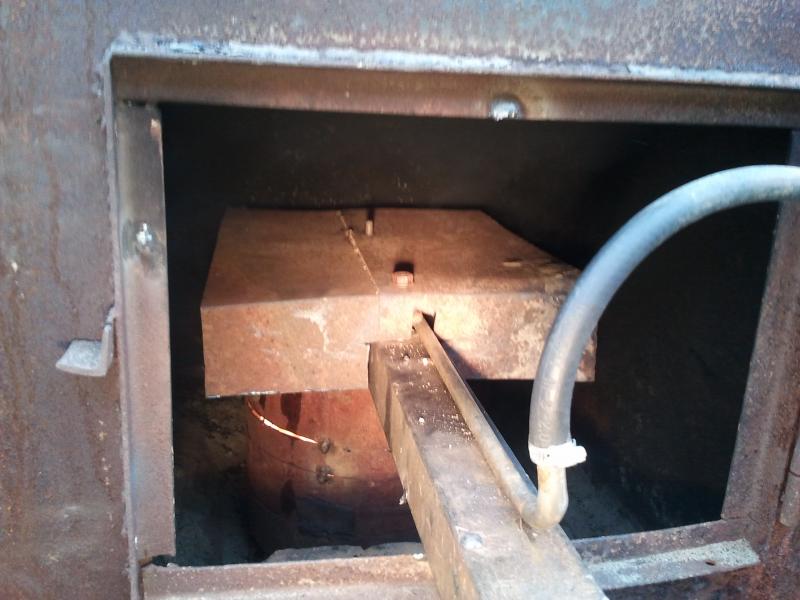

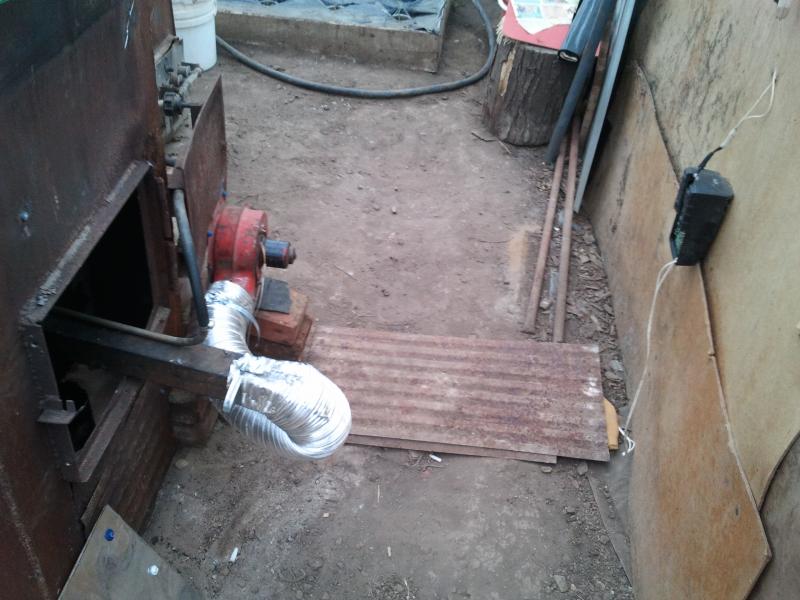

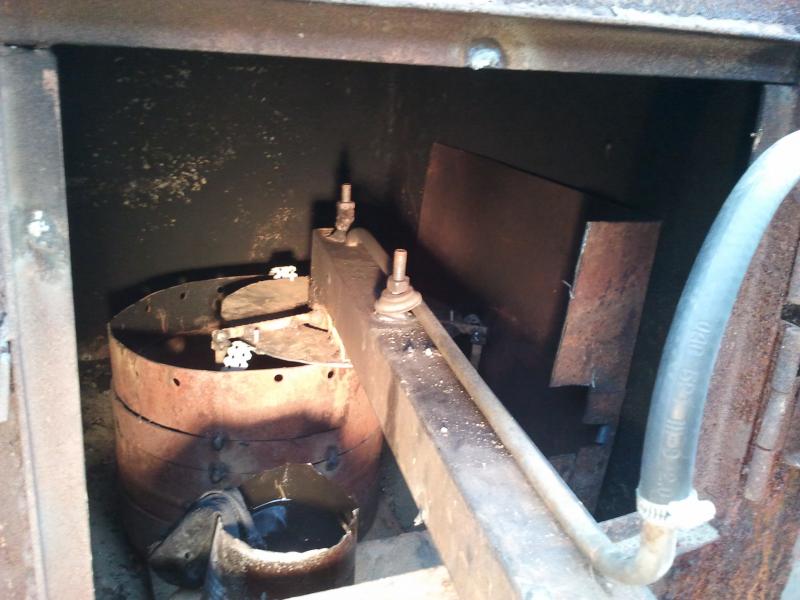

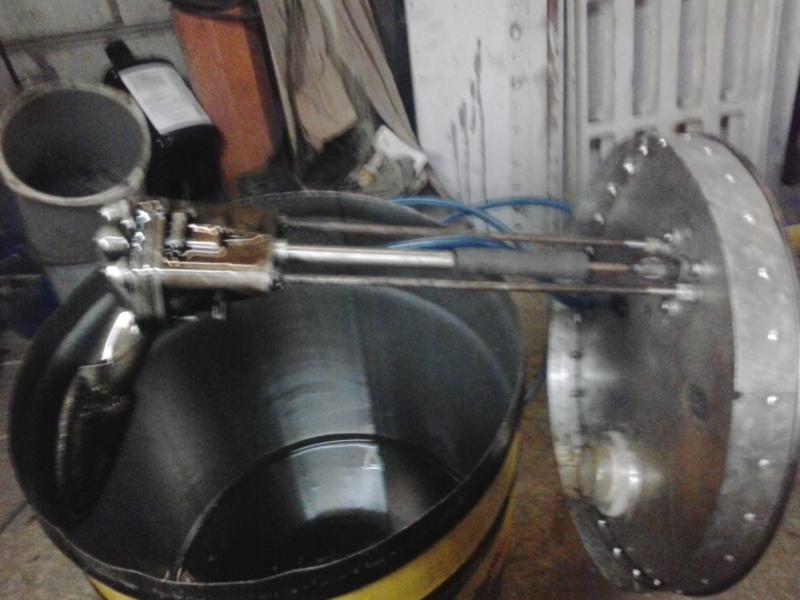

Вот такая печь получилась в котле, зажег в пять часов будет работать до утра. Предварительный расход масла примерно 2.5 - 3 литра (визуально по струйке)? точно будет видно утром. В котле так называемый лабиринт с двух листов метала (чтоб максимально снять к.п.д.). Небольшое видео, правда сейчас печь не то что малиновая, она по-моему имеет цвет, приближенный к плавке металлов ( не знаю, насколько хватит баллона в таком режиме ). При закрытой крышке пламя практически равномерно расходится по трем стенкам котла ( на четвертой нет водяной рубашки когда-то не хватило сварных способностей ).

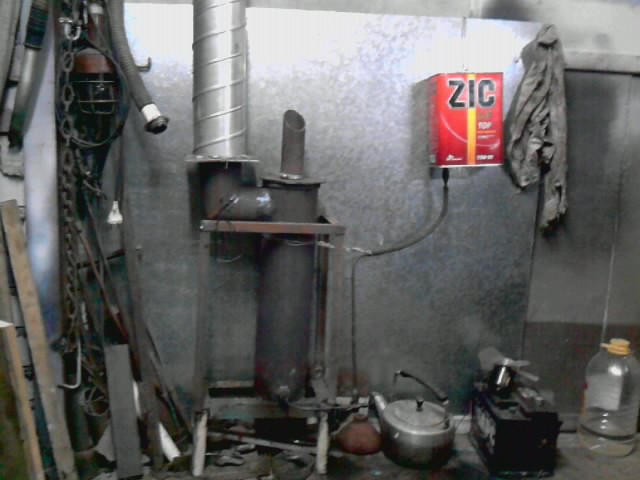

Всем привет! Вот собрал свой образец печи на отработке. Работает на собственной тяге, расход отработки от 1-2л/ч. Подача масла верхняя, буду думать над нижней но пробле ни каких нет. Масло сгорает полностью остаются лишь коричневые хлопья. Дыма из трубы не наблюдаю.

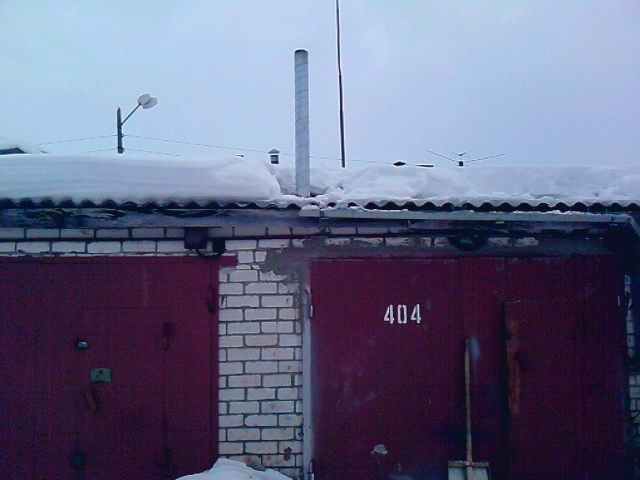

Так, дымоход д140мм общая длинна 5м, корпус пропановский балон с а/м помоему Волга, диаметр балона 280мм высота 950мм. Труба дожигателя д 100мм высота 900мм, отверстия в дожигателе д 10мм 5 рядов по 6 отверстий, последний верхний ряд д 9мм. Расстояние между рядами, первые три ряда 100мм, остальные два 80мм.
Самое главное добиться, чтобы в испарительной камере не происходило горения, а только испарение отработки. Камера должна разогреться очень сильно, и огня в ней практически нет. У меня гараж 40кв с-15 до +20 нагревается минут за 30, через час работы печи в усиленном режиме в гараже +32, пробовал кочегарить на всю катушку за 2-3 часа нагрел +45 можно париться. Хочу заметить, что при такой жаре дымоход до красна не нагревается, я даже рукой по глупости притрагивался не обжегся.

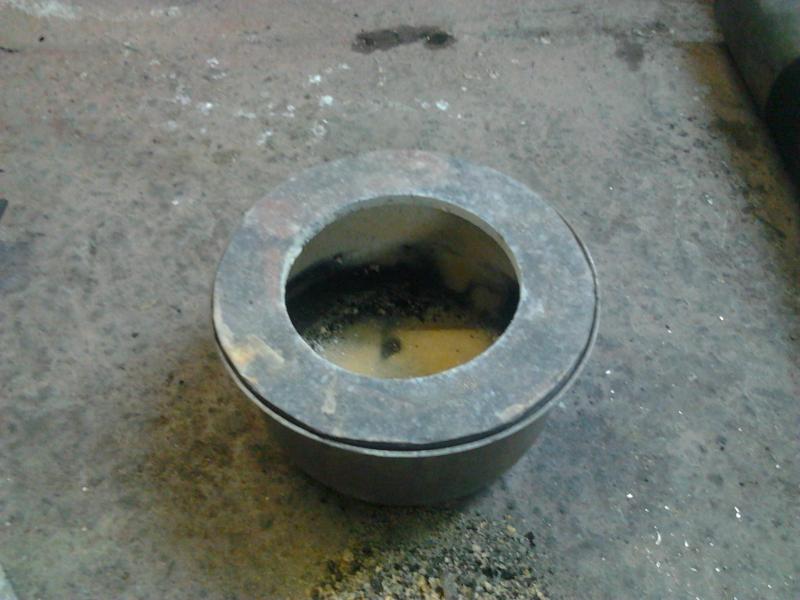

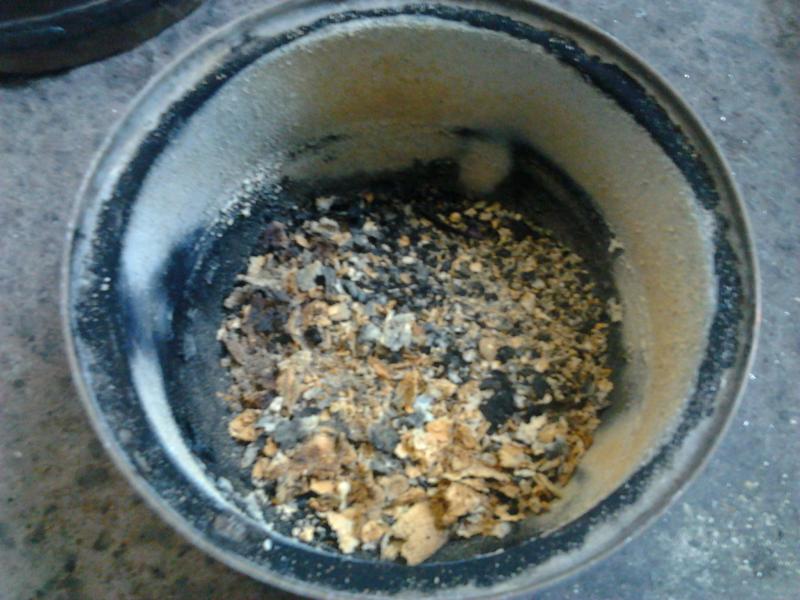

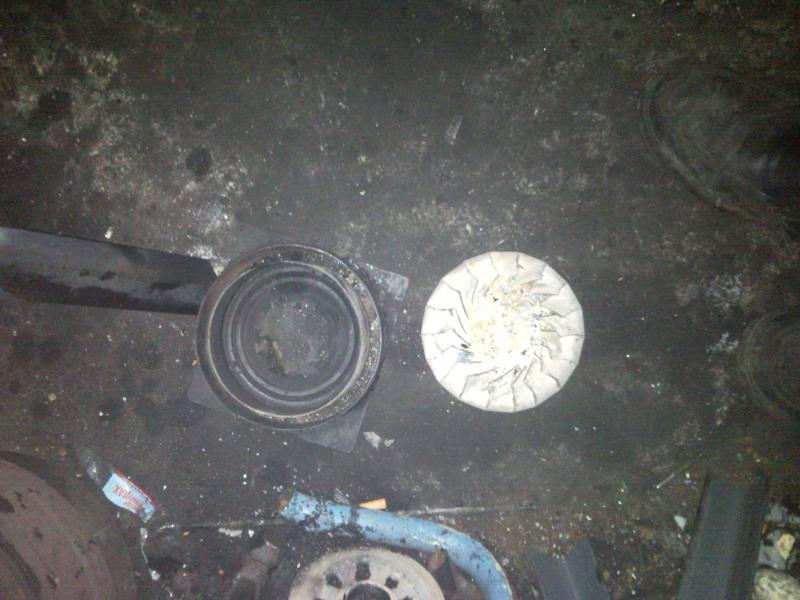

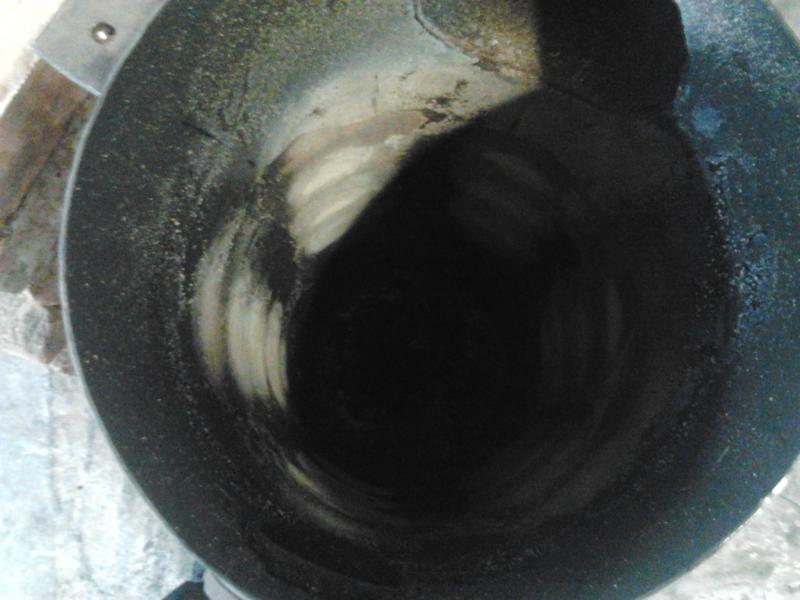

Вот фото топил 2 дня не чистя печи, топил с9 00 до 21 00, сжег примерно литров 30-35 вот что осталось в чашке.

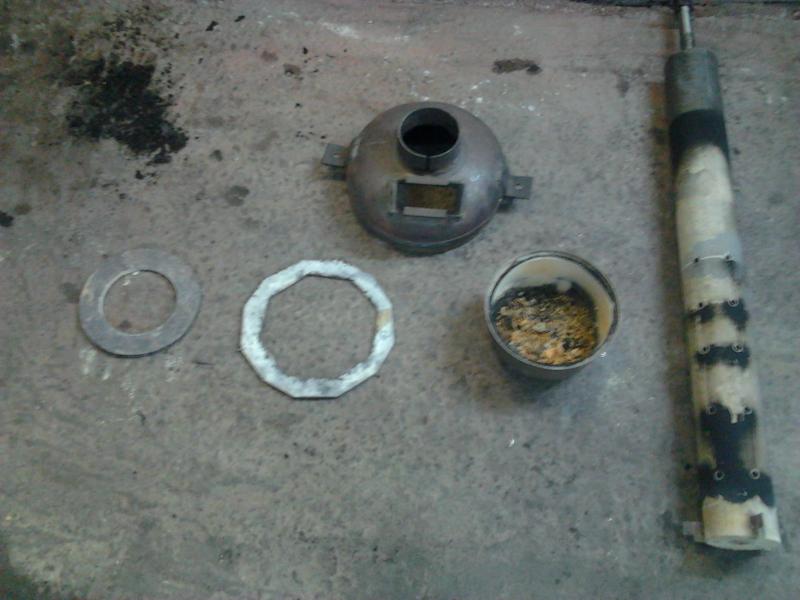

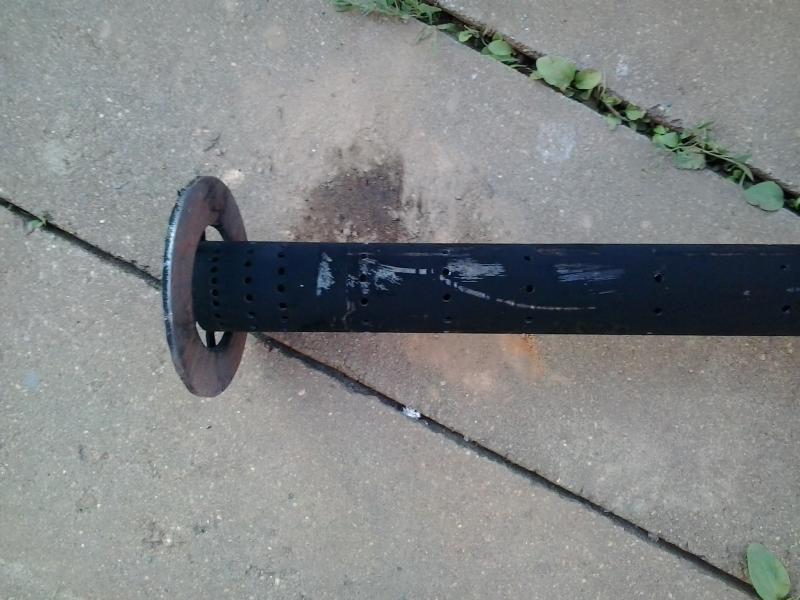

По поводу камеры-то там все просто. Состоит она из 3х деталей, труба дожига, разделительный диск и чашка - китайская кастрюля. Смысл в том, чтобы так называемая камера была практически замкнутым пространством без доступа кислорода. И только кольцевой зазор между дожигателем и диском, откуда и выходят пары масла (про пиролиз писать не буду, это все нудно и не понятно простому народу), надеюсь ни кого не обидел своим высказыванием. Ну дак вот я думаю, что самое главное в начале постройки печи нужно найти оптимальный объем камеры, кольцевой зазор между диском и трубой дожига, и самое на мой взгляд главное это объем первичного воздуха, который попадает в камеру и разжигает отработку. После того как разгорится, хочу заметить горения в камере не происходит только испарение.
Да, забыл внести в этот пункт хорошую тягу, т.к печь работает на собственной тяге. Не будет тяги и печь работать не будет.

Фотографии моей печи.

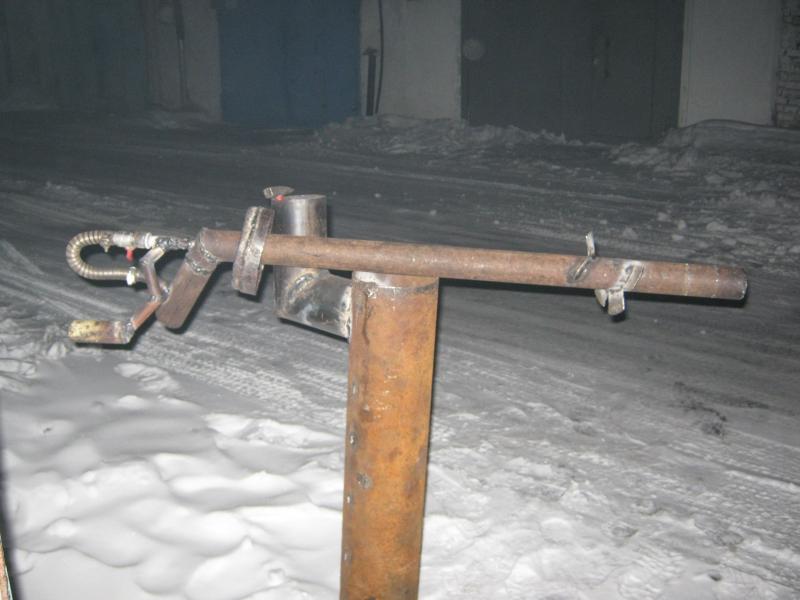

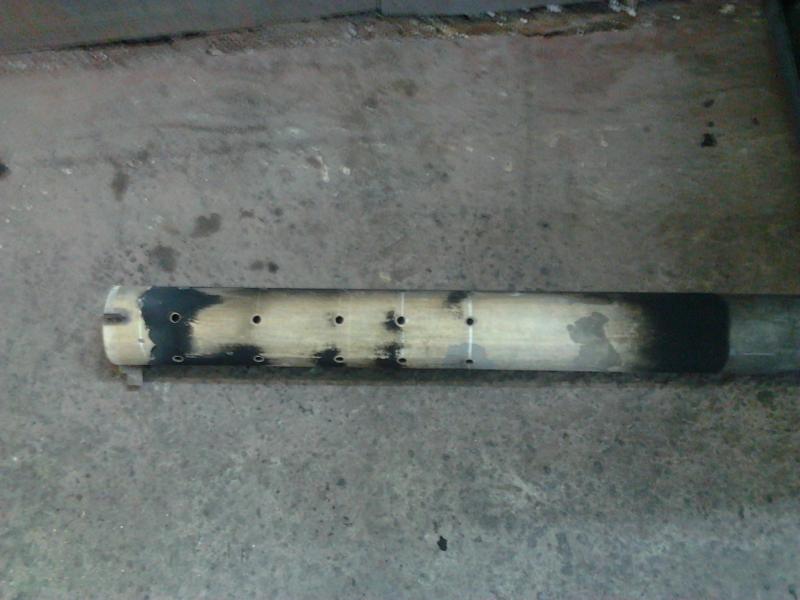

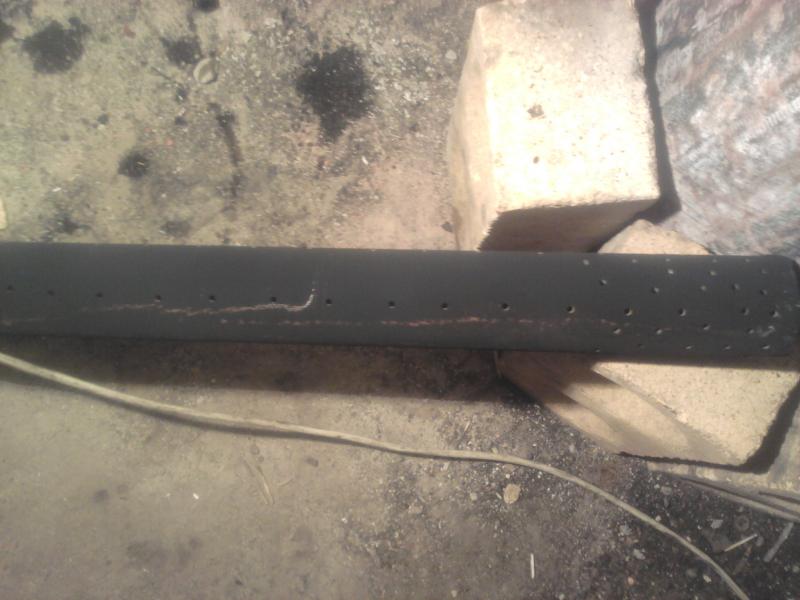

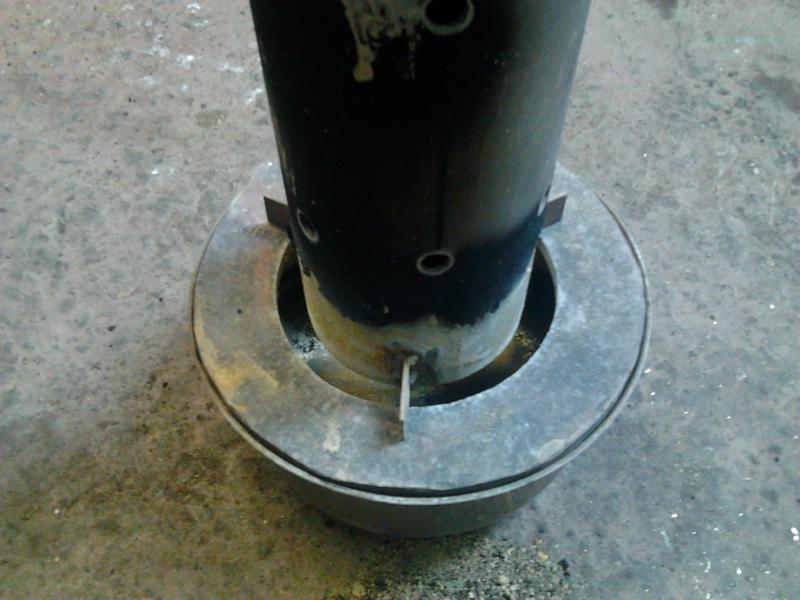

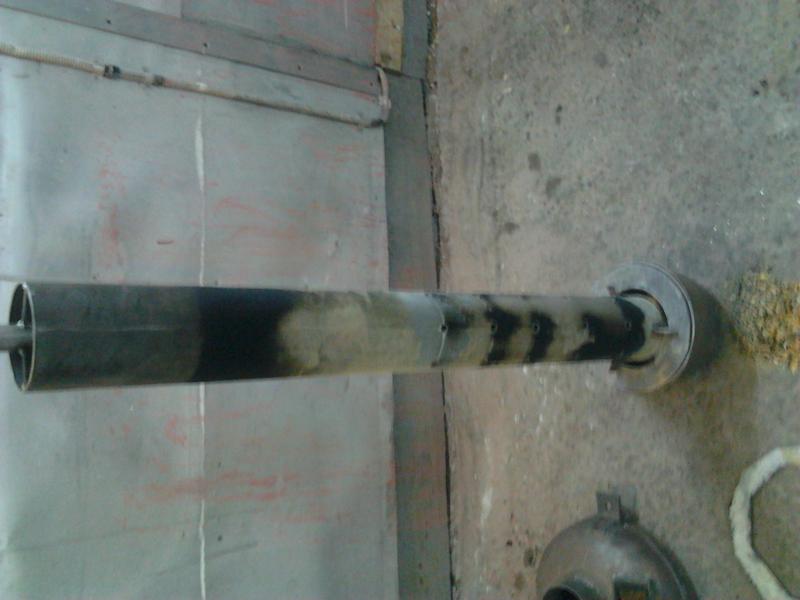

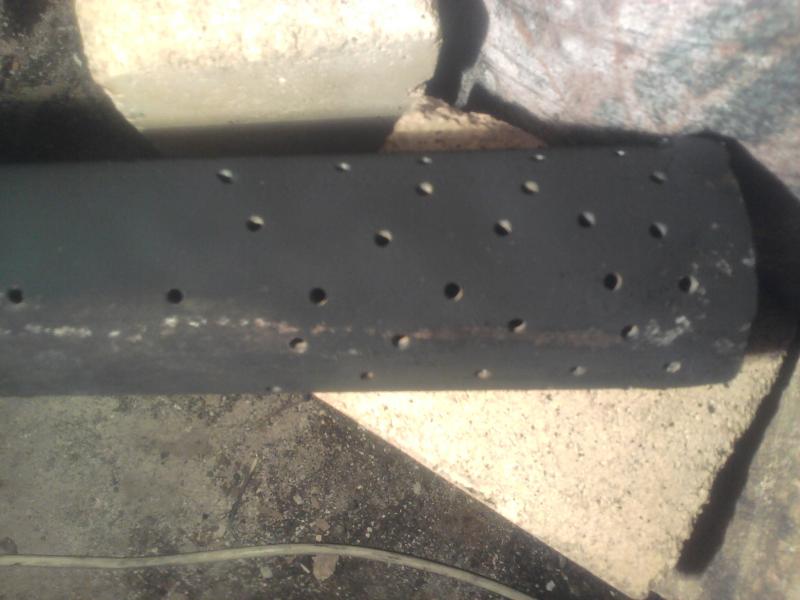

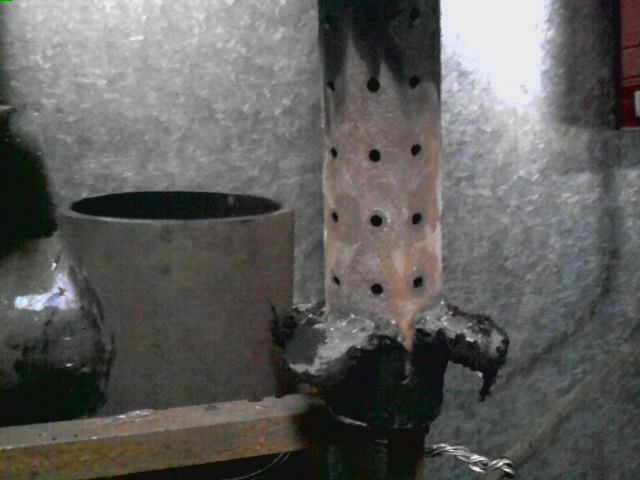

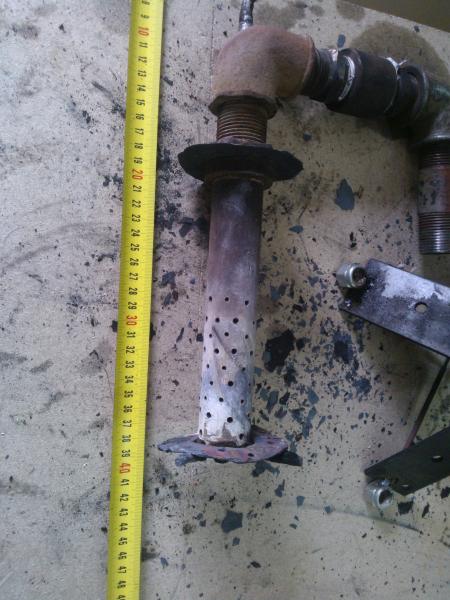

Вот фото дожигателя. Описание печи в другом разделе http://www.termoportal.ru/forum35/thread97.html

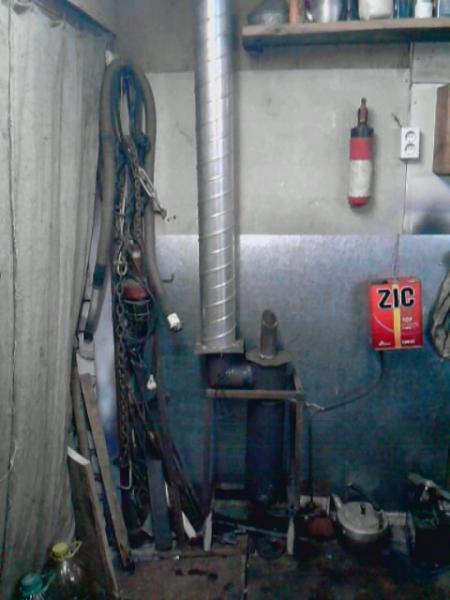

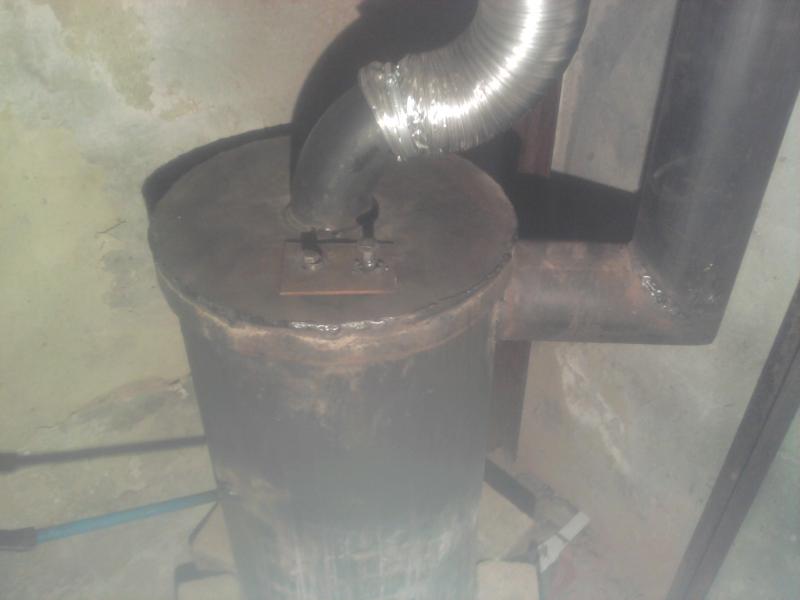

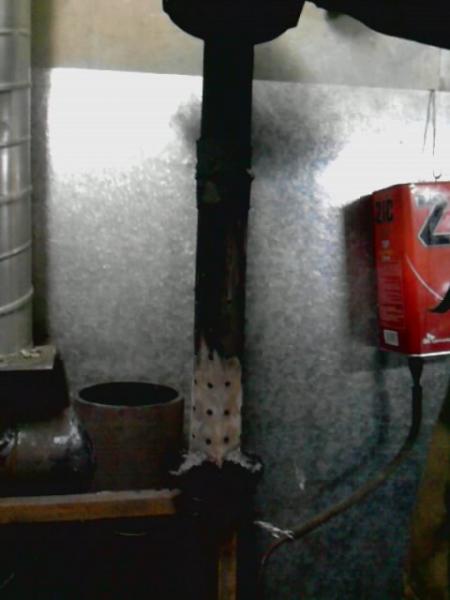

Гараж 3 х 6м. Была задача построить печь маленькую для обогрева в морозы, не привязанную к электричеству. Сильный нагрев печи не нужен, т.к. рядом стоит машина. В итоге построена на углекислотном огнетушителе ф140. Дожигатель ф76. Труба от вентиляции ф125 длиной 3 метра. Печь работает на естественной тяге без наддува.

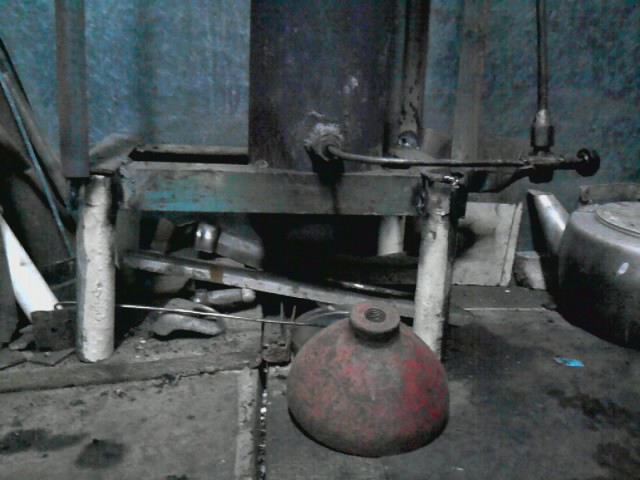

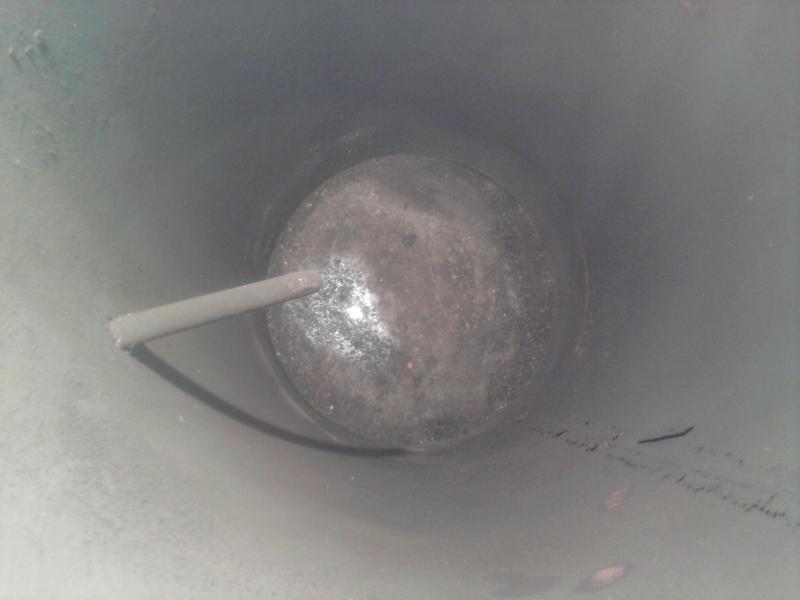

Дно баллона сферическое, на дно уложена крестовина, как на елке, из двух пластин высотой 30мм. На крестовине стоит чаша - банка из под шпрот.

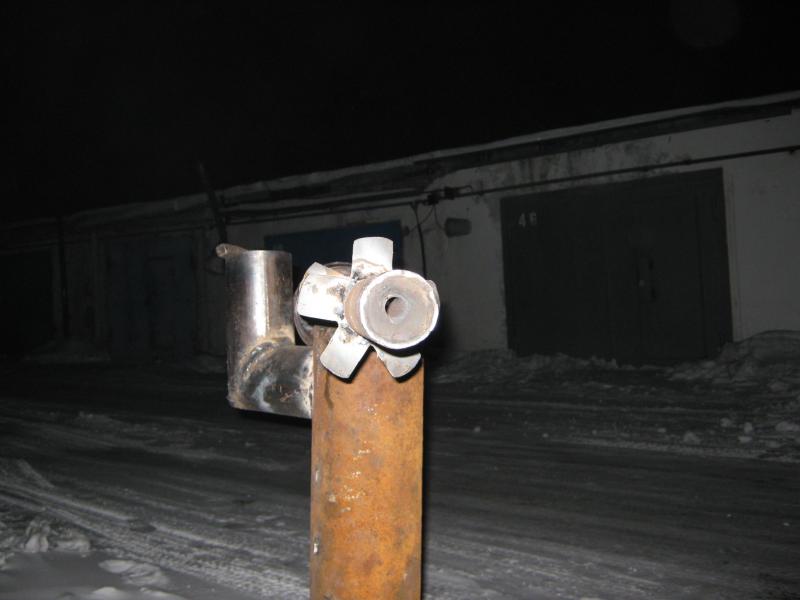

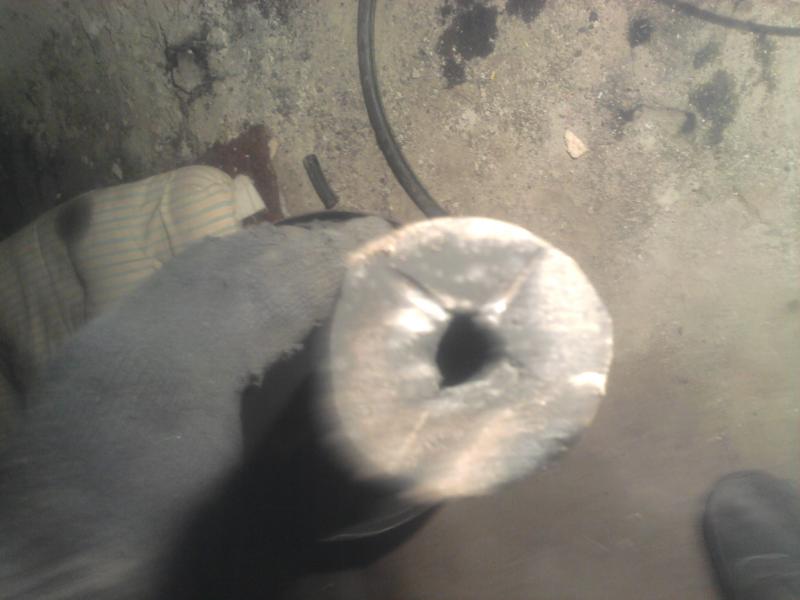

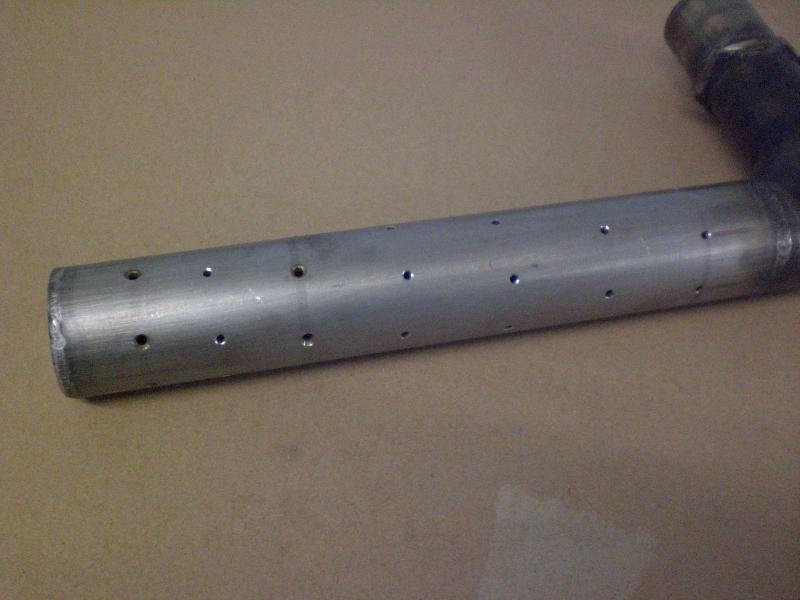

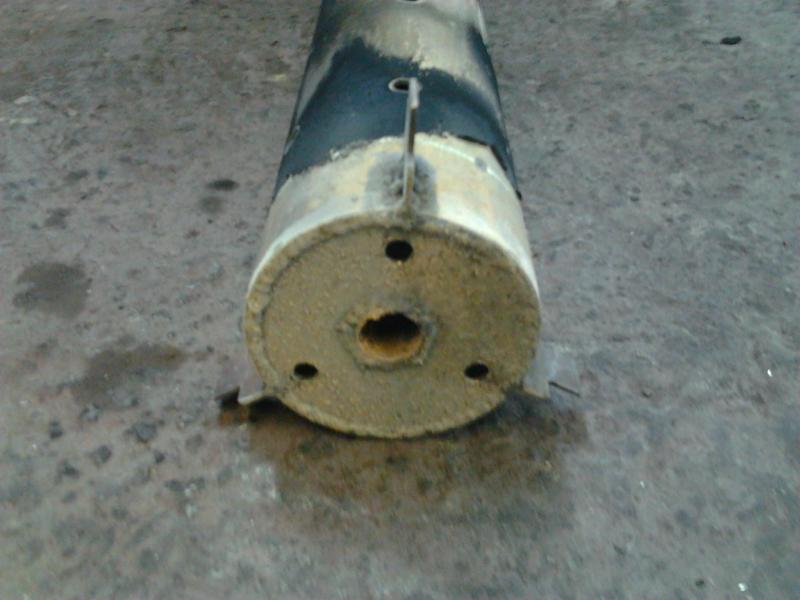

Дожигатель. Торец плоский. В центре ф8мм + ф5мм-4шт. Опытным путем в процессе регулировки. Сбоку приварены пластины для центровки внутри.

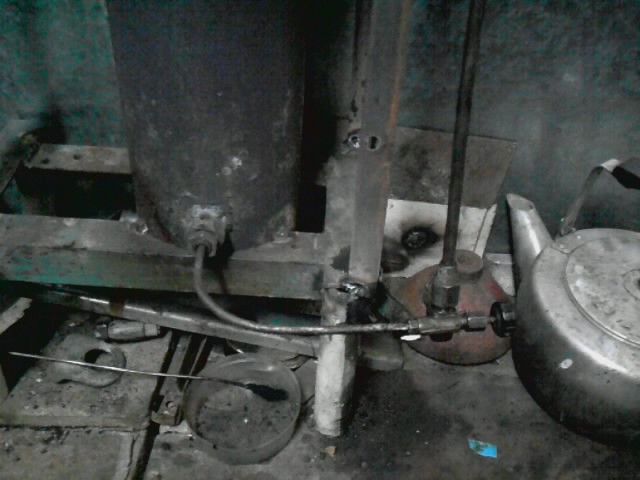

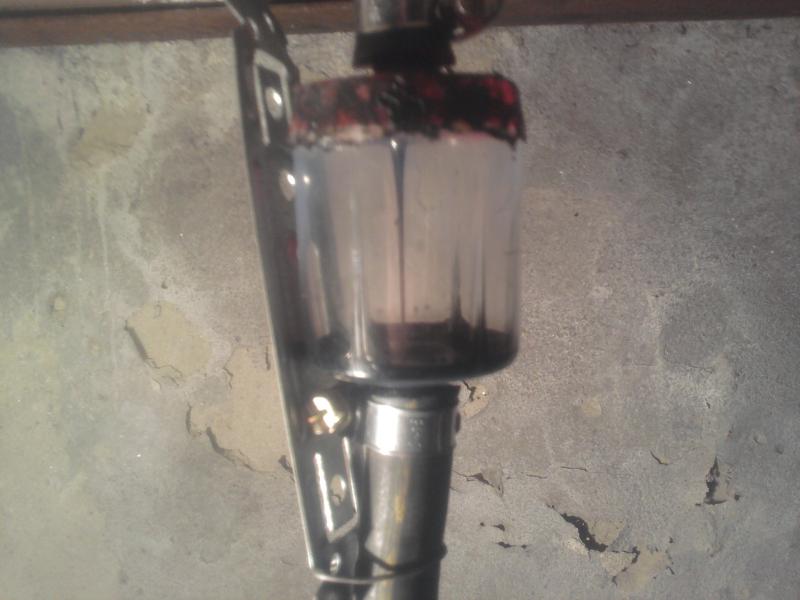

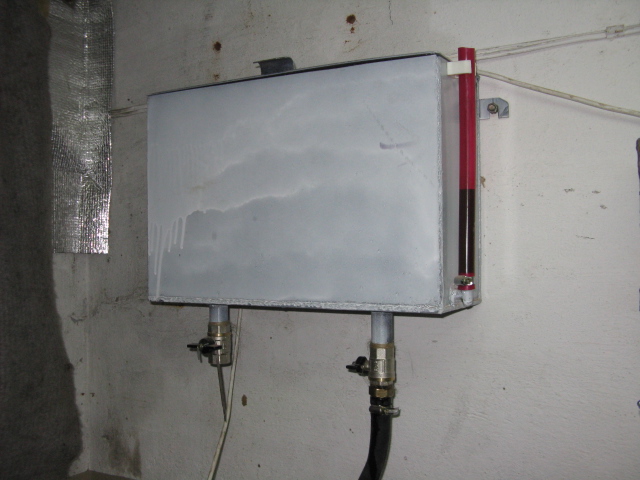

Подача масла нижняя прямотоком через винтовой краник от паяльной лампы.

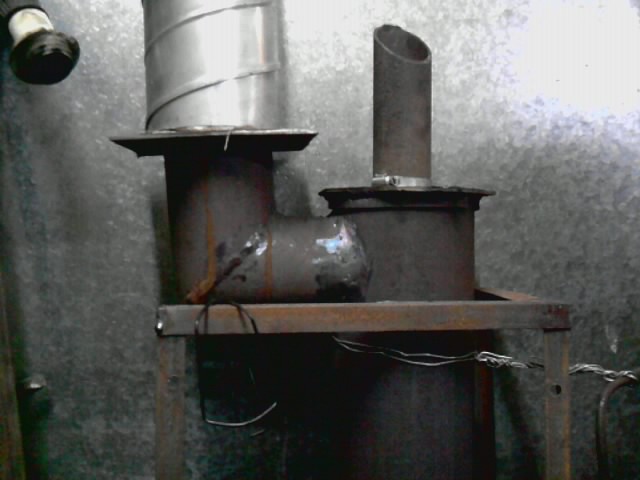

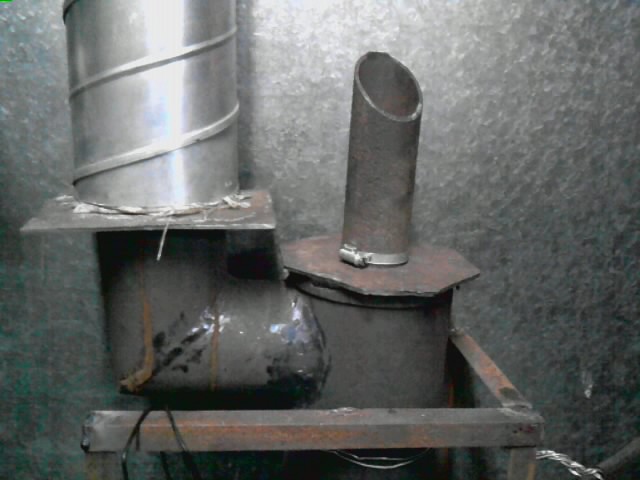

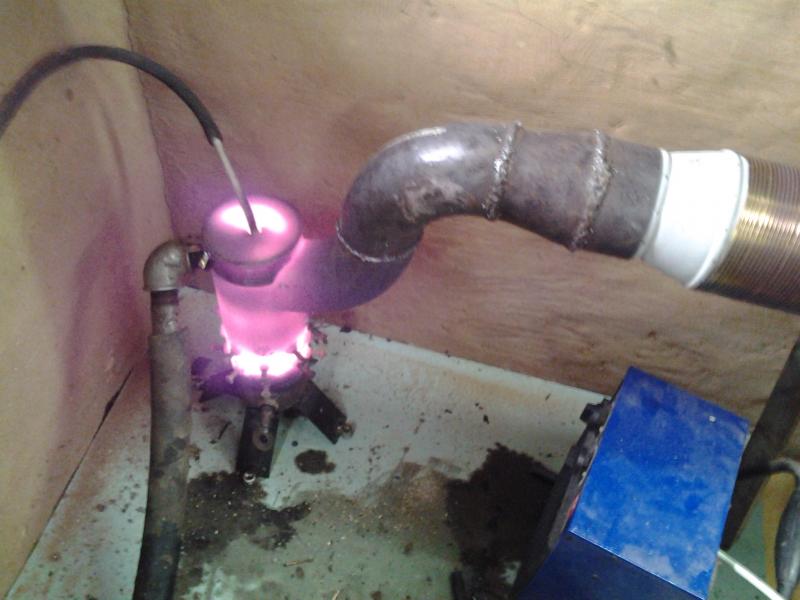

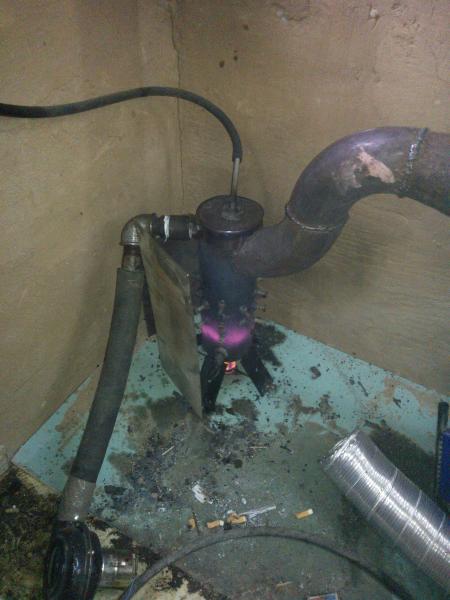

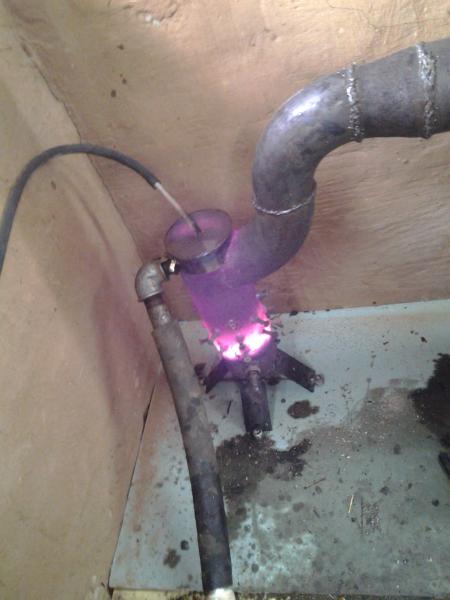

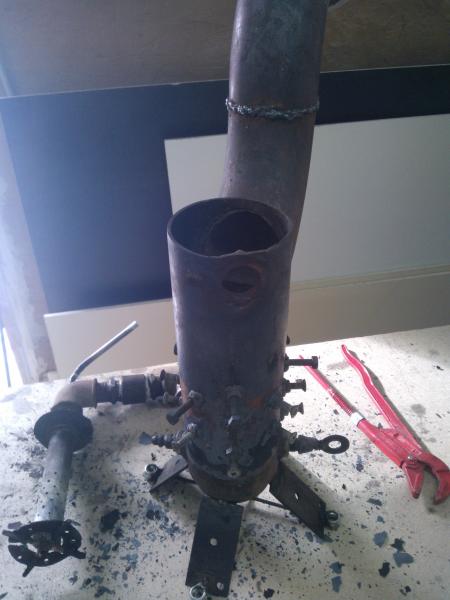

А вот моя МАЛЫШКА

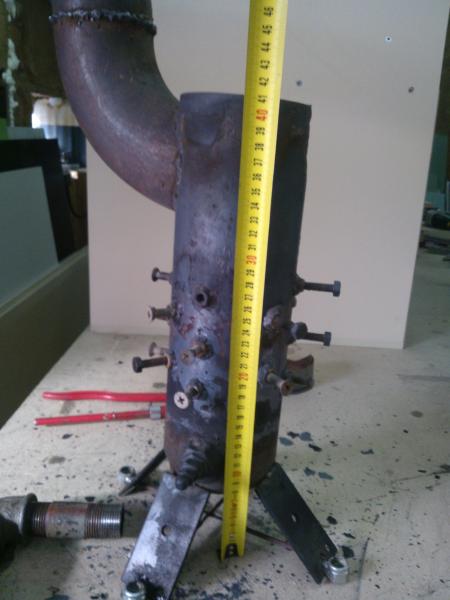

Высота печи всего 45 см.
Дымоход на 89 трубе, переходит в стальную гофру 125мм, а затем в алюминиевую 100мм.

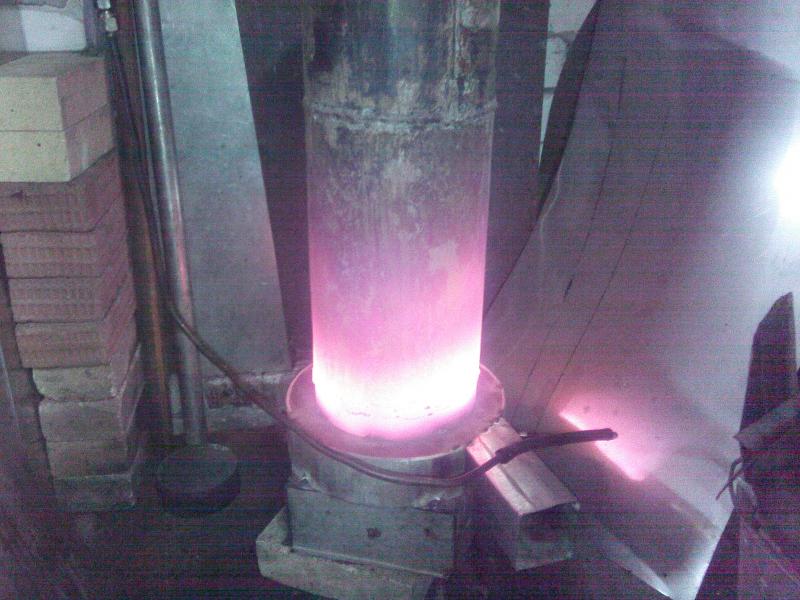

Сама печь 100мм. Из старого отечественного порошкового огнетушителя. Отапливает кирпичный сарай 25м/кв. За пару часов работы до 28 градусов при уличной температуре -10-15 градусов.



Фото печки



Пришлось срочно заняться изготовлением чего-нибудь согревающего
Пока не запускалась, подходящей тарелки не нашлось, да еще ноги приварить и можно будет греться



Вот фото с телефона.

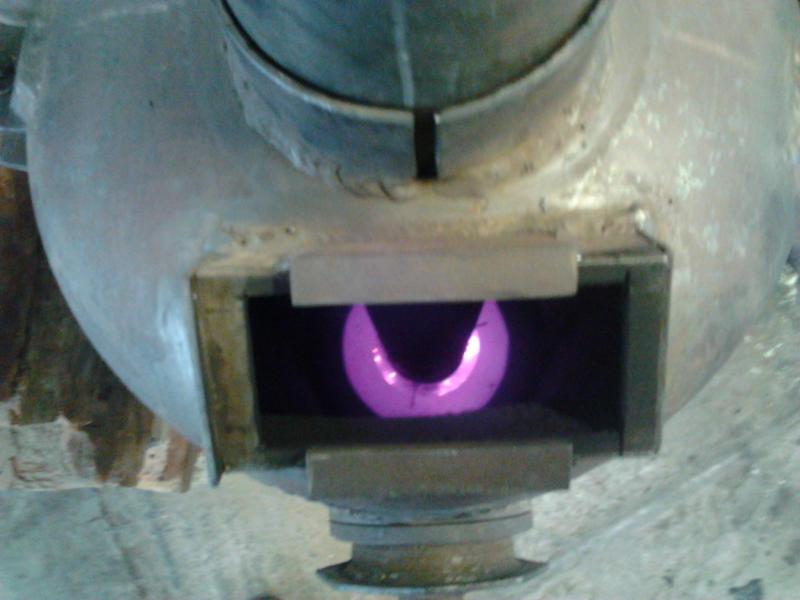

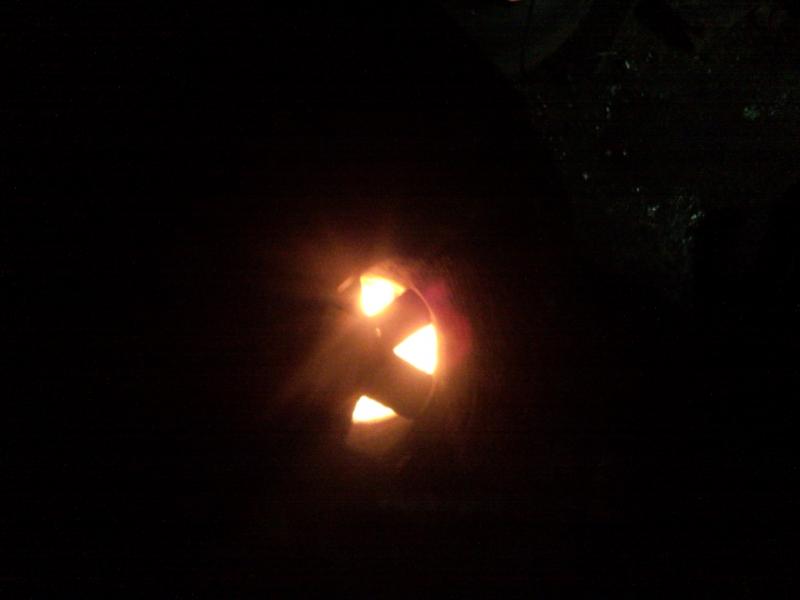

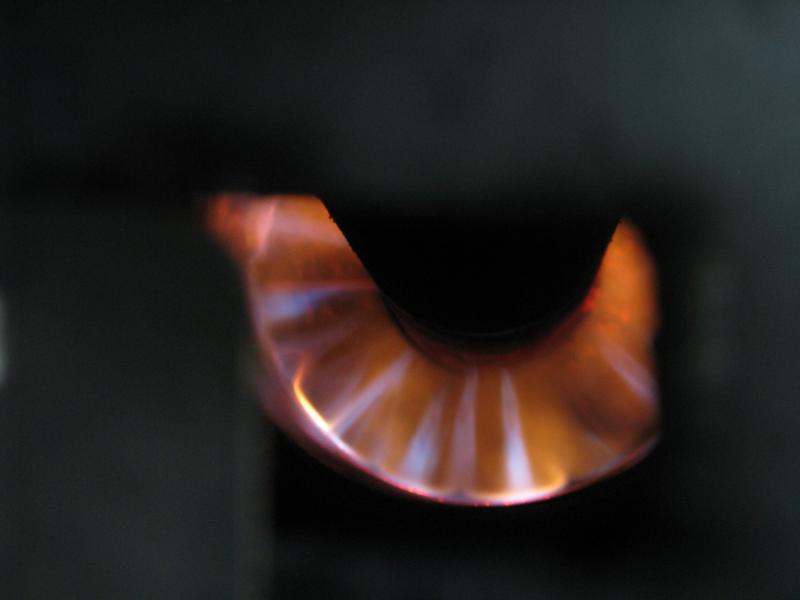

Что-то не выходит нормально пламя снять, но горит отлично однако

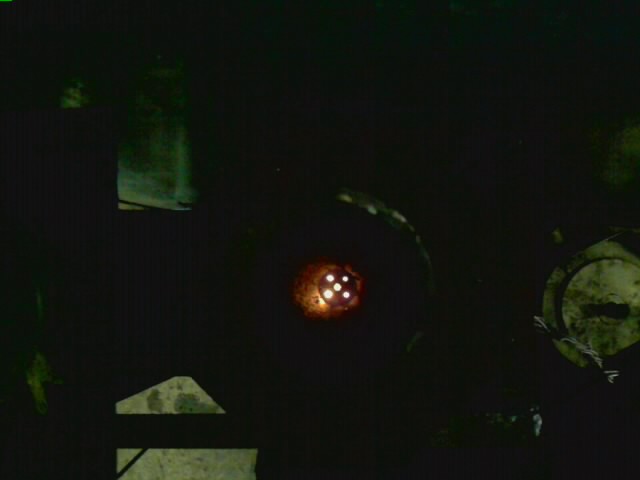

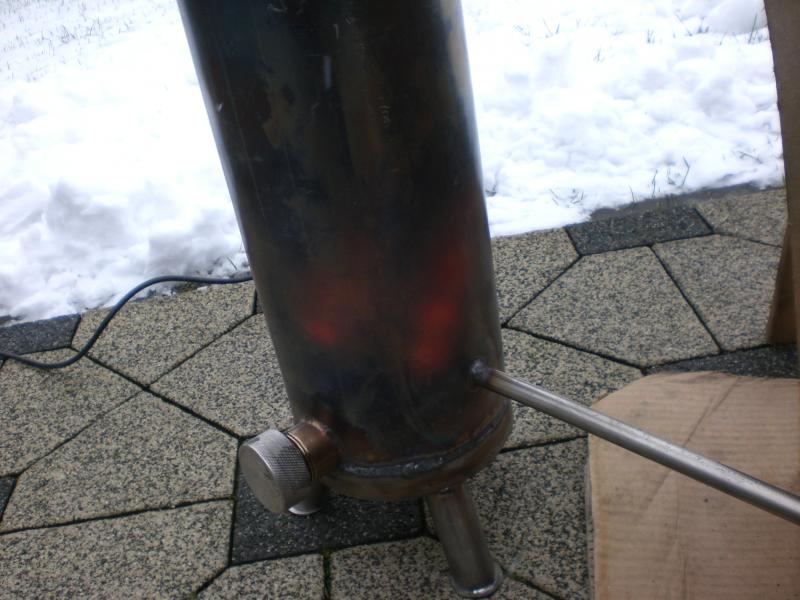

Ни телефоном, ни фотоаппаратом не получилось, но вот, что вышло



Да, кстати, я завёл свой "Термос"

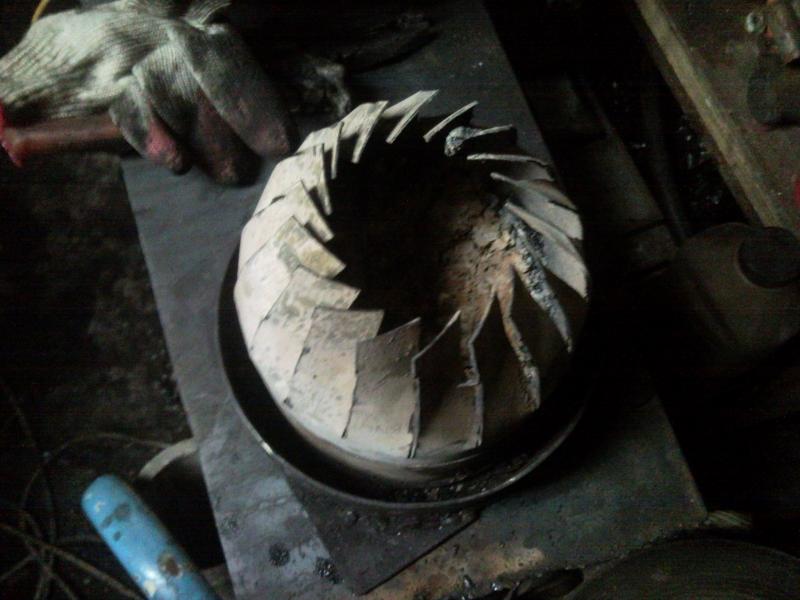

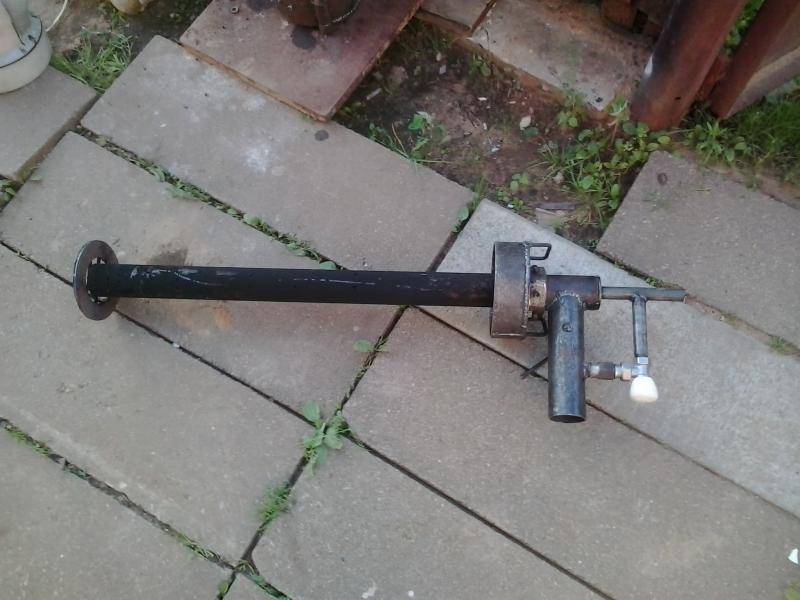

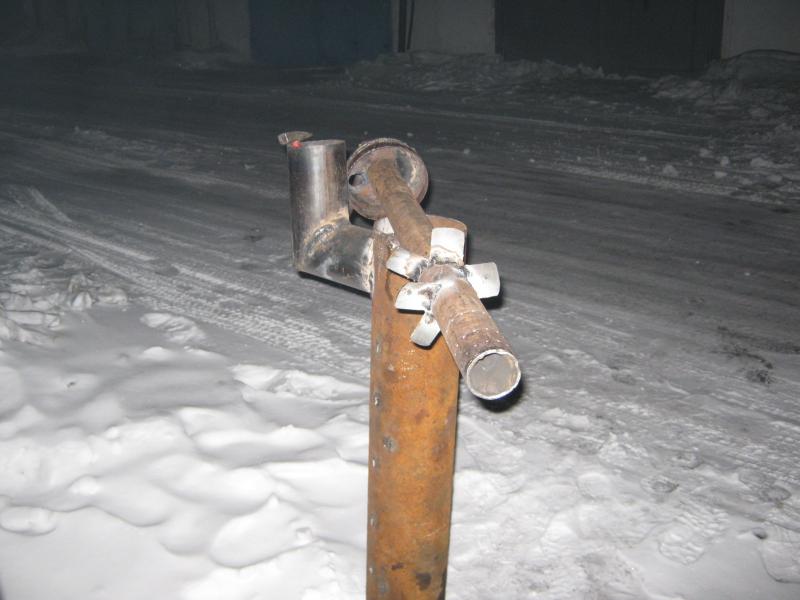

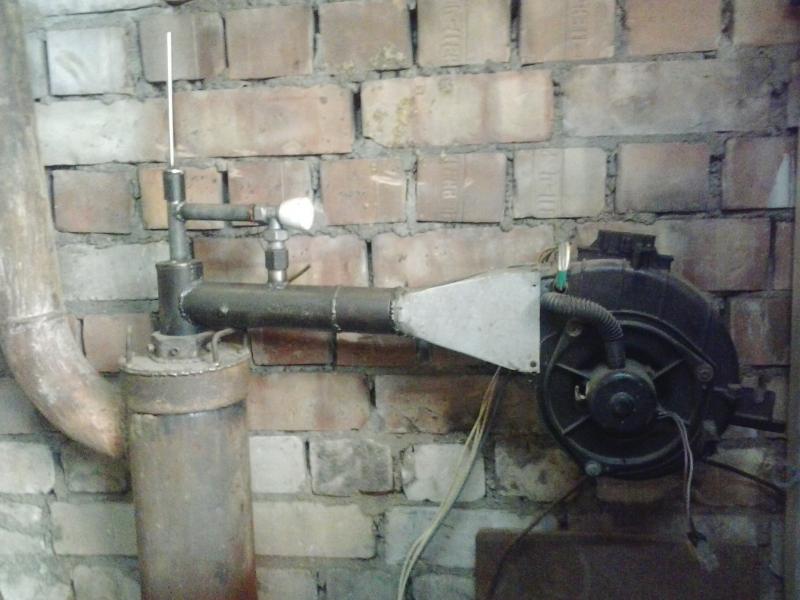

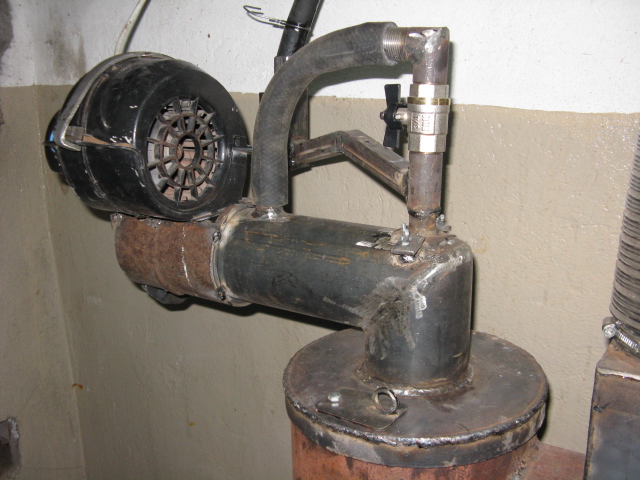

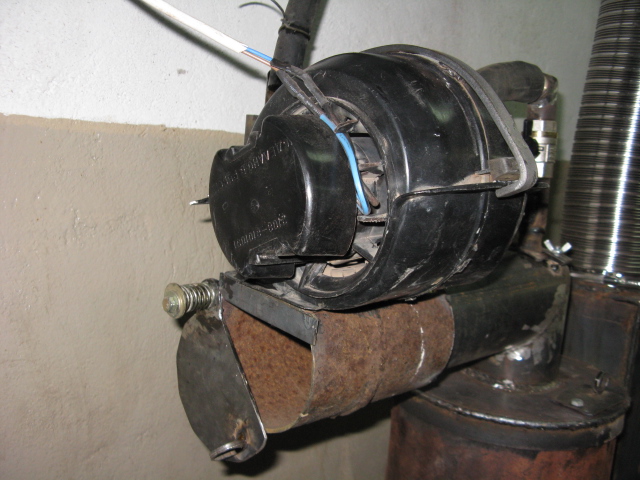

Дожигатель 43 мм. Семь рядов с шагом 30 мм по шесть отверстий, нижний и третий ряд д. 3,2 мм (так осталось от предпоследнего варианта). В принципе третий ряд можно было делать меньшего диаметра, как остальные 2,5 мм диаметра. В торце одно отверстие 5мм для ПВ. Сама печь из трубы д.167 мм. Подачу масла подвёл к центру печи, по принципу упало-испарилось (работает первые пять минут, потом мне кажется из трубки уже не капает, а выходит газообразное состояние масла). Температуру набирает моментом. Снизу тарелки нет, масло капает на "Грибок". Квадратный лист приварен на болт по центру с небольшим "бомбирунгом" по диагонали для жёсткости. Если не сильно увлекаться подачей масла, то всё нормально, в противном случае пламя может подняться в трубу. С регулировкой вентилятора отлично справляется регулятор мощности от пылесоса. Вот такая конструкция получилась.

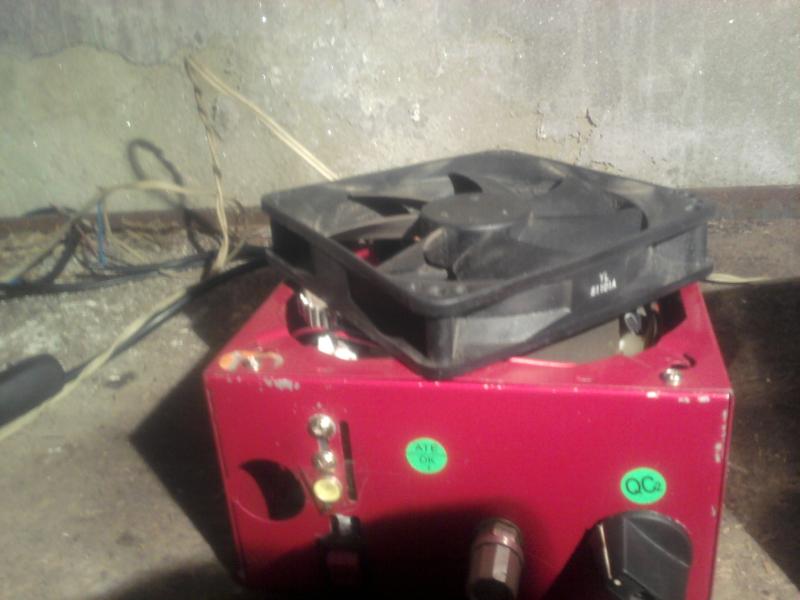

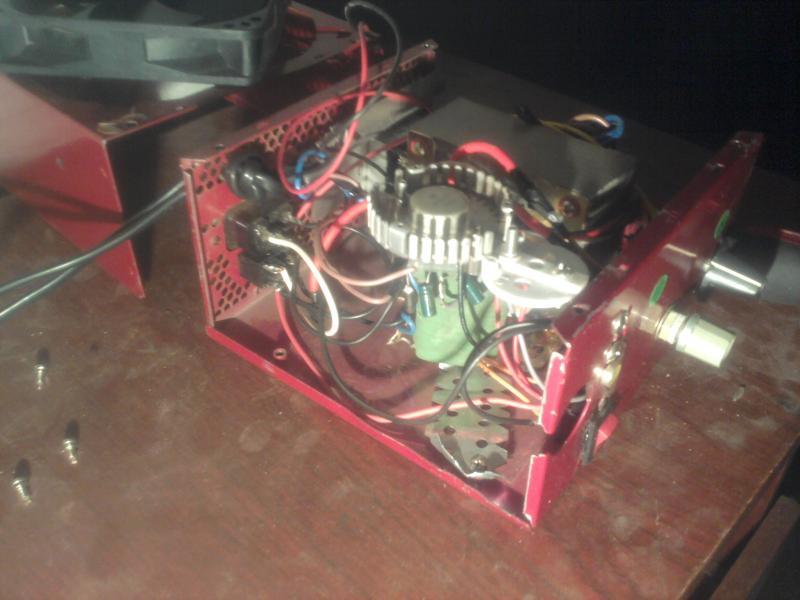

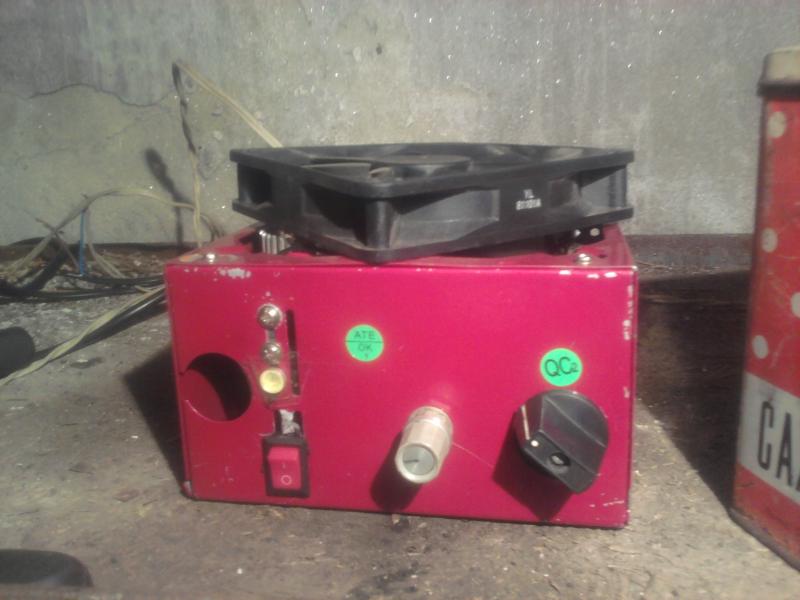

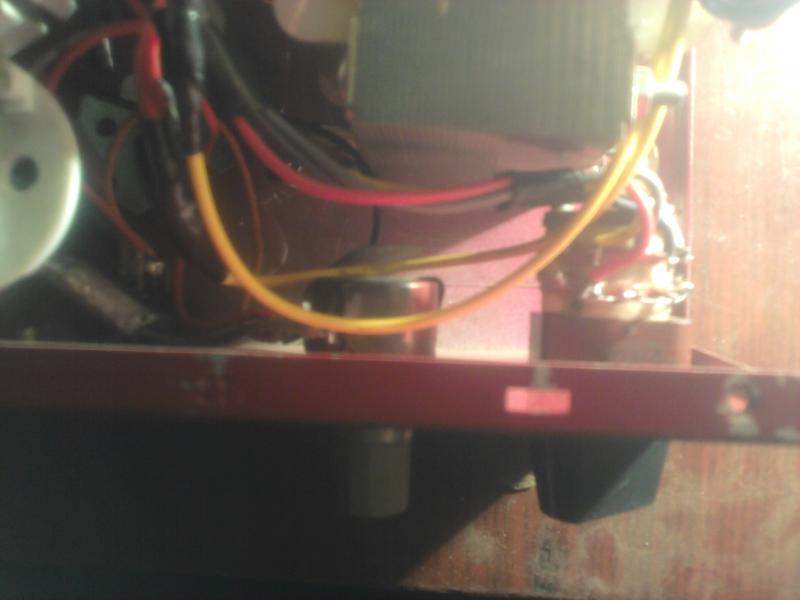

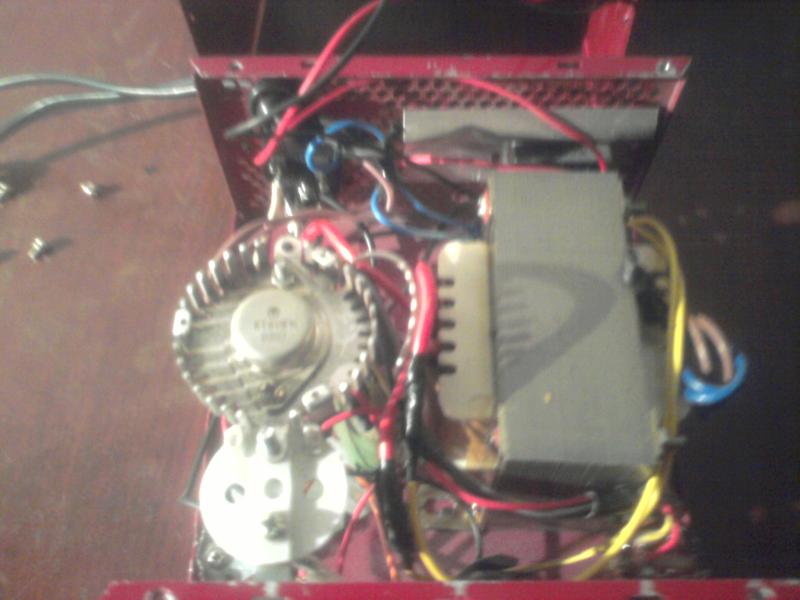

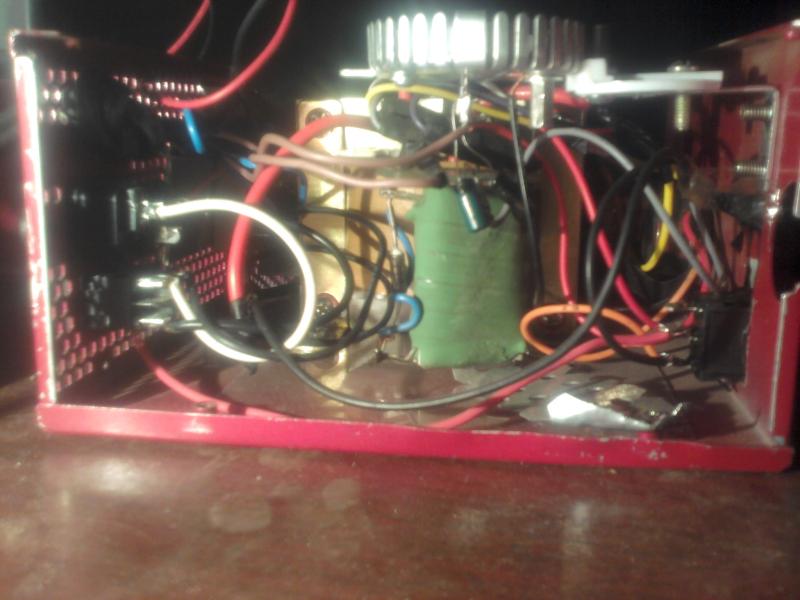

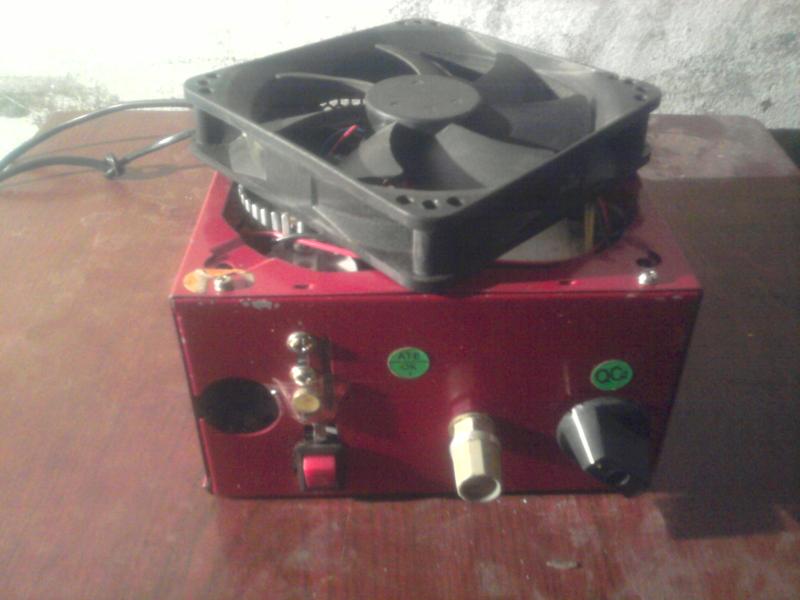

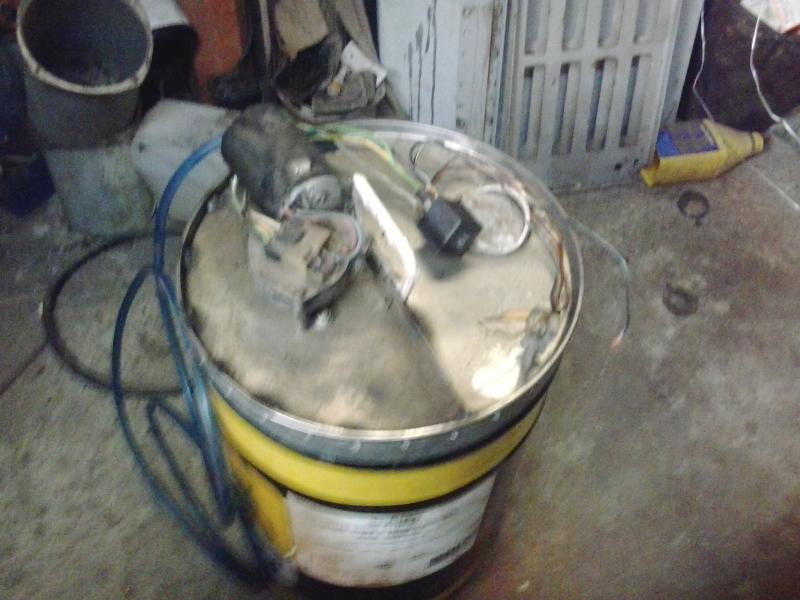

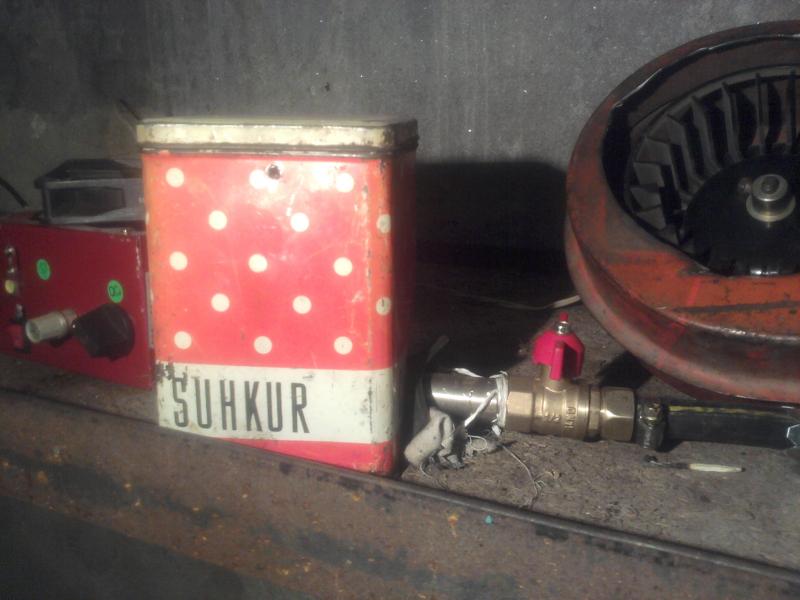

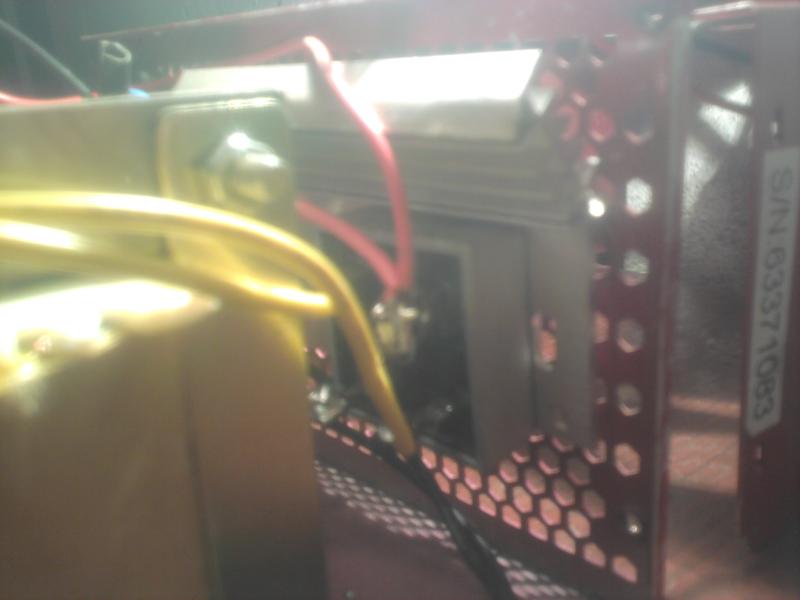

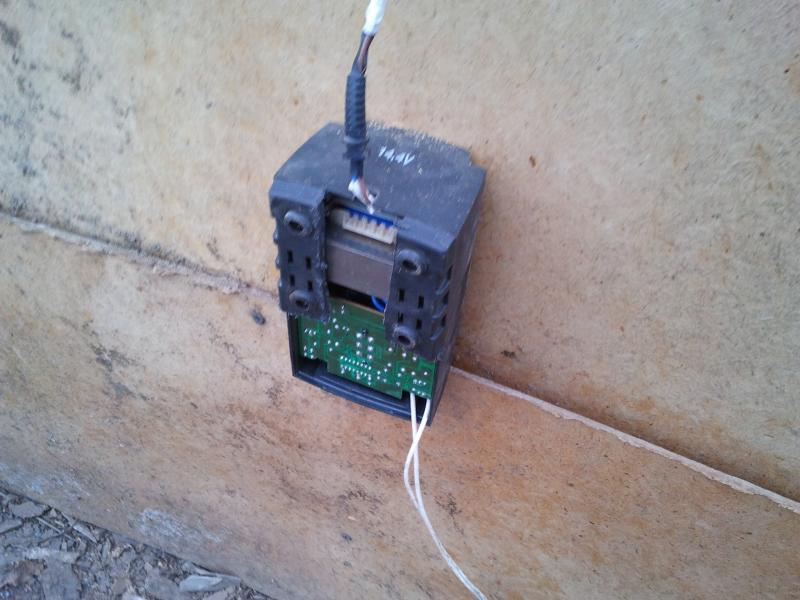

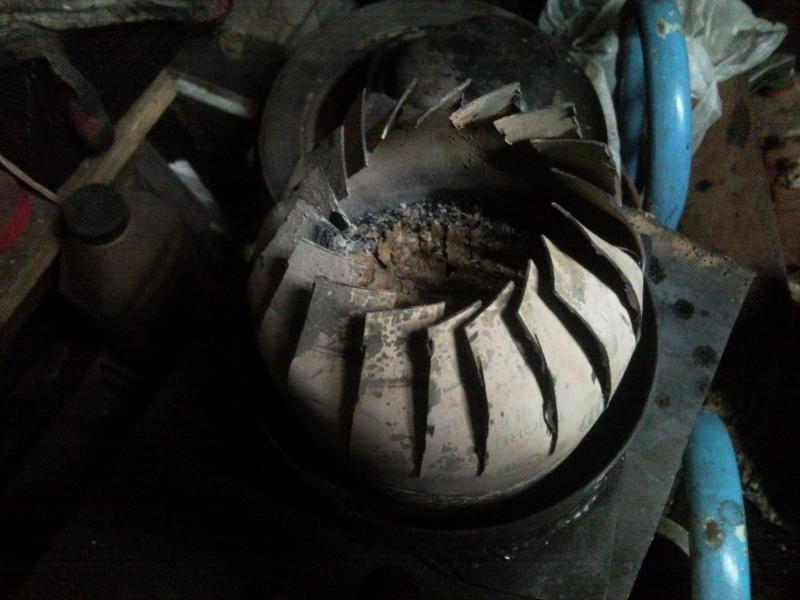

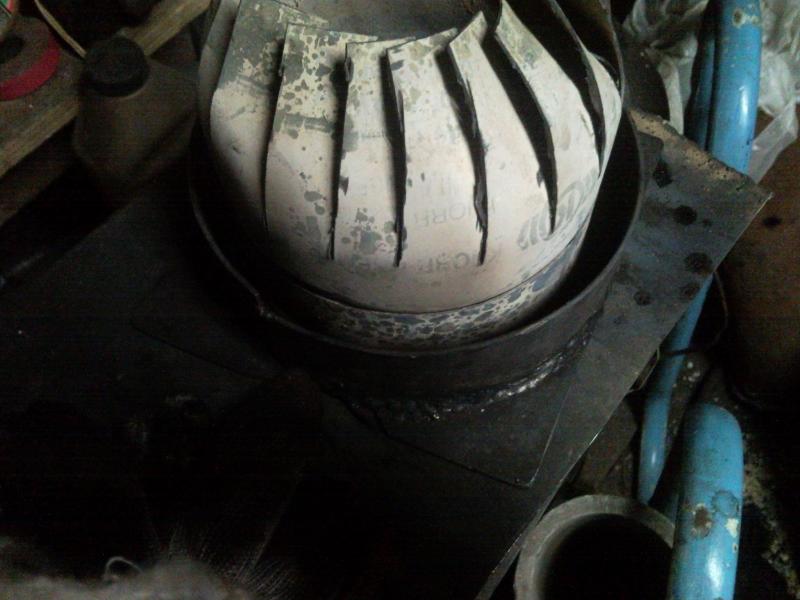

Вот мое чудо, даже сделал подачу масла, но еще толком не настроил, делаю блок питания. Был транс 22вольта 240 ватт после снятия нескольких вотков остановился на 14 в. Думал сделать чашку, прикрепленную к дожигателю. и заварить часть отверстий.



Обещанные фотки с мобилки )))

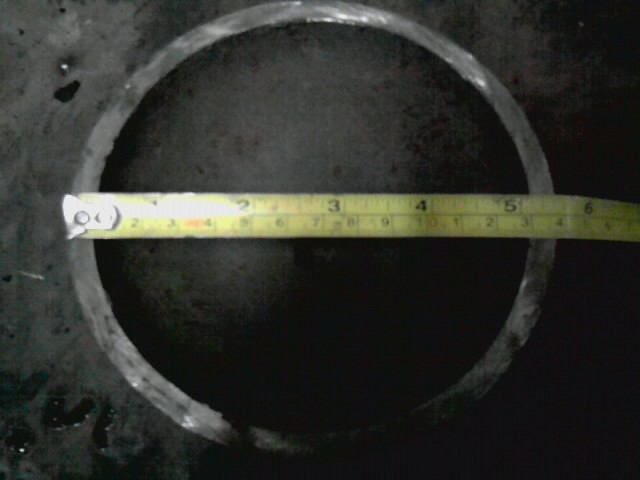

Чашка из фильтра осушителя. Может надолго и не хватит, зато фильтров таких полно, можно хоть каждый день новую делать.:-)

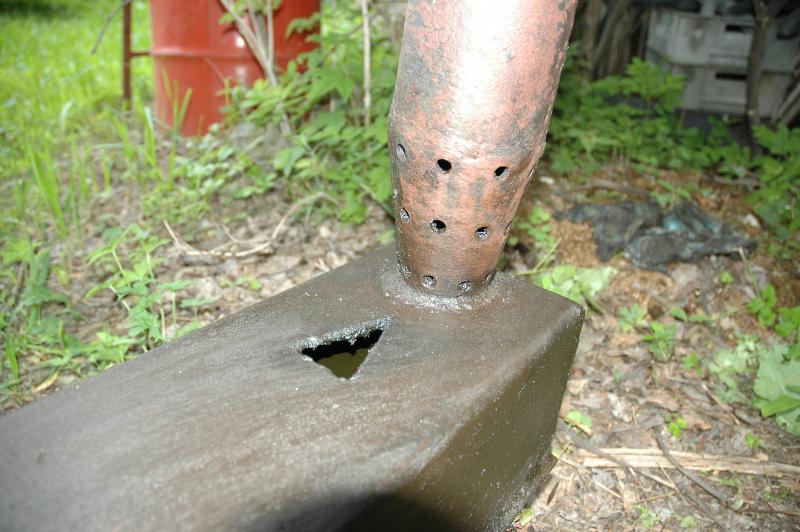

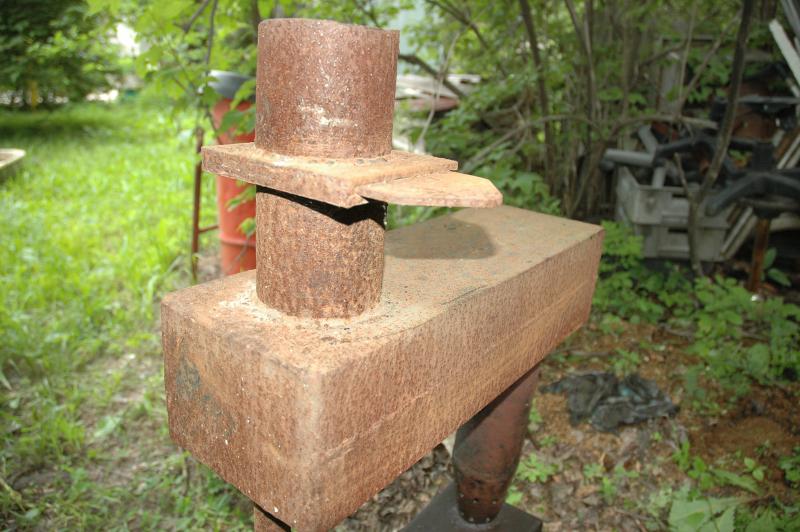

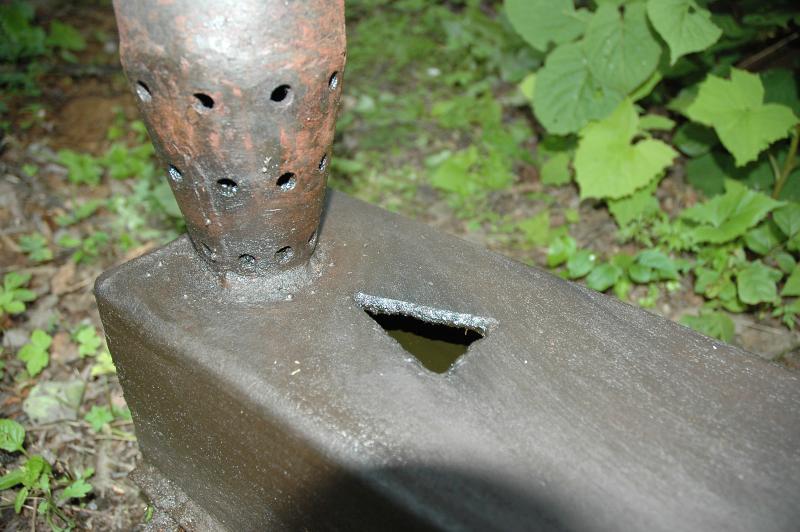

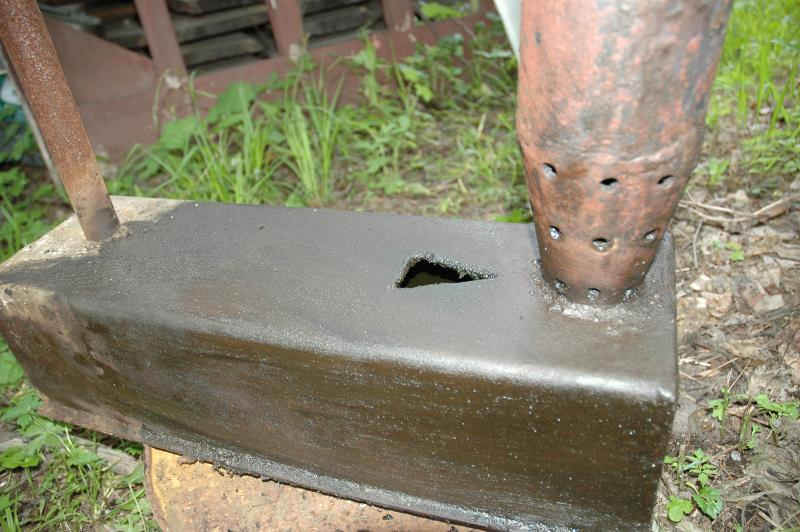

Добрый день форумчане. Для кругозора выкладываю фото печи, изготовленной из швеллера.
