Re: Печь на отработке с наддувом. Тряска при прогреве.

Они под углом просверлены, если две заглушить, то дуть будет только на треть тарелки. Надо подумать...



Re: Печь на отработке с наддувом. Тряска при прогреве.

alexx_

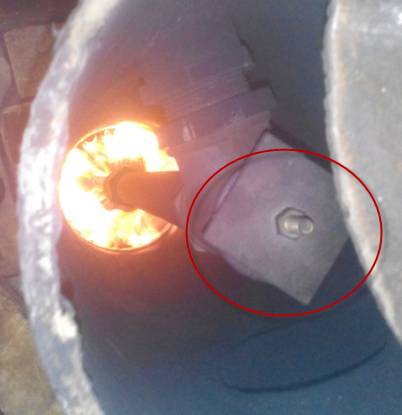

А как осуществляется подача масла в чашу(про медную трубку видел) ?Где она находится эта трубка?Ниже прилагаю фото.Зачем эта порногрфия на тройнике?Это не герметизация.Если не хотите использовать обычный отвод,купите муфту и заглушите это отверстие.На край можно просто заварить.

Крышка печи,лючек должны быть идеально герметичны.Это ваша жизнь,осторожней.
Внизу дожигатель я так понял не центруется вообще никак в основной трубе?
З.Ы. Не стоит судить о работоспособности печи по первым минутам её работы.Подождите около часа,а уже потом можно что то переделывать.



Re: Печь на отработке с наддувом. Тряска при прогреве.

Добрый день!

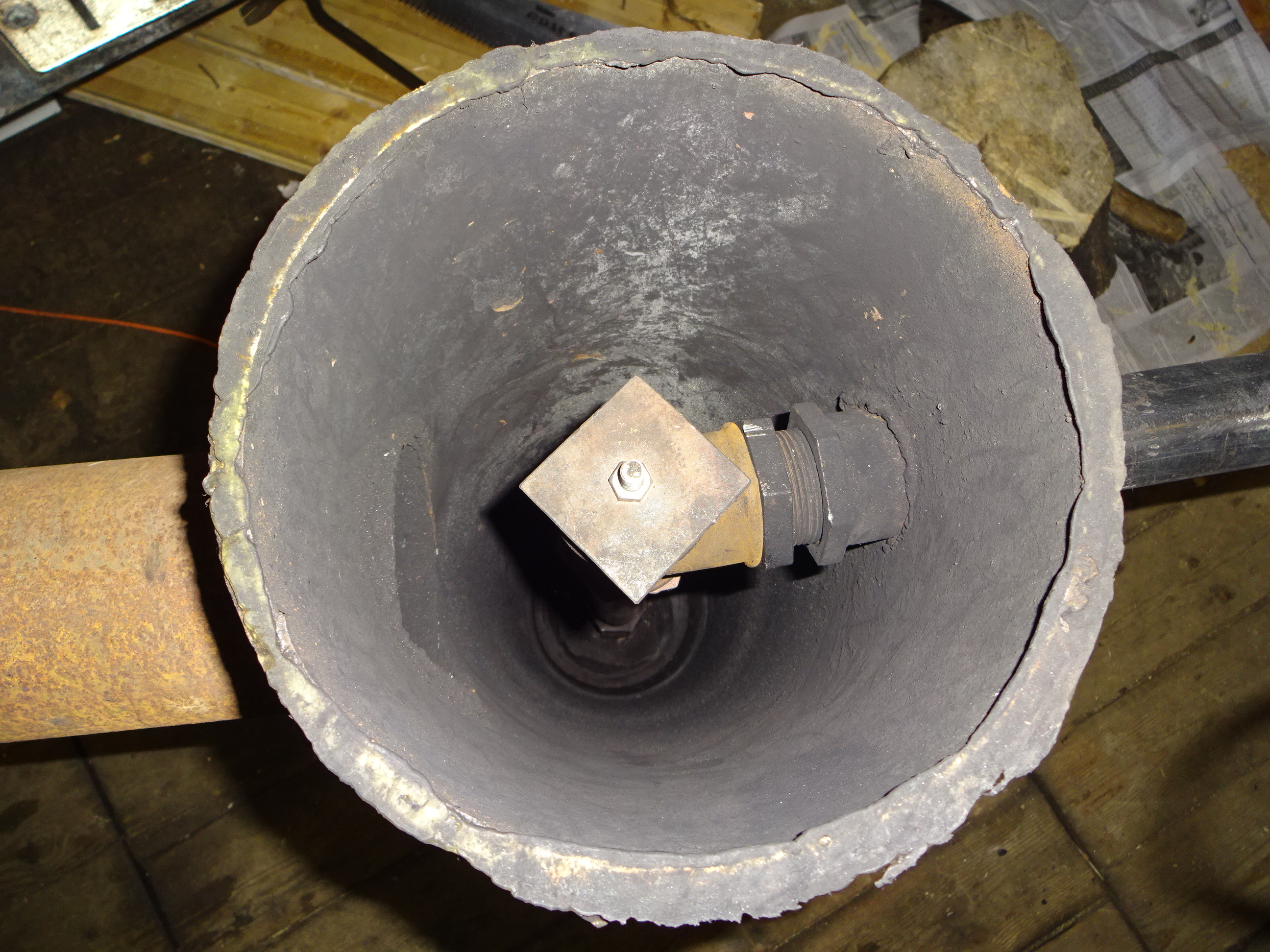

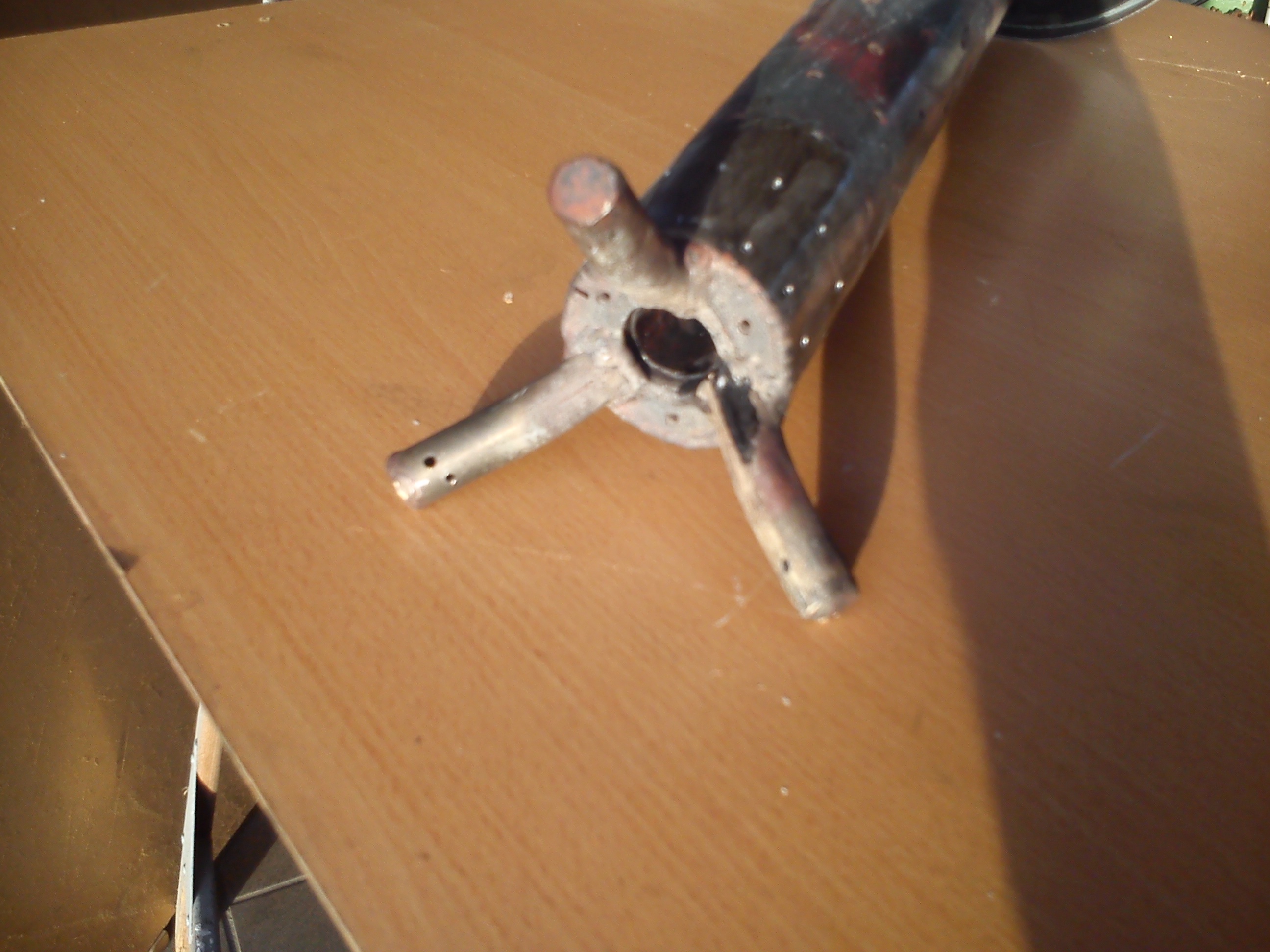

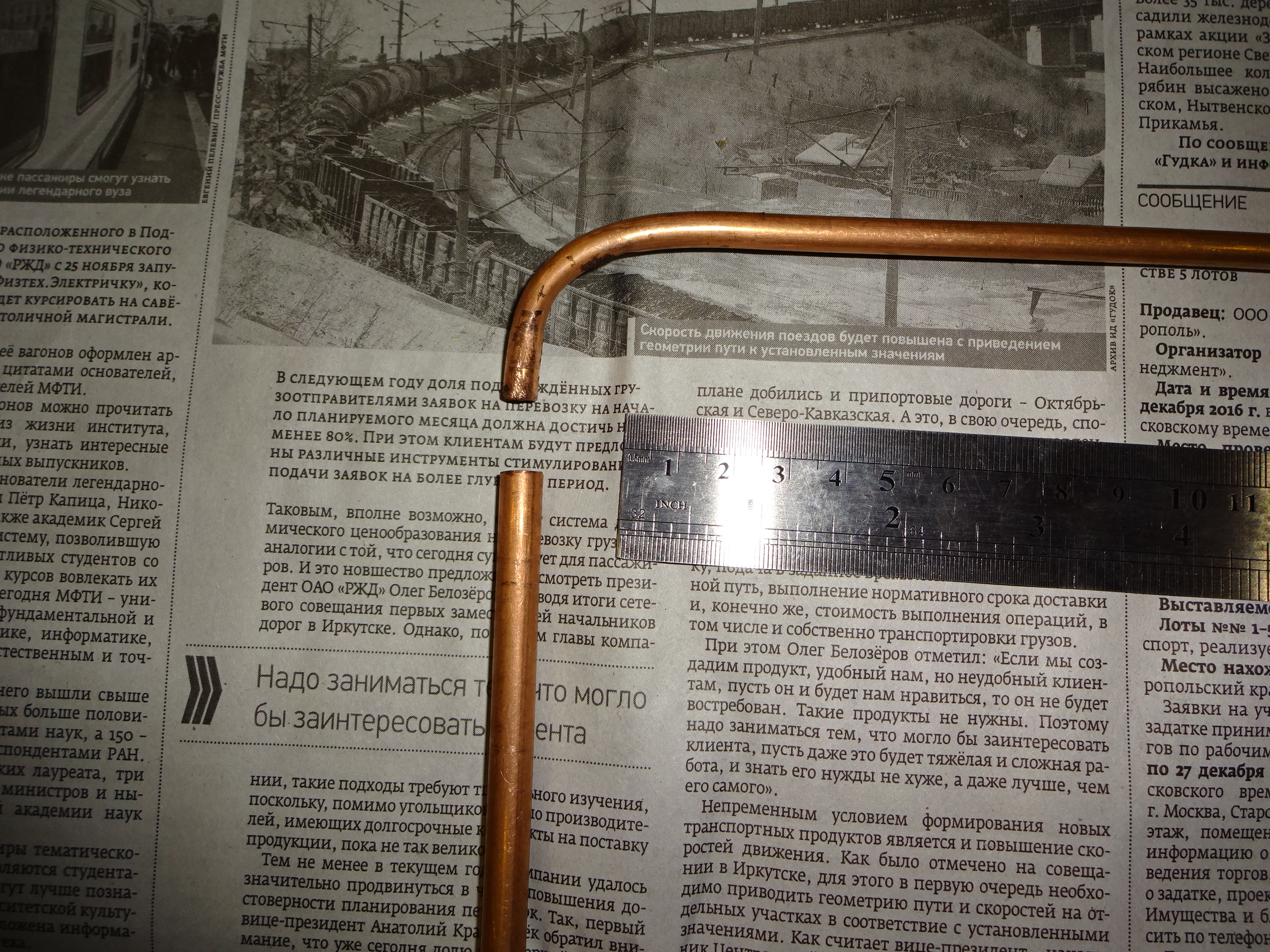

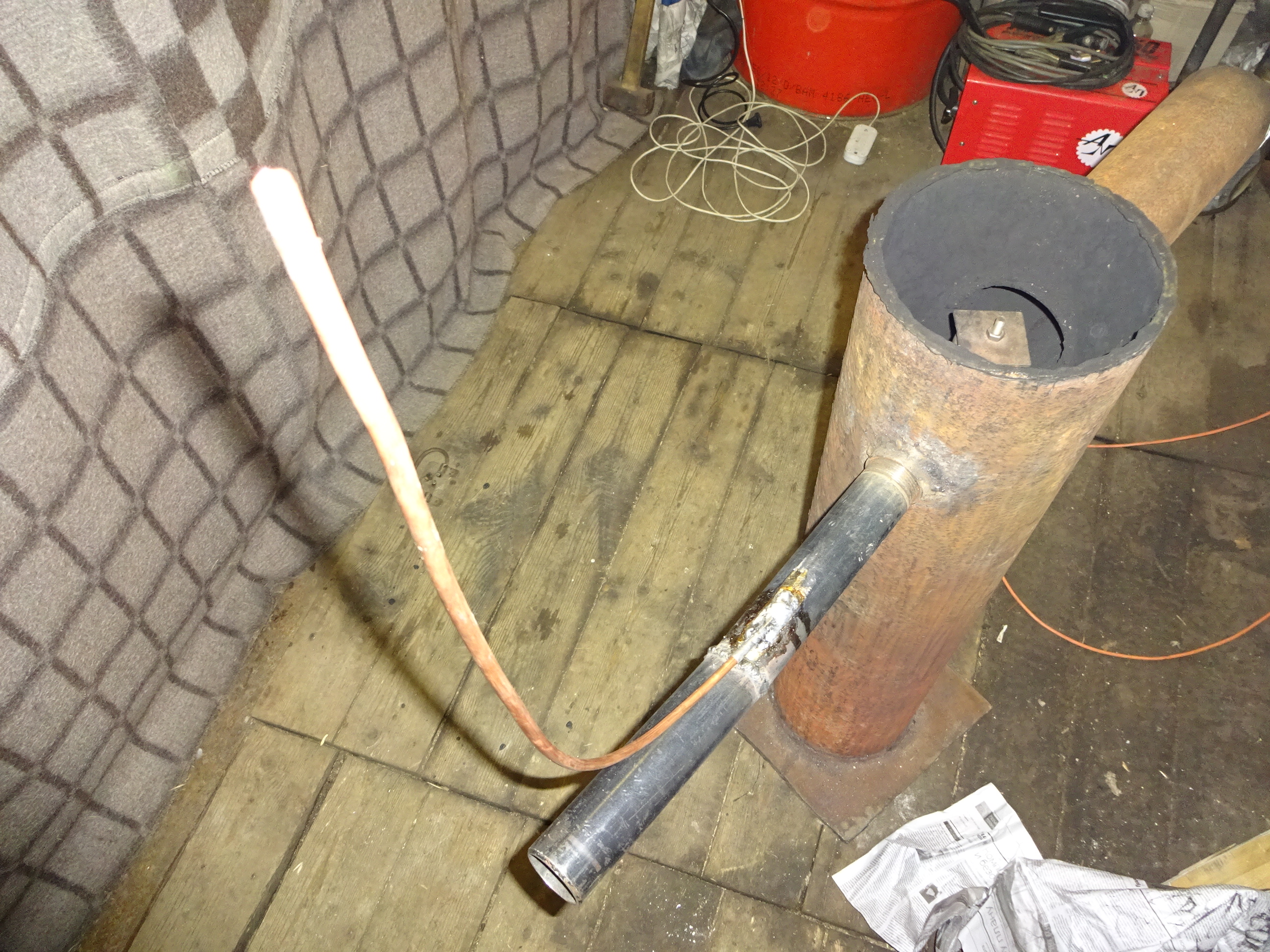

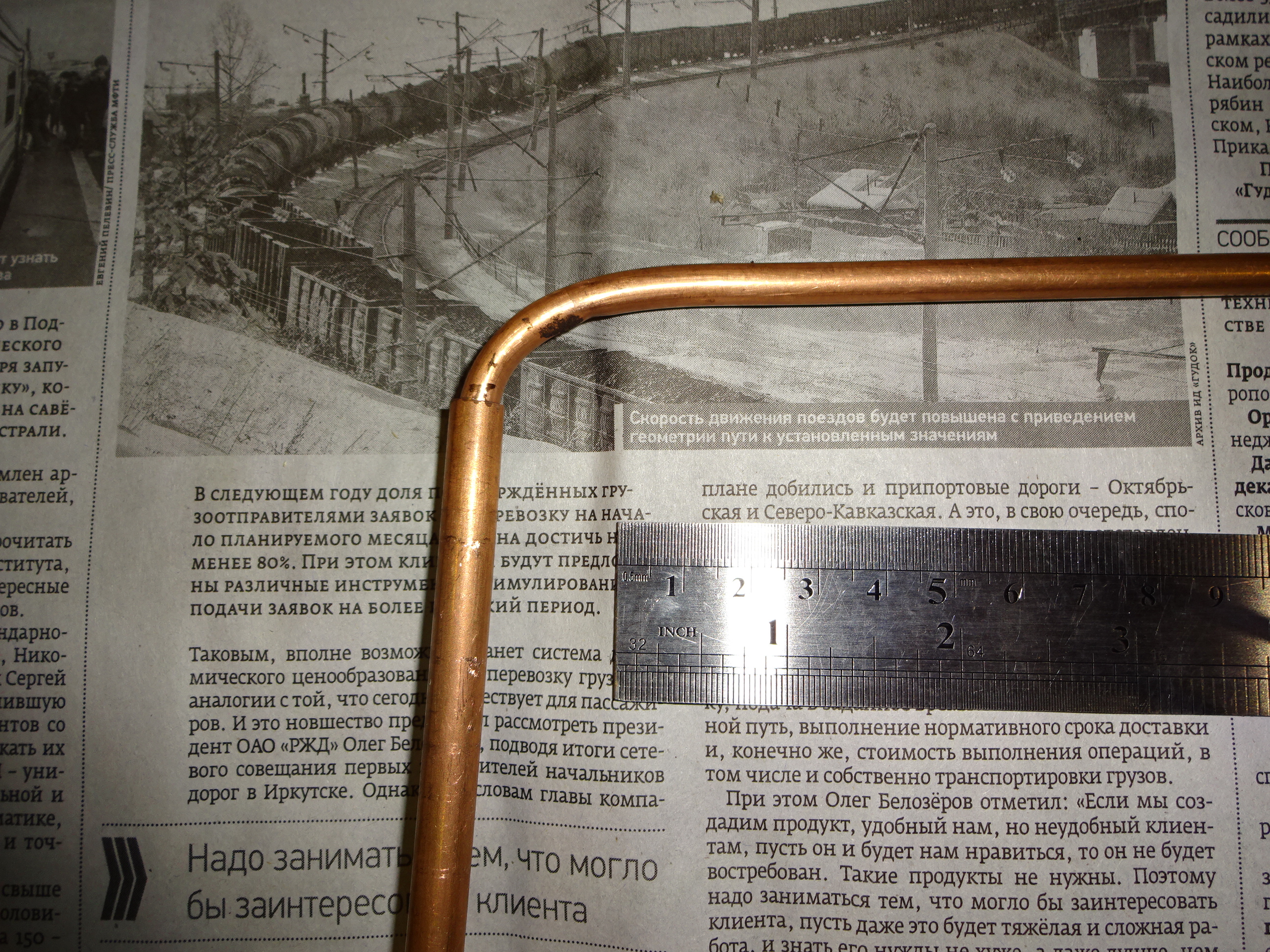

В дожигателе трубка (вертикальная) на 8 мм, в неё вставлена трубка на 6 мм (горизонтальная). Находится всё это …. См. фото



Re: Печь на отработке с наддувом. Тряска при прогреве.

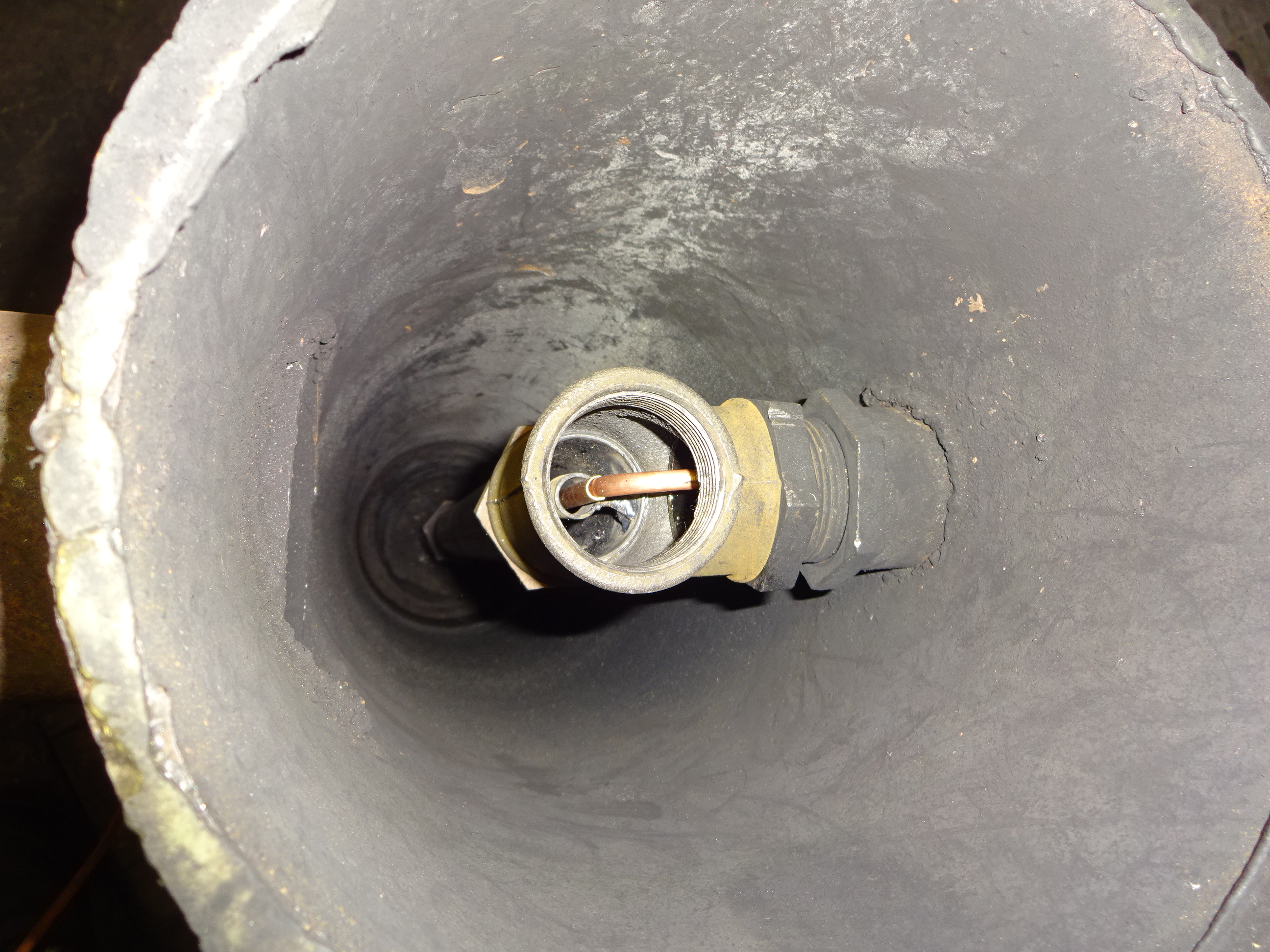

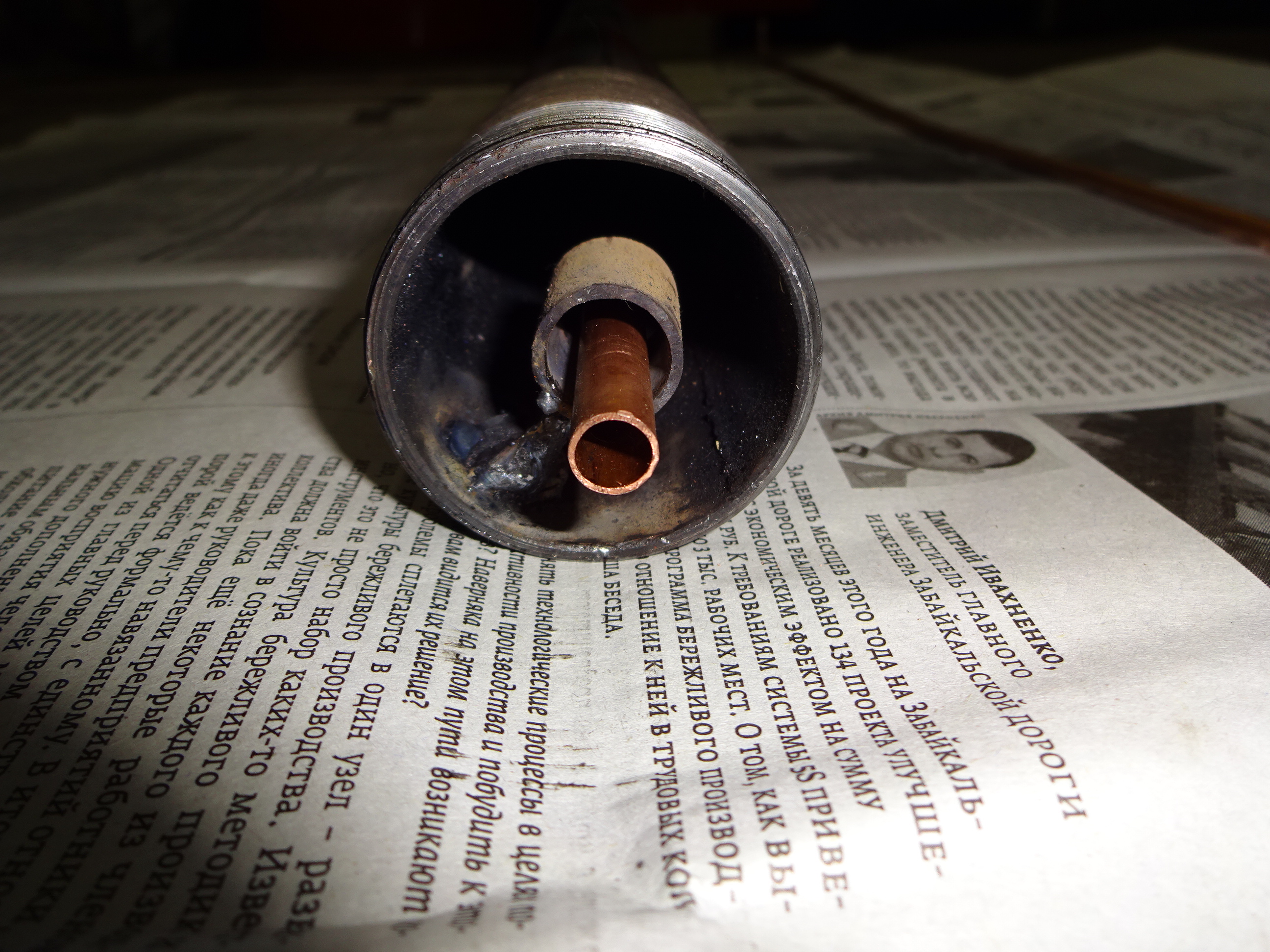

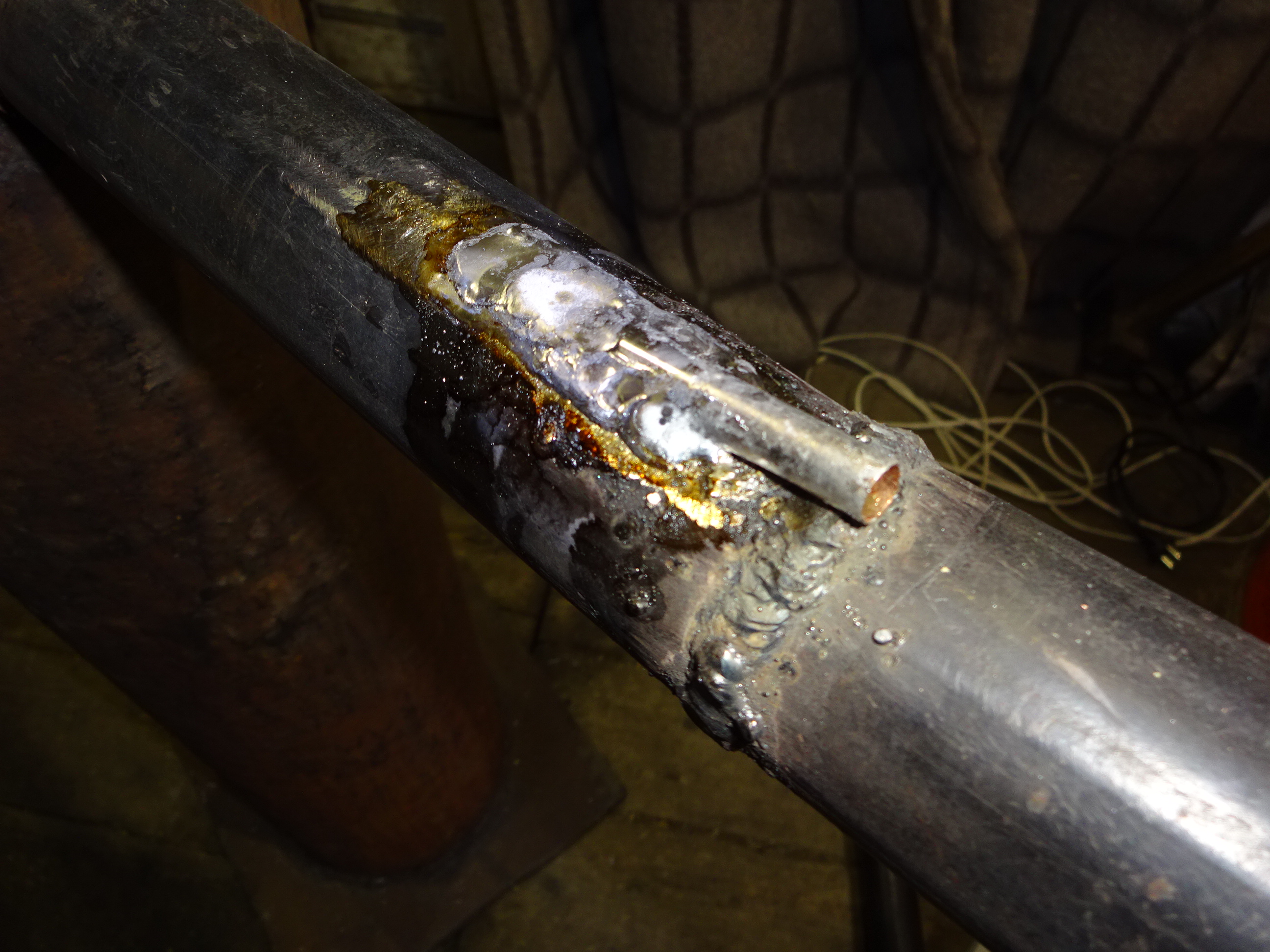

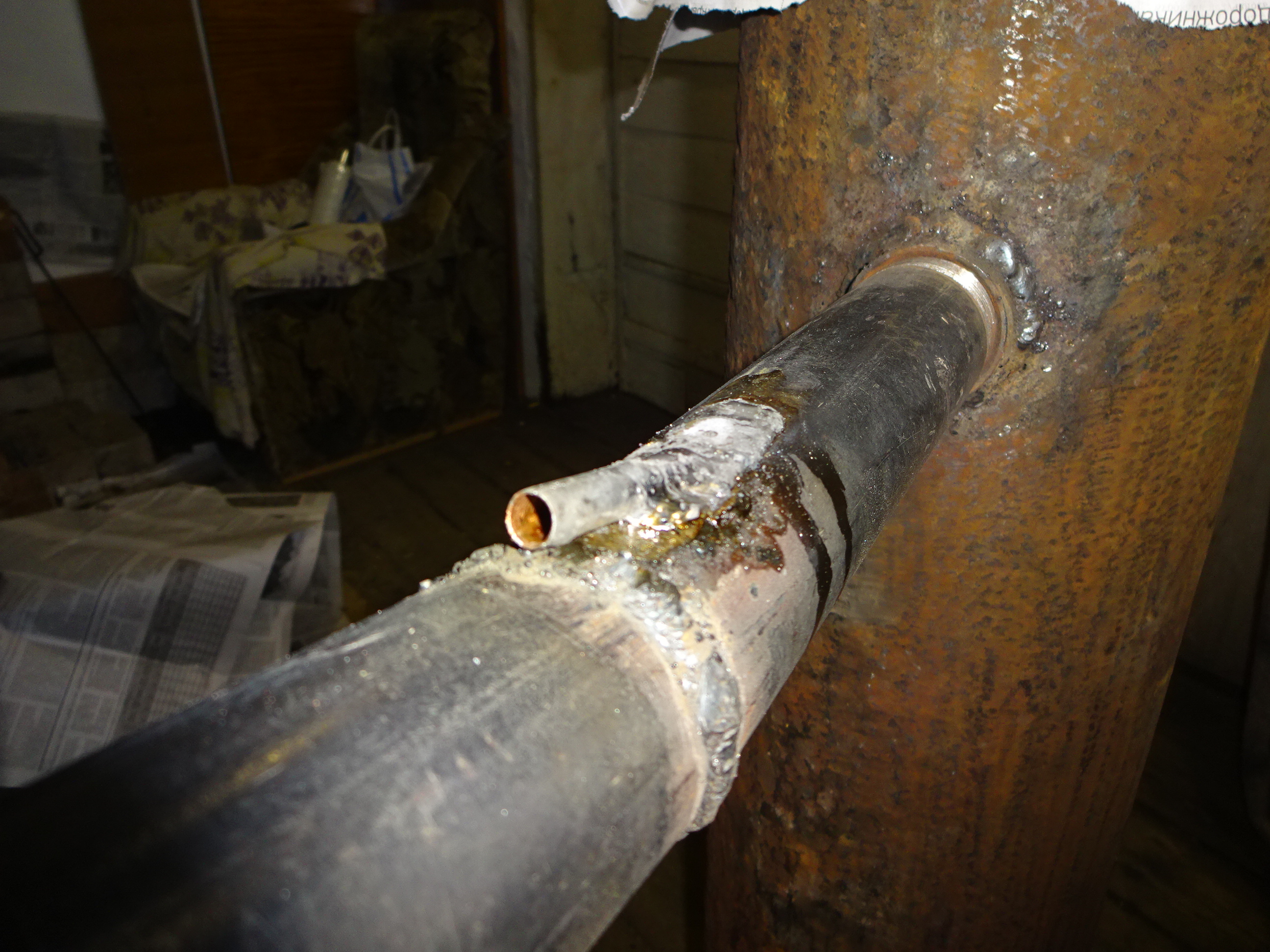

А это ввод медяшки 6мм через впаяную 8мм трубку. Воздушная труба в этом месте холодная, припой не расплавится, проверял через час непрерывной работы.



Re: Печь на отработке с наддувом. Тряска при прогреве.

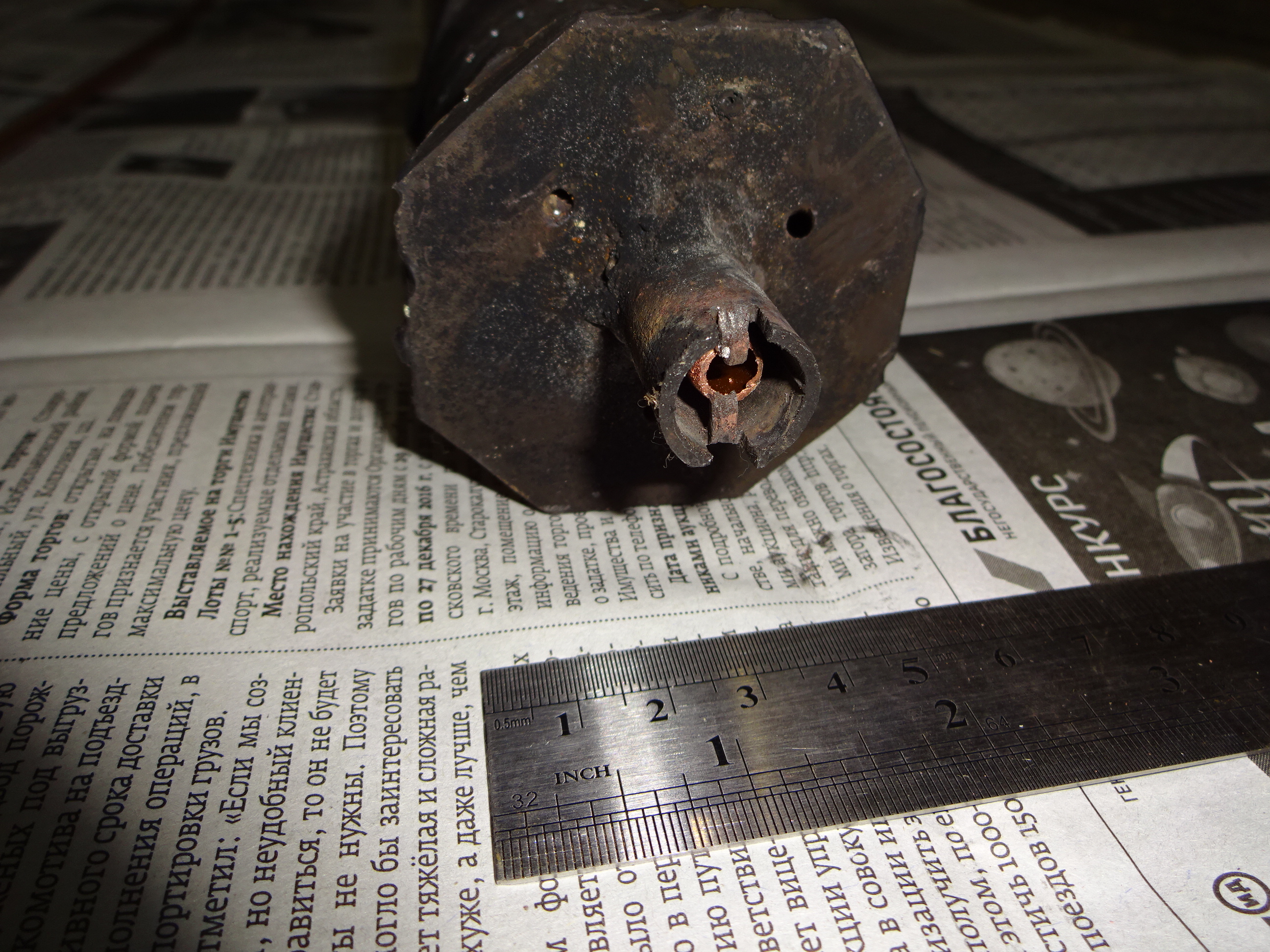

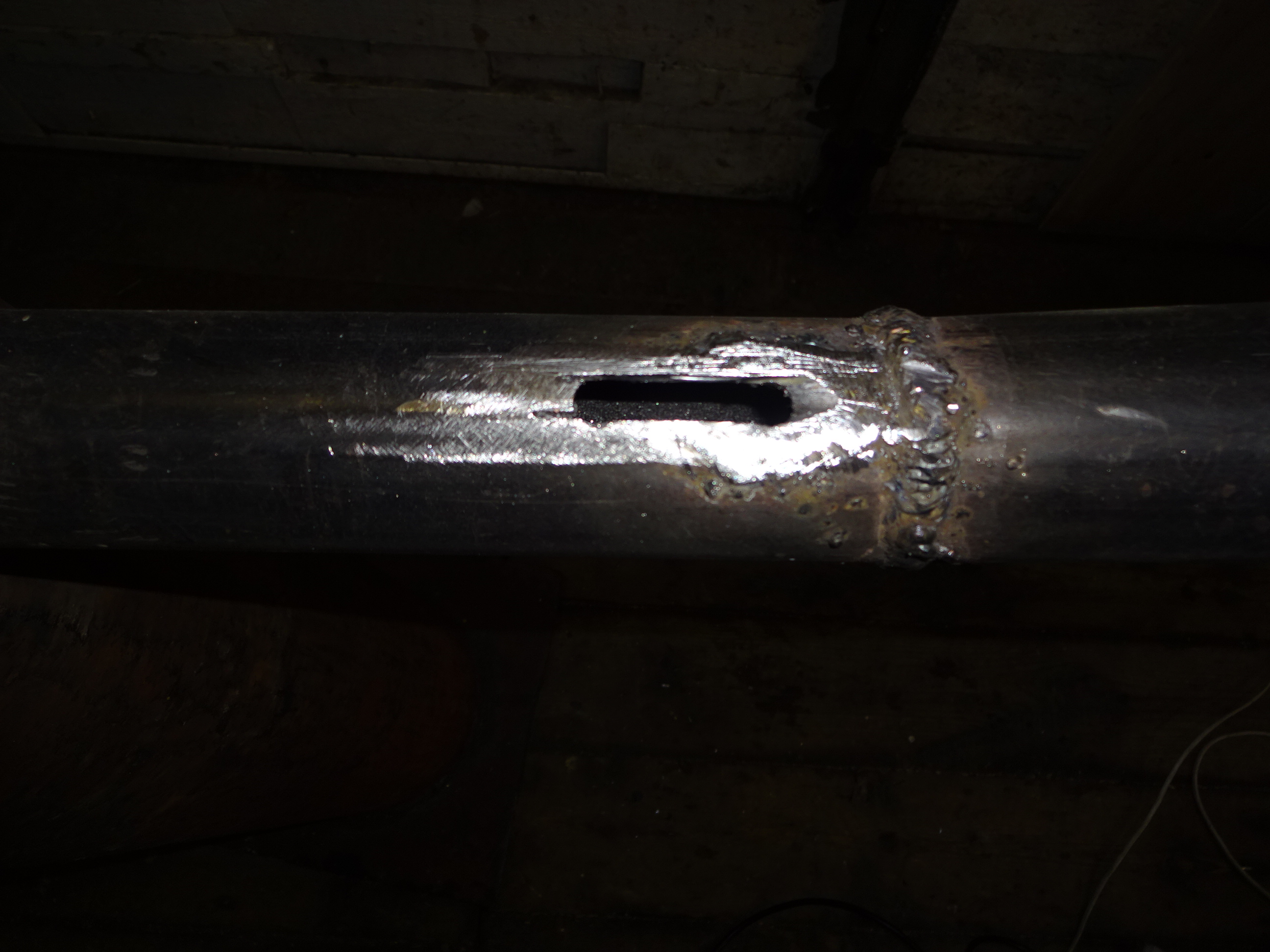

Это самодельная заглушка в наружной резьбой.
Была труба с нарезанной резьбой, от неё отрезал 40 мм резьбы, и приварил квадратик 45х45 мм, в результате получилась заглушка с внешней резьбой. А что за болтик? Это изначально планировалось трубку медную на 8 мм вывести через эту заглушку…, но подумал что нагреваться сильно будет масло и пустил медяшки внутри. Поэтому заглушил отверстие болтом с гайкой. А самодельная заглушка закручивается на 7 «ниток», куда уж герметичнее.

Дожигатель центруется на глаз, и всё это фиксируется контргайками, их видно.

Крышка печи на асбестовом шнуре.

Огонь становиться синим (или голубым) минут через 40.



Re: Печь на отработке с наддувом. Тряска при прогреве.

Кто-нибудь, покритикуйте...



Re: Печь на отработке с наддувом. Тряска при прогреве.

А видео запилить?Вот тогда будет ясней и интересней :-)



Re: Печь на отработке с наддувом. Тряска при прогреве.

Блин, попробую. Когда крышку снимаешь, секунды две нормальные синие струи, потом огонь трансформируется в желтые языки пламени. Наверно как то давление внутри создается, и всё это влияет. Видео снял, но надо на ютубе региться, чтоб здесь запостить. Могу просто в личку видео кинуть...



Re: Печь на отработке с наддувом. Тряска при прогреве.

Кидай на всеобщее обозрение.крышку лучше не снимать .положи стекло на смотровой лючок и снимай



Re: Печь на отработке с наддувом. Тряска при прогреве.

Не вижу повода для критики. А опыт - так он со временем приходит. Попробую направить вас в нужную сторону. Вы сконцентрировали подачу вторичного воздуха в одно место. Для котла это бы и прошло, для печи пламя лучше вытянуть по высоте.
Недавно делал печь из 220мм трубы, дожигатель из 60мм. Три завихрителя, в каждом по 2 отверстия на 2,5мм одно прямо вниз, второе под 45° для закручивания горючей смеси. В торце дожигателя ещё 3 отверстия 2,5мм. Всё это так называемый первичный наддув, который дует всегда. Ещё есть регулируемый ПВ через шаровый кран которым пользуюсь при розжиге.
Теперь по дожигателю. 7 рядов отверстий через 30мм. В двух нижних по 12 отв. на 2,5мм. В следующих трёх по 8 отв. тоже на 2,5мм. И последние два ряда 8 отв. на 2мм.
Удачи.



Re: Печь на отработке с наддувом. Тряска при прогреве.

Кидаю. Пламя не стабильно, то синее, то желтое.



Re: Печь на отработке с наддувом. Тряска при прогреве.

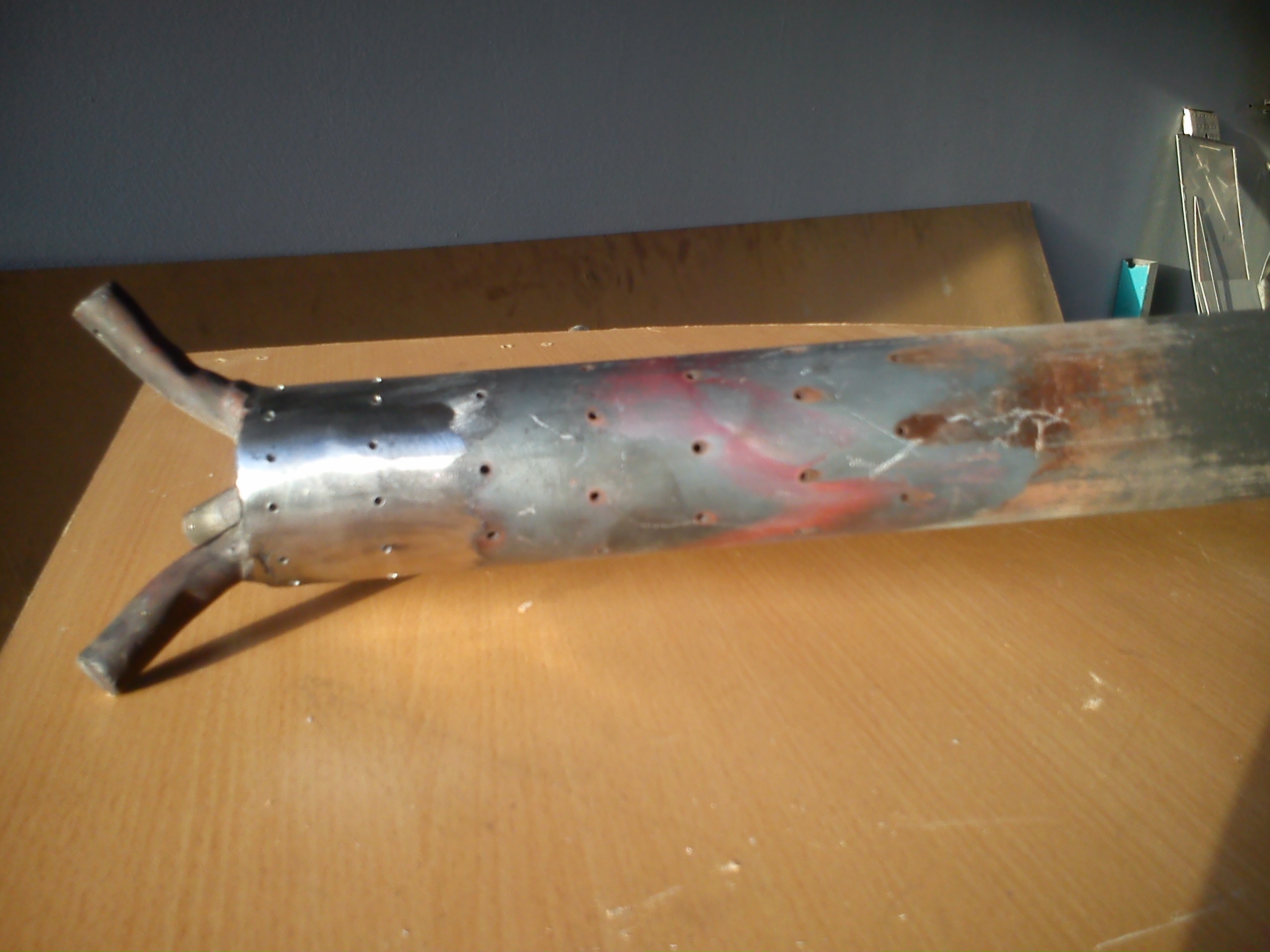

В торце дожигателя три отв. на 3,5 мм просверленных под углом, чтобы закручивалось пламя. Но что-то оно особо и не закручивается...
Первый ряд отверстий в 15 мм от торца дожигателя.
Первый ряд 12 отв. на 2мм, второй ряд на 25 отв. на 2,5 мм, третий 10 отв. на 2,5 мм, четвертый ряд 9 отв. на 2,5 мм. Расстояние между рядами 50 мм.
Горит внизу в первых двух рядах. Третий и четвертый ряды почти не задействованы.
Как пламя вытянуть по высоте?



Re: Печь на отработке с наддувом. Тряска при прогреве.

Здравствуйте.
Илья в своём сообщении, подсказал, как растянуть пламя по высоте на дожигателе: увеличение количества рядов.



Re: Печь на отработке с наддувом. Тряска при прогреве.

Простите но, если пламя не доходит до четвертого ряда, то смысл сверлить пятый и так далее ряды?



Re: Печь на отработке с наддувом. Тряска при прогреве.

посмотрите альбом у базале сделайте такойже дожигатель и будет вам счастье



Re: Печь на отработке с наддувом. Тряска при прогреве.

Ок, посмотрю.



Re: Печь на отработке с наддувом. Тряска при прогреве.

alexx_
Я бы сделал чуть иначе,опять же совет Ильи .У вас 4 ряда отверстий с общим количеством 56 шт.Разделите это же количество не на 4 ряда,а на 6 допустим.Получите тот же объем вдуваемого воздуха.Отверстия в шахматном порядке.Я когда то сделал так же.Пламя горит на всех 6 рядах,при желании можно и выше задрать.



Re: Печь на отработке с наддувом. Тряска при прогреве.

Вот здесь и кроется ваш подвох, закройте каждое второе отверстие (вкрутите саморез, на время) результат горения покажите здесь.

Небольшая поправка к сказанному, на видео видно что скорость выдуваемого ВВ из дожигателя немного мала. Поднять её можно именьшением количеста отверстий, или изменением диаматров отверстий 1,5-2мм. В любом случае во втором ряду перебор.



Re: Печь на отработке с наддувом. Тряска при прогреве.

Всем добрый день.
Вчера так и сделал, заварил 2/3 отверстий во втором ряду, осталось 12 штук. Пылесосом (старенький советский Тайфун-М) собрал накопившийся песочек из тарелки. Скрутил печку обратно. Зажег. Особо ничего не поменялось…
Тут я решил, а что если пылесосом «дунуть» в воздушную трубу(и почему я раньше не догадался так сделать..). Резко сдёрнул улитку и вставил шланг пылесоса….. Господа, вы выдели когда-нибудь «дьявола в аду» или «адский ад»? А я увидел ЭТО в моей печи! Огненный смерч! За минуту печь нагрелась до красна! Дожигатель разогрелся до малинового цвета. Понятно что перебор.. Поставил обратно старую улитку… мда…
И тут меня осенило, что у меня не улитка, а полная фигня… :(
Я мучался два месяца и вас мучал, а «дело было не в бобине»…
Пошел я искать нормальную улитку.
Занавес….



Re: Печь на отработке с наддувом. Тряска при прогреве.

08 улитка в помощь и обязательно с Шимом или же от компа(здесь проскакивали)

Ничуть,интересно даже.Наберётесь опыта и мы заодно
