Печи на отработанном масле своими руками

Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Вот оно - точно, не пойму где ты расположил насос и прочую приблуду, я так понял у тебя это отдельным агрегатом стоит?

Да



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Кто-то подскажет - чем покрасить печку, чтоб долго держалось и красиво было?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Nick50, а КАКАЯ высота от диска до первого ряда отверстий на дожигателе?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Жидкое стекло + алюминиевая пудра. Можешь красный кирпич перетереть в пудру. Цветной наполнитель может быть любой главное, чтобы был жаропрочный.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

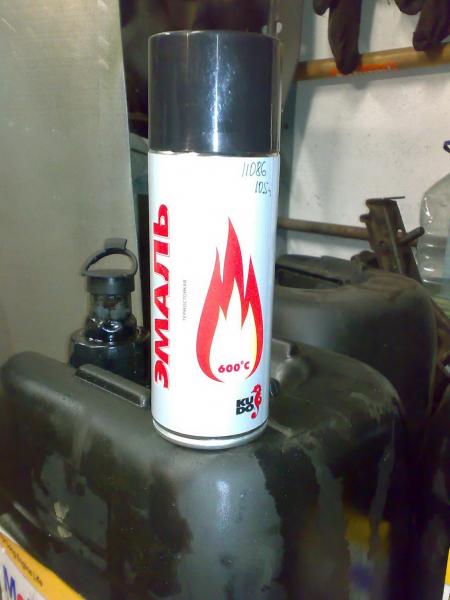

3 месяца - полет нормальный....Цена - 105 рупи...

10-12 мм

И вообще считаю добился чего хотел. Печь работает в диапазоне 0,7 - 2,0 л. Горение стабильное, во второй камере, розжиг минут 15 ( долго вроде, но без "хлопков"). Пламя регулируется ( если нужен быстрый нагрев- приоткрываю первичный воздух). Видео позже.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

на фото кожух компрессора не видно - он сзади, из него выходит два соска, вход и выход, шлангом подключаем нужный к верхнему соску баллона, из кожуха выходит сетевой шнур, он виден справа, и на боковой стенке кожуха крутилка- включатель реле времени.
В нижней части баллона сосок, через который шлангом набираем или расходуем отработку, в самой нижней точке горловина для слива конденсата, закрыта заглушкой, вот ее я хочу использовать для увеличения шланга, поставлю кран и шланг, для быстрого заполнения.
Кстати у меня компрессор выкачивает вакуум до 0,9 кг/см.(Равен подпору 9 м-го водяного столба), может просто мой новее.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

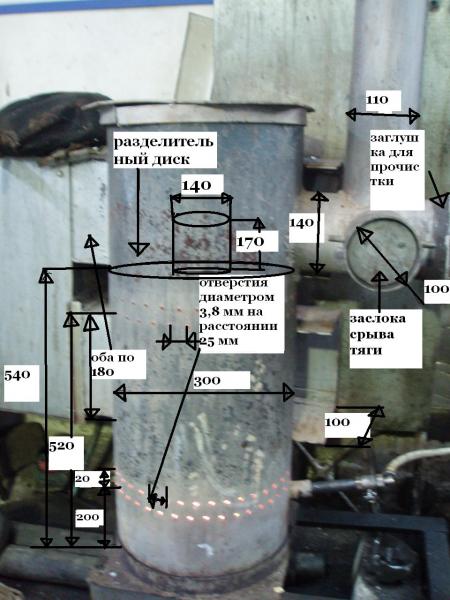

Вот размеры лучше видно. Другие фото и описание в фотогалерее.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Спасибо за ответы. Я тоже считаю что добился чего хотел, надёжность и безотказность. В теплице уже растут огурцы, через пару недель будем их начинать хрумкать Вечером примерно в 17-00 чищу и запускаю свою печь, крейсерская подача и горение 400-600гр. в час. Ложусь спокойно спать. За сутки шлака стакан. Но хочу ещё сделать подачу насосом, чтобы не зависела от температуры воздуха и покрасить......Сделал ещё одну печку такого же диаметра с кольцом на дожигателе как у тебя, подача внутри дожигателя с высоты как на том эскизе, но воюю пока с копотью, завтра очередной вариант попробую. Проблема в том, что если подача становится меньше 300гр. горение переходит в нижнюю камеру и пиролиз прекращается....и можно коптить рыбу (только вонять, жалко, будет)



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Тоже есть такая задумка. Из ВАЗовского насоса. Но я хочу сделать автоматическую ( в зависимости от скорости наддува) подачу топлива. Т.е. у меня -5 скоростей на наддуве ( галетный переключатель ), так вот через насос можно запросто организовать дозированную подачу для каждой скорости. И котел будет регулироваться одним переключателем и иметь 5 положений мощности ( от min до max ). Вот пока все.... Да чуть не забыл, а как же ты хочешь ставить насос, если у тебя проблемы с электричеством ???



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Да это раз было штормовое предупреждение, а так вроде не выключают. Я оставлю автопоилку на случай проблем с погодой. Но я за стабильность! Будем делать насос.. И кстати тоже заметил, что хорошо бы с соответствующей подачей масла и воздух нужным количеством подавать. Буду думать...



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Вижу все счастливы. Рад за ВАС !!! :)

Подскажите пожалуйста кто какой программой для рисования пользуется - попроще, поудобней, Русской.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

-Сега- паинт- проще нет, лично я использую корел (по работе постоянно в нем, так и приелось), а так- компас, автокад....



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Майкрософт визио - неплохая рисовалка. Очень простая, много готовых элементов, можно еще скачать.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

remix59, еще пара вопросов про твоего гибрида холодильника/стиралки и газового баллона:
-как реализовано (и есть ли вобще) защита от попадания масла в компрессор?
-как у тебя контролируется уровень в этом баке? (на фото не видно), у тебя параллельный прозрачный шланг?
- вакуумметр- специально покупал? на каком советском оборудовании можно поискать сей девайс?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Компас... автокад... визио... корел... Зачем такие монстры? Чтобы ведро нарисовать? Это стрельба из пушки по воробьям. Рекомендую маленькую, простую, удобную программу. sPlan 6.0 называется. Русская. Вообще-то она заточена на рисование принципиальных схем, и там есть соответствующие библиотеки. Но можно рисовать всё что угодно. И очень удобная. Результат может сохранять как своем формате .spl так и в графическом .jpg .bmp. К тому же бесплатная, не надо ломать или ключи искать...



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Несколько подобных девайсов в своё время скручивал со списанных прессов тонн на 80.
У пожарных на машинах стоят, наверно в "водоканале" есть. Года 2 назад стоил 750 руб.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

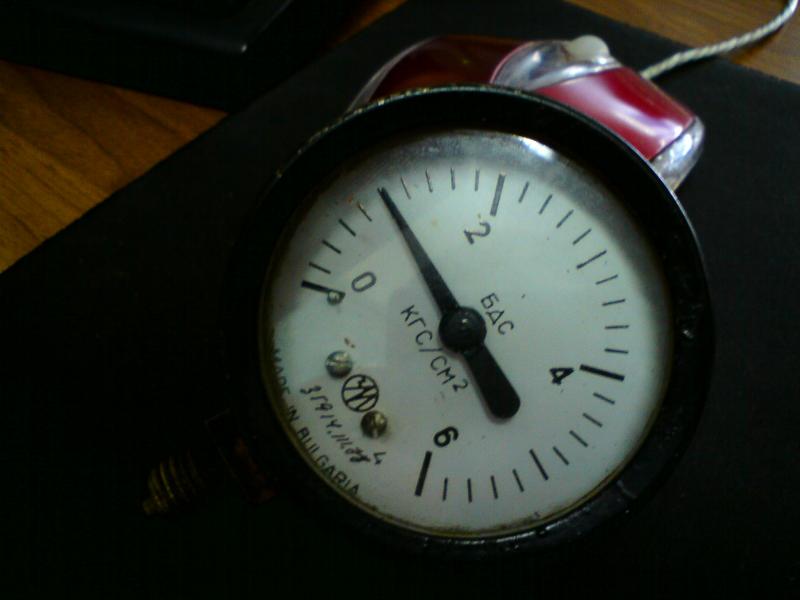

Есть мысль на эту тему - берем обычный манометр, разбираем, ставим стрелку на 1 кгс.., собираем и получаем двухсторонний манометр, я уже сделал, только еще не опробовал как работает, какие мысли? а шкалу потом можно двухстороннюю нарисовать и наклеить
БДС на приборе - Бэндэр Делал Сам



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Я рисую в Graphy.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Здравая мысль, то что получилось в итоге называется "мановакууметр".



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Только вот боюсь не врал бы он с такими кульбитами, надо как-то откалибровать, так-что все равно придется искать вакууметр- для калибровки.
Еще- прикинув манометр к своему инженерному не поседству посетила мысль: вставить микрушку (микровыключатель) над изгибающейся трубкой (та что внутри манометра), чтоб срабатывала скажем при 3 кгс.- а там через реле к компрессору, тоже повторить и на вакуумной стороне, и вуаля- защита от дурака с автоматом от бэндэра
Как думаете получится что стоящего?
ПС во меня прет сегодня
