Всем доброго времени суток,

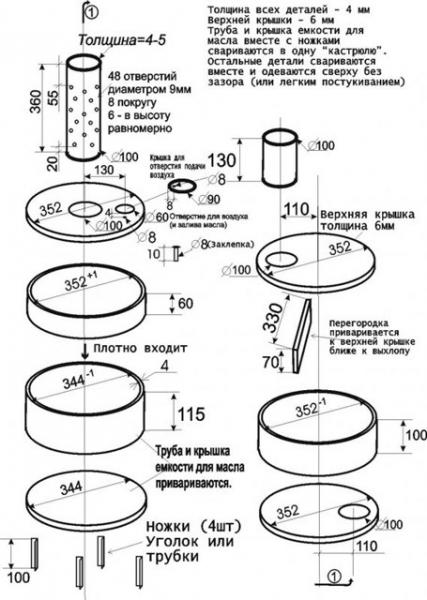

Совсем в этом не разбираюсь, но очень хочется, интересует труба с отверстиями как на чертеже: та что D - 100 L - 360 + 48 отверстий причем разных диаметров. Извинюсь сразу, может это писали уже, просто не смог найти. Люди добрые, подскажите, от чего зависят все эти размеры ( конкретно этой трубы с отв.) и принцип ее работы,
Может формула какая есть? Если труба D - 89 будет, размеры теже останутся или отверстий меньше (больше) надо, соответственно и длина???
P.s - Заранее Всем благодарен, сильно извиняюсь, если вопрос очень глупый, но очень хочется узнать ответ.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Все точно также , разница несущественная.



Re: Новая конструкция печи на отработанном масле.

To Бэндэр, ну а может и всем остальным.:

Решил повторить печь рекомендованную вами, но возникли сомнения - не будет ли труба подающая воздух и топливо в камеру сгорания покрываться сажей?
Ведь внутри холодный воздух? Да, я буду делать с принудительным поддувом от вентилятора, может тогда нет смысла в большом диаметре воздухоподводящей трубы?
К примеру, маслоподающую взять даже 1\4 дюйма, а воздух пустить по 1 1\4 или 1 1\5.
Ваше мнение, а может практика?

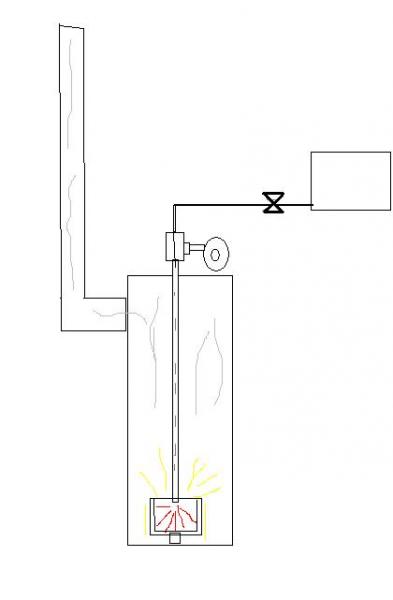

Еще посетила такая идея, может топливо пускать в одной трубке с воздухом, капля масла падая с высоты около 1 м, да еще разбиваемая напором воздуха должна отлично испаряться....

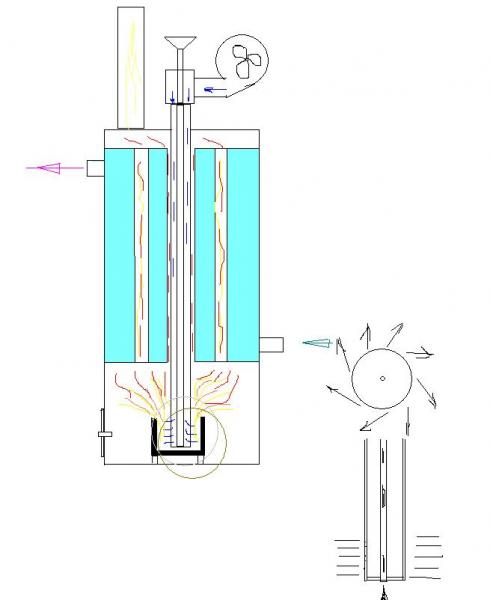

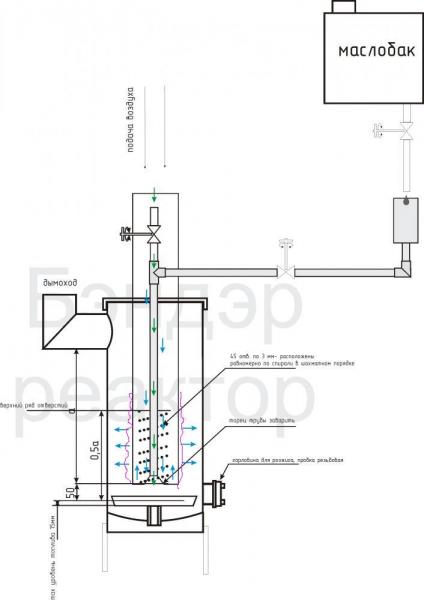

Что-то типа как на втором рисунке.

Прошу прощения, что не по теме ветки ,но совет по изготовлению прочитал в ней, 5 стр назад.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

В формуле есть один неизвестный параметр, но он основной для таких печей, это сила тяги дымохода, без него формулу составить нельзя. Поэтому печь и нуждается в настройке на месте.



Re: Новая конструкция печи на отработанном масле.

Сея печь и есть с наддувом, никакой сажи не наблюдал, по диаметру очень просто посчитать, исходя из общей площади отверстий и приложив то, что есть в наличии...
Будешь подавать по второй схеме- будет жутко коксоваться в самой трубе.
Моя печь полностью работоспособна, отработала 2-е зимы с небольшими изменениями....



Re: Новая конструкция печи на отработанном масле.

Спасибо за ответ. Теперь подробнее.
Делать хочу из 50л + 27 л газ баллона. Высота получится около метра.
Баллоны уже дома, вот тока почему резьба на нипелях правая...? Вроде на газе левая должна быть, ну да ладно, уже открутили.
Центральную воздухоподающую трубу хочу делать 32 (1 1\4), внутри нее пропустить медную трубку. Как видно из рисунка хочу воткнуть еще и водяную рубашку, чтобы газы раскаленного выхлопа проходили по дымогарным трубам и грели воду. (Пробовал самодельную горелку ставить в угольный котел, там наооборот, в трубах вода а все остальное камера сгорания, низкое КПД, вода греется не ахти, зато об трубу выхлопа прикуривать можно.)
Исходя из того, что воздух лучше подавать разогретый или подогретый, делаю по центру водяной рубашки шахту, по которой будет идти труба воздухонаддува, снаружи эта труба будет омываться горячим выхлопом. Снизу, как на вашей схемке, что-то типа котелка или сковородки, в которую будет скапывать масло и с которой оно будет испаряться. Как не трудно заметить на рисунке предусматриваю дверку, чтобы этот котелок/сковородку можно было вытаскивать чистить, через него можно и дымогарные трубы чистить. Мне очень понравилась идея верхней подачи масла, тк это управляемое горение, когда горит большая лужа масла снизу ...увы.
На моей горелке (это стакан в стакане и воздух подается между стаканами и через отверстия проникает в камеру сгорания) особо проблем нет, кроме того что скапливается шлак, который надо раз эдак в10-20 часов надо вытряхивать, ну и размеры и вес не особо удобные, проще вытащить котелок и поставить на место. На моей приходится отключать подачу масла, а остатки в маслопроводе всегда есть, а это грязь, отключать вентилятор, отсоединять его, да и горелка весит около 10-15 кг, но вообще доволен, к вашей схеме склоняюсь из-за удобства чистки испарительной тарелки, к тому же у моей горелки сбоку подача масла и воздуха, значит как-то их надо выводить за пределы котла, к тому же чтобы было все разборное.
Не совсем удобно, чем просто сковородка.
Думаю, что было бы не плохо над котелком разместить какой-то тормозной диск, чтобы он раскалялся пламенем, тогда горение более полное происходит с меньшими выбросами, может и лишнее конечно.
Достаточно ли 32 ой трубы на подачу воздуха? Как показывает моя горелка - вполне, все дело в вентиляторе нагнетателя. Отверстия в трубе воздухоподачи - опытным путем? Хочу попробовать сверлить их немного с наклоном (тангенциально), чтобы создавали в котле завихрение потока воздуха и паров масла, веселее гореть будет.
Да, выхлоп хочу сделать около 76 - или что там ближе, высота 6 м.

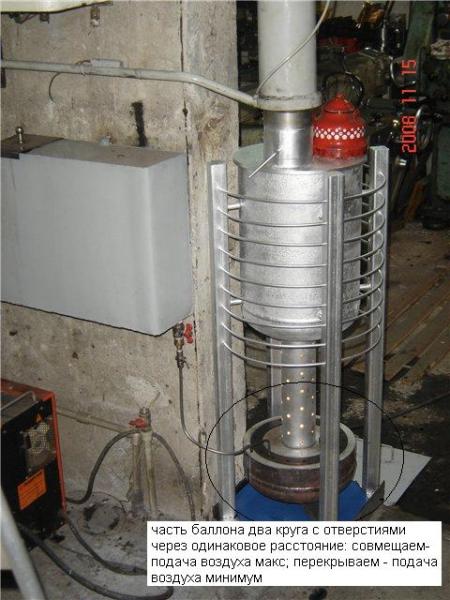

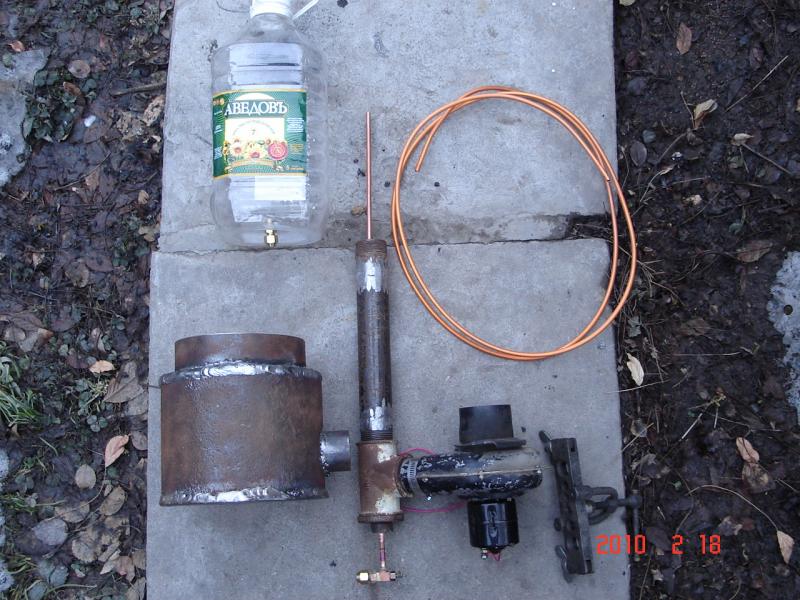

Буду рад, если выскажете свое мнение, заодно прилагаю фото своей горелки, она есть на форуме, ну чтобы было понятно, про что речь идет.
Юри



Re: Новая конструкция печи на отработанном масле.

Юрий, добрый день.
Делал в прошлом году котёл по схеме, которую Вы изобразили.
Камера сгорания тоже была окружена водяной рубашкой + полая крышка продуваемая наддувным воздухом для его подогрева и её охлаждения (в крышке сдела лабиринт для воздуха)

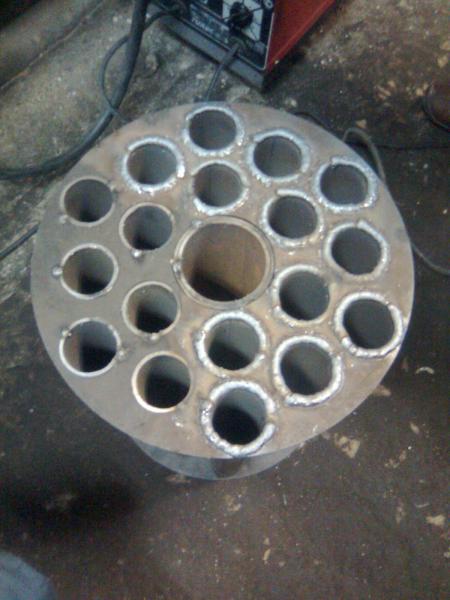

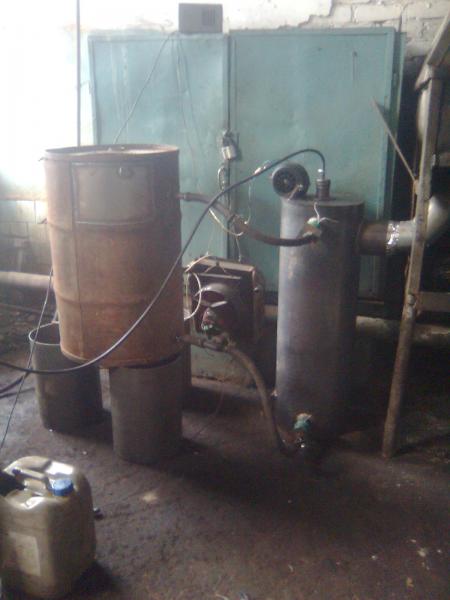

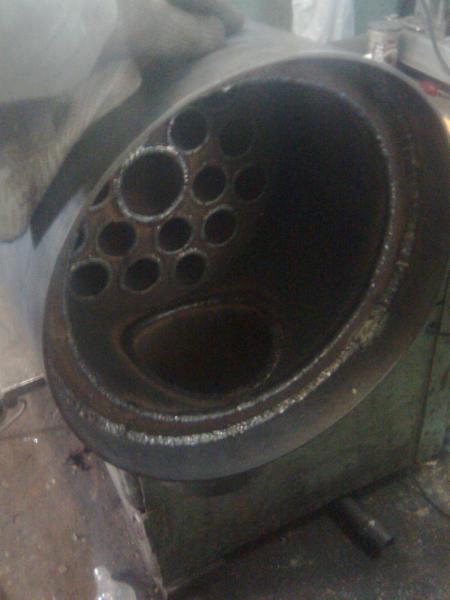

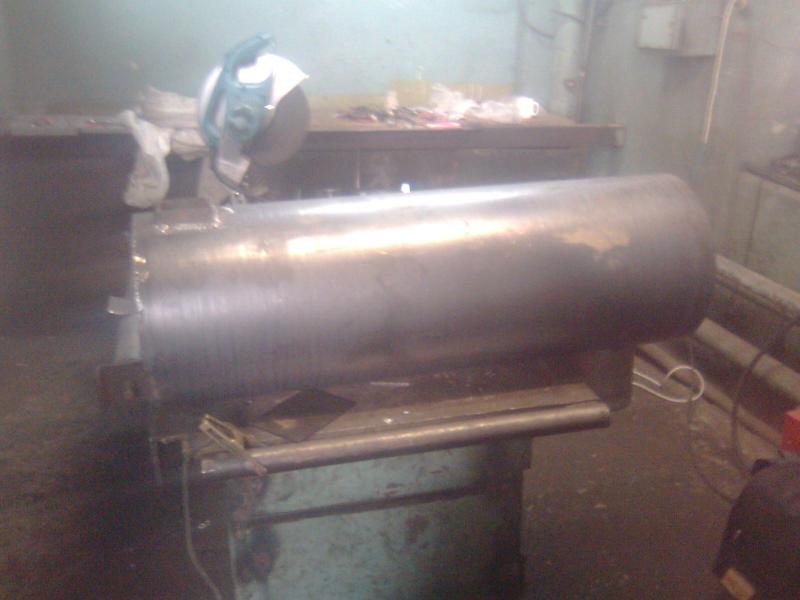

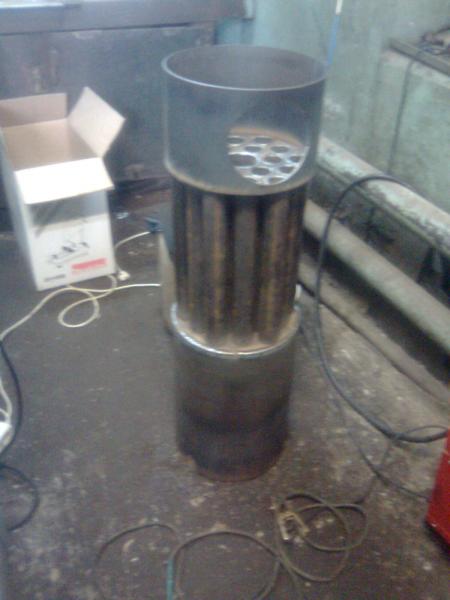

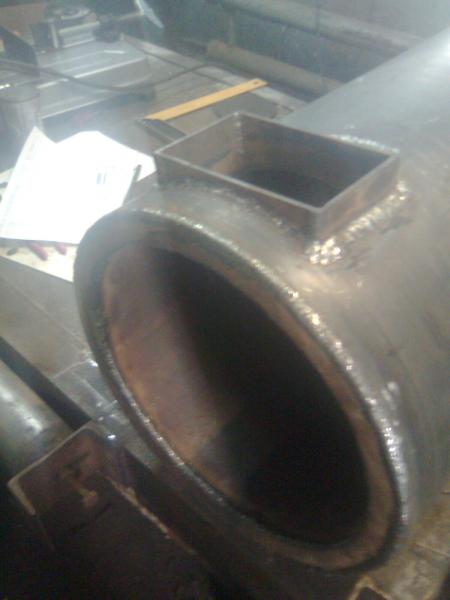

Есть некоторые фото этапов сборки и испытаний (за качество прошу прощения - телефон однако).
Котёл показал КПД около 85%.
Конструкция для сборки не сложная, если все делали заказывать на лазере и руки при сварке не дрожат



Re: Новая конструкция печи на отработанном масле.

Юрий! Поскольку у меня теперь тоже есть такая горелка, то мыслю со временем сварганить и котел на ней же. Как тебе такая идея: пристыковывать горелку к котлу снизу с помощью минидомкрата. Посадочное отверстие под внутреннюю трубу выполнить несложно, зажигать сверху, чистить просто.



Re: Новая конструкция печи на отработанном масле.

To F88888:
Высокое качество изготовления!
Ценю кропотливость и аккуратность!
Готовлю выкройки на лазер, руки вроде не дрожат, в принципе потом скину фото что получится и в процессе тоже.
А сама горелка как я на схеме рисовал?
Похоже ,что размеры котла поболее, чем 2 газбаллона?
Дымогарные трубы хочу ставить дюймовые (25).
Было бы классно фотку масло-воздухоподающей трубы и тарелку под ней.
И на сколько глубоким должен быть "котелок", куда мало попадает, капает.
На сколько глубоко должна подающая горючее труба входить в котелок.
Заранее благодарю!

To grek99:
Меня тоже посещала эта мысль, но хочу попробовать вот так.
А своей горелкой очень доволен.
Посмотрим, как новая конструкция себя покажет.



Re: Новая конструкция печи на отработанном масле.

Конструкция этого котла не оптимальна. Есть неравномерность тяги по трубам в силу физических процессов.
Размер котла:
Внешняя рубашка 370 мм, внутренняя 320, общая высота 1100 мм.
При испытаниях выдал около 42 кВт при расходе 5 л/час.
Тарелка из нержавейки глубиной около 100 мм. труба в котелок не входила. Горит хорошо, но кокс в тарелке очень прочный. Фото трубы не делал.
В вашей горелке приходится отскабливать/отдалбливать, или просто пепел при чистке высыпаете?



Re: Новая конструкция печи на отработанном масле.

Юрий! Чтобы меньше тратить время на опыты будем обмениваться информацией о горелке. Давай назовем ее ВО-1 - вечный огонь (сильно похоже), ведь ты писал, что приобрел еще какую-то?.
Недостатки: 1.Тяжелая. Решение-уменьшить толщину внешней рубашки, закрутить из 3-ки, 4-ки.
2.Ускоренное образование нагара. Решение- продувать периодически воздухом маслоподающую трубку (у меня она из 10-ки), направить часть отверстий по касательной в сторону дна.
Кое-что я уже изменил. Воздушную трубу расположил у верхнего края горелки, чтобы воздух поступал по длинному пути. Масло подаю отдельно тоже с целью предварительного подогрева.



Re: Новая конструкция печи на отработанном масле.

To F88888:
Заложил размеры примерно похожие, внеш. рубашка 300 мм, внутр, 260 мм, высота 1050 мм.

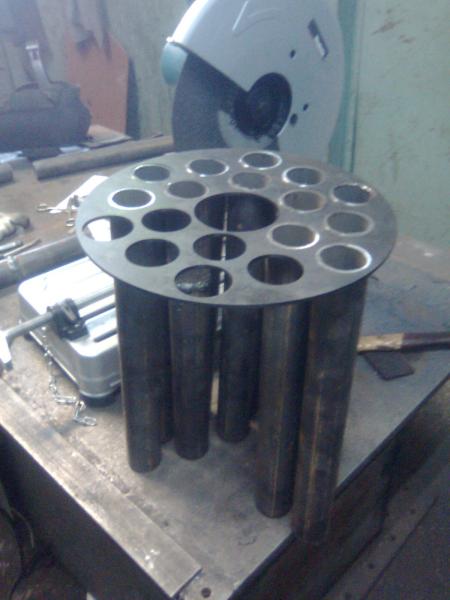

По поводу количества дымогарных труб. Сижу сейчас в автокаде, сочиняю раскрой на резку.
Заложил 1" дымогарные трубы. Максимальное их количество влазит в сечение котла - 24 шт!
Посчитал их совокупную поперечную площадь: в 2 раза превышает поперечное сечение выхлопной трубы.
Прикинул, что около 20 метров дюймовой трубы надо....
А надо ли столько? Точнее сформулирую вопрос: сколько надо?
Понимаю, что недостаток сечения - плохой теплосъем, что имею сейчас на своей горелке в угольном котле.
А что будет если большой перебор? Тяга, как я думаю, влиять не будет, тк печка герметичная и все, что будет продуваться сквозь дымогарные трубы - это воздух с нагнетателя + объем выхлопных газов от сгоревшего масла. Получается только прирост КПД...?! Понятно, что не скакнет в два раза, ну пусть хоть на 3 процента - это есть гуд!
Если есть что-то по этому поводу - напиши, а то чего то я в раздумье, сколько их делать.
По поводу нагара или того что остается - труха при переворачивании высыпается, долбить не надо.

To grek99:
По поводу названия -да как хошь так называй, идея не моя, в своей статье я даже ссылку на автора американца привел.
Как вариант US-1 (типа автору поклон)
Насчет забивания маслоподачи:
Забивалась, я обратил внимание, что медная трубка немного торчала из экрана термозащиты (кусочка нержавеющей трубки, в нее продета медная трубка).
В том месте, где она торчала и собирались кизяки, я ее укоротил, и вот неделю уже нет проблем,...тюфу х 3 раза.
В плане веса, в статье американца написано, что чем толще труба - тем лучше, это про центральную, где камера горения.
Иначе надолго не хватит, я на своей вижу уже изменения металла, мелкие кратеры.
К тому же, чем она толще, тем сильнее разогревается и дожигает все осадки.
Наружную можно делать хоть с 2-ки.
За последнюю неделю немного по другому стал ее разжигать и стало лучше:
Заливаю грамм 50 печного топлива/солярки и открываю подачу масла на мах.
Через 1 мин поджигаю и даю полный наддув воздуха (скорость вент. регулируется).
В таком режиме около 10 минут, даже на слух слышно, что через 5-8 минут горение меняется, будто перешагивает через какой-то барьер, масло наверное лучше начинает испаряться от высокой температуры камеры сгорания.
Огонь становится белым и ярким, как сварка и бешено ревет.
После этого уменьшаю подачу масла почти в двое и немного скидываю наддув.
После этого она работает в этом режиме все время - ревет постоянно. Как-то ошибся и черезчур скинул наддув, она ушла с турбо режима, пламя пожелтело, рева меньше и тепла по ощущению тоже.
Вот так, собственно.
А та горелка, что я приобрел - солярочная и на печное топливо (хайз оил по немецки)
Печного топлива у меня около полутонны есть, а горелку отдавали почти даром, вот я и купил.
Тока теперь репу почесал и решил котел под ВО-1 (US-1) сварить, а ту горелку со временем или продать или попробовать под отработанное масло переделать, а предварительно сжечь ей печное топливо (мне полтонны думаю на месяца полтора хватит).
Раньше печное продавали в два раза дешевле солярки, а сейчас его нет вообще, думаю в соляру добавляют, сцуки.
На этом точно все.
Пака.



Re: Новая конструкция печи на отработанном масле.

Осталось попытать тебя о площади отапливаемого помещения и расходе (по рассказу 4-5 литров в час).



Re: Новая конструкция печи на отработанном масле.

Отапливаю дом 8 х 10 в два этажа. До этого горелка стояла в бане, неделю назад перенес в дом ради испытания, пока так и пользуюсь. Вобщем на улице днем еще тепло, а вечером зажигаю на пару часов. За пару часов батареи становятся приятно теплыми, а домашние уже начинают бухтеть, что душно ночью будет. За это время сгорает около 3 литров. На всю не открываю кран масла и наддув, т.к. котел угольный и все летит прямиком в трубу, об нее при желании прикурить сигарету можно.

Многие пишут ,что достигли определенной мощности горелки или котла - хотелось бы узнать методику измерения. На фирменной горелке есть надпись, что расход 1.7 л/час и мощность 15 кВт. Исходя из этого, мощность US-1 не на всю катушку такая же, а вот как узнать КПД и мощность котла?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Тыкните носом, где такое описано, почти все прочитал, пока не нашел.
Или объясните, как работает, куда подача воздуха, если можно чертежик с размерами.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

"Изготовление горелки на отработанном масле своими руками", страница 15



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Спасибо, буду экспериментировать.
Уже на счету 2 печки. Одна типа чудо печь, вторая с наддувом. Позже выложу фото, с наддувом - пока не отрегулировал, с оборотами вентилятора бодаюсь.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

А у меня имеется вопрос к уважаемым нашим экспертам. Подскажите пожалуйста, почему в моей печке (фото присутствует в разделе фото) после выхода в рабочий режим из трубы дожигателя вырывается кольцами дым и языки пламени. Может быть мало или много отверстий в дожигателе. Тяга отличная. Подскажите пожалуйста. Буду очень признателен!!!!!!!!!! Заранеее благодарен.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Dron08,
1. Подача воздуха в нижний бачок герметична? Нормальная подача воздуха 1:6 открытого лючка (или подвод воздуха, как на фото с форума катера и яхты, самодельщиков), подсосов в бачок нет через неплотности крышки?
2. Регулировка на выхлоп (Но чтобы не закрывалось 100% во избежании ч.п).



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Не ясно, есть ли у тебя перегородка в верхней емкости (ключевой момент). Если еще собираешься пользоваться такой печкой, сделай нижнюю емкость по типу выдвижного ящика стола, станет жизнь легче...
