Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

vlados82 , посмотри на фотке , как воздух наддува регулируется . Так проще , чем мудрить регулятор оборотов . Просто заслонка перекрывает часть входного отверстия . У меня так же заслонкой - легко и просто



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

У меня такое изначально стоит



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Перегородки в верхнем баке нет, а она нужна? Какая она должна быть?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Откуда дровишки? Чертеж где брал? Набери "чудо-печь", этих чертежей море. На этом сайте тоже были не раз. Кстати, не забудь приварить подпорку под верхний бак, иначе поведет после нагрева.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

У меня вентилятор стоит не ракушка, а от печки заз, прямо сверху печи. Он как раз подходит в трубу 100. Я пробовал регулировать заслонкой, но то ли руки кривые, то ли...
Не тот эффект. А когда реостатом скинул обороты, вся печь малиновая стала!!!!!!!
Поэтому сделал вывод - все таки плясать от оборотов.
Еще вопрос. У меня первичный воздух подается в первичную камеру через трубку 15 и сопло 10 мм. Так регулировка первичного воздуха влияет только на старте, а потом никаких изменений. Может потому, что сопло выше перегородки камер на 20мм? Стоит опустить дожигатель?
Спасибо большое за подсказку.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

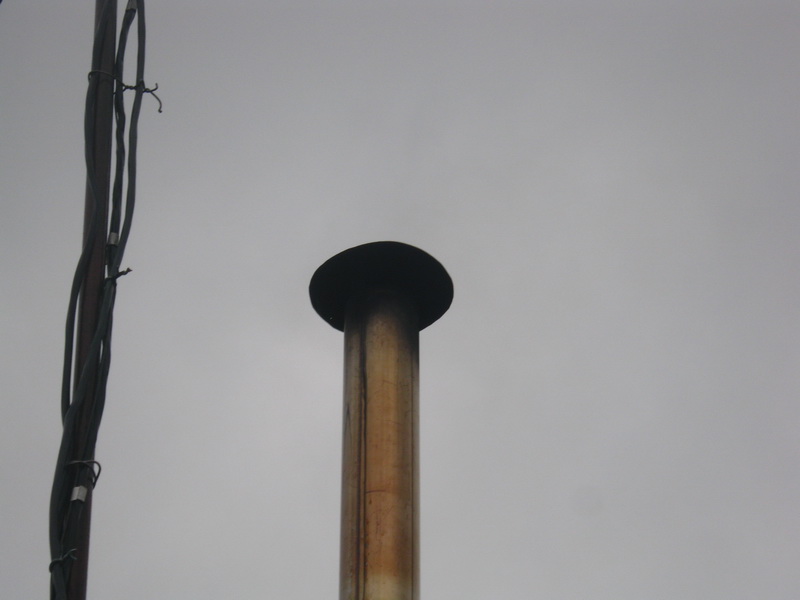

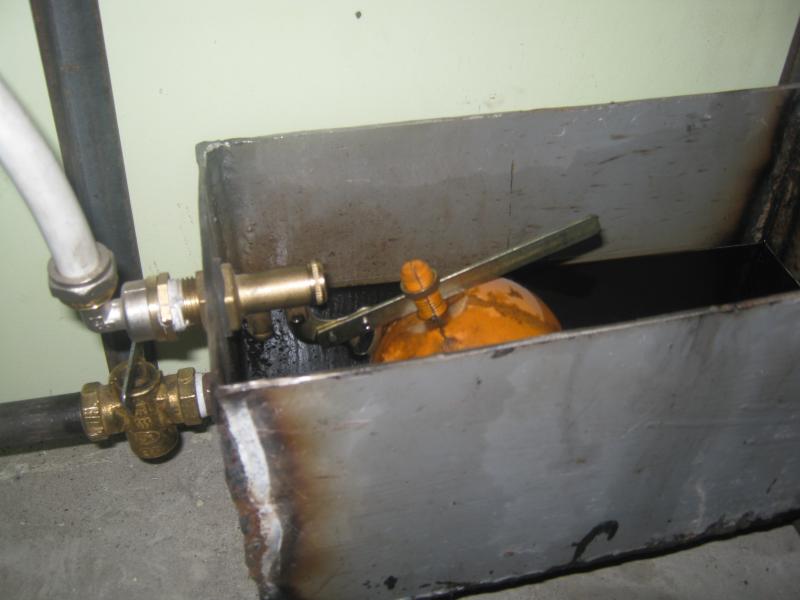

Всем привет! Вот и я изготовил печь на отработке, разжигается легко, греет очень хорошо. Гараж 6 на 4, потолок утеплен 70 мм пенопластом и обшит пластиком, внутренние стены кирпич, обшиты цсп 10 мм по деревянному каркасу, ворота тоже утеплены. На данный момент мощности печи даже с избытком, приходится приоткрывать ворота, но придет зима со своими морозами и тогда думаю всё будет хорошо. Конструкция печи навеяна печью Liar_Dima, с нижней подачей масла и регулировкой его уровня поплавковым клапаном. Верхняя часть печи отчасти повторяет "японскую печь" схему, которую выкладывал Mika_115, прошу меня простить, если ошибаюсь, различия в том, что у меня нет наддува, подача масла самотёком. Сама печь из трубы 220, высотой 50 см, дожигатель сварил из трех пластин, получилась треугольная труба, со стороной 10 см и длиной 60 см, торец заварен и в его углах просверлены отверстия 7,5 мм в диаметре для первичного воздуха, с боков по 14 отверстий диаметром 6.5 мм в шахматном порядке, на каждой стороне. С торца дожигающей трубы сделал заслонку, для регулировки подачи первичного воздуха. Дымоход нержавейка 110 мм, прямой, через перекрытие "сендвич", высота около 4 метров. В нижней части корпуса сделана дверца, для чистки и розжига печи. Какой расход масла не знаю, как его можно подсчитать с такой подачей ? И ещё остается вопрос как можно улучшить сгорание, так как печь всё таки дымит. Только при розжиге, пока горит керосин дыма нет, потом черный дым, пламя жирное красное с черным, не хватает воздуха. Если чуть-чуть приоткрыть дверцу горение улучшается, пламя становится желто-соломенным, и видно, как происходит горение от входящего через дверцу воздуха. При этом дым через дымоход все равно есть. Хотелось бы настроить печь, чтобы было только теплое марево, без дыма. Уважаемые Гуру печей, может кто подскажет, где надо подправить, буду очень за это благодарен.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Аэродинамика нарушена, это препятствует нормальной циркуляции потока сгорающей смеси, для вашей конструкции не годится.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

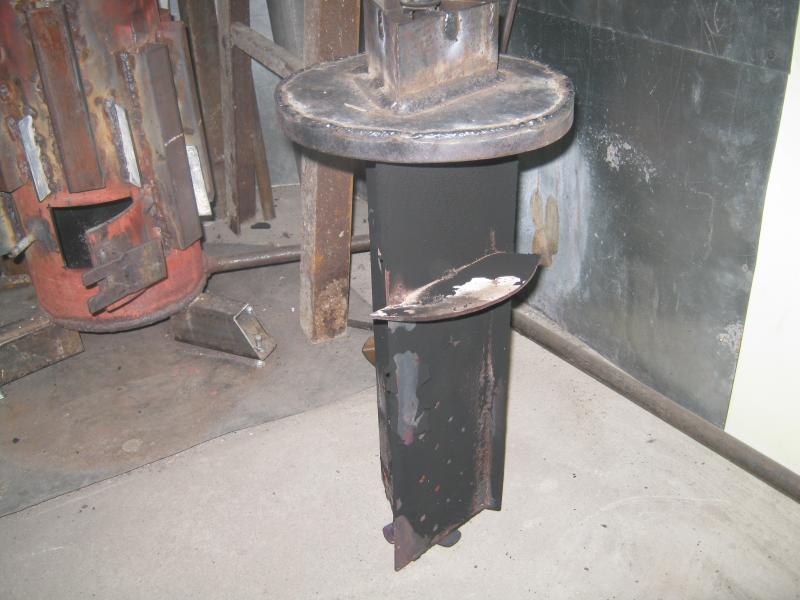

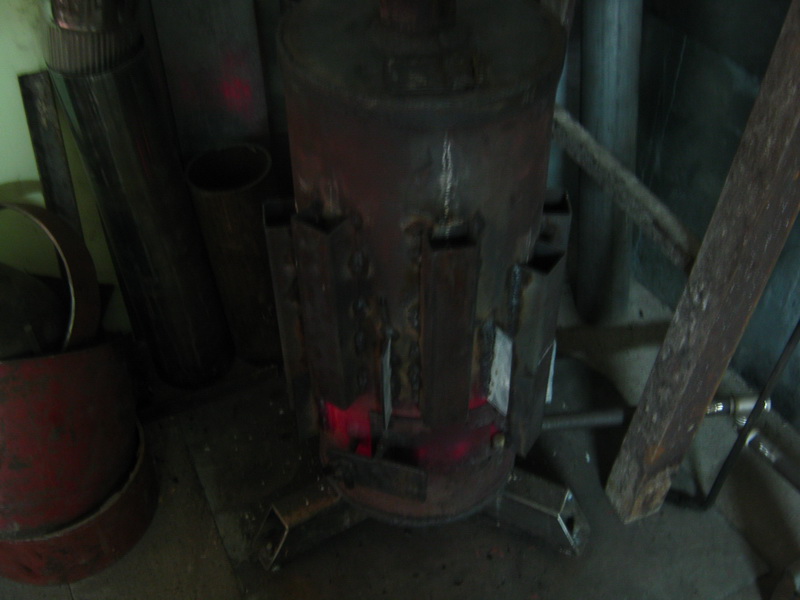

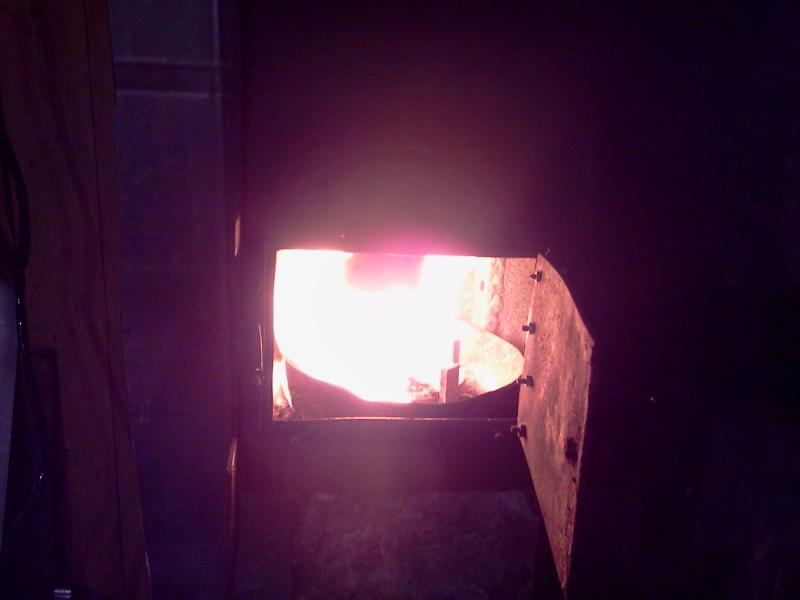

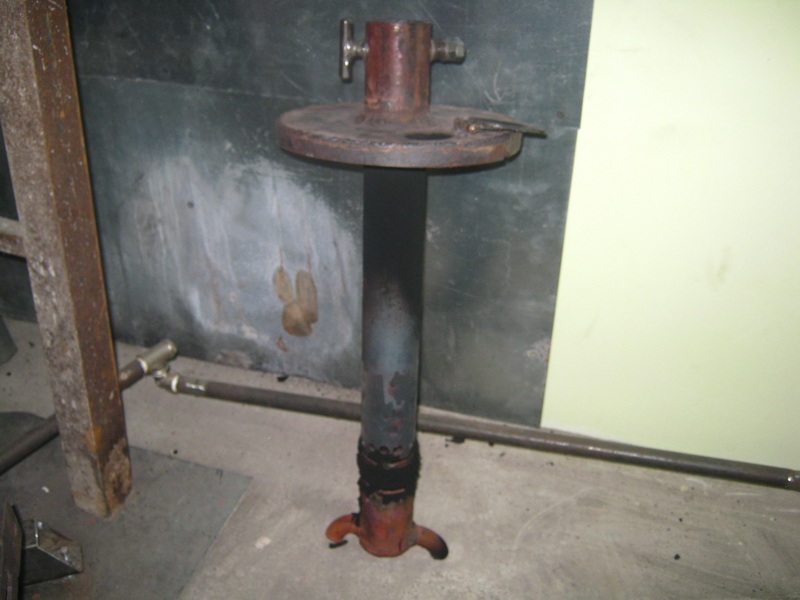

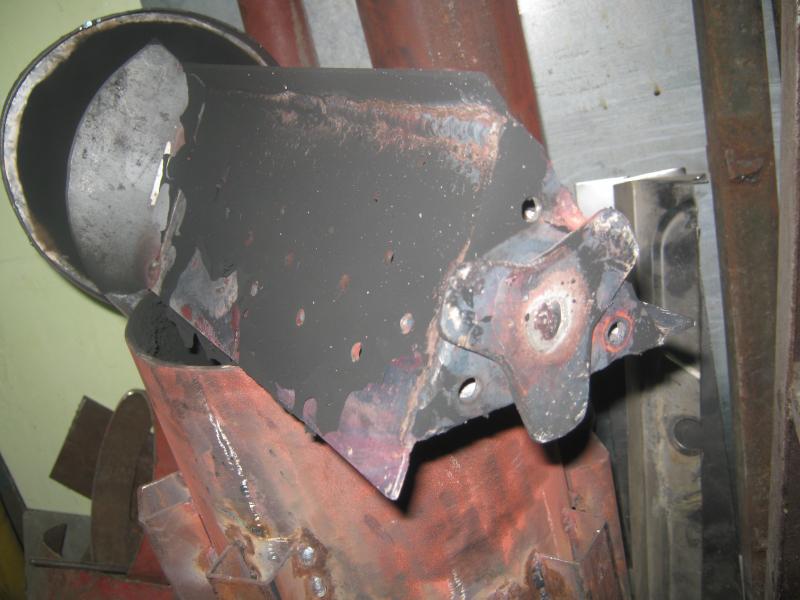

Я правильно понял, что данный дожигатель дорабатывать к моей печке не целесообразно? Параллельно треугольному был изготовлен дожигатель из трубы диаметром 57 мм. Пробовал разные варианты рассверловки, диаметры отверстий, расстояния между ними, количество рядов и т.д, но желаемого результата горения достичь не удавалось, а горение с треугольной трубой было лучше, поэтому было желание доработать именно треугольную. Вчера прочитав Ваш пост меня посетила мысль о доработке дожигателя из трубы , и сегодня я её воплотил в металле. На рабочий режим выходит минут 10-15, разогревшись горение с небольшим гулом, пламя ярко желтое и прозрачное, из трубы дыма нет, стенки печки разогреваются до малинового цвета. В таком режиме удалось сегодня погонять её 2, 5 часа, потухла за 5-7 минут, результаты на фото. Правда очень чувствительна к уровню масла, если добавить слишком много, то не хватает воздуха и из трубы валит чёрный дым, если масла мало, то печь остывает и зарастает сажей, а низ "асфальтом". Думаю что можно ещё подбавить вторичного воздуха, а в общем очень доволен. Спасибо, что подтолкнули в нужном направлении!



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

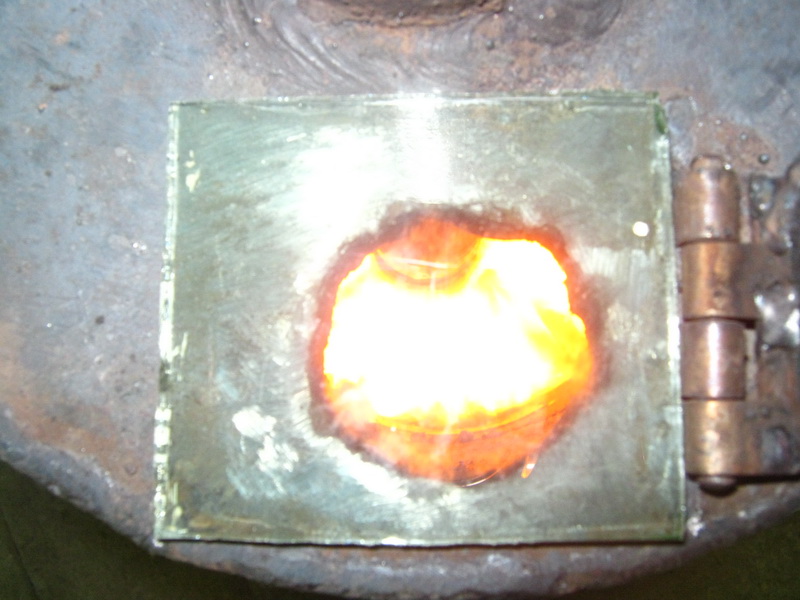

Вот фотографии, вроде всё наглядно и понятно.



Re: Новая конструкция печи на отработанном масле.

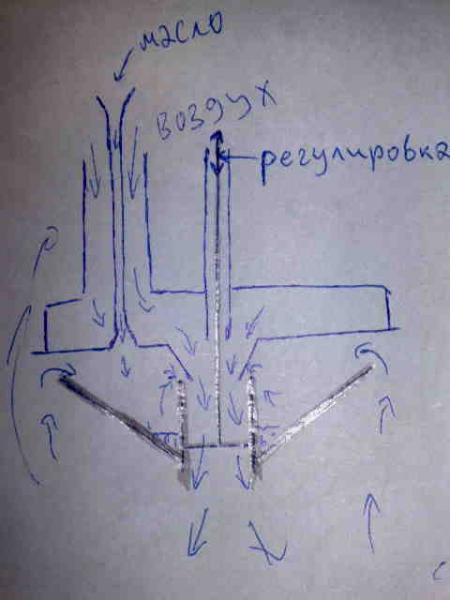

Вот придумал такую конструкция! Кто что думает? Испарительная чаша по центру имеет отверстие, в котором имеется "смеситель " газов. Чаша закреплена на стержне, который передвигается по вертикали. Передвигая чашу, получаем возможность регулировки циркуляции отработанных газов.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

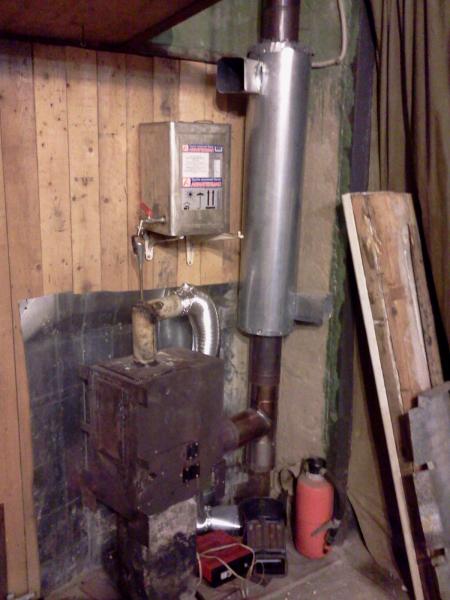

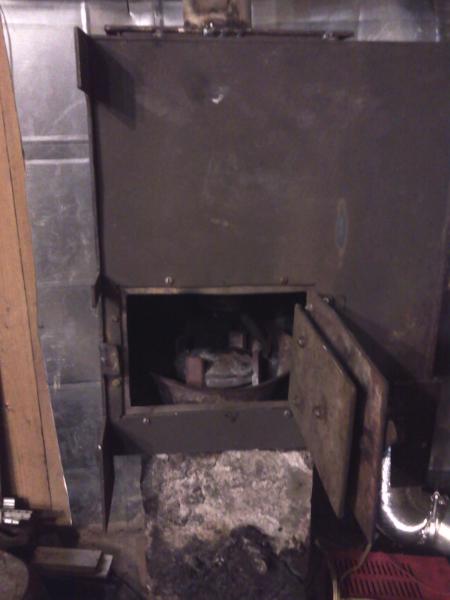

Привет всем!!!Вот недавно запустил печку на отработке. Переделана из дровяной; поставлена "на попа", внутри вертикальная перегородка (выходит добавил колено), сверху масло капает и подается по трубке (латунь 10мм) на блин, который стоит в чугунной чашке. Есть наддув. Все работает, бока малиновые. Пламя светло-желтое, из трубы виден дым (не сильно). Трубы 120 мм, высотой около 5м.

Вот выложил фото



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Всем доброго дня!
Вообще ничего не пойму, что происходит с печкой. Когда испытывал - работала как сумасшедшая, когда поставил в гараж - хренова горит, из дожигателя вылетает дым и огонь, когда прикрываешь подачу воздуха - еле еле горит. Тяга хорошая, труба 110, общая высота около 6 метров. Ткните меня носом, что я не так сделал.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Предположения:
в гараже, в отличии от улицы, есть горизонтальные участки и повороты выхлопной трубы.
Попробуй открой ворота - может тяга в трубе создаёт некоторое разряжение в помещении.
Может что отвалилось, пока таскал?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Вначале необходимо разогреть отопитель до определенной температуры, используя для этого какое-то количество солярки и ветоши, соблюдая при этом все меры безопасности. И только после разогрева следует выводить наш агрегат на рабочий режим. Возможно в печь, стоявшую на улице, попала вода. Отсыревший шлак в испарительной камере не позволит произвести нормальный запуск.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Дело скорее всего в тяге, т.е.нет нормального подсоса воздуха в гараж.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Так я так и делаю, наливаю масла около литра и саляры грамм 200 и поджигаю это бумагой. Хватало минут 10 на улице и как паяльная лампа работала, а в гараже не хочет. Вчера всё проверил и запалил, масло закипело и продолжало гореть в нижнем баке не выходя в дожигатель, а из трубы валил густой дым. На открытие и закрытие подачи воздуха она не реагировала вообще. Минут через 15-20 как рвануло и стало гореть в дожигателе, но только почти при закрытом воздухе, а открываешь и огонь с дымом вылетает через дырки в трубе.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Ворота открыты настеж!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

А когда на улице, испытывал труба таже была (на 110 и высотой 6 м. ) ? А вообще пора от ЧП избавляться .....



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Была 110 на 1.5 метра.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Хочу собрать закрытого типа, но как всегда времени нет, заготовки уже сделал.
