Re: Чертежи или схема для изготовления печи на отработанном масле.

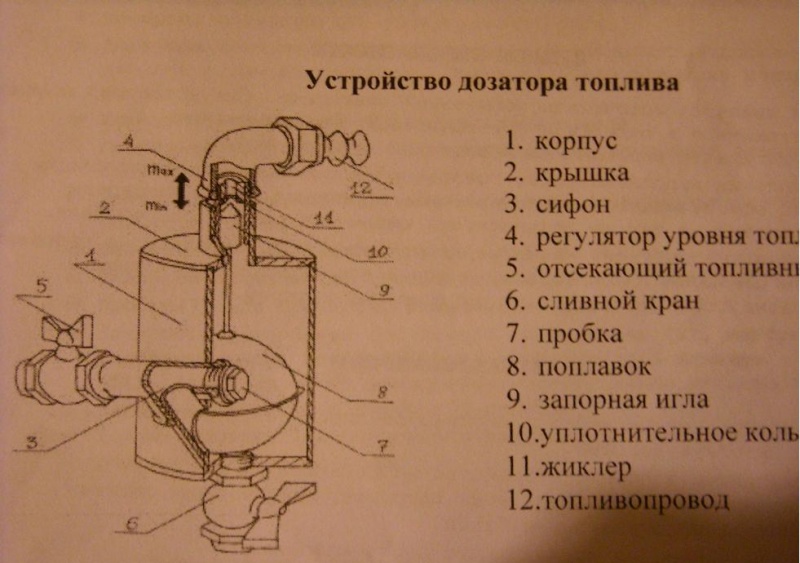

Еще забыл Очнь важный момент - перед запуском убедитесь, что уровень не может привысить максимального значения. Чтобы не допустить перелив через лючек. Это может быть смешно, но я чуть не попался И сифон как на картинках тоже обязательно ставить. Иначе когда масло в баке и в камере закончатся, то.....

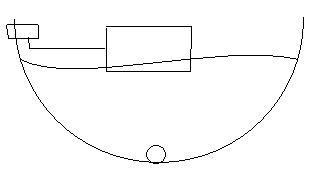

Схематичный разрез моей поплавковой камеры. Арматура от унитазного бачка. Маслостойкая!!!! прокладка внутри. Шток поплавка короткий (до поплавка от клапана 5 см). Это дает более быструю и точную установку уровня. Выход масла снизу. Промышленный вариант комплектуется краном слива воды (приварен снизу( смотри ранние миниатюры) Рисунок нутра топки - не мой. Товарисч сфотал.



Re: Чертежи или схема для изготовления печи на отработанном масле.

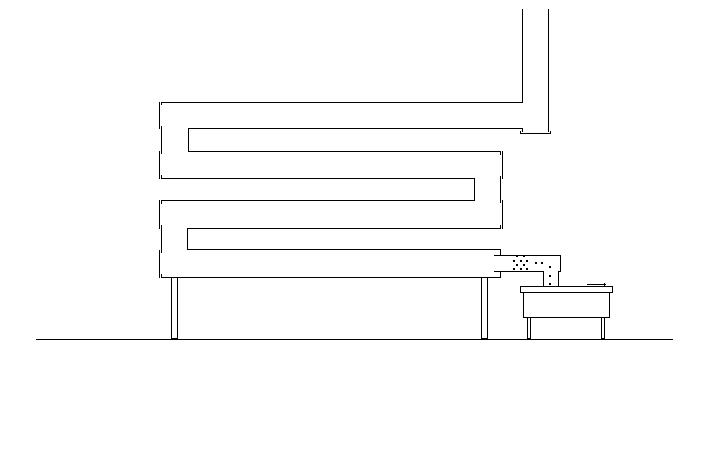

К примеру вот так:



Re: Чертежи или схема для изготовления печи на отработанном масле.

У кого-либо есть реализованные такие конструкции печей самостоятельного изготовления (как на эскизе)? И можно ли взглянуть (фото, видео) или прочитать где?



Re: Чертежи или схема для изготовления печи на отработанном масле.

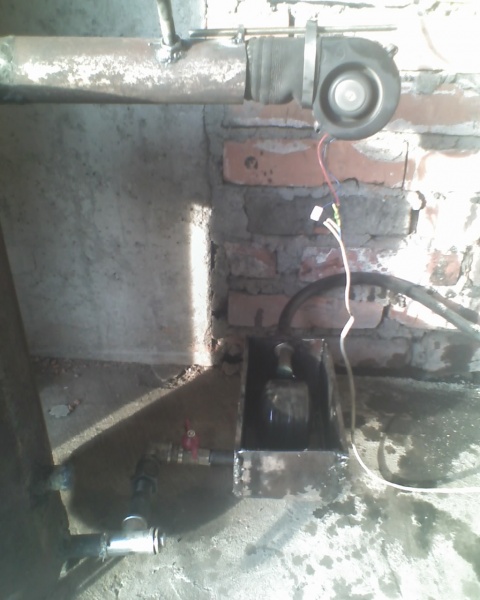

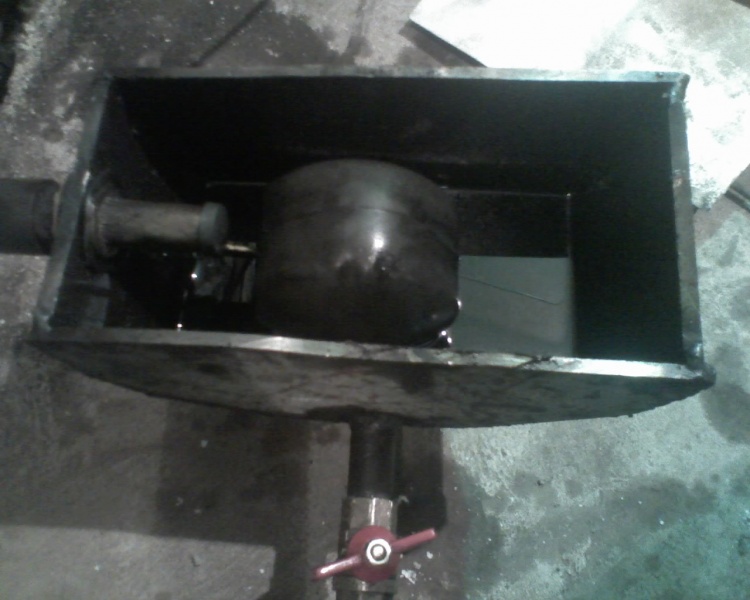

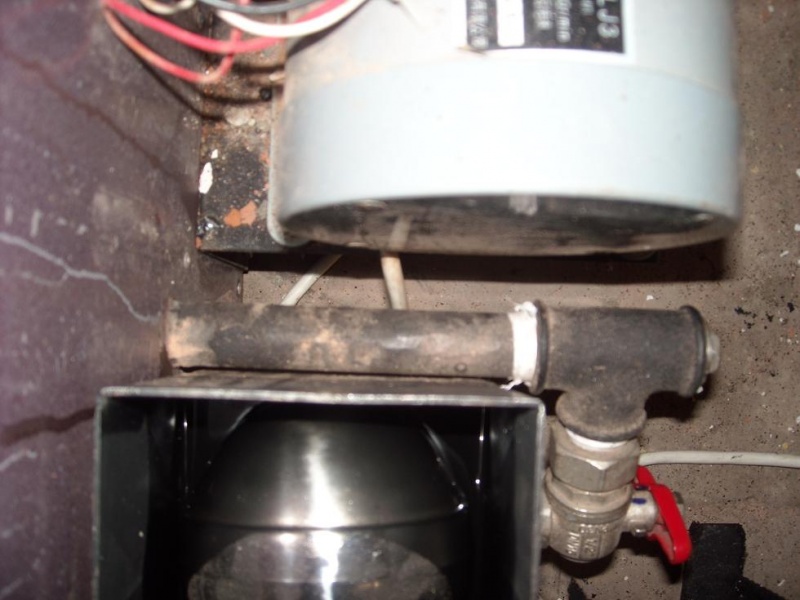

1- по просьбам трудящихся попл. камера

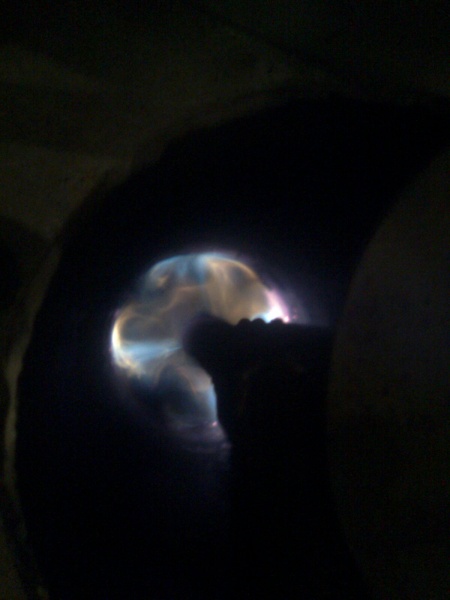

2- Номинальный режим

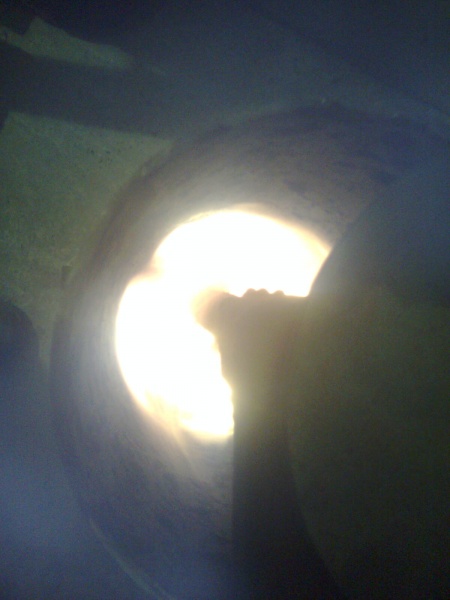

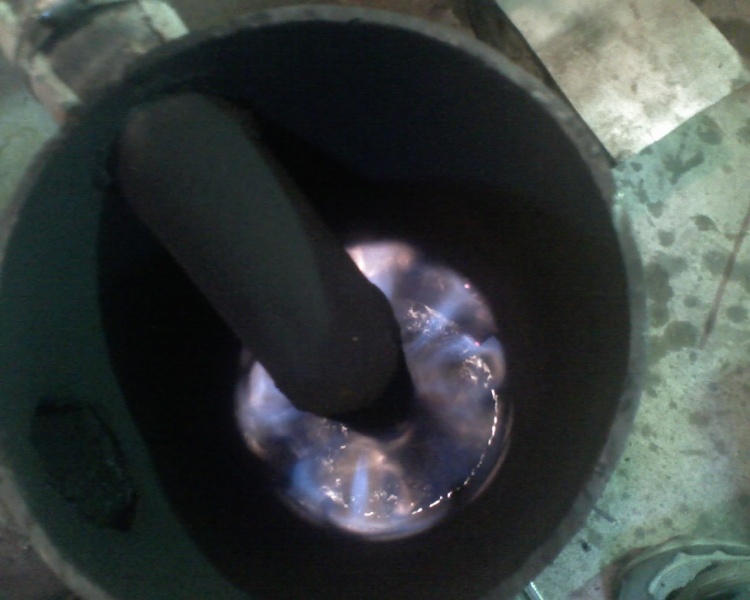

3- Ном. режим

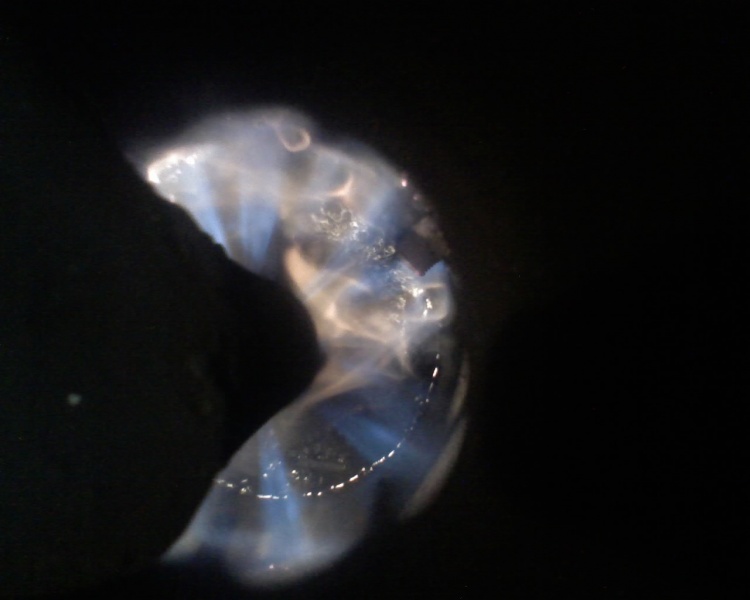

4- Завихрители

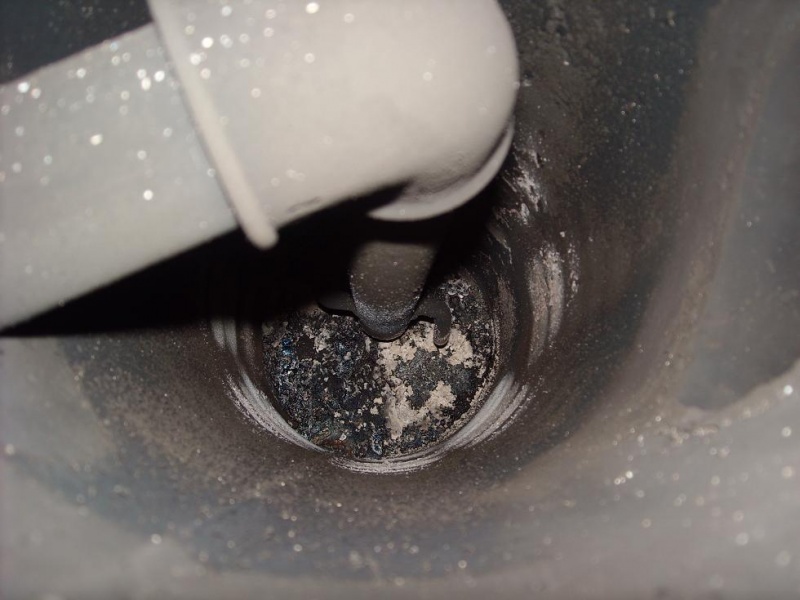

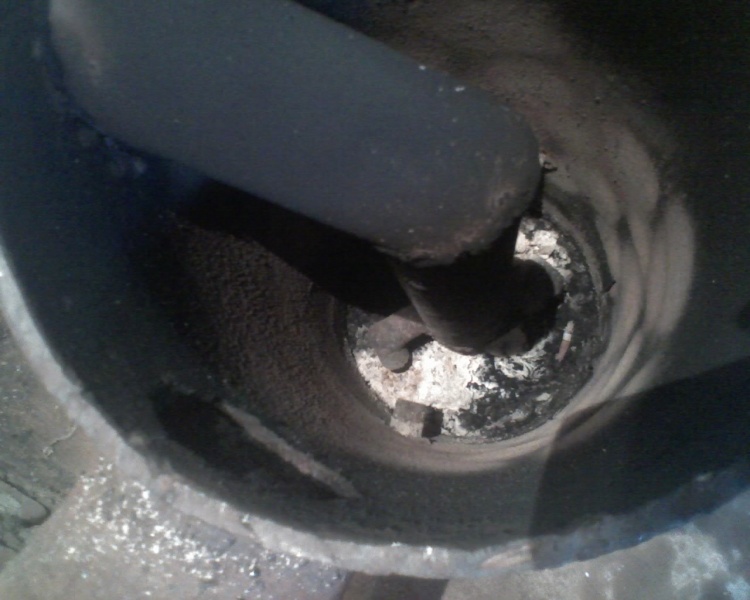

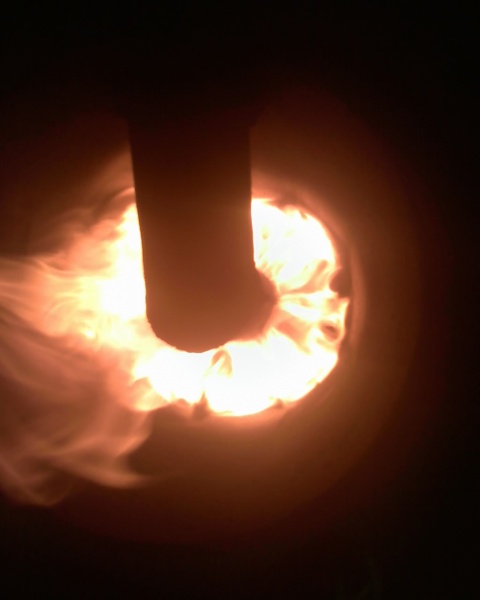

5- Так выглядело когда было много больших отверстий. И здоровенные завихрители.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Это пока только мысли.
Однажды давно видел дровяную печурку с двумя такими трубами, туда 2 м., обратно 2м.,
потом вверх. Работало.
В мыслях: Ревизии на каждом углу, чтоб чистить, на выходе возможно небольшая, тихоходная улитка, хотя замечательно если б без нее.
Думаю, дело только в высоте вертикального участка трубы.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Remix59, Вы не путаете, случайно? Дрова укладывались в трубу??? - это важный момент!
В эскизе у Вас, как я понял, отгоревшая смесь, т.е. дымовые отходящие газы уходят внутрь трубы. Или чего-то я не допонял у Вас?



Re: Чертежи или схема для изготовления печи на отработанном масле.

Нет, у печки был такой дымоход.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Тогда всё понятно.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Пересмотрев все варианты, остановился на варианте от Liar_dima. Спасибо за подробное описание, особенно за подводные камни, которые могут быть на пути изготовления. На следующей неделе начну, хочу попробовать сделать корпус использовав старый балон пропан-бутана. Осталось несколько вопросов:
1. Какой делать уровень отработки в топке?
2. Какие параметры лючка?
3. Как делать взрывной клапан и куда его применять?
Заранее благодарен за назойливые вопросы...



Re: Чертежи или схема для изготовления печи на отработанном масле.

Для 220 трубы 15мм топлива -максимум. Дальше начинается неполное сгорание. Но в номинальном режиме топлива гораздо меньше. Оно "намазано" на дно.
Лючек должен плотно закрываться чтобы небыло подсоса вздуха. Причем при неправильной настройке воздуха, через него может просачиваться дым. Уменя именно так и было до регулировки. (кстати, возможно отверстия в трубе стоит сделать 3мм).
Лючек должен быть выше уровня отработки и позволять обслуживать топку (читска, розжиг) . У F88888 есть вариант без лючка вообще, со съемной воздухоподающей трубой.
На чертеже сверху печи взрывной клапан - крышка. Если есть возможность сделать ровные края топки на токарном станке, то это может быть просто массивный лист стали. Или как на рисунке крышка с "болванкой". Все должно плотно закрываться. Перфорированную трубу можно взять меньшего диаметра. Но она должна откручиваться или сниматься. (для настройки.)



Re: Чертежи или схема для изготовления печи на отработанном масле.

Гений!!!!
Я подстроил свою по твоей методике, получилось СУПЕР!!!
Подобралось 40 отв. по 4 мм.
Тоже пришла мысль, что чем меньше отверстия, тем лучше перемешивается смесь, может попробовать 160-200 отв. по миллиметру, ведь они не засоряются при работе.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Liar_dima и remix59: Очень хотелось бы увидеть видео!



Re: Ответ: Чертежи или схема для изготовления печи на отработанном масле.

Да я не против, пользуйтесь.
Ваше право с моим мнением не согласиться.
Только две поправки:
Эта печь на отработанном масле никак не выдаст 25 квт при потреблении отработанного масла 1-2 л/час.
И КПД у нее не 80%, а меньше.



Re: Ответ: Чертежи или схема для изготовления печи на отработанном масле.

Согласен! Цифры 25 и 80 преувеличены. Скорее 10 и 33.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Имею гараж 5х8 метров, на улице температура доходит до -40 градусов, сколько таких печек на отработанном масле потребуется в гараж для эффективного обогрева?



Re: Ответ: Чертежи или схема для изготовления печи на отработанном масле.

Привет. Тоже думаю варить печку ближе к зиме..вот только может сначала попробовать сделать типа макетика что ли....в масштабе так сказать...1 к 10. Поглядеть что и как, а уж потом...и в гараж.
Вообщем, если по делу...где-то читал про печку тоже самодельную...что типа скопирована с буржуйской печи. Вообщем представляет из себя..камера сгорания-труба около метра..внизу до одной трети трубы воздушные отверстия и насыпана типа проволока что ли...свернутая "кучкой". Туда (на проволоку капает отработанное масло и когда проволока раскалена оно испаряется и горит на ней же еще больше прогревая "кучку". Отработанное масло идет самотеком. Эта камера стоит в более-менее герметичном корпусе, из которого выходит дымоход. В корпусе еще внизу есть подающий вентилятор для нагнетания воздуха в камеру сгорания. Его производительность подбирается во время работы, ориентируясь на полное дожигание (зависит от отработанного масла). Человек уверяет, что отработанное масло жрет не более 4-5 литров за день, а гараж около 150 квадратов топит. Так что можно ходить в рубахе...
Ксли кто имеет неплохой опыт изготовления печей на отработанном масле знает их подводные камни.. может подсказать РЕАЛЬНО ли это? Или же такие параметры слишком фантастичны?



Re: Чертежи или схема для изготовления печи на отработанном масле.

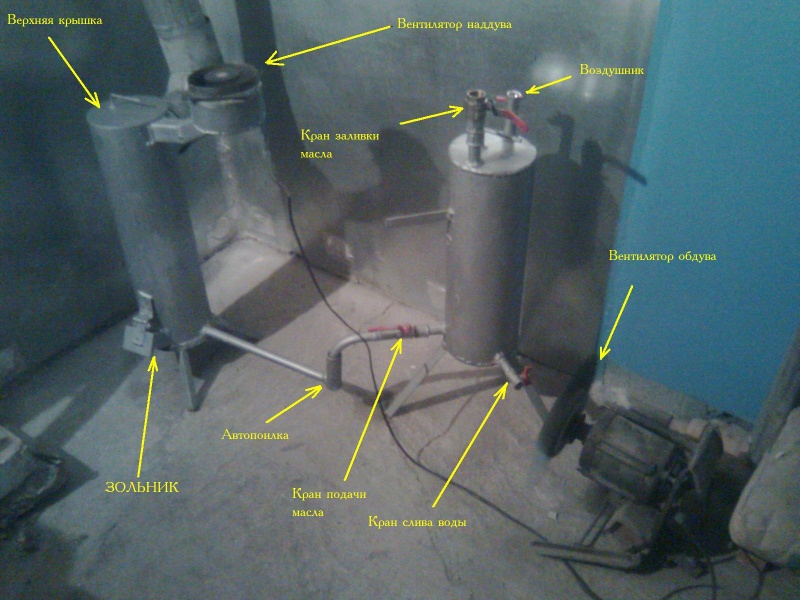

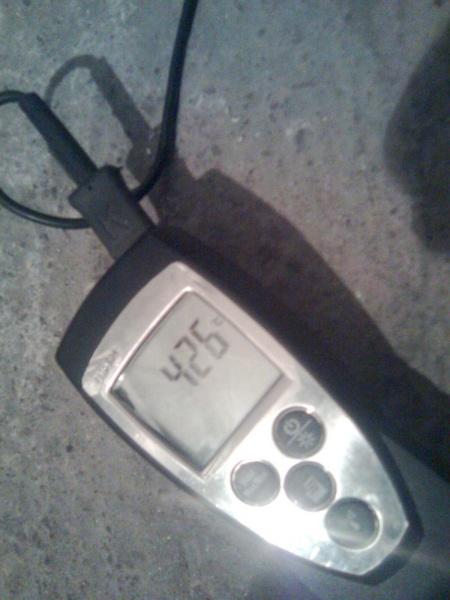

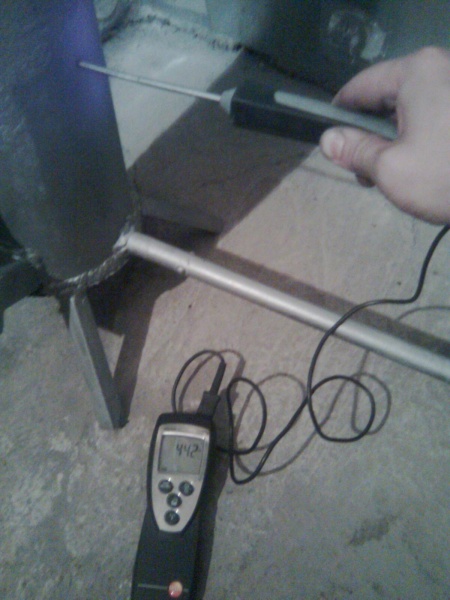

Прошли успешные испытания Печи на отработанном масле из трубы диаметром 159 мм.
Подогрева воздуха наддува нет. Подача масла - автопоилка. Диаметр дымохода - 110 мм. Мощность и расход пока не замерялся, но греет хорошо. Выходила на режим с горением синим пламенем - такой режим не понравился - пламя всего на 1-2 уровнях отверстий, пламя на дне пропадает, при этом дно печи, на котором испаряется масло перестаёт прогреваться, испатение уменьшается, синее пламя переходит в красное. Стабильного режима не получается.
Настоил печь на горение красным пламенем на 3-4 уровнях отверстий. Выхлоп абсолютно бездымный. Фото прилагаются.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Начал печку делать из пропанового балона. А у балона дно то круглое, может оставить выпуклость или будет хуже?



Re: Чертежи или схема для изготовления печи на отработанном масле.

Классный аппарат! Расскажи по отверстиям и завихрителям.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Дно выпуклое вверх?
