Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

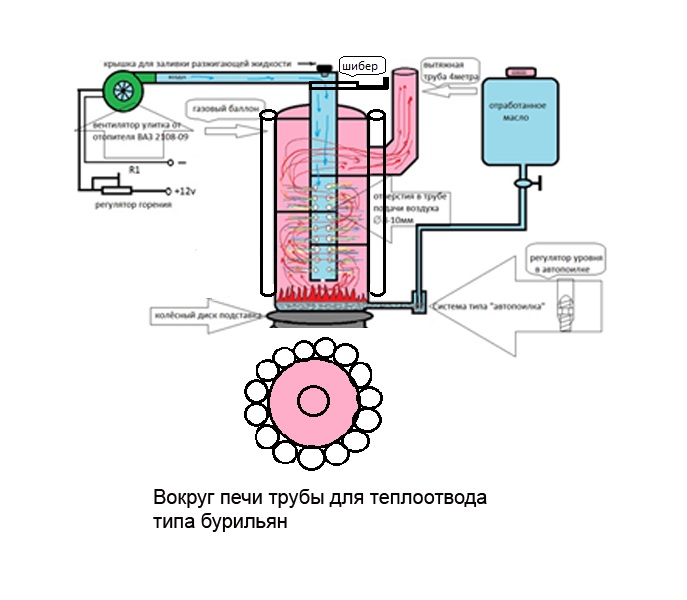

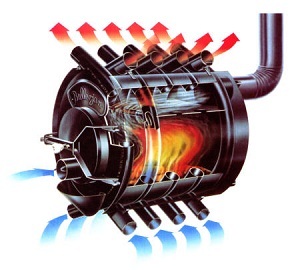

Доброго всем времени суток. Чтобы отдать как можно больше тепла и с экономить топливо? не стоит очень сильно заморачиваться - достаточно применить метод конструкции бурильян. Точнее окружить печь вокруг приваренными трубами.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Хорошо-бы так просто, но у конструкций типа булерьян высокой квалификации не только разработчик, но и терпеливый классный сварщик, способный победить все это канительное сплетение труб. Съем тепла производиться не от окружающей поверхности, а из зоны интенсивного горения.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Точно не у меня подсмотрел

Не советую делать трубы во всю длину корпуса печи.
У меня сделано (как и теплообменник на котле) начиная с высоты "напротив второго ряда отверстий над дожигательным диском" и до верху.
Такая конструкция обеспечивает более быстрый выход на режим (тухнет в испарительной камере)
Практика показала, что при диаметре трубы 200 мм и высоте 800 одного ряда труб мало - на среднем режиме стенка более 70 град....
При данных параметрах два ряда работают оптимально.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Куда проще приварить пластины необходимой длины и обернуть листом стали (я бы предпочел тонкую нержавейку - красиво будет). Стык кожуха посадить на заклепки.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Если производство массовое, то длинные сварные швы - не проблема.
Вот тут есть видео работы "михалыча" у знакомого на производстве так сварного робота ключут :) смотреть на 00:45

Кореспондент ерунду конечно несет, но принцип работы печки такой же как у бутакова.



Еще одна печка, из трубы на 133мм

Приветствую!

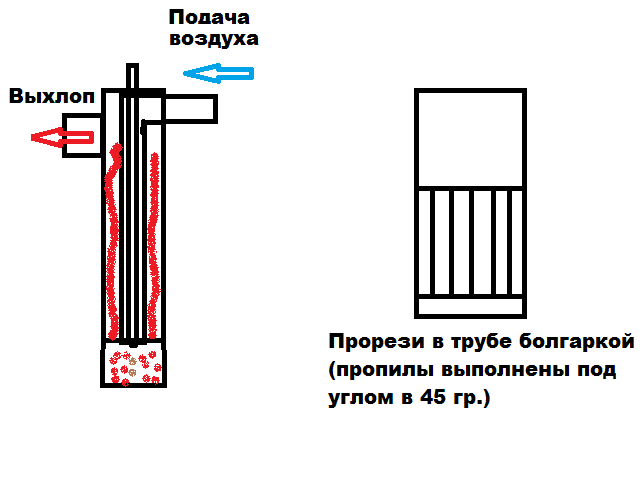

Эскиз в приложении.
Высота трубы 1 метр, внешний диаметр 133
Труба наддува 57мм

Внизу к трубе наддува в 4мм от края приварен диск.
Выше диска на 2мм начинаются прорези болгаркой, пропилы выполнены под углом 45 градусов, всего 16 пропилов на высоту 4см диском 1мм.
Площадь всех пропилов получается 16*40*1= 640мм2.

Внизу в торце трубы 2 отверстия для подачи первичного воздуха, но дует воздух не прямо на пламя, а направлен в край камеры под углом (приварены 2 направляющие которые при поджиге пламя закручивают).

Подача масла верхняя, при впрыскивании большой порции отработки включается режим самолета (страшно гудит и пламя на метр поднимается прямо до выхода из трубы (тоже самое происходило, если в трубу падала капля воды с крыши (испытывал печку перед гаражом)

На экономичный режим пока вывести не удалось, так как нужно утеплять первичную камеру, но пропилы под углом 45 градусов оправдали себя.

P\S собрал такую конструкцию по просьбе знакомого, но в свою печурку теперь тоже кое-какие изменения внесу :)



Re: Еще одна печка, из трубы на 133мм

У Кирила так сделано, работает на ура. Сделай высоту пропилов поменьше и подавай масла поменьше, воздуха надуваемого поубавь и будет тебе счастье! Можно высоту пропилов сделать регулируемую, у Кирила и такой дожигатель есть.



Re: Еще одна печка, из трубы на 133мм

При способе порционной подачи топлива не следует превышать величину срывающую максимально допустимый устойчивый режим горения.
Устойчивой работы на разных режимах (в том числе и на наиболее экономичном) можно добиться используя регулировку подачи первичного воздуха и регулировку площади окна подачи воздуха на горение.
Как решил вопрос с чисткой ? Видимо придется устанавливать доп. емкость с овальным дном, возможно снимаемую снизу или съемное днище .



Re: Еще одна печка, из трубы на 133мм

На счет регулировки по воздуху - так и хотел сделать ШИМ уже готов, лежит на работе.

Вопрос с чисткой - сделал разрезное дно, оно очень плотно без зазоров садится на основную трубу, правда заметил один минус, из-за которого придется все переделывать и добавлять чашку внутрь. Не выходит на режим из-за охлаждения дна, на которое капает отработка.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Всем доброго времени суток! Я хочу сделать печку. Подскажите пожалуйста, для чего нужно уплотнительное кольцо на нижнем баке? Обязательно нужно половинки нижнего бака подгонять плотно друг к другу? Есть ли различия между круглой печкой и прямоугольной?



Re: Еще одна печка, из трубы на 133мм

У меня тарелка , на которую капает масло, стоит на половинке огнеупорного кирпича . Как в печке Мастератти . Хорошая термоизоляция тарелки от дна печки и она разогревается докрасна за 5 минут ....



Re: Еще одна печка, из трубы на 133мм

Вспомнил, что в гараже остались куски 430 нержавейки, толщиной 2мм.
Наверное тарелочку из нее сделаю, остается только вопрос: какое же расстояние поставить между тарелкой и торцом трубы дожигателя.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

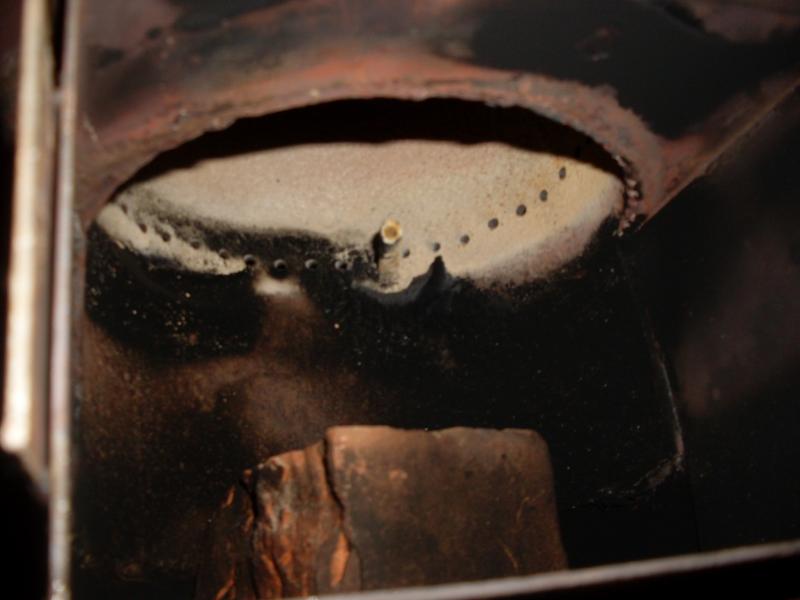

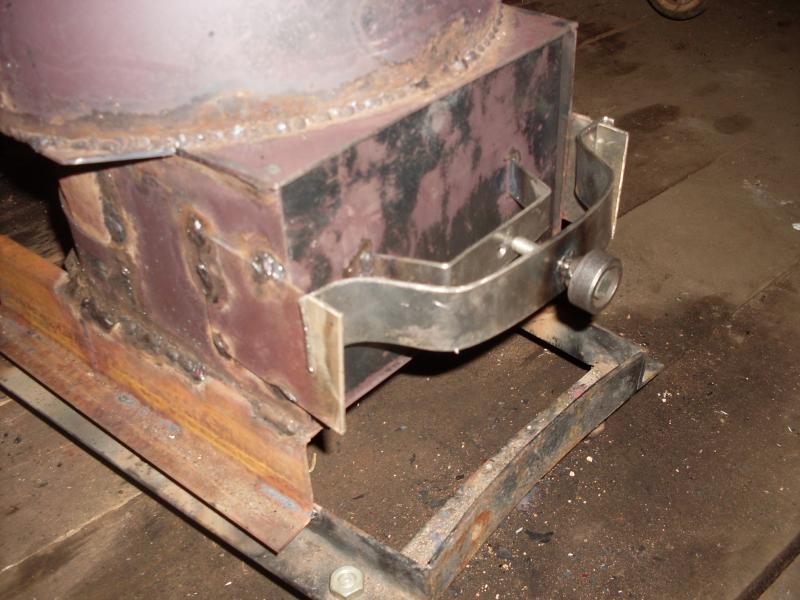

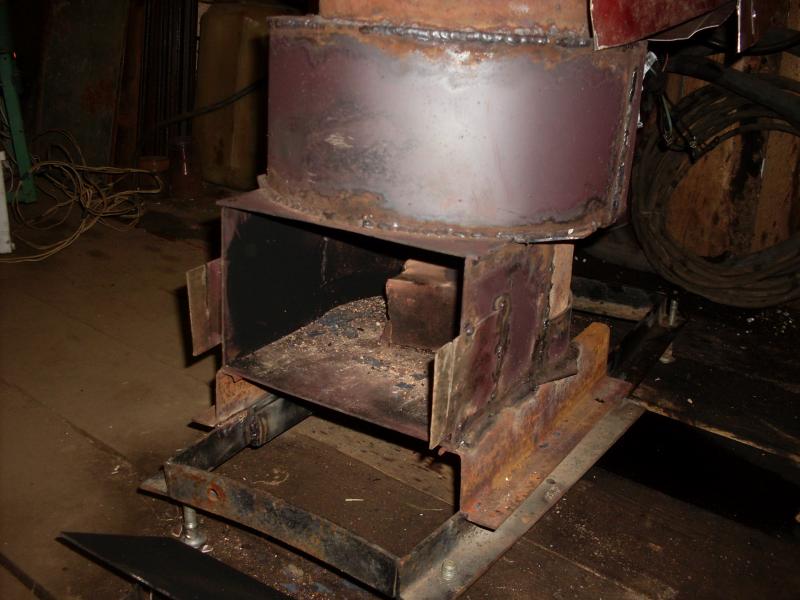

Уплотнительное кольцо нужно для быстрого гашения печки. По моему лишний геморой. Сделайте нижнюю емкость в виде выдвижного квадратного ящика. Размеры 350*350*200. Будете сжигать не только отработку и легко чистить. А подачу масла лучше сделать через сосуд Мариотта и капельницу медной трубкой. Обогнув трубку вокруг дырявой трубы и заведя ее через дополнительное отверстие, обеспечите подогрев отработки. Доработано и проверено пятью годами эксплуатации. Удачи!



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Добрый день. Не ругайтесь сильно. Прочитал ветки про печку - собрал чудо.


На трубе 90мм 44 отверстия 4мм. Дымоход 160мм. Горит только с феном на подаче воздуха, а делал как печь без наддува. Объясните, что не так?. Не смог разобраться - как осуществляется подача масла, в чашку или на дно капает? И не понятна мощность, надо чтобы 36 квадратов обогрело, высота 3м. Разница между ними существенна? Надеюсь на ответ. Спасибо.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Можно поподробнее про выдвижной ящик? Как эта конструкция выглядит?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Как у Вас в столе. Направляющие и полозья из уголка (по моему 45) сверху.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Спасибо Вам за совет!



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

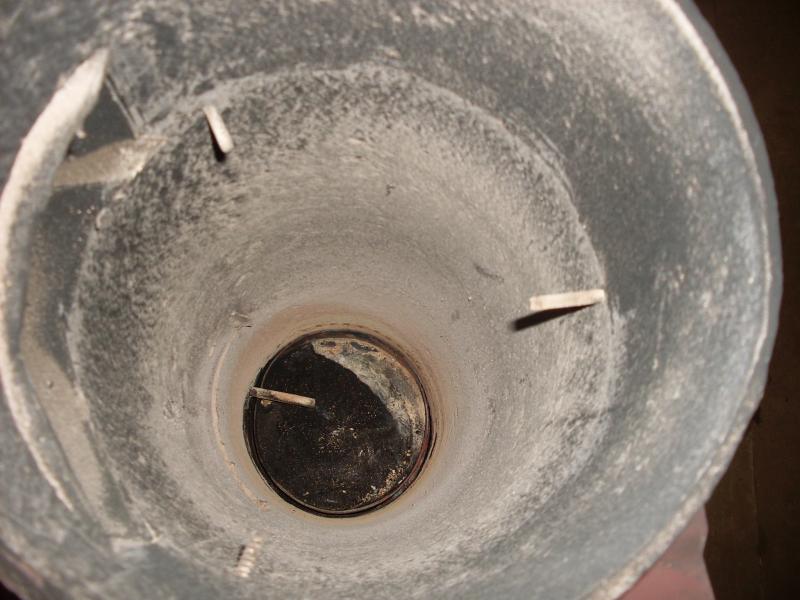

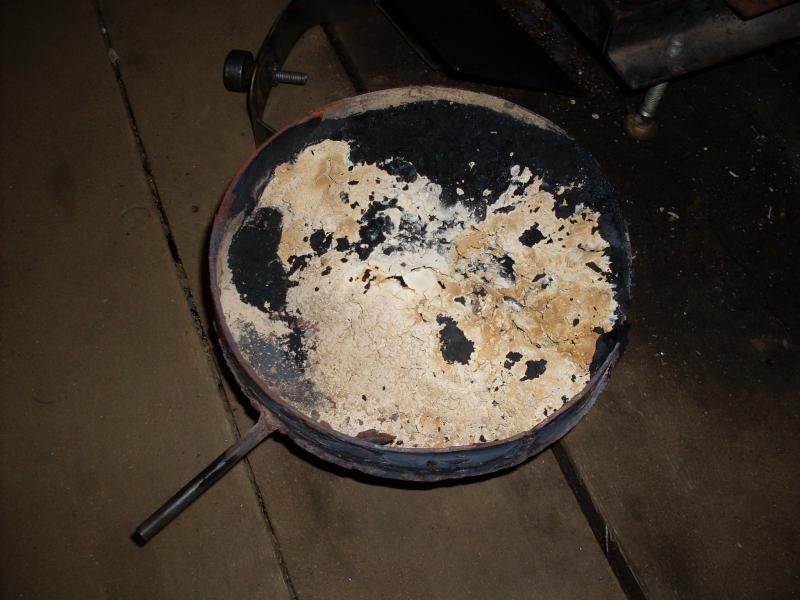

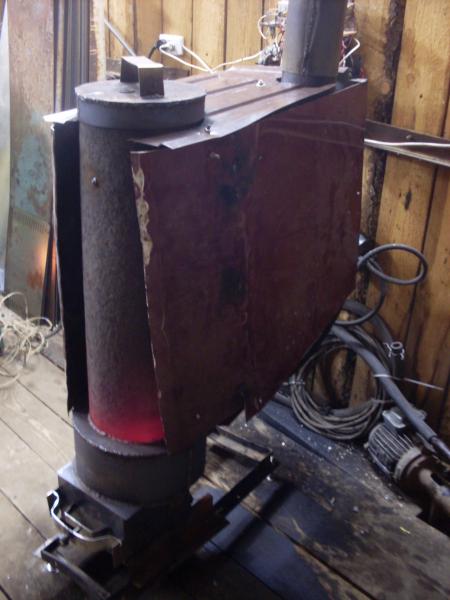

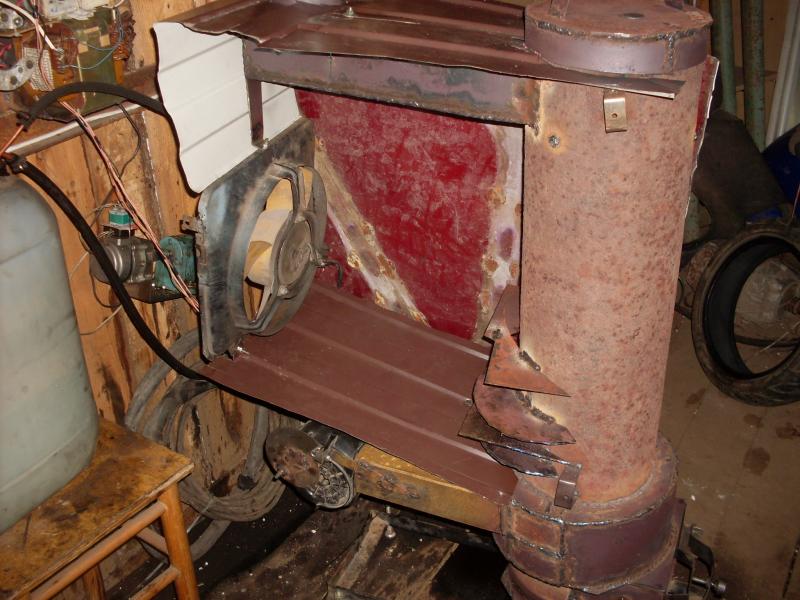

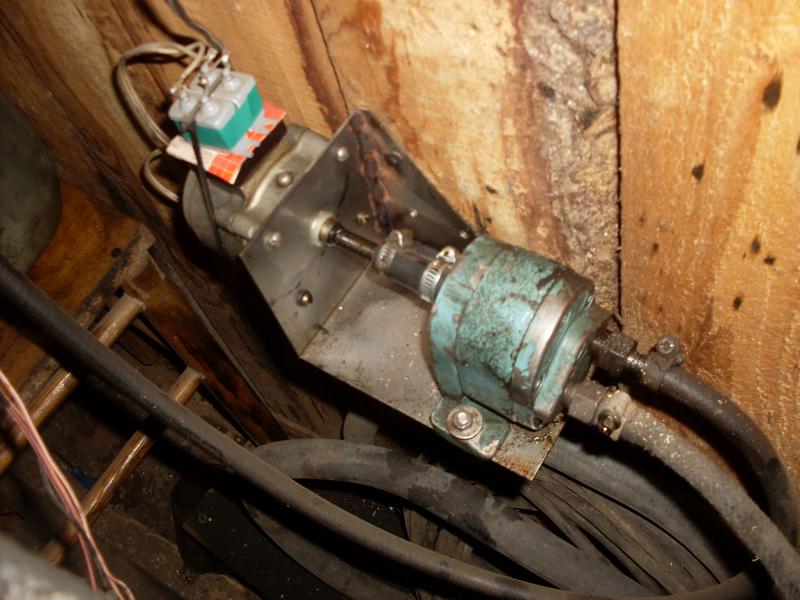

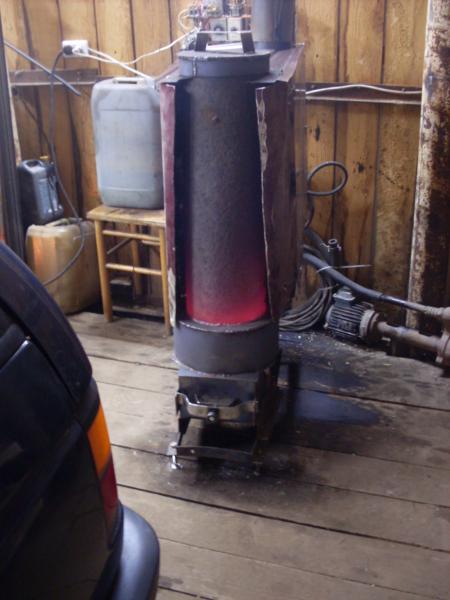

Представляю к обозрению свою очередную конструкцию . Печь изготовлена из толстостенной трубы 218 мм. и высотой 800 мм. Наддув посредством вентилятора отопителя ваз 2108 , обдув - вентилятор радиатора той же машины . Напряжение питания на обоих понижено до 5 и 7 вольт соответственно . Подача масла - порционная шестеренчатым насосом , управляемая реле времени . Масло подается по трубке на сковороду , где и горит . Сама конструкция похожа на обогреватель от МАСТЕРАТТИ . Расход масла 1 - 3 литра в час .



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Подача масла идет сбоку по трубке чуть ниже отверстий дожигателя ?
Дожигатель такой я уже где-то видел, надо попробовать у себя на 133 трубе так сделать :)



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Сама конструкция похожа на обогреватель от МАСТЕРАТТИ . Расход масла 1 - 3 литра в час . У меня вопрос - сколько отверстий, диаметр и на какой высоте от сковородки. Или все оставлено как у МАСТЕРАТТИ?
