Печи на отработанном масле своими руками

Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Спасибо за помощь-тоже думал, что надо увеличивать количество отверстий, но чтобы так много, даже и подозревал.
А вот как добиться более равномерного нагрева-мне пока неясно. В ближайшее время поэкспериментирую-а там видно будет.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

А крепить его и не надо, я про шнур асбестовый, просто надо с одной стороны намазать поверхность солидолом и плотно прижать, потом протопить и шнур приварится.
Я у себя так делал.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

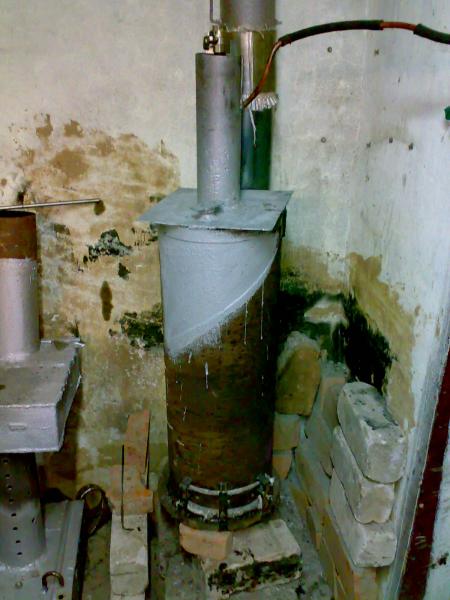

И вот наконец-то появилось время и я здесь. Времени катастрофически не хватает, то работа, то командировки. Сейчас я в отпуске и два дня не вылезал из гаража, мастерю и дорабатываю печку. Но что-то пока толком не получается: то коптит и чадит, то толком не горит. Не могу подобрать нужные ТТХ дожигателя. Вот сама печь. Подача масла верхняя.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

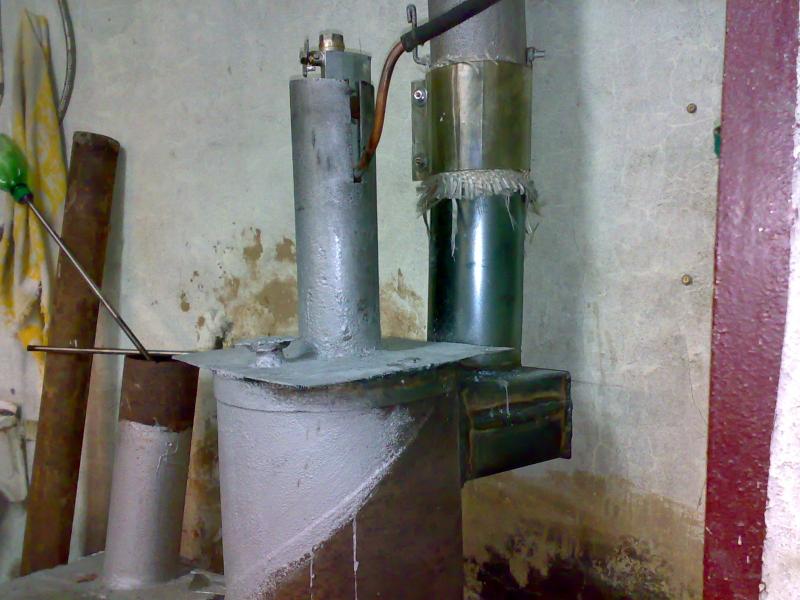

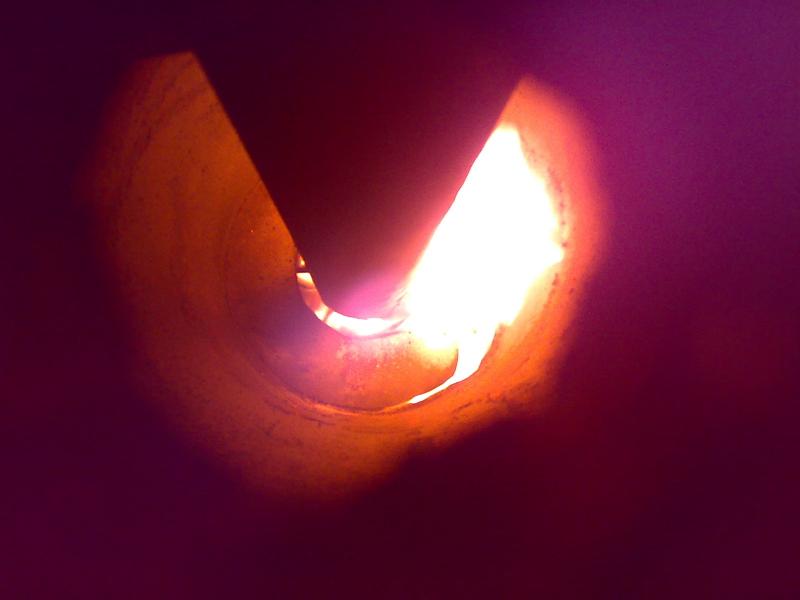

Дожигатель диаметром 90мм. В торце приварена труба 3/4, по ней стекает масло и три отверстия, диаметром 5мм. С количеством и диаметром отверстий замучился экспериментировать - никак не хочет гореть как надо. Или дымит или горит только с одной стороны, причём всегда по разному, равномерного горения по кругу нет. Вот фото.

Начинал с диаметра 4мм. И остановился на 12мм., а количество от 20 до 54 штук, сейчас их 46 на 12мм. Пробовал и с наддувом и без него - эффекта нет, уже и разделительный диск поставил и дожигатель опустил до 50мм и подачей масла регулировал - нет и всё



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

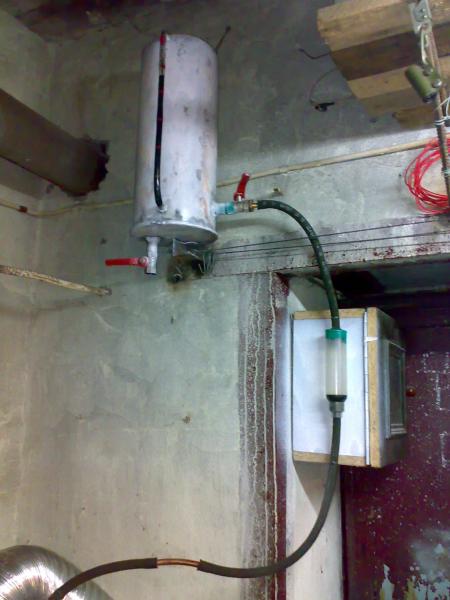

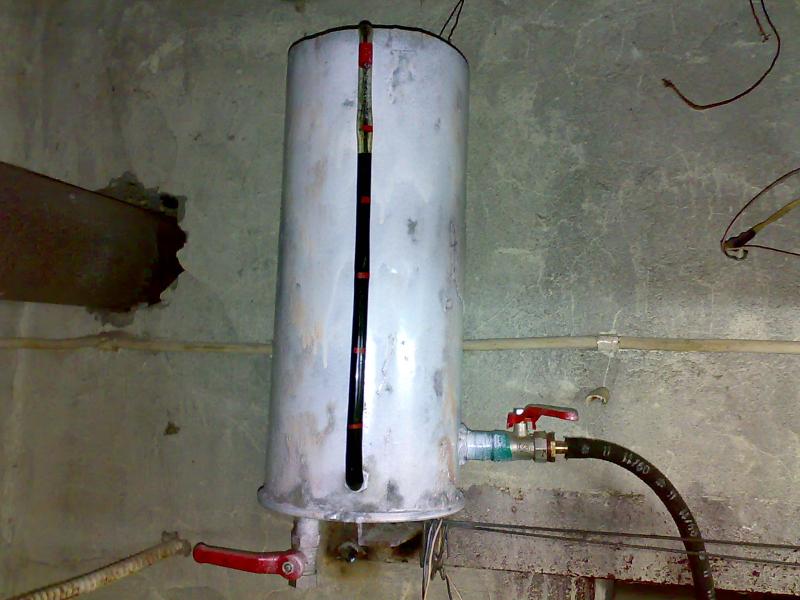

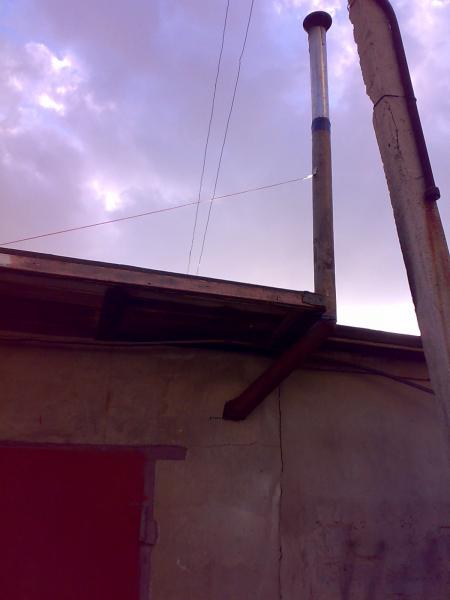

Вот вся моя конструкция. Маслобак, капельница и т.д. Но надо уже менять дожигатель, весь заварен переварен. Может кто подскажет, что нибудь?:-):-)



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Вот, думаю, здесь ответ вы найдете http://www.termoportal.ru/forum35/thread742.html



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

У меня 40 отверстий по 3 мм по вертикали, 4 на торце по 2 мм и 2 отвода. "Завехрители" под небольшим углом к поверхности масла, на торцах заваренные и просверленные по 2мм+ первичка, регулируемая шаровым краном, горит нормально по кругу, только на режим долго выходит..
Совсем забыл про улитку - она от ваз 08, питается от зарядного устройства. Скажи, пожалуйста, а от чего у тебя емкость для наблюдения за струйкой?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Почти также пробовал, не совсем конечно, но похожее было - эффекта всё равно нет, как ожидалось Уже и не знаю что делать, вроде бы должно, а ................................

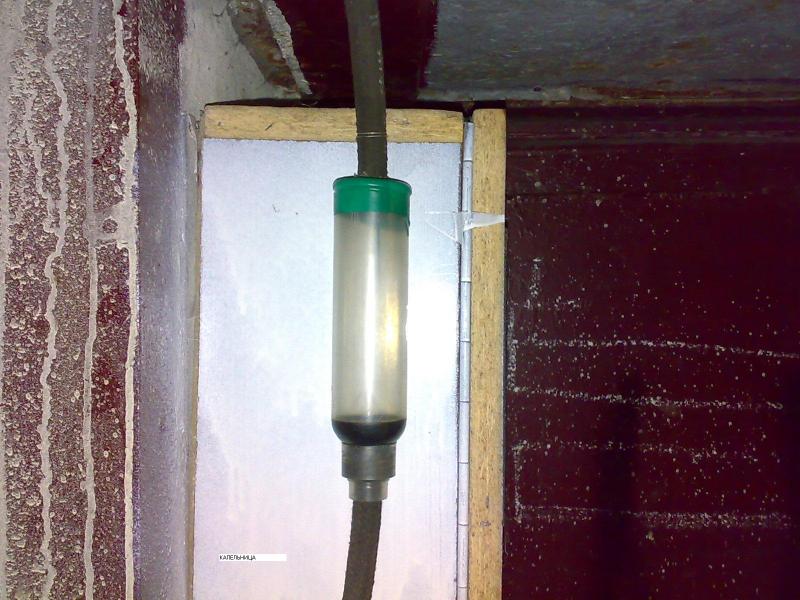

У жены забрал баночку из-под какой-то косметики, работает нормально, главное видно, как масло течёт или капает.

Когда включаю наддув - горение потихоньку затихает и прекращается, хотя по идее должно быть на оборот Я уже не знаю, что сделать.

Вообще хотелось бы, чтоб печь работала без наддува, но пока ни так, ни так.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Долго изучал форум, все читал, думал, какую печку изготовить. Решил сделать из пропановского баллона. Получилось все с первого раза, я очень доволен.
Мужики, большое спасибо за ваши разработкиТеперь, что было сделано.
Дожигатель 110 труба, разделительный диск толщиной 10мм, расстояние от диска до стенки баллона, приблизительно 3-5мм, от дожигателя до диска 25мм. Расстояние ото дна до диска 110мм. Отверстия 3мм, первый ряд 50шт на расстояние 10мм от поверхности диска ,второй ряд 40 шт на расстояние 40мм от первого ряда, третий ряд 15 шт на расстояние 40мм от второго ряда, четвертый ряд 10шт на расстояние 40 мм от третьего ряда. Используется надув с регулировкой частоты вращения. Подача масла нижняя с дозированной подачей масла. Насос НШ маленький валялся давно с какого-то станка, приводится в движение от стеклоочистителя. Питается 5 и 3 вольтами . При 5в 1литр/ч, при 3в 600г/ч. Полукруглое дно было отрезано и взамен был приварен прямой лист из нержавейки, толщиной 3мм. Внизу лючок для чистки, из трубы 80x80 (закрывается герметично). Печь выходит на режим минут за десять, в начале горит синим пламенем, по мере выхода на режим цвет меняется до соломенно-синего. Расход на насосе стоит 1л/ч, пробовал переключать на 600г/ч - оказалось маловата для нормальной работы печи. Гараж 6,5x5,5 из рифленки , утеплен 40мм пенопластом. При -17 за бортом в гараже +28- 30 градусов за 1,5 часа и при этом печь настроена на минимальную мощность. Честно, это лишку:-)Сейчас думаю сделать печь из 200мм трубы, толщина стенки 8мм, высотой 1100мм и перевести печь на расход 600-500г/ч. Мощности для моего гаража из пропановского баллона получилось с избытком. Трубу уже привез, разделительный диск хочу попробовать сделать из нержавейки 6мм, не знаю, что получится?



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Чертеж можно? Если не затруднит.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Надо еще почитать, как его сюда вставить
Если очень нужно скинь свой емайл, завтра отправлю.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Как на меня, то масла мало!



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

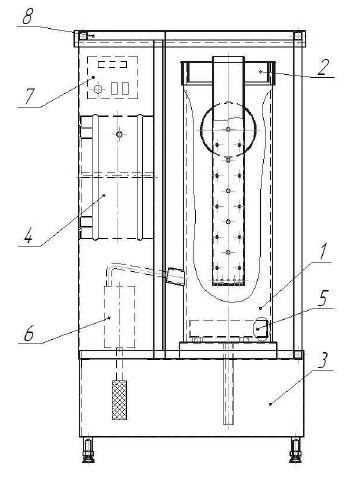

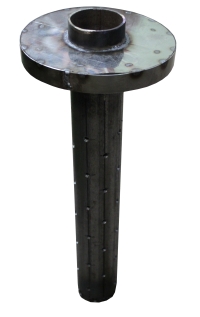

С первого взгляда бросается в глаза много воздуха - 46 отв. на 12 мм. И попробуй сначала запустить печь без разделительного диска , а когда будет работать достойно , уже можно диск прилаживать . Вот картинки , промышленная безнаддувная печь (НТ 603 ) , там всего 20 отв. на 8 мм. , диска нет . Просто и надежно ... Масла много - тоже плохо : залей 200 гр. соляры , зажги , и включай свою капалку , но не на полную силу .



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

В такой ситуации я бы попытался устранить влияние наддува на балансировку капельницы, когда давление создаваемое внутри дожигателя передается по трубке подачи масла. Возможно поможет вывод трубки подачи масла чуть за пределы дожигателя. Или вообще сменил бы систему капельной подачи на верхнюю подачу маслонасосом.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Видео работы печки в режиме розжига



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Видео работы печки
Работа при расходе 1л/ч [URL=" - YouTube[/URL]



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Увеличил количество отверстий до 85 и рассверлил одно в торце на 4,5мм.Пламя стало почти синим, но оно пульсирует - горение не стабильное, нагревается хуже. Подскажите, в чем может быть причина такого поведения, мне кажется что много первичного воздуха.



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

Печь, вышла полностью на рабочий режим



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

nikolai74, Спасибо за чертеж!!!!!!!!!



Re: Чертежи или схема для изготовления печи на отработанном масле. Часть 3.

В торце не надо было, там символически пару отверстий оставить и тоже 3 мм.
