Печи на отработанном масле своими руками

Re: Чертежи или схема для изготовления печи на отработанном масле.

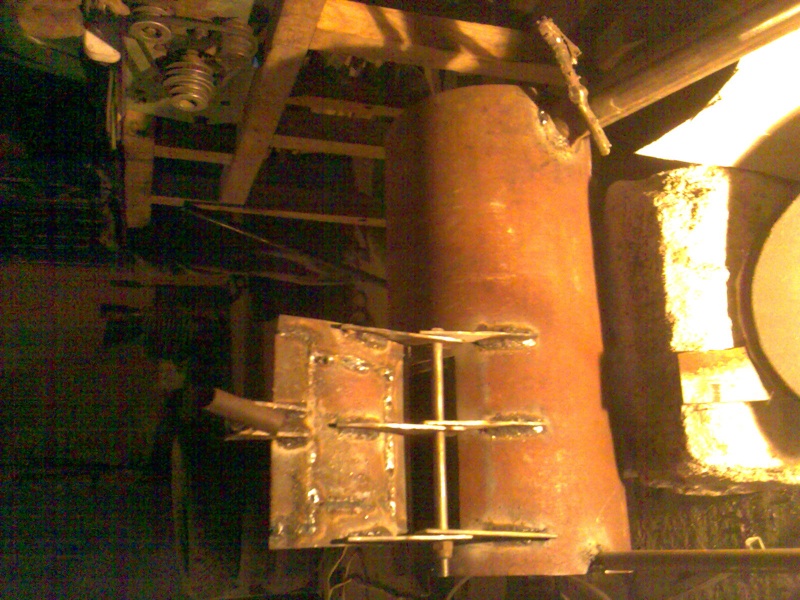

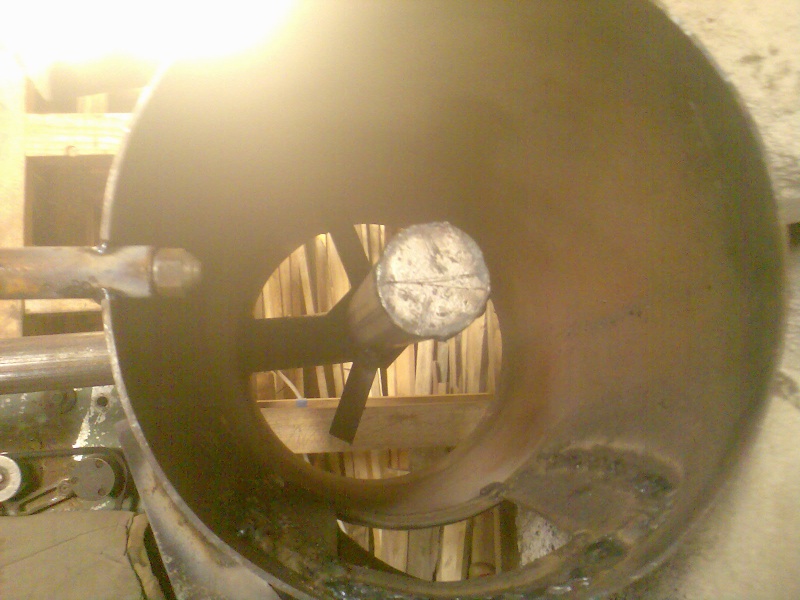

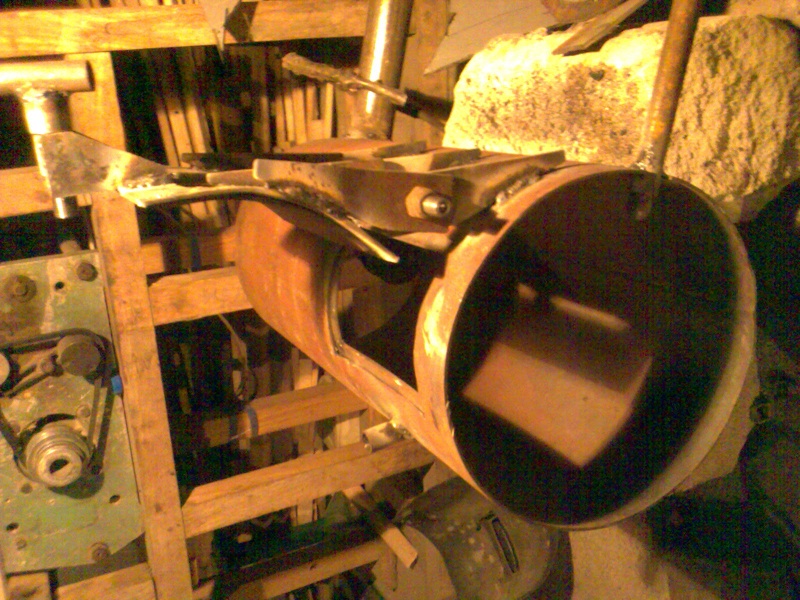

Фото механизма прижима дверок и вид снизу. Фотографии сделаны на телефон вечером, так что качество не очень..



Re: Чертежи или схема для изготовления печи на отработанном масле.

А подача работет по принципу сообщающихся сосудов, насколько я понял, да?



Re: Чертежи или схема для изготовления печи на отработанном масле.

Да, только не забудь про "сифон". Я выкладывал чертежи в предыдущих миниатюрах.



Re: Чертежи или схема для изготовления печи на отработанном масле.

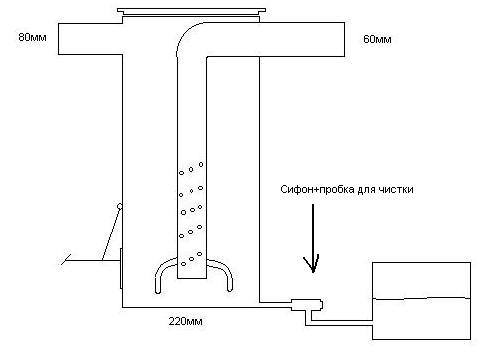

Насколько я понял, сифон надо делать по нижеприведенной схеме:



Re: Чертежи или схема для изготовления печи на отработанном масле.

Сифон - часть системы, которая всегда заполнена маслом, и предотвращает подсос воздуха через топливоподающую трубку, или наоборот попадание продуктов горения в попл. камеру. С помощю него легче регулировать высоту камеры, снабжен пробкой для прочистки.



Re: Чертежи или схема для изготовления печи на отработанном масле.

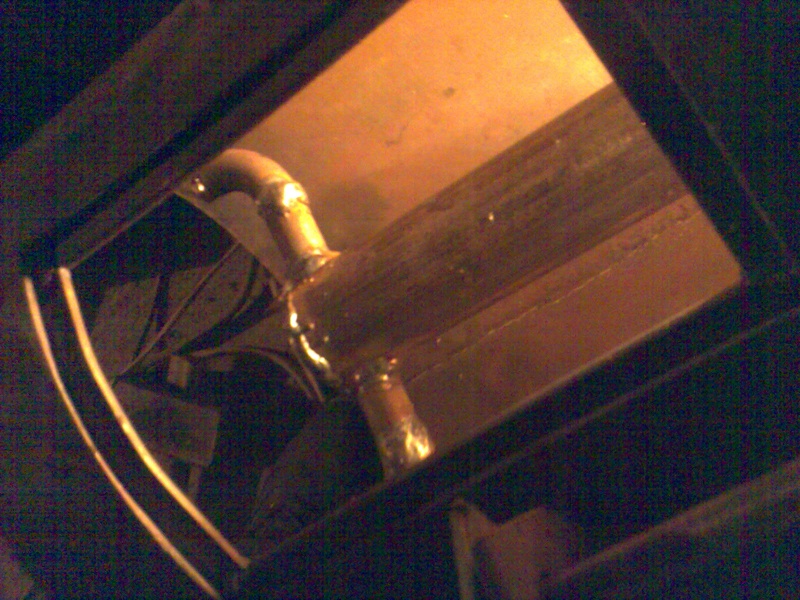

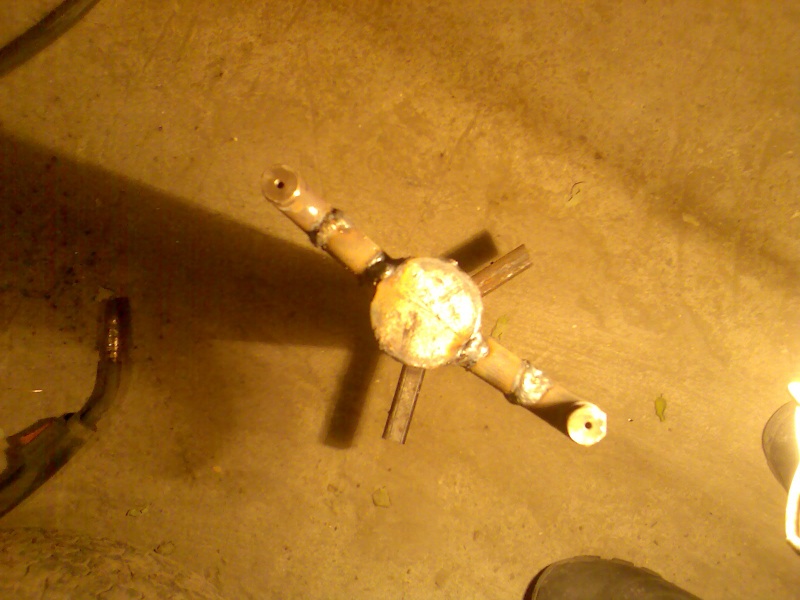

Фото процесса изготовления печи на отработанном масле, может чего не так, подскажите.
Видео данного процесса тоже смотрите



Re: Чертежи или схема для изготовления печи на отработанном масле.

Сделал печь на отработанном масле по приведённому ниже чертежу. Отапливать небольшой гараж хватает, вчера оклеил дверь пенопластом 10 мм., стало теплее. Насколько тепло в гараже еще зависит и от утепления гаража.



Re: Чертежи или схема для изготовления печи на отработанном масле.

А из чего делали сифонную систему с фильтром? Я вижу она не самодельная, может использовать газовый бытовой фильтр по трубу 15?



Re: Чертежи или схема для изготовления печи на отработанном масле.

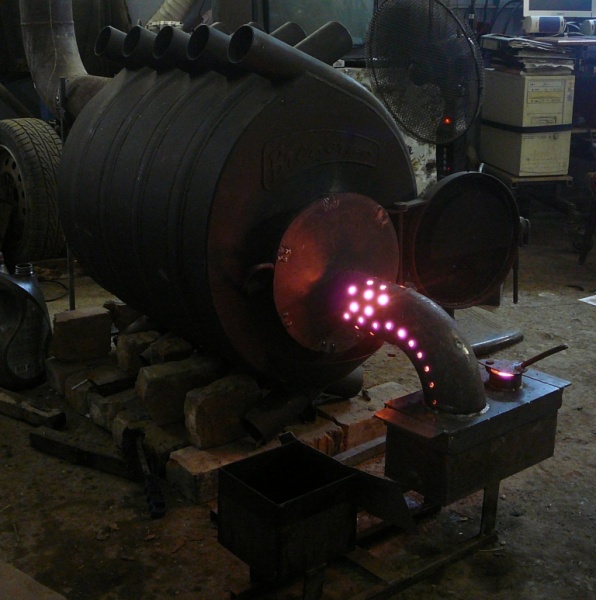

Вот она!!! Чудо печка в "чудо печке":



Re: Чертежи или схема для изготовления печи на отработанном масле.

Никаких компрессоров, форсунок, тонких сопел, баков с подогревом!!!
Чудо печка расчитанная на 400 кубовое помещение, в таком и стоит, "чудо печь", что в ней, сжигает примерно от 0,8, до 2,0литров отработки в час, поверхность большой печи 120-270 град. помещение прогревается с +5, до +12 за 1,5часа, потом убавляется мощность.
Труба "чудо печки" 110мм, отверстия 12мм., размер нижней части 120х160х310мм., отв первичного воздуха 55мм.
Днем под присмотром отопление на отработке, на ночь в штатном дровяном режиме.



Re: Чертежи или схема для изготовления печи на отработанном масле.

А может все-таки можно вставить эту горелку в самодельную печку по типу Булерьян. Кто-то такое делал?



Re: Чертежи или схема для изготовления печи на отработанном масле.

Мои поздравления!
А прошлый вариант со сваренными углом трубами почему не пошел?



Re: Чертежи или схема для изготовления печи на отработанном масле.

Почему не самодельная? Именно самодельная. И фильтр стоит только на баке с отработкой. Больше фильтров нет. Можно думаю использовать фильтры грубой очистки сантехнические, которые с подобием отстойника.
Те, что хромированные.

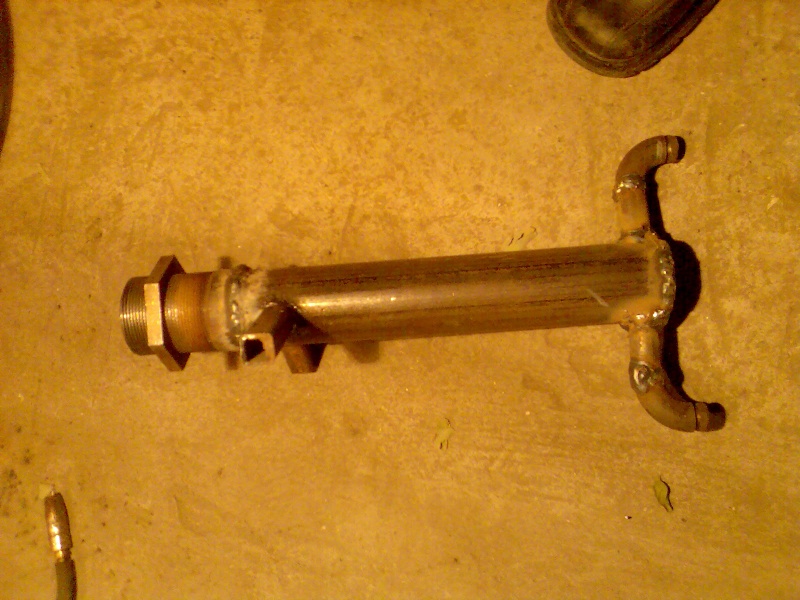

Сифон как на последнем моем фото, которое на прошлой странице. : П камера - резьба 1/2, шаровый кран, уголок, сгон с муфтой(чтобы можно было разобрать конструкцию), тройник (для чистки), резьба 1/2, топка. Чем длиньше система, тем больше нервов на морозе при пуске.
Прикладываю фото того, как должно быть (не моя конструкция).
Какой диаметр завихрителей? Какой вентилятор будет стоять (если будет)?
Такой малый угол наклона скорее всего не создаст вихревого потока смеси. Нужно их повернуть. Наклон от вертикали 30 градусов.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Пошел, пошел, в другом боксе 200м.куб., в такой же печке, только 200-ой.



Re: Чертежи или схема для изготовления печи на отработанном масле.

А в чем проблема? Самодельный он (булерьян), или фабричный, берешь и ставишь.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Так хотелось увидеть самодельные печки по аналогу "булерьян" с горелками на отработанном масле.
Может кто делал?



Re: Чертежи или схема для изготовления печи на отработанном масле.

Делаю печь наподобии БУЛЕРЬЯНа в настоящее время, хочу использовать с бабингтоновсковой горелкой.
Горелка на базе "ЧУДО_ПЕЧКИ", как у remix59 не совсем безопасная, хотя если под присмотром, то наверное можно использовать и ее, главное огнетушитель на готове держать. В то же время горелка remix59 безусловно привлекает своей простотой.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Скоро опубликую безопасный вариант "чудо печки".
Не успел подготовить.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Здрасти всем!!!
Большое уважение к вам!!!
И огромное спасибо за все описанное!!!
Вопрос ко всем участникам форума: если распылять отработку, будет ли она гореть?
И какое давление нужно создать для распыления? И какого диаметра должно быть сопло?
Вопрос возникает, как создать давление?
Если до 10 атмосфер, то путем подключения к баку с отработкой компрессора? Вопрос: насколько это взрывоопасно?
Вариант второй, путем насоса НШ (насос шестеренчатый), что устанавливается на токарных станках.
А от НШ прямо к соплу. Будет ли НШ создавать достаточное давление для распыла масла?
Всем спасибо, жду комментариев.



Re: Чертежи или схема для изготовления печи на отработанном масле.

Что ж вы все 10 атмосфер то хотите? Где вы их возьмёте? Обычные компрессоры столько не качают, это для них максимум, соответственно только если напрямую без ресивера, следовательно без остановок и клин через пару часов такой работы от перегрева.
Если по простому без огромных расходов воздуха и относительно низком давлении около 2 атм, то поинтересуйтесь горелкой бабингтона. Яндекс в помощь. По крайней мере один русскоязычный форум с их изготовлением там есть. А здесь есть люди оттуда
У вас пока абсолютно нет знаний по данной теме, и все 4 тезиса вашего поста указывают на это. Так что если собираетесь делать - ищите готовую схему, не тратьте пока время на изобретательство.
А вообще, если пришел-включил-поработал-выключил, то смотрите здесь капельные или с нижней подачей. Если надо чтобы работала автономно без присмотра, то ищите бабингтон и ставьте на него автоматику, но это дольше и немного посложнее чем просто сварка.
